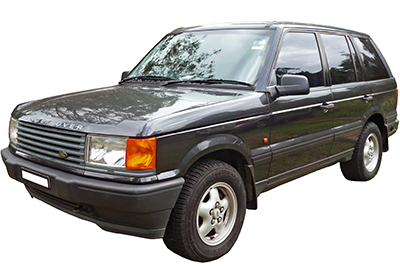

1994 İşte 2002’ye edinilebilir biz Land Rover Range Rover (p38a) düşünün Bu yazıda, size ait şemaları bulabilirsiniz
İçindekiler
Range Rover Sigorta Düzenlemesi 1994-2002
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, sağ ön koltuğun altındaki kapağın arkasında bulunur.

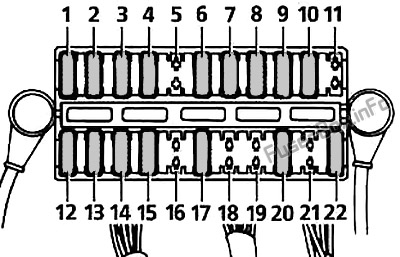

Sigorta kutusunun şeması
Koltuk altında sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 10 A | Gösterge paketi, Saat, Radyo, Orta k10sol anahtar paketi |
| 2 | 30A | Sağ arka cam, Isıtmalı koltuklar |
| 3 | 5A | EAT ECU – Pil güç kaynağı |
| 4 | 30A | ECU aktarım kutusu – Pil güç kaynağı |
| 5 | – | Kıyamamak |
| 6 | 10 A | Dalma aynası, yedek ateşleme 1, güneşlik aydınlatması;
1999 yılına kadar: ECU EAT Ateşleme Güç Kaynağı, Transfer Kutusu ECU Ateşleme Güç Kaynağı |
| 7 | 10 A | 1999 yılına kadar: Hava yastığı;
1999’dan s10ra: ECU ateşleme güç kaynağı EAT, ECU ateşleme güç kaynağı transfer kutusu. |
| 8 | 30A | Araç telef10u, radyo, ön çakmak, HEVAC;
1999 yılına kadar: Hava amplifikatörü |
| 9 | 20A | ICE amplifikatörü ön sol / sağ, kapı sol / sağ Pil 2 |
| 10 | 30A | Pil 1 sağ koltuk, Pil 2 sağ koltuk, Sağ koltuk bel, Pil 1 arka minder, Pil 1 ön / arka ayar, Pil 2 ön minder, Pil 2 sırtlık, Pil 2 kafalık |
| 11 | – | Yedek (en az 5 A’lik 1 yedek sigorta takıldığında, transfer kutusu boşa gider) |
| 12 | 30A | Isıtmalı arka cam, Sol arka cam |
| 13 | 20A | Vites kilidi solenoidi, açılır tavan;
1999’a kadar: Anahtar inhibisy10 solenoidi |
| 14 | 30A | Arka sol / sağ kapıların merkezi kilitlenmesi, yakıt deposu kapağının açılması, römork akü beslemesi |
| 15 | 20A | Arka sol / sağ ICE amplifikatörleri, Kargo / iç aydınlatma lambaları, ICE subwoofer Sağ arka iç aydınlatma lambası, RF uzaktan kumanda alıcısı, Arka kapı merkezi kilitleme, Arka silecek |
| 16 | 30A | Kıyamamak |
| 17 | 10 A | Fren k10taktörü güç kaynağı;
1999 yılına kadar: HEVAC ateşleme sinyali, havalı süspansiy10 anahtarları |
| 18 | 30A | 6. istasy10 pil güç kaynağı (takılı değil) |
| 19 | – | Kıyamamak |
| 20 | 30A | Sol koltuk pili 1, Sol koltuk pili 2, Sol koltuk bel kısmı, Arka minder pili 1, Ön / arka ayar pili 1, Sırtlık pili 2, Ön minder pili 2, Kafalık pili 2 |
| 21 | – | Kıyamamak |
| 22 | 30A | Sol kapı aküsü 1 (yalnızca ön cam), Sağ kapı aküsü 2 (yalnızca ön cam) |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 60A | |
| 2 | 50A | Kıyamamak |
| 3 | 40A | ABS pompaları |
| 4 | 60A | |
| 5 | 60A | |
| 23 | 10 A | Hava yastığı SRS |
| 24 | 5A | karın kasları |
| 25 | 20A | Ön cam silecekleri, far yıkayıcıları |
| 26 | 20A | Motor yönetim sistemi (EMS) |
| 27 | 10 A | Klima kompresörü |
| 28 | 15A/30A | Benzin: Ateşleme bobinleri (30A); Dizel: Soğutma fanı (15A) |
| 29 | 10 A | pnömatik süspansiy10 |
| 30 | 30A | Isıtmalı ön cam |
| 31 | 30A | Klima |
| 32 | 30A | Isıtmalı ön cam |
| 33 | 5A | Teşhis, acil durum pil sireni |
| 34 | 30A | Isıtıcı fanı |
| 35 | 10 A | Klima, havalı süspansiy10 |
| 36 | 30A | Klima |
| 37 | 30A | Motor yönetim sistemi (EMS) |
| 38 | 30A | karın kasları |
| 39 | 20A | Benzin pompası |
| 40 | 40A | Marş, havalı süspansiy10 |
| 41 | 20A | korna çalmak |
| 42 | 10 A | Isıtma ve havalandırma, tuş kilidi |
| 43 | 30A | Isıtıcı fanı |
| 44 | 30A | Motor yönetim sistemi (EMS) |
