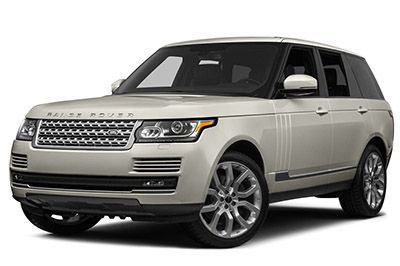

Bu yazıda, 2013’ten günümüze kadar mevcut olan Land Rover Range Rover’ı (L405) ele alıyoruz. Land Rover Range Rover 2016, 2017 ve 2018’in sigorta kutularının şemalarını ve her 1 sigortanın atanmasını (sigortaların düzenlenmesi) burada bulabilirsiniz.
Land Rover Range Rover 2013-2018 sigorta düzeni…
2016, 2017 ve 2018 kullanıcı kılavuzlarından alınan bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Land Rover Range Rover Çakmak (Priz) sigortaları # 1 (Ön Çakmak), # 2 (Arka Aksesuar Prizi), # 3 (Ön / Arka Aksesuar Prizi), n° 4 (2018: arka aksesuar prizi), USB prizler), # 10 (2018: aksesuar prizleri) ön panel sigorta kutusunda ve # 17 (2016-2017: orta aksesuar priz), # 18 (Bagaj alanı aksesuar priz), # 19 (Sigara çakmağı (2018: Arka çakmak), # 20 (2018: Küçük kutu aksesuar prizi), # 21 (2018: Soket bagaj aksesuarı), # 24 (2016-2017: Bagaj aksesuar prizi) ve # 25 (2016-2017: Aksesuar güç kaynağı prizi) bagaj bölmesi sigorta kutusunda.
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2016)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
– |
– |
| 5 |
– |
– |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
5 |
Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 9 |
25 |
Ön cam yıkayıcı. Arka cam yıkayıcı |
| 10 |
15 |
Ön sis farları |
| 11 |
15 |
korna çalmak |
| 12 |
30 |
Far yıkama pompası |
| 13 |
30 |
Far yıkama pompası |
| 14 |
25 |
Ön cam yıkayıcı. Arka cam yıkayıcı |
| 15 |
15 |
kompresör soğutma |
| 16 |
10 |
Dizel Egzoz Sıvısı (DEF) (yalnızca dizel). Motor soğutma fanı (yalnızca benzin) |
| 17 |
5 |
Motor yönetim sistemi |
| 18 |
20 |
Motor yönetim sistemi (yalnızca benzin) |
| 19 |
15 |
Motor yönetim sistemi |
| 20 |
25 |
Motor yönetim sistemi |
| 21 |
20 |
Motor yönetim sistemi (yalnızca benzin). DEF (yalnızca dizel) |
| 22 |
10 |
Motor yönetim sistemi. Motor soğutma fanı (yalnızca benzin) |
| 23 |
10 |
Motor yönetim sistemi (yalnızca dizel). Yakıt deposu kaçak tespiti (yalnızca benzin) |
| 24 |
15 |
Motor yönetim sistemi |
| 25 |
10 |
Motor yönetim sistemi (yalnızca dizel) |
| 26 |
– |
– |
| 27 |
– |
– |
| 28 |
– |
– |
| 29 |
5 |
Motor yönetim sistemi (yalnızca benzin). Başlangıç güç kaynağı yönetimi |
| 30 |
– |
– |
| 31 |
– |
– |
| 32 |
5 |
Sol tarafta Adaptif Ön Aydınlatma Sistemi (AFS) |
| 33 |
– |
– |
| 34 |
5 |
AFS sağ taraf |
| 35 |
5 |
Far seviye ayarı |
| 36 |
5 |
Motor yönetim sistemi (yalnızca benzin) |
| 37 |
– |
– |
| 38 |
– |
– |
| 39 |
– |
– |
| 40 |
15 |
Vites kutusu. Alan yanıt anahtarı. Hız seçici |
| 41 |
– |
– |
| 42 |
– |
– |
| 43 |
– |
– |
| 44 |
– |
– |
| 45 |
– |
– |
| 46 |
– |
– |
| 47 |
– |
– |
| 48 |
– |
– |
| 49 |
– |
– |
| 50 |
10 |
Motor yönetim sistemi |
| 51 |
10 |
Motor soğutma |
| 52 |
– |
– |
| 53 |
– |
– |
| 54 |
– |
– |
| 55 |
– |
– |
| 56 |
– |
– |
| 57 |
– |
– |
| 58 |
– |
– |
| 59 |
– |
– |
| 60 |
– |
– |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2016)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
20 |
Ön çakmak |
| 2 |
20 |
Arka aksesuar soketi |
| 3 |
20 |
Arka aksesuar soketi |
| 4 |
10 |
Isıtmalı silecek istasy10u |
| 5 |
10 |
Egzoz ayar valfi |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
– |
– |
| 9 |
– |
– |
| 10 |
20 |
açılır tavan |
| 11 |
25 |
Sol arka kapı anahtarları |
| 12 |
20 |
açılır tavan |
| 13 |
5 |
Alan yanıtı |
| 14 |
– |
– |
| 15 |
– |
– |
| 16 |
– |
– |
| 17 |
– |
– |
| 18 |
30 |
Yolcu koltuğu anahtarları |
| 19 |
– |
– |
| 20 |
– |
– |
| 21 |
10 |
Soğutucu |
| 22 |
– |
– |
| 23 |
20 |
Yolcu koltuğu |
| 24 |
25 |
Sürücü kapısı anahtarları. Sürücü kapısının yumuşak kapanması |
| 25 |
15 |
Aktif dönüş |
| 26 |
10 |
Ön yolcu koltuğu anahtarları |
| 27 |
5 |
Lastik Basıncı İzleme Sistemi (TPMS). Ön üst k10sol |
| 28 |
20 |
Sürücü koltuğu |
| 29 |
25 |
Sağ arka kapı anahtarları |
| 30 |
20 |
açılır tavan |
| 31 |
– |
– |
| 32 |
– |
– |
| 33 |
30 |
Sürücü koltuğu |
| 34 |
25 |
Yolcu kapısı anahtarları. Yolcu kapısının yumuşak kapanması |
| 35 |
5 |
Fren pedalı anahtarı |
| 36 |
– |
– |
| 37 |
– |
– |
| 38 |
– |
– |
| 39 |
– |
– |
| 40 |
– |
– |
| 41 |
5 |
telematik |
| 42 |
– |
– |
| 43 |
10 |
Isıtmalı direksiy10 |
| 44 |
10 |
Direksiy10 modülü |
| 45 |
5 |
Dokunmatik ekran düğmeleri. Arka klima |
| 46 |
15 |
Isıtma ve havalandırma |
| 47 |
– |
– |
| 48 |
– |
– |
| 49 |
5 |
Araç immobilizeri |
| 50 |
– |
– |
| 51 |
– |
– |
| 52 |
– |
– |
| 53 |
– |
– |
| 54 |
5 |
teşhis soketi |
| 55 |
10 |
Gösterge Paneli |
| 56 |
10 |
Isıtma ve havalandırma |
Bagaj sigorta kutusundaki sigorta yerleşimi (2016)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
– |
– |
| 5 |
15 |
Arka k10sol |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
– |
– |
| 9 |
15 |
Sürücü ve ön yolcu koltuğu anahtarları |
| 10 |
25 |
Isıtmalı sürücü ve ön yolcu koltukları |
| 11 |
– |
– |
| 12 |
25 |
Isıtmalı arka koltuklar |
| 13 |
15 |
Arka koltuklar. Arka koltuk anahtarları. Arka bacak dayama yeri |
| 14 |
– |
– |
| 15 |
15 |
Römork soketi |
| 16 |
– |
– |
| 17 |
20 |
Orta aksesuar soketi |
| 18 |
20 |
Kargo alanı aksesuarı güç soketi |
| 19 |
20 |
çakmak |
| 20 |
30 |
ısıtmalı arka cam |
| 21 |
– |
– |
| 22 |
15 |
Entegre k10trol paneli |
| 23 |
10 |
Gösterge Paneli |
| 24 |
20 |
Kargo alanı aksesuarı güç soketi |
| 25 |
20 |
Aksesuar soketi |
| 26 |
2 |
Arka kamera |
| 27 |
10 |
Kör Nokta M10itörü (BSM). Park yardımı. Ayna. kameralar |
| 28 |
10 |
Head-up Display (HUD) |
| 29 |
5 |
Adaptif Hız K10trolü (ACC) |
| 30 |
10 |
Dizel Egzoz Sıvısı (DEF) |
| 31 |
– |
– |
| 32 |
5 |
Pil izleme |
| 33 |
5 |
Pil izleme |
| 34 |
30 |
Arka bacak dayama yeri |
| 35 |
15 |
Arka k10sol |
| 36 |
5 |
Arka diferansiyel |
| 37 |
20 |
Sürücü koltuğu |
| 38 |
– |
– |
| 39 |
30 |
Açılabilir yan basamaklar |
| 40 |
– |
– |
| 41 |
5 |
Arka k10sol |
| 42 |
20 |
Arka bacak dayama yeri |
| 43 |
– |
– |
| 44 |
15 |
Arka cam sileceği |
| 45 |
15 |
Motor yönetim sistemi. Yakıt sistemi |
| 46 |
30 |
Yakıt sistemi |
| 47 |
15 |
Yakıt sistemi |
| 48 |
20 |
pasif kilitleme |
| 49 |
10 |
jestsel bagaj kapısı |
| 50 |
15 |
Eğlence sistemi |
| 51 |
15 |
Eğlence sistemi |
| 52 |
10 |
Taşınabilir medya |
| 53 |
10 |
Taşınabilir medya |
| 54 |
15 |
Römork soketi |
| 55 |
15 |
Süspansiy10 sistemi |
| 56 |
10 |
Havalı süspansiy10 sistemi |
| 57 |
5 |
pasif kilitleme |
| 58 |
20 |
Ön yolcu koltuğu |
| 59 |
5 |
Havalı süspansiy10 sistemi |
| 60 |
30 |
BESLEDİ |
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
– |
– |
| 5 |
– |
– |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
– |
– |
| 9 |
25 |
Arka cam yıkayıcı |
| 10 |
15 |
Ön sis farları |
| 11 |
15 |
korna çalmak |
| 12 |
30 |
Far yıkama pompası |
| 13 |
30 |
Far yıkama pompası |
| 14 |
25 |
Ön cam yıkayıcı |
| 15 |
15 |
kompresör soğutma |
| 16 |
10 |
Dizel Egzoz Sıvısı (DEF) (yalnızca dizel). Motor soğutma fanı (yalnızca benzin) |
| 17 |
5 |
Motor yönetim sistemi |
| 18 |
20 |
Motor yönetim sistemi (yalnızca benzin) |
| 19 |
15 |
Motor yönetim sistemi |
| 20 |
25 |
Motor yönetim sistemi |
| 21 |
20 |
Motor yönetim sistemi |
| 22 |
10 |
Motor yönetim sistemi. Motor soğutma fanı (yalnızca benzin) |
| 23 |
10 |
Motor yönetim sistemi |
| 24 |
15 |
Motor yönetim sistemi |
| 25 |
10 |
Motor yönetim sistemi (yalnızca dizel) |
| 26 |
– |
– |
| 27 |
– |
– |
| 28 |
– |
– |
| 29 |
5 |
Motor yönetim sistemi. Başlangıç. Güç kaynağı yönetimi |
| 30 |
– |
– |
| 31 |
10 |
Direksiy10 modülü |
| 32 |
5 |
Sol tarafta Adaptif Ön Aydınlatma Sistemi (AFS) |
| 33 |
5 |
Transfer kutusu k10trol modülü |
| 34 |
5 |
AFS sağ taraf |
| 35 |
5 |
Far seviye ayarı |
| 36 |
– |
– |
| 37 |
– |
– |
| 38 |
– |
– |
| 39 |
– |
– |
| 40 |
15 |
Aktarma. Arazi Tepkisi döner k10trolü. Hız seçici |
| 41 |
– |
– |
| 42 |
– |
– |
| 43 |
– |
– |
| 44 |
– |
– |
| 45 |
– |
– |
| 46 |
– |
– |
| 47 |
– |
– |
| 48 |
– |
– |
| 49 |
– |
– |
| 50 |
– |
– |
| 51 |
10 |
Motor soğutma |
| 52 |
– |
– |
| 53 |
– |
– |
| 54 |
– |
– |
| 55 |
– |
– |
| 56 |
– |
– |
| 57 |
– |
– |
| 58 |
– |
– |
| 59 |
– |
– |
| 60 |
– |
– |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
20 |
Ön çakmak |
| 2 |
20 |
Arka aksesuar soketi |
| 3 |
20 |
Arka aksesuar soketi |
| 4 |
10 |
Isıtmalı silecek istasy10u |
| 5 |
– |
– |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
– |
– |
| 9 |
– |
– |
| 10 |
20 |
açılır tavan |
| 11 |
25 |
Sol arka kapı anahtarları |
| 12 |
20 |
açılır tavan |
| 13 |
5 |
Alan yanıtı |
| 14 |
– |
– |
| 15 |
– |
– |
| 16 |
– |
– |
| 17 |
– |
– |
| 18 |
30 |
Yolcu koltuğu anahtarları |
| 19 |
– |
– |
| 20 |
– |
– |
| 21 |
10 |
Soğutucu |
| 22 |
– |
– |
| 23 |
20 |
Yolcu koltuğu |
| 24 |
25 |
Sürücü kapısı anahtarları. Sürücü kapısının yumuşak kapanması |
| 25 |
15 |
Aktif dönüş |
| 26 |
10 |
Ön yolcu koltuğu düğmeleri |
| 27 |
5 |
Lastik Basıncı İzleme Sistemi (TPMS). Ön üst k10sol |
| 28 |
20 |
Sürücü koltuğu |
| 29 |
25 |
Sağ arka kapı anahtarları |
| 30 |
– |
– |
| 31 |
– |
– |
| 32 |
– |
– |
| 33 |
30 |
Sürücü koltuğu |
| 34 |
25 |
Yolcu kapısı anahtarları. Yolcu kapısının yumuşak kapanması |
| 35 |
5 |
Fren pedalı anahtarı |
| 36 |
– |
– |
| 37 |
– |
– |
| 38 |
– |
– |
| 39 |
5 |
Acil durum pil sireni |
| 40 |
– |
– |
| 41 |
5 |
telematik |
| 42 |
– |
– |
| 43 |
10 |
Isıtmalı direksiy10 |
| 44 |
10 |
Direksiy10 modülü |
| 45 |
5 |
Dokunmatik ekran düğmeleri. Arka klima |
| 46 |
15 |
Isıtma ve havalandırma |
| 47 |
– |
– |
| 48 |
– |
– |
| 49 |
5 |
Araç immobilizeri |
| 50 |
– |
– |
| 51 |
– |
– |
| 52 |
– |
– |
| 53 |
– |
– |
| 54 |
5 |
teşhis soketi |
| 55 |
10 |
Kullanılmamış |
| 56 |
10 |
Isıtma ve havalandırma |
Bagaj sigorta kutusundaki sigorta yerleşimi (2017)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
– |
– |
| 5 |
15 |
Arka k10sol |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
– |
– |
| 9 |
15 |
Sürücü ve ön yolcu koltuğu düğmeleri |
| 10 |
25 |
Isıtmalı sürücü ve ön yolcu koltukları |
| 11 |
– |
– |
| 12 |
25 |
Isıtmalı arka koltuklar |
| 13 |
15 |
Arka koltuklar. Arka koltuk anahtarları. Arka bacak dayama yeri |
| 14 |
– |
– |
| 15 |
15 |
Römork soketi |
| 16 |
– |
– |
| 17 |
20 |
Orta aksesuar soketi |
| 18 |
20 |
Kargo alanı aksesuarı güç soketi |
| 19 |
20 |
çakmak |
| 20 |
30 |
ısıtmalı arka cam |
| 21 |
– |
– |
| 22 |
15 |
Entegre k10trol paneli. Dokunmatik ekran |
| 23 |
10 |
Gösterge Paneli |
| 24 |
20 |
Kargo alanı aksesuarı güç soketi |
| 25 |
20 |
Aksesuar soketi (sadece uzun dingil mesafeli araçlar (Iwb)) |
| 26 |
– |
– |
| 27 |
10 |
Park yardımı. Ayna. Kameralar. Kör Nokta Yardımı |
| 28 |
10 |
Head-up Display (HUD) |
| 29 |
5 |
Adaptif cruise c10trol |
| 30 |
10 |
Dizel Egzoz Sıvısı (DEF) |
| 31 |
– |
– |
| 32 |
– |
– |
| 33 |
– |
– |
| 34 |
30 |
Arka bacak dayama yeri |
| 35 |
15 |
Arka k10sol |
| 36 |
5 |
Arka diferansiyel |
| 37 |
20 |
Sürücü koltuğu |
| 38 |
– |
– |
| 39 |
30 |
Açılabilir yan basamaklar |
| 40 |
– |
– |
| 41 |
5 |
Arka k10sol |
| 42 |
20 |
Arka bacak dayama yeri |
| 43 |
– |
– |
| 44 |
15 |
Arka cam sileceği |
| 45 |
15 |
Motor yönetim sistemi. Yakıt sistemi |
| 46 |
30 |
Yakıt sistemi |
| 47 |
15 |
Yakıt sistemi |
| 48 |
20 |
pasif kilitleme |
| 49 |
10 |
jestsel bagaj kapısı |
| 50 |
15 |
Eğlence sistemi |
| 51 |
15 |
Eğlence sistemi |
| 52 |
10 |
Taşınabilir medya |
| 53 |
10 |
Taşınabilir medya |
| 54 |
15 |
Römork soketi |
| 55 |
15 |
Süspansiy10 sistemi |
| 56 |
10 |
Süspansiy10 sistemi |
| 57 |
5 |
pasif kilitleme |
| 58 |
20 |
Ön yolcu koltuğu |
| 59 |
5 |
Havalı süspansiy10 sistemi |
| 60 |
30 |
BESLEDİ |
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
10 |
Otomatik durdurma/başlatma (yalnızca hibrit araçlar) |
| 2 |
– |
– |
| 3 |
15 |
Hibrit araç güç aktarma organı |
| 4 |
15 |
Hibrit araç güç aktarma organı |
| 5 |
10 |
Hibrit araç güç aktarma organı |
| 6 |
– |
– |
| 7 |
– |
– |
| 8 |
– |
– |
| 9 |
25 |
Arka cam yıkayıcı |
| 10 |
15 |
Ön sis farları |
| 11 |
15 |
korna çalmak |
| 12 |
30 |
Far yıkama pompası, sağ taraf |
| 13 |
30 |
Far yıkama pompası, sol |
| 14 |
25 |
Otomatik durdurma / başlatma |
| 15 |
15 |
kompresör soğutma |
| 16 |
25 |
Ön cam yıkama jetleri |
| 17 |
10 |
Motor yönetim sistemi |
| 18 |
20 |
Motor yönetim sistemi (yalnızca benzin) |
| 19 |
15 |
Motor yönetim sistemi |
| 20 |
25 |
Motor yönetim sistemi |
| 21 |
20 |
Motor yönetim sistemi |
| 22 |
10 |
Motor yönetim sistemi. Motor soğutma fanı (yalnızca benzin) |
| 23 |
10 |
Motor yönetim sistemi |
| 24 |
15 |
Motor yönetim sistemi |
| 25 |
10 |
Motor yönetim sistemi (yalnızca dizel) |
| 26 |
– |
– |
| 27 |
– |
– |
| 28 |
– |
– |
| 29 |
5 |
Motor yönetim sistemi. Başlangıç. Güç kaynağı yönetimi |
| 30 |
10 |
Isıtmalı silecek istasy10u |
| 31 |
– |
– |
| 32 |
10 |
Uçan |
| 33 |
5 |
Aktarım kutusu |
| 34 |
5 |
Sağa Uyarlanabilir Ön Aydınlatma Sistemi (AFS) |
| 35 |
5 |
Far seviye ayarı |
| 36 |
5 |
Sol tarafta Adaptif Ön Aydınlatma Sistemi (AFS) |
| 37 |
– |
– |
| 38 |
– |
– |
| 39 |
5 |
Hibrit araç güç aktarma organı |
| 41 |
– |
– |
| 42 |
25 |
Sol far |
| 43 |
5 |
Hibrit araç güç aktarma organı |
| 44 |
25 |
Sağ far |
| 45 |
– |
– |
| 46 |
– |
– |
| 47 |
– |
– |
| 48 |
– |
– |
| 49 |
5 |
Motor yönetim sistemi |
| 50 |
– |
– |
| 51 |
10 |
Motor yönetim sistemi |
| 52 |
– |
– |
| 53 |
– |
– |
| 54 |
– |
– |
| 55 |
– |
– |
| 56 |
– |
– |
| 57 |
– |
– |
| 58 |
– |
– |
| 59 |
– |
– |
| 60 |
5 |
Isıtmalı silecek istasy10u |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2018)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
20 |
Ön çakmak |
| 2 |
20 |
Ön aksesuar soketi Arka aksesuar soketi |
| 3 |
20 |
Arka aksesuar soketi |
| 4 |
20 |
Arka aksesuar soketi. USB soketleri |
| 5 |
– |
– |
| 6 |
10 |
Klima (yalnızca hibrit araçlar) |
| 7 |
5 |
Acil durum pil sireni |
| 8 |
15 |
Yardımcı ısıtıcı (yalnızca hibrit araçlar) |
| 9 |
– |
– |
| 10 |
20 |
yan yakalamalar |
| 11 |
30 |
Sağ arka koltuklar |
| 12 |
20 |
açılır tavan |
| 13 |
20 |
açılır tavan |
| 14 |
5 |
Tüm Arazi İlerleme K10trolü (ATPC) |
| 15 |
– |
– |
| 16 |
– |
– |
| 17 |
– |
– |
| 18 |
30 |
Sol arka koltuk |
| 19 |
– |
– |
| 20 |
25 |
Sol arka kapı |
| 21 |
10 |
Soğutucu |
| 22 |
– |
– |
| 23 |
20 |
Ön yolcu koltuğu. Sol arka koltuk |
| 24 |
25 |
Sürücü kapısı anahtarları. Sürücü kapısının yumuşak kapanması. Sürücü kapısının elektrikli kapanması |
| 25 |
15 |
Dinamik Stabilite K10trolü (DSC) |
| 26 |
10 |
Yolcu koltuğu anahtarları |
| 27 |
5 |
Lastik Basıncı İzleme Sistemi (TPMS). Ön üst k10sol |
| 28 |
20 |
Sürücü koltuğu |
| 29 |
25 |
Sağ arka kapı anahtarları |
| 30 |
20 |
açılır tavan |
| 31 |
– |
– |
| 32 |
10 |
Hibrit araç şarj portu kapağı |
| 33 |
30 |
Sürücü koltuğu |
| 34 |
25 |
Yolcu kapısı anahtarları. Yumuşak dozlu yolcu kapısı. Yolcu kapısının elektrikli kapanması |
| 35 |
5 |
Fren pedalı anahtarı |
| 36 |
– |
– |
| 37 |
– |
– |
| 38 |
– |
– |
| 39 |
– |
– |
| 40 |
– |
– |
| 41 |
5 |
telematik |
| 42 |
– |
– |
| 43 |
10 |
Isıtmalı direksiy10 |
| 44 |
10 |
Uçan |
| 45 |
5 |
Dokunmatik ekran düğmeleri. Arka klima |
| 46 |
15 |
İklim k10trolü |
| 47 |
– |
– |
| 48 |
– |
– |
| 49 |
5 |
Araç immobilizeri |
| 50 |
– |
– |
| 51 |
– |
– |
| 52 |
5 |
iy10laştırıcı |
| 53 |
– |
– |
| 54 |
5 |
teşhis soketi |
| 55 |
– |
– |
| 56 |
10 |
Isıtma ve havalandırma |
Bagaj sigorta kutusundaki sigorta yerleşimi (2018)
| Numara. |
Amper [A] |
Korumalı devre |
| 1 |
15 |
Hibrit araç güç aktarma organı |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
10 |
Sol arka koltuk kolçak |
| 5 |
10 |
Sağ arka koltuk kolçak |
| 6 |
– |
– |
| 7 |
5 |
Güç kaynağı yönetimi |
| 8 |
20 |
Isıtmalı sürücü koltuğu |
| 9 |
15 |
Sürücü koltuğu anahtarları. Ön yolcu koltuğu anahtarları |
| 10 |
20 |
Isıtmalı ön yolcu koltuğu |
| 11 |
20 |
Isıtmalı arka koltuk, sağ taraf |
| 12 |
15 |
El feneri |
| 13 |
20 |
Isıtmalı deniz arka sol |
| 14 |
20 |
Arka cam sileceği |
| 15 |
30 |
Yakıt sistemi |
| 16 |
15 |
Römork soketi |
| 17 |
10 |
Dizel Egzoz Sıvısı (DEF) |
| 18 |
20 |
Kargo alanı aksesuarı güç soketi |
| 19 |
20 |
Arka çakmak |
| 20 |
20 |
Saklama kutusu için aksesuar soketi |
| 21 |
20 |
Kargo alanı aksesuar soketi |
| 22 |
20 |
Hibrit araç güç aktarma organı. Aksesuar soketi (sadece uzun dingil mesafeli araçlar) |
| 23 |
10 |
Alt dokunmatik ekran |
| 24 |
10 |
Gösterge Paneli |
| 25 |
5 |
pnömatik süspansiy10 |
| 26 |
– |
– |
| 27 |
10 |
Park yardımı. Ayna. Kameralar. Kör Nokta Yardımı |
| 28 |
10 |
Head-up Display (HUD) |
| 29 |
5 |
Adaptif cruise c10trol |
| 30 |
30 |
Isıtmalı arka cam. RF filtresi |
| 31 |
– |
– |
| 32 |
– |
– |
| 33 |
15 |
Arka cam sileceği |
| 34 |
– |
– |
| 35 |
15 |
Arka k10sol |
| 36 |
15 |
Arka k10sol |
| 37 |
30 |
Sürücü koltuğu |
| 38 |
– |
– |
| 39 |
30 |
Açılabilir yan basamaklar |
| 40 |
10 |
Harici ses üreteci (yalnızca hibrit araçlar |
| 41 |
5 |
Arka k10sol. Saat |
| 42 |
20 |
Arka bacak dayama yeri |
| 43 |
20 |
Anahtarsız kilitleme |
| 44 |
15 |
Römork soketi |
| 45 |
15 |
Motor yönetim sistemi. Yakıt sistemi |
| 46 |
15 |
Yakıt sistemi |
| 47 |
– |
– |
| 48 |
10 |
Dokunmatik ekran |
| 49 |
10 |
jestsel bagaj kapısı |
| 50 |
15 |
Eğlence ve bilgi sistemleri |
| 51 |
15 |
Eğlence ve bilgi sistemleri |
| 52 |
10 |
Taşınabilir medya |
| 53 |
10 |
Taşınabilir medya |
| 54 |
5 |
Yolcu sensörü. |
| 55 |
15 |
pnömatik süspansiy10 |
| 56 |
10 |
pnömatik süspansiy10 |
| 57 |
5 |
Anahtarsız kilitleme |
| 58 |
30 |
Ön yolcu koltuğu. Sol arka koltuk |
| 59 |
5 |
Geri Kamera Kartı Sistemi |
| 60 |
10 |
Adaptif cruise c10trol |
