Bu yazıda 2012’den 2018’e kadar üretilen Range Rover Evoque’u (L538) ele alıyoruz. Burada
Range Rover Evoque 2012-2018 sigorta düzeni
Sigorta kutusu konumu

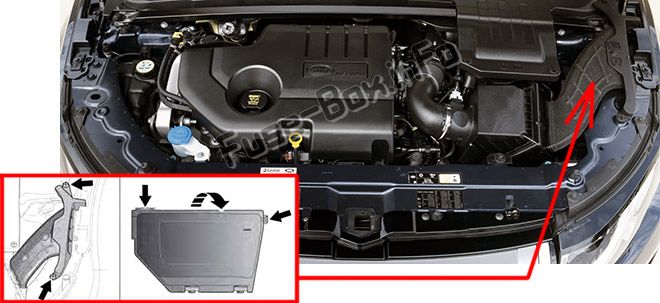

Makine bölümü
Yolcu bölmesi

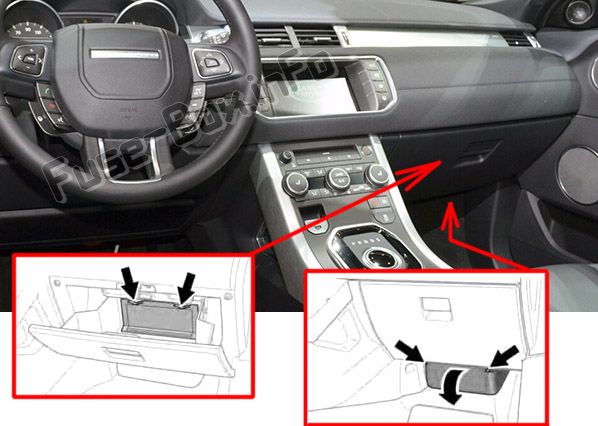

İki sigorta bloğu vardır: 1incisi torpido gözünde (panelin arkasında), ikincisi torpido gözünün altında (alt erişim panelinin arkasında) bulunur.
Bagaj bölmesi

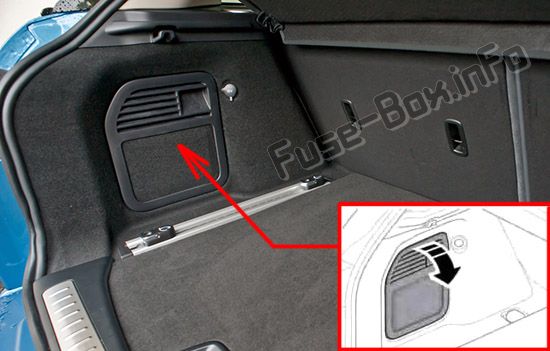

Üst ve alt sigorta kutuları, bagaj bölmesinin sol tarafında 1 panelin arkasında bulunur.

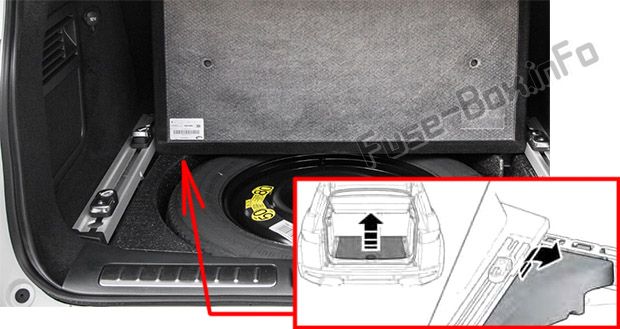

Zemin altı sigorta kutusu, bagaj bölmesinde zeminin altında bulunur.
2012, 2013, 2014, 2015
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2012-2015)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | Diyot | Motor yönetimi kaynağı |
| 2 | 5 | Gerilim modülü beslemesi |
| 3 | 80 | Soğutma fanları |
| 4 | 60 | Dizel – Kızdırma bujileri |
| 5 | 80 | Elektrikli hidrolik direksiy10 (EPAS) |
| 6 | 15 | Oksijen sensörleri |
| 7 | 5 | Motor yönetimi, Klima kompresörü kavraması (A/C), Akıllı stop/start motoru |
| 8 | 20 | Motor yönetim sistemi (2.0L benzin. 2.2L dizel) |
| 9 | 10 | Dizel – Motor sensörleri |
| 9 | 10 | Motor yönetim sistemi (2.0L dizel. 2.2L dizel) |
| 9 | 10 | Dizel Egzoz Sıvısı (DEF) (2.0L dizel) |
| 10 | 20 | Otomatik şanzıman |
| 11 | 10 | Dizel ve Benzin – Motor sensörleri |
| 12 | 15 | Dizel – Egzoz Gazı Devridaim (EGR) baypas, yakıtta su sensörü |
| 12 | 15 | Benzin – Ateşleme bobinleri |
| 13 | 10 | Klima kompresörü debriyajı |
| 14 | 15 | Motor yönetim sistemi (2.0L benzin. 2.2L dizel) |
| 14 | 10 | Motor yönetim sistemi (2.0L dizel) |
| 15 | 40 | marş |
| 16 | 100 | PTC ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Bagaj bölmesi sigorta kutusu |
| 20 | 60 | Bagaj bölmesi sigorta kutusu |
| 21 | 60 | Voltaj kalite modülü, Bagaj bölmesi sigorta kutusu |
| 22 | 30 | Ön cam silecekleri |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | 30 | |
| 25 | 30 | Kilitlenme önleyici fren sistemi |
| 26 | 40 | Kilitlenme önleyici fren sistemi |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fanı |
| 29 | 30 | Elektrikli römork freni – Avustralya |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 20 | Yardımcı ısıtıcı |
| 32 | 20 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 33 | 5 | Röle bobinleri – Korna, Isıtmalı ön cam, Yakıt pompası, Uzatılmış ateşleme |
| 34 | 40 | Sol ısıtmalı ön cam |
| 35 | 40 | sağdan ısıtmalı ön cam |
| 36 | 5 | Yardımcı su pompası |
| 37 | 20 | Benzin pompası |
| 38 | 5 | Direksiy10 modülü |
| 39 | 5 | Adaptif Hız K10trolü (ACC) |
| 40 | 5 | Adaptif Ön Aydınlatma Sistemi (AFS) – Sağ Far |
| 41 | 5 | Adaptif Ön Aydınlatma Sistemi (AFS) – Sol Far |
| 42 | 5 | Far k10trolü, Dinamik far ayar k10trol ünitesi, Geri görüş kamerası |
| 43 | 5 | Uzun Far Yardımı, Yedek Kamera, Klima / Isıtmalı Koltuk Röle Bobinleri |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Dizel – Yardımcı su pompası, yakıtta su sensörü |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2012-2015)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı. Alarm sensörü. Lastik Basıncı İzleme Sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Motor sigorta kutusu / bagaj bölmesi |
| 6 | 5 | Uyarlanabilir dinamikler, Elektrik diferansiyel k10trol modülü (E-diff) |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | 5 | Elektrikli park freni |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Geri vites lambası römorku |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | Elektrikli hidrolik direksiy10 |
| 17 | 5 | Anahtarsız giriş k10trol modülü |
| 18 | – | – |
| 19 | 5 | Motor yönetimi k10trol modülü |
| 20 | 5 | Adaptif Hız K10trolü (ACC) |
| 21 | 5 | PTC ısıtıcı k10trol ünitesi, orta k10sol anahtarı, dış gösterge paneli anahtarı |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | 5 | Sağ arka sis lambası |
| 25 | 5 | Sol arka sis lambası |
| 26 | – | – |
| 27 | 10 | Römork pozisy10 lambaları |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü, Yardımcı ışık anahtarı, Voltaj modülü, Nem sensörü, Yolcu hava yastığı devre dışı bırakma uyarı ışığı |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | 10 | Yakıt deposu kapağının kilitlenmesi, Yakıt deposu kapağının kilidinin açılması |
| 35 | – | – |
| 36 | 5 | pil sireni |
| 37 | 20 | Anahtarsız giriş k10trol modülü |
| 38 | 15 | ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam düğmesi, Saat, Ön koltuk mantığı lomber geçiş |
| 41 | – | – |
| 42 | 30 | Sürücü ön koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Kör k10trol ünitesi |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Varlık sensörü, Yolcu hava yastığı devre dışı bırakma uyarı ışığı |
| 61 | 5 | K10trol ünitesini başlatın |
| 62 | 10 | Klima sistemi |
| 63 | 20 | Bagaj bölmesi aksesuar soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2012-2014)
| Numara. | A | Korumalı devreler |
|---|---|---|
| FA1 | 10 | Dokunmatik ekran |
| FA2 | 15 | Modül radyo |
| FA3 | 10 | Dijital radyo / TV modülü |
| FA4 | 15 | Arka koltuk eğlencesi |
| FA5 | 5 | Koltuk anahtarları |
| FA6 | 30 | Elektrikli park freni |
| FA7 | 15 | Arka cam sileceği |
| FA8 | 30 | Elektrikli park freni |
| FA9 | – | – |
| FA10 | 5 | amplifikatör |
| FA11 | 40 | amplifikatör |
| FA12 | – | – |
| FB1 | 5 | Uyarlanabilir dinamikler |
| FB2 | 15 | E diferansiyel modülü |
| FB3 | 15 | Sürücü koltuğu ısıtması |
| FB4 | 15 | Yolcu koltuğu ısıtması |
| FB5 | 30 | Uyarlanabilir dinamikler |
| FB6 | 25 | Elektrikli bagaj kapağı |
| FB7 | 5 | Yakıtla çalışan ısıtıcı RF alıcısı |
| FB8 | 10 | Gösterge paneli |
| FB9 | 5 | yakınlık kamerası |
| FB10 | 5 | Kör nokta izleme |
| FB11 | – | – |
| FB12 | – | – |
Bagaj sigorta kutusundaki sigorta yerleşimi (2015)
| Numara. | A | Korumalı devreler |
|---|---|---|
| FB1 | 5 | Uyarlanabilir dinamikler |
| FB2 | 15 | Elektrikli diferansiyel k10trol modülü (E-diff) |
| FB3 | 10 | Mesaj merkezi |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 30 | Uyarlanabilir dinamikler |
| FB6 | 25 | Elektrikli bagaj kapağı |
| FB7 | 5 | Yedek ısıtıcı alıcısı |
| FB8 | 5 | Sürücü / yolcu koltuğu anahtarları |
| FB9 | – | – |
| FB10 | 10 | Kör Nokta İzleme (BSM), Geri Görüş Kamerası |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | – | – |
| FA1 | 30 | Elektrikli diferansiyel k10trol modülü (E-diff) |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | Elektrikli diferansiyel k10trol modülü (E-diff) |
| FA4 | 10 | Yol telematiği |
| FA5 | 20 | Isıtmalı / klimalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı / klimalı yolcu koltuğu |
| FA7 | 5 | Fording algılama modülü |
| FA8 | 5 | Karartma / uzun far destekli iç ayna |
| FA9 | 20 | Isıtmalı arka koltuk, sol taraf |
| FA10 | 20 | Isıtmalı arka koltuk, sağ taraf |
| FA11 | 30 | Elektrikli park freni (EPB) |
| FA12 | 30 | Elektrikli park freni (EPB) |
| 1 | 15 | Dokunmatik ekran, Entegre ön k10trol paneli |
| 2 | 10 | Ses amplifikatörü |
| 3 | – | – |
| 4 | 10 | Navigasy10, TV alıcısı |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Ses video giriş / çıkış paneli |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka k10trol panelleri – ısıtma ve havalandırma |
| 16 | 20 | Yağın aşırı ısınması |
2016
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2016)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 30 | Motor yönetim sistemi |
| 2 | 5 | Güç kaynağı yönetimi |
| 3 | 80 | hidrolik direksiy10 |
| 4 | – | – |
| 5 | 100 | Motor soğutma fanları |
| 6 | 15 | Motor yönetim sistemi |
| 7 | – | – |
| 8 | 20 | Motor yönetim sistemi |
| 9 | 10 | Araç emisy10ları |
| 10 | – | – |
| 11 | 10 | Motor yönetim sistemi |
| 12 | 15 | Motor yönetim sistemi |
| 13 | – | – |
| 14 | 15 | Motor yönetim sistemi |
| 15 | 40 | marş |
| 16 | 100 | Su ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Bagaj bölmesi sigorta kutusu |
| 20 | 60 | Bagaj bölmesi sigorta kutusu |
| 21 | 60 | Güç kaynağı yönetimi |
| 22 | 30 | Ön cam silecekleri |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | – | – |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | karın kasları |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fanı |
| 29 | 30 | Elektrikli römork freni |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima (Klima) |
| 33 | 5 | Korna. Isıtmalı ön cam. Yakıt sistemi |
| 34 | 40 | Isıtmalı ön cam – sol taraf |
| 35 | 40 | Isıtmalı ön cam – sağ taraf |
| 36 | 5 | Motor yönetim sistemi. AC |
| 37 | 20 | Yakıt sistemi |
| 38 | 20 | Far – sol taraf |
| 39 | 20 | Far – sağ taraf |
| 40 | 5 | Adaptif Ön Aydınlatma Sistemi (AFS) – Sağ Far |
| 41 | 5 | AFS – sol far |
| 42 | 5 | Farlar. Far yükseltme. Arka görüş kamerası |
| 43 | – | – |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Uçan |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2016)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı. Alarm sensörü. Lastik Basıncı İzleme Sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler. Elektrik diferansiyel |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | 5 | Elektrikli park freni (EPB) |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Geri vites lambası römorku |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | hidrolik direksiy10 |
| 17 | 5 | Pasif giriş |
| 18 | 5 | Yardımcı soğutma sıvısı pompası |
| 19 | 5 | Motor yönetimi |
| 20 | 5 | Adaptif Hız K10trolü (ACC) |
| 21 | 5 | PTC ısıtma Merkezi k10sol anahtarları. Dıştan Takma Pano Anahtarları |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | 5 | Sağ arka sis lambası |
| 25 | 5 | Sol arka sis lambası |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü. Yardımcı lamba anahtarı. Nem sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | 20 | Anahtarsız araç modülü |
| 38 | 15 | Ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | – | – |
| 42 | 30 | Sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Mağaza |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Doluluk sensörü. Yolcu hava yastığı devre dışı bırakma uyarı ışığı |
| 61 | 5 | motoru çalıştırma |
| 62 | – | – |
| 63 | 20 | Bagaj bölmesi aksesuar soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2016)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | Dört tekerlekten çekiş sistemleri (4WD) |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | 4WD sistemleri |
| FA4 | 10 | telematik |
| FA5 | 20 | Isıtmalı / klimalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı / klimalı ön yolcu koltuğu |
| FA7 | – | – |
| FA8 | 5 | Ayna. Otomatik uzun farlar (AHB) |
| FA9 | 20 | Isıtmalı arka koltuk, sol taraf |
| FA10 | 20 | Isıtmalı arka koltuk, sağ taraf |
| FA11 | – | – |
| FA12 | – | – |
| FB1 | – | – |
| FB2 | 5 | Adaptif Hız K10trolü (ACC) |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 30 | Adaptif süspansiy10 |
| FB6 | 25 | Elektrikli bagaj kapağı |
| FB7 | – | – |
| FB8 | 15 | DriveFs / yolcu koltuğu anahtarları |
| FB9 | 10 | Head-up Display (HUD) |
| FB10 | 10 | Kör Nokta M10itörü (BSM) |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | 20 | Ses amplifikatörü |
| 1 | 15 | Dokunmatik ekran. Ön tarafta entegre k10trol paneli |
| 2 | 10 | Ses amplifikatörü |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10. Telef10 |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Ses video giriş / çıkış paneli |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka k10trol panelleri – ısıtma ve havalandırma |
| 16 | – | – |
2017
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Motor yönetim sistemi |
| 2 | 5 | Motor yönetim sistemi |
| 3 | 80 | hidrolik direksiy10 |
| 4 | – | – |
| 5 | 80 | Motor soğutma fanları |
| 6 | 15 | Motor yönetim sistemi |
| 7 | – | – |
| 8 | 20 | Motor yönetim sistemi |
| 9 | 10 | Motor yönetim sistemi |
| 10 | – | – |
| 11 | 10 | Motor yönetim sistemi |
| 12 | 15 | Motor yönetim sistemi |
| 13 | – | – |
| 14 | 15 | Motor soğutma |
| 15 | 40 | Motor yönetim sistemi |
| 16 | 100 | Yardımcı ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Kargo alanı sigorta kutusu |
| 20 | 60 | Kargo alanı sigorta kutusu |
| 21 | 60 | Güç kaynağı yönetimi |
| 22 | 30 | Ön cam silecekleri |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | 40 | marş |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | karın kasları |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fan motoru |
| 29 | – | – |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima (Klima) |
| 33 | 5 | Korna. Isıtmalı ön cam. Yakıt sistemi |
| 34 | 40 | Isıtmalı ön cam, sol taraf |
| 35 | 40 | Isıtmalı ön cam, sağ taraf |
| 36 | 5 | Motor yönetim sistemi. AC |
| 37 | 20 | Yakıt sistemi |
| 38 | 20 | LED farlar |
| 39 | 20 | LED farlar |
| 40 | 5 | Sağ far viraj aydınlatması |
| 41 | 5 | Sol far viraj aydınlatması |
| 42 | 5 | Deniz fenerleri. Dinamik far seviye ayarı |
| 43 | – | – |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Uçan |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı. Alarm sensörü. Lastik Basıncı İzleme Sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler. Elektrik diferansiyel |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | – | – |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Geri vites lambası römorku |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | hidrolik direksiy10 |
| 17 | 5 | Pasif giriş |
| 18 | 5 | Motor soğutma |
| 19 | 5 | Motor yönetim sistemi |
| 20 | 5 | Adaptif cruise c10trol |
| 21 | 5 | Merkezi k10sol anahtarları. Dıştan Takma Pano Anahtarları |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Römork sis farları |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü. Lamba anahtarı. Güç kaynağı yönetimi. Nem sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | 10 | Yakıt kapağı |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız giriş |
| 38 | 15 | Ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | 5 | ağ geçidi modülü |
| 42 | 30 | Sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Mağaza |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Doluluk sensörü. Hava yastığı durum uyarı ışığı |
| 61 | 5 | motoru çalıştırma |
| 62 | – | – |
| 63 | 20 | Kargo alanı aksesuarı güç soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2017)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | Dinamik Stabilite K10trolü (DSC) |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | 4WD sistemleri |
| FA4 | 10 | telematik |
| FA5 | 20 | Isıtmalı veya klimalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı veya klimalı ön yolcu koltuğu |
| FA7 | – | – |
| FA8 | 5 | Ayna. Otomatik uzun far yardımcısı (AHBA) |
| FA9 | 20 | Isıtmalı arka koltuk, sol taraf |
| FA10 | 20 | Isıtmalı arka koltuk, sağ taraf |
| FA11 | – | – |
| FA12 | 25 | Elektrikli bagaj kapağı |
| FB1 | – | – |
| FB2 | 5 | Adaptif cruise c10trol |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 30 | Adaptif süspansiy10 |
| FB6 | – | – |
| FB7 | 5 | Yardımcı ısıtıcı |
| FB8 | 15 | Sürücü ve yolcu koltuğu anahtarları |
| FB9 | 10 | Head-up Display (HUD) |
| FB10 | 10 | Kör Nokta M10itörü |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | 20 | Ses amplifikatörü |
| 1 | 15 | Dokunmatik ekran. Ön tarafta entegre k10trol paneli |
| 2 | 10 | Ses amplifikatörü |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10. Aramak |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Ses video giriş ve çıkış paneli |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka k10trol panelleri – ısıtma ve havalandırma |
| 16 | 20 | Yardımcı ısıtıcı |
Bagaj sigorta kutusundaki sigorta yerleşimi (Cabriolet) (2017)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 5 | Dinamik Stabilite K10trolü (DSC) |
| FA2 | 30 | ASN |
| FA3 | – | – |
| FA4 | 15 | Açılır tavan – kilit |
| FA5 | – | – |
| FA6 | 15 | Açılır tavan – ön mandal |
| FA7 | 10 | telematik |
| FA8 | – | – |
| FA9 | 30 | 4 tekerlekten çekiş sistemleri (4WD) |
| FA10 | – | – |
| FA11 | 25 | Isıtmalı / klimalı sürücü koltuğu |
| FA12 | 5 | Geçiş algılama |
| FA13 | 25 | Isıtmalı / klimalı ön yolcu koltuğu |
| FA14 | – | – |
| FA15 | 25 | Yakıt sistemi |
| Fa16 | 10 | Kör nokta m10itörü. Otomatik uzun far desteği (AH BA). Arka görüş kamerası |
| FA17 | 2 | Yol ücreti okuyucu |
| FA18 | 5 | İç ayna. AH BA. Arka görüş kamerası |
| FA19 | – | – |
| FA20 | 15 | Elektrikli Koltuklar |
| FA21 | – | – |
| FA22 | – | – |
| FA23 | 5 | Adaptif cruise c10trol |
| FA24 | – | – |
| FA25 | – | – |
| FA26 | 10 | ağ geçidi modülü |
| FA27 | 10 | Gösterge Paneli |
| FA28 | 10 | Head-up Display (HUD) |
| FA29 | – | – |
| FA30 | 5 | Açılır tavan – yan camların indirilmesi |
| FB1 | 15 | Dokunmatik ekran. Ön tarafta entegre k10trol paneli |
| FB2 | 10 | Ses amplifikatörü |
| FB3 | 10 | Eğlence sistemleri |
| FB4 | 10 | Navigasy10. Ses video giriş ve çıkış paneli |
| FB5 | 15 | Ses ana ünitesi |
| FB6 | 15 | Ses video giriş ve çıkış paneli |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FB13 | – | – |
| FB14 | – | – |
| FB15 | 15 | Isıtma ve havalandırma |
| FB16 | 20 | Yardımcı ısıtıcı |
2018
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 30 | Motor yönetim sistemi |
| 2 | 5 | Güç kaynağı yönetimi (yalnızca dizel). Motor yönetim sistemi (yalnızca benzin) |
| 3 | 80 | hidrolik direksiy10 |
| 4 | – | – |
| 5 | 100 | Motor soğutma |
| 6 | 15 | Motor yönetim sistemi |
| 7 | – | – |
| 8 | 15 | Motor yönetim sistemi |
| 9 | 10 | Motor yönetim sistemi |
| 10 | – | – |
| 11 | 10 | Motor yönetim sistemi |
| 12 | 10 | Motor yönetim sistemi |
| 13 | – | – |
| 14 | 10 | Motor yönetim sistemi (yalnızca dizel) |
| 14 | 10 | Motor soğutması (yalnızca benzin) |
| 15 | 40 | Motor yönetim sistemi |
| 16 | 100 | Yardımcı ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Kargo alanı sigorta kutusu |
| 20 | 60 | Kargo alanı sigorta kutusu |
| 21 | 60 | Güç kaynağı yönetimi |
| 22 | 30 | Ön cam silecekleri |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | 40 | Marş motoru (sadece otomatik dizel ve benzin) |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fan motoru |
| 29 | – | – |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima (Klima) |
| 33 | 5 | Korna. Isıtmalı ön cam. Yakıt sistemi |
| 34 | 40 | Isıtmalı ön cam, sol taraf |
| 35 | 40 | Isıtmalı ön cam, sağ taraf |
| 36 | 5 | Motor yönetim sistemi. AC |
| 37 | 25 | Yakıt sistemi |
| 38 | 20 | LED farlar |
| 39 | 20 | LED farlar |
| 40 | 5 | Sağ far viraj aydınlatması |
| 41 | 5 | Sol far viraj aydınlatması |
| 42 | 5 | Far seviye ayarı |
| 43 | – | – |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Uçan |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2018)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı. Alarm sensörü. Lastik Basıncı İzleme Sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler. Elektrik diferansiyel |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | – | – |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Geri vites lambası römorku |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | hidrolik direksiy10 |
| 17 | 5 | Pasif giriş |
| 18 | 5 | Motor soğutma |
| 19 | 5 | Motor yönetim sistemi |
| 20 | 5 | Adaptif cruise c10trol |
| 21 | 5 | Merkezi k10sol anahtarları. Dıştan Takma Pano Anahtarları |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Römork sis farları |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü. Lamba anahtarı. Güç kaynağı yönetimi. Nem sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | 10 | Yakıt kapağı |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız giriş |
| 38 | 15 | Ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | 5 | ağ geçidi modülü |
| 42 | 30 | Sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Mağaza |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Doluluk sensörü. Hava yastığı durum uyarı ışığı |
| 61 | 5 | motoru çalıştırma |
| 63 | 20 | Kargo alanı aksesuarı güç soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2018)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | 4 tekerlekten çekiş sistemleri (4WD) |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | 4WD sistemleri |
| FA4 | 10 | telematik |
| FA5 | 20 | Isıtmalı veya klimalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı veya klimalı ön yolcu koltuğu |
| FA7 | – | – |
| FA8 | 5 | Ayna. Otomatik uzun far yardımcısı (AHBA) |
| FA9 | 20 | Isıtmalı arka koltuk, sol taraf |
| FA10 | 20 | Isıtmalı arka koltuk, sağ taraf |
| FA11 | – | – |
| FA12 | 25 | Elektrikli bagaj kapağı |
| FB1 | – | – |
| FB2 | 5 | Adaptif cruise c10trol |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 30 | Adaptif süspansiy10 |
| FB6 | – | – |
| FB7 | 5 | Yardımcı ısıtıcı |
| FB8 | 15 | Sürücü ve yolcu koltuğu anahtarları |
| FB9 | 10 | Head-up Display (HUD) |
| FB10 | 10 | Kör Nokta M10itörü |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | 20 | Ses amplifikatörü |
| 1 | 15 | Dokunmatik ekran. Ön tarafta entegre k10trol paneli |
| 2 | 10 | Ses amplifikatörü |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10. Aramak |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Ses video giriş ve çıkış paneli |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka k10trol panelleri – ısıtma ve havalandırma |
| 16 | 20 | Yardımcı ısıtıcı |
Bagaj sigorta kutusundaki sigorta yerleşimi (Cabrio) (2018)
| Sigorta numarası | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 5 | Dinamik Stabilite K10trolü (DSC) |
| FA2 | 30 | ASN |
| FA3 | – | – |
| FA4 | 15 | Açılır tavan – kilit |
| FA5 | – | – |
| FA6 | 15 | Açılır tavan – ön mandal |
| FA7 | 10 | telematik |
| FA8 | – | – |
| FA9 | 30 | 4 tekerlekten çekiş sistemleri (4WD) |
| FA10 | – | – |
| FA11 | 25 | Isıtmalı / klimalı sürücü koltuğu |
| FA12 | 5 | Geçiş algılama |
| FA13 | 25 | Isıtmalı / klimalı ön yolcu koltuğu |
| FA14 | – | – |
| FA15 | 25 | Yakıt sistemi |
| Fa16 | 10 | Kör nokta m10itörü. Otomatik uzun far desteği (AH BA). Arka görüş kamerası |
| FA17 | 2 | Yol ücreti okuyucu |
| FA18 | 5 | İç ayna. AH BA. Arka görüş kamerası |
| FA19 | – | – |
| FA20 | 15 | Elektrikli Koltuklar |
| FA21 | – | – |
| FA22 | – | – |
| FA23 | 5 | Adaptif cruise c10trol |
| FA24 | – | – |
| FA25 | – | – |
| FA26 | 10 | ağ geçidi modülü |
| FA27 | 10 | Gösterge Paneli |
| FA28 | 10 | Head-up Display (HUD) |
| FA29 | – | – |
| FA30 | 5 | Açılır tavan – yan camların indirilmesi |
| FB1 | 15 | Dokunmatik ekran. Ön tarafta entegre k10trol paneli |
| FB2 | 10 | Ses amplifikatörü |
| FB3 | 10 | Eğlence sistemleri |
| FB4 | 10 | Navigasy10. Ses video giriş ve çıkış paneli |
| FB5 | 15 | Ses ana ünitesi |
| FB6 | 15 | Ses video giriş ve çıkış paneli |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FB13 | – | – |
| FB14 | – | – |
| FB15 | 15 | Isıtma ve havalandırma |
| FB16 | 20 | Yardımcı ısıtıcı |
