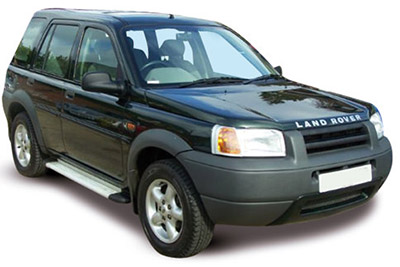

Bu yazıda, 1997’den 2006’ya kadar üretilen ilk nesil Land Rover Freelander’ı (L314) ele alıyoruz. Burada
Land Rover Freelander 1997-2006 Sigorta Düzenlemesi

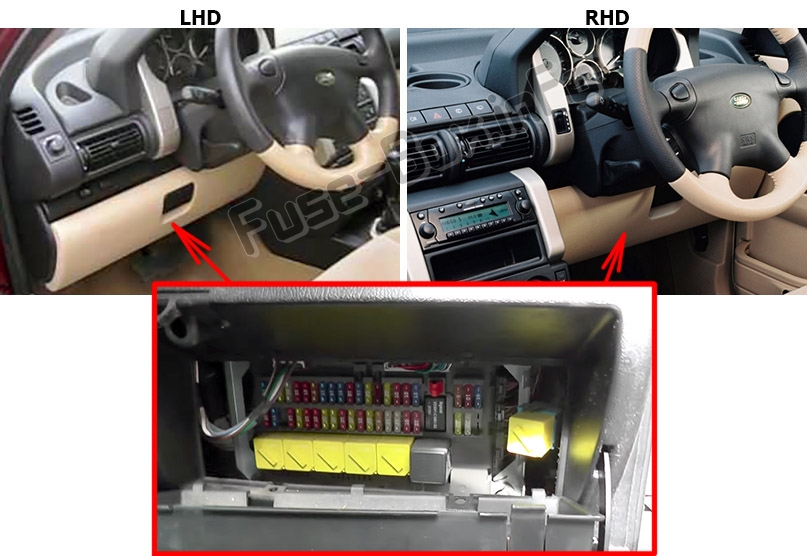

Sigorta kutusu konumu
Sigorta kutusu, panelin ve kapağın arkasında direksiy10 simidinin altında bulunur.

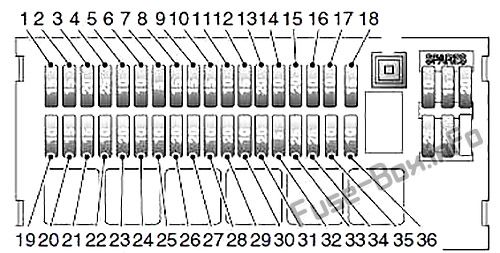

Sigorta kutusunun şeması (1997-2003)
Gösterge tablosundaki sigorta tahsisi (1997-2003)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 15 | Arka cam yıkayıcılar, ısıtmalı aynalar |
| 2 | 15 | Fren lambaları, geri vites lambaları |
| 3 | 20/15 (2002) | Yıkayıcı / silecek |
| 4 | 25 | Isıtıcı fanı |
| 5 | 10 | marş |
| 6 | 10 | Motor yönetimi |
| 7 | 5/10 (2002) | ABS Fren sistemi |
| 8 | 15 | Yön göstergeleri |
| 9 | 15 | Ses sistemi |
| 10 | 15/20 (2002) | çakmak |
| 11 | 10 | Ses sistemi |
| 12 | 15 | açılır tavan |
| 13 | 20/25 (2002) | Elektrik aksesuarları soketi |
| 14 | 10 | İç aydınlatma, saat, elektrikli aynalar, teşhis prizi |
| 15 | 20 | Merkezi kapı kilitleme |
| 16 | 10 | Gece lambaları – Sağ |
| 17 | 10 | Elektrikli Aynalar |
| 18 | 15 | Uzun farlar – Sağ |
| 19 | 10 | Alternatör |
| 20 | 15 | Uzun far farları – Sol |
| 21 | 15 | Ön sis farları |
| 22 | 10 | Arka sis farları |
| 23 | 20 | Arka cam buğu çözücü |
| 24 | 10 | Kısa huzme – Sol |
| 25 | 10 | Kısa huzme – Sağ |
| 26 | 20 | Pencere – arka sol |
| 27 | 20 | Pencere – sağ arka |
| 28 | 10 | Gece lambaları – Sol |
| 29 | 20 | Isıtmalı koltuklar |
| 30 | 10 | Arka cam sileceği |
| 31 | 20 | Bagaj kapısı camının kaldırılması/indirilmesi |
| 32 | 5/20 (2002) | Motor immobilizeri Kilitlenme önleyici frenler (2002) |
| 33 | 25/20 (2002) | Pencere – ön sol |
| 34 | 25/20 (2002) | Pencere – sağ ön |
| 35 | 10 | Hız sabitleyici, motor immobilizasy10u |
| 36 | 10 | Hava yastığı SRS |

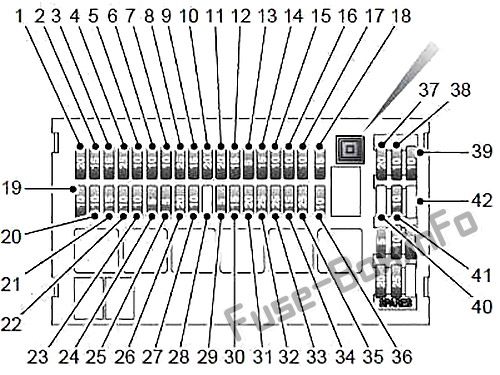

Sigorta kutusunun şeması (2004-2006)
Gösterge tablosundaki sigorta yerleşimi (2004-2006)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 20 | Ön cam yıkama/silme |
| 2 | 15 | Fren lambaları, geri vites lambaları |
| 3 | 15 | Isıtmalı aynalar / Arka cam yıkayıcı |
| 4 | 25 | Isıtıcı fanı |
| 5 | 10 | marş |
| 6 | 10 | Hız sabitleyici / HDC / Otomatik başlatma engelleme |
| 7 | 10 | Yan lambalar – Sol |
| 8 | 25 | Sürücü ön camı |
| 9 | 15 | çakmak |
| 10 | 20 | Elektrik aksesuarları soketi |
| 11 | 20 | Isıtmalı koltuklar |
| 12 | 15 | Ses Sistemi – Araç Pil Gücü |
| 13 | 5 | Motor immobilizasy10u |
| 14 | 15 | Uzun farlar – Sağ |
| 15 | 10 | Dış aynalar |
| 16 | 10 | İç aydınlatma / Saat |
| 17 | 10 | Park lambaları – Sağ |
| 18 | 15 | Enstrümanlar / Göstergeler |
| 19 | 10 | Kısa huzmeli farlar – Sağ |
| 20 | 10 | Kısa huzme – Sol |
| 21 | 15 | açılır tavan |
| 22 | 10 | Motor yönetimi |
| 23 | 10 | hava yastığı |
| 24 | 5 | Park yardımı |
| 25 | 5 | ABS Fren sistemi |
| 26 | 20 | Isıtmalı arka cam |
| 27 | 10 | Ses sistemi |
| 28 | – | Kullanılmamış |
| 29 | 5 | Elektrikli camlar |
| 30 | 15 | Ön sis farları |
| 31 | 20 | Bagaj kapısı camının kaldırılması/indirilmesi |
| 32 | 25 | Arka cam regülatörü – Sol |
| 33 | 25 | Arka cam regülatörü – Sağ |
| 34 | 15 | Uzun farlar – Sol |
| 35 | 25 | Ön yolcu camı |
| 36 | 10 | Arka sis farları |
| 37 | 20 | Merkezi kapı kilitleme |
| 38 | 10 | Arka cam sileceği |
| 39 | 10 | Ön sis farı anahtarı |
| 40 | – | Kullanılmamış |
| 41 | 10 | Alternatör |
| 42 | – | Kullanılmamış |
Sigorta kutusu konumu

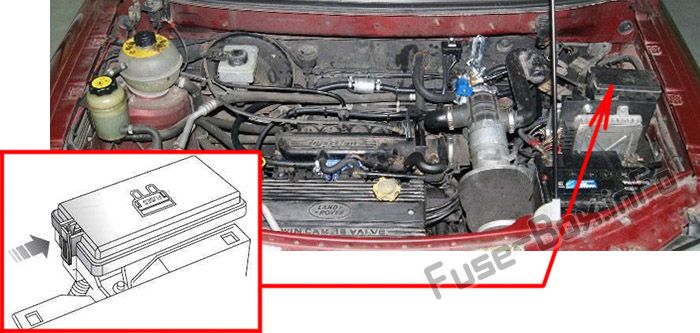

1997-2002

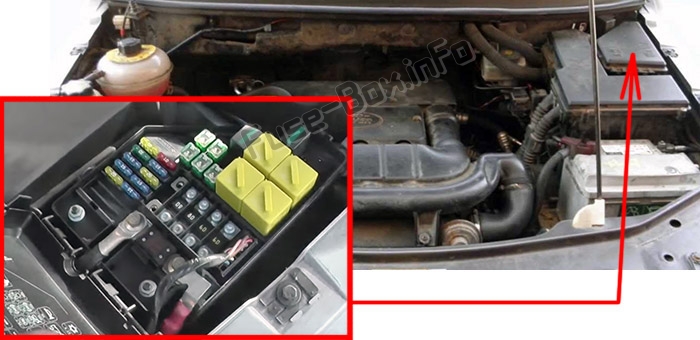

2003-2006

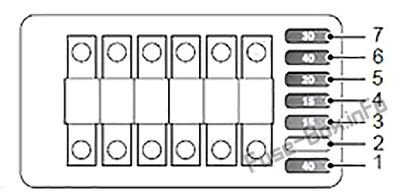

Sigorta kutusunun şeması (1997-2002)
Motor bölmesindeki sigorta yerleşimi (1997-2002)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 40 | Fan |
| 2 | – | – |
| 3 | 15 | korna çalmak |
| 4 | 15 | Tehlike ışıkları |
| 5 | 20 | Yakıt pompası ve yakıt enjektörleri |
| 6 | 40 | K10denser fanı |
| 7 | 30 | marş solenoidi |
| 120 | ALTERNATÖR | |
| 60 | ATEŞLEME 1 | |
| 60 | YOLCU SİGORTA KUTUSU | |
| 60 | ATEŞLEME 2 | |
| 60 | AYDINLATMA | |
| 30 | ABS POMPASI |

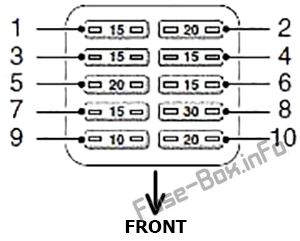

Sigorta kutusunun şeması (2003-2006)
Motor bölmesindeki sigorta yerleşimi (2003-2006)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 15 | Motor yönetimi |
| 2 | 20 | Motor yönetimi |
| 3 | 15 | Motor yönetimi |
| 4 | 15 | Klima, soğutma fanı, otomatik şanzıman |
| 5 | 20 | Motor yönetimi, şanzıman soğutma fanı, yakıt ısıtma |
| 6 | 15 | korna çalmak |
| 7 | 15 | Tehlike ışıkları |
| 8 | 30 | Isıtma fanı hızı 4 |
| 9 | 10 | Klima |
| 10 | 20 | Yakıt sistemi |

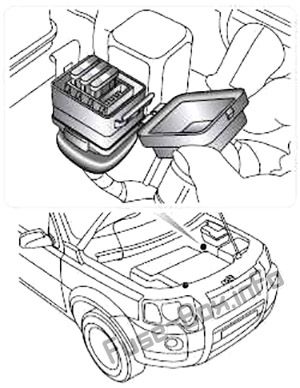

Bu ünite, ısıtmalı ön camı veya PTC ısıtıcı sistemi olan bazı araçlarda bulunur.
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 30 | Sol ısıtmalı ön cam |
| 2 | 30 | Sağda ısıtmalı ön cam |
| 3 | 7.5 | Işık anahtarı |
| 4 | – | – |
| 1 | 30 | PTC ısıtıcı |
| 2 | 30 | PTC ısıtıcı |
| 3 | 30 | PTC ısıtıcı |
| 4 | – | – |
