Bu yazıda, 2006’dan 2015’e kadar üretilen Land Rover Freelander 2 / LR2’nin (L359) ilk neslini ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Land Rover Freelander 2 / LR2 2006-2014 Sigorta Düzenlemesi
Sigorta kutusu konumu
Yolcu bölmesi

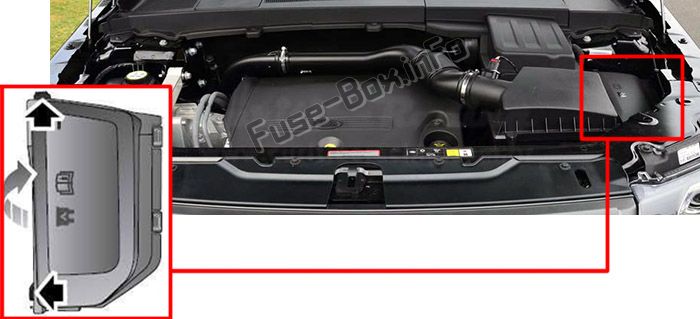

Makine bölümü

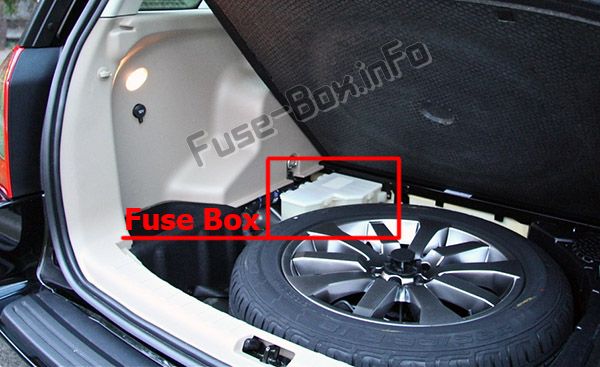

Bagaj bölmesi
Sigorta kutusu şemaları
2006, 2007, 2008, 2009, 2010, 2011, 2012
Yolcu bölmesi

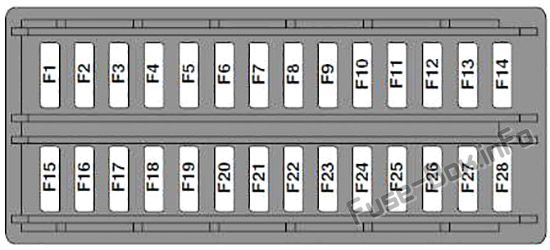

Yolcu bölmesindeki sigorta yerleşimi (2006-2012)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | 5 | Yağmur sensörü |
| F2 | 10 | SRS |
| F3 | 5 | karın kasları |
| F4 | 5 | Gösterge paketi – Gaz pedalı – Işık anahtarı modülü |
| F5 | 5 | – |
| F6 | 15 | ses 1imi |
| F7 | 7.5 | Direksiy10 k10trolleri |
| F8 | 5 | Paketlenmiş enstrümanlar |
| F9 | 15 | Kırmızı ışıklar |
| F10 | 15 | açılır tavan |
| F11 | 7.5 | Geri vites lambaları ve iç ayna |
| F12 | – | – |
| F13 | 15 | Ön sis farları |
| F14 | 15 | Ekran yıkama |
| F15 | – | – |
| F 16 | – | – |
| F17 | 7.5 | İç aydınlatma |
| F18 | – | – |
| F19 | 5 | Elektrikli koltuk ayarı |
| F20 | 15 | Arka cam sileceği |
| F21 | 5 | Alarm |
| F22 | 20 | Benzin pompası |
| F23 | 20 | Direksiy10 kol10u kilidi |
| F24 | – | – |
| F25 | 10 | Bagaj kapağı – Yakıt doldurma kapağı |
| F26 | 5 | Teşhis ve alarm soketi |
| F27 | 5 | Başlat düğmesi ve klima |
| F28 | 5 | Fren lambaları |
| F29 | 15 | Gerilim modülü |
Makine bölümü

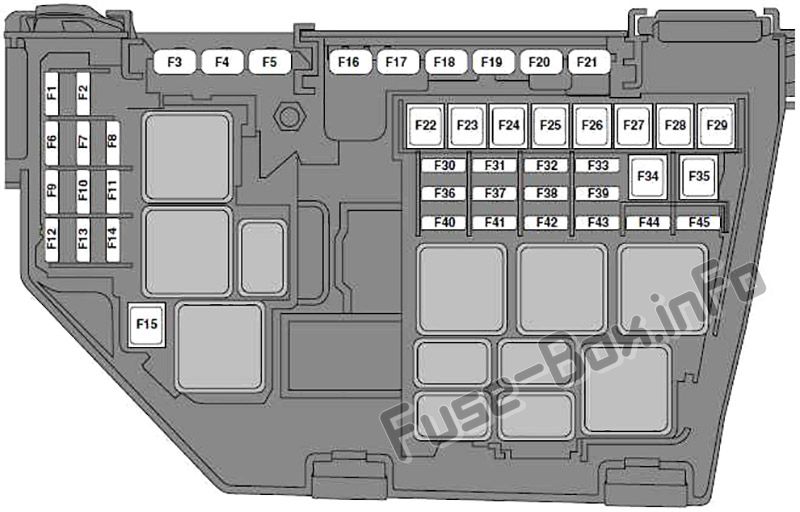

Motor bölmesindeki sigorta yerleşimi (2006-2012)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | 5 | 2006-2011: Kızdırma bujileri 2012: Yardımcı su pompası |
| F2 | 15 | Otomatik şanzıman |
| F3 | 80 | Soğutma fanları |
| F4 | 60 | Kızdırma bujileri |
| F5 | – | Kullanılmamış |
| F6 | 10 | dizel: motor yönetimi |
| F6 | 15 | benzin: Motor yönetimi |
| F7 | 5 | Röle |
| F8 | 10 | dizel: motor yönetimi |
| F8 | 15 | benzin: Motor yönetimi |
| F9 | 10 | dizel: motor yönetimi |
| F9 | 15 | benzin: Motor yönetimi |
| F10 | 10 | benzin: Motor yönetimi |
| F11 | 10 | Motor yönetimi |
| F12 | 10 | dizel: motor yönetimi |
| F12 | 20 | benzin: Motor yönetimi |
| F13 | 15 | Klima |
| F14 | 15 | dizel: motor yönetimi |
| F15 | 40 | marş |
| F 16 | 100 | PTC dizel ısıtıcı |
| F17 | 60 | Yolcu bölmesi sigorta kutusu temini |
| F18 | 60 | Yolcu bölmesi sigorta kutusu temini |
| F19 | 60 | Bagaj bölmesi sigorta kutusu güç kaynağı |
| F20 | 60 | Bagaj bölmesi sigorta kutusu güç kaynağı |
| F21 | 60 | Bagaj sigorta kutusu için güç kaynağı – Ses ünitesi |
| F22 | 30 | Ön cam silecekleri |
| F23 | 40 | Kullanılmamış |
| F24 | 30 | Far yıkayıcılar |
| F25 | 30 | karın kasları |
| F26 | 40 | karın kasları |
| F27 | 40 | Kullanılmamış |
| F28 | 40 | Isıtıcı fanı |
| F29 | – | – |
| F30 | 15 | Kullanılmamış |
| F31 | 15 | boynuzlar |
| F32 | 20 | Dizel yardımcı ısıtıcı |
| F33 | 5 | Röle |
| F34 | 40 | Isıtmalı ön cam (LH) |
| F35 | 40 | Isıtmalı ön cam (RH) |
| F36 | 5 | Kullanılmamış |
| F37 | 10 | Isıtmalı yıkama jetleri |
| F38 | 10 | AFS (RH lamba motorları) |
| F39 | 10 | İklim k10trolü |
| F40 | 10 | 2006-2010: Kullanılmıyor 2011-2012: Yardımcı su pompası |
| F41 | 20 | Yolcu bölmesi sigorta kutusu temini |
| F42 | 15 | Motor yönetimi |
| F43 | 5 | Far eğim k10trolü -AFS |
| F44 | 10 | AFS (LH lamba motorları) |
| F45 | 15 | çakmak |
Bagaj bölmesi

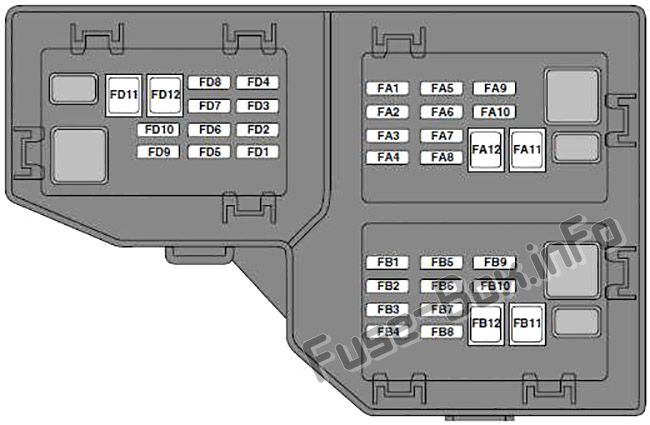

Bagaj bölmesindeki sigorta yerleşimi (2006-2012)
| Numara. | A | Korumalı devreler |
|---|---|---|
| FA1 | 25 | Sürücü kapısı k10trolleri |
| FA2 | 25 | Yolcu kapısı k10trolleri |
| FA3 | 25 | Sol arka kapı k10trolleri |
| FA4 | 25 | Sağ arka kapı k10trolleri |
| FA5 | – | – |
| FA6 | 15 | Arka aksesuar soketi |
| FA7 | 30 | ısıtmalı arka cam |
| FA8 | – | – |
| FA9 | 15 | Römork gücü |
| FA10 | 30 | Elektrikli sürücü koltuğu |
| FA11 | 40 | Römork gücü |
| FA12 | – | – |
| FB1 | 10 | Park mesafesi k10trolü |
| FB2 | – | – |
| FB3 | 15 | Sürücü koltuğu ısıtması |
| FB4 | 15 | Ön yolcu koltuğu ısıtması |
| FB5 | 15 | Karavan buzdolabı |
| FB6 | 15 | Elektr10ik merkezi diferansiyel |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | 30 | Elektrikli yolcu koltuğu |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Ses sistemi ve dokunmatik ekran |
| FD2 | – | – |
| FD3 | 10 | vurmak |
| FD4 | 5 | Bluetooth telef10 |
| FD5 | – | – |
| FD6 | 10 | ses 1imi |
| FD7 | – | – |
| FD8 | – | – |
| FD9 | 30 | Ses amplifikatörü |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
2013, 2014
Yolcu bölmesi

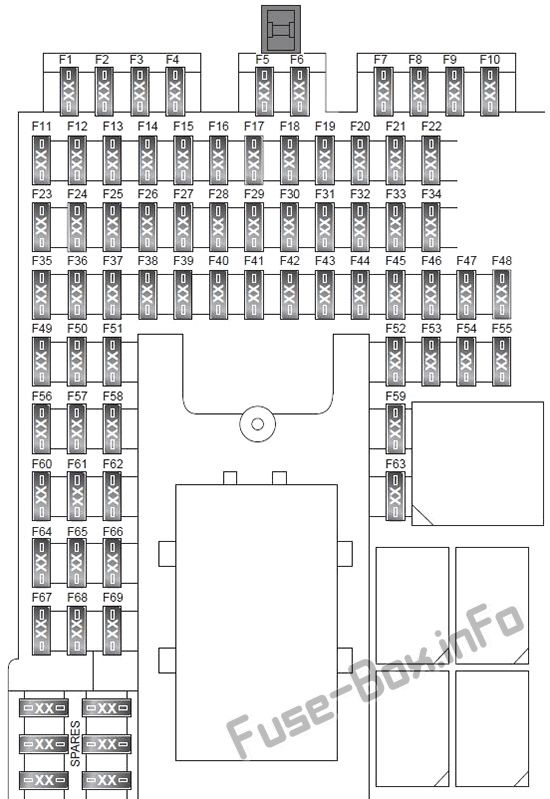

Yolcu bölmesindeki sigorta yerleşimi (2013-2014)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | 5 | RF alıcısı. İç mekan hareket dedektörü. Lastik Basıncı İzleme Sistemi (TPMS) |
| F2 | – | – |
| F3 | 15 | Ön sis farları |
| F4 | – | – |
| F5 | 5 | Kayma k10trol modülü |
| F6 | 5 | Motor bölmesi sigorta kutusu rölesi ve bagaj sigorta kutusu için ateşleme güç kaynağı. |
| F7 | – | – |
| F8 | 25 | Ön yolcu kapısı modülü |
| F9 | 5 | Biz |
| F10 | 5 | Isıtmalı yıkama jetleri |
| F11 | 10 | Geri vites lambası römorku |
| F12 | 10 | Geri vites lambaları. Ayna k10trolü |
| F13 | – | – |
| F14 | 5 | Fren pedalı anahtarı |
| F15 | 30 | ısıtmalı arka cam |
| F 16 | – | – |
| F17 | 5 | Anahtarsız Araç Modülü (KVM) |
| F18 | – | – |
| F19 | 5 | Güç Aktarma Organı K10trol Modülü (PCM) |
| F20 | 5 | Gaz pedalı |
| F21 | 5 | Gösterge Paneli. Orta k10sol. Elektrikli yardımcı ısıtıcı |
| F22 | 5 | Şanzıman K10trol Modülü (TCM) |
| F23 | – | – |
| F24 | 5 | Arka sis lambası (sağ taraf) |
| F25 | 5 | Arka sis lambası (sol taraf) |
| F26 | – | – |
| F27 | – | – |
| F28 | – | – |
| F29 | – | – |
| F30 | – | – |
| F31 | 5 | Voltaj modülü. Yağmur sensörü. Yolcu hava yastığı devre dışı bırakma uyarı ışığı (PAD) |
| F32 | 25 | Sürücü kapısı modülü |
| F33 | – | – |
| F34 | 10 | Yakıt kapağı |
| F35 | – | – |
| F36 | 5 | pil sireni |
| F37 | 5 | Yol fiyatlandırması (yalnızca Singapur) |
| F38 | 15 | ön cam yıkayıcı |
| F39 | 25 | Arka kapı modülü (sol taraf) |
| F40 | 5 | Saat. Kapı hafıza anahtarı |
| F41 | – | – |
| F42 | 30 | Sürücü koltuğu |
| F43 | 15 | Arka cam yıkayıcı |
| F44 | 25 | Arka kapı modülü (sağ taraf) |
| F45 | 30 | Ön yolcu koltuğu |
| F46 | – | – |
| F47 | 20 | Sunroof ve tente modülü |
| F48 | 15 | Römork k10ektörü |
| F49 | – | – |
| F50 | – | – |
| F51 | 5 | Direksiy10 simidi anahtarları |
| F52 | 20 | Çakmak (ön) |
| F53 | – | – |
| F54 | – | – |
| F55 | 20 | Yardımcı soket (arka k10sol) |
| F56 | 10 | Kısıtlama K10trol Modülü (RCM) |
| F57 | 10 | Pil tasarrufu devreleri. Nezaket ayna lambası. Torpido gözü lambası. Üst k10sol lambası |
| F58 | – | – |
| F59 | – | – |
| F60 | 5 | Yolcu Sınıflandırma Sensörü K10trol Modülü (OCSCM) |
| F61 | 5 | İmmobilizer anten ünitesi (IAU) |
| F62 | 10 | Klima modülü |
| F63 | 20 | Yardımcı priz (bagaj bölmesi) |
| F64 | – | – |
| F65 | – | – |
| F66 | 5 | Yerleşik teşhis k10nektörü (OBD) |
| F67 | – | – |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2013-2014)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 5 | Gerilim modülü |
| F3 | 80 | Soğutma fanları |
| F4 | 60 | Kızdırma bujileri |
| F5 | – | Kullanılmamış |
| F6 | 15 | Motor yönetimi. Oksijen sensörleri |
| F7 | 5 | Röle |
| F8 | 20 | Motor yönetimi |
| F9 | 10 | Motor yönetimi |
| F10 | 15 | Otomatik şanzıman |
| F11 | 10 | Motor yönetimi |
| F12 | 15 | Motor yönetimi |
| F13 | 10 | Klima |
| F14 | 15 | Motor yönetimi. Klima |
| F15 | 40 | marş |
| F 16 | 100 | PTC dizel ısıtıcı |
| F17 | 60 | Yolcu bölmesi sigorta kutusu temini |
| F18 | 60 | Yolcu bölmesi sigorta kutusu temini |
| F19 | 60 | Bagaj bölmesi sigorta kutusu güç kaynağı. Ses sistemi |
| F20 | 60 | Bagaj bölmesi sigorta kutusu güç kaynağı |
| F21 | 60 | Bagaj bölmesi sigorta kutusu güç kaynağı |
| F22 | 30 | Ön cam silecekleri |
| F23 | 40 | Yolcu bölmesi sigorta kutusu temini |
| F24 | – | Kullanılmamış |
| F25 | 30 | karın kasları |
| F26 | 40 | karın kasları |
| F27 | 40 | Yolcu bölmesi sigorta kutusu temini |
| F28 | 40 | Isıtıcı fanı |
| F29 | – | Kullanılmamış |
| F30 | 15 | Far yıkayıcılar |
| F31 | 15 | boynuzlar |
| F32 | 20 | Dizel yardımcı ısıtıcı |
| F33 | 5 | Röle |
| F34 | 40 | Isıtmalı ön cam (LH) |
| F35 | 40 | Isıtmalı ön cam (RH) |
| F36 | 5 | Yardımcı ısıtma suyu pompası (yalnızca dizel) |
| F37 | 20 | Benzin pompası |
| F38 | 10 | Park yardımı modülü |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | 5 | Far seviye k10trolü |
| F43 | 5 | Otomatik uzun far. Arka görüş kamerası |
| F44 | 10 | Isıtmalı direksiy10 |
| F45 | 5 | Yardımcı ısıtma suyu pompası (yalnızca dizel) |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2013-2014)
| Numara. | A | Korumalı devreler |
|---|---|---|
| FB1 | 15 | Elektr10ik merkezi diferansiyel |
| FB2 | 15 | Karavan buzdolabı |
| FB3 | 15 | Sürücü koltuğu ısıtması |
| FB4 | 15 | Ön yolcu koltuğu ısıtması |
| FB5 | 5 | Yedek ısıtıcı k10trolü |
| FB6 | – | – |
| FB7 | – | – |
| FB8 | 10 | Gösterge Paneli |
| FB9 | 5 | Isıtma ve havalandırma sistemi |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Ses sistemi. Dokunmatik ekran |
| FD2 | 15 | Ses sistemi |
| FD3 | 10 | Dijital radyo |
| FD4 | – | – |
| FD5 | 5 | Elektrikli koltuk anahtarları |
| FD6 | 30 | Elektrikli park freni (EPB) |
| FD7 | 15 | Arka cam sileceği |
| FD8 | 30 | Biz |
| FD9 | – | – |
| FD10 | 5 | Ses amplifikatörü |
| FD11 | 40 | Ses amplifikatörü |
| FD12 | – | – |
