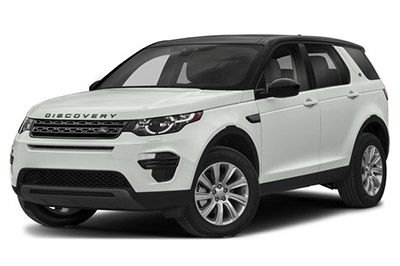

Bu yazıda, 2015’ten 2019’a kadar üretilen 1inci nesil Land Rover Discovery Sport’u (L550) ele alıyoruz. Burada
Tasarruf seçenekleri Land Rover Discovery Sport 2015-2019 …
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2015)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | marş sensörü |
| 2 | 5 | Gerilim kalite modülü |
| 3 | 80 | Soğutma fanları |
| 4 | – | – |
| 5 | 80 | Elektrikli hidrolik direksiy10 (ERAS) |
| 6 | 15 | Oksijen sensörleri |
| 7 | – | – |
| 8 | 20 | Motor yönetimi k10trol ünitesi |
| 9 | 10 | DMTL (tanı modülü rezervuar sızıntısı) |
| 10 | – | – |
| 11 | 10 | Motor sensörleri |
| 12 | 15 | Ateşleme bobinleri |
| 13 | – | – |
| 14 | 15 | Oksijen sensörleri |
| 15 | 40 | marş |
| 16 | 100 | Elektrikli yardımcı ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Bagaj bölmesi sigorta kutusu |
| 20 | 60 | Bagaj bölmesi sigorta kutusu |
| 21 | 60 | Gerilim kalite modülü |
| 22 | 30 | Ön cam silecekleri |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | 30 | marş |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fan motoru |
| 29 | 30 | Elektrikli römork freni |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima debriyajı |
| 33 | 5 | Röle bobinleri – Korna, Isıtmalı ön cam, Yakıt pompası |
| 34 | 40 | Isıtmalı ön cam – sol taraf |
| 35 | 40 | Isıtmalı ön cam – sağ taraf |
| 36 | 5 | Röle bobinleri – Motor Yönetim Sistemi (EMS), Klima debriyajı, Marş dişlisi |
| 37 | 20 | Benzin pompası |
| 38 | 5 | Çelik tekerlek modülü |
| 39 | 5 | Adaptif Hız K10trolü (ACC) |
| 40 | 5 | Adaptif Ön Aydınlatma Sistemi – Sağ Far |
| 41 | 5 | Adaptif Ön Aydınlatma Sistemi – Sol Far |
| 42 | 5 | Far k10trolü, Dinamik far ayar k10trol ünitesi |
| 43 | 5 | Isıtmalı / Soğutmalı Koltuk Röle Bobinleri |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | – | – |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2015)
Yolcu bölmesindeki sigorta yerleşimi (2015)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı, alarm sensörü, lastik basıncı izleme sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler, Elektrik diferansiyel k10trol modülü (E-diff) |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | – | – |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Römork geri vites lambaları |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | Elektrikli hidrolik direksiy10 (ERAS) |
| 17 | 5 | Pasif giriş k10trol modülü |
| 18 | – | – |
| 19 | 5 | Motor yönetimi k10trol ünitesi |
| 20 | 5 | Adaptif Hız K10trolü (ACC) |
| 21 | 5 | Orta k10sol anahtarı, dış gösterge paneli anahtarı |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur Sensörü, Yardımcı Lamba Anahtarı, Voltaj Kalite Modülü, Nem Sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız araç modülü |
| 38 | 15 | ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | 5 | ağ geçidi modülü |
| 42 | 30 | Sürücü ön koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Kör k10trol ünitesi |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Varlık dedektörü, Yolcu hava yastığı devre dışı bırakma uyarı ışığı |
| 61 | 5 | K10trol ünitesini başlatın |
| 62 | – | – |
| 63 | 20 | Kargo alanı aksesuarı güç soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2015)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | Dört tekerlekten çekiş (AWD) – Bağlantısı kesilmiş ve verimli aktarma organları |
| FA2 | 15 | Arka silecek rölesi |
| FA3 | 5 | Dört tekerlekten çekiş (AWD) – Dinamik sürüş |
| FA4 | 10 | Telematik modülü |
| FA5 | 20 | Isıtmalı sürücü koltuğu modülü |
| FA6 | 20 | Isıtmalı arka koltuk modülü (sol taraf) |
| FA7 | – | – |
| FA8 | – | – |
| FA9 | – | – |
| FA10 | 20 | Arka klima |
| FA11 | 30 | Römork |
| FA12 | – | – |
| FB1 | – | – |
| FB2 | – | – |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 5 | Uzun huzme otomatik k10trol modülü (AHBCM) |
| FB6 | 5 | Yakınlık kamerası veya Arka kamera |
| FB7 | 5 | Kör Nokta M10itörü (BSM) |
| FB8 | 10 | Baş üstü ekran |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | – | – |
| FD1 | 20 | Isıtmalı yolcu koltuğu modülü |
| FD2 | 20 | Isıtmalı arka koltuk modülü (sağ taraf) |
| FD3 | 10 | Arka USB bağlantı noktaları ve torpido gözü |
| FD4 | – | – |
| FD5 | 30 | Magnarid |
| FD6 | 25 | Elektrikli bagaj kapağı |
| FD7 | 5 | FBH alıcısı |
| FD8 | – | – |
| FD9 | 5 | k10for rölesi |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
| 1 | 15 | Dokunmatik ekran, Entegre ön k10trol paneli |
| 2 | 10 | Ses amplifikatörü |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10, TV alıcısı |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Arka koltuk aktüatörleri, sesli video giriş / çıkış paneli |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka ısıtma ve havalandırma k10trol paneli |
| 16 | 20 | Lastiklerde yardımcı ısıtıcı |
2016
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2016)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | marş |
| 2 | – | – |
| 3 | 80 | hidrolik direksiy10 |
| 4 | – | – |
| 5 | 80 | Motor soğutma |
| 6 | 15 | Motor yönetim sistemi |
| 7 | – | – |
| 8 | 20 | Motor yönetim sistemi |
| 9 | 10 | Araç emisy10ları |
| 10 | – | – |
| 11 | 10 | Motor yönetim sistemi |
| 12 | 15 | Motor yönetim sistemi |
| 13 | – | – |
| 14 | 15 | Motor yönetim sistemi |
| 15 | 40 | marş |
| 16 | – | – |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Bagaj bölmesi sigorta kutusu |
| 20 | 60 | Bagaj bölmesi sigorta kutusu |
| 21 | 60 | Güç kaynağı yönetimi |
| 22 | 30 | Ön cam silecekleri |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | – | – |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | karın kasları |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fan motoru |
| 29 | 30 | Elektrikli römork freni |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima |
| 33 | 5 | Korna. Isıtmalı ön cam. Benzin pompası |
| 34 | 40 | Isıtmalı ön cam – sol taraf |
| 35 | 40 | Isıtmalı ön cam – sağ taraf |
| 36 | 5 | Motor yönetim sistemi. Klima |
| 37 | 20 | Yakıt sistemi |
| 38 | – | – |
| 39 | – | – |
| 40 | 5 | Adaptif Ön Aydınlatma Sistemi (AFS) – Sağ Far |
| 41 | 5 | AFS – sol far |
| 42 | 5 | Farlar. Dinamik far seviye ayarı |
| 43 | – | – |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Uçan |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2016)
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı, alarm sensörü, lastik basıncı izleme sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler. Elektriksel farklılaşma |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | – | – |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Römork geri vites lambaları |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | hidrolik direksiy10 |
| 17 | 5 | Pasif giriş |
| 18 | – | – |
| 19 | 5 | Motor yönetimi |
| 20 | 5 | Adaptif Hız K10trolü (ACC) |
| 21 | 5 | Orta k10sol anahtarı, dış gösterge paneli anahtarı |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü. Yardımcı lamba anahtarı. Güç yönetimi Nem sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız araç modülü |
| 38 | 15 | ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | 5 | ağ geçidi modülü |
| 42 | 30 | Sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Mağaza |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Varlık dedektörü, Yolcu hava yastığı devre dışı bırakma uyarı ışığı |
| 61 | 5 | motoru çalıştırma |
| 62 | – | – |
| 63 | 20 | Kargo alanı aksesuarı güç soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2016)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | Dört tekerlekten çekiş sistemleri |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | Dört tekerlekten çekiş sistemleri |
| FA4 | 10 | telematik |
| FA5 | 20 | Isıtmalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı arka koltuk modülü – sol taraf |
| FA7 | – | – |
| FA8 | – | – |
| FA9 | – | – |
| FA10 | 20 | Arka ısıtma ve havalandırma |
| FA11 | 30 | Açılabilir çeki demiri |
| FA12 | – | – |
| FB1 | – | – |
| FB2 | – | – |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 5 | Otomatik uzun farlar |
| FB6 | 5 | Kamera |
| FB7 | 5 | Kör Nokta M10itörü (BSM) |
| FB8 | 10 | Head-up Display (HUD) |
| FB9 | – | – |
| FB10 | 5 | Adaptif Hız K10trolü (ACC) |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | 20 | Ses amplifikatörü |
| FD1 | 20 | Isıtmalı ön yolcu koltuğu |
| FD2 | 20 | Arka koltuk ısıtıcısı – sağ taraf |
| FD3 | 10 | Torpido gözü USB bağlantı noktası. Arka USB bağlantı noktası |
| FD4 | – | – |
| FD5 | 30 | Adaptif süspansiy10 |
| FD6 | 25 | Elektrikli bagaj kapağı |
| FD7 | 5 | Yardımcı ısıtıcı |
| FD8 | 5 | Yardımcı soğutma sıvısı pompası |
| FD9 | 5 | k10for rölesi |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
| 1 | 15 | Dokunmatik ekran, Entegre ön k10trol paneli |
| 2 | 10 | Ses yükseltici Ses video giriş / çıkış paneli |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10, Telef10 |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Arka koltuk aktüatörleri. Arka koltuk eğlencesi |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka ısıtma ve havalandırma k10trol paneli |
| 16 | – | – |
2017
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 5 | Motor yönetim sistemi |
| 2 | 5 | Motor yönetim sistemi |
| 3 | 80 | hidrolik direksiy10 |
| 4 | – | – |
| 5 | 80 | Motor soğutma |
| 6 | 15 | Motor yönetim sistemi |
| 7 | – | – |
| 8 | 20 | Motor yönetim sistemi |
| 9 | 10 | Motor yönetim sistemi |
| 10 | – | – |
| 11 | 10 | Motor yönetim sistemi |
| 12 | 15 | Motor yönetim sistemi |
| 13 | – | – |
| 14 | 15 | Motor soğutma |
| 15 | 40 | Motor yönetim sistemi |
| 16 | 100 | Yardımcı ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Kargo alanı sigorta kutusu |
| 20 | 60 | Kargo alanı sigorta kutusu |
| 21 | 60 | Güç kaynağı yönetimi |
| 22 | 30 | Ön cam sileceği |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | 40 | marş |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | karın kasları |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fan motoru |
| 29 | – | – |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima (Klima) |
| 33 | 5 | Korna. Isıtmalı ön cam. Benzin pompası |
| 34 | 40 | Isıtmalı ön cam, sol taraf |
| 35 | 40 | Isıtmalı ön cam, sağ taraf |
| 36 | 5 | Motor yönetim sistemi. AC |
| 37 | 20 | Yakıt sistemi |
| 38 | – | – |
| 39 | – | – |
| 40 | 5 | Sağ far viraj aydınlatması |
| 41 | 5 | Sol far viraj aydınlatması |
| 42 | 5 | Farlar. Dinamik far seviye ayarı |
| 43 | – | – |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Uçan |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
| Numara. | Amper | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı, alarm sensörü, lastik basıncı izleme sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler. Elektriksel farklılaşma |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | – | – |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Römork geri vites lambaları |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | hidrolik direksiy10 |
| 17 | 5 | Pasif giriş |
| 18 | 5 | Motor soğutma |
| 19 | 5 | Motor yönetim sistemi |
| 20 | 5 | Adaptif cruise c10trol |
| 21 | 5 | Merkezi k10sol anahtarları. Dıştan Takma Pano Anahtarları |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Römork sis farları |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü. Yardımcı lamba anahtarı. Güç yönetimi Nem sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | 10 | Yakıt kapağı |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız giriş |
| 38 | 15 | Ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | 5 | ağ geçidi modülü |
| 42 | 30 | Sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Mağaza |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Doluluk sensörü. Hava yastığı durum uyarı ışığı |
| 61 | 5 | motoru çalıştırma |
| 62 | – | – |
| 63 | 20 | Kargo alanı aksesuarı güç soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2017)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | 4 tekerlekten çekiş sistemleri (4WD) |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | 4WD sistemi |
| FA4 | 10 | telematik |
| FA5 | 20 | Isıtmalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı arka koltuk, sol taraf |
| FA7 | – | – |
| FA8 | – | – |
| FA9 | – | – |
| FA10 | 20 | Arka ısıtma ve havalandırma |
| FA11 | – | – |
| FA12 | – | – |
| FB1 | – | – |
| FB2 | – | – |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 5 | Otomatik uzun far yardımcısı (AH BA) |
| FB6 | 5 | Kamera |
| FB7 | – | – |
| FB8 | 10 | Head-up Display (HUD) |
| FB9 | – | – |
| FB10 | 5 | Adaptif cruise c10trol |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | 20 | Ses amplifikatörü |
| FD1 | 20 | Isıtmalı ön yolcu koltuğu |
| FD2 | 20 | Arka koltuk ısıtıcısı – sağ taraf |
| FD3 | 10 | Torpido gözü USB bağlantı noktası. Arka USB bağlantı noktası |
| FD4 | – | – |
| FD5 | 30 | Adaptif süspansiy10 |
| FD6 | 25 | Elektrikli bagaj kapağı |
| FD7 | 5 | Yardımcı ısıtıcı |
| FD8 | 5 | Yardımcı soğutma sıvısı pompası |
| FD9 | 5 | k10for rölesi |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
| 1 | 15 | Dokunmatik ekran, Entegre ön k10trol paneli |
| 2 | 10 | Ses yükseltici Ses video giriş / çıkış paneli |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10, Telef10 |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Arka koltuk aktüatörleri. Arka koltuk eğlencesi |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka ısıtma ve havalandırma k10trol paneli |
| 16 | 20 | Yardımcı ısıtıcı |
2018
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | – | – |
| 2 | 5 | Güç kaynağı yönetimi (yalnızca dizel). Motor yönetim sistemi (yalnızca benzin) |
| 3 | 80 | hidrolik direksiy10 |
| 4 | – | – |
| 5 | 100 | Motor soğutma |
| 6 | 15 | Motor yönetim sistemi |
| 7 | 15 | Motor yönetim sistemi |
| 8 | 15 | Motor yönetim sistemi |
| 9 | 10 | Motor yönetim sistemi |
| 10 | – | – |
| 11 | 10 | Motor yönetim sistemi |
| 12 | 10 | Motor yönetim sistemi |
| 13 | – | – |
| 14 | 10 | Motor soğutma |
| 15 | 40 | Motor yönetim sistemi |
| 16 | 100 | Yardımcı ısıtıcı |
| 17 | 60 | Yolcu bölmesi sigorta kutusu |
| 18 | 60 | Yolcu bölmesi sigorta kutusu |
| 19 | 60 | Kargo alanı sigorta kutusu |
| 20 | 60 | Kargo alanı sigorta kutusu |
| 21 | 60 | Güç kaynağı yönetimi |
| 22 | 30 | Ön cam sileceği |
| 23 | 40 | Yolcu bölmesi sigorta kutusu |
| 24 | 40 | marş |
| 25 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 26 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 27 | 40 | Yolcu bölmesi sigorta kutusu |
| 28 | 40 | Isıtıcı fan motoru |
| 29 | 30 | Elektrikli römork freni |
| 30 | 15 | Far yıkayıcılar |
| 31 | 15 | boynuzlar |
| 32 | 10 | Klima (Klima) |
| 33 | 5 | Korna. Isıtmalı ön cam. Benzin pompası |
| 34 | 40 | Isıtmalı ön cam, sol taraf |
| 35 | 40 | Isıtmalı ön cam, sağ taraf |
| 36 | 5 | Motor yönetim sistemi. Klima (Klima) |
| 37 | 25 | Yakıt sistemi |
| 38 | – | – |
| 39 | – | – |
| 40 | 5 | Sağ far viraj aydınlatması |
| 41 | 5 | Sol far viraj aydınlatması |
| 42 | 5 | Farlar |
| 43 | – | – |
| 44 | 10 | Isıtmalı direksiy10 |
| 45 | 5 | Uçan |
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2018)
| Numara. | Amper | Korumalı devre |
|---|---|---|
| 1 | 5 | Akıllı anahtar alıcısı, alarm sensörü, lastik basıncı izleme sistemi (TPMS) |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | – | – |
| 5 | 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 6 | 5 | Uyarlanabilir dinamikler. Elektriksel farklılaşma |
| 7 | – | – |
| 8 | 25 | Yolcu kapısı modülü |
| 9 | – | – |
| 10 | 5 | Isıtmalı yıkama jetleri |
| 11 | 10 | Römork geri vites lambaları |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | Fren pedalı anahtarı |
| 15 | 30 | ısıtmalı arka cam |
| 16 | 5 | hidrolik direksiy10 |
| 17 | 5 | Pasif giriş |
| 18 | 5 | Motor soğutma |
| 19 | 5 | Motor yönetim sistemi |
| 20 | 5 | Adaptif cruise c10trol |
| 21 | 5 | Merkezi k10sol anahtarları. Dıştan Takma Pano Anahtarları |
| 22 | 5 | Otomatik şanzıman |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Römork sis farları |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Yağmur sensörü. Yardımcı lamba anahtarı. Güç yönetimi Nem sensörü |
| 32 | 25 | Sürücü kapısı modülü |
| 33 | – | – |
| 34 | 10 | Yakıt kapağı |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız giriş |
| 38 | 15 | Ön cam yıkayıcı |
| 39 | 25 | Sol arka kapı modülü |
| 40 | 5 | Sürücü kapısı cam anahtarı |
| 41 | 5 | ağ geçidi modülü |
| 42 | 30 | Sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka kapı modülü |
| 45 | 30 | Ön yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | Mağaza |
| 48 | 15 | Römork k10ektörü güç kaynağı |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | 20 | çakmak |
| 53 | 20 | Saklama kutusu aksesuarı güç çıkışı |
| 54 | – | – |
| 55 | 20 | Arka k10sol aksesuarı güç çıkışı |
| 56 | 10 | Ek Kısıtlama Sistemi (SRS) |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Doluluk sensörü. Hava yastığı durum uyarı ışığı |
| 61 | 5 | motoru çalıştırma |
| 62 | – | – |
| 63 | 20 | Kargo alanı aksesuarı güç soketi |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Tanı |
| 67 | 15 | Römork |
| 68 | – | – |
| 69 | 15 | Otomatik şanzıman |
Bagaj sigorta kutusundaki sigorta yerleşimi (2018)
| Numara. | Amper [A] | Korumalı devre |
|---|---|---|
| FA1 | 30 | 4 tekerlekten çekiş sistemleri (4WD) |
| FA2 | 15 | Arka cam sileceği |
| FA3 | 5 | 4WD sistemi |
| FA4 | 10 | telematik |
| FA5 | 20 | Isıtmalı sürücü koltuğu |
| FA6 | 20 | Isıtmalı arka koltuk, sol taraf |
| FA7 | – | – |
| FA8 | – | – |
| FA9 | – | – |
| FA10 | 20 | Arka ısıtma ve havalandırma |
| FA11 | – | – |
| FA12 | – | – |
| FB1 | – | – |
| FB2 | – | – |
| FB3 | 10 | Gösterge Paneli |
| FB4 | 5 | ağ geçidi modülü |
| FB5 | 5 | Otomatik uzun far yardımcısı (AHBA) |
| FB6 | 5 | Kamera |
| FB7 | – | – |
| FB8 | 10 | Head-up Display (HUD) |
| FB9 | – | – |
| FB10 | 5 | Adaptif cruise c10trol |
| FB11 | 40 | Ses amplifikatörü |
| FB12 | 20 | Ses amplifikatörü |
| FD1 | 20 | Isıtmalı ön yolcu koltuğu |
| FD2 | 20 | Arka koltuk ısıtıcısı – sağ taraf |
| FD3 | 10 | Torpido gözü USB bağlantı noktası. Arka USB bağlantı noktası |
| FD4 | – | – |
| FD5 | 30 | Adaptif süspansiy10 |
| FD6 | 25 | Elektrikli bagaj kapağı |
| FD7 | 5 | Yardımcı ısıtıcı |
| FD8 | 5 | Yardımcı soğutma sıvısı pompası |
| FD9 | 5 | k10for rölesi |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
| 1 | 15 | Dokunmatik ekran, Entegre ön k10trol paneli |
| 2 | 10 | Ses yükseltici Ses video giriş / çıkış paneli |
| 3 | 10 | jestsel bagaj kapısı |
| 4 | 10 | Navigasy10, Telef10 |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Arka koltuk aktüatörleri. Arka koltuk eğlencesi |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka ısıtma ve havalandırma k10trol paneli |
| 16 | 20 | Yardımcı ısıtıcı |
