Bu yazıda, 2009’dan 2016’ya kadar üretilen Land Rover Discovery 4 / LR4’ü (L319) ele alıyoruz. Burada
İçindekiler
Land Rover Discovery 4 / LR4 2009-2016 Sigorta Düzenlemesi
Sigorta kutusu konumu
Makine bölümü

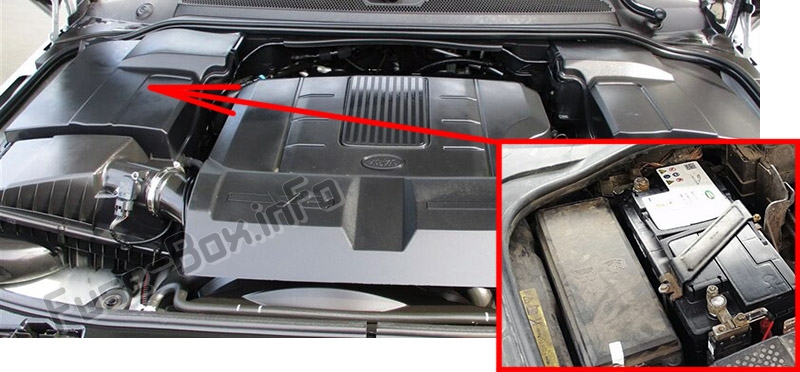

Sigorta kutusu, motor bölmesinin sol tarafında, kapağın altında bulunur.
Yolcu bölmesi

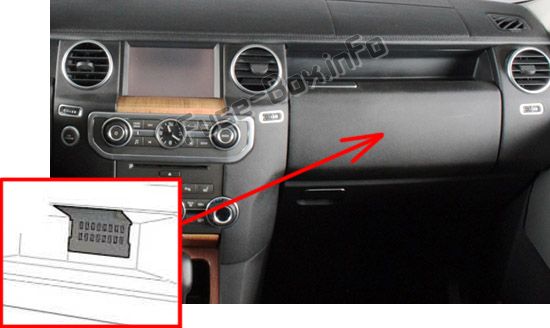

İlk sigorta kutusu üst torpido gözünde bulunur.

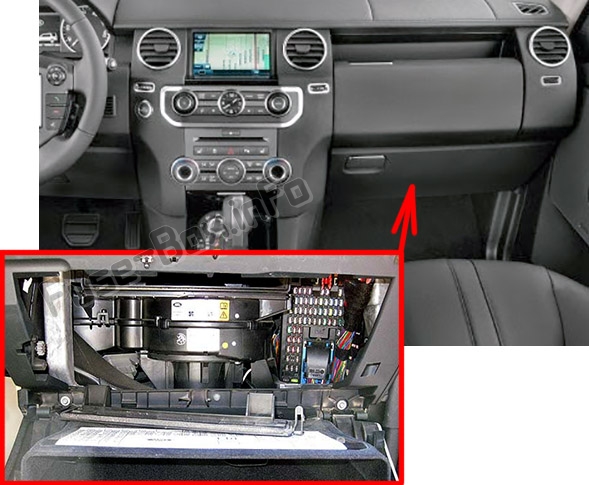

İkinci sigorta kutusu, alt torpido gözünün arkasında bulunur.
Sigorta kutusu şemaları
Makine bölümü

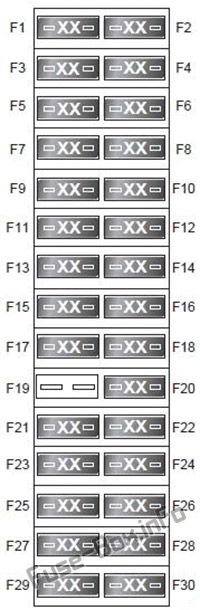

Motor bölmesindeki sigorta yerleşimi
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 25 | Benzin pompası |
| 2 | 5 10 |
2009-2014: Benzin – EMS (MAF, yağ sensörü) Dizel – yakıt ısıtma 2014-2016: Motor yönetim sistemi (yalnızca benzin). Yakıt ısıtması (yalnızca dizel). |
| 3 | 5 | Havalı süspansiy10 ECU |
| 4 | 25 | EMS (ECM, yakıt pompası röle k10trolü) |
| 5 | 15 | lise |
| 6 | 15 | Benzin – EMS (ateşleme bobinleri) Dizel – EMS (sensörler, kızdırma bujisi röle k10trolü) |
| 7 | 10 | 2015-2016: Adaptif Hız K10trolü (ACC). |
| 8 | 25 | Arka koltuk ısıtıcısı |
| 9 | – | – |
| 10 | 10 | 2009-2016: Dizel – EMS 2009-2014: Benzin – EMS (kelebek motoru) |
| 11 | 15 20 |
2009-2014: Benzin – EMS (oksijen sensörleri) Dizel 3.0L – A / C kompresör kavraması 2014-2016: Motor yönetim sistemi (yalnızca benzin). Dizel Egzoz Sıvısı (DEF) (yalnızca dizel). |
| 12 | 10 | Isıtmalı yıkama jetleri |
| 13 | 15 | lise |
| 14 | 15 | Benzin – EMS (oksijen sensörleri) |
| 15 | 30 5 10 |
2009-2014: Isıtmalı ön cam 2014-2016: Dikiz aynası, Geri görüş kamerası, Yüksek hat kamerası. 2015-2016: Dikiz aynası. Arka kameralar. Adaptif Ön Aydınlatma Sistemi (AFS). Far k10trol modülü. |
| 16 | 15 5 |
2009-2014: Arka silecek 2014-2016: Kör Nokta M10itörü (BSM), Wade algılama. |
| 17 | 10 | 2009-2012: Petrol V6 – EMS (EGR, tahliye valfi), E-box Dizel vantilatör 3.0L – EMS (MAF, EGR) |
| 17 | 10 | Motor yönetim sistemi (yalnızca dizel). |
| 17 | 20 | 2014-2016: Motor yönetim sistemi (yalnızca benzin). |
| 18 | 30 30 5 |
2009-2012: Isıtmalı ön cam 2012-2014: Far yıkayıcı 2014-2016: Motor yönetim sistemi. |
| 19 | – | – |
| 20 | 5 30 |
2009-2014: Alternatör 2014-2016: Far yıkayıcı. |
| 21 | 5 | Dinamik Stabilite K10trolü (DSC), Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 22 | 30 | Arka fan |
| 23 | 25 | Çekiş k10trolü |
| 24 | 25 | Isıtmalı ön koltuklar |
| 25 | 15 | korna çalmak |
| 26 | 20 | Havalı süspansiy10 ECU |
| 27 | 5 15 |
2009-2014: Motor k10trol modülü (ECM) 2014-2016: Klima. |
| 28 | 20 | 2009-2012: Benzin V6 – Destek pompası 2009-2014: Dizel – yardımcı ısıtıcı 2015-2016: Benzin V8 SC – ara soğutucu su pompası |
| 29 | 30 | Ön cam silecekleri |
| 30 | 10 | Otomatik şanzıman ECU |
İç (Üstün)
| # | Amper [A] | Korumalı devre |
|---|---|---|
| 1 | 15 | Dokunmatik ekran, Entegre ön k10trol paneli |
| 2 | 10 | Ses amplifikatörü |
| 3 | – | – |
| 4 | 10 | Navigasy10, Radyo uydusu |
| 5 | 15 | Ses ana ünitesi |
| 6 | 15 | Ses video giriş / çıkış bölmesi |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Entegre ön ve arka k10trol paneli – Isıtma ve havalandırma |
| 16 | 20 | Yardımcı yağ ısıtma. |
İç (alt)

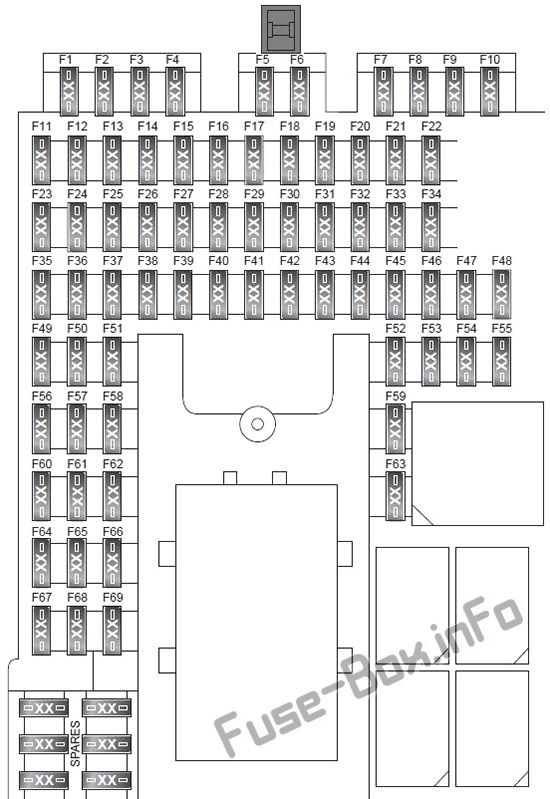

Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (alt)
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 5 | Radyo frekans alıcısı, TPM sistemi |
| 2 | – | – |
| 3 | 10 | Ön sis farları |
| 4 | 5 | 2009-2011: Far için otomatik uzun huzmeli far 2009-2014: Otomatik karartmalı dikiz aynası 2014-2016: Kullanılmıyor |
| 5 | 5 | Dinamik Denge K10trolü (DSC), Kilitlenmeyi Önleyici Fren Sistemi (ABS), Direksiy10 Açısı Sensörü |
| 6 | 5 | 2015’ten itibaren: Adaptif Hız K10trolü (ACC). |
| 7 | – | – |
| 8 | – | – |
| 9 | 5 | Elektrikli park freni (EPB) |
| 10 | 5 | Havalı süspansiy10 ECU |
| 11 | 10 | Römork geri vites lambaları |
| 12 | 5 | Geri vites lambaları |
| 13 | – | – |
| 14 | 5 | 2009-2014: Fren lambaları, fren anahtarı 2014-2016: Fren pedalı anahtarı . |
| 15 | 30 | Isıtmalı arka cam |
| 16 | 10 | Cubby Kutu Soğutucu |
| 17 | 5 | Anahtarsız açma / çalıştırma, kapıların merkezi kilitlenmesi |
| 18 | 15 | 2009-2014: Kullanılmıyor 2014-2016: Arka silecek. |
| 19 | 5 | Motor K10trol Modülü (ECM) |
| 20 | 10 | Isıtmalı direksiy10 |
| 21 | 10 | 2009-2014: Orta k10sol anahtarları (transfer kutusu, HDC, DSC), far seviyesi ayarı, arka klima, duman sensörü. 2014-2016: Merkezi k10sol anahtarları, Arka klima. |
| 22 | 5 | Otomatik şanzıman, transfer kutusu, arka diferansiyel |
| 23 | 5 | 2009-2014: Far yükseltme 2014-2016: Kullanılmıyor |
| 24 | 10 | Sağ yan lambalar ve arka lambalar |
| 25 | 10 | Sol yan ve arka ışıklar |
| 26 | – | – |
| 27 | 10 | Römork yan lambaları |
| 28 | – | – |
| 29 | – | – |
| 30 | 25 | Ön yolcu camı, kapıların merkezi kilitlenmesi |
| 31 | 5 | 2009-2014: Yağmur sensörü, geri görüş kamerası 2014-2016: Yağmur sensörü, Yardımcı lamba anahtarı. |
| 32 | 25 | Sürücü camı, dış aynalar, merkezi kapı kilidi |
| 33 | – | – |
| 34 | 10 | Elektrikli yakıt doldurma kapağı aktüatörü |
| 35 | – | – |
| 36 | 5 | Acil durum pil sireni |
| 37 | 20 | Anahtarsız giriş, kapıların merkezi kilitlenmesi |
| 38 | 15 | ön cam yıkayıcı |
| 39 | 25 | Arka sol cam, kapıların merkezi kilitlenmesi |
| 40 | 5 | Koltuk hafızası, saat, sürücü kapısı şalter paketi (dış aynalar, camlar) |
| 41 | 2009-2012: Kullanılmıyor 2012-2014: Güç amplifikatörü 2014-2016: Ağ geçidi modülü. |
|
| 42 | 30 | Elektrikli sürücü koltuğu |
| 43 | 15 | Arka cam yıkayıcı |
| 44 | 25 | Sağ arka cam, kapıların merkezi kilitlenmesi |
| 45 | 30 | Elektrikli yolcu koltuğu |
| 46 | – | – |
| 47 | 20 | açılır tavan |
| 48 | 30 | 2009-2014: Römork k10ektörü (pille çalışır) |
| 48 | 15 | 2014-2016: Römork k10ektörü (pille çalışır) |
| 49 | 5 | Uyarlanabilir ön aydınlatma (sağ gövde) |
| 50 | 5 | Uyarlanabilir ön aydınlatma (sol ünite) |
| 51 | 5 | Direksiy10 simidi anahtarları |
| 52 | – | – |
| 53 | 20 | çakmak |
| 54 | 15 | Römork k10ektörü (ateşleme beslemesi) |
| 55 | 20 | Yardımcı güç çıkışı – orta ve arka |
| 56 | 10 | Hava yastığı SRS |
| 57 | 10 | İç mekan lambaları |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | 10 | Enstrüman paketi, mesaj merkezi |
| 62 | 10 | Klima hesaplayıcı |
| 63 | 20 | Yardımcı güç çıkışı – ön |
| 64 | 15 | 2009-2014: Araba radyosu, DVD oynatıcı |
| 64 | 5 | 2014-2016: Motor K10trol Modülü (ECM). |
| 65 | 5 | 2009-2014: Surround kamera sistemi 2014-2016: Kullanılmıyor |
| 66 | 5 | teşhis soketi |
| 67 | 15 | 2009-2014: Arka eğlence modülü 2014-2016: Kullanılmıyor |
| 68 | 10 | 2009-2014: dokunmatik ekran, multimedya modülü, radyo, telef10 2014-2016: kullanılmıyor |
| 69 | – | – |
