Land Rover Discovery 3 / LR3 2004-2009 Sigorta Düzenlemesi
Pano sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu torpido gözünün arkasında bulunur.

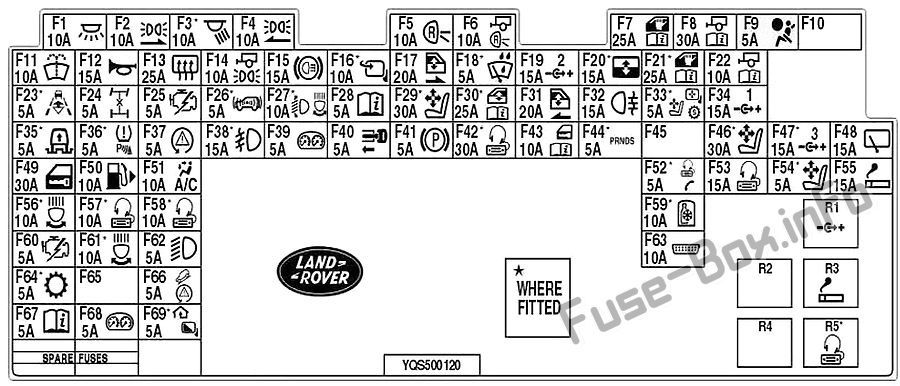

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Korumalı devreler | A |
|---|---|---|
| 1 | İç aydınlatmalar – torpido gözü lambası, makyaj aynası lambası, okuma lambaları, değiştirilebilir tavan lambaları. Elektrikli koltuklar (hafızasız). | 10 |
| 2 | Sağ yan ışıklar | 10 |
| 3 | 2005 yılına kadar: tiyatro lambaları | 10 |
| 4 | Sol yan ışıklar | 10 |
| 5 | Geri vites lambaları | 10 |
| 6 | Römork geri vites lambası | 10 |
| 7 | Sürücü penceresi | 25 |
| 8 | Römork alımı (pille çalışır) | 30 |
| 9 | 2006’ya kadar: 2007’den itibaren SRS : Hava yastıkları |
5 |
| 10 | – | – |
| 11 | Ön cam yıkama pompası | 15/10 |
| 12 | korna çalmak | 15 |
| 13 | Isıtmalı arka cam | 25 |
| 14 | Römork yan ışığı | 10 |
| 15 | Fren lambaları, Fren anahtarı | 15 |
| 16 | Elektrikli katlanır ayna | 10 |
| 17 | Sağ arka cam | 20 |
| 18 | Yağmur sensörü, ortam ışığı sensörü (otomatik lambalar) | 5 |
| 19 | Yardımcı elektrik prizi – 2. sıra koltuklar | 15 |
| 20 | açılır tavan | 15 |
| 21 | yolcu penceresi | 25 |
| 22 | Kamy10et römorku (ateşleme beslemesi) | 10 |
| 23 | – | – |
| 24 | Transfer kutusu – merkez diferansiyel, Terrain Resp10se | 5 |
| 25 | Motor K10trol Modülü (ECM) | 5 |
| 26 | Acil durum pil sireni | 5 |
| 27 | Uyarlanabilir ön aydınlatma / Far yükseklik ayarı | 10 |
| 28 | Motor bölmesi sigorta kutusu – ateşleme | 5 |
| 29 | Elektrikli yolcu denizi | 30 |
| 30 | – | – |
| 31 | Sol arka cam | 20 |
| 32 | Arka sis farları | 15 |
| 33 | Ayna ayarı, otomatik şanzıman seçici, elektrikli yolcu koltuğu (2005’e kadar). | 5 |
| 34 | Yardımcı elektrik prizi – ön koltuklar | 15 |
| 35 | Havalı süspansiy10 ECU | 5 |
| 36 | Park Mesafe K10trolü, lastik basıncı izleme sistemi | 5 |
| 37 | Dinamik stabilite k10trolü | 5 |
| 38 | Ön sis farları | 15 |
| 39 | Paketlenmiş enstrümanlar | 5 |
| 40 | giriş yönü | 5 |
| 41 | Elektrikli park freni (EPB) | 5 |
| 42 | Ses amplifikatörü | 30 |
| 43 | Radyo frekans alıcısı, lastik basıncı izleme sistemi | 10 |
| 44 | Otomatik şanzıman seçici | 5 |
| 45 | – | – |
| 46 | Elektrikli sürücü koltuğu | 30 |
| 47 | Yardımcı Priz – 3. Sıra Koltuklar | 15 |
| 48 | Arka cam sileceği | 15 |
| 49 | Merkezi kapı kilitleme | 30 |
| 50 | Elektrikli yakıt doldurma kapağı aktüatörü | 10 |
| 51 | Klima hesaplayıcı | 10 |
| 52 | Telef10, trafik mesaj merkezi | 5 |
| 53 | Multimedya modülü, ses ünitesi, DVD oynatıcı | 15 |
| 54 | Elektrikli koltuk – hafıza, bel pompası | 5 |
| 55 | çakmak | 15 |
| 56 | Uyarlanabilir ön aydınlatma (sol ünite) | 10 |
| 57 | Arka koltuk eğlence modülü | 10 |
| 58 | Telef10, dokunmatik ekran, multimedya modülü, TV alıcısı | 10 |
| 59 | Cubby Kutu Soğutucu | 10 |
| 60 | Motor K10trol Modülü (ECM) | 5 |
| 61 | Uyarlanabilir ön aydınlatma (sağ gövde) | 10 |
| 62 | Kısa huzmeli farlar, otomatik lambalar | 5 |
| 63 | teşhis soketi | 10 |
| 64 | Otomatik şanzıman ECU | 5 |
| 65 | – | – |
| 66 | HDC anahtarı, fren anahtarı, direksiy10 açısı sensörü, DSC anahtarı | 5 |
| 67 | Otomatik lambalar | 5 |
| 68 | Paketlenmiş enstrümanlar | 5 |
| 69 | Otomatik kararan iç aynalar Elektrokromatik ayna , Homelink (2005’e kadar). |
5 |

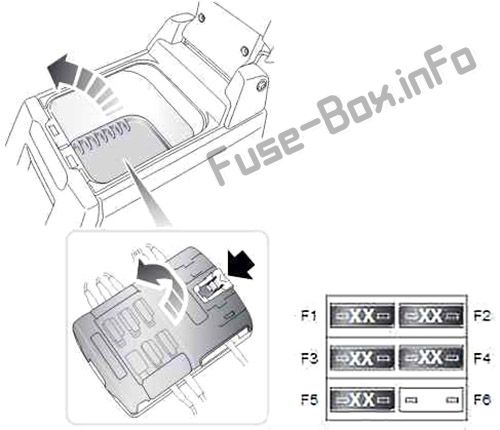

Uydu sigorta kutusu

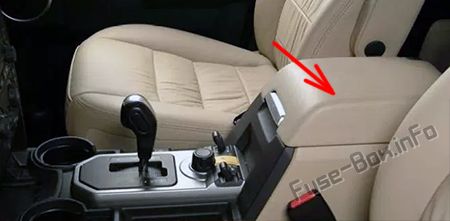

Orta k10solun saklama kutusunun alt kısmında bulunur.
| Numara. | Korumalı devreler | A |
|---|---|---|
| 1 | interkom | 5 |
| 2 | Deniz Kızı | 20 |
| 3 | Gizli lambalar | 5 |
| 4 | etiket | 10 |
| 5 | Pil Durumu M10itörü | 3 |
| 6 | Ek ekipman | 30 |
Motor bölmesi sigorta kutusu

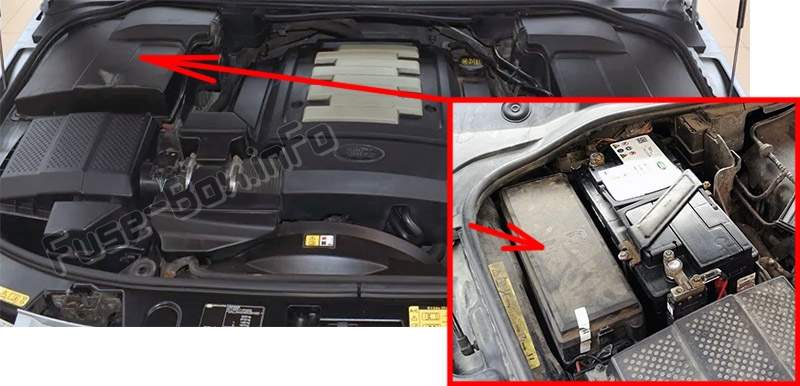

Sigorta kutusu konumu

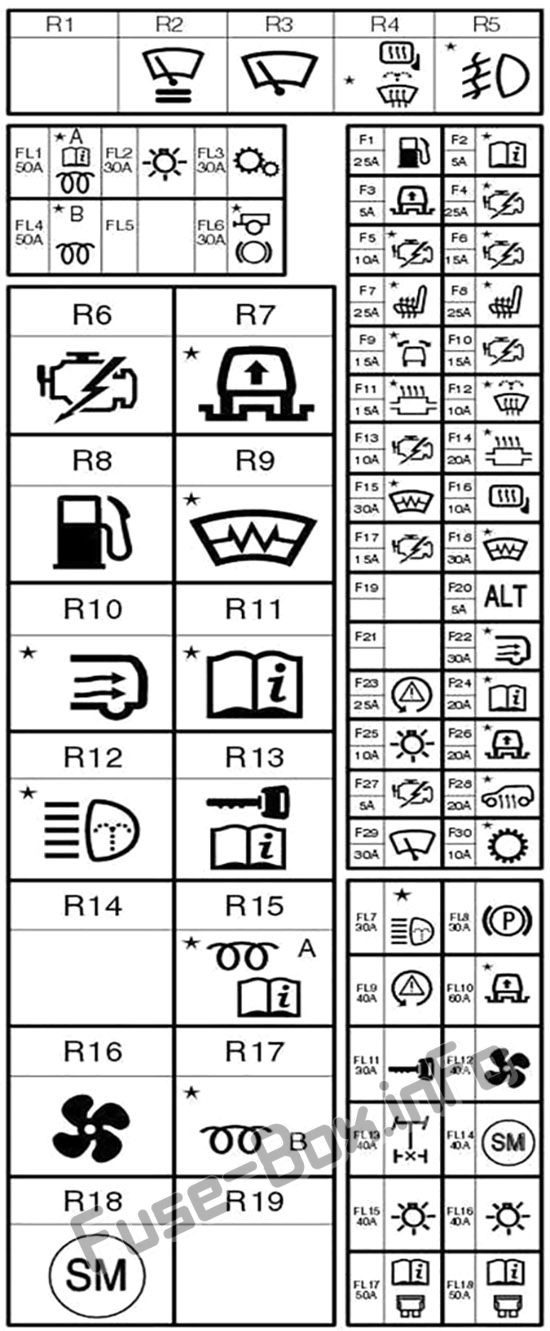

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Korumalı devreler | A |
|---|---|---|
| 1 | Benzin pompası | 25 |
| 2 | – | – |
| 3 | Havalı süspansiy10 ECU | 5 |
| 4 | Dizel – dizel EMS (ECU röle k10trolü ve yakıt pompası) | 25 |
| 5 | Benzin – EMS benzin (boşaltma valfi, EGR, emme manifoldu ayar valfi), E-Box fanı | 10 |
| 6 | EMS benzin (ateşleme bobinleri) | 15 |
| 6 | 2007’den itibaren: Dizel EMS (Sensörler ve ön ısıtma röle k10trolü) | 15 |
| 7 | Ön koltuk ısıtması | 25 |
| 8 | Arka koltuk ısıtıcısı | 25 |
| 9 | 2005’e kadar: aktif yuvarlanma k10trolü | 15 |
| 10 | Benzin – benzinli EMS (gaz kelebeği motoru, MAF), soğutma fanı | 15 |
| 10 | Dizel – soğutma fanı | 15 |
| 11 | Benzin – benzin EMS (arka oksijen sensörleri) | 15 |
| 12 | Isıtmalı yıkama jetleri | 10 |
| 13 | Benzin – benzin EMS (ECU, VVT ve yakıt pompası röle k10trolü) | 10 |
| 13 | EMS dizel (PCV, VCV) | 10 |
| 14 | Benzin – EMS benzin (ön oksijen sensörleri) | 20 |
| 15 | Isıtmalı ön cam | 30 |
| 16 | Isıtmalı dış aynalar | 10 |
| 17 | Benzin – benzin EMS (enjektörler) | 15 |
| 17 | EMS dizel (MAF, EGR), E-Box fanı | 15 |
| 18 | Isıtmalı ön cam | 30 |
| 19 | – | – |
| 20 | Alternatör | 5 |
| 21 | – | – |
| 22 | Arka fan | 30 |
| 23 | Dinamik stabilite k10trol sistemi | 25 |
| 24 | Benzin – fren takviye pompası | 20 |
| 25 | Işık anahtarı | 10 |
| 26 | Havalı süspansiy10 ECU | 20 |
| 27 | Motor K10trol Modülü (ECM) | 5 |
| 28 | Dizel – yardımcı ısıtıcı | 20 |
| 29 | Ön cam silecekleri | 30 |
| 30 | Otomatik şanzıman ECU | 10 |
Çeki demiri sigorta kutusu

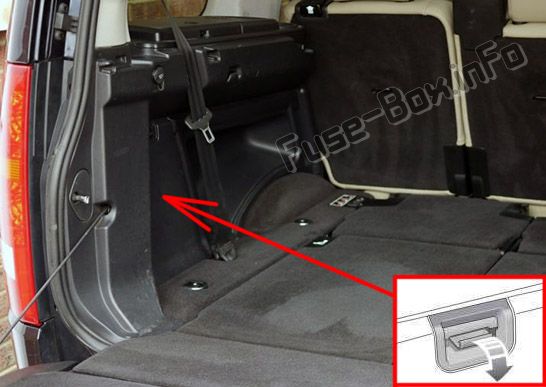

Arka bölmenin sol tarafında 1 kılıfın arkasında bulunur.
| Numara. | Korumalı devreler | A |
|---|---|---|
| 1 | Fren lambası | 7.5 |
| 2 | Ateşleme gücü | 15 |
| 3 | akülü | 15 |
| 4 | Arka sis farları | 7.5 |
| 5 | Sağ arka ışık | 5 |
| 6 | Plaka ve sol arka ışık | 5 |
