Bu yazıda 1998’den 2004’e kadar üretilen Land Rover Discovery 2’yi (L318) ele alıyoruz. Burada
İçindekiler
Land Rover Discovery 2 1998-2004 Sigorta Düzenlemesi
İç sigorta kutusu

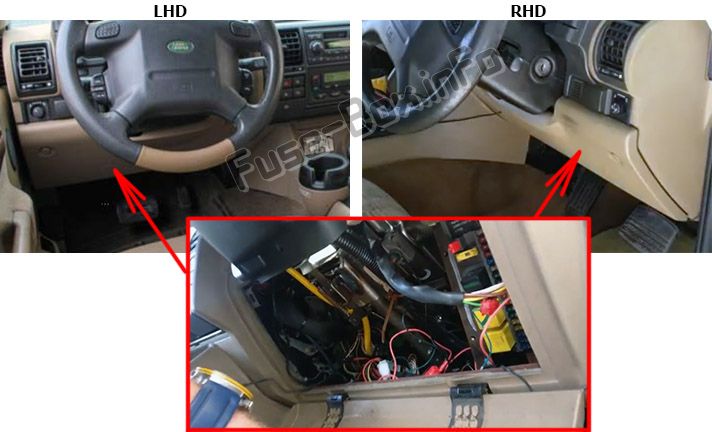

Sigorta kutusu konumu
Panelin arkasında direksiy10 simidinin altında bulunur.

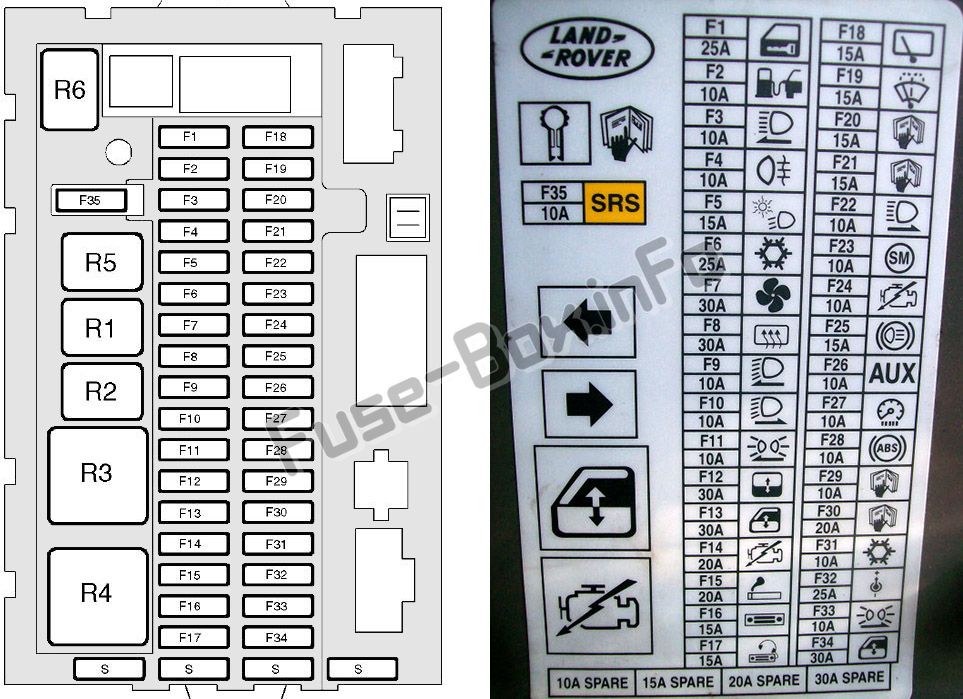

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | A | Korumalı devre |
|---|---|---|
| 1 | 25 | Merkezi kapı kilitleme |
| 2 | 10 | Yakıt doldurma kapağı açıklığı |
| 3 | 10 | Gösterge paketi Anahtar aydınlatması |
| 4 | 10 | Sis farları – arka |
| 5 | 10 | Uzun huzme – Sol |
| 6 | 25 | Klima fanı – arka |
| 7 | 30 | Isıtıcı fan – ön |
| 8 | 30 | Isıtmalı arka cam Isıtmalı aynalar |
| 9 | 10 | Normal far huzmesi – Sol |
| 10 | 10 | Normal far huzmesi – Sağ |
| 11 | 10 | Yan ve arka lambalar – Sol Plaka aydınlatması Anahtar aydınlatması Römork soketi |
| 12 | 30 | açılır tavan |
| 13 | 30 | Elektrikli camlar – arka |
| 14 | 20 | Ateşleme bobinleri |
| 15 | 20 | Çakmak İç aydınlatma Isıtmalı koltuklar Makyaj aynası aydınlatması |
| 16 | 15 |
Park uzaktan kumandalı saatli radyo Arka kulaklıklar |
| 17 | 15 | Radyo amplifikatörü Hoparlörler |
| 18 | 15 | Silecek motoru – arka |
| 19 | 15 | Silecek motoru – ön Ön cam yıkayıcı – ön |
| 20 | 15 | İç aydınlatma Saat / radyo hafızası Motor yeniden mobilizasy10 CD çalar i / kilit tuşu Teşhis |
| 21 | 15 | Transfer kutusu Sesli uyarı alarmı Shift i / lock |
| 22 | 10 | Uzun far – Sağ |
| 23 | 10 | marş |
| 24 | 10 | Alternatör Otomatik şanzıman Motor yönetimi |
| 25 | 15 | Işıklar fren lambaları geri |
| 26 | 10 | Yardımcı devre röleleri |
| 27 | 10 | İniş k10trol aletleri |
| 28 | 10 | Kendiliğinden yayılan süspansiy10 Kilitlenme önleyici frenleme |
| 29 | 10 | Aktif Viraj İyileştirme (ACE) |
| 30 | 20 | Hız sabitleyici Elektrikli aynalar Ön cam yıkayıcı – arka |
| 31 | 10 | Klima fanı – ön |
| 32 | 25 | Aksesuar soketi |
| 33 | 10 | Yan ve arka lambalar – Sağ Radyo Römork soketi Işık anahtarı |
| 34 | 30 | Elektrikli camlar – ön |
| 35 | 10 | Hava yastığı SRS |
Motor bölmesi sigorta kutusu

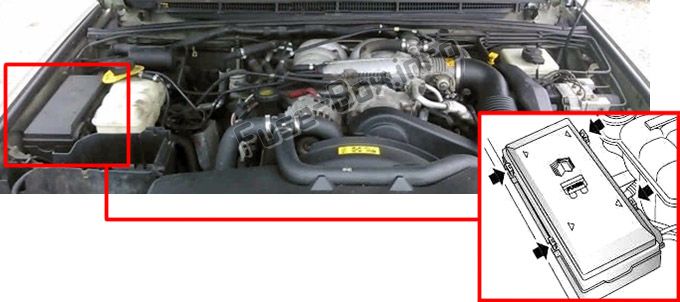

Sigorta kutusu konumu

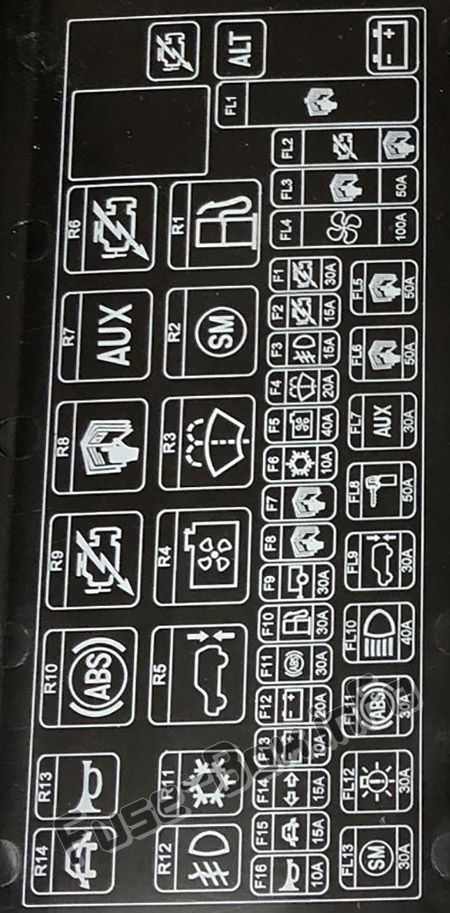

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | A | Korumalı devre |
|---|---|---|
| 1 | 30 | Yakıt enjektörleri |
| 2 | 15 | Motor yönetim sistemi |
| 3 | 15 | Ön sis farları |
| 4 | 20 | Far yıkayıcılar |
| 5 | 40 | Soğutma fanları |
| 6 | 10 | Klima |
| 7 | 40 | Isıtmalı ön cam – Sol |
| 8 | 40 | Isıtmalı ön cam – Sağ |
| 9 | 30 | Römork ışıkları |
| 10 | 30 | Benzin pompası |
| 11 | 30 | ABS valfi |
| 12 | 20 | Otomatik vites |
| 13 | 10 | Vücut K10trol Ünitesi (BCU) |
| 14 | 15 | Sinyal lambaları Tehlike uyarı lambaları |
| 15 | 15 | Aktif Viraj İyileştirme (ACE) |
| 16 | 10 | korna çalmak |

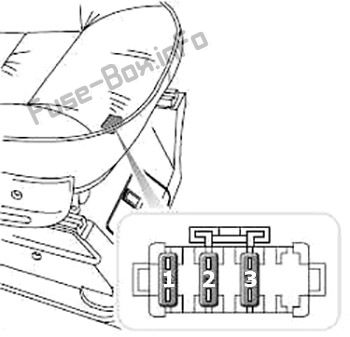

Koltuk altındaki sigortalar
Her ön koltuğun altında bulunur.
| Numara. | A | Korumalı devre |
|---|---|---|
| 1 | 3 | Bel desteği – solenoid |
| 2 | 3 | Bel desteği – pompa |
| 3 | 40 | Elektrikli Koltuklar |
