Bu yazıda, 1989’dan 1998’e kadar mevcut olan ilk nesil Land Rover Discovery’yi (Seri I) ele alıyoruz. Burada
İçindekiler
Land Rover Discovery Sigorta Düzenlemesi (I Serisi)
Çakmak sigortası (soket): Ön panel sigorta kutusunda 6 adet.
İç sigorta kutusu

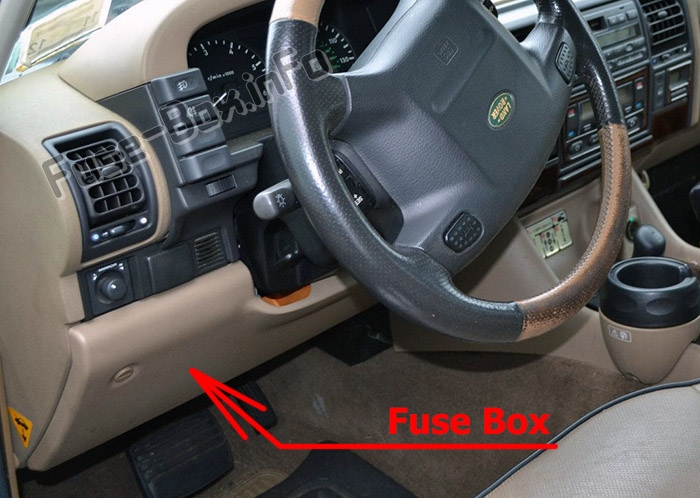

Sigorta kutusu konumu
Direksiy10 simidinin altındaki panelin arkasında bulunur (düz 1 şeyle, her iki kelepçeyi de saat yönünün tersine çevirin ve paneli indirin).

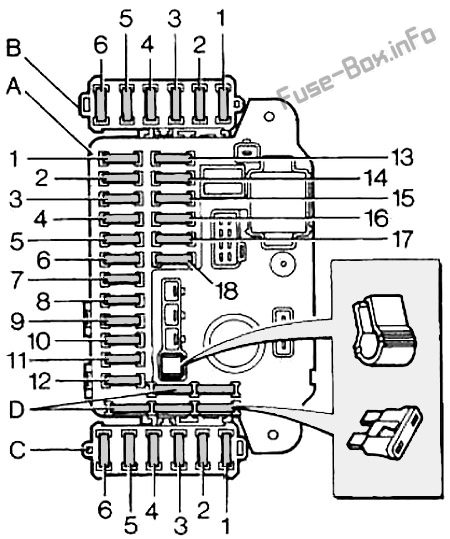

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 15A | Stop lambaları, göstergeler |
| 2 | 10 A | K10um lambası (sol taraf) |
| 3 | 10 A | Radyo / kaset / CD çalar |
| 4 | 10 A | Uzun huzmeli farlar (sağ taraf) |
| 5 | 10 A | Uzun huzmeli farlar (sol taraf) |
| 6 | 20A | çakmak |
| 7 | 10 A | Hava yastığı SRS |
| 8 | 10 A | K10um lambaları (sağ taraf) |
| 9 | 10 A | Arka sis farları |
| 10 | 10 A | Kısa far (sağ taraf) |
| 11 | 10 A | Kısa far (sol taraf) |
| 12 | 10 A | Çok işlevli ünite |
| 13 | 10 A | Çok işlevli ünite için ateşleme güç kaynağı |
| 14 | 10 A | Gösterge paneli, saat, hız sensörü, SRS (ikincil) |
| 15 | 10 A | Klima, pencereler |
| 16 | 20A | Ön cam yıkayıcı ve silecekleri (ön) |
| 17 | 10 A | Marş, kızdırma bujisi |
| 18 | 10 A | Ön cam yıkayıcı ve silecekleri (arka), aynalar, hız sabitleyici |
| NS | Yedek sigortalar | |
| 1 | 30A | Elektrikli camlar – ön |
| 2 | 30A | Elektrikli camlar – arka |
| 3 | 10 A | Kilitlenme önleyici frenleme |
| 4 | 15A | Merkezi kapı kilitleme |
| 5 | 30A | Elektrikli açılır tavan |
| 6 | 20A | Römork ışıkları |
| 1 | 15A | Hırsız alarmı |
| 2 | 20A | Far yıkayıcılar |
| 3 | 10 A | Motor yönetimi |
| 4 | 5A | ABS Fren sistemi |
| 5 | 10 A | Hırsız alarmı |
| 6 | 25A | Arka klima, ısıtma |
Motor bölmesi sigorta kutusu

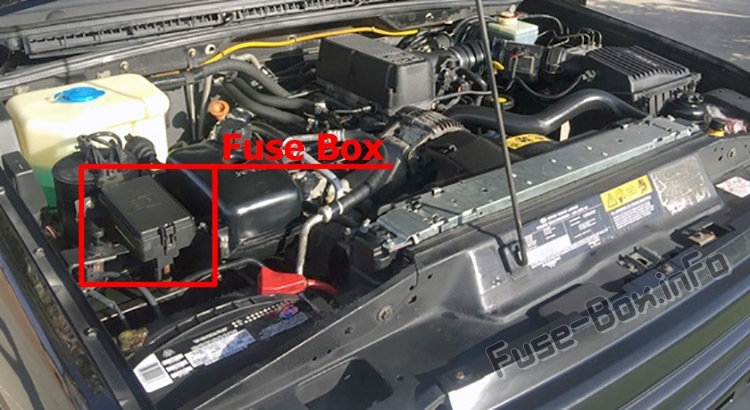

Sigorta kutusu konumu

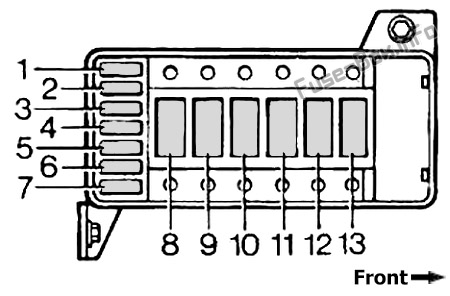

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 30A | Isıtmalı arka cam |
| 2 | 20A | Işıklar |
| 3 | 30A | Klima |
| 4 | 30A | Tehlike uyarı ışıkları, korna |
| 5 | 30A | Kilitlenme önleyici frenleme |
| 6 | 5A | Benzin pompası |
| 7 | 20A | Yakıt sistemi |
| 8 | ABS pompaları | |
| 9 | Ateşleme devreleri | |
| 10 | Aydınlatma | |
| 11 | Pencere regülatörü, merkezi kapı kilidi, arka fan | |
| 12 | Isıtma Klima | |
| 13 | Jeneratör |
