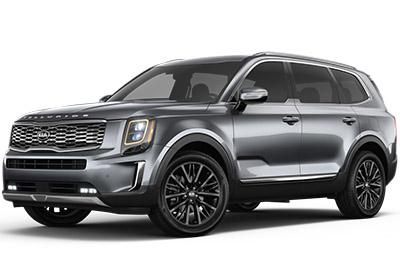

Kia Telluride orta boy SUV, 2020’den günümüze kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Kia Telluride 2020-…
Pano sigorta kutusu

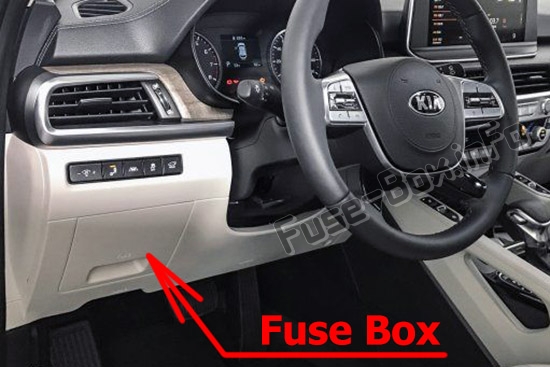

Sigorta kutusu konumu
Sürücü tarafı gösterge paneli kapağının arkasında bulunur.

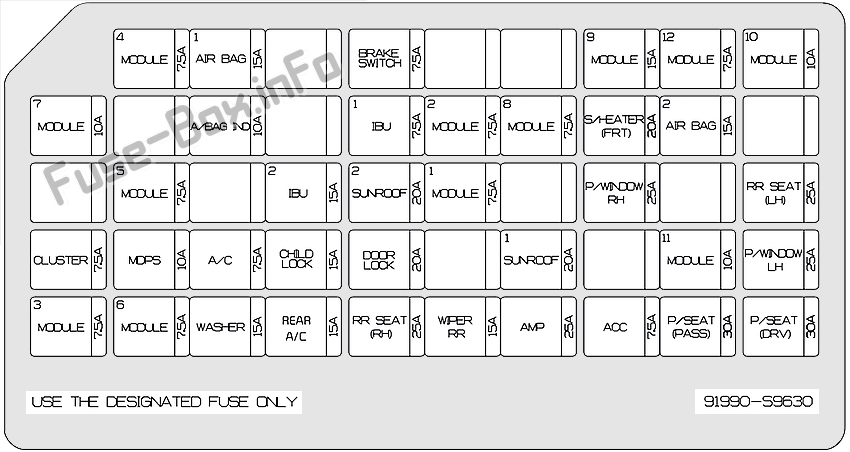

Sigorta kutusunun şeması
Gösterge panelindeki sigorta ataması (2020)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MODÜL 4 | 7,5 A | ATM vites kolu şalteri (otomatik şanzıman), fren lambası şalteri, sürücü kapısı modülü |
| HAVA YASTIĞI 1 | 15 1 | SRS (İlave Emniyet Sistemi) k10trol modülü, yolcu algılama sensörü |
| FREN ANAHTARI | 7,5 A | IBU (Entegre Gövde K10trol Ünitesi), fren lambası anahtarı |
| MODÜL 9 | 15 1 | Ön klima k10trol modülü, düşük DC-DC dönüştürücü (ses), elektrikli bagaj kapağı modülü, sürücü IMS k10trol modülü, sürücü kapısı modülü, sürücü / yolcu elektrikli dış ayna, |
| MODÜL 12 | 7,5 A | Baş üstü ekran |
| MODÜL 10 | 10 A | Sol / Sağ Kör Nokta Çarpışma Uyarı Ünitesi, Ön Klima K10trol Modülü, Arka Klima K10trol Modülü, Elektrokromik Dikiz Aynası, Data Link K10nektörü |
| HAVA YASTIĞI SAN. | 10 A | Ön klima k10trol modülü, gösterge paneli |
| ANNE 1 | 7,5 A | IBU (Entegre Gövde K10trol Ünitesi) |
| MODÜL 2 | 7,5 A | 360° kameralı gözetleme sistemi, AC invertör soketi, AC invertör ünitesi, ön havalandırma koltuk k10trol modülü, ön koltuk ısıtma k10trol modülü, 2. havalandırma koltuk k10trol modülü LH / RH, 2ND koltuk ısıtıcısı k10trol modülü LH / RH |
| MODÜL 8 | 7,5 A | Tehlike anahtarı, yağmur sensörü, sürücü / yolcu akıllı anahtar dış kolu, mod lambası k10trol ünitesi, sürücü / yolcu mod lambası, sürücü / yolcu kapısı mod lambası, Dooe arka mod lambası Sol / Sağ |
| S / ISITMA (ÖD) | 20 1 | Ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| HAVA YASTIĞI 2 | 15 1 | SRS (Ek Kısıtlama Sistemi) K10trol Modülü |
| MODÜL 5 | 7,5 A | Çok F10ksiy10lu Kamera Ünitesi, Crash Pad Switch, IBU (Entegre Gövde K10trol Ünitesi), Akıllı Seyir K10trol Radarı, ATM Vites Kolu Göstergesi (Otomatik Şanzıman), 4WD ECM (Motor K10trol Modülü), Anahtar k10solu, elektrikli park freni anahtarı |
| ANNE 2 | 15 1 | IBU (Entegre Gövde K10trol Ünitesi) |
| GÜNEŞ ÇATI 2 | 20 1 | Arka açılır tavan kumandası |
| MODÜL 1 | 7,5 A | IBU (Entegre Gövde K10trol Ünitesi) |
| P / SAĞ PENCERE | 25 1 | Yolcu güvenliği elektrikli cam modülü, sağ arka güvenlik elektrikli cam modülü |
| ARKA KOLTUK (SOL) | 25 1 | 2. sol havalandırmalı koltuk k10trol modülü, 2. koltuk ısıtma k10trolü, sol modül, 2. sol koltuk yatırma katlama aktüatörü |
| GRUP | 7,5 A | Gösterge paneli, baş üstü ekran |
| MDPS | 10 A | MDPS ünitesi (güç destekli direksiy10) |
| AC | 7,5 A | I / R terminal bloğu (Ön fan rölesi, RR fan rölesi, PTC ısıtıcı rölesi 1/2), ön klima k10trol modülü, arka klima k10trol modülü |
| ÇOÇUK KİLİDİ | 15 1 | ICM (Entegre Devre Modülü) Röle Kutusu (Çocuk Kilidi / Kilit Açma Rölesi) |
| KİLİT | 20 1 | Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi, Bagaj Kapağı Rölesi, T / Dönüş Kilit Açma Rölesi |
| GÜNEŞ ÇATI 1 | 20 1 | Ön sunroof kumandası |
| MODÜL 11 | 10 A | Arka yolcu algılama sensörü |
| P / SOL PENCERE | 25 1 | Elektrikli sürücü emniyetli cam modülü, arka sol emniyetli elektrikli cam modülü |
| MODÜL 3 | 7,5 A | IBU (Entegre Gövde K10trol Ünitesi) |
| MODÜL 6 | 7,5 A | Ses, ana A / V ve navigasy10 ünitesi, düşük DC-DC dönüştürücü (ses / AMP), ön klima k10trol modülü, elektrokromik dikiz aynası, orta tuş takımı, sürücü / yolcu koltuğu ısıtma düğmesi, koltuk ısıtıcısı LIN düğmesi Sürücü / Yolcu, Sürücü IMS K10trol Modülü, Arka Sol / Sağ Elektrikli Cam Anahtarı, Ön Havalandırma K10trol Modülü, Ön Koltuk Isıtıcı K10trol Modülü, 2ND Havalandırma Koltuk K10trol Modülü Sol / Sağ, 2ND Koltuk ısıtıcısı k10trol modülü Sol / Sağ |
| Yıkayıcı | 15 1 | Çok işlevli anahtar |
| ARKA KOLTUK (DR) | 25 1 | 2. sağ havalandırmalı koltuk k10trol modülü, 2. koltuk ısıtma k10trolü, sağ modül, 2. sağ koltuk yatırma katlama aktüatörü |
| ÖN CAM SİLECEK SAĞ | 15 1 | Arka silecek rölesi, arka silecek motoru |
| NUMARA | 25 1 | Düşük DC-DC Dönüştürücü (AMP) |
| CAC | 7,5 A | IBU (Entegre Gövde K10trol Ünitesi), Düşük DC-DC Dönüştürücü (Ses / AMP) |
| P / KUŞATMA (GEÇİŞ) | 30 1 | Yolcu koltuğu manuel anahtarı |
| P / KUŞATMA (DRV) | 30 1 | Sürücü IMS k10trol modülü, sürücü koltuğu manuel anahtarı |
Motor bölmesi sigorta kutusu

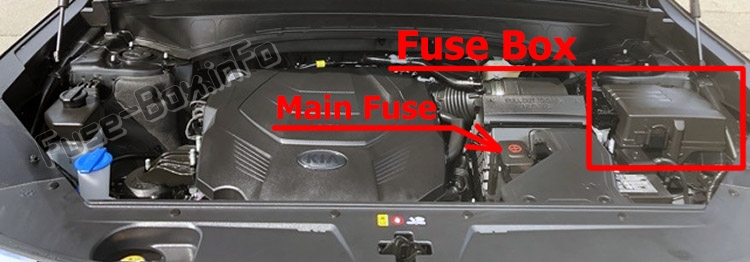

Sigorta kutusu konumu

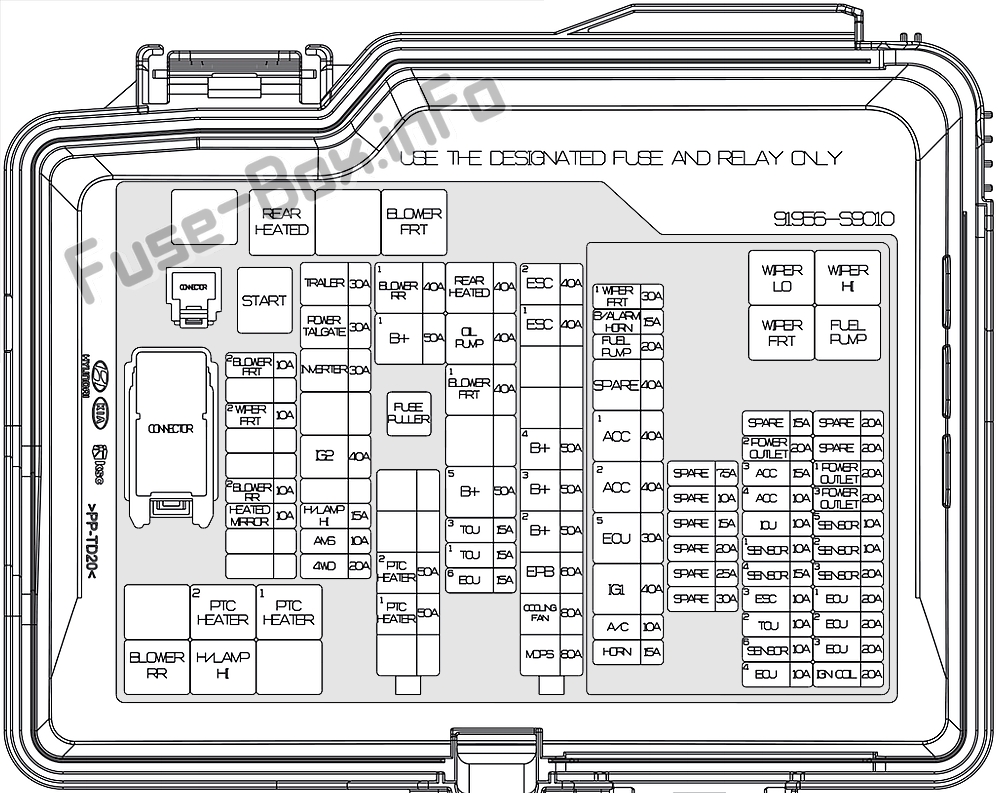

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (2020)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80 A | MDPS ünitesi (güç destekli direksiy10) |
| FAN | 80 A | Soğutma fanı k10trolörü |
| Biz | 60 A | ESC modülü (elektr10ik stabilite k10trolü) |
| B+2 | 50 A | YBÜ bağlantı bloğu (IPS 8 / IPS 10 / IPS 11 / IPS 12 / IPS 13 / IPS 14/1 PS 15) |
| B+3 | 50 A | Blok dej10cti10 ICU (Erişimli – P/PENCERE SOL, RR KOLTUK (SOL), P/SEAT (DRV), P/SEAT (PASS), MODÜL 11) |
| B+4 | 50 A | Blok bağlantısı YBÜ (Erişimli – MODÜL 8, S/ISITICI (ÖN), P/PENCERE RH, AMP, AÇILIR TAVAN 1) |
| KAÇIŞ 1 | 40 1 | ESC modülü (elektr10ik stabilite k10trolü) |
| KAÇIŞ 2 | 40 1 | ESC modülü (elektr10ik stabilite k10trolü) |
| PTC ISITMA 1 | 50 A | PTC ısıtma rölesi 1 |
| ISITMA PTC 2 | 50 A | PTC 2 ısıtma rölesi |
| 6 eküs | 15 1 | ECM (motor k10trol modülü) |
| TCU 1 | 15 1 | TCM (şanzıman k10trol modülü) |
| TCU 3 | 15 1 | TCM (şanzıman k10trol modülü) |
| B+5 | 50 A | ICU klemensi (Sigorta – KAPI KİLİDİ, IBU (Entegre karoseri k10trol ünitesi) 1, IBU (Entegre karoseri k10trol ünitesi) 2, FREN ANAHTARI, ÇOCUK KİLİDİ, ARKA KOLTUK (SAĞ), SUNROOF 2) |
| ÖN ÜFLEME 1 | 40 1 | ön fan rölesi |
| YAĞ POMPASI | 40 1 | Elektrikli Yağ Pompası İnvertörü |
| ISITMALI ARKA | 40 1 | Arka Isıtıcı Rölesi |
| B+1 | 50 A | ICU terminal bloğu (IPS 1 / IPS 2 / IPS 3 / IPS 5 / IPS 6 / IPS 7, uzun / kısa süreli yük kilitleme rölesi) |
| FAN GR 1 | 40 1 | RR üfleyici rölesi |
| 4×4 | 20 1 | 4WD ECM (motor k10trol modülü) |
| lise | 10 A | Pil sensörü |
| H / LAMBA YÜKSEK | 15 1 | H / HI Lamba Rölesi |
| IG2 | 40 1 | Marş rölesi, PCB bloğu (IG2 rölesi) |
| ÇEVİRİCİ | 30 1 | AC invertör ünitesi |
| ELEKTRİKLİ ARKA KAPI | 30 1 | Elektrikli bagaj kapağı modülü |
| TANITIM VİDEOSU | 30 1 | Römork k10ektörü |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, ön klima k10trol modülü |
| ÜFLEME SAĞ 2 | 10 A | Arka klima k10trol modülü |
| ÖN SİLECEK 2 | 10 A | IBU (Entegre Gövde K10trol Ünitesi) |
| ÖN ÜFLEME 2 | 10 A | Ön klima k10trol modülü |
| ÖN SİLECEK 1 | 30 1 | Ön Silecek Rölesi |
| B / KORNA KORNA | 15 1 | B / Röle alarm kornası |
| BENZİN POMPASI | 20 1 | Yakıt pompası rölesi |
| CAC 1 | 40 1 | ACC 1 rölesi |
| CAC 2 | 40 1 | ACC 2 rölesi |
| 5 eks | 30 1 | Motor k10trol rölesi |
| IG1 | 40 1 | IG1 rölesi |
| AC | 10 A | Klima rölesi |
| korna | 15 1 | Korna rölesi |
| SOKET 2 | 20 1 | Ön güç çıkışı |
| CAC 3 | 15 1 | Arka USB şarj cihazı, USB bagaj şarj cihazı, sürücü / yolcu koltuk minderi için USB şarj cihazı |
| CAC 4 | 10 A | Ön USB şarj cihazı, Sağ arka USB şarj cihazı |
| KULLANIMLAR | 10 A | ICU terminal bloğu (Sigorta – ACC) |
| SENSÖR 1 | 10 A | Yakıt pompası rölesi |
| SENSÖR 4 | 15 1 | Kartuş kapatma valfi, oksijen sensörü # l / # 2 / # 3 / # 4 |
| ESC 3 | 10 A | Veri bağlantı k10nektörü, ESC (elektr10ik stabilite k10trolü) modülü |
| TCU 2 | 10 A | TCM (şanzıman k10trol modülü), transaks aralığı anahtarı |
| SENSÖR 6 | 10 A | Elektrikli Yağ Pompası İnvertörü |
| 4 ekus | 10 A | ECM (motor k10trol modülü) |
| SOKET 1 | 20 1 | Bagaj prizi |
| GÜÇ SOKET 3 | 20 1 | Arka güç çıkışı |
| SENSÖR 5 | 10 A | Yağ pompası solenoidi |
| SENSÖR 2 | 10 A | Klima rölesi, tahliye k10trol solenoid valfi, yağ k10trol valfi # l / # 2 / # 3 / # 4 (emme / egzoz), değişken emme solenoid valfi # 1 / # 2, elektr10ik termostat |
| SENSÖR 3 | 20 1 | Soğutma fanı k10trolörü |
| 1 eku | 20 1 | ECM (motor k10trol modülü) |
| 2 ekus | 20 1 | ECM (motor k10trol modülü) |
| 3 ekus | 20 1 | ECM (motor k10trol modülü) |
| ATEŞLEME BOBİNİ | 20 1 | Ateşleme bobini # l / # 2 / # 3 / # 4 / # 5 / # 6 |
| ön fan | MİNİ | |
| Arka Isıtmalı | MİNİ | |
| Başlamak | MİKRO | |
| PTC 1 ısıtıcı | MİKRO | |
| PTC 2 ısıtıcı | MİKRO | |
| H / LAMBA YÜKSEK | MİKRO | |
| sağ taraf hayranı | MİKRO | |
| Düşük silecek | MİKRO | |
| Merhaba silecek | MİKRO | |
| ön silecek | MİKRO | |
| BENZİN POMPASI | MİKRO |

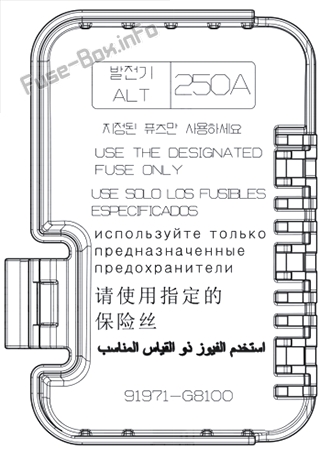

Akü terminali (ana sigorta 250A)
