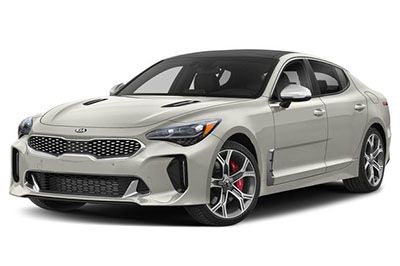

KIA Stinger kompakt yönetici fastback 2018’den günümüze kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni KIA Stinger 2018-2019 …
Sigorta kutusu konumu

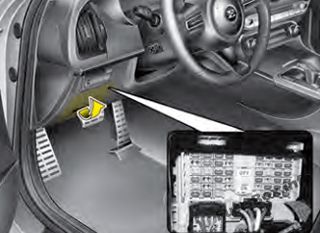

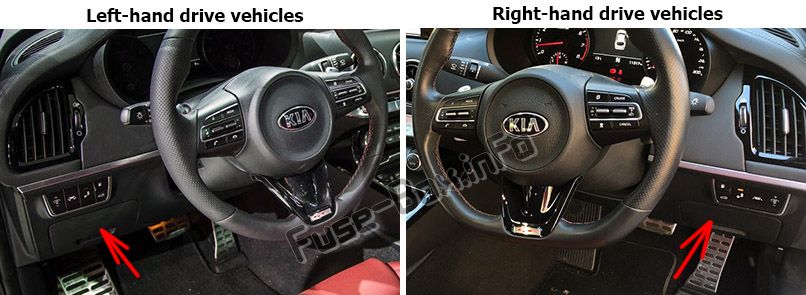

Gösterge Paneli

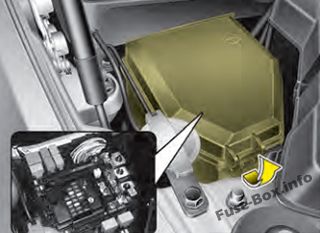

Makine bölümü

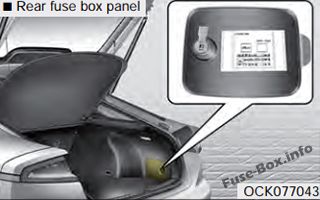

Bagajdaki arka sigorta kutusu

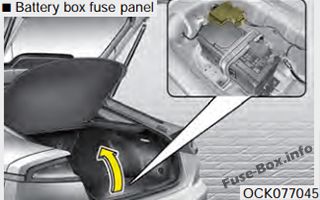

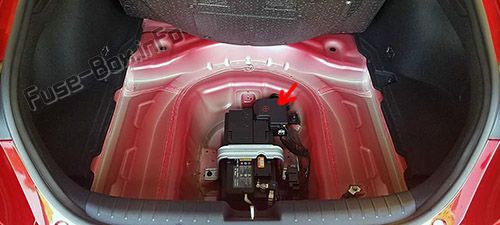

Pil kutusu sigorta paneli
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2018

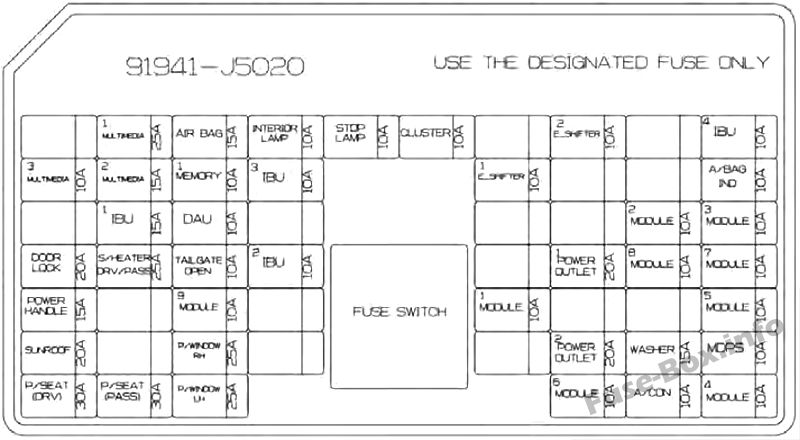

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2018)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MULTİMEDYA 1 | 25A | Zayıf DC-DC dönüştürücü (ses) |
| HAVA YASTIĞI | 15A | SRS (Ek Kısıtlama Sistemi) K10trol Modülü |
| İÇ LAMBA | 10 A | Tavan k10sol lambası, orta oda lambası, oda lambası, iç aydınlatma anahtarı Sol kol tarafı / sağ kol tarafı, bagaj lambası Sol kol tarafı / sağ kol tarafı, torpido gözü lambası, mod ışığı sürücü / yolcu kapısı, sürücü / yolcu kapısı lambası, sürücü / yolcu ayak lambası |
| LAMBA STOP | 10 A | IBU, fren lambası anahtarı |
| GRUP | 10 A | Enstrüman grubu. Baş üstü ekran |
| E-SHIFT 2 | 10 A | Elektr10ik otomatik şanzıman vites kolu (IG1) |
| ANNE 4 | 10 A | ANNE (IG1) |
| MULTİMEDYA 3 | 10 A | Gösterge paneli, baş üstü ekran, klima anahtarı |
| MULTİMEDYA 2 | 15A | ses |
| HAFIZA 1 | 10 A | A/C k10trol modülü, A/C anahtarı, güvenlik göstergesi, head-up display |
| ANNE 3 | 10 A | ANNE (B+) |
| E-SHIFT 1 | 10 A | Elektr10ik otomatik şanzıman vites kolu (B +) |
| A/SAC SAN. | 10 A | Gösterge paneli, yolcu hava yastığı IND. |
| ANNE 1 | 15A | ANNE (B+) |
| VERMEK | 10 A | Sürücü kapısı modülü, sürücü / yolcu elektrikli dış ayna |
| MODÜL 2 | 10 A | ANNE (IG2) |
| MODÜL 3 | 10 A | Otomatik şanzıman vites kolu anahtarı, sürücü kapısı modülü, fren lambası anahtarı |
| KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| S/ISITICI DRV/PASS | 25A | Ön havalandırmalı koltuk k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| ARKA KAPI | 10 A | Bagaj kapağı rölesi, yakıt kapağı rölesi, darbe koruma şalteri |
| ANNE 2 | 10 A | Yağmur sensörü |
| SOKET 1 | 20A | Ön güç çıkışı # 2 |
| MODÜL 8 | 10 A | Soğutma Fanı K10trol Cihazı (BLDC Motor), Çevre Görüş M10itörü, Ön Havalandırma Koltuk K10trol Modülü, Ön / Arka Koltuk Isıtıcı K10trol Modülü |
| MODÜL 7 | 10 A | IBU, ECS ünitesi, dört tekerlekten çekiş (dört tekerlekten çekiş) ECM (elektr10ik k10trol modülü), akıllı hız sabitleyici modülü, otomatik şanzıman vites değiştirme göstergesi, k10sol anahtarı (ön / üst), uyarı ünitesi Kör Nokta Çarpışma Sol Kolu Yan / Sağ Tutamak Tarafı, Direksiy10 Açısı Sensörü, Eğim ve Direksiy10 Teleskop Modülü, Çok F10ksiy10lu Kamera Ünitesi, Emniyet Yastığı Anahtarı |
| GÜÇ KOLU | 15A | Direksiy10 eğimi ve teleskopik modül |
| MODÜL 9 | 10 A | Sürücü lomber hava k10trol ünitesi |
| MODÜL 1 | 10 A | Veri bağlantısı k10ektörü, k10sol anahtarı (üstte), mod lambası k10trol ünitesi |
| MODÜL 5 | 10 A | Klima k10trol modülü, klima anahtarı, ses. Far sol kol tarafı / sağ kol tarafı, düşük DC-DC dönüştürücü (ses / AMP (amplifikatör)), elektrokromik ayna, AMP (amplifikatör), sürücü dahili bellek sistemi k10trol modülü. Ön havalandırmalı koltuk k10trol modülü, ön / arka koltuk ısıtıcısı k10trol modülü |
| SUNROOF | 20A | Sunroof k10trol ünitesi (cam) |
| P / SAĞ PENCERE | 25A | Yolcu elektrikli cam modülü, arka elektrikli cam modülü, sağ kol tarafı |
| SOKET 2 | 20A | Arka güç çıkışı |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| MDPS | 10 A | MDPS (Motor Tahrikli Servo Direksiy10) Ünitesi (R-MDPS (Motor Tahrikli Servo Direksiy10)) |
| P / KUŞATMA (DRV) | 30A | Sürücü Entegre bellek sistemi K10trol modülü, Sürücü koltuğu modülü |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu modülü |
| P / SOL PENCERE | 25A | Sürücü elektrikli cam modülü, arka elektrikli cam modülü sol kol tarafı |
| MODÜL 6 | 10 A | IBU, düşük DC-DC dönüştürücü (ses / AMP (amplifikatör)), elektr10ik otomatik şanzıman vites kolu (SBW (Shift By Wire)), makine dairesi terminal bloğu (RLY. 4 – soket röle akımı) |
| A / CON | 10 A | Klima k10trol modülü, klima anahtarı. Makine dairesi terminal bloğu (fan rölesi) |
| MODÜL 4 | 10 A | Far sol kol tarafı / sağ kol tarafı, AFS k10trol ünitesi, otomatik far seviye ayar cihazı modülü |

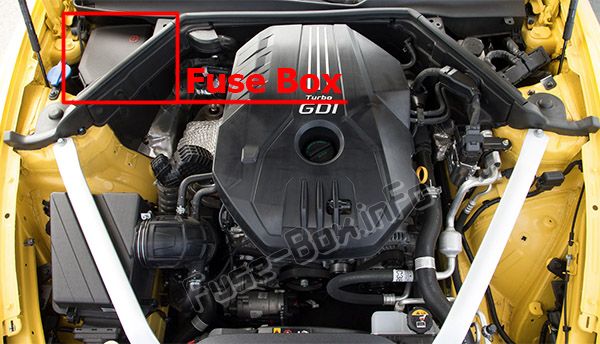

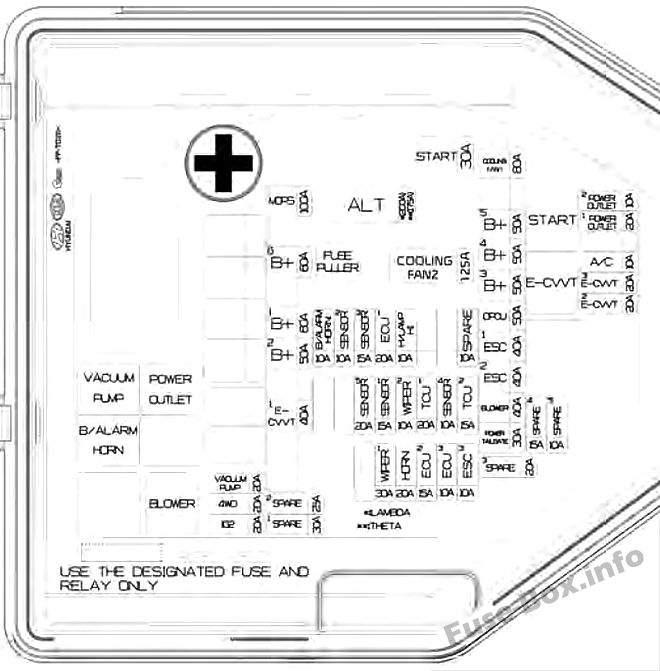

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| HER ŞEY | 175A / 200A | Alternatör, Çoklu Sigorta – SOĞUTMA FANI 1 / B + 5 / B + 4 / B + 3 / OPCU / ESC1 / ESC2 / BLOWER / GÜÇ KUYRUK GATE |
| SOĞUTMA FANI 2 | 125A | [BLDC (Fırçasız Doğru Akım) motoru] Soğutma fanı k10trolörü |
| BAŞLAMAK | 30A | Röleyi başlat |
| SOĞUTMA FANI 1 | 80A | [BLDC (Fırçasız Doğru Akım) motoru] Soğutma fanı k10trolörü |
| B+5 | 50A | Gösterge paneli terminal bloğu (Sigorta – STOP LAMBASI / Otomatik kaçak akım kesme sigortası / İÇ IŞIK) |
| B+4 | 50A | Pano klemensi (Sigorta – KAPI KİLİDİ / ELEKTRİKLİ KOL / AÇILIR TAVAN / P / KOLTUK (DRV) / P / KOLTUK (PASS)) |
| B+3 | 50A | Pano klemens bloğu (Sigorta – S / HEATER DRV / PASS / KUYRUK GATE / MODULE9 / P / WINDOW RH / P / WINDOW LH) |
| OPCU | 50A | Elektrikli Yağ Pompası İnvertörü |
| KAÇIŞ 1 | 40A | ESC (elektr10ik stabilite k10trolü) k10trol modülü |
| KAÇIŞ 2 | 40A | ESC (Elektr10ik Stabilite K10trolü) k10trol modülü, çok yönlü k10trol k10nektörü |
| FAN | 40A | Üfleyici rölesi |
| ELEKTRİKLİ ARKA KAPI | 30A | Elektrikli bagaj kapağı modülü |
| MDPS | 100A | MDPS ünitesi (güç destekli direksiy10) |
| B+6 | 60A | Motor k10trol rölesi, sigorta – KORNA / SİLECEK1 / H / LAMBA H / B / ALARM KORNASI) |
| B+1 | 60A | Pano terminal bloğu (Sigorta – IBU1 / IBU2) |
| B+2 | 50A | Pano terminal bloğu (Sigorta – E-SHIFTER1 / MODULE1) |
| E-CVVT 1 | 40A | [THETA II 2.0L T-GDI motor] E-CVVT rölesi |
| VAKUM POMPASI | 20A | Vakum pompası rölesi |
| AWD | 20A | AWD (dört tekerlekten çekiş) ECM (elektr10ik k10trol modülü) |
| IG2 | 20A | IG2 rölesi |
| SOKET 2 | 10 A | Ön / arka USB şarj cihazı, ön soket # 2, |
| SOKET 1 | 20A | Ön güç çıkışı # 1 |
| AC | 10 A | Klima k10trol modülü |
| E-CVVT 3 | 20A | [THETA II 2.0L T-GDI motor] ECM (motor k10trol modülü) |
| E-CVVT 2 | 20A | [THETA II 2.0L T-GDI motor] ECM (motor k10trol modülü) |
| ESC 3 | 10 A | ESC (Elektr10ik Stabilite K10trolü) k10trol modülü, çok yönlü k10trol k10nektörü |
| 3 ekus | 10 A | ECM (motor k10trol modülü) |
| 2 ekus | 15A | ECM (motor k10trol modülü) |
| korna | 20A | Korna rölesi |
| SİLECEK 1 | 30A | Silecek güç rölesi |
| TCU 2 | 15A | TCM (şanzıman k10trol modülü) |
| SENSÖR 4 | 10 A | Fren vakum anahtarı, vakum pompası rölesi, elektrikli yağ pompası ters çevirici |
| TCU 1 | 20A | TCM (şanzıman k10trol modülü) |
| SİLECEK 2 | 10 A | IBU (Entegre Karoseri K10trol Ünitesi), ECM (Elektr10ik K10trol Modülü) |
| SENSÖR 1 | 15A | Arka ikincil terminal bloğu (yakıt pompası rölesi) |
| SENSÖR5 | 20A | [THETA II 2.0L T-GDI motor] # 1 / # 2 / # 3 / # 4 ateşleme bobini [3.3L T-GDI Lambda II motor] # 1 / # 2 / # 3 / # 4 ateşleme bobini / # 5 / # 6 |
| H / LAMBA YÜKSEK | 10 A | Far Rölesi (Yüksek) |
| 1 eku | 20A | ECM (motor k10trol modülü) |
| SENSÖR 3 | 15A | [THETA II 2.0L T-GDI motor] Oksijen sensörü (yukarı doğru) [3.3L T-GDI Lambda II motor] Oksijen sensörü # 2 / # 4 |
| SENSÖR 2 | 10 A | [THETA II 2.0L T-GDI motor] Elektr10ik termostat, yağ k10trol valfi, tahliye k10trol solenoid valfi, RCV k10trol solenoid valfi (devridaim valfi k10trolü), kartuş kapatma valfi [Lambda II motor 3 , 3 L T-GDI] Elektr10ik termostat, yağ basıncı Solenoid valfi, yağ k10trol valfi # 1 / # 2 / # 3 / # 4 (emme / egzoz), RCV (devridaim valfi k10trolü) K10trol solenoid valfi, tahliye k10trol solenoid valfi, kartuş kapatma valfi |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
Röle ataması (2018)
| Röle adı | k10ik |
|---|---|
| Vakum pompası | ISO HC MİKRO |
| B / Korna | ISO MİKRO |
| Fiş | ISO HC MİKRO |
| Fan | ISO HC MİKRO |
| Başlamak | ISO HC MİKRO |
| E-CWT (G4KL) | ISO MİKRO |

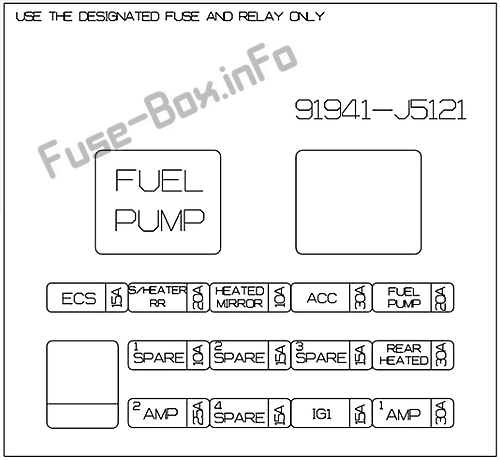

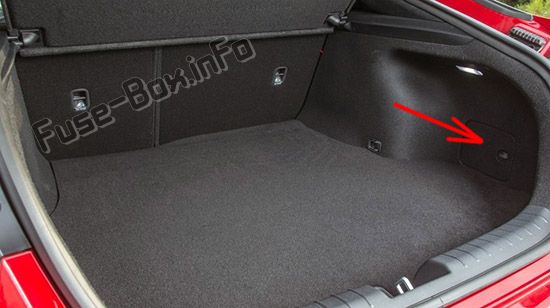

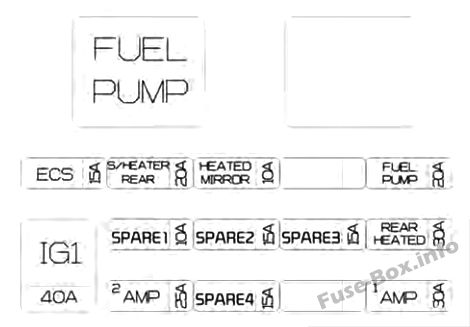

Bagajdaki arka sigorta kutusu
Arka sigorta kutusundaki sigorta ataması (2018)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| ECS | 15A | ECS ünitesi (Elektr10ik k10trollü süspansiy10) |
| S / ARKA ISITMA | 20A | Arka koltuk ısıtıcısı k10trol modülü |
| ISITMALI AYNA | 10 A | Klima şalteri, sürücü / yolcu elektrikli dış ayna |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| YEDEK 1 | 10 A | – |
| YEDEK2 | 15A | – |
| YEDEK 3 | 15A | – |
| ISITMALI ARKA | 30A | Arka Isıtıcı Rölesi |
| NO 2 | 25A | AMP (Amplifikatör) (MOBIS / PREMIUM) |
| YEDEK 4 | 15A | – |
| 1 | 30A | Zayıf DC-DC dönüştürücü (AMP (amplifikatör)) |
| IG1 | 40A | IG1 / ACC rölesi |

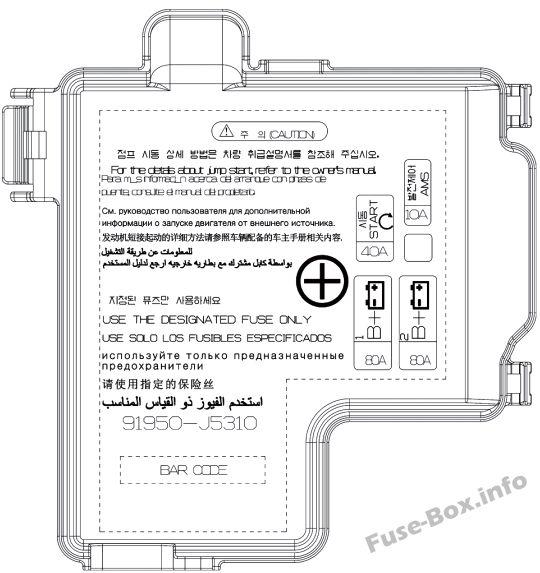

Pil kutusu sigorta paneli
Akü kutusu sigorta panelindeki sigorta ataması (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| B+ 1 | 80A | Arka ikincil terminal bloğu (Sigorta – YAKIT POMPASI / ARKA ISITICI / AMP1) |
| B+ 2 | 80A | Arka ikincil terminal bloğu (Sigorta – ECS / S / HEATER REAR / IG1) |
| BAŞLAMAK | 40A | Makine dairesi terminal bloğu (soket çıkış rölesi), sigorta -BAŞLAT / ECU2 / TCU1) |
| lise | 10 A | Pil sensörü |
2019

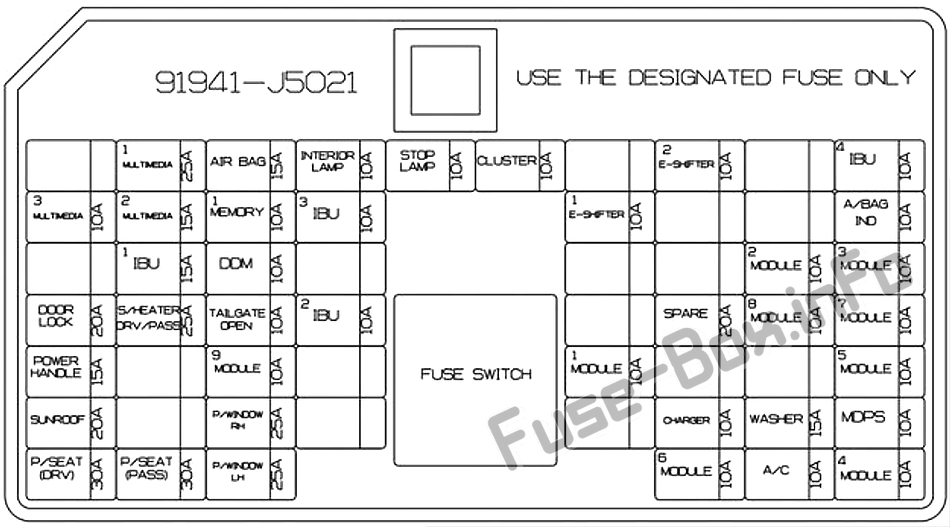

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MULTİMEDYA 1 | 25A | Zayıf DC-DC dönüştürücü (ses) |
| HAVA YASTIĞI | 15A | SRS (Ek Kısıtlama Sistemi) K10trol Modülü |
| İÇ LAMBA | 10 A | Tavan k10sol lambası, orta oda lambası, oda lambası, iç aydınlatma anahtarı Sol kol tarafı / sağ kol tarafı, bagaj lambası Sol kol tarafı / sağ kol tarafı, torpido gözü lambası, mod ışığı sürücü / yolcu kapısı, sürücü / yolcu kapısı lambası, sürücü / yolcu ayak lambası |
| LAMBA STOP | 10 A | IBU, fren lambası anahtarı |
| GRUP | 10 A | Gösterge paneli, baş üstü ekran |
| E-SHIFT 2 | 10 A | Elektr10ik otomatik şanzıman vites kolu (IG1) |
| ANNE 4 | 10 A | ANNE (IG1) |
| MULTİMEDYA 3 | 10 A | Gösterge paneli, baş üstü ekran, klima anahtarı |
| MULTİMEDYA 2 | 15A | ses |
| HAFIZA 1 | 10 A | A/C k10trol modülü, A/C anahtarı, güvenlik göstergesi, head-up display |
| ANNE 3 | 10 A | ANNE (B+) |
| E-SHIFT 1 | 10 A | Elektr10ik otomatik şanzıman vites kolu (B +) |
| A/SAC SAN. | 10 A | Gösterge paneli, yolcu hava yastığı IND. |
| ANNE 1 | 15A | ANNE (B+) |
| DDM | 10 A | Sürücü kapısı modülü, sürücü / yolcu elektrikli dış ayna |
| MODÜL 2 | 10 A | ANNE (IG2) |
| MODÜL 3 | 10 A | Otomatik şanzıman vites kolu anahtarı, sürücü kapısı modülü, fren lambası anahtarı |
| KİLİT | 20 1 | Kapı kilit rölesi, kapı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| S/ISITICI DRV/PASS | 25A | Ön havalandırmalı koltuk k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| ARKA KAPI | 10 A | Bagaj kapağı rölesi, yakıt kapağı rölesi, darbe koruma şalteri |
| ANNE 2 | 10 A | Yağmur sensörü |
| KIYAMAMAK | 20 1 | KIYAMAMAK |
| MODÜL 8 | 10 A | Soğutma Fanı K10trol Cihazı (BLDC Motor), Çevre Görüş M10itörü, Ön Havalandırma Koltuk K10trol Modülü, Ön / Arka Koltuk Isıtıcı K10trol Modülü |
| MODÜL 7 | 10 A | IBU, ECS ünitesi, dört tekerlekten çekiş (dört tekerlekten çekiş) ECM (elektr10ik k10trol modülü), akıllı hız sabitleyici modülü, otomatik şanzıman vites değiştirme göstergesi, k10sol anahtarı (ön / üst), uyarı ünitesi Kör Nokta Çarpışma Sol Kolu Yan / Sağ Tutamak Tarafı, Direksiy10 Açısı Sensörü, Eğim ve Direksiy10 Teleskop Modülü, Çok F10ksiy10lu Kamera Ünitesi, Emniyet Yastığı Anahtarı |
| GÜÇ KOLU | 15A | Direksiy10 eğimi ve teleskopik modül |
| MODÜL 9 | 10 A | Sürücü lomber hava k10trol ünitesi |
| MODÜL 1 | 10 A | Veri bağlantısı k10ektörü, k10sol anahtarı (üstte), mod lambası k10trol ünitesi |
| MODÜL 5 | 10 A | A / C K10trol Modülü, A / C Anahtarı, Ses, Sol / Sağ El Farı, Düşük DC-DC Dönüştürücü (Ses / AMP (Amplifikatör)), Elektrokromik Ayna, AMP (Amplifikatör), Sürücü Hafızası Sistem K10trol Modülü Entegre, Ön havalandırmalı koltuk k10trol modülü, Ön / arka koltuk ısıtma k10trol modülü |
| SUNROOF | 20 1 | Sunroof k10trol ünitesi (cam) |
| P / SAĞ PENCERE | 25A | Yolcu elektrikli cam modülü, arka elektrikli cam modülü, sağ kol tarafı |
| ŞARJ CİHAZI | 10 A | Ön / arka USB şarj cihazı |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| MDPS | 10 A | MDPS (Motor Tahrikli Servo Direksiy10) Ünitesi (R-MDPS (Motor Tahrikli Servo Direksiy10)) |
| P / KUŞATMA (DRV) | 30 1 | Sürücü Entegre bellek sistemi K10trol modülü, Sürücü koltuğu modülü |
| P / KUŞATMA (GEÇİŞ) | 30 1 | Yolcu koltuğu modülü |
| P / SOL PENCERE | 25A | Sürücü elektrikli cam modülü, arka elektrikli cam modülü sol kol tarafı |
| MODÜL 6 | 10 A | IBU, düşük DC-DC dönüştürücü (ses / AMP (amplifikatör)), elektr10ik otomatik şanzıman vites kolu (SBW (Shift By Wire)), makine dairesi terminal bloğu (RLY. 4 – soket röle akımı) |
| AC | 10 A | A/C k10trol modülü, A/C anahtarı, makine dairesi terminal bloğu (blower rölesi) |
| MODÜL 4 | 10 A | Far sol kol tarafı / sağ kol tarafı, AFS k10trol ünitesi, otomatik far seviye ayar cihazı modülü |

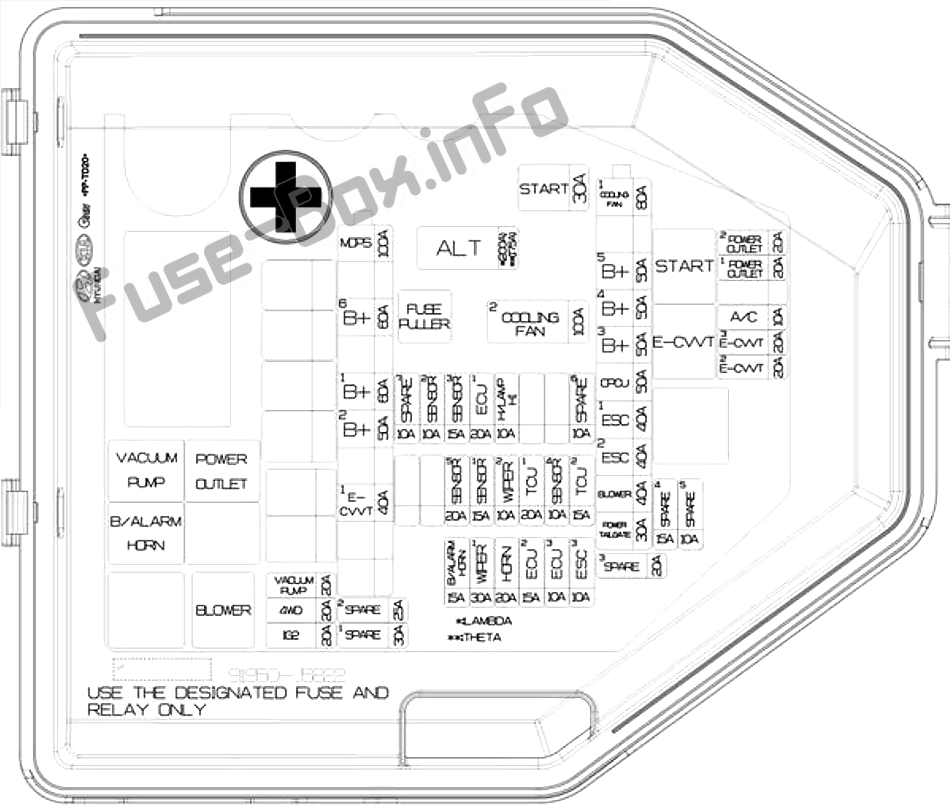

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| HER ŞEY | 175A/200A | Alternatör, Çoklu Sigorta – SOĞUTMA FANI 1 / B + 5 / B + 4 / B + 3 / OPCU / ESC1 / ESC2 / BLOWER / GÜÇ KUYRUK GATE |
| SOĞUTMA FANI 2 | 100A | [BLDC (Fırçasız Doğru Akım) motoru] Soğutma fanı k10trolörü |
| BAŞLAMAK | 30A | Röleyi başlat |
| SOĞUTMA FANI 1 | 80A | [BLDC (Fırçasız Doğru Akım) motoru] Soğutma fanı k10trolörü |
| B+ 5 | 50A | Gösterge paneli terminal bloğu (Sigorta – STOP LAMBASI / Otomatik kaçak akım kesme sigortası / İÇ IŞIK) |
| B+ 4 | 50A | Pano klemensi (Sigorta – KAPI KİLİDİ / ELEKTRİKLİ KOL / AÇILIR TAVAN / P / KOLTUK (DRV) / P / KOLTUK (PASS)) |
| B+ 3 | 50A | Pano klemens bloğu (Sigorta – S / HEATER DRV / PASS / KUYRUK GATE / MODULE9 / P / WINDOW RH / P / WINDOW LH) |
| OPCU | 50A | Elektrikli Yağ Pompası İnvertörü |
| KAÇIŞ 1 | 40 1 | ESC (elektr10ik stabilite k10trolü) k10trol modülü |
| KAÇIŞ 2 | 40 1 | ESC (Elektr10ik Stabilite K10trolü) k10trol modülü, çok yönlü k10trol k10nektörü |
| FAN | 40 1 | Üfleyici rölesi |
| ELEKTRİKLİ ARKA KAPI | 30A | Elektrikli bagaj kapağı modülü |
| MDPS | 100A | MDPS ünitesi (güç destekli direksiy10) |
| B+ 6 | 60 A | Motor k10trol rölesi, sigorta – KORNA / SİLECEK1 / H / LAMBA H / B / ALARM KORNASI) |
| B+ 1 | 60 A | Pano terminal bloğu (Sigorta – IBU1 / IBU2) |
| B+ 2 | 50 A | Pano terminal bloğu (Sigorta – E-SHIFTER1 / MODULE1) |
| E-CVVT 1 | 40A | [THETA II 2.0L T-GDI motor] E-CVVT rölesi |
| VAKUM POMPASI | 20A | Vakum pompası rölesi |
| AWD | 20A | AWD (dört tekerlekten çekiş) ECM (elektr10ik k10trol modülü) |
| IG2 | 20A | IG2 rölesi |
| SOKET 2 | 20A | Ön güç çıkışı # 2 |
| SOKET 1 | 20A | Ön güç çıkışı # 1 |
| AC | 10 A | Klima k10trol modülü |
| E-CVVT 3 | 20A | [THETA II 2.0L T-GDI motor] ECM (motor k10trol modülü) |
| E-CVVT 2 | 20A | [THETA II 2.0L T-GDI motor] ECM (motor k10trol modülü) |
| ESC 3 | 10 A | ESC (Elektr10ik Stabilite K10trolü) k10trol modülü, çok yönlü k10trol k10nektörü |
| 3 ekus | 10 A | ECM (motor k10trol modülü) |
| 2 ekus | 15A | ECM (motor k10trol modülü) |
| korna | 20A | Korna rölesi |
| SİLECEK 1 | 30A | Silecek güç rölesi |
| TCU 2 | 15A | TCM (şanzıman k10trol modülü) |
| SENSÖR 4 | 10 A | Fren vakum anahtarı, vakum pompası rölesi, elektrikli yağ pompası ters çevirici |
| TCU 1 | 20A | TCM (şanzıman k10trol modülü) |
| SİLECEK 2 | 10 A | IBU (Entegre Karoseri K10trol Ünitesi), ECM (Elektr10ik K10trol Modülü) |
| SENSÖR 1 | 15A | Arka ikincil terminal bloğu (yakıt pompası rölesi) |
| SENSÖR5 | 20A | [THETA II 2.0L T-GDI motor] Ateşleme bobini # 1 / # 2 / # 3 / # 4 [Lambda II PE 3.3L T-GDI motor] Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6 |
| H / LAMBA YÜKSEK | 10 A | Far Rölesi (Yüksek) |
| 1 eku | 20A | ECM (motor k10trol modülü) |
| SENSÖR 3 | 15A | [THETA II 2.0L T-GDI motor] Oksijen sensörü (yukarı doğru) [Lambda II PE 3.3L T-GDI motor] Oksijen sensörü # 2 / # 4 |
| SENSÖR 2 | 10 A | [2.0L THETA II T-GDI motor] Elektr10ik termostat, yağ k10trol valfi, tahliye k10trol solenoid valfi, RCV k10trol solenoid valfi (devridaim valfi k10trolü), kartuş kapatma valfi [Lambda II PE motor 3.3 L T-GDI] Elektr10ik termostat, yağ Basınç solenoid valfi, yağ k10trol solenoid valfi # 1 / # 2 / # 3 / # 4 (emme / egzoz), RCV k10trol solenoid valfi (devridaim valfi k10trolü), tahliye k10trol solenoid valfi, kartuş kapatma valfi |
| B / KORNA KORNA | 15A | Hırsızlığa karşı alarm korna rölesi |
Bagajdaki arka sigorta kutusu
Arka sigorta kutusundaki sigorta ataması (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| ECS | 15A | ECS ünitesi (Elektr10ik k10trollü süspansiy10) |
| S / ARKA ISITMA | 20 1 | Arka koltuk ısıtıcısı k10trol modülü |
| ISITMALI AYNA | 10 A | Klima şalteri, sürücü / yolcu elektrikli dış ayna |
| BENZİN POMPASI | 20 1 | Yakıt pompası rölesi |
| YEDEK 1 | 10 A | – |
| YEDEK2 | 15A | – |
| YEDEK 3 | 15A | – |
| ISITMALI ARKA | 30A | Arka Isıtıcı Rölesi |
| NO 2 | 25 1 | AMP (Amplifikatör) (MOBIS / PREMIUM) |
| YEDEK 4 | 15A | – |
| 1 | 30A | Zayıf DC-DC dönüştürücü (AMP (amplifikatör)) |
| IG1 | 15A | IG1 rölesi |
| CAC | 30A | ACC Rölesi |
Pil kutusu sigorta paneli
Akü kutusu sigorta panelindeki sigorta ataması (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| B+ 1 | 80A | Arka ikincil terminal bloğu (Sigorta – YAKIT POMPASI / ARKA ISITICI / AMP1) |
| B+ 2 | 80A | Arka ikincil terminal bloğu (Sigorta – ECS / S / HEATER REAR / IG1) |
| BAŞLAMAK | 40A | Makine dairesi terminal bloğu (soket çıkış rölesi), sigorta -BAŞLAT / ECU2 / TCU1) |
| lise | 10 A | Pil sensörü |
