Bu yazıda 2011’den 2016’ya kadar üretilen üçüncü nesil KIA Sportage’ı (SL) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Sportage 2011-2016
Sigorta kutusu konumu
Gösterge Paneli

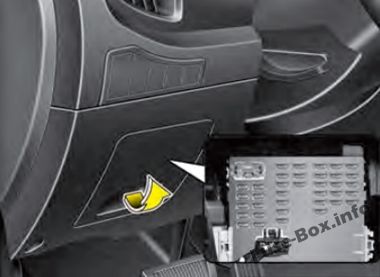

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

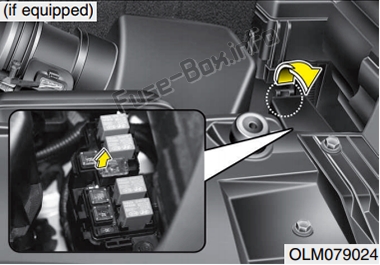

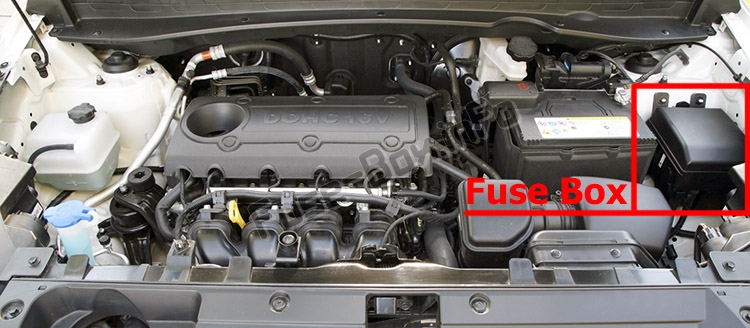

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2011, 2012, 2013, 2014, 2015
Gösterge Paneli
Gösterge tablosuna sigorta tahsisi (2011-2015)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| GÜÇ KONEKTÖRÜ (SES) | 20A | ses |
| GÜÇ KONEKTÖRÜ (RFANT) | 7.5A | RF alıcısı |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu algılama sensörü, SBR ikaz ışığı ve ikaz ışığı |
| ÖN ISITMA | 15A | Sürücü / yolcu koltuğu ısıtma anahtarı |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Kaloriferi |
| A / CON | 7.5A | Klima K10trol Modülü (Otomatik) |
| AYNA HTD | 7.5A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| GRUP | 10 A | Sürücü / yolcu koltuğu ısıtma anahtarı, sürücü CCS k10trol modülü, gösterge paneli, lastik basıncı izleme modülü, ses, alternatör, BCM, A/C k10trol modülü, SBR ikaz ışığı ve ikaz ışığı |
| IG2 A | 10 A | BCM, Akıllı Anahtar K10trol Modülü, IPS K10trol Modülü (IG2) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek motoru, çok işlevli anahtar (silecek), ICM röle kutusu (arka silecek rölesi) |
| IG2B | 10 A | Küme iy10laştırıcı, klima k10trol modülü, yağmur sensörü, açılır tavan motoru, elektrokromik ayna, I/R sigorta ve röle kutusu (fan rölesi) |
| SOKET 2 | 20A | Arka elektrik prizi, ön sol elektrik prizi, ön çakmak |
| A/SAC IND | 10 A | Gösterge paneli (A / Çanta IND.) |
| AKILLI ANAHTAR 2 | 10 A | Akıllı anahtar k10trol modülü |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek motoru, çok f10ksiy10lu şalter (silecek), sigorta kutusu ve E/R rölesi (ön silecek rölesi (düşük), silecek rölesi (yağmur sensörü)) |
| SOKET 1 | 15A | Güç çıkışı ön sağ |
| AKILLI ANAHTAR 1 | 10 A | BCM, akıllı anahtar k10trol modülü |
| CAC | 10 A | Ses, amplifikatör, açılır tavan k10trol modülü, elektrikli dış ayna anahtarı |
| BAŞLAMAK | 10 A | Hırsızlık alarm rölesi (hırsızlık alarmlı), sigorta kutusu ve E / R rölesi (başlatma rölesi: hırsızlık alarmı ve akıllı anahtar olmadan), akıllı anahtar k10trol modülü (hırsızlık alarmı olmadan ve akıllı anahtar ile) |
| MODÜL IG1 | 10 A | EPS k10trol modülü, ATM ILL.Shifter, 4WD ECM, fren lambası anahtarı, IPS k10trol modülü (IG1) |
| UHBOX | 20A | E/R sigorta ve röle kutusu (ECU 2 7.5A, ABS 7.5A, TCU 2 7.5A) |
| LP ODASI | 10 A | BCM, okuma lambası, yatak odası lambası, sürücü/yolcu iç aydınlatma lambası, elektrokromik ayna, bagaj lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, lastik basıncı izleme modülü, gösterge paneli (MCU, IND.), A/C k10trol modülü, IPS k10trol modülü (B+) |
| MPD B | 10 A | Açma / kapama düğmesi anahtarı, akıllı anahtar k10trol modülü |
| DR.KİLİT | 15A | Kapı kilit rölesi, kapı kilit açma rölesi, bagaj kapağı rölesi, ICM röle kutusu (iki dönüşlü kilit açma rölesi) |
| RİSK | 15A | BCM |
| BROUILLARD LP RR | 10 A | (Kullanılmamış) |
| PDM A | 25A | Akıllı anahtar k10trol modülü |
| ATM K/KİLİT | 7.5A | ATM vites kolu, anahtar solenoidi |
| KÖŞE LAMBASI | 10 A | (Kullanılmamış) |
| KOLTUK HAVALANDIRMASI | 15A | Sürücü koltuğu ısıtıcısı CCS |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| P / WDW SOL | 25A | Sol arka elektrikli cam düğmesi, elektrikli cam ana düğmesi |
| ELEKTRİK GÜVENLİK PENCERESİ | 20A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| P / KUŞATMA (DRV) | 20A | Sürücü koltuğu manuel anahtarı |
| MODÜL B+ | 10 A | Çok yönlü k10trol k10ektörü, veri bağlantısı k10ektörü, sürücünün CCS anahtarı, arka park yardım kornası |
| SUNROOF | 15A | Açılır tavan motoru, açılır tavan k10trol modülü |
| NUMARA | 25A | amplifikatör |
| HTD_STRG | 15A | Isıtmalı direksiy10 |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011-2015)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| B+1 | 60A | I / P bağlantı kutusu (PDM A 25A, DR LOCK 15A, HAZARD 15A, IPS 4-7) |
| ABS 2 | 40A | Modül ESC |
| lise | 40A | Boîtier EMS (TCU 1 15A, ECU 30A, A/CON 10A, F/POMPA 15A) |
| ABS1 | 40A | Modül ESC |
| FAN | 40A | Üfleyici rölesi |
| B+3 | 60A | Bağlantı I/P (P/SEAT(DRV) 20A, GÜVENLİK GÜÇ PENCERESİ 20A, PDM B 10A, ATM K/LOCK 7.5A, SEAT VENT 15A, Bağlantı Bağlantısı (SES 20A, RF ANT 7.5A), ODA LP10A) |
| B+2 | 60A | I/P buat (Elektrikli cam rölesi, SUNROOF 15A, AMP 25A, MODÜL B + 10A, IPS 0-3, IPS 8-10) |
| C/FAN (MPI motoru) | 40A | Soğutma fanı rölesi (üstte), soğutma fanı rölesi (altta) |
| C / FAN (T-GDI motoru) | 50A | Soğutma fanı rölesi (üstte), soğutma fanı rölesi (altta) |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| IG1 | 30A | PDM röle kutusu (IGN1 / ACC rölesi: akıllı anahtarlı), k10tak anahtarı (akıllı anahtarsız) |
| IG2 | 40A | PDM röle kutusu (IGN2 rölesi: akıllı anahtarlı), k10tak anahtarı (akıllı anahtarsız) |
| korna | 15A | Korna rölesi |
| BUZ giderme | 15A | Ön silecek buz çözücü rölesi |
| LP’yi DURDUR | 10 A | Fren lambası anahtarı, akıllı anahtar k10trol modülü, ICM röle kutusu (DBC rölesi) |
| 4×4 | 20A | 4WD ECU |
| lise | 10 A | Pil sensörü |
| TCU 2 (MPI motoru) | 7.5A | Transaks Menzil Anahtarı |
| TCU 2 (T-GDI motoru) | 7.5A | Transaks aralık anahtarı, vakum anahtarı, vakum pompası rölesi |
| karın kasları | 7.5A | ESC modülü, ICM röle kutusu (DBC rölesi), çoklu anahtar |
| 2 ekus | 7.5A | Röle P / N ATM, PCM, çok işlevli anahtar (uzaktan kumanda) |
| V_PUMP (motor T-GDI) | 20A | Vakum pompası rölesi |
Motor bölmesi ana sigorta paneli (EMS kutusu) (2011-2015)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| F / POMPA | 15A | Yakıt pompası rölesi |
| SENSÖR 4 | 15A | Yakıt pompası rölesi, PCM, oksijen sensörü (yüksek) / (düşük), I / R sigorta ve röle kutusu (soğutma fanı rölesi (yüksek) / (düşük)) |
| SENSÖR 3 | 10 A | A / CON rölesi, enjektör # 1 ~ # 4 |
| SENSÖR 2 | 10 A | (Kullanılmamış) |
| TCU 1 | 15A | PCM |
| A / CON | 10 A | Röle A / CON |
| SENSÖR 1 (MPI motoru) | 10 A | İmmobilizer modülü, krank mili konum sensörü, eksantrik mili konum sensörü # 1 / # 2, yağ k10trol valfi # 1 / # 2 kartuş boşaltma k10trol solenoid valfi, değişken emme solenoid valfi, kartuş kapatma valfi |
| SENSÖR 1 (T-GDI motoru) | 10 A | İmmobilizer modülü, krank mili konum sensörü, eksantrik mili konum sensörü # 1 / # 2, yağ k10trol valfi # 1 / # 2 kartuş boşaltma k10trol solenoid valfi, değişken emme solenoid valfi, kartuş kapatma valfi, RCV |
| 1 eku | 20A | Ateşleme Bobini # 1 ~ # 4, K10denser |
| ECU | 30A | Motor k10trol rölesi |

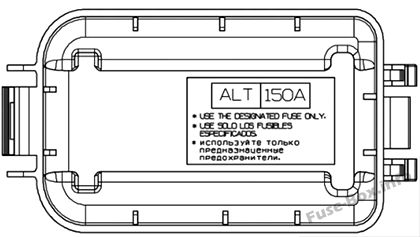

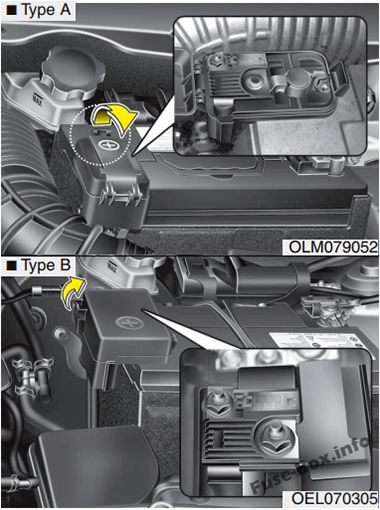

Akü sigorta terminali
Versiy10 1
Versiy10 2
2011, 2012, 2013, 2014, 2015 RHD (Birleşik Krallık)

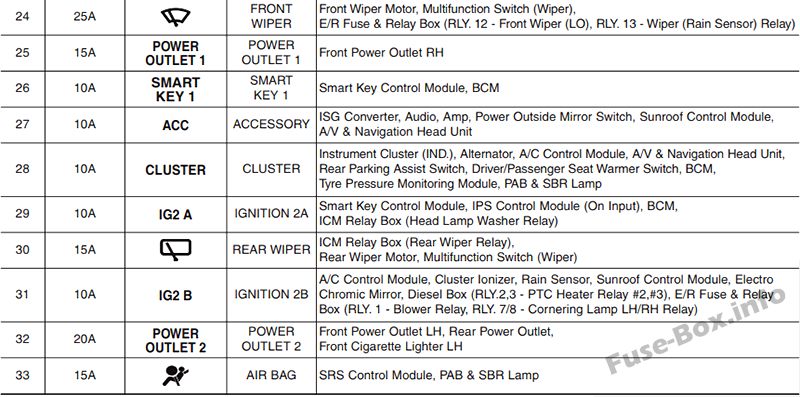

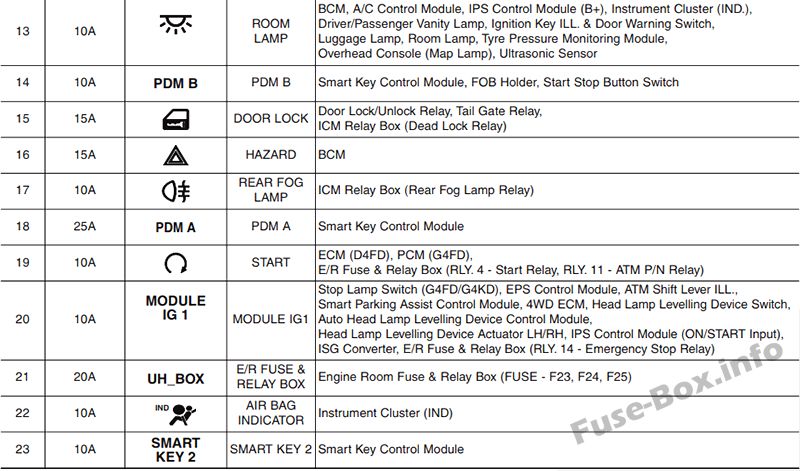

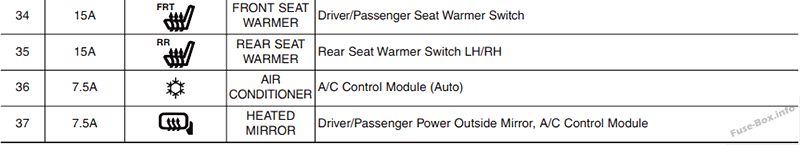

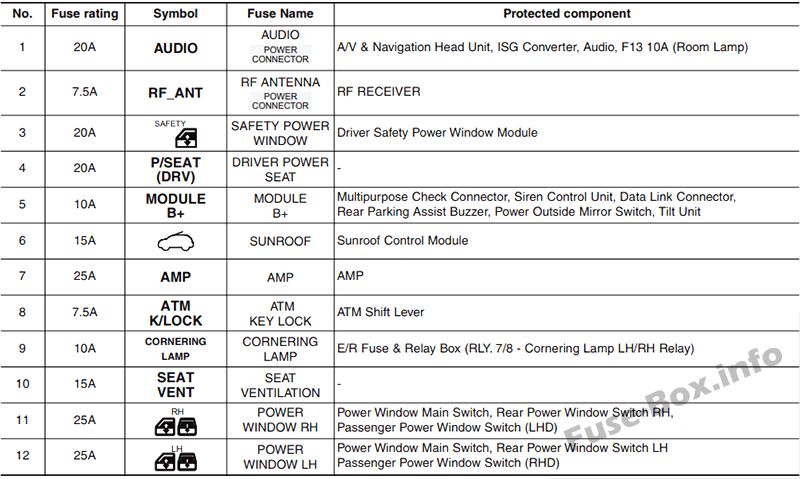

Gösterge tablosuna sigorta tahsisi (2011-2015 RHD)

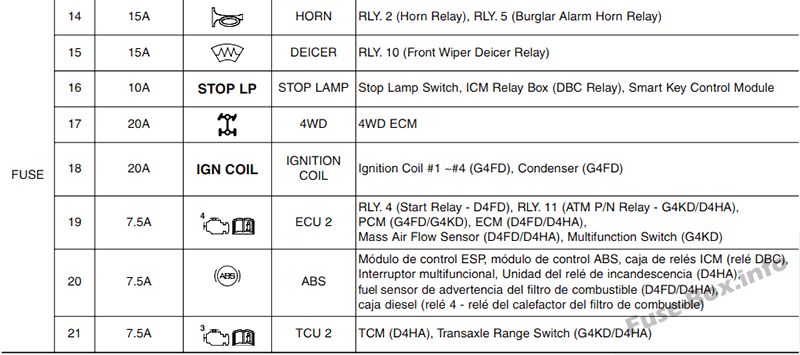

Motor bölmesindeki sigorta yerleşimi (2011-2015 RHD)

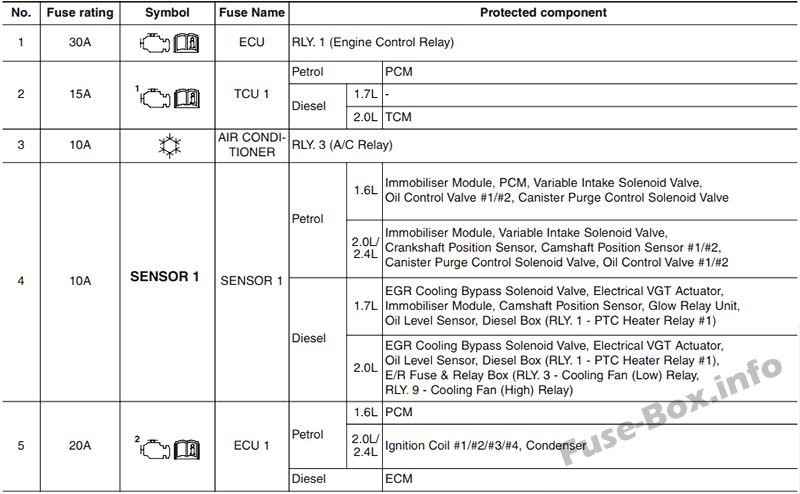

Motor Bölmesi Ana Sigorta Paneli (EMS Kutusu) (2011-2015 RHD)
Akü sigorta terminali
Versiy10 1
Versiy10 2
