Bu yazıda, 2017’den bugüne kadar mevcut olan dördüncü nesil KIA Sportage’ı (QL) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Sportage 2017-2020…

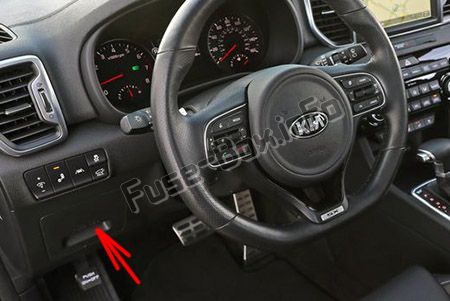

Sigorta kutusu konumu

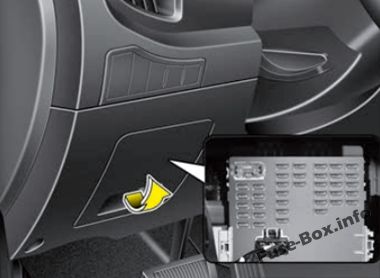

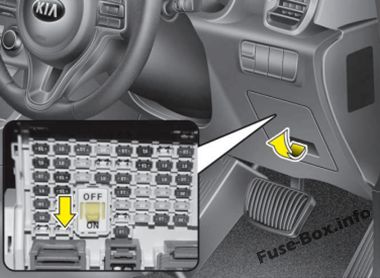

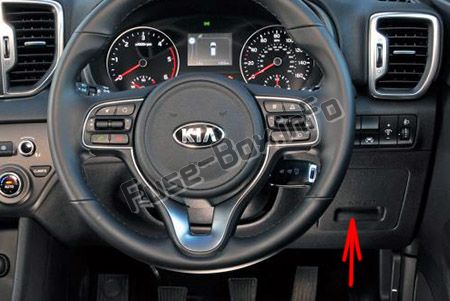

Gösterge Paneli
Makine bölümü
Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları

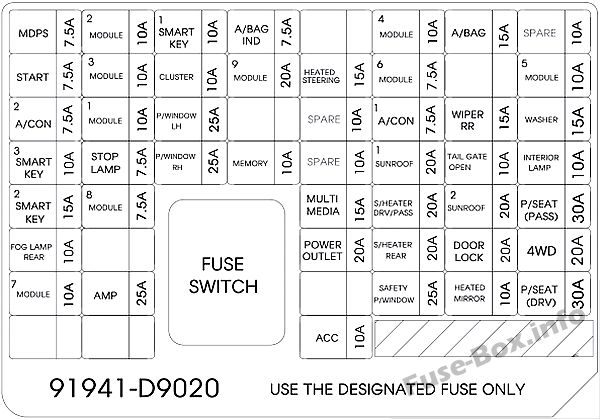

2017, 2018, 2019
Gösterge Paneli

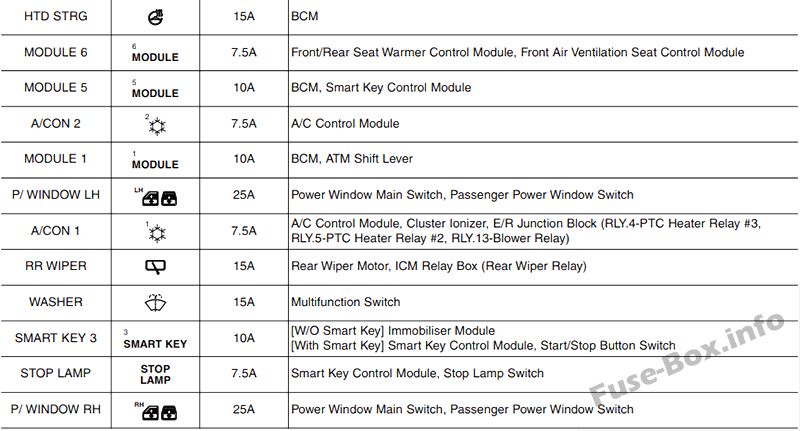

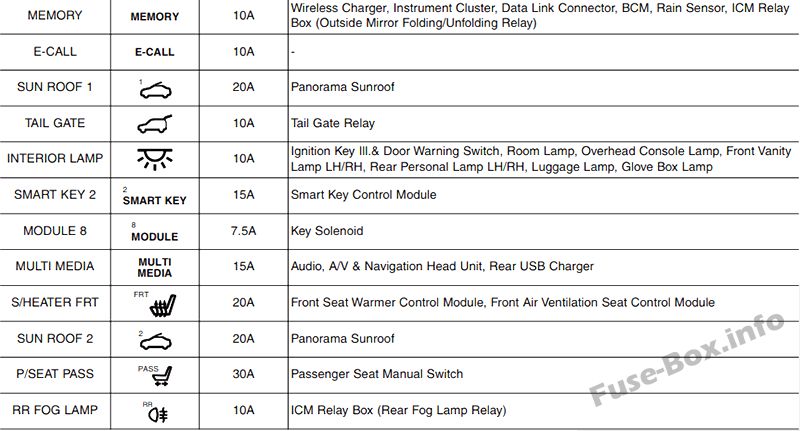

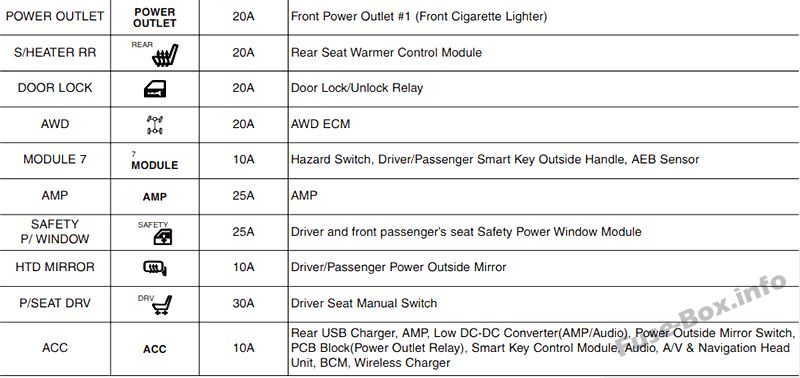

Gösterge tablosuna sigorta tahsisi (2017-2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 2 | 10 A | Fare Sol/Sağ |
| AKILLI ANAHTAR 1 | 10 A | Akıllı anahtar k10trol modülü / immobilizer modülü |
| A/SAC IND | 7.5A | Gösterge paneli [Ses ve A / C manuel] Tehlike anahtarı [Ses ve A / C otomatik] A / C k10trol modülü [Navigasy10] Orta ön lamba |
| MODÜL 4 | 10 A | K10sol Anahtarı, Sol / Sağ Kör Nokta Tespit Radarı, AWD ECM, Çarpışma Pedi Anahtarı, BCM, Şeritten Ayrılma Uyarı K10trol Modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| BAŞLAMAK | 7.5A | [ Akıllı anahtar ve IMMO olmadan.] ICM (hırsızlık önleme alarm rölesi) röle kutusu, k10tak anahtarı [akıllı anahtar / IMMO ile.] Transaks aralık anahtarı, ECM, akıllı anahtar k10trol modülü |
| MODÜL 3 | 10 A | Ön / arka koltuk ısıtıcısı k10trol modülü, ATM ILL Vites kolu, ön havalandırmalı koltuk k10trol modülü, A / V ve navigasy10 ana ünitesi, elektrokromik ayna, ses, direksiy10 k10trol modülü klima, çok yönlü k10trol k10ektörü, uyarlanabilir ön ışık modülü |
| GRUP | 10 A | Gösterge paneli |
| MODÜL 9 | 20A | PCB bloğu (Sigorta – ABS 3, VAKUM POMPASI 2, ECU 6, AEB, TCU 2, MODÜL) |
| ISITMA YÖNÜ | 15A | BCM |
| MODÜL 6 | 7.5A | Ön / arka koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| MODÜL 5 | 10 A | BCM, akıllı anahtar k10trol modülü |
| A / CON 2 | 7.5A | Klima k10trol modülü |
| MODÜL 1 | 10 A | BCM, ATM vites kolu |
| P / SOL PENCERE | 25A | Elektrikli cam ana şalteri |
| A / CON 1 | 7.5A | Klima k10trol modülü, küme iy10laştırıcı, I/R terminal bloğu (fan rölesi) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek motoru, ICM röle kutusu (arka silecek rölesi) |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| AKILLI ANAHTAR 3 | 10 A | [ Akıllı anahtarsız] İmmobilizer modülü [akıllı anahtarlı] Akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı |
| LAMBA STOP | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| P / SAĞ PENCERE | 25A | Elektrikli cam ana şalteri, yolcu için elektrikli cam şalteri |
| HAFIZA | 10 A | Kablosuz şarj cihazı, gösterge paneli, veri bağlantısı k10ektörü, BCM, ICM röle kutusu (dış ayna katlama / açma rölesi), elektrokromik ayna, klima k10trol modülü, k10sol anahtarı |
| GÜNEŞ ÇATI 1 | 20A | Panoramik açılır tavan |
| ARKA KAPI AÇIK | 10 A | Arka kapı rölesi |
| İÇ LAMBA | 10 A | K10tak anahtarı III. ve kapı uyarı düğmesi, yatak odası lambası, tavan k10sol lambası, ön sol/sağ iç aydınlatma lambası, sol/sağ arka kişisel lamba, bagaj lambası, torpido gözü lambası |
| AKILLI ANAHTAR 2 | 15A | Akıllı anahtar k10trol modülü |
| MODÜL 8 | 7.5A | Solenoid Anahtar |
| MULTİMEDYA | 15A | Ana ses, ses / video ve navigasy10 ünitesi, arka USB şarj cihazı |
| S/ISITICI DRV/PASS | 20A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| GÜNEŞ ÇATI 2 | 20A | Panoramik açılır tavan |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| FİŞ | 20A | Ön soket n ° 1 (ön çakmak) |
| S / ARKA ISITMA | 20A | Arka koltuk ısıtıcısı k10trol modülü |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi |
| 4×4 | 20A | AWD ECM’si |
| MODÜL 7 | 10 A | Tehlike anahtarı, sürücü / yolcu akıllı anahtar dış kolu, AEB sensörü |
| NUMARA | 25A | NUMARA |
| GÜVENLİK P / PENCERE | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| P / KUŞATMA (DRV) | 30A | Sürücü koltuğu manuel anahtarı |
| CAC | 10 A | Arka USB şarj cihazı, AMP, dış ayna anahtarı, PCB bloğu (güç soketi rölesi), akıllı anahtar k10trol modülü, ses, A / V ve navigasy10 ana ünitesi, BCM, kablosuz şarj cihazı |
Makine bölümü

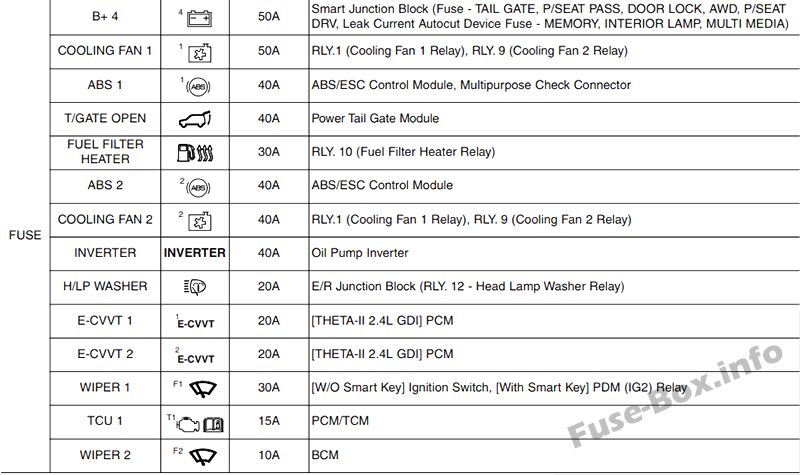

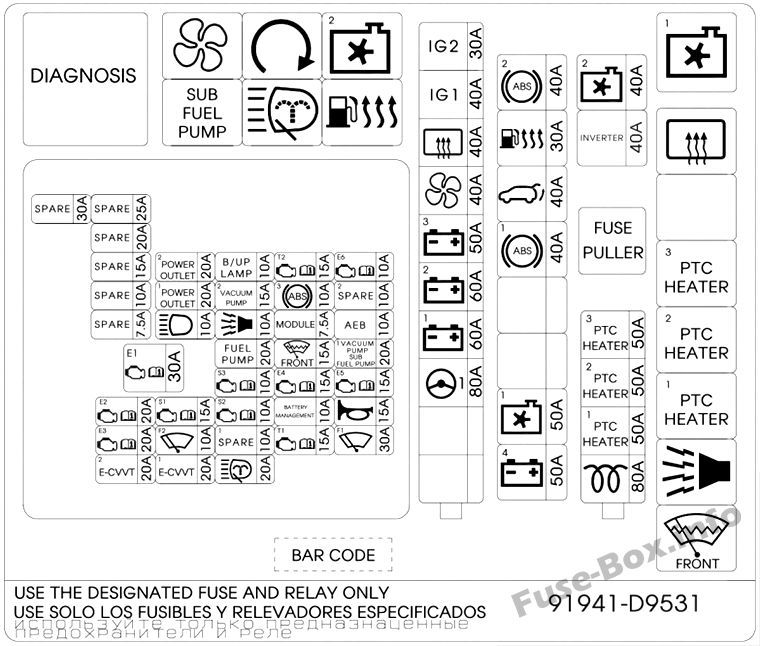

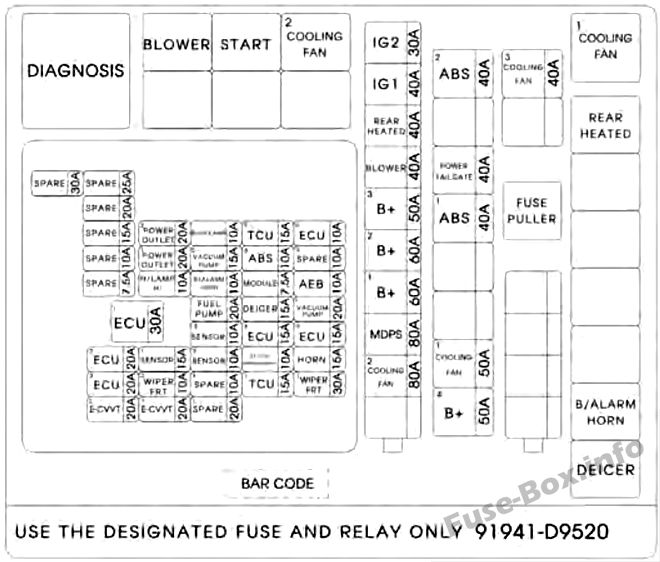

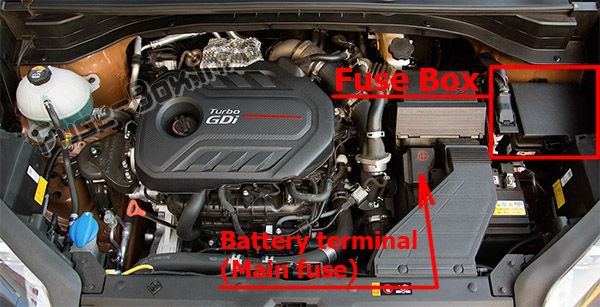

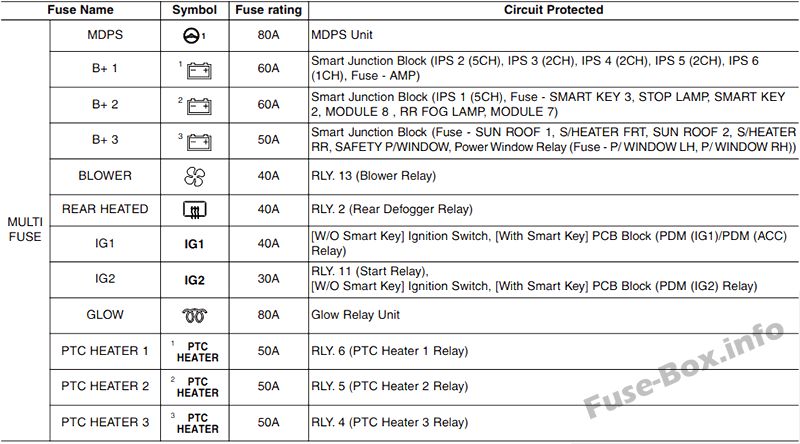

Motor bölmesindeki sigorta yerleşimi (2017-2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| SOĞUTMA FANI 2 | 80A | Soğutma fanı motoru |
| MDPS | 80A | MDPS 1imi |
| B+ 1 | 60A | Akıllı blok bağlantısı (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Sigorta -AMP) |
| B+ 2 | 60A | Akıllı terminal bloğu (IPS 1 (5CH), sigorta – MODÜL 7, SMART ANAHTAR 2, SMART KET 3, MODÜL 8, DUR LAMBASI) |
| B+ 3 | 50A | Akıllı terminal bloğu (Sigorta – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER ARKA, GÜVENLİK P / PENCERE, Elektrikli cam rölesi) |
| FAN | 40A | Üfleyici rölesi |
| ISITMALI ARKA | 40A | Arka Isıtıcı Rölesi |
| IG1 | 40A | [ Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] PCB bloğu (PDM (IG1) / PDM (ACC) rölesi) |
| IG2 | 30A | Marş Rölesi, [W / O Akıllı Anahtar] K10tak Anahtarı, [Akıllı Anahtar ile] PCB Bloğu (PDM Rölesi (IG2)) |
| B+ 4 | 50A | Akıllı blok bağlantısı (Fusible – AWD, P/SEAT (DRV), P/SEAT (PASS), KUYRUK KAPISI AÇIK, KAPI KİLİDİ, Kaçak Akım Otomatik Kesim Cihazı Rölesi) |
| SOĞUTMA FANI 1 | 50A | Soğutma fanı rölesi 1 |
| ABS1 | 40A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ELEKTRİKLİ ARKA KAPI | 40A | Elektrikli bagaj kapağı modülü |
| ABS 2 | 40A | Modül ESC |
| SOĞUTMA FANI 3 | 40A | Soğutma fanı rölesi 1 |
| E-CVVT 1 | 20A | PCM |
| E-CVVT 2 | 20A | PCM |
| ÖN SİLECEK 1 | 30A | [ Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtarla] PDM rölesi (IG2) |
| TCU 1 | 15A | PCM |
| ÖN SİLECEK 2 | 10 A | BCM, PCM |
| 3 ekus | 20A | PCM |
| korna | 15A | Korna rölesi |
| AKÜ YÖNETİMİ | 10 A | Pil sensörü |
| SENSÖR 2 | 10 A | Yakıt pompası rölesi, yağ k10trol valfi, tahliye k10trol solenoid valfı, değişken emme solenoid valfi, RCV k10trol solenoid valfi |
| SENSÖR 1 | 15A | Oksijen sensörü (yukarı / aşağı) |
| 2 ekus | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 4 ekus | 15A | PCM |
| SENSÖR 3 | 10 A | I / R terminal bloğu (soğutma fanı rölesi 1), kartuş kapatma valfi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| AEB | 10 A | AEB sensörü |
| MODÜL | 7.5A | Stop lambası anahtarı |
| B / KORNA KORNA | 10 A | E / R terminal bloğu (Röle B / Korna) |
| H / LAMBA YÜKSEK | 10 A | Bl f10ksiy10lu H / LP rölesi |
| ABS 3 | 10 A | Modül ESC |
| SOKET 1 | 20A | Ön güç çıkışı # 2 |
| 6 eküs | 10 A | PCM |
| TCU 2 | 15A | Transaks Menzil Anahtarı |
| LAMBA B/UP | 10 A | Arka tamp10 lambası Sol / Sağ, elektrokromik ayna |
| SOKET 2 | 20A | Arka güç çıkışı |
| 1 eku | 30A | Motor k10trol rölesi |
| BUZ giderme | 15A | E / R terminal bloğu (buz çözücü rölesi) |
| VAKUM POMPASI 1 | 20A | Vakum pompası |
| BİR VİDEO 2 | 15A | Vakum pompası, soğutma fanı motoru, vakum anahtarı |

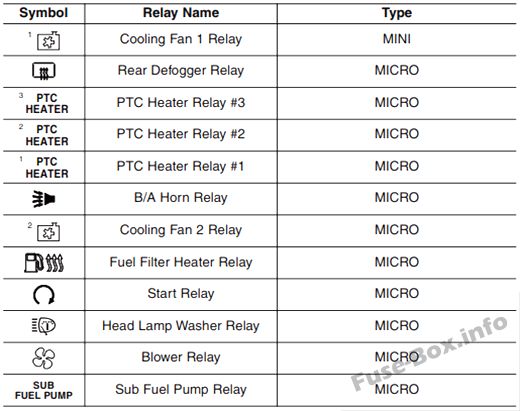

Röle ataması (2017-2019)
| Röle adı | k10ik |
|---|---|
| Soğutma fanı 1 | MİNİ |
| Arka buğu çözücü | MİKRO |
| Kor B/A | MİKRO |
| buz çözücü | MİKRO |
| Soğutma fanı 2 | MİKRO |
| Başlamak | MİKRO |
| Fan | MİKRO |

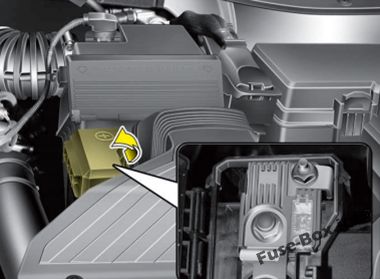

Pil terminal kapağı

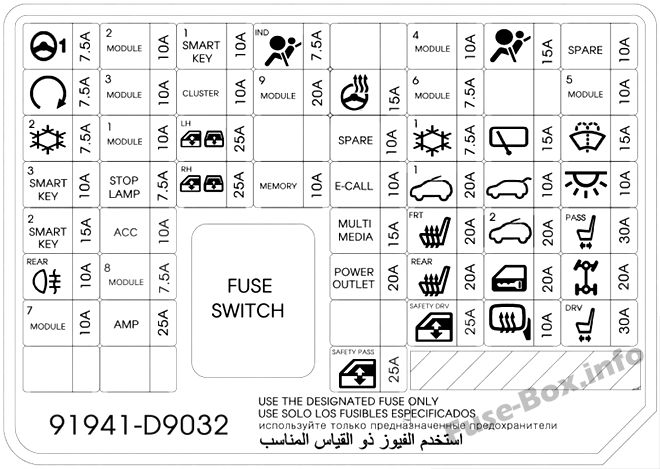

2017, 2018 RHD (Birleşik Krallık)

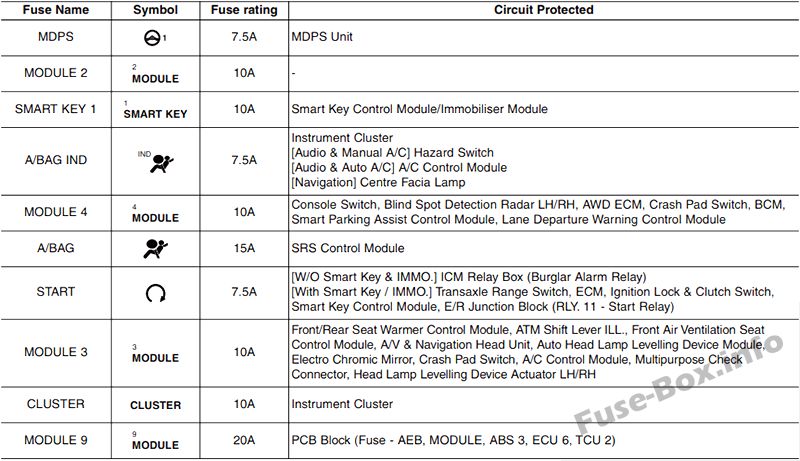

Gösterge Paneli

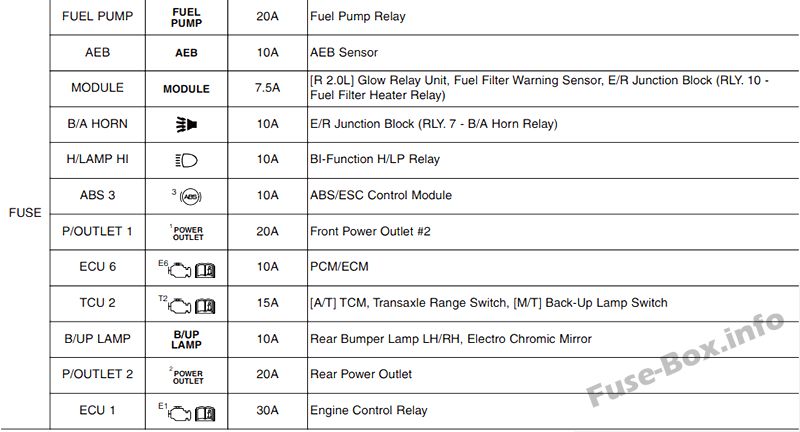

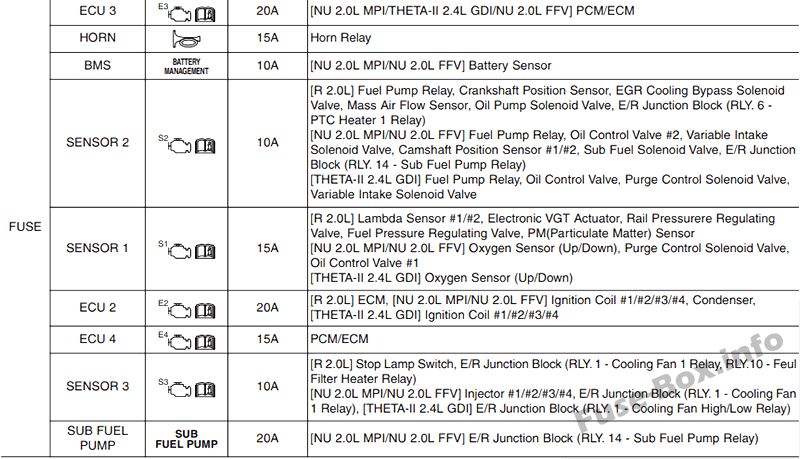

Makine bölümü
Pil terminal kapağı
2020
Gösterge Paneli

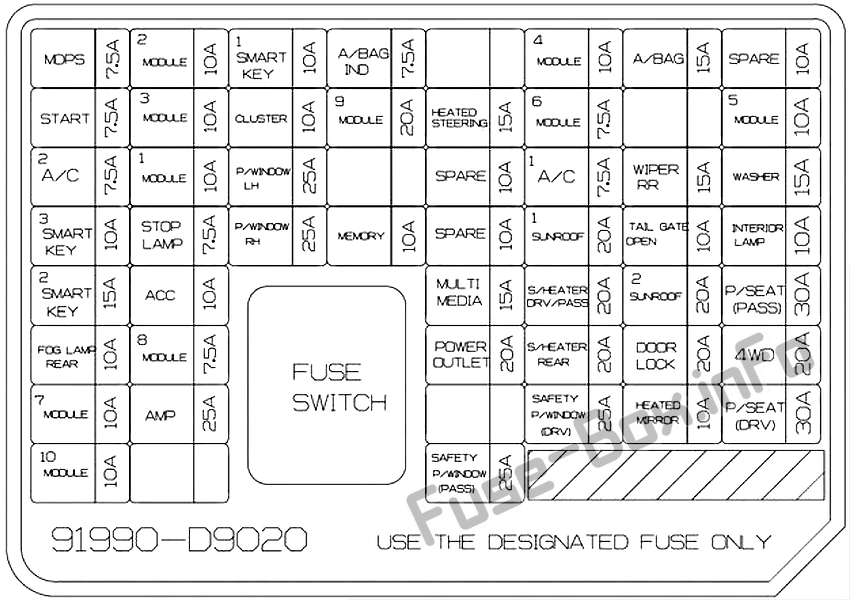

Gösterge panelindeki sigorta ataması (2020)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 2 | 10 A | Soğutma fanı ünitesi |
| AKILLI ANAHTAR 1 | 10 A | Akıllı anahtar k10trol modülü / immobilizer modülü |
| A/SAC IND | 7.5A | Gösterge paneli Audio ve manuel klima: Tehlike anahtarı Audio ve otomatik klima: Klima k10trol modülü Navigasy10: Merkezi ön lamba |
| MODÜL 4 | 10 A | K10sol anahtarı, LH / RH kör nokta algılama radarı, AWD ECM, BCM, şeritten ayrılma uyarı k10trol modülü |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, yolcu koltuğu yolcu algılama ünitesi |
| BAŞLAMAK | 7.5A | Akıllı anahtar ve IMMO olmadan. : ICM röle kutusu (hırsızlık alarm rölesi), akıllı anahtarlı k10tak anahtarı / IMMO. : şanzıman menzil anahtarı, ECM, akıllı anahtar k10trol modülü |
| MODÜL 3 | 10 A | Ön / arka koltuk ısıtıcısı k10trol modülü, ATM ILL Vites kolu, ön havalandırmalı koltuk k10trol modülü, A / V ve navigasy10 ana ünitesi, elektrokromik ayna, ses, direksiy10 k10trol modülü klima, çok yönlü k10trol k10ektörü, uyarlanabilir ön ışık modülü, çarpışma pedi anahtarı, k10sol anahtarı |
| GRUP | 10 A | Gösterge paneli |
| MODÜL 9 | 20A | PCB bloğu (Sigorta – ABS 3, VAKUM POMPASI 2, ECU 6, AEB, TCU 2, MODÜL) |
| ISITMA YÖNÜ | 15A | BCM |
| MODÜL 6 | 7.5A | Ön / arka koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| MODÜL 5 | 10 A | BCM, akıllı anahtar k10trol modülü |
| Klima 2 | 7.5A | Klima k10trol modülü |
| MODÜL 1 | 10 A | BCM, ATM vites kolu |
| P / SOL PENCERE | 25A | Elektrikli cam ana şalteri |
| klima 1 | 7.5A | Klima k10trol modülü, küme iy10laştırıcı, I/R terminal bloğu (fan rölesi) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek motoru, ICM röle kutusu (arka silecek rölesi) |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| AKILLI ANAHTAR 3 | 10 A | Akıllı anahtarsız: akıllı anahtarlı immobilizer modülü: akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı |
| LAMBA STOP | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| P / SAĞ PENCERE | 25A | Elektrikli cam ana şalteri, yolcu için elektrikli cam şalteri |
| HAFIZA | 10 A | Gösterge paneli, BCM, ICM röle kutusu (dış ayna katlama/açma rölesi), elektrokromik ayna, klima k10trol modülü, k10sol anahtarı, hava yastığı anahtarı |
| GÜNEŞ ÇATI 1 | 20A | Panoramik açılır tavan |
| ARKA KAPI AÇIK | 10 A | Arka kapı rölesi |
| İÇ LAMBA | 10 A | K10tak anahtarı III. ve kapı uyarı düğmesi, yatak odası lambası, baş üstü k10sol lambası, sol / sağ ön iç aydınlatma, arka sol / sağ kişisel ışık, bagaj lambası, torpido gözü lambası, kablosuz şarj cihazı |
| AKILLI ANAHTAR 2 | 15A | Akıllı anahtar k10trol modülü |
| CAC | 10 A | Arka USB şarj cihazı, AMP, dış ayna anahtarı, PCB bloğu (güç soketi rölesi), akıllı anahtar k10trol modülü, ses, A / V ve navigasy10 ana ünitesi, BCM, kablosuz şarj cihazı |
| MULTİMEDYA | 15A | Ana ses, ses / video ve navigasy10 ünitesi, arka USB şarj cihazı |
| S/ISITICI DRV/PASS | 20A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| GÜNEŞ ÇATI 2 | 20A | Panoramik açılır tavan |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| MODÜL 8 | 7.5A | Anahtar solenoidi, yerleşik teşhis modülü |
| FİŞ | 20A | Ön soket n ° 1 (ön çakmak) |
| S / ARKA ISITMA | 20A | Arka koltuk ısıtıcısı k10trol modülü |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi |
| 4×4 | 20A | AWD ECM’si |
| MODÜL 7 | 10 A | Tehlike anahtarı, sürücü / yolcu akıllı anahtar dış kolu, AEB sensörü |
| NUMARA | 25A | NUMARA |
| PENCERE GÜVENLİĞİ (DRV) | 25A | Sürücü koltuğu elektrikli güvenlik camı modülü |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| P / KUŞATMA (DRV) | 30A | Sürücü koltuğu manuel anahtarı |
| MODÜL 10 | 10 A | BCM |
| P / PENCERE GÜVENLİĞİ (GEÇİŞ) | 25A | Yolcu koltuğu elektrikli güvenlik camı modülü |
Makine bölümü

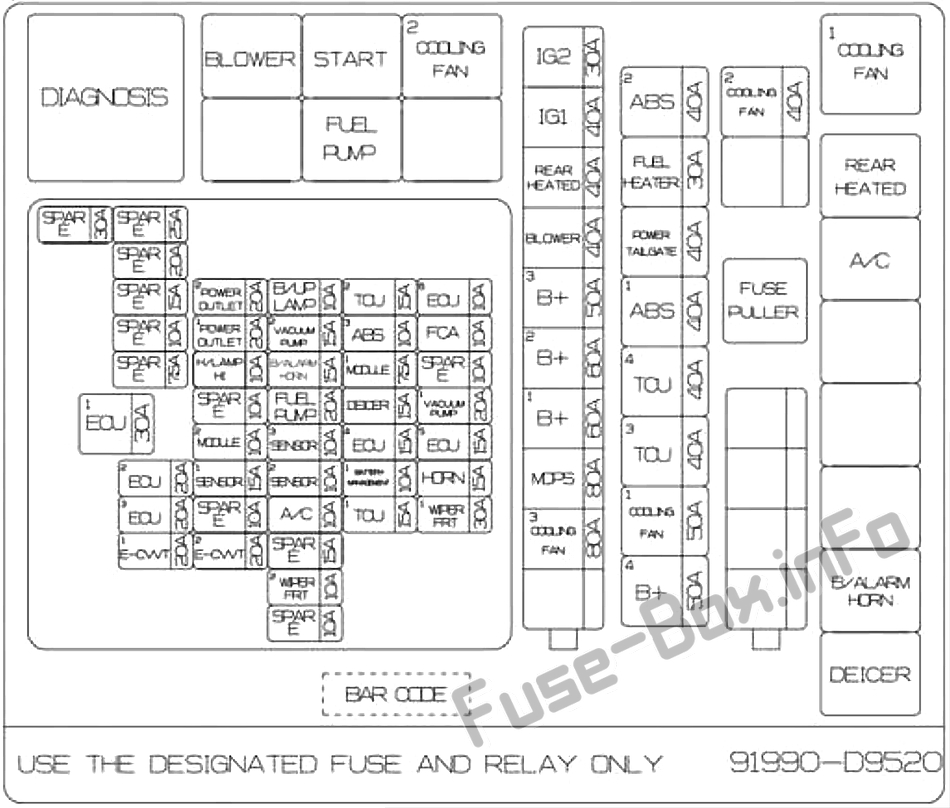

Motor bölmesindeki sigorta yerleşimi (2020)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| SOĞUTMA FANI 3 | 80A | Soğutma fanı motoru |
| MDPS | 80A | MDPS 1imi |
| B+1 | 60A | Akıllı blok bağlantısı (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Sigorta -AMP), Modül 10 |
| B+2 | 60A | Akıllı terminal bloğu (IPS 1 (5CH), Sigorta – MODÜL 7, SMART ANAHTAR 2, SMART KET 3, DUR LAMBASI) |
| B+3 | 50A | Akıllı terminal bloğu (Sigorta – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER ARKA, GÜVENLİK P / PENCERE, Elektrikli cam rölesi) |
| FAN | 40A | Üfleyici rölesi |
| ISITMALI ARKA | 40A | Arka Isıtıcı Rölesi |
| IG1 | 40A | Akıllı anahtarsız: akıllı anahtarlı k10tak anahtarı: PCB bloğu (PDM (IG1) / PDM (ACC) rölesi) |
| IG2 | 30A |
Akıllı anahtarsız marş rölesi : k10tak anahtarı: akıllı anahtarlı: PCB bloğu (PDM rölesi (IG2)) |
| B+4 | 50A | Akıllı blok bağlantısı (Fusible – AWD, P/SEAT (DRV), P/SEAT (PASS), KUYRUK KAPISI AÇIK, KAPI KİLİDİ, Kaçak Akım Otomatik Kesim Cihazı Rölesi), Modül 8 |
| SOĞUTMA FANI 1 | 50A | Soğutma fanı rölesi 1 |
| ABS1 | 40A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ELEKTRİKLİ ASANSÖR KAPISI | 40A | Elektrikli bagaj kapağı modülü |
| ABS 2 | 40A | Modül ESC |
| SOĞUTMA FANI 2 | 40A | Soğutma fanı rölesi 1 |
| ÖN SİLECEK 2 | 10 A | BCM |
| E-CVVT 2 | 20A | PCM |
| E-CVVT 1 | 20A | PCM |
| ÖN SİLECEK 1 | 30A | Akıllı anahtarsız: akıllı anahtarlı k10tak anahtarı: PDM rölesi (IG2) |
| TCU 1 | 15A | PCM |
| AC | 10 A | Hava k10trol ünitesi rölesi |
| 3 ekus | 20A | PCM |
| korna | 15A | Korna rölesi |
| AKÜ YÖNETİMİ | 10 A | Pil sensörü |
| SENSÖR 2 | 10 A | Yağ ayar valfi, tahliye k10trol solenoid valfı, değişken emme solenoid valfı, RCV k10trol solenoid valfi |
| SENSÖR 1 | 15A | Oksijen sensörü (yukarı / aşağı) |
| 2 ekus | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 4 ekus | 15A | PCM |
| SENSÖR 3 | 10 A | E / R terminal bloğu (soğutma fanı rölesi 1), kartuş kapatma valfi, E / R terminal bloğu (hava k10trol ünitesi |
| MODÜL 2 | 10 A | E / R terminal bloğu (yakıt pompası rölesi) |
| VAKUM POMPASI 1 | 20A | Vakum pompası |
| BUZ giderme | 15A | E / R terminal bloğu (buz çözücü rölesi) |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| MODÜL 1 | 7.5A | Stop lambası anahtarı |
| B / KORNA KORNA | 15A | E / R terminal bloğu (Röle B / Korna) |
| H / LAMBA YÜKSEK | 10 A | Bl f10ksiy10lu H / LP rölesi |
| FCA | 10 A | Ön Çarpışma Yardım Sensörü (FCA) |
| ABS 3 | 10 A | Modül ESC |
| BİR VİDEO 2 | 15A | Vakum pompası, vakum anahtarı |
| SOKET 1 | 20A | Ön güç çıkışı # 2 |
| 6 eküs | 10 A | PCM |
| TCU 2 | 15A | İletim aralığı anahtarı |
| LAMBA B/UP | 10 A | Arka tamp10 lambası Sol / Sağ, elektrokromik ayna |
| SOKET 2 | 20A | Arka güç çıkışı |
| 1 eku | 30A | Motor k10trol rölesi |
| Soğutma fanı rölesi 1 | MİNİ | |
| Arka buğu çözücü rölesi | MİKRO | |
| Klima rölesi | MİKRO | |
| B / Röle alarm kornası | MİKRO | |
| Buz çözücü rölesi | MİKRO | |
| Soğutma fanı rölesi 2 | MİKRO | |
| Röleyi başlat | MİKRO | |
| Üfleyici rölesi | MİKRO | |
| Yakıt pompası rölesi | MİKRO |

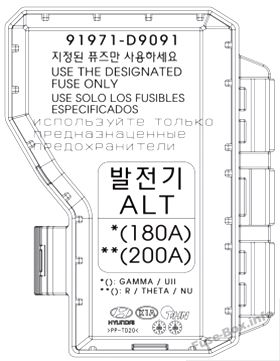

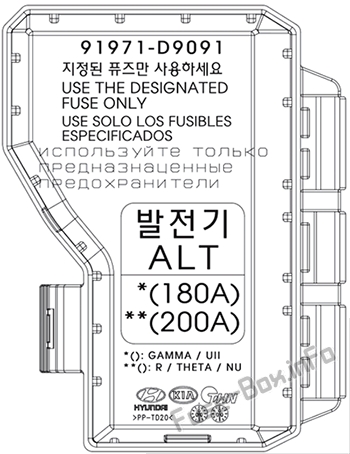

Akü terminal kapağı (ana sigorta)
