Bu yazıda 2004’ten 2010’a kadar üretilen ikinci nesil KIA Sportage’ı (JE / KM) ele alıyoruz. Burada
Sigorta düzeni KIA Sportage 2004-2010
Gösterge Paneli

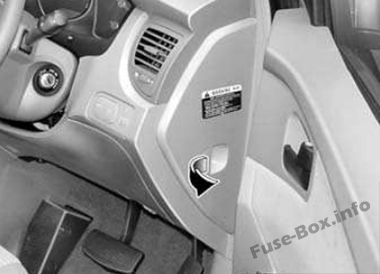

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.
Soldan direksiy10lu araçlar
Sağdan direksiy10lu araçlar

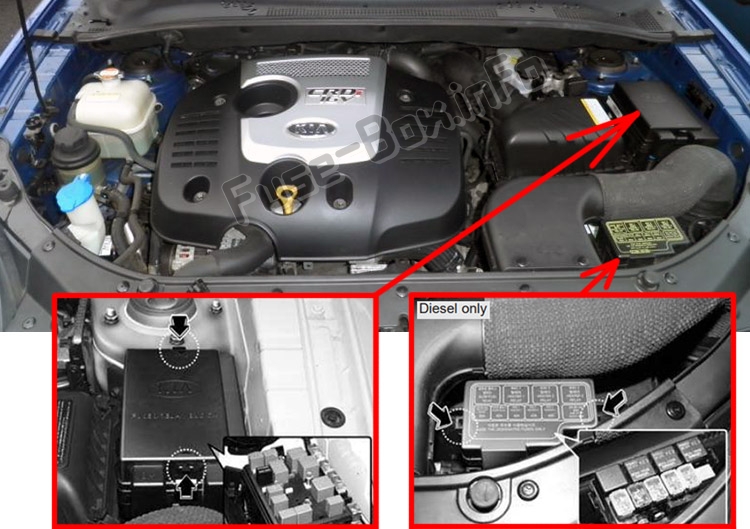

Makine bölümü
Gösterge Paneli
Gösterge panelinde sigorta ataması
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| DÜZ KUYRUK | 10 A | Kuyruk lambası (sağ) |
| RR HTR | 30A | Arka buz çözücü |
| RİSK | 15A | flaşör |
| P / WDW GÜVENLİK | 15A | Elektrikli güvenlik penceresi |
| AYNA HTD | 10 A | Dış ayna buz çözücü |
| SOL SOL | 10 A | Kuyruk lambası (sol) |
| ECU (B +) | 10 A | TCU, immobilizer |
| P / ÇIKIŞ.RR | 15A | Güç soketi (arka) |
| RR SİS | 10 A | Arka sis lambası |
| CAM SİLECEĞİ | 15A | Arka cam sileceği |
| F / AYNA | 10 A | Dış aynayı katlayın |
| BAŞLAMAK | 10 A | Kilit / hırsızlık önleme anahtarı, Hırsızlığa karşı alarm sistemi |
| BM V | 10 A | ses |
| P/OUTLET.FR | 15A | Güç soketi (ön) |
| OBD II | 10 A | OBD II, Diag10oz |
| S/HTR | 20A | Isıtmalı koltuk |
| KIYAMAMAK | 15A | Yedek sigorta |
| C / ÇAKMAK | 15A | çakmak |
| SES | 10 A | ETACS, Ses, Kapı kilidi, Elektrikli uzaktan kumandalı ayna |
| LP ODASI | 10 A | Küme, ETACS, Klima, Saat, Yatak odası lambası |
| S / TUVALET & D / KİLİT | 20A | Sunroof, Kapı kilidi |
| A / CON | 10 A | Klima |
| IGN | 10 A | Yakıt filtresi ısıtıcısı, AQS, Far |
| P/WDW-1 | 30A | Elektrikli cam (sol) |
| P/WDW-2 | 30A | Elektrikli cam (sağ) |
| KIYAMAMAK | 10 A | Yedek sigorta |
| BOBİN IG | 20A | Ateşleme bobini |
| T / SIG | 15A | Dönüş sinyali |
| A/SAC IND | 10 A | Grup |
| GRUP | 10 A | Grup |
| YEDEK SİGORTA | 15A | Yedek sigorta |
| YEDEK SİGORTA | 10 A | Yedek sigorta |
| B/UP | 10 A | ters ışık |
| BİR ÇANTA | 15A | hava yastığı |
| karın kasları | 10 A | Kilitlenme önleyici fren sistemi |
| ECU | 10 A | TCS, ESP, immobilizer |
| YEDEK SİGORTA | 30A | Yedek sigorta |
| YEDEK SİGORTA | 20A | Yedek sigorta |
| P/BAĞLANTI | 30A | Güç k10ektörü sigortası |
| ŞÖNT BAĞLANTISI | – | Şönt k10ektörü |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| A / CON | – | Klima rölesi |
| AT M | – | Otomatik şanzıman k10trol rölesi |
| KONU2 | – | Kapasitör rölesi (altta) |
| DEICE | – | Buz çözme rölesi |
| F / SİS | – | Ön sis lambası rölesi |
| F / POMPA | – | Yakıt pompası rölesi |
| HDLP HI | – | Far rölesi (üst) |
| HDLP DÜ | – | Far rölesi (zayıf) |
| korna | – | Korna rölesi |
| SİLECEK | – | Silecek rölesi |
| KOŞUL1 | – | Kapasitör rölesi (yüksek) |
| MÜDÜR | – | Ana röle |
| BAŞLAMAK | – | Motor çalıştırma rölesi |
| KOŞUL1 | 40A | K10denser (üst) |
| KONU2 | 30A | K10denser (zayıf) |
| IGN1 | 30A | K10tak anahtarı |
| IGN2 | 30A | Motoru çalıştır |
| ABS1 | 40A | ABS, ESP |
| ABS2 | 40A | ABS, ESP |
| IP B+ | 60A | B panelinde + |
| FAN | 40A | Fan |
| HER ŞEY | 120 A (öz 2,0 L) 140 A (öz 2,7 L, dizel 2,0 L) |
Alternatör |
| A / CON | 10 A | Klima |
| SNSR | 10 A | Sensörler |
| DEICE | 15A | buz çözücü |
| DRL | 15A | gün yangınları |
| F / SİS | 15A | Ön sis lambası |
| F / POMPA | 15A | Benzin pompası |
| F / SİLECEK | 20A | Ön cam sileceği |
| HDLP HI | 20A | Deniz Feneri (üstte) |
| HDLP DÜ | 15A | Deniz Feneri (düşük) |
| korna | 15A | korna çalmak |
| INJ | 15A | Enjektör |
| DUR | 15A | Fren lambası |
| 4×4 | 20A | ECM 4×4 |
| NUMARA | 20A | amplifikatör |
| AT M | 20A | Otomatik şanzıman k10trolü |
| ECU | 30A | Motor k10trol ünitesi |
| KIYAMAMAK | 10 A | Yedek sigorta |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 20A | Yedek sigorta |
| KIYAMAMAK | 30A | Yedek sigorta |

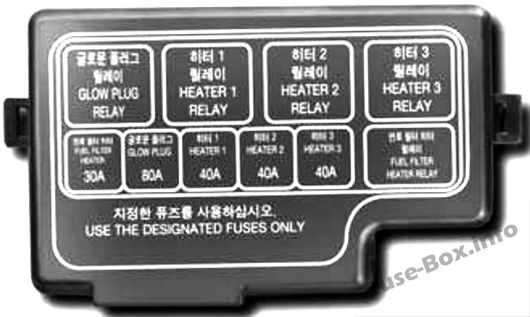

Motor bölmesindeki alt panel (yalnızca dizel)
Alt panelde sigorta ataması (yalnızca Dizel)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| RÖLE BUJİ | – | Kızdırma bujisi rölesi |
| ISITMA RÖLESİ 1 | – | PTC ısıtma rölesi 1 |
| ISITMA RÖLESİ 2 | – | PTC 2 ısıtma rölesi |
| ISITMA RÖLESİ 3 | – | PTC 3 ısıtma rölesi |
| YAKIT FİLTRESİ ISITMA RÖLESİ | – | Yakıt filtresi ısıtıcı rölesi |
| YAKIT FİLTRESİ ISITICI | 30A | Yakıt filtresi ısıtıcısı |
| akkor buji | 80A | Kızdırma bujisi |
| ISITMA 1 | 40A | PTC ısıtma 1 |
| ISITMA2 | 40A | PTC ısıtma 2 |
| ISITMA3 | 40A | PTC ısıtma 3 |
