Bu yazıda 2005’ten 2009’a kadar üretilen ikinci nesil KIA Spectra’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Spectra 2005-2009
Sigorta kutusu konumu

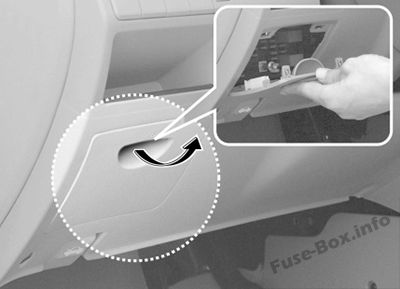

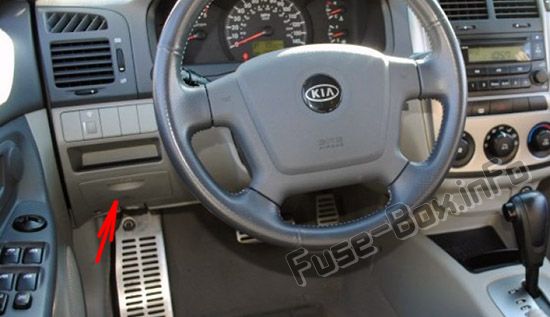

Gösterge Paneli

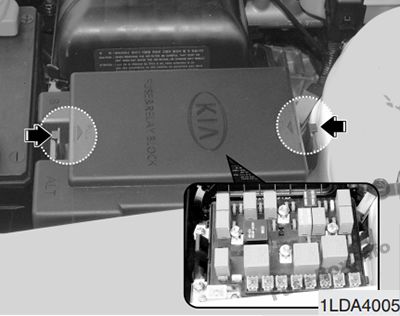

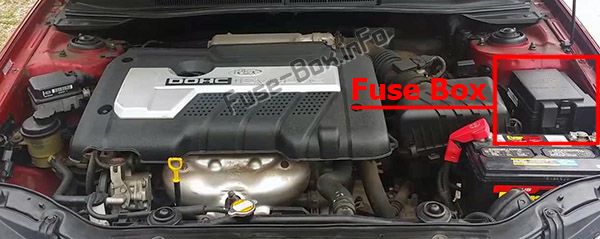

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları

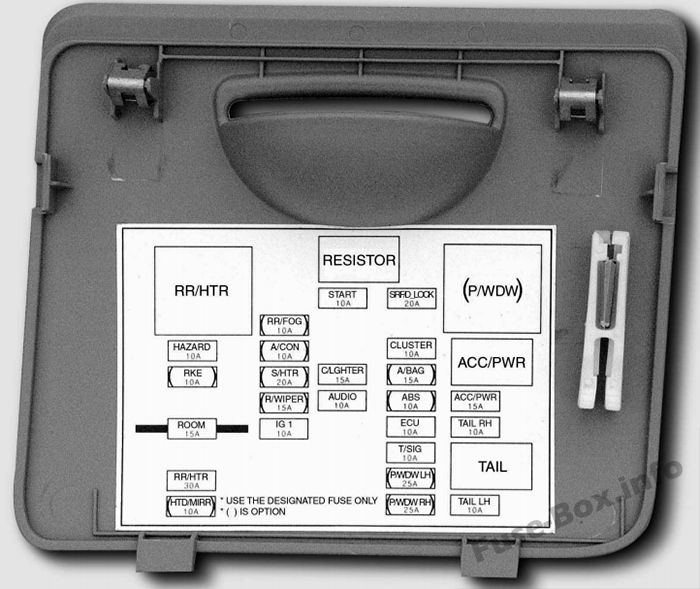

Gösterge Paneli
Gösterge panelinde sigorta ataması
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | Motoru çalıştır |
| SRF/D_LOCK | 20A | Sunroof, Kapı kilidi |
| RR SİS | 10 A | Arka sis lambası |
| RİSK | 10 A | Tehlike ışıkları |
| A / CON | 10 A | Klima |
| GRUP | 10 A | Grup |
| RKE | 10 A | Uzaktan Anahtarsız Giriş |
| S/HTR | 20A | Isıtmalı koltuk |
| C / ÇAKMAK | 15A | çakmak |
| BİR ÇANTA | 15A | hava yastığı |
| R / SİLECEK | 15A | Arka cam sileceği |
| SES | 10 A | ses |
| karın kasları | 10 A | Kilitlenme önleyici fren sistemi |
| ACC/PWR | 15A | Aksesuar / Soket |
| ODA | 15A | Oda lambası |
| IGN | 10 A | Ateşleme |
| ECU | 10 A | Motor k10trol ünitesi |
| DÜZ KUYRUK | 10 A | Kuyruk lambası (sağ) |
| T / SIG | 10 A | Dönüş sinyali |
| GG/HTR | 30A | Arka cam buz çözücüsü |
| P / WDW SOL | 25A | Elektrikli cam (sol) |
| HTD/AYNA | 10 A | Dış ayna ısıtıcısı |
| P/WDW Sağ | 25A | Elektrikli cam (sağ) |
| SOL SOL | 10 A | Kuyruk lambası (sol) |
| GG/HTR | Arka cam buz çözücü rölesi | |
| DİRENÇ | Direnç | |
| P/WDW | Elektrikli pencere rölesi | |
| ACC/PWR | Aksesuar / Soket rölesi | |
| SIRA | Kuyruk lambası rölesi |

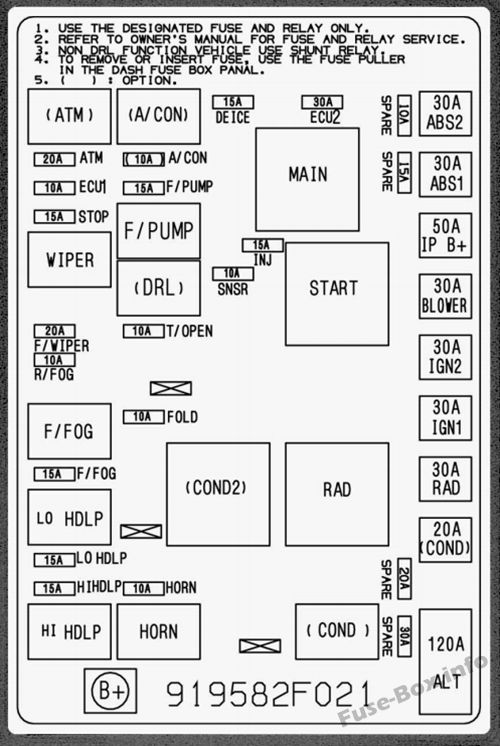

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| AT M | 20A | Otomatik şanzıman k10trolü |
| ECU1 | 10 A | Motor k10trol ünitesi |
| DUR | 15A | Fren lambası |
| F / SİLECEK | 20A | Ön cam sileceği |
| Sağ / SİS | 10 A | Arka sis lambası |
| F / SİS | 15A | Ön sis lambası |
| LO HDLP | 15A | Deniz Feneri (düşük) |
| Merhaba HDLP | 15A | Deniz Feneri (üstte) |
| A / CON | 10 A | Klima |
| F / POMPA | 15A | Benzin pompası |
| KALEME | 10 A | bagaj kapağı açacağı |
| KATLAMAK İÇİN | 10 A | Katlanır dış ayna |
| korna | 10 A | korna çalmak |
| DEICE | 15A | buz çözücü |
| INJ | 15A | Enjeksiy10 |
| SNSR | 10 A | O2 sensörü |
| ECU2 | 30A | Motor k10trol ünitesi |
| KIYAMAMAK | 10 A | yedek sigorta |
| KIYAMAMAK | 15A | yedek sigorta |
| KIYAMAMAK | 20A | yedek sigorta |
| KIYAMAMAK | 30A | yedek sigorta |
| ABS2 | 30A | Kilitlenme önleyici fren sistemi |
| ABS1 | 30A | Kilitlenme önleyici fren sistemi |
| IP B+ | 50A | B panelinde + |
| FAN | 30A | Fan |
| IGN2 | 30A | Ateşleme |
| IGN1 | 30A | Ateşleme |
| RAD | 30A | Radyatör fanı |
| KOŞUL | 20A | K10denser fanı |
| HER ŞEY | 120A | Alternatör |
| AT M | Otomatik şanzıman k10trol rölesi | |
| SİLECEK | Silecek rölesi | |
| F / SİS | Ön sis lambası rölesi | |
| LO HDLP | Far rölesi (zayıf) | |
| Merhaba HDLP | Far rölesi (üst) | |
| A / CON | Klima rölesi | |
| F / POMPA | Benzin pompası | |
| DRL | Gündüz çalışan ışık rölesi | |
| KONU2 | K10denser fan rölesi | |
| korna | Korna rölesi | |
| MÜDÜR | Ana röle | |
| BAŞLAMAK | Motor çalıştırma rölesi | |
| RAD | Radyatör fanı rölesi | |
| KOŞUL | K10denser fan rölesi |
