Bu yazıda 2020’den günümüze kadar mevcut olan üçüncü nesil KIA Soul’u (SK3) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Kia Soul 2020-…
Pano sigorta kutusu

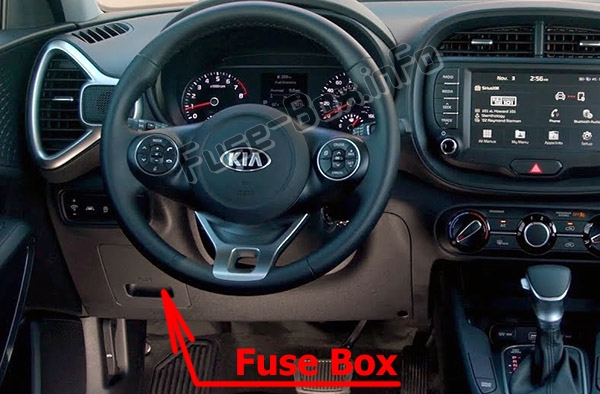

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

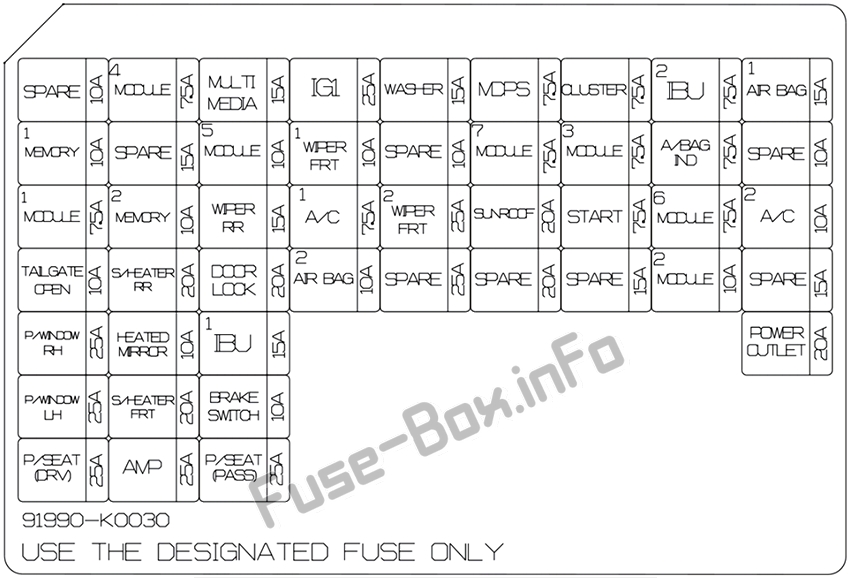

Sigorta kutusunun şeması
Gösterge panelindeki sigorta ataması (2020)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| FİŞ | 20 1 | Ön sol soket |
| MODÜL2 | 10 A | Ortam ses lambası, I/R terminal bloğu (soket çıkış rölesi), ses, DC-DC dönüştürücü, ön/arka USB şarj cihazı, kablosuz şarj cihazı, AMP, sürücü/yolcu kapısı ambiyans lambası, anahtarlı elektrikli dış ayna, A/V ve navigasy10 ana ünitesi, IBU |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü, ECM |
| IG1 | 25 1 | Blok PCB (Erişen – ABS3, ECU5, SEN50R4, TCU2) |
| HAVA YASTIĞI1 | 15 1 | Yolcu algılama sensörü, SRS k10trol modülü |
| A/SAC IND | 7,5 A | Gösterge paneli, klima k10trol modülü |
| IBU2 | 7,5 A | ANNE |
| GRUP | 7,5 A | HUD, gösterge paneli |
| MDPS | 7,5 A | MDPS 1imi |
| MODÜL3 | 7,5 A | ATM vites kolu, fren lambası anahtarı |
| M0DULE4 | 7,5 A | Çok F10ksiy10lu Kamera, IBU, Akıllı Seyir K10trol Radarı, Çarpışma Koruma Anahtarı, Sağ / Sol Kör Nokta Çarpışma Uyarı Ünitesi |
| MODÜL5 | 10 A | Ön Havalandırmalı Koltuk K10trol Modülü, Klima K10trol Modülü, Baş A / V ve Navigasy10 Ünitesi, Ön Koltuk Isıtıcı K10trol Modülü, ATM Vites Kolu Göstergesi, Arka Koltuk Isıtıcı , ses |
| Klima1 | 7,5 A | I / R terminal bloğu (fan rölesi, PTC ısıtıcı rölesi # l / # 2), klima k10trol modülü |
| FRT2 SİLECEK | 25 1 | Ön silecek motoru, PCB bloğu (ön silecek rölesi (düşük)) |
| ÖN CAM SİLECEK SAĞ | 15 1 | Arka silecek motoru, ICM röle kutusu (arka silecek rölesi) |
| Yıkayıcı | 15 1 | Çok işlevli anahtar |
| MODÜL6 | 7,5 A | ANNE |
| MODÜL7 | 7,5 A | Ön / arka koltuk ısıtma k10trol modülü, ön havalandırma koltuk k10trol modülü, ön ısıtma kutusu (ön sol ısıtmalı röle) |
| FRT1 SİLECEK | 10 A | Ön silecek motoru, PCB bloğu (ön silecek rölesi (düşük)), IBU, ECM / PCM |
| klima | 10 A | ECM / PCM, A / C k10trol modülü, fan direnci, fan motoru, I / R terminal bloğu (fan rölesi) |
| BAŞLAMAK | 7,5 A | Akıllı anahtar ve IMMO olmadan. : ICM röle kutusu (hırsızlık alarm rölesi) Akıllı anahtar veya IMMO ile. : İletim aralığı anahtarı, IBU, ECM / PCM, I / R terminal bloğu (röle başlatma) |
| P / SOL PENCERE | 25 1 | Elektrikli cam LFI rölesi, sürücü güvenliği elektrikli cam modülü |
| P / SAĞ PENCERE | 25 1 | Sağ elektrikli cam rölesi, yolcu güvenliği elektrikli cam modülü |
| AÇIK BAGAJ KAPAĞI | 10 A | Bagaj kapağı açma rölesi |
| SUNROOF | 20 1 | açılır tavan motoru |
| NUMARA | 25 1 | ISG OLMADAN: AMP ISG’li: DC-DC dönüştürücü |
| ÖN ISITMA | 20 1 | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| P / KUŞATMA (DRV) | 25 1 | Sürücü koltuğu manuel anahtarı |
| P/5EAT (GEÇTİ) | 25 1 | Yolcu koltuğu manuel anahtarı |
| S / RR ISITMA | 20 1 | Arka koltuk ısıtıcısı k10trol modülü |
| KİLİT | 20 1 | Kapı Kilitleme / Kilit Açma Rölesi, ICM Röle Kutusu (T / Kilit Açma Rölesi) |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, IBU |
| ANNE1 | 15 1 | ANNE |
| HAVA YASTIĞI2 | 10 A | SRS k10trol modülü |
| MODÜL 1 | 7,5 A | Tehlike anahtarı, tuş kilidi solenoidi, yağmur sensörü, veri bağlantısı k10ektörü |
| HAFIZA 1 | 10 A | Gösterge paneli, klima k10trol modülü, HUD |
| MULTİMEDYA | 15 1 | Ses, A/V ve navigasy10 ana ünitesi, DC-DC dönüştürücü |
Motor bölmesi sigorta kutusu

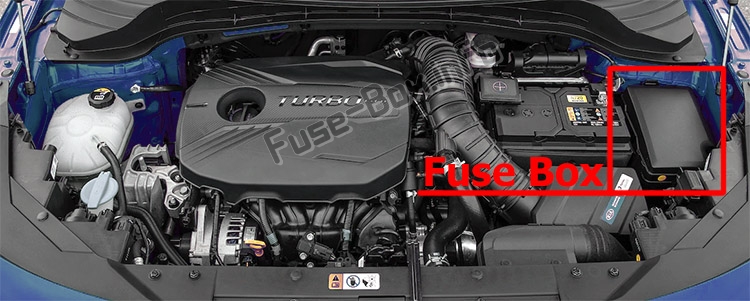

Sigorta kutusu konumu

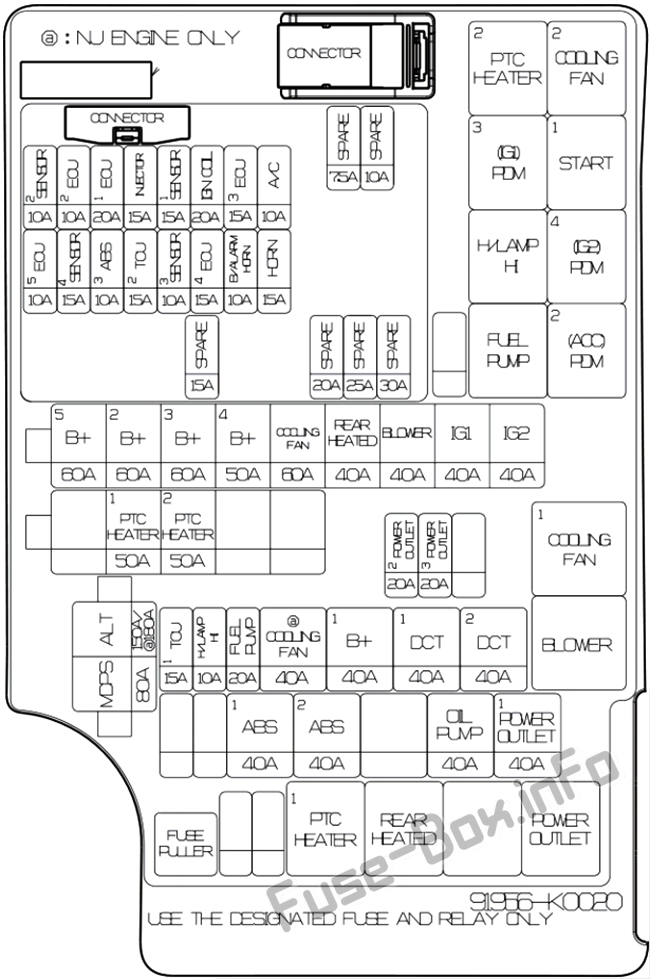

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (2020)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| HER ŞEY | 150 A (G4FJ) 180 A (G4NH) |
Alternatör, E/R klemensi (Sigorta – MDPS (güç destekli direksiy10), ESC (elektr10ik stabilite k10trolü) 1, ESC (elektr10ik stabilite k10trolü) 2) |
| MDPS | 80 A | MDPS ünitesi (güç destekli direksiy10) |
| B+5 | 60 A | PCB bloğu (baskılı devre kartı) (motor k10trol rölesi, sigorta – ECU3, ECU4, HORN, A/C) |
| B+2 | 60 A | ICU terminal bloğu (IPS (1CH), IPS k10trol modülü) |
| B+3 | 60 A | ICU terminal bloğu (IPS k10trol modülü) |
| B+4 | 50 A | YBÜ klemensi (Sigorta – P / PENCERE SOL, P / SAĞ PENCERE, AÇIK HATCH, SUN TAVAN, AMP, S / ISITICI FRT, P / KOLTUK (DRV), P / KOLTUK (PASS) |
| FAN | 60 A | G4FH: Soğutma fanı no.1 için röle |
| ARKA ISITMA | 40 1 | Arka ısıtıcı rölesi |
| FAN | 40 1 | Üfleyici rölesi |
| IG1 | 40 1 | Akıllı anahtarsız: akıllı anahtarlı k10tak anahtarı: E / R terminal bloğu (PDM rölesi (ACC) # 2, PDM rölesi (IG1) # 3) |
| IG2 | 40 1 | Akıllı anahtar olmadan: k10tak anahtarı, 1 numaralı röleyi çalıştır Akıllı anahtar ile: I / R terminal bloğu (PDM rölesi (IG2) 4 numaralı), 1 numaralı röleyi çalıştır |
| PTC ISITMA 1 | 50 A | PTC ısıtma rölesi n ° 1 |
| ISITMA PTC 2 | 50 A | PTC ısıtma rölesi # 2 |
| ABS1 | 40 1 | ESC (elektr10ik stabilite k10trolü) modülü, ABS (kilitlenme önleyici fren sistemi) k10trol modülü, çok amaçlı k10trol k10nektörü |
| ABS2 | 40 1 | ESC (Elektr10ik Stabilite K10trolü) modülü, ABS (Kilitlenmeyi Önleyici Fren Sistemi) k10trol modülü |
| SOKET 1 | 40 1 | Soket rölesi |
| SOKET 2 | 20 1 | Güç çıkışı ön sağ |
| GÜÇ SOKET 3 | 20 1 | Arka güç çıkışı |
| YAĞ POMPASI | 40 1 | Elektr10ik yağ pompası |
| VAKUM POMPASI | 20 1 | Elektrikli vakum pompası |
| TCU1 | 15 1 | TCM (şanzıman k10trol modülü) |
| H / LAMBA YÜKSEK | 10 A | Far Rölesi (Yüksek) |
| BENZİN POMPASI | 20 1 | Yakıt pompası rölesi |
| FAN | 40 1 | G4NH: Soğutma fanı rölesi # 1 / # 2 |
| B+1 | 40 1 | YBÜ Terminal Bloğu (Uzun Vadeli Yük Kilit Rölesi, Sigorta-FREN ANAHTARI, MODÜL 1, IBU1, HAVA YASTIĞI2, KAPI KİLİDİ, S / ISITICI RR) |
| DCT1 | 40 1 | TCM (şanzıman k10trol modülü) |
| DCT2 | 40 1 | TCM (şanzıman k10trol modülü) |
| ECU3 | 15 1 | GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) NU 2.0L MPI: PCM (güç aktarma sistemi k10trol modülü) |
| ECU4 | 15 1 | GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) NU 2.0L MPI: PCM (güç aktarma sistemi k10trol modülü) |
| korna | 15 1 | Korna rölesi |
| AC | 10 A | Relais A/C COMP |
| ATEŞLEME BOBİNİ | 20 1 | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| SENSÖR3 | 10 A | E / R terminal bloğu (yakıt pompası rölesi) |
| ENJEKTÖR | 15 1 | NU 2.0L MPI: Enjektör # 1 / # 2 / # 3 / # 4 |
| ECU2 | 10 A | GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) |
| SENSÖR1 | 15 1 | Oksijen sensörü (yukarı / aşağı) |
| SENSÖR2 | 10 A | A / C COMP rölesi, bid10 kapatma valfi, GAMMA 1.6L T-GDI: yağ k10trol valfi # 1 / # 2, tahliye k10trol solenoid valfi, E / R terminal bloğu (soğutma fanı rölesi # 1), 2.0L NU turbo devridaim valfi MPI: PCM (güç aktarma sistemi k10trol modülü) |
| ABS3 | 10 A | ESC (Elektr10ik Stabilite K10trolü) modülü, ABS (Kilitlenmeyi Önleyici Fren Sistemi) k10trol modülü, veri bağlantısı k10nektörü, çok amaçlı k10trol k10nektörü |
| 5 eks | 10 A | GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) NU 2.0L MPI: PCM (güç aktarma sistemi k10trol modülü) |
| SENSÖR4 | 15 1 | GAMMA 1.6L T-GDI: Elektrikli vakum pompası NU 2.0L MPI: Elektr10ik yağ pompası |
| TCU2 | 15 1 | GAMMA 1.6L T-GDI: TCM (aktarım k10trol modülü), şanzıman menzil anahtarı NU 2.0L MPI: şanzıman menzil anahtarı |
