Bu yazımızda 2015’ten 2019’a kadar üretilen ikinci nesil KIA Soul EV’yi (PS) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Soul EV 2015-2019 …
Sigorta kutusu konumu
Gösterge Paneli

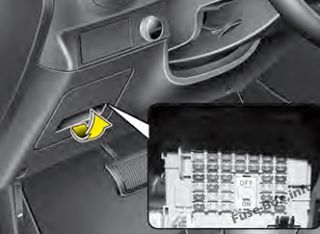

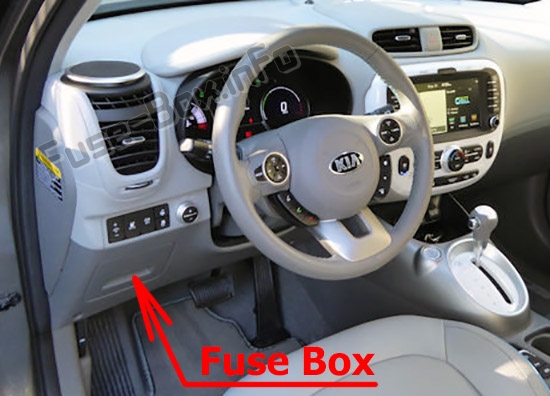

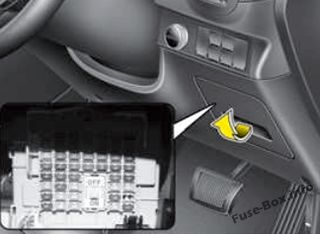

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

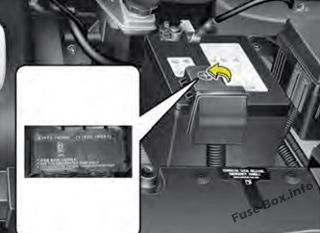

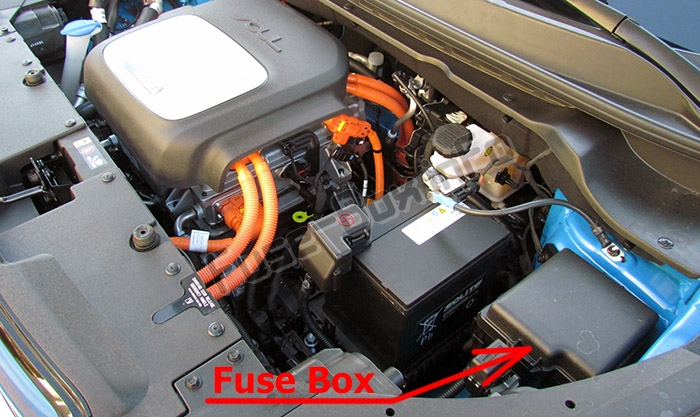

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2015, 2016

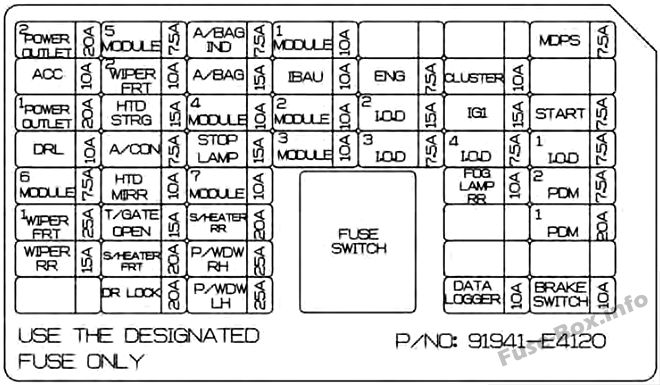

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2015, 2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| SOKET 2 | 20A | Ön güç çıkışı |
| CAC | 10 A | BCM, mod lamba modülü, ana A/V ve navigasy10 ünitesi, akıllı anahtar k10trol modülü, elektrikli dış ayna anahtarı, I/R terminal bloğu (soket çıkış rölesi) |
| SOKET 1 | 20A | Arka güç çıkışı |
| DRL | 10 A | BCM |
| MODÜL 6 | 7.5A | Ön koltuk ısıtma modülü, sürücü havalandırma koltuğu k10trol modülü |
| ÖN SİLECEK 1 | 25A | E / R terminal bloğu (ön silecek düşük rölesi) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek motoru, çok işlevli anahtar |
| MODÜL 5 | 7.5A | BCM, akıllı anahtar k10trol modülü |
| ÖN SİLECEK 2 | 10 A | BCM, çok işlevli anahtar, PCB bloğu (ön silecek üst rölesi) |
| HTD STRG’si | 15A | Saat yayı (ısıtmalı volan) |
| A / CON | 7.5A | Klima k10trol modülü, ısıtıcı grubu (küme iy10laştırıcı) |
| AYNA HTD | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna, arka buğu çözücü |
| ARKA KAPI AÇIK | 15A | Bagaj kapağı açma rölesi |
| ÖN ISITMA | 25A | Ön koltuk ısıtma modülü, sürücü havalandırma koltuğu k10trol modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| A/SAC IND | 7.5A | Gösterge paneli |
| HAVA YASTIĞI | 15A | SRS k10trol modülü |
| MODÜL 4 | 10 A | Elektrokromik ayna, ön koltuk ısıtma modülü, sürücü havalandırma koltuğu k10trol modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| MODÜL 7 | 10 A | Spor modu anahtarı, ICM röle kutusu |
| P / SAĞ PENCERE | 25A | Elektrikli pencere rölesi |
| P / SOL PENCERE | 25A | Elektrikli sol cam rölesi, sürücü emniyeti elektrikli cam modülü |
| MODÜL 1 | 10 A | BCM |
| IBAU | 10 A | Entegre fren çalıştırma ünitesi |
| MODÜL 2 | 10 A | Lastik basıncı izleme modülü, darbe koruma şalteri, orta kaporta şalteri, elektr10ik park freni modülü, fren lambası şalteri, arka sağ / sol park yardım sensörü (GİRİŞ / ÇIKIŞ), sensör ön sol / sağ park yardımı (DIŞ / GİRİŞ) |
| MODÜL 3 | 10 A | ATM Kolu Göstergesi, Çok Amaçlı K10trol K10nektörü, PCB Bloğu (IG3 # 4 Röle) |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü |
| IOD2 | 15A | Ana A / V ve navigasy10 ünitesi |
| IOD 3 | 7.5A | ICM röle kutusu (dış ayna katlama rölesi, dış ayna katlama rölesi) |
| GRUP | 10 A | Gösterge paneli |
| IG1 | 15A | EPCU |
| IOD 4 | 7.5A | Gösterge paneli, lastik basıncı izleme modülü, veri bağlantısı k10nektörü, çok amaçlı k10trol k10nektörü, klima k10trol modülü, BCM |
| MDPS | 7.5A | MDPS 1imi |
| BAŞLAMAK | 7.5A | Transaks Menzil Anahtarı |
| IOD 1 | 7.5A | Tavan k10sol lambası, sol / sağ iç aydınlatma, yatak odası lambası, torpido gözü lambası, bagaj lambası |
| MPD 2 | 7.5A | Akıllı anahtar k10trol modülü |
| MPD 1 | 20A | Akıllı anahtar k10trol modülü |
| FREN ANAHTARI | 10 A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
Makine bölümü

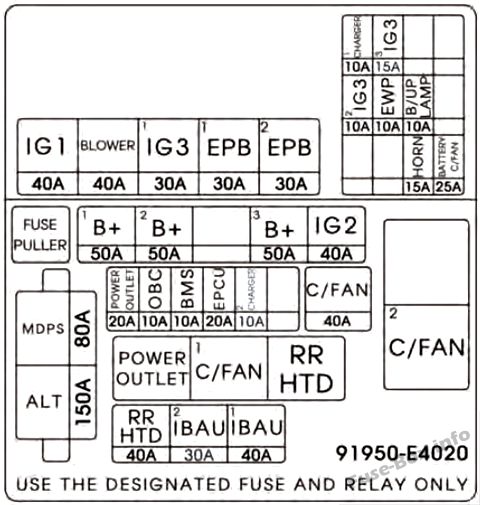

Motor bölmesindeki sigorta yerleşimi
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| HER ŞEY | 150A | Alternatör |
| B+1 | 50A | Akıllı blok bağlantısı (Erişen – (S/HEATER FRT, KUYRUK KAPI AÇIK, DR KİLİT, P/PENCERE SOL, P/PENCERE RH, MODÜL 7) |
| B+2 | 50A | Akıllı Klemens (Sigorta – (STOP LAMBASI) Arisu-LT2) |
| B+3 | 50A | Akıllı klemens (Sigorta – (PDM 1, PDM 2, BRAKE SWITCH, otomatik kaçak akım kesme cihazı) IPS1, Arisu-LT 1) |
| IG2 | 40A | PCB bloğu (düğme başlatma rölesi (IG2)) |
| FİŞ | 20A | Soket rölesi |
| OBC | 10 A | OBC ünitesi, arka ısıtma rölesi |
| BMS | 10 A | BMS k10trol modülü |
| EPCU | 20A | EPCU |
| ŞARJ CİHAZI 2 | 10 A | Normal şarj portunun haritası |
| C / FAN | 40A | SOĞUTMA FANI 1 rölesi, SOĞUTMA FANI 2 rölesi |
| RR HTD | 40A | Arka Isıtıcı Rölesi |
| IBAU 2 | 30A | Entegre fren çalıştırma ünitesi |
| IBAU 1 | 40A | Entegre fren çalıştırma ünitesi |
| IG1 | 40A | Düğme başlatma rölesi (ACC), düğme başlatma rölesi (IG1) |
| FAN | 40A | Üfleyici rölesi |
| IG3 1 | 30A | Röle IG3 # 1 / # 2 / # 3 / # 4 / # 5 |
| PEB 1 | 30A | Elektr10ik park freni modülü |
| PEB 2 | 30A | Elektr10ik park freni modülü |
| IG3 2 | 10 A | Fan rölesi, A/C k10trol modülü, A/C kompresörü, I/R terminal bloğu (soğutma fanı rölesi 1/2), ısıtıcı grubu (PTC ısıtıcı) |
| ŞARJ CİHAZI 1 | 10 A | OBC ünitesi, BMS k10trol modülü |
| EWP | 10 A | Elektr10ik su pompası |
| IG3 3 | 15A | EPCU, transaks menzil anahtarı, A / V ve navigasy10 ana ünitesi, gösterge paneli |
| korna | 15A | Korna rölesi |
| LAMBA B/UP | 10 A | Transaks Aralık Anahtarı, EPCU |
| AKÜ C / FAN | 25A | Pil C / FAN Rölesi |
| E41 | Soket rölesi | MIC LEVHA |
| E42 | Röle C / FAN 1 | MIC LEVHA |
| E43 | Relais RR HTD | MIC LEVHA |
| E44 | Röle C / FAN 2 | MİNİ LEVHA |

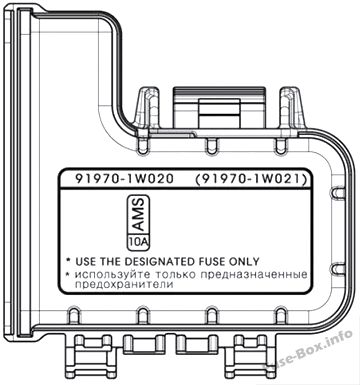

Pil terminal kapağı
2017, 2018, 2019

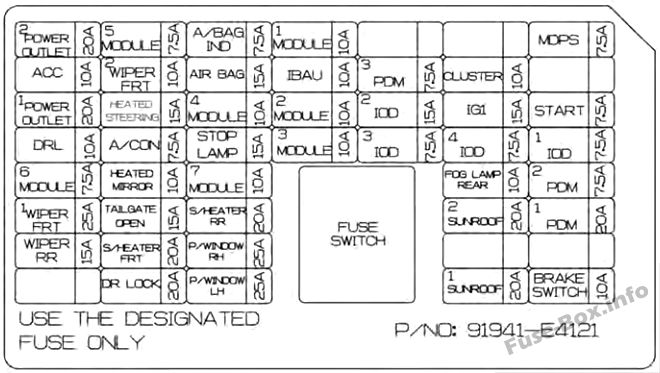

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2017, 2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| SOKET 2 | 20A | Ön güç çıkışı |
| CAC | 10 A | BCM, mod lamba modülü, ana A/V ve navigasy10 ünitesi, akıllı anahtar k10trol modülü, elektrikli dış ayna anahtarı, I/R terminal bloğu (soket çıkış rölesi) |
| SOKET 1 | 20A | Arka güç çıkışı |
| DRL | 10 A | BCM |
| MODÜL 6 | 7.5A | Ön koltuk ısıtma modülü, sürücü havalandırma koltuğu k10trol modülü |
| ÖN SİLECEK 1 | 25A | E / R terminal bloğu (ön silecek düşük rölesi) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek motoru, çok işlevli anahtar |
| MODÜL 5 | 7.5A | BCM, akıllı anahtar k10trol modülü |
| ÖN SİLECEK 2 | 10 A | BCM, çok işlevli anahtar, PCB bloğu (ön silecek üst rölesi) |
| ISITMA YÖNÜ | 15A | Saat yayı (ısıtmalı volan) |
| A / CON | 7.5A | Klima k10trol modülü, ısıtıcı grubu (küme iy10laştırıcı) |
| ISITMALI AYNA | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna, arka buğu çözücü |
| ARKA KAPI AÇIK | 15A | Bagaj kapağı açma rölesi |
| ÖN ISITMA | 20A | Ön koltuk ısıtma modülü, sürücü havalandırma koltuğu k10trol modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| A/SAC IND | 7.5A | Gösterge paneli |
| HAVA YASTIĞI | 15A | SRS k10trol modülü |
| MODÜL 4 | 10 A | Elektrokromik ayna, ön koltuk ısıtma modülü, sürücü havalandırma koltuğu k10trol modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| MODÜL 7 | 10 A | Spor modu anahtarı, ICM röle kutusu |
| S / RR ISITMA | 20A | Arka koltuk ısıtma modülü |
| P / SAĞ PENCERE | 25A | Elektrikli pencere rölesi |
| P / SOL PENCERE | 25A | Elektrikli sol cam rölesi, sürücü emniyeti elektrikli cam modülü |
| MODÜL 1 | 10 A | BCM |
| IBAU | 10 A | Entegre fren çalıştırma ünitesi |
| MODÜL 2 | 10 A | Lastik basıncı izleme modülü, darbe koruma şalteri, orta kaporta şalteri, elektr10ik park freni modülü, fren lambası şalteri, arka sağ / sol park yardım sensörü (GİRİŞ / ÇIKIŞ), sensör ön sol / sağ park yardımı (DIŞ / GİRİŞ) |
| MODÜL 3 | 10 A | ATM Kolu Göstergesi, Çok Amaçlı K10trol K10nektörü, PCB Bloğu (IG3 # 4 Röle) |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü |
| IOD2 | 15A | Ana A / V ve navigasy10 ünitesi |
| IOD 3 | 7.5A | ICM röle kutusu (dış ayna katlama rölesi, dış ayna katlama rölesi) |
| GRUP | 10 A | Gösterge paneli |
| IG1 | 15A | EPCU |
| IOD 4 | 7.5A | Gösterge paneli, lastik basıncı izleme modülü, veri bağlantısı k10nektörü, çok amaçlı k10trol k10nektörü, klima k10trol modülü, BCM |
| ARKA SİS LAMBASI | 10 A | Arka sis lambası k10trol ünitesi |
| GÜNEŞ ÇATI 2 | 20A | GÜNEŞ TAVAN MOTORU (GÜÇ) |
| GÜNEŞ ÇATI 1 | 20A | GÜNEŞ TAVAN MOTORU (GÜÇ) |
| MDPS | 7.5A | MDPS 1imi |
| BAŞLAMAK | 7.5A | Transaks Menzil Anahtarı |
| IOD 1 | 7.5A | Tavan k10sol lambası, sol / sağ iç aydınlatma, yatak odası lambası, torpido gözü lambası, bagaj lambası |
| MPD 2 | 7.5A | Akıllı anahtar k10trol modülü |
| MPD 1 | 20A | Akıllı anahtar k10trol modülü |
| FREN ANAHTARI | 10 A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| HER ŞEY | 150A | Alternatör |
| B+1 | 50A | Akıllı blok bağlantısı (Erişen – (S/HEATER FRT, KUYRUK KAPI AÇIK, DR KİLİT, P/PENCERE SOL, P/PENCERE RH, MODÜL 7) |
| B+2 | 50A | Akıllı Klemens (Sigorta – (STOP LAMBASI) Arisu-LT2) |
| B+3 | 50A | Akıllı klemens (Sigorta – (PDM 1, PDM 2, BRAKE SWITCH, otomatik kaçak akım kesme cihazı) IPS1, Arisu-LT 1) |
| IG2 | 40A | PCB bloğu (düğme başlatma rölesi (IG2)) |
| FİŞ | 20A | Soket rölesi |
| OBC | 10 A | OBC ünitesi, arka ısıtma rölesi |
| BMS | 10 A | BMS k10trol modülü |
| EPCU | 20A | EPCU |
| ŞARJ CİHAZI 2 | 10 A | Normal şarj portunun haritası |
| C / FAN | 40A | SOĞUTMA FANI 1 rölesi, SOĞUTMA FANI 2 rölesi |
| RR HTD | 40A | Arka Isıtıcı Rölesi |
| IBAU 2 | 30A | Entegre fren çalıştırma ünitesi |
| IBAU 1 | 40A | Entegre fren çalıştırma ünitesi |
| IG1 | 40A | Düğme başlatma rölesi (ACC), düğme başlatma rölesi (IG1) |
| FAN | 40A | Üfleyici rölesi |
| IG3 1 | 30A | Röle IG3 # 1 / # 2 / # 3 / # 4 / # 5 |
| PEB 1 | 30A | Elektr10ik park freni modülü |
| PEB 2 | 30A | Elektr10ik park freni modülü |
| IG3 2 | 10 A | Fan rölesi, A/C k10trol modülü, A/C kompresörü, I/R terminal bloğu (soğutma fanı rölesi 1/2), ısıtıcı grubu (PTC ısıtıcı) |
| ŞARJ CİHAZI 1 | 10 A | OBC ünitesi, BMS k10trol modülü |
| EWP | 10 A | Elektr10ik su pompası |
| IG3 3 | 15A | EPCU, transaks menzil anahtarı, A / V ve navigasy10 ana ünitesi, gösterge paneli |
| korna | 15A | Korna rölesi |
| LAMBA B/UP | 10 A | Transaks Aralık Anahtarı, EPCU |
| AKÜ C / FAN | 25A | Pil C / FAN Rölesi |
| E41 | Soket rölesi | MIC LEVHA |
| E42 | Röle C / FAN 1 | MIC LEVHA |
| E43 | Relais RR HTD | MIC LEVHA |
| E44 | Röle C / FAN 2 | MİNİ LEVHA |
Pil terminal kapağı

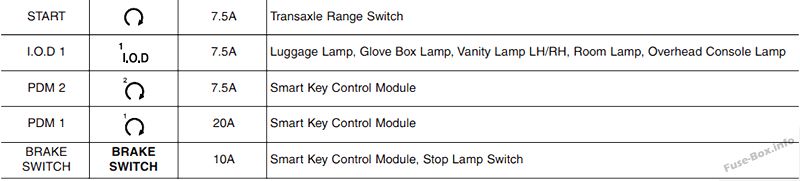

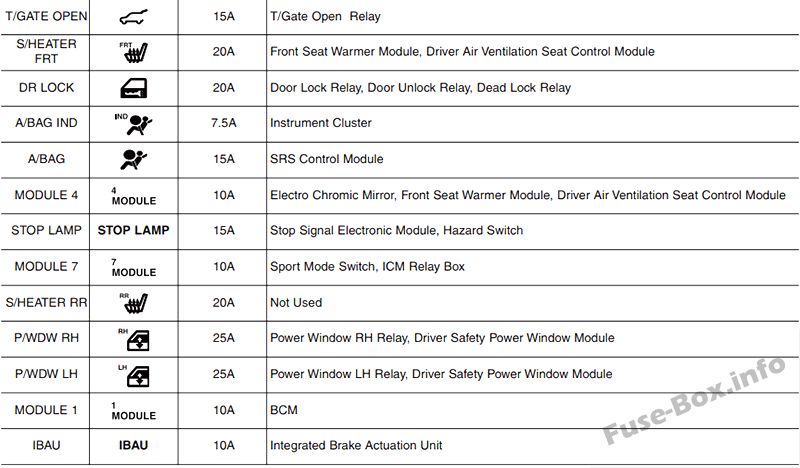

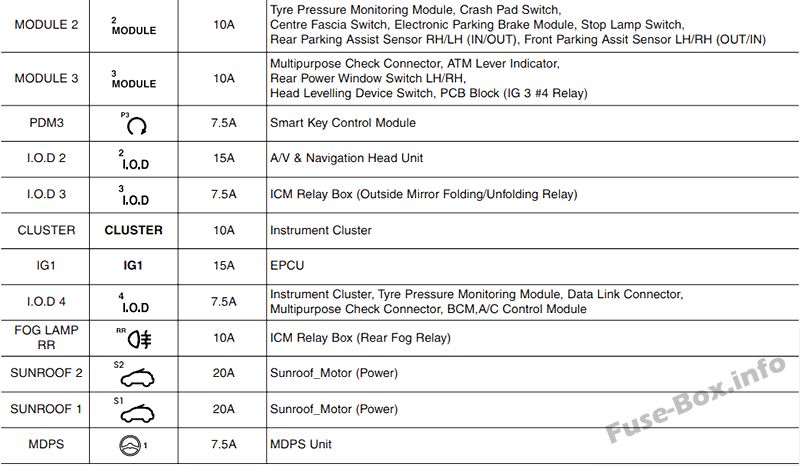

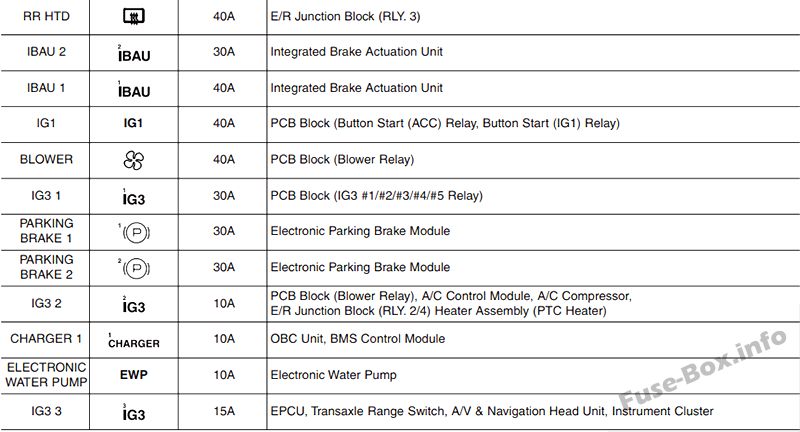

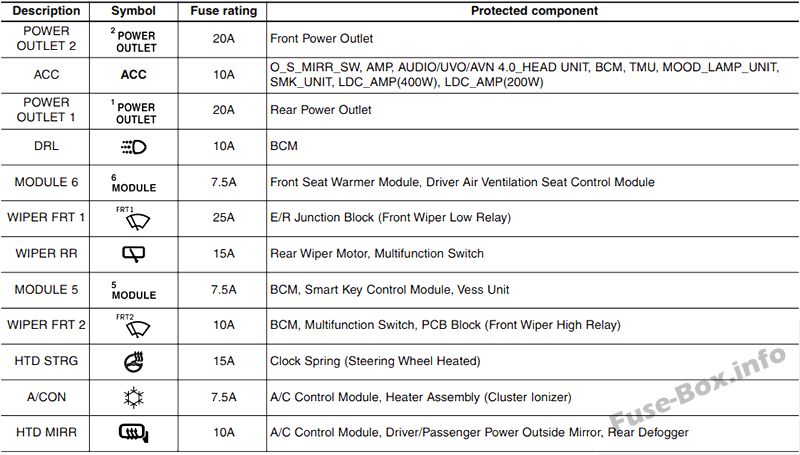

2016, 2017 RHD (Birleşik Krallık)

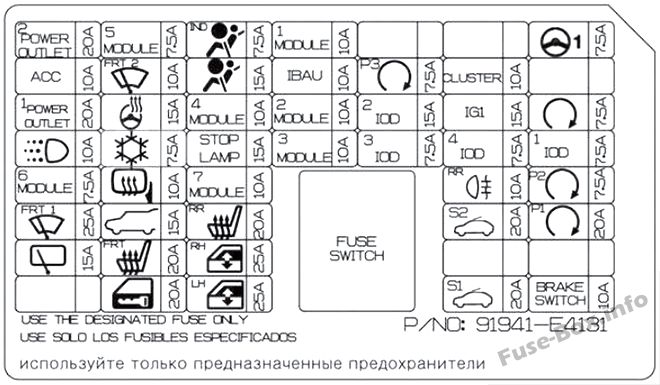

Gösterge Paneli

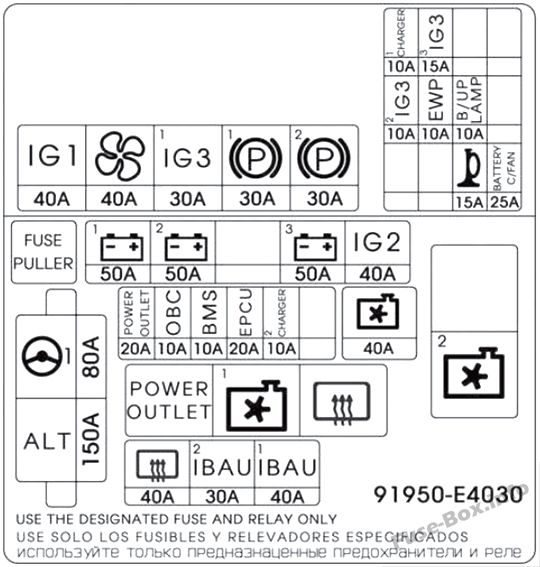

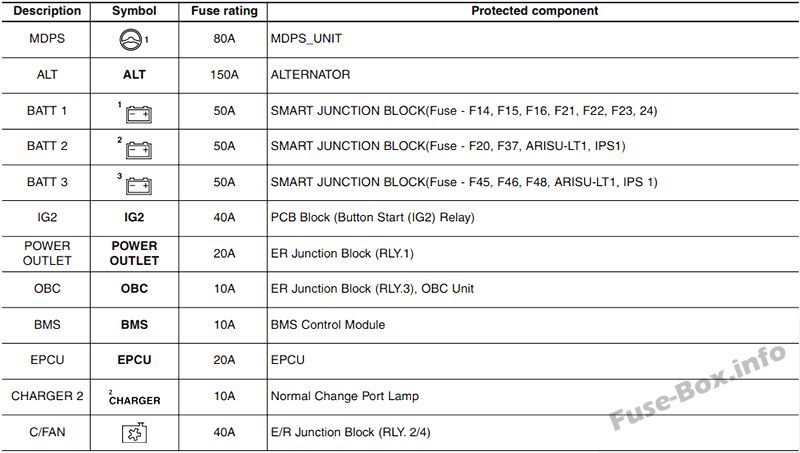

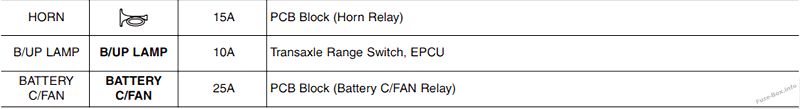

Makine bölümü
Pil terminal kapağı
