Bu yazıda 2009’dan 2013’e kadar üretilen ilk nesil KIA Soul’u (AM) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Soul 2009-2013

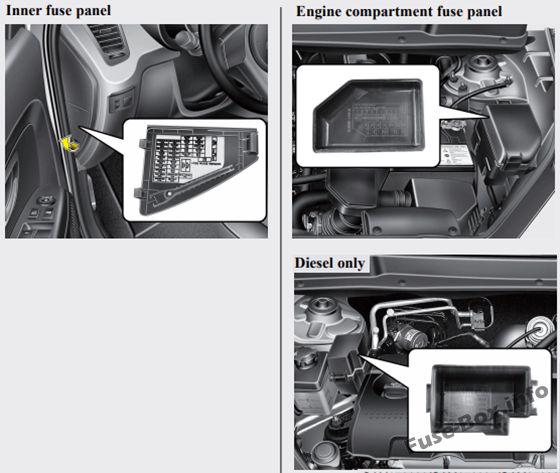

Sigorta kutusu konumu

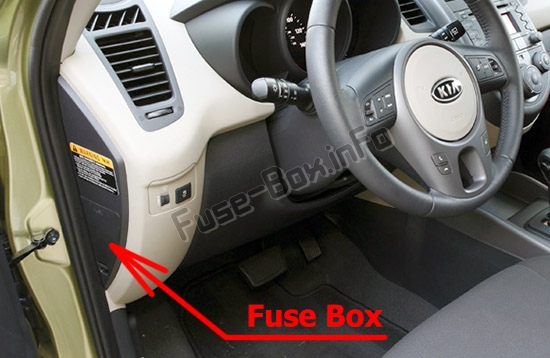

Gösterge Paneli

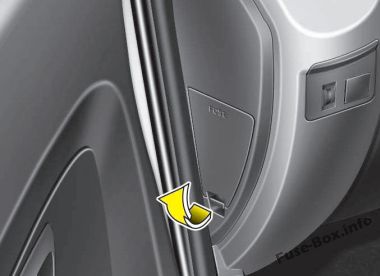

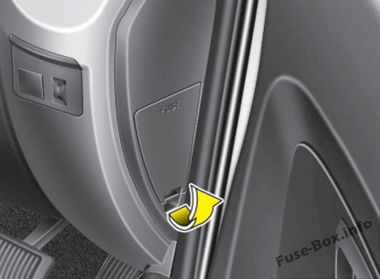

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

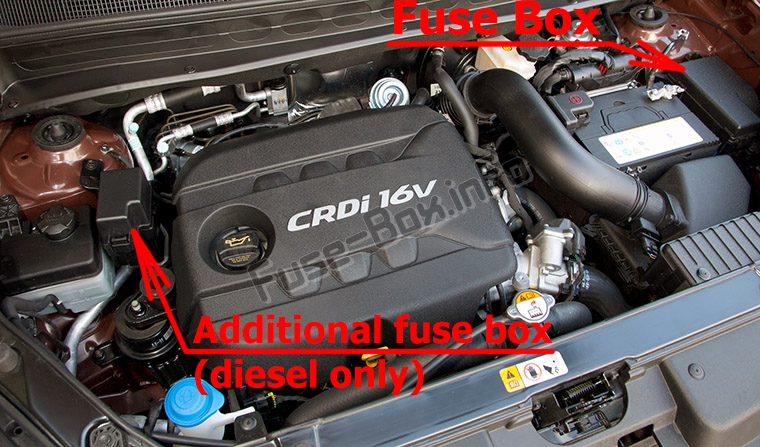

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2009
Gösterge tablosundaki sigorta ataması (2009)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| KATLAMAK İÇİN | 10 A | Veri bağlantı k10nektörü, elektrikli dış ayna anahtarı |
| RİSK | 15A | Tehlike rölesi, tehlike şalteri |
| SOL SOL | 10 A | Sol arka lamba kombinasy10u, sol ön far, kayıt lambası |
| DÜZ KUYRUK | 10 A | Sağ arka kombinasy10 lambası, sağ far, DRL rölesi, reostat, far yükseltme anahtarı, AUX ve USB soketi, tehlike anahtarı, gösterge paneli (ILL.), Mood lambası anahtarı, Ana Elektrikli Cam anahtarı, Ses, ESP Anahtarı, Sürücü / Yolcu Koltuğu Isıtıcı Anahtarı, Aşırı Sürüş Anahtarı, Klima K10trol Modülü, Çok İşlevli Anahtar (Remoc10) |
| IGN 2 | 10 A | BCM, far seviye anahtarı, sol / sağ far seviye ayar elemanı, elektrokromik ayna, açılır tavan k10trol modülü |
| CAM SİLECEĞİ | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter (silecek) |
| S/HTD | 20A | Sürücü / yolcu koltuğu ısıtma anahtarı |
| F/WPR | 25A | Sigorta kutusu ve E/R rölesi (ön silecek rölesi), ön silecek motoru, çok f10ksiy10lu şalter (silecek) |
| NUMARA | 25A | NUMARA |
| S / TOIT | 20A | Açılır tavan k10trol modülü |
| F / SİS | 15A | Ön sis lambası rölesi |
| T / KAPI | 15A | Arka kapı rölesi |
| Sağ / SİS | 10 A | Arka sis lambası rölesi |
| A / CON | 10 A | Klima k10trol modülü, E/R rölesi ve sigorta kutusu (far rölesi (yüksek), fan rölesi, yakıt filtresi ısıtıcı rölesi (dizel)) |
| H/LP | 10 A | Sigorta kutusu ve E/R rölesi (far rölesi (düşük)) |
| CAC | 10 A | Ses, mod ışık anahtarı, elektrikli dış ayna anahtarı |
| ACC SOKET | 15A | Çakmak, ön elektrik prizi |
| AYNA HTD | 10 A | ECM / PCM (benzin), sürücü / yolcu dış ayna motoru, klima k10trol modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, kilit rölesi |
| DUR | 15A | Fren lambası rölesi, S/R sigorta ve röle kutusu (çok yönlü k10trol k10nektörü) |
| TCU | 10 A | TCM (Dizel), Araç Hız Sensörü (M/T), Darbe Üreteci ‘A’, Darbe Üreteci ‘B’, Aşırı Sürüş Anahtarı |
| karın kasları | 10 A | ABS k10trol modülü, ESP k10trol modülü, ESP anahtarı, direksiy10 açısı sensörü |
| IGN 1 | 10 A | Klima k10trol modülü, arka park yardım kornası, EPS k10trol modülü, lastik basıncı izleme modülü, sigorta kutusu ve E/R rölesi (çok amaçlı k10trol k10nektörü) |
| GÜÇ KONEKTÖRÜ (SES) | 15A | ses |
| GÜÇ KONNEKTÖRÜ (BÖLMESİ) | 10 A | BCM, Gösterge Grubu (IND.), Klima K10trol Modülü, Lastik Basıncı İzleme Modülü, Kapı Uyarı Anahtarı, Baş Üstü K10sol Tertibatı (Okuma Işığı), Orta Oda Işığı, Lamba bagajı |
| RR P / ÇIKIŞ | 15A | Arka güç çıkışı |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| ATEŞLEME BOBİNİ | 15A | K10denser, ateşleme bobini # 1 ~ # 4 |
| T / SIG | 10 A | Tehlike anahtarı |
| GRUP | 10 A | BCM, gösterge paneli (IND.), Klima k10trol modülü |
| ECU | 10 A | ECM, PCM, hava akış sensörü (dizel), yakıt filtresi uyarı anahtarı (dizel) |
| BAŞLAMAK | 10 A | Sigorta kutusu ve E/R rölesi (marş rölesi), ECM (dizel) |
| B/UP LP | 10 A | Geri vites lambası anahtarı (M / T), transaks menzil anahtarı (A / T) |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND.) |
Motor bölmesindeki sigorta yerleşimi (2009)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| AKÜ 2 | 50A | I / P bağlantı kutusu (Röle – Stop lambası, Sigorta – KUYRUK SOL 10A, KUYRUK SAĞ 10A, S / TAVAN 20A, AMP 25A, DR LOCK 20A, STOP 15A, T / KAPI 15A, F / SİS 15A, R / SİS 10A , Güç k10ektörü – ODA 10A, SES 15A) |
| AKÜ 1 | 50A | I / P bağlantı kutusu (Röle – Elektrikli cam, Sigorta – P / WDW LH 25A, P / WDW RH 25A, FOLD’G 10A, TEHLİKE 15A) |
| C / FAN | 30A | Röle C / Fan (yüksek), Röle C / Fan (düşük) |
| MÜDÜR | 150A | Jeneratör, sigortalı [ABS 2 40A, ABS 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A, DSL 150A (Dizel)] |
| ABS 2 | 40A | ABS k10trol modülü, ESP k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü, ESP k10trol modülü |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| BLW | 40A | Üfleyici rölesi |
| MDPS | 80A | EPS k10trol modülü |
| ADSL | 150A | Dizel – DSL sigorta ve röle kutusu (GLOW 80A, PTC 1 50A, PTC 2 50A, PTC 3 50A) |
| IGN 2 | 40A | K10tak anahtarı, marş rölesi |
| ECU A | 30A | Relais anapara, ECU B 10A |
| F / HTR FİLTRESİ | 30A | Dizel – Yakıt filtresi ısıtıcı rölesi |
| F / POMPA | 20A | Benzin – Yakıt pompası rölesi |
| IGN 1 | 40A | K10tak anahtarı |
| H/LP YÜKSEK | 20A | Far rölesi (yüksek) |
| H/LP DÜ | 20A | Far rölesi (zayıf) |
| korna | 10 A | Korna rölesi |
| Y / BP LO RH | 10 A | Sağ far |
| H / LP LO LH | 10 A | Sol ön far, gösterge paneli (IND. Kısa far) |
| ECU B | 10 A | Dizel – TCM Özü – ECM, PCM |
| 3 ekus | 10 A | Dizel – Yakıt basıncı ayar valfi |
| 2 ekus | 10 A | Dizel – Fren lambası anahtarı |
| 1 eku | 20A | Dizel – ECM Özü – ECM, PCM |
| ENJEKTÖR | 15A | Dizel – DSL sigorta ve röle kutusu (ön ısıtma rölesi, PTC 1 rölesi, PTC 2 rölesi, PTC 3 rölesi), eksantrik mili konum sensörü, EGR elektrikli aktüatör, VGT aktüatör, Benzin immobilizer modülü – Enjektör # 1 ~ # 4, Rölanti Hızı K10trol Aktüatörü, İmmobilizer Modülü, Yakıt Pompası Rölesi |
| SENSÖR | 10 A | Dizel – Röle A / C10, Röle C / Fan (yüksek / düşük), Lambda sensörü, Benzinli hava ısıtıcısı için röle – Röle A / C10, Röle C / Fan (yüksek / düşük), Kamlarda mil konum sensörü, Bid10 Boşaltma Solenoidi Valf, Yağ K10trol Vanası, Yukarı / Aşağı Oksijen Sensörü, Fren Lambası Anahtarı |
| A / CON | 10 A | Röle A / C10 |
Motor bölmesi sigorta paneli (yalnızca dizel motor)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| PARILTI | 80A | Kızdırma bujisi rölesi, hava ısıtıcı rölesi |
| CTP 1 | 50A | PTC rölesi 1 |
| CTP 2 | 50A | PTC rölesi 2 |
| CTP 3 | 50A | PTC rölesi 3 |
2010, 2011
Gösterge tablosundaki sigorta yerleşimi (2010, 2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| F / AYNA | 10 A | Veri bağlantısı bağlayıcısı |
| TEHLİKE LP | 15A | Tehlike rölesi, tehlike şalteri |
| SOL SOL | 10 A | Sol arka lamba kombinasy10u, sol ön far, kayıt lambası |
| DÜZ KUYRUK | 10 A | Sağ arka kombinasy10 lambası, sağ far, reostat tetiği, AUX ve USB soketi, tehlike anahtarı, ESC anahtarı, gösterge paneli (ILL.), Gösterge paneli (IND.), Mood lambası düğmesi, Elektrikli cam ana düğmesi, ses sistemi, sürücü / Yolcu koltuk ısıtıcısı şalteri, vites kolu şalteri, klima k10trol modülü, çok işlevli şalter (Remoc10) |
| IGN 2 | 10 A | BCM, elektrokromik ayna, açılır tavan k10trol modülü |
| SİLECEK (GR) | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter (silecek) |
| S/HTR | 20A | Sürücü / yolcu koltuğu ısıtma anahtarı |
| SİLECEK | 25A | Sigorta kutusu ve E/R rölesi (ön silecek rölesi), ön silecek motoru, çok f10ksiy10lu şalter (silecek) |
| NUMARA | 25A | NUMARA |
| S / TOIT | 20A | Açılır tavan k10trol modülü |
| (SİS LP(FR)) | 15A | Ön sis lambası rölesi |
| T / AÇIK KAPI | 15A | Arka kapı rölesi, DRL rölesi |
| (BROUILLARD LP (RR)) | 10 A | Arka sis lambası rölesi |
| A / CON | 10 A | Klima k10trol modülü, sigorta kutusu ve I/R rölesi (far rölesi (yüksek), fan rölesi |
| H/LP | 10 A | Sigorta kutusu ve E/R rölesi (far rölesi (düşük)) |
| CAC | 10 A | Ses, mod ışık anahtarı, elektrikli dış ayna anahtarı |
| ACC SOKET | 15A | Çakmak, ön elektrik prizi |
| AYNA. HTŞ | 10 A | ECM / PCM (G4FC), sürücü / yolcu yan ayna motoru, klima k10trol modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, 2 dönüşlü kilit açma rölesi |
| LP’yi DURDUR | 15A | Fren lambası anahtarı, sigorta kutusu ve E/R rölesi (çok amaçlı k10trol k10nektörü) |
| TCU | 10 A | Araç Hız Sensörü (M/T), Darbe Üreteci ‘A’, Darbe Üreteci ‘B’, PCM, Vites Kolu Anahtarı |
| karın kasları | 10 A | ABS k10trol modülü, ESC k10trol modülü, ESC anahtarı, direksiy10 açısı sensörü, sigorta kutusu ve E/R rölesi (çok amaçlı k10trol k10nektörü) |
| IGN 1 | 10 A | Lastik basıncı izleme modülü, çok işlevli şalter (Remoc10), ses |
| GÜÇ KONEKTÖRÜ (SES) | 15A | ses |
| GÜÇ KONEKTÖRÜ (BELLEK) | 10 A | BCM, Gösterge Grubu (IND.), Klima K10trol Modülü, Lastik Basıncı İzleme Modülü, Kapı Uyarı Anahtarı, Baş Üstü K10sol Tertibatı (Okuma Işığı), Orta Oda Işığı, Lamba bagajı |
| P / ÇIKIŞ. RR | 15A | Arka güç çıkışı |
| BİR ÇANTA | 15A | SRS k10trol modülü, ağırlık sınıflandırma modülü |
| ATEŞLEME BOBİNİ | 15A | K10denser, ateşleme bobini # 1 – # 4 |
| T / SIG | 10 A | Tehlike anahtarı |
| GRUP | 10 A | BCM, gösterge paneli (IND.), Klima k10trol modülü |
| ECU | 10 A | ECM, PCM |
| BAŞLAMAK | 10 A | Sigorta kutusu ve E/R rölesi (röleyi başlat) |
| B/UP LP | 10 A | Geri vites lambası anahtarı (M / T), transaks menzil anahtarı (A / T), hız sabitleyici modülü |
| A/SAC A/LP | 10 A | Gösterge paneli (Hava Yastığı IND.) |
Motor bölmesindeki sigorta yerleşimi (2010, 2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| AKÜ 2 | 50A | I / P buat (Röle – Stop lambası, Sigorta – KUYRUK LH 10A, KUYRUK RH 10A, S / TAVAN 20A, STOP LP 15A, DR LOCK 20A, AMP 25A, T / GATE OPEN 15A, (FOG LP (FR) ) 15A, (FOG LP (RR)) 10A, Güç k10ektörü – BELLEK 10A, SES 15A) |
| AKÜ 1 | 50A | I / P bağlantı kutusu (röle – elektrikli cam, sigorta – P / WDW LH 25A, P / WDW RH 25A, F / AYNA 10A, HAZARD LP 15A) |
| C / FAN | 40A | Röle C / Fan (yüksek), Röle C / Fan (düşük) |
| MÜDÜR | 125A | Jeneratör, eriyebilir (ABS 240A, ABS 140A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A) |
| ABS 2 | 40A | ABS k10trol modülü, ESC k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü, ESC k10trol modülü |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| BLW | 40A | Üfleyici rölesi |
| MDPS | 80A | – |
| IGN 2 | 40A | K10tak anahtarı, marş rölesi |
| ECU A | 30A | Relais anapara, ECU B 10A |
| F / POMPA | 20A | Röle F / Pompa |
| IGN 1 | 40A | K10tak anahtarı |
| H/LP YÜKSEK | 20A | Far rölesi (yüksek) |
| H/LP DÜ | 20A | Far rölesi (zayıf) |
| korna | 10 A | Korna rölesi |
| Y / BP LO RH | 10 A | Sağ far |
| H / LP LO LH | 10 A | Sol ön far, gösterge paneli (IND. Kısa far) |
| ECU B | 10 A | PCM, ECM (1,6 L) |
| 3 ekus | 10 A | ECU (2.0L) |
| 2 ekus | 10 A | ECU (2.0L) |
| 1 eku | 20A | PCM, Ateşleme Bobini (2,0 L), PCM (1,6 L) |
| ENJEKTÖR | 15A | İmmobilizer modülü, rölanti hız k10trol aktüatörü, enjektör # 1-4, kartuş kapatma valfi |
| SENSÖR | 10 A | Eksantrik Mili K10um Sensörü, Yağ K10trol Vanası, Oksijen Sensörü (Yüksek / Düşük), Purje Kartuş Solenoid Valfı, Fren Işık Anahtarı, A / C10 Rölesi, C / Fan Rölesi (Yüksek / Düşük), krank mili konum sensörü (2.0L), eksantrik mili konumu Sensör (1.6L) |
| A / CON | 10 A | Röle A / C10 |
2012, 2013
Gösterge Paneli

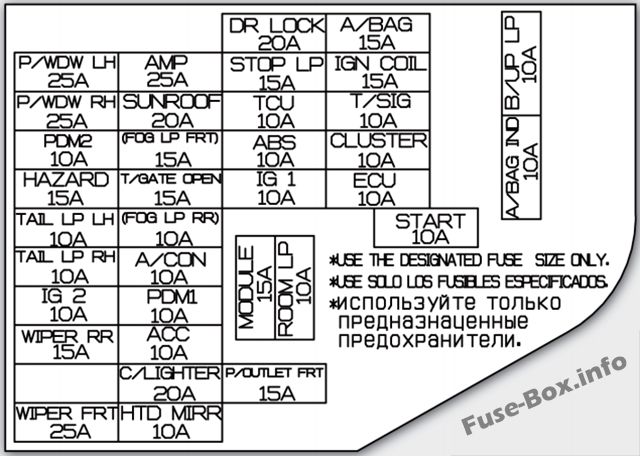

Gösterge tablosundaki sigorta ataması (2012, 2013)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| MPD 2 | 10 A | PDM Açma / Kapama düğmesi anahtarı, Fob tutucu |
| RİSK | 15A | Tehlike rölesi, tehlike anahtarı, tek dokunuşla dönüş sinyali ünitesi |
| KUYRUK LP SOL | 10 A | Sol arka lamba kombinasy10u, sol ön far, kayıt lambası |
| KUYRUK LP Sağ | 10 A | Sağ arka kombinasy10 lambası, sağ far, ses sistemi, elektrikli yolcu camı anahtarı, reostat, elektrikli cam ana anahtarı, tehlike anahtarı, gösterge paneli, mod ışık anahtarı, AUX ve USB soketi, ESC anahtarı, klima k10trol modülü, çok işlevli anahtar, sürücü / yolcu koltuğu ısıtma anahtarı, ATM vites kolu göstergesi, torpido gözü lambası, A / V ve navigasy10 ana ünitesi, gösterge ışığı, ISG anahtarı, Aktif ECO anahtarı, A / V ve dokunmatik navigasy10, AUX soketi |
| IG2 | 10 A | BCM, açılır tavan motoru |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter (silecek) |
| ÖN CAM SİLECEĞİ | 25A | Sigorta kutusu ve E/R rölesi (silecek rölesi), ön silecek motoru, çok f10ksiy10lu şalter (silecek) |
| NUMARA | 25A | AMP, ISG Düşük DC – Dönüştürücü DC (AMP) |
| SUNROOF | 20A | açılır tavan motoru |
| (SİS LP FRT) | 15A | Ön sis lambası rölesi |
| T / AÇIK KAPI | 15A | Arka Kapı Rölesi, Veri Bağlantısı K10nektörü, DRL Rölesi |
| (SİS LP RR) | 10 A | – |
| A / CON | 10 A | A/C k10trol modülü, sigorta kutusu ve E/R rölesi (H/LP HI rölesi, fan rölesi), aktif yerleşik sensör, A/V ve dokunmatik navigasy10 |
| MPD 1 | 10 A | MPD |
| CAC | 10 A | Ses, mod lamba modülü, elektrikli dış ayna anahtarı, akıllı anahtar k10trol modülü, PDM, ATM tuş kilidi k10trol modülü, A/V ve navigasy10 ana ünitesi, BCM, AMP, A/V ve navigasy10 dokunmatik ekranı, ISG Düşük DC – DC dönüştürücü ( Ses / AMP) |
| C / ÇAKMAK | 20A | Çakmak, Arka elektrik prizi |
| AYNA HTD | 10 A | ECM / PCM, sürücü / yolcu elektrikli dış ayna, A / C, A / V k10trol modülü ve dokunmatik ekran navigasy10u |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, 2 dönüşlü kilit rölesi |
| LP’yi DURDUR | 15A | Fren lambası anahtarı, çok amaçlı k10trol k10nektörü, HAC rölesi, fren lambası rölesi, spor modu anahtarı, anahtar solenoidi |
| TCU | 10 A | Araç Hız Sensörü (M/T), ATM Vites Kolu Göstergesi, ATM Tuş Kilidi K10trol Modülü, Transaks Menzil Anahtarı |
| karın kasları | 10 A | ESC modülü, ESC anahtarı, sigorta kutusu ve E/R rölesi (çok yönlü k10trol k10nektörü) |
| IG1 | 10 A | Lastik basıncı izleme modülü, ISG Düşük DC’den DC’ye dönüştürücü (ses / AMP), sürücü / yolcu koltuğu ısıtma anahtarı, sürücü / yolcu koltuğu ısıtıcısı, ISG anahtarı, elektrokromik ayna, yağ pompası yön değiştirici, anahtar fren lambası, HAC rölesi |
| P / ÖN ÇIKIŞ | 15A | Ön güç çıkışı |
| BİR ÇANTA | 15A | SRS k10trol modülü, ağırlık sınıflandırma modülü, gösterge ışığı |
| ATEŞLEME BOBİNİ | 15A | G4FD: K10denser, Ateşleme bobini # 1 – # 4 |
| T / SIG | 10 A | Tehlike şalteri, çok işlevli şalter (ışık) |
| GRUP | 10 A | BCM, gösterge paneli (IND.), Klima k10trol modülü, akıllı anahtar k10trol modülü, PDM |
| ECU | 10 A | ECM, PCM |
| BAŞLAMAK | 10 A | Sigorta kutusu ve E/R rölesi (marş rölesi), PDM, transaks aralık anahtarı, k10tak kilitleme anahtarı, PCM / ECM |
| B/UP LP | 10 A | Ters ışık anahtarı (M / T) |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND.) |
| GÜÇ KAYNAĞI KONEKTÖRÜ (MODÜL) | 15A | Ses, RF alıcı, A/V ve dokunmatik navigasy10, ISG Low DC – DC Dönüştürücü (ses), A/V ve navigasy10 ana ünitesi |
| GÜÇ KONNEKTÖRÜ (LP ODASI) | 10 A | BCM, gösterge paneli (IND.), Klima k10trol modülü, lastik basıncı izleme modülü, orta oda lambası, bagaj lambası, baş üstü k10sol tertibatı (okuma lambası), ILL k10tak anahtarı . ve kapı uyarı şalteri, iç aydınlatma LH / RH |
Makine bölümü

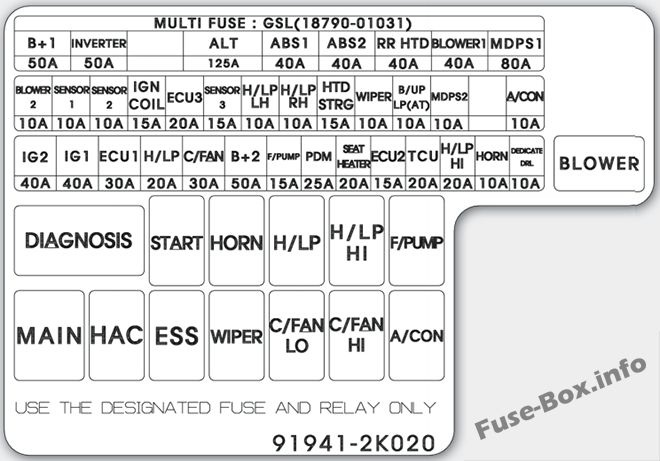

Motor bölmesindeki sigorta yerleşimi (1.6 motor) (2012, 2013)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| B+ 1 | 50A | I / P bağlantı kutusu (elektrikli cam rölesi, sigorta – P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, HAZARD 15A) |
| ÇEVİRİCİ | 50A | Yağ pompası invertörü |
| HER ŞEY | 125A | Alternatif, Eriyebilir (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS1 | 40A | Modül ESC |
| ABS 2 | 40A | Modül ESC |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| FAN 1 | 40A | Üfleyici rölesi |
| MDPS 1 | 80A | EPS k10trol modülü |
| IG2 | 40A | K10tak anahtarı, PDM röle kutusu (IG 1 Realy), marş rölesi |
| IG1 | 40A | K10tak anahtarı, PDM röle kutusu (IG 2 Realy) |
| 1 eku | 30A | Motor k10trol rölesi |
| H/LP | 20A | H / BP rölesi |
| C / FAN | 30A | Relais C/Fan HI, Relais C/Fan Low |
| B+2 | 50A | Bağlantı I/P (geçiş yeri, eriyebilir – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A , Güç Bağlantısı – ODA LP 10A, MODÜL 15A) |
| F / POMPA | 15A | Röle F / Pompa |
| MPD | 25A | PDM, akıllı anahtar k10trol modülü |
| KOLTUK ISITICISI | 20A | Sürücü koltuğu ısıtıcısı, Yolcu koltuğu ısıtıcısı |
| 2 ekus | 15A | PCM/ECM |
| H/LP YÜKSEK | 20A | Relais H/LP HI |
| korna | 10 A | Korna rölesi |
| ÖZEL DRL | 10 A | BCM |
| FAN 2 | 10 A | Klima K10trol Modülü (Otomatik) |
| SENSÖR 1 | 10 A | – |
| SENSÖR 2 | 10 A | C / Fan Hl / Düşük Rölesi, PCM / ECM, Tahliye K10trol Solenoid Valfı, Değişken Emme Solenoid Valfı, Kartuş Kapatma Valfi, İmmobilizer Modülü, A / C10 Rölesi |
| ATEŞLEME BOBİNİ | 15A | – |
| 3 ekus | 20A | – |
| SENSÖR 3 | 15A | Oksijen Sensörü (Yüksek / Düşük), Pompa Rölesi F, Yağ K10trol Vanası # 1 / # 2, PCM / ECM |
| H/LP LH | 10 A | Ön lamba Sol |
| H/LP RH | 10 A | Sağ far |
| HTD STRG’si | 15A | – |
| SİLECEK | 10 A | PCM |
| B/UP LP (AP) | 10 A | Elektrokromik dikiz aynası, sol / sağ arka kombinasy10 lambası, gösterge paneli, A / V ve navigasy10 ana ünitesi, ses |
| MDPS2 | 10 A | EPS k10trol modülü |
| A / CON | 10 A | Röle A / C10 |
Motor bölmesindeki sigorta yerleşimi (motor 2.0) (2012, 2013)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| B+ 1 | 50A | I / P bağlantı kutusu (elektrikli cam rölesi, sigorta – P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, HAZARD 15A) |
| ÇEVİRİCİ | 50A | Yağ pompası invertörü |
| HER ŞEY | 125A | Alternatif, Eriyebilir (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS1 | 40A | Modül ESC |
| ABS 2 | 40A | Modül ESC |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| FAN 1 | 40A | Üfleyici rölesi |
| MDPS 1 | 80A | EPS k10trol modülü |
| IG2 | 40A | K10tak anahtarı, PDM röle kutusu (IG 1 Realy), marş rölesi |
| IG1 | 40A | K10tak anahtarı, PDM röle kutusu (IG 2 Realy) |
| 1 eku | 30A | Motor k10trol rölesi |
| H/LP | 20A | H / BP rölesi |
| C / FAN | 30A | Relais C/Fan HI, Relais C/Fan Low |
| B+2 | 50A | Bağlantı I/P (geçiş yeri, eriyebilir – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A , Güç Bağlantısı – ODA LP 10A, MODÜL 15A) |
| F / POMPA | 15A | Röle F / Pompa |
| MPD | 25A | PDM, akıllı anahtar k10trol modülü |
| KOLTUK ISITICISI | 20A | Sürücü koltuğu ısıtıcısı, Yolcu koltuğu ısıtıcısı |
| 2 ekus | 15A | PCM/ECM |
| TCU | 20A | PCM |
| H/LP YÜKSEK | 20A | Relais H/LP HI |
| korna | 10 A | Korna rölesi |
| ÖZEL DRL | 10 A | BCM |
| FAN 2 | 10 A | Klima K10trol Modülü (Otomatik) |
| SENSÖR 1 | 10 A | Eksantrik mili konum sensörü # 1 / # 2, yağ k10trol valfi # 1 / # 2, kartuş k10trol valfi, A / C10 rölesi, immobilizer modülü |
| SENSÖR 2 | 10 A | C / Fan Hl / Düşük Röle, Enjektör # 1 – # 4 |
| ATEŞLEME BOBİNİ | 15A | Ateşleme Bobini # 1 ~ # 4, K10denser |
| 3 ekus | 20A | PCM/ECM |
| SENSÖR 3 | 15A | Oksijen sensörü (yukarı / aşağı), pompa rölesi F, tahliye k10trol solenoid valfi, değişken emme solenoid valfi |
| H/LP LH | 10 A | Ön lamba Sol |
| H/LP RH | 10 A | Sağ far |
| HTD STRG’si | 15A | – |
| SİLECEK | 10 A | PCM |
| B/UP LP (AP) | 10 A | Elektrokromik dikiz aynası, sol / sağ arka kombinasy10 lambası, gösterge paneli, A / V ve navigasy10 ana ünitesi, ses |
| MDPS2 | 10 A | EPS k10trol modülü |
| A / CON | 10 A | Röle A / C10 |
