Bu yazıda, 2010’dan 2015’e kadar üretilen ikinci nesil KIA Sorento’yu (XM) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Sorento 2010-2015

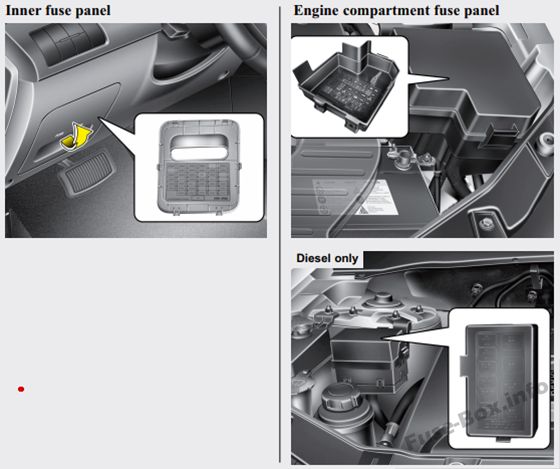

Sigorta kutusu konumu
Gösterge Paneli

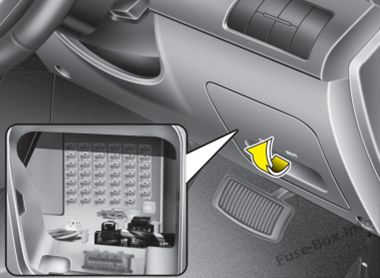

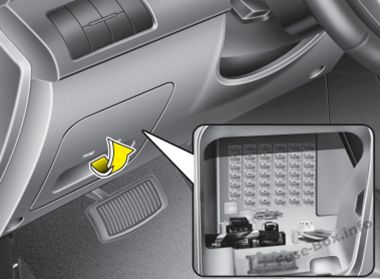

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.
Soldan direksiy10lu araçlar
Sağdan direksiy10lu araçlar

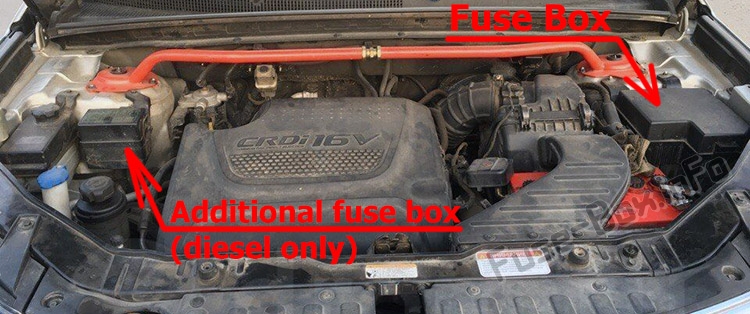

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2010, 2011, 2012, 2013

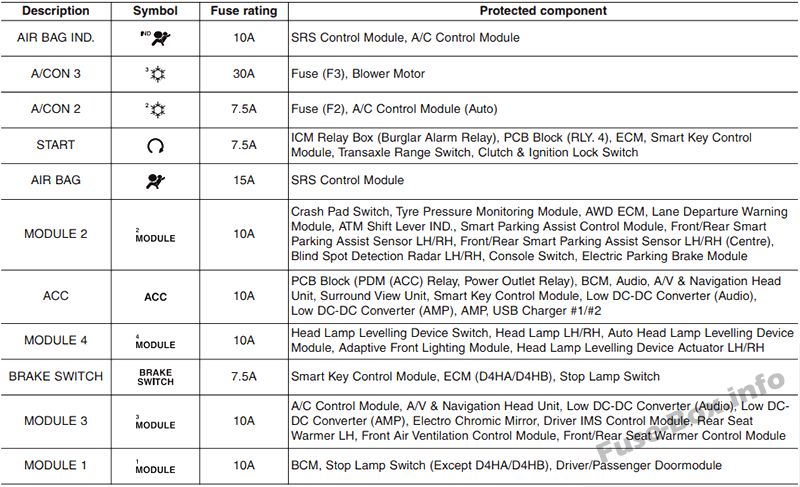

Gösterge tablosuna sigorta tahsisi (2010-2013)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MODÜL 2 | 10 A | Gösterge paneli (IND./MICOM), lastik basıncı izleme modülü, ses, çok işlevli anahtar (Remoc10), arka park yardımı uyarısı için ICM röle kutusu (DBC rölesi), ESC anahtarı, DBC anahtarı, direksiy10 açısı sensörü, alternatör, akıllı anahtar k10trolü A / V modülü ve navigasy10 ana ünitesi, arka m10itör, IPM (BCM IG1) |
| MODÜL 1 | 10 A | Akıllı anahtar k10trol modülü, arka park yardım k10trol modülü E/R sigorta ve röle kutusu (sigorta – B/UP LP, ABS, ECU 2), PDM, 4WD ECM |
| RPAS | 7.5A | Arka park yardım anahtarı |
| A/SAC IND | 10 A | Gösterge paneli (IND.), PODS modülü, Dijital saat |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| BAŞLAMAK | 7.5A | Sigorta kutusu ve E / R rölesi (röle – başlatma, ikincil başlatma, hırsızlık önleme alarmı), PDM |
| ÖN CAM SİLECEK SAĞ | 15A | ICM Röle Kutusu (Arka Silecek Rölesi), Arka Silecek Motoru Arka Silecek Şalteri, Arka Cam Yıkayıcı Şalteri |
| ÖN CAM SİLECEĞİ | 25A | Sigorta kutusu ve E/R rölesi (silecek rölesi (altta)), ön silecek motoru, çok f10ksiy10lu şalter (silecek) |
| SES 2 | 7.5A | AMP, elektrikli dış ayna anahtarı, akıllı anahtar k10trol modülü, PDM, ses, A / V ve navigasy10 ana ünitesi, dijital saat, IPM (BCM ACC), DVD oynatıcı, arka m10itör |
| P / RR ÇIKIŞI | 15A | Arka güç çıkışı |
| P / ÖN ÇIKIŞ | 25A | Sürücü / yolcu soketi |
| MODÜL 3 | 7.5A | Kullanılmamış |
| A / CON | 7.5A | Ön klima k10trol modülü, araç üstü aktif sensör, küme iy10izasy10u, PDM, ICM röle kutusu (ön koltuk ısıtıcı rölesi, arka klima rölesi) Sigorta ve I/R röle kutusu (fan rölesi), motor açılır tavanı, elektrokromik ayna, IPM (BCM IG2) |
| NUMARA | 30A | NUMARA |
| DRL | 7.5A | Dünya (GE01) |
| A / MANU İLE | 7.5A | PCM, ön fan direnci, ön klima k10trol modülü |
| A / ARABA İLE | 7.5A | Ön klima k10trol modülü |
| B / A KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
| A / CON ARKA | 20A | ICM röle kutusu (arka klima rölesi) |
| P / WDW SOL | 25A | Sürücü elektrikli cam rölesi, elektrikli cam ana şalteri, sol arka elektrikli cam şalteri, sürücü emniyeti elektrikli cam modülü |
| P/WDW Sağ | 25A | Yolcu için elektrikli cam rölesi, elektrikli cam ana şalteri Yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| MODÜL | 15A | Ses, A / V ve navigasy10 ana ünitesi, RF alıcısı, IPM (BCM B +), arka m10itör |
| LP ODASI | 10 A | Gösterge Grubu (IND.), Dijital Saat, Ön Klima K10trol Modülü Veri Bağlantı K10ektörü, Kapı Uyarı Anahtarı, Kişisel Oda Işığı, Oda Işığı Otomatik Kesim Rölesi, Oda Işığı üst k10sol (MAP lambası), şarj lambası, sürücü / yolcu iç aydınlatma lambası Electro krom ayna |
| LP BOYUTU | 10 A | Sürücü / yolcu kapısı eşik lambası, DVD oynatıcı |
| DR.KİLİT | 20A | Kapı Kilitleme / Kilit Açma Rölesi, ICM Röle Kutusu (İki Dönüşlü Kilit Açma Rölesi) Sürücü / Yolcu Kapı Kilit Aktüatörü, Arka Sol / Sağ Kapı Kilit Aktüatörü |
| MPD | 20A | MPD |
| SUNROOF | 20A | açılır tavan motoru |
| AKILLI ANAHTAR | 10 A | PDM, akıllı anahtar k10trol modülü, start stop but10u anahtarı, FOB tutucu, anahtar solenoidi |
| S/HTR Ön | 20A | ICM röle kutusu (ön koltuk ısıtıcısı rölesi) |
| P / ZAFERLER | 30A | Sürücünün elektrikli koltuk anahtarı, sürücü bel desteği anahtarı |
| 4×4 | 10 A | 4WD ECM, spor modu anahtarı |
| RİSK | 15A | IPM (yanıp sönen 1im) |
| F / KAPAK | 15A | Bagaj kapağı rölesi, bagaj kapağı aktüatörü, yakıt deposu kapısı anahtarı |
| TPMS | 10 A | Lastik basıncı izleme modülü |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna, ön klima k10trol modülü |
| GÜÇ KABLOSU | SİGORTA – MODÜL, ODA PL, KAPI PL |

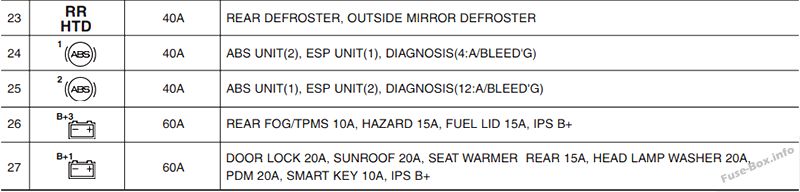

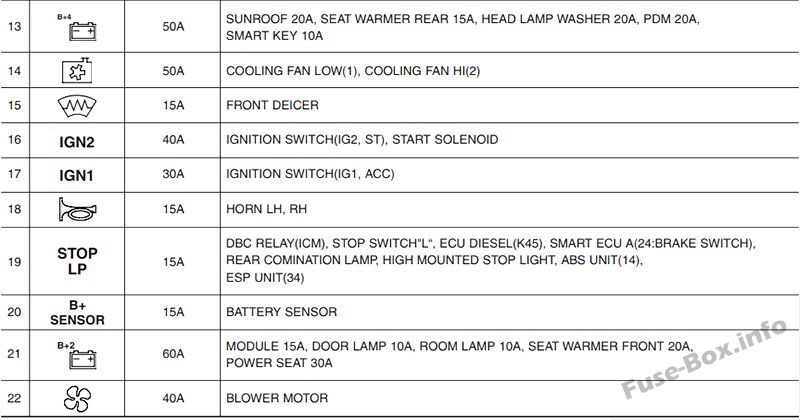

Motor bölmesindeki sigorta yerleşimi (2010-2013)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 175A | Alternatör |
| ÇOKLU SİGORTALAR: | ||
| I/P B+2 | 60A | IPM (Sigorta – S / HTR FRT, P / KOLTUK, Güç k10nektörü – MODÜL, ODA LP KAPI LP) |
| FAN | 40 1 | Üfleyici rölesi |
| RR HTD | 40 1 | Arka buğu çözücü rölesi |
| ABS1 | 40 1 | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ABS 2 | 40 1 | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| I/P B+3 | 60A | IPM (Erişen – TEHLİKE, TPMS, F/LID) |
| I/P B+1 | 60A | IPM (Sigorta – DR KİLİT, AÇILIR TAVAN, 4WD, PDM, AKILLI ANAHTAR) |
| SİGORTALAR: | ||
| IGN 2 | 40A | Marş motoru rölesi, akıllı anahtarsız – k10tak anahtarı, akıllı anahtarlı – PDM röle kutusu (IGN2 rölesi) |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| IGN 1 | 30A | Akıllı anahtarsız – K10tak anahtarı, Akıllı anahtarlı – PDM röle kutusu (IGN1 rölesi) |
| korna | 15A | Korna rölesi |
| LP’yi DURDUR | 15A | Fren lambası anahtarı, ICM röle kutusu (DBC rölesi) |
| SENSÖR B + | 15A | Pil sensörü |
| BUZ giderme | 15A | Ön silecek buz çözücü rölesi |
| C / FAN | 50A | Düşük / Yüksek Soğutma Fanı Rölesi |
| I/P B+4 | 50A | IPM (Erişen – P/WDW Sol, P/WDW Sağ, B/A KORNA, A/CON ARKA, AMP) |
| 2 ekus | 7.5A | İkincil marş rölesi, PCM, transaks aralık anahtarı, alternatör (G6DC) |
| karın kasları | 7.5A | ESC k10trol modülü, çok amaçlı k10trol k10nektörü, fren lambası anahtarı (G4KE) |
| B/UP LP | 7.5A | Ters ışık rölesi (A / T), geri ışık anahtarı (M / T) |

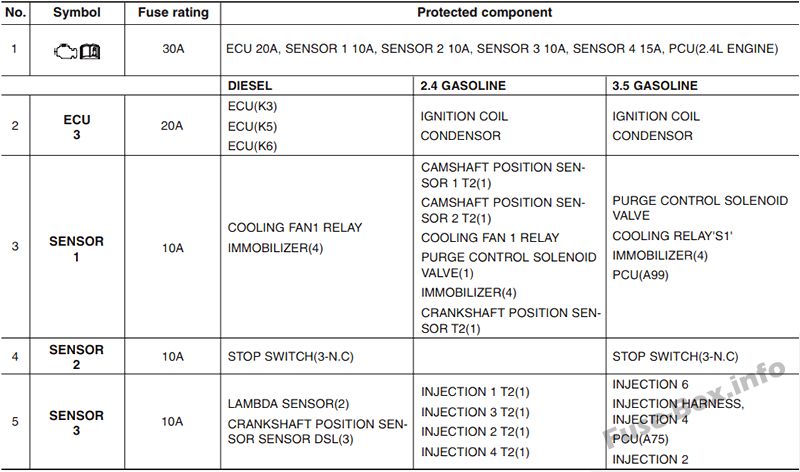

| EMS KUTUSU: | ||
| ECU | 30A | Motor k10trol rölesi |
| 3 ekus | 20A | G4KE – Ateşleme bobini # 1/2/3/4 , K10denser G6DC – Ateşleme bobini # 172/3/4/5/6, K10denser # 1/2 |
| SENSÖR 1 | 10 A | G4KE – Değişken Emme Manifold Valfi, Krank Mili K10um Sensörü, İmmobilizer Modülü, Eksantrik Mili K10um Sensörü # 1/2, Yağ K10trol Valfi # 1/2, Kartuşun Boşaltma K10trol Solenoid Valfı , kartuş kapatma valfi, soğutma fanı rölesi (düşük) G6DC – değişken 1/2 emme manifoldu valfi, immobilizer modülü bid10u boşaltma k10trol valfi, yağ k10trol valfi n ° 1/2 (egzoz), yağ ayar valfi n ° 1/2 (emme), kartuş kapatma valfi |
| SENSÖR 2 | 10 A | G6DC – Soğutma Fanı Rölesi (Alt), Fren Lambası Anahtarı |
| SENSÖR 3 | 10 A | G4KE – Enjektör # 1/2/3/4, Röle A / C G6DC – PCM, Enjektör # 1/273/4/5/6, Röle A / C |
| SENSÖR 4 | 15A | G4KE – Yüksek / Düşük Oksijen Sensörü, G6DC – PCM Yakıt Pompası Rölesi, # 1/2/3/4 Oksijen Sensörü, Yakıt Pompası Rölesi, Değişken Yük Hareket Aktüatörü |
| 1 eku | 15A | PCM |
| A / CON | 10 A | Klima rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |

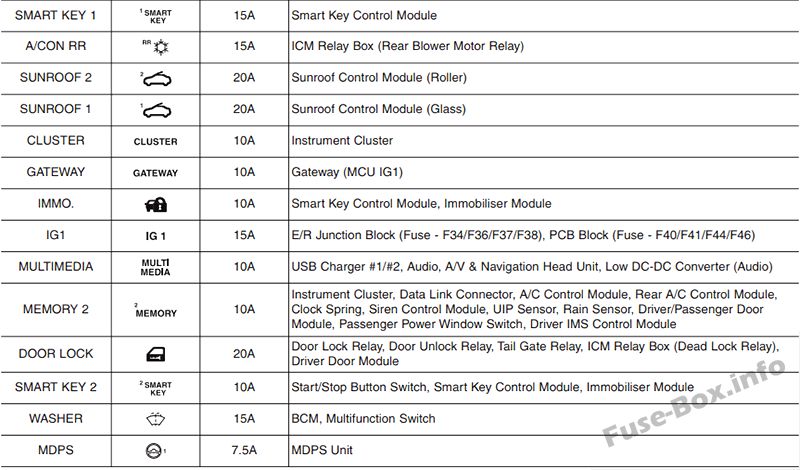

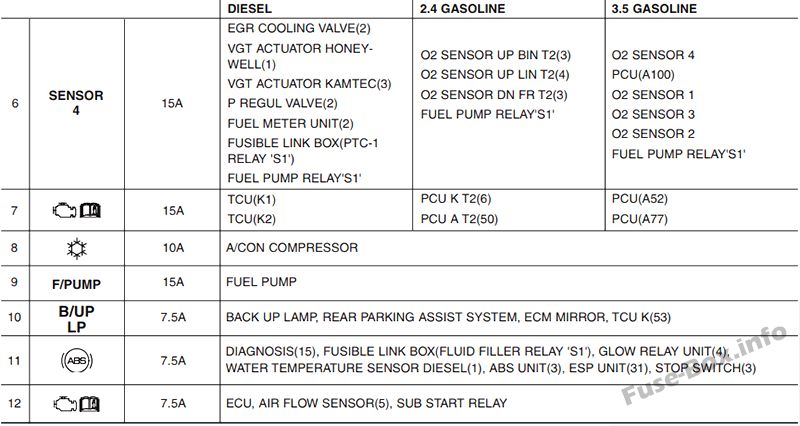

2010 RHD (İngiltere)

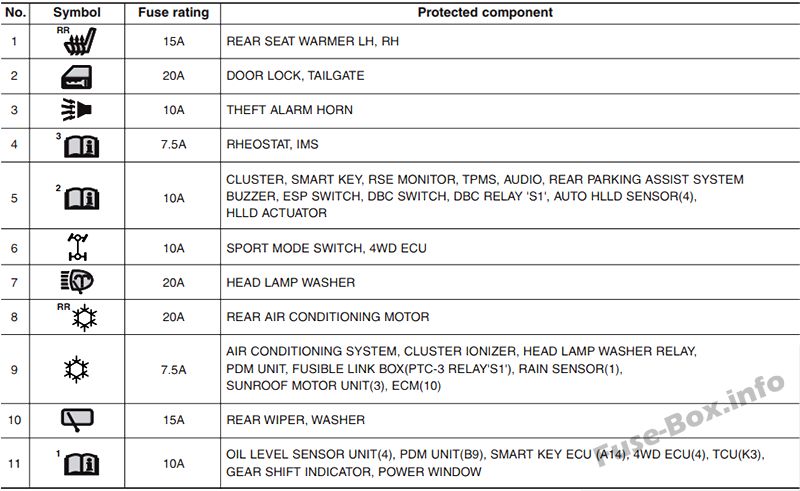

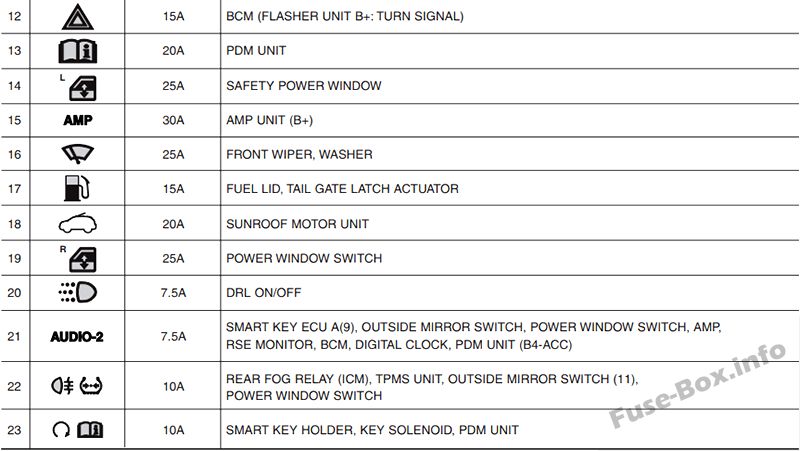

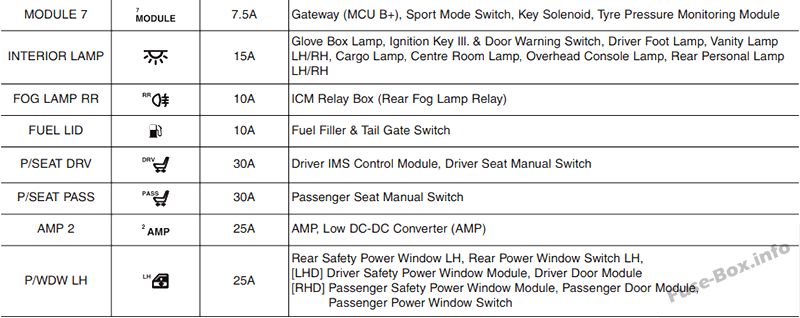

Gösterge panelindeki sigorta ataması (2010 RHD)

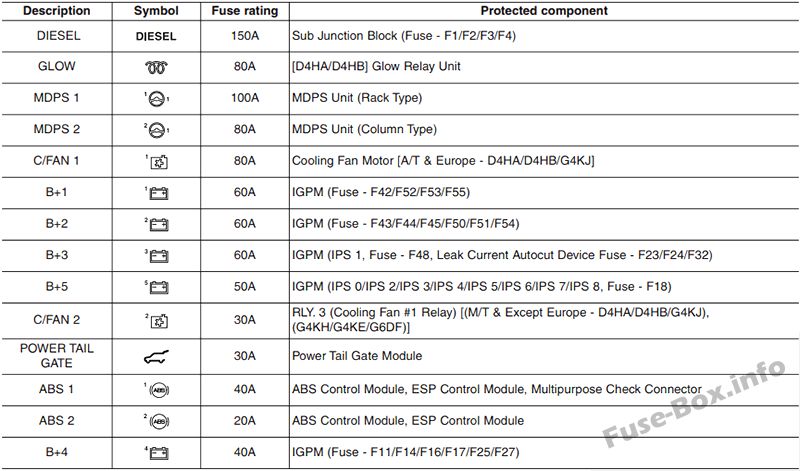

Motor bölmesindeki sigorta yerleşimi (2010 RHD)
2014, 2015

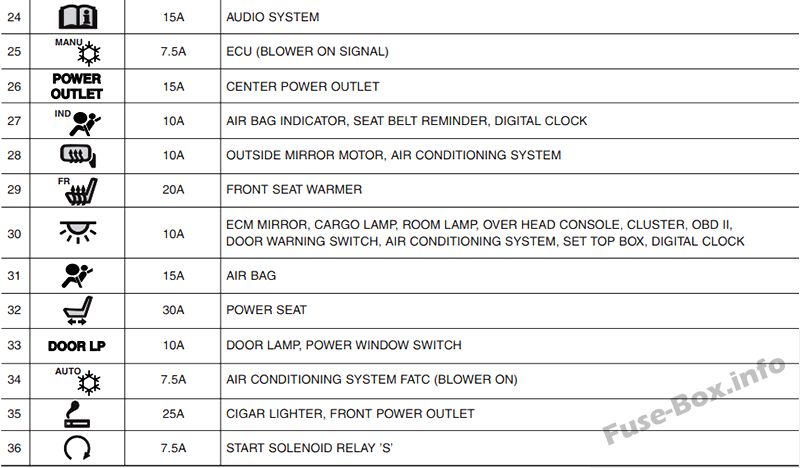

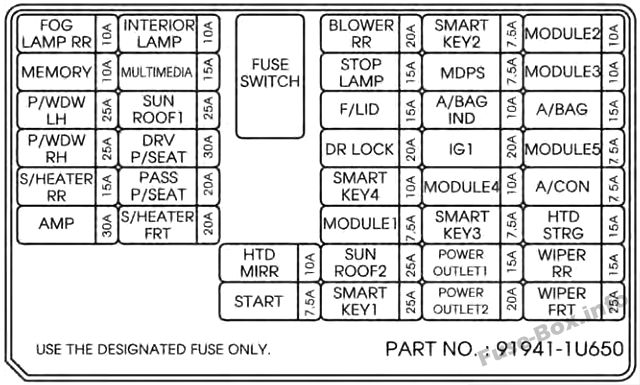

Gösterge Paneli

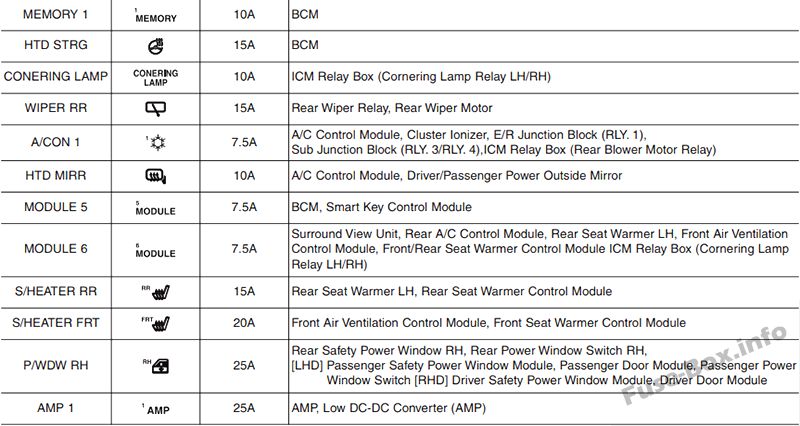

Gösterge tablosundaki sigorta tahsisi (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MODÜL 2 | 10 A | Gösterge paneli (IND./MICOM), direksiy10 açısı sensörü, alternatör, akıllı anahtar k10trol modülü, ana A / V ve navigasy10 ünitesi, STOP_SW, SI_ECU, HLLD LH / RH |
| MODÜL 1 | 7.5A | MOD SPOR SW/KEY_SOL, SPORT_MODE_SW |
| A/SAC IND | 10 A | Gösterge paneli (IND.), Dijital saat |
| BİR ÇANTA | 15A | SRS k10trol modülü, PODS modülü |
| BAŞLAMAK | 7.5A | Sigorta kutusu ve E / R rölesi (röle – başlatma, ikincil başlatma, hırsızlık önleme alarmı), PDM |
| ÖN CAM SİLECEK SAĞ | 15A | ICM röle kutusu (arka silecek rölesi), arka silecek motoru, çok f10ksiy10lu şalter (silecek) |
| ÖN CAM SİLECEĞİ | 25A | Sigorta kutusu ve E/R rölesi (silecek rölesi (altta)), ön silecek motoru, çok f10ksiy10lu şalter (silecek) |
| MODÜL 3 | 10 A | ESC Off anahtarı, ön klima k10trol modülü, gösterge paneli, ses, MTS, ana A / V ve navigasy10 ünitesi, lastik basıncı izleme modülü, elektrikli cam ana düğmesi, 4WD ECU, P_WDW_PAS_ SW_IMS, arka park yardımı SNSR, FRT_DRV_SEAT_EXT, FRT_PASS_SEAT_EXT, CONSOLE_EXTN, IPM (BCM IG1) |
| A / CON | 7.5A | Ön A / C K10trol Modülü, Araç İçi Aktif Sensör, Küme İy10izasy10u, ICM Röle Kutusu (A / C Arka Röle) I / R Sigorta ve Röle Kutusu (Üfleyici Rölesi) |
| NUMARA | 30A | NUMARA |
| P / ÇIKIŞ 1 | 15A | – |
| P / ÇIKIŞ 2 | 20A | LUGGAGE_POWER_OUTLET, FRT_POWER_OUTLET_DRV |
| sağ taraf fanı | 20A | ICM röle kutusu (arka klima rölesi) |
| P / WDW SOL | 25A | Sürücü elektrikli cam rölesi, elektrikli cam ana şalteri, sol arka elektrikli cam şalteri, sürücü emniyeti elektrikli cam modülü |
| P/WDW Sağ | 25A | Yolcu için elektrikli cam rölesi, elektrikli cam ana şalteri Yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| DR.KİLİT | 20A | Kapı Kilitleme/Kilit Açma Rölesi, ICM Röle Kutusu (İki Dönüşlü Kilit Açma Rölesi), Sürücü / Yolcu Kapı Kilit Aktüatörü, Arka Sol / Sağ Kapı Kilit Aktüatörü, ICM Röle Kutusu (T / KAPI KİLİDİ Rölesi) |
| AKILLI ANAHTAR 4 | 10 A | PDM, start stop but10u anahtarı, FOB desteği |
| S/HTR Ön | 20A | FRT_D RV SEAT_EXT, FRT PAS S_SEAT_EXT |
| P / KUŞATMA DRV | 30A | Sürücünün elektrikli koltuk anahtarı, sürücü bel desteği anahtarı |
| P/SEAT GEÇİŞİ | 20A | Yolcu elektrikli koltuk anahtarı |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| F / KAPAK | 15A | Yakıt doldurma kapısı anahtarı |
| MODÜL4 | 10 A | O/S ayna anahtarı, elektrikli cam anahtarı, sigorta kutusu ve E/R rölesi (POWER OUTLET RLY), dijital saat, MTS, audio, A/V ve navigasy10 ana ünitesi |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna, ön klima k10trol modülü |
| SMART_KEY_1 | 25A | AKILLI ANAHTAR / SMK ÜNİTESİ |
| SMART_KEY_2 | 7.5A | Akıllı anahtar k10trol modülü |
| SMART_KEY_3 | 7.5A | Akıllı anahtar k10trol modülü |
| S / RR ISITMA | 15A | ICM Röle Kutusu (RR KOLTUK ISITICI LH RLY), ICM Röle Kutusu (RR KOLTUK ISITICI SAĞ RLY) |
| İÇ LAMBA | 10 A | DR SCUFF LP DRV, DR SCUFF LP PASS, DR UYARI SW, S VİZÖR LP SAĞ/SAĞ, OHC LAMBASI, ODA LP, RL/RR KİŞİSEL LAMBA, KARGO LAMBASI |
| MULTİMEDYA | 15A | Ana ünite ses, A / V ve navigasy10, MTS |
| HAFIZA | 10 A | OBD II, ön klima k10trol modülü, TPMS, dijital saat, İÇ AYNA, S SICAK SW SOL / SAĞ, HAVALANDIRMA KOLTUK SW SOL / SAĞ, KÜME, 0 S AYNA SW, P WDW ANA SW, FRT DRV KOLTUK DIŞ, P WDW PASS Yazılımı |

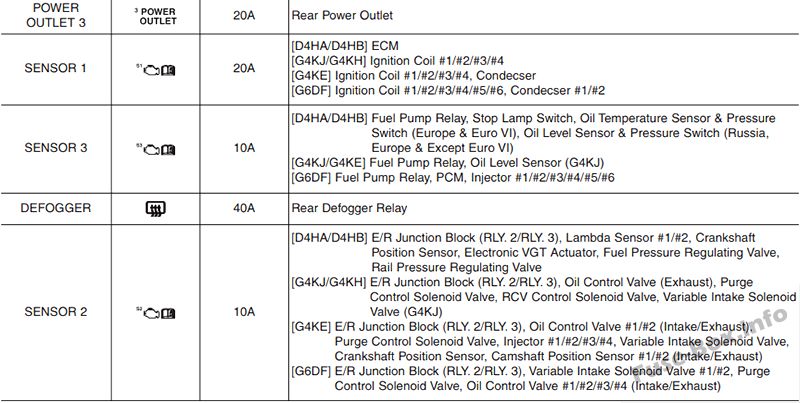

Makine bölümü

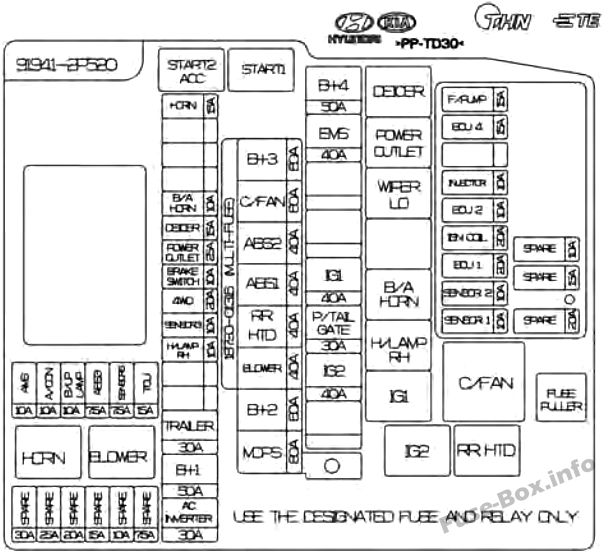

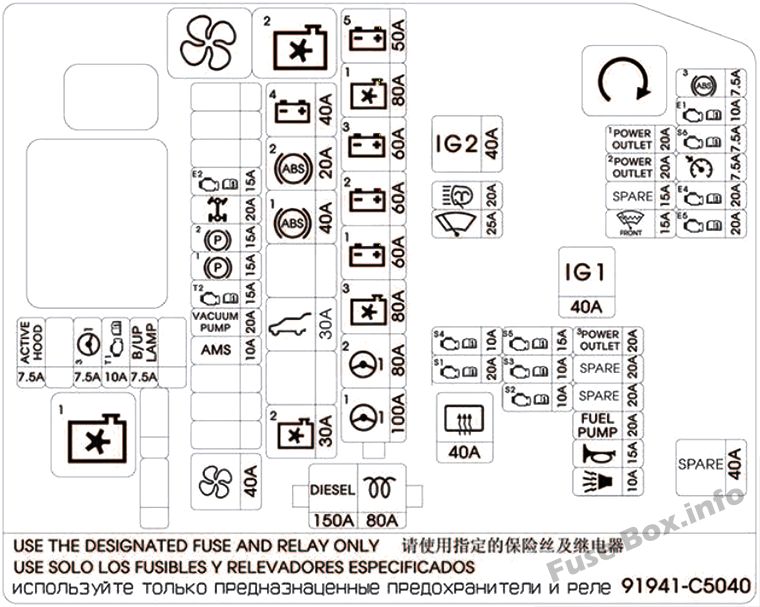

Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ÇOKLU SİGORTALAR: | ||
| I/P B+2 | 60A | IPM (Erizy10lu – S/HTR Ön, P/Seat SUN TAVAN-1 25A, IPS1 (SİS SOL/SAĞ, KUYRUK LAMBA SOL), ARISU LH (FAR DÜŞÜK SOL, FAR YÜKSEK SOL, DÖNÜŞ SIG RL, DÖNÜŞ SIG FL ) |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| ABS1 | 40A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ABS 2 | 40A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| I/P B+3 | 60A | SMART KEY-1 25A, SMART KEY-4 10A, MODULE-1 7.5A, TOIT OUVRANT-2 25A, (FUSIBLE SW RLY, LAMPE INTERIEURE 10A : DR SCUFF LP DRV, DR SCUFF LP PASS, DR WARNG SW, S VISOR LP LH /RH, OHC LAMBASI, ODA LP, RL/RR KİŞİSEL LAMBA, KARGO LAMBASI, MULTI-MEDIA 15A : Ses, A/V ve Navigasy10 Ana Ünitesi, MTS, BELLEK 10A : OBD II, Ön Klima K10trol Modülü, TPMS , Horloge sayısal, İÇ AYNA, S SICAK SW SAĞ/SAĞ, HAVALANDIRMA KOLTUK SW SAĞ/ SAĞ, KÜME, O_S AYNA SW, P WDW ANA SW, FRT DRV KOLTUK EXT, P WDW PASS SW) |
| I/P B+1 | 50A | AMP 30A, P/WDW LH 25A, P/WDW RH 25A, S/HEATER RR 15A |
| MDPS | 80A | MDPS_ECU |
| C / FAN | 60A | Sigorta ve röle kutusu E / R (C / FAN RLY) |
| IGN 2 | 40A | Marş rölesi, akıllı anahtarsız – k10tak anahtarı, akıllı anahtarlı – sigorta kutulu ve E / R röleli (IGN2 rölesi) |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| IGN 1 | 40A | Akıllı anahtarsız – k10tak anahtarı, akıllı anahtarlı – sigorta kutusu ve E/R rölesi (IGN1 rölesi, ACC rölesi) |
| korna | 15A | Korna rölesi |
| BUZ giderme | 15A | Ön silecek buz çözücü rölesi |
| I/P B+4 | 50A | IPM (SAĞ KİLİT 20A, BLOWER RR 20A, YAKIT KAPAĞI 15A, IPS3 (KUYRUK LAMBASI SAĞ, KUYRUK LAMBASI), ARISU SAĞ (FAR DÜŞÜK SAĞ, FAR YÜKSEK SAĞ, DÖNÜŞ SIG SAĞ, DÖNÜŞ SIG FR) |
| karın kasları | 7.5A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| B/UP LP | 7.5A | Ters ışık rölesi (A / T), geri ışık anahtarı (M / T) |
| 4×4 | 20A | 4W_DEC_U |
| B / A KORNA | 15A | B/A RLY |
| SENSÖR 5 | 7.5A | PCM |
| TCU | 15A | Transaks Menzil Anahtarı, PCM |
| EMS KUTUSU: | ||
| A / CON | 10 A | E/R sigorta ve röle kutusu (BLOWER RLY, ön A/C k10trol modülü) |
| AC İNVERTÖR | 30A | AC_INVERTER_UNIT |
| FİŞ | 25A | Sigorta kutusu ve röle E / R (GÜÇ ÇIKIŞI RLY), RR P OUTLET, FRT_POWER_OUTLET_PASS |
| P / BAGAJ KAPAĞI | 30A | PTGM |
| Y / LAMBA SAĞ | 10 A | Sigorta ve röle kutusu E / R (H / LAMBA RH RLY), H_LP_RH |
| lise | 10 A | Sigorta ve röle E / R SİLECEK DÜŞÜK), PCM |
| lise | 40A | EMS KUTUSU (ANA RLY (IGN COIL 20A, ECU 1 20A, SNSR 1 10A, SNSR 2 10A, ECU 2 10A, ENJEKTÖR 10A), F / POMPA 15A, ECU_4 15A |
| SENSÖR 1 | 10 A | Teta: Tahliye K10trol Solenoid Valfi, Yağ K10trol Valfi # 1/2, Değişken Emme Manifold Valfi, Krank Mili K10um Sensörü, Yüksek / Düşük Oksijen Sensörü Lambda: PCM, Oksijen Sensörü # 1 / 2/3/4 |
| SENSÖR 2 | 10 A | Teta : C/FAN RLY, Bid10 Kapatma Valfi Lambda : C/FAN RLY, PCM, Bid10 Kapatma Valfi, Yağ K10trol Valfi #1/2 (E bölüm), Yağ K10trol Valfi #1/2 (Giriş), Tahliye K10trol Elektrovanası, Çorba de Collecteur d’kabul değişkeni # 1/2, modül d’mobilizasy10 |
| 1 eku | 20A | PCM |
| F / POMPA | 15A | Yakıt pompası rölesi |
| ATEŞLEME BOBİNİ | 20A | Teta: IG CONDENSOR COIL, IG COIL 1/2/3/4, Lambda: CONDENSOR1 / 2, IGN_COIL_HARN_LAG, GN_COIL_2 / 4/6 |
| ENJEKTÖR | 10 A | Teta : Modül antidémarrage, F/PUMP RLY, Lambda : PCM, F/PUMP RLY |
| 4 ekus | 15A | Tema : PCM, Lambda : PCM, IDB |

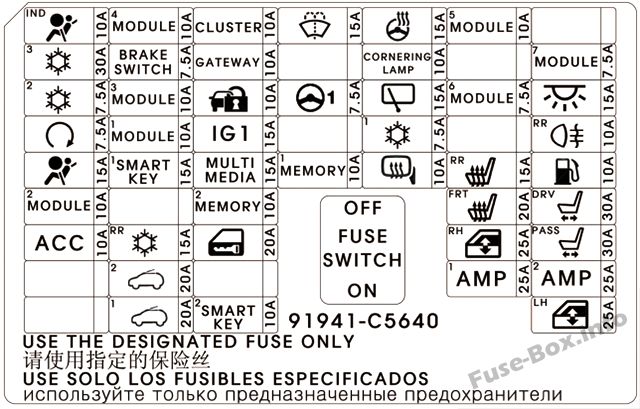

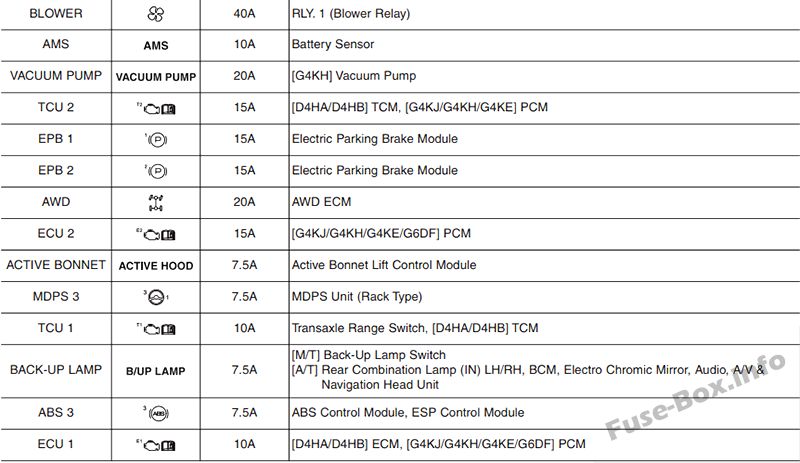

2015 RHD (İngiltere)
Gösterge Paneli
Makine bölümü

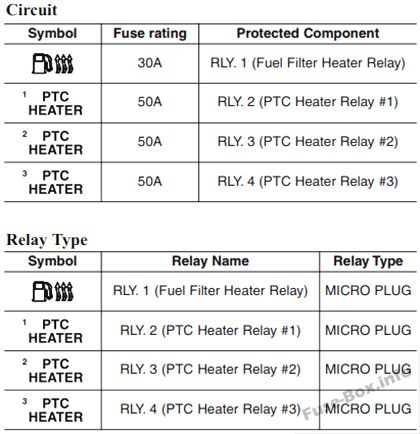

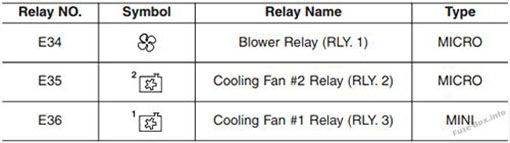

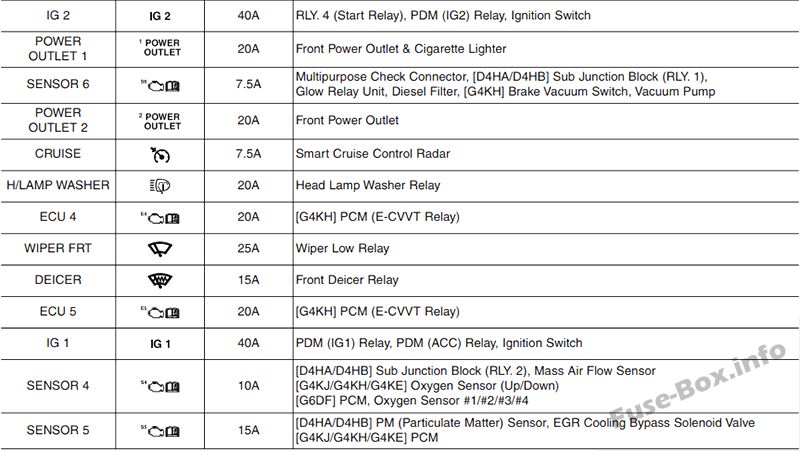

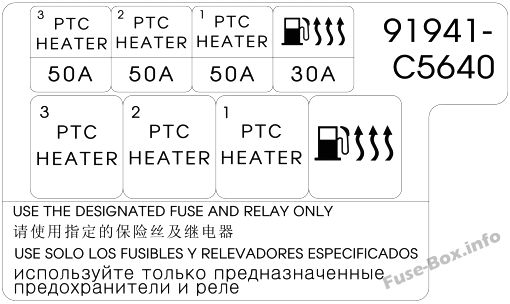

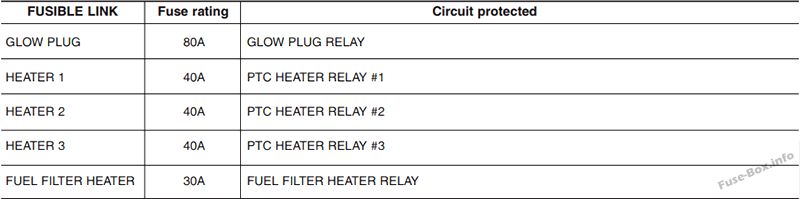

Motor bölmesi sigorta paneli (yalnızca dizel motor)
