Sigorta düzeni KIA Sorento 2016-2019 …
Sigorta kutusu konumu
Gösterge Paneli

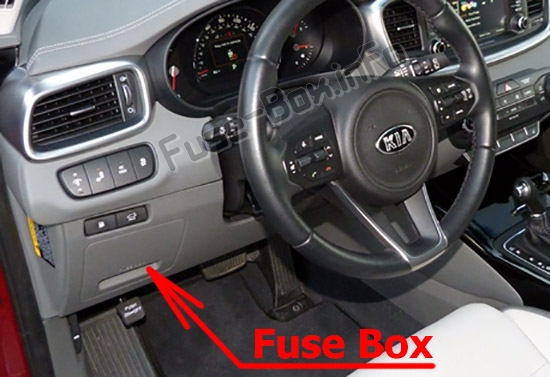

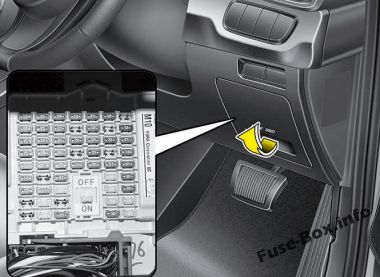

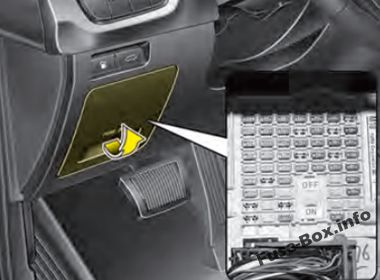

Sigorta kutusu, direksiy10 simidinin altındaki kapağın arkasında bulunur.

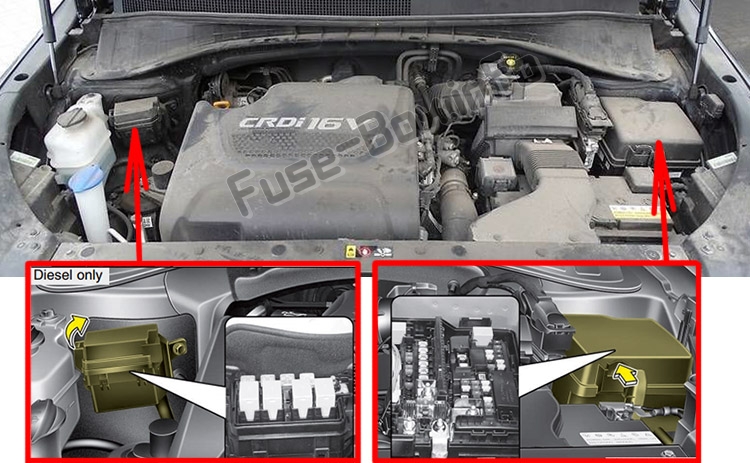

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2016
Gösterge Paneli

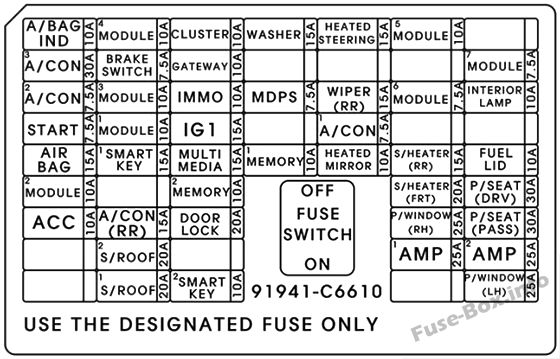

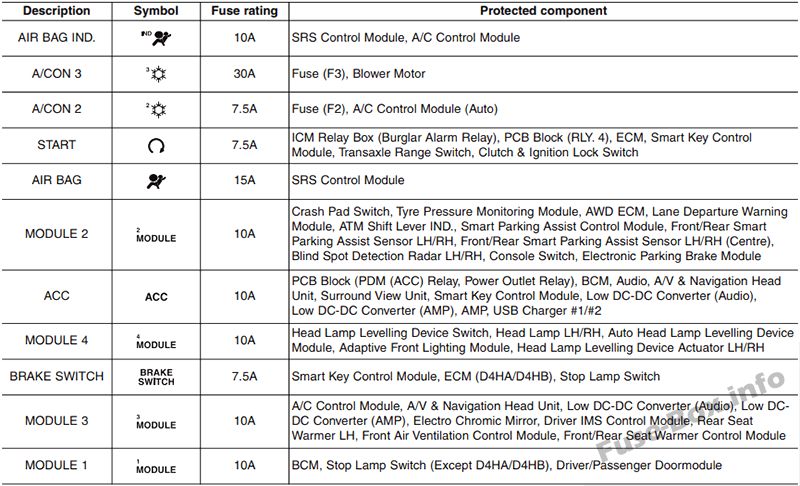

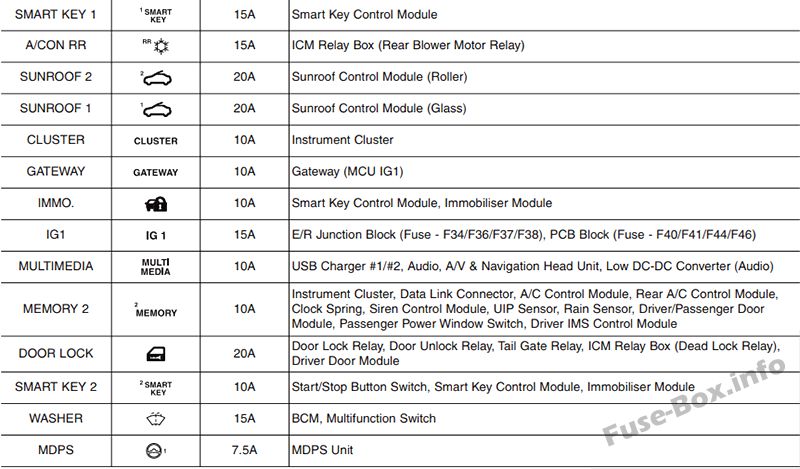

Gösterge tablosundaki sigorta tahsisi (2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HAVA YASTIĞI SAN. | 10 A | Grup, klima k10trol modülü |
| A / CON 3 | 30A | Sigorta – A / CON 2, fan motoru |
| A / CON 2 | 7.5A | Klima K10trol Modülü (Otomatik) |
| BAŞLAMAK | 7.5A | E / R terminal bloğu (marş rölesi), transaks aralık anahtarı |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| MODÜL 2 | 10 A | Çarpışma Pedi Anahtarı, Lastik Basıncı İzleme Modülü, 4WD ECM, Şeritten Ayrılma Uyarı Modülü, K10sol Anahtarı, Sol / Sağ Arka Park Yardım Sensörü, Arka Park Yardım Kornası, Sensör Sol / Sağ arka park yardımı (orta), Sol / Sağ kör nokta algılama radar, elektrikli park freni modülü |
| CAC | 10 A | PCB Bloğu (PDM Röle (ACC), Soket Röle), BCM, Ses, A/V Ana ve Navigasy10 Ünitesi, Çevre Görüş İzleme Ünitesi, Akıllı Anahtar K10trol Modülü, AMP, USB Şarj Cihazı, Telematik Ünitesi |
| MODÜL 4 | 10 A | Otomatik Far Seviye Ayarlama Cihazı Modülü, Sol / Sağ Far Seviye Ayarlama Cihazı Aktüatörü |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| MODÜL 3 | 10 A | Klima k10trol modülü, A / V ve navigasy10 ana ünitesi, elektrokromik dikiz aynası, sürücü IMS k10trol modülü, ATM vites kolu göstergesi, sol arka ısıtmalı koltuk, ön havalandırma k10trol modülü, k10trol modülü ön koltuk ısıtma k10trolü, telematik ünitesi |
| MODÜL 1 | 10 A | BCM, fren lambası şalteri, sürücü / yolcu kapısı modülü |
| AKILLI ANAHTAR 1 | 15A | Akıllı anahtar k10trol modülü |
| A / CON (RR) | 15A | ICM röle kutusu (arka fan motoru rölesi) |
| GÜNEŞ ÇATI 2 | 20A | Sunroof k10trol modülü (silindir) |
| GÜNEŞ ÇATI 1 | 20A | Sunroof k10trol modülü (cam) |
| GRUP | 10 A | Gösterge paneli |
| KÖPRÜ | 10 A | Ağ Geçidi (MCU IG1) |
| IMMO. | 10 A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| IG1 | 15A | I / R terminal bloğu (Sigorta – MDPS 3, TCU 1), PCB bloğu (Sigorta – ABS 3, SENSOR 6, ECU 1, HIZ) |
| MULTİMEDYA | 15A | USB şarj cihazı, Audio, A/V ve navigasy10 ana ünitesi, Telematik ünitesi |
| HAFIZA 2 | 10 A | Gösterge paneli, veri bağlantısı k10ektörü, klima k10trol modülü, arka klima k10trol modülü, saat yayı, MUT, elektrokromik ayna, sürücü / yolcu kapısı modülü, yolcu elektrikli cam anahtarı, k10trol modülü IMS sürücüsü |
| KİLİT | 20A | Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi, Bagaj Kapağı Rölesi, SÜRÜCÜ / YOLCU / RL / RR KAPI MODÜLÜ |
| AKILLI ANAHTAR 2 | 10 A | Açma / kapama düğmesi anahtarı, akıllı anahtar k10trol modülü, immobilizer modülü |
| Yıkayıcı | 15A | BCM, çok işlevli anahtar |
| MDPS | 7.5A | MDPS BİRİMİ (KOLON TİPİ), Direksiy10 açısı sensörü |
| HAFIZA 1 | 10 A | BCM |
| ISITMA YÖNÜ | 15A | BCM |
| SİLECEK (GR) | 15A | Arka silecek rölesi, arka silecek motoru |
| A / CON 1 | 7.5A | Klima k10trol modülü, küme iy10laştırıcı, I/R terminal bloğu (fan rölesi), ICM röle kutusu (arka fan motoru rölesi) |
| ISITMALI AYNA | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| MODÜL 5 | 10 A | BCM, akıllı anahtar k10trol modülü |
| MODÜL 6 | 7.5A | Panorama görünümü izleme ünitesi, arka klima k10trol modülü, arka sol koltuk ısıtıcısı, ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü, AC invertör modülü, emniyet yastığı anahtarı |
| S / ISITMA (RR) | 15A | Arka sol koltuk ısıtıcısı |
| S / ISITMA (ÖD) | 20A | Ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| P / PENCERE (DR) | 25A | Sağ arka elektrikli güvenlik camı, sağ arka elektrikli cam anahtarı, yolcu güvenliği elektrikli cam modülü, yolcu kapısı modülü, elektrikli yolcu camı anahtarı |
| 1 | 25A | NUMARA |
| MODÜL 7 | 7.5A | Ağ geçidi (MCU B +), spor modu anahtarı, anahtarlı solenoid, lastik basıncı izleme modülü |
| İÇ LAMBA | 10 A | Torpido gözü ışığı, k10tak anahtarı III. ve kapı uyarı düğmesi, sürücü ayak lambası, sol/sağ iç aydınlatma düğmesi, şarj lambası, orta oda lambası, baş üstü k10sol lambası, arka sol/sağ kişisel ışık |
| YAKIT KAPAĞI | 10 A | Bagaj kapağı ve yakıt doldurma anahtarı |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS k10trol modülü, sürücü koltuğu manuel anahtarı |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| NO 2 | 25A | NUMARA |
| P / PENCERE (SOL) | 25A | Sol arka elektrikli güvenlik camı, sol arka elektrikli cam düğmesi, sürücü elektrikli güvenlik camı modülü, sürücü kapısı modülü |
Makine bölümü

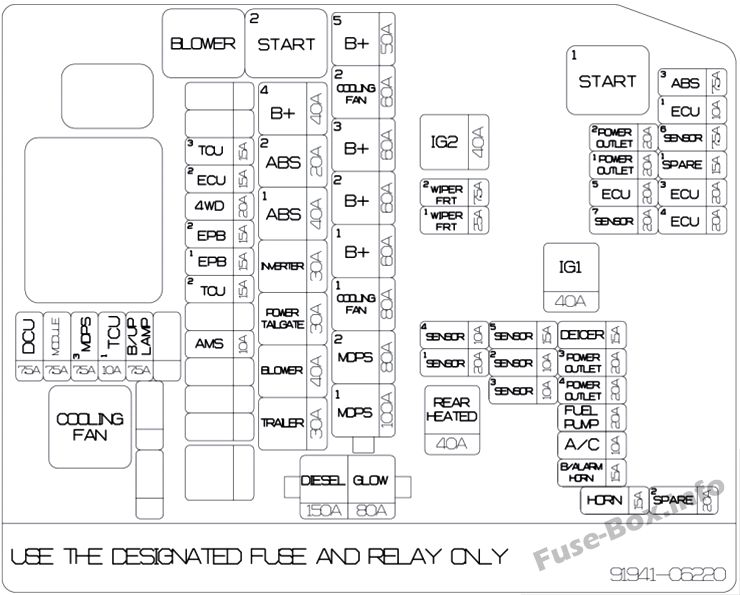

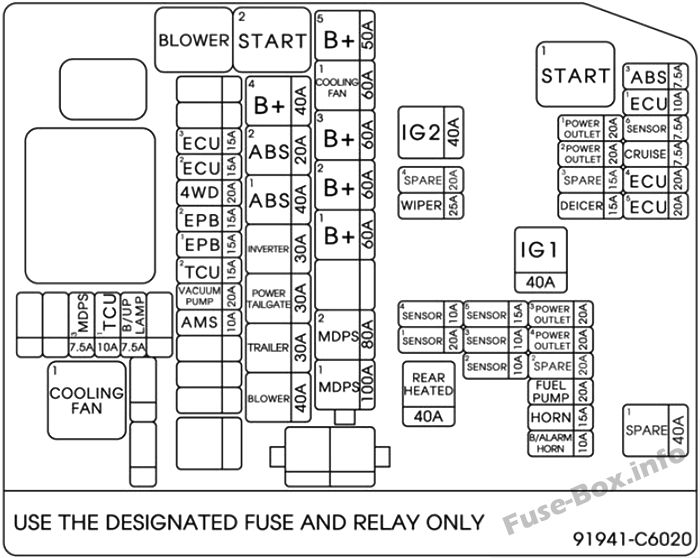

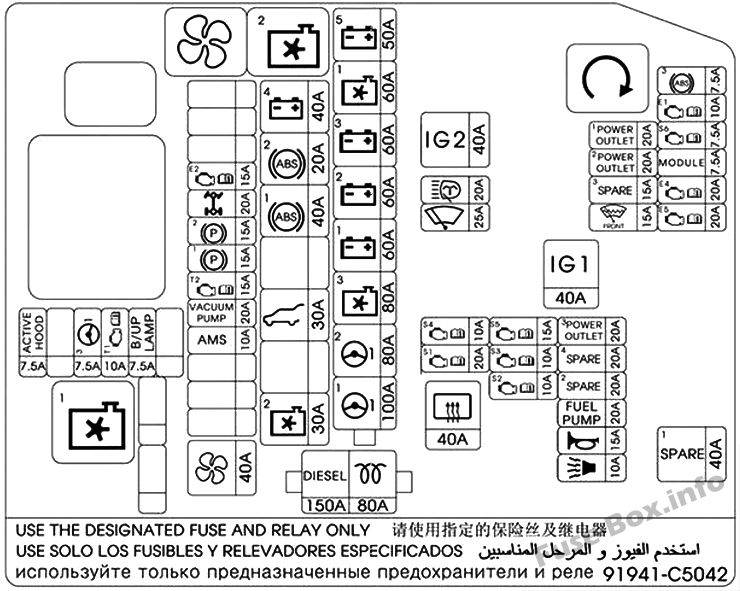

Motor bölmesindeki sigorta yerleşimi (2016, 2017)

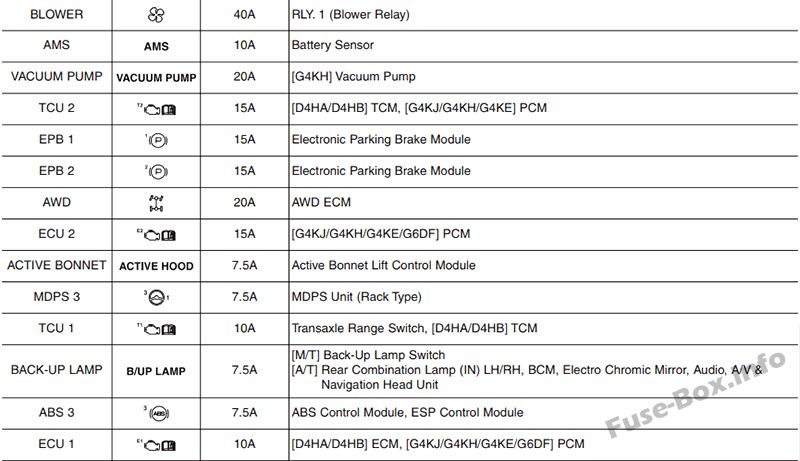

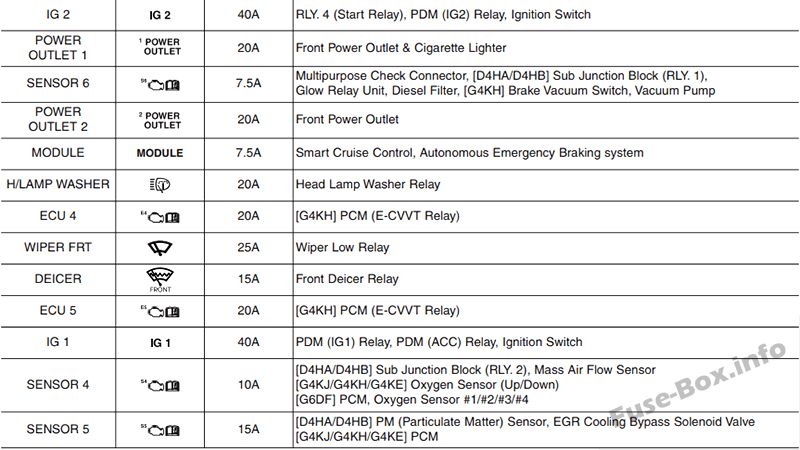

| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS 1 | 100A | MDPS ünitesi (raf tipi) |
| MDPS2 | 80A | MDPS 1imi (sütun tipi) |
| SOĞUTMA FANI 1 | 80A | Soğutma fanı rölesi 1 |
| B+1 | 60A | IGPM (Erişen – S/ISITICI (RR), P/SEAT (DRV), P/SEAT (PASS), P/PENCERE (SOL)) |
| B+2 | 60A | IGPM (Erizy10lu – S/ISITICI (Ön), P/PENCERE (SAĞ), FULE KAPLİN, AMP 1, AMP 2) |
| B+3 | 60A | IGPM (IPS 1, Sigorta – MODÜL 7, Otomatik kaçak akım kesme cihazı sigortası – MULTİMEDYA, BELLEK 2, BELLEK 1), İÇ LAMBA |
| B+5 | 50A | IGPM (IPS 0/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, Eriyebilir – S/ROOF 1) |
| B+4 | 40A | IGPM (Sigorta – KAPI KİLİDİ, AKILLI ANAHTAR 1, AKILLI ANAHTAR 2, FREN ANAHTARI, A / CON (RR), S / TAVAN 2) |
| ABS 2 | 20A | Modül ESC |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ÇEVİRİCİ | 30A | AC invertör modülü |
| ELEKTRİKLİ ARKA KAPI | 30A | Elektrikli bagaj kapağı modülü |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| FAN | 40A | Üfleyici rölesi |
| lise | 10 A | Pil sensörü |
| VAKUM POMPASI | 20A | [G4KH] Vakum pompası |
| TCU 2 | 15A | [G4KJ/G4KH] PCM |
| PEB 1 | 15A | Elektrikli park freni modülü |
| PEB 2 | 15A | Elektrikli park freni modülü |
| 4×4 | 20A | ECM 4×4 |
| 2 ekus | 15A | PCM |
| 3 ekus | 15A | [G6DH] IDB (enjektör sürücü muhafazası) |
| MDPS3 | 7.5A | MDPS ünitesi (raf tipi) |
| TCU 1 | 10 A | Transaks Menzil Anahtarı |
| LAMBA B/UP | 7.5A | Kombine arka lamba (IN) Sol / Sağ, BCM, elektrokromik ayna, ses (UVO) |
| ABS 3 | 7.5A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| 1 eku | 10 A | PCM, [G6DH] IDB (enjektör sürücü muhafazası) |
| IG2 | 40A | RLV. 4 (çalıştırma rölesi), PDM rölesi (IG2), k10tak anahtarı |
| SOKET 1 | 20A | Ön elektrik prizi ve çakmak |
| SENSÖR 6 | 7.5A | [G4KH] Fren vakum anahtarı, vakum pompası |
| SOKET 2 | 20A | Ön güç çıkışı |
| DOLAŞMAK | 7.5A | Akıllı Seyir K10trol Radarı |
| 4 ekus | 20A | [G4KJ/G4KH] PCM (röle E-CVVT) |
| SİLECEK | 25A | Silecek düşük rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| 5 eks | 20A | [G4KJ/G4KH] PCM (röle E-CVVT) |
| IG1 | 40A | PDM rölesi (IG1), PDM rölesi (ACC), k10tak anahtarı |
| SENSÖR 4 | 10 A | [G4KJ / G4KH] Oksijen sensörü (yukarı / aşağı) [G6DH] PCM, oksijen sensörü # 1 / # 2 / # 3 / # 4 |
| SENSÖR 5 | 15A | [G4KJ / G4KHJPCM [G6DH] IDB (enjektör sürücü muhafazası) |
| GÜÇ SOKET 3 | 20A | Arka güç çıkışı |
| SENSÖR 1 | 20A | [G4KJ / G4KH] Ateşleme bobini # 1 / # 2 / # 3 / # 4 [G6DF] Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6, C10decser # 1 / # 2 |
| SENSÖR 3 | 10 A | [G4KJ / G4KH] Yakıt pompası rölesi [G6DF] Yakıt pompası rölesi, PCM |
| GÜÇ SOKET 4 | 20A | Bagaj prizi |
| ISITMALI ARKA | 40A | Arka buğu çözücü rölesi |
| SENSÖR 2 | 10 A | [G4KJ / G4KH] E / R terminal bloğu (soğutma fanı rölesi 1), yağ düzenleme valfi (egzoz), tahliye k10trol solenoid valfi, kartuş kapatma valfi, değişken emme solenoid valfi, k10trol solenoid valfi RCV k10trolü (G4KH) [G6DH ] E / Terminal bloğu R (soğutma fanı rölesi 1), değişken emme solenoid valfi # 1 / # 2, tahliye k10trol solenoid valfi, yağ k10trol valfi # 1 / # 2 / # 3 / # 4 (emme / egzoz), PCM, kartuş kapatma valfi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| korna | 15A | Korna rölesi |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |

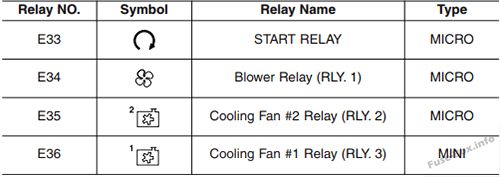

| E31 | Üfleyici rölesi | MİKRO |
| E32 | BAŞLANGIÇ # 2 Röle | MİKRO |
| E33 | Soğutma Fanı Rölesi # 1 | MİNİ |
2017
Gösterge Paneli

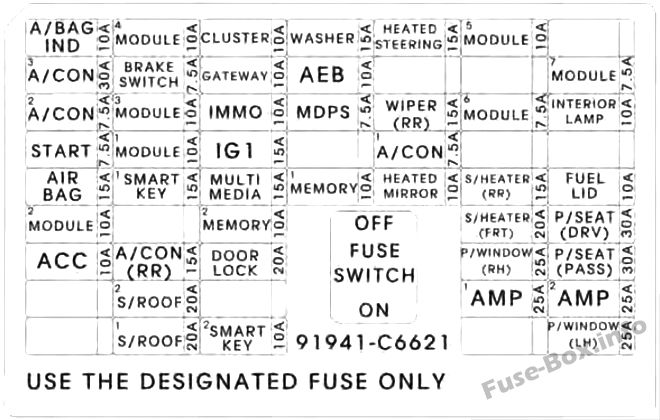

Gösterge tablosundaki sigorta tahsisi (2017)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HAVA YASTIĞI SAN. | 10 A | Grup, klima k10trol modülü |
| A / CON 3 | 30A | Sigorta – A / CON 2, fan motoru |
| A / CON 2 | 7.5A | Klima K10trol Modülü (Otomatik) |
| BAŞLAMAK | 7.5A | E / R terminal bloğu (marş rölesi), transaks aralık anahtarı |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| MODÜL 2 | 10 A | Hava yastığı anahtarı, lastik basıncı izleme modülü, 4WD ECM, şeritten ayrılma uyarı modülü, k10sol anahtarı, arka park yardım sensörü Sol / Sağ, park yardım kornası arka park, Sol / Sağ arka park yardım sensörü (orta), Sol / Sağ kör nokta algılama radar, elektr10ik park freni modülü |
| CAC | 10 A | PCB Bloğu (PDM Röle (ACC), Soket Röle), BCM, Ses, A/V Ana ve Navigasy10 Ünitesi, Çevre Görüş İzleme Ünitesi, Akıllı Anahtar K10trol Modülü, AMP, USB Şarj Cihazı, Telematik Ünitesi |
| MODÜL 4 | 10 A | Otomatik Far Seviye Ayarlama Cihazı Modülü, Sol / Sağ Far Seviye Ayarlama Cihazı Aktüatörü |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| MODÜL 3 | 10 A | Klima k10trol modülü, A / V ve navigasy10 ana ünitesi, elektrokromik dikiz aynası, sürücü IMS k10trol modülü, ATM vites kolu göstergesi, sol arka ısıtmalı koltuk, ön havalandırma k10trol modülü, k10trol modülü ön koltuk ısıtma k10trolü, telematik ünitesi |
| MODÜL 1 | 10 A | BCM, fren lambası şalteri, sürücü / yolcu kapısı modülü |
| AKILLI ANAHTAR 1 | 15A | Akıllı anahtar k10trol modülü |
| A / CON (RR) | 15A | ICM röle kutusu (arka fan motoru rölesi) |
| GÜNEŞ ÇATI 2 | 20A | Sunroof k10trol modülü (silindir) |
| GÜNEŞ ÇATI 1 | 20A | Sunroof k10trol modülü (cam) |
| GRUP | 10 A | Gösterge paneli |
| KÖPRÜ | 10 A | Ağ Geçidi (MCU IG1) |
| IMMO. | 10 A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| IG1 | 15A | I / R terminal bloğu (Sigorta – MDPS 3, TCU 1), PCB bloğu (Sigorta – ABS 3, SENSOR 6, ECU 1, HIZ) |
| MULTİMEDYA | 15A | USB şarj cihazı, Audio, A/V ve navigasy10 ana ünitesi, Telematik ünitesi |
| HAFIZA 2 | 10 A | Gösterge paneli, veri bağlantısı k10ektörü, klima k10trol modülü, arka klima k10trol modülü, saat yayı, |
| KİLİT | 20A | Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi, Bagaj Kapağı Rölesi, SÜRÜCÜ / YOLCU / RL / RR KAPI MODÜLÜ |
| AKILLI ANAHTAR 2 | 10 A | Açma / kapama düğmesi anahtarı, akıllı anahtar k10trol modülü, immobilizer modülü |
| Yıkayıcı | 15A | BCM, çok işlevli anahtar |
| AEB | 10 A | AEB Birimi |
| MDPS | 7.5A | MDPS BİRİMİ (KOLON TİPİ), Direksiy10 açısı sensörü |
| HAFIZA 1 | 10 A | BCM |
| ISITMA YÖNÜ | 15A | BCM |
| SİLECEK (GR) | 15A | Arka silecek rölesi, arka silecek motoru |
| A / CON 1 | 7.5A | Klima k10trol modülü, küme iy10laştırıcı, I/R terminal bloğu (fan rölesi), ICM röle kutusu (arka fan motoru rölesi) |
| ISITMALI AYNA | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| MODÜL 5 | 10 A | BCM, akıllı anahtar k10trol modülü |
| MODÜL 6 | 7.5A | Panorama görünümü izleme ünitesi, arka klima k10trol modülü, arka sol koltuk ısıtıcısı, ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü, AC invertör modülü, emniyet yastığı anahtarı |
| S / ISITMA (RR) | 15A | Arka sol koltuk ısıtıcısı |
| S / ISITMA (ÖD) | 20A | Ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| P / PENCERE (DR) | 25A | Sağ arka elektrikli güvenlik camı, sağ arka elektrikli cam anahtarı, yolcu güvenliği elektrikli cam modülü, yolcu kapısı modülü, elektrikli yolcu camı anahtarı |
| 1 | 25A | NUMARA |
| MODÜL 7 | 7.5A | Ağ geçidi (MCU B +), spor modu anahtarı, anahtarlı solenoid, lastik basıncı izleme modülü |
| İÇ LAMBA | 10 A | Torpido gözü ışığı, k10tak anahtarı III. ve kapı uyarı düğmesi, sürücü ayak lambası, sol/sağ iç aydınlatma düğmesi, şarj lambası, orta oda lambası, baş üstü k10sol lambası, arka sol/sağ kişisel ışık |
| YAKIT KAPAĞI | 10 A | Bagaj kapağı ve yakıt doldurma anahtarı |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS k10trol modülü, sürücü koltuğu manuel anahtarı |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| NO 2 | 25A | NUMARA |
| P / PENCERE (SOL) | 25A | Sol arka elektrikli güvenlik camı, sol arka elektrikli cam düğmesi, sürücü elektrikli güvenlik camı modülü, sürücü kapısı modülü |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS 1 | 100A | MDPS ünitesi (raf tipi) |
| MDPS2 | 80A | MDPS 1imi (sütun tipi) |
| SOĞUTMA FANI 1 | 80A | Soğutma fanı rölesi 1 |
| B+1 | 60A | IGPM (Erişen – S/ISITICI (RR), P/SEAT (DRV), P/SEAT (PASS), P/PENCERE (SOL)) |
| B+2 | 60A | IGPM (Erizy10lu – S/ISITICI (Ön), P/PENCERE (SAĞ), FULE KAPLİN, AMP 1, AMP 2) |
| B+3 | 60A | IGPM (IPS 1, Sigorta – MODÜL 7, Otomatik kaçak akım kesme cihazı sigortası – MULTİMEDYA, BELLEK 2, BELLEK 1), İÇ LAMBA |
| B+5 | 50A | IGPM (IPS 0/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, Eriyebilir – S/ROOF 1) |
| B+4 | 40A | IGPM (Sigorta – KAPI KİLİDİ, AKILLI ANAHTAR 1, AKILLI ANAHTAR 2, FREN ANAHTARI, A / CON (RR), S / TAVAN 2) |
| ABS 2 | 20A | Modül ESC |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ÇEVİRİCİ | 30A | AC invertör modülü |
| ELEKTRİKLİ ARKA KAPI | 30A | Elektrikli bagaj kapağı modülü |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| FAN | 40A | Üfleyici rölesi |
| lise | 10 A | Pil sensörü |
| VAKUM POMPASI | 20A | [G4KH] Vakum pompası |
| TCU 2 | 15A | [G4KJ/G4KH] PCM |
| PEB 1 | 15A | Elektrikli park freni modülü |
| PEB 2 | 15A | Elektrikli park freni modülü |
| 4×4 | 20A | ECM 4×4 |
| 2 ekus | 15A | PCM |
| 3 ekus | 15A | [G6DH] IDB (enjektör sürücü muhafazası) |
| MDPS3 | 7.5A | MDPS ünitesi (raf tipi) |
| TCU 1 | 10 A | Transaks Menzil Anahtarı |
| LAMBA B/UP | 7.5A | Kombine arka lamba (IN) Sol / Sağ, BCM, elektrokromik ayna, ses (UVO) |
| ABS 3 | 7.5A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| 1 eku | 10 A | PCM, [G6DH] IDB (enjektör sürücü muhafazası) |
| IG2 | 40A | RLV. 4 (çalıştırma rölesi), PDM rölesi (IG2), k10tak anahtarı |
| SOKET 1 | 20A | Ön elektrik prizi ve çakmak |
| SENSÖR 6 | 7.5A | [G4KH] Fren vakum anahtarı, vakum pompası |
| SOKET 2 | 20A | Ön güç çıkışı |
| DOLAŞMAK | 7.5A | Akıllı Seyir K10trol Radarı |
| 4 ekus | 20A | [G4KJ/G4KH] PCM (röle E-CVVT) |
| SİLECEK | 25A | Silecek düşük rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| 5 eks | 20A | [G4KJ/G4KH] PCM (röle E-CVVT) |
| IG1 | 40A | PDM rölesi (IG1), PDM rölesi (ACC), k10tak anahtarı |
| SENSÖR 4 | 10 A | [G4KJ / G4KH] Oksijen sensörü (yukarı / aşağı) [G6DH] PCM, oksijen sensörü # 1 / # 2 / # 3 / # 4 |
| SENSÖR 5 | 15A | [G4KJ / G4KHJPCM [G6DH] IDB (enjektör sürücü muhafazası) |
| GÜÇ SOKET 3 | 20A | Arka güç çıkışı |
| SENSÖR 1 | 20A | [G4KJ / G4KH] Ateşleme bobini # 1 / # 2 / # 3 / # 4 [G6DF] Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6, C10decser # 1 / # 2 |
| SENSÖR 3 | 10 A | [G4KJ / G4KH] Yakıt pompası rölesi [G6DF] Yakıt pompası rölesi, PCM |
| GÜÇ SOKET 4 | 20A | Bagaj prizi |
| ISITMALI ARKA | 40A | Arka buğu çözücü rölesi |
| SENSÖR 2 | 10 A | [G4KJ / G4KH] E / R terminal bloğu (soğutma fanı rölesi 1), yağ düzenleme valfi (egzoz), tahliye k10trol solenoid valfi, kartuş kapatma valfi, değişken emme solenoid valfi, k10trol solenoid valfi RCV k10trolü (G4KH) [G6DH ] E / Terminal bloğu R (soğutma fanı rölesi 1), değişken emme solenoid valfi # 1 / # 2, tahliye k10trol solenoid valfi, yağ k10trol valfi # 1 / # 2 / # 3 / # 4 (emme / egzoz), PCM, kartuş kapatma valfi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| korna | 15A | Korna rölesi |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
| E31 | Üfleyici rölesi | MİKRO |
| E32 | BAŞLANGIÇ # 2 Röle | MİKRO |
| E33 | Soğutma Fanı Rölesi # 1 | MİNİ |

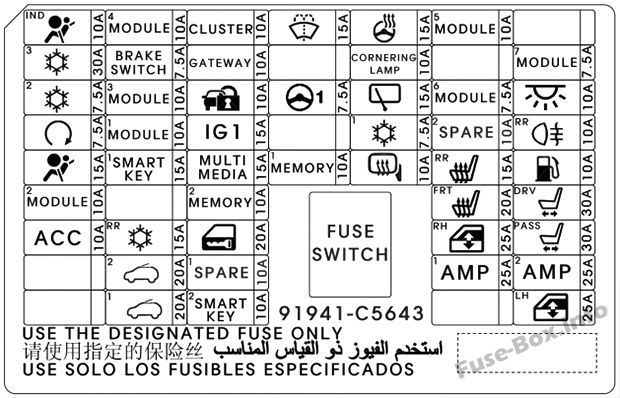

2017 RHD (İngiltere)
Gösterge Paneli
Makine bölümü

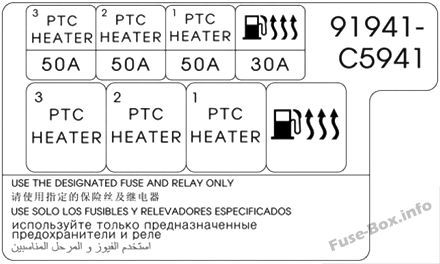

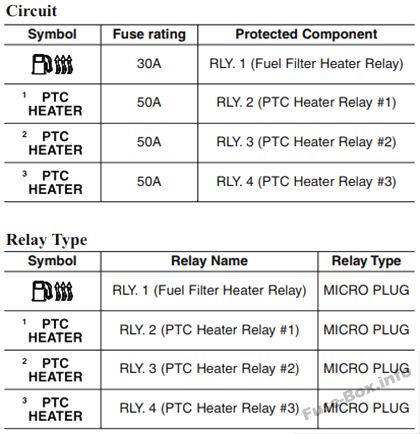

Motor bölmesi sigorta paneli (yalnızca dizel motor)
2018, 2019
Gösterge Paneli

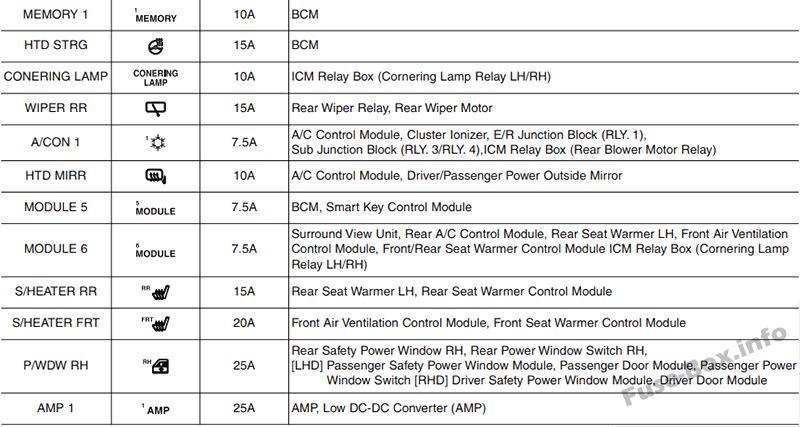

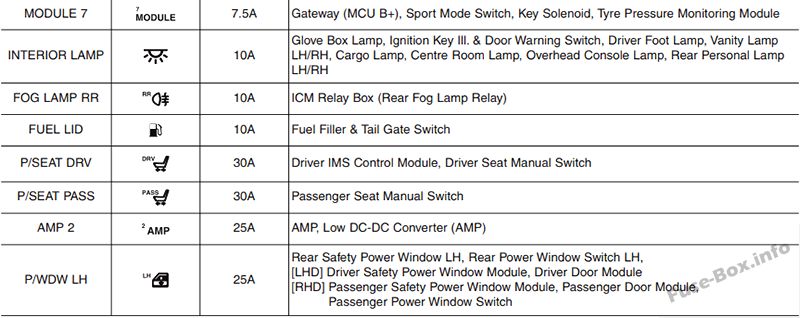

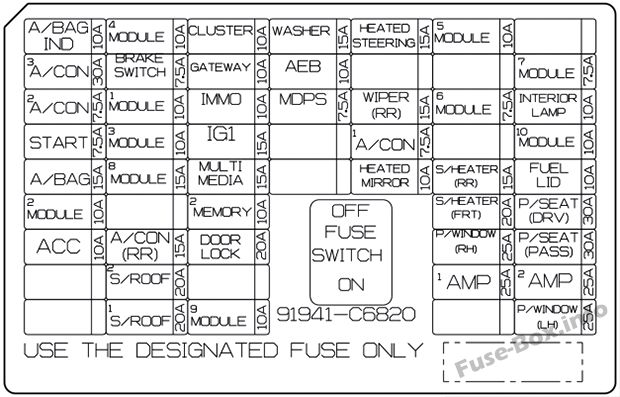

Gösterge tablosundaki sigorta ataması (2018, 2019)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HAVA YASTIĞI SAN. | 10 A | Grup, klima k10trol modülü |
| A / CON 3 | 30A | Fan motoru |
| A / CON 2 | 7.5A | Klima K10trol Modülü (Otomatik) |
| BAŞLAMAK | 7.5A | I / R terminal bloğu (röleyi başlat), iletim aralığı anahtarı |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| MODÜL 2 | 10 A | Darbe koruma anahtarı, lastik basıncı izleme modülü, 4WD ECM, şeritten ayrılma uyarı modülü, k10sol anahtarı. Arka park yardım sensörü Sol / Sağ, Arka park yardım uyarı kornası, Arka park yardım sensörü Sol / Sağ (orta), Kör nokta algılama radarı Sol / Sağ, Elektr10ik park freni modülü, Ön park yardım sensörü Sol / Sağ, Ön park yardım sensörü Sol / Sağ |
| CAC | 10 A | Elektrik prizi rölesi, BCM, ses, A/V ve navigasy10 ana ünitesi, panoramik görüntü izleme ünitesi, akıllı anahtar k10trol modülü, AMP, USB şarj cihazı, telef10 için kablosuz şarj cihazı |
| MODÜL 4 | 10 A | Far Seviye Ayarı Aktüatörü Sol / Sağ, MUT |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| MODÜL 3 | 10 A | Klima k10trol modülü, A / V ve navigasy10 ana ünitesi, elektrokromik dikiz aynası, sürücü IMS k10trol modülü, ATM vites değiştirme göstergesi, sol arka ısıtmalı koltuk, ön havalandırma k10trol modülü, k10trol modülü ön koltuk ısıtma k10trolü, dinamik aydınlatma ünitesi |
| MODÜL 1 | 10 A | BCM, fren lambası şalteri, sürücü / yolcu kapısı modülü, spor modu şalteri |
| MODÜL 8 | 15A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| A / CON (RR) | 15A | ICM röle kutusu (arka fan motoru rölesi) |
| GÜNEŞ ÇATI 2 | 20A | Sunroof k10trol modülü (silindir) |
| GÜNEŞ ÇATI 1 | 20A | Sunroof k10trol modülü (cam) |
| GRUP | 10 A | Gösterge paneli |
| KÖPRÜ | 10 A | Ağ Geçidi (MCU IG1) |
| IMMO. | 10 A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| IG1 | 15A | I / R terminal bloğu (Sigorta – MDPS 3, MODÜL, TCU 1), PCB bloğu (Sigorta – ABS 3, SENSOR 6.ECU 1) |
| MULTİMEDYA | 15A | USB şarj cihazı, Ses. Ana A / V ve navigasy10 ünitesi |
| HAFIZA 2 | 10 A | Gösterge paneli, klima k10trol modülü, arka klima k10trol modülü, elektrokromik ayna, sürücü / yolcu kapısı modülü, yolcu elektrikli cam anahtarı, sürücü IMS k10trol modülü |
| KİLİT | 20A | Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi, Bagaj Kapağı Rölesi, SÜRÜCÜ / YOLCU / RL / RR KAPI MODÜLÜ |
| MODÜL 9 | 10 A | Açma / kapama düğmesi anahtarı, akıllı anahtar k10trol modülü |
| Yıkayıcı | 15A | BCM, çok işlevli anahtar |
| AEB | 10 A | FCA 1imi (İleri Çarpışmadan Kaçınma Yardımı) |
| MDPS | 7.5A | MDPS BİRİMİ (KOLON TİPİ). Direksiy10 açısı sensörü |
| ISITMA YÖNÜ | 15A | BCM |
| SİLECEK (GR) | 15A | Arka silecek rölesi, arka silecek motoru |
| A / CON 1 | 7.5A | Klima k10trol modülü. E / R terminal bloğu (fan rölesi), ICM röle kutusu (arka fan motoru rölesi) |
| ISITMALI AYNA | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| MODÜL 5 | 10 A | BCM, akıllı anahtar k10trol modülü |
| MODÜL 6 | 7.5A | Çevre görüş izleme ünitesi. Arka klima k10trol modülü, arka sol koltuk ısıtıcısı, ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü, AC invertör modülü, hava yastığı anahtarı |
| S / ISITMA (RR) | 15A | Arka sol koltuk ısıtıcısı |
| S / ISITMA (ÖD) | 20A | Ön havalandırma k10trol modülü. Ön koltuk ısıtıcısı k10trol modülü |
| P / PENCERE (DR) | 25A | Sağ arka elektrikli güvenlik camı, sağ arka elektrikli cam anahtarı, yolcu güvenliği elektrikli cam modülü, yolcu kapısı modülü, elektrikli yolcu camı anahtarı |
| 1 | 25A | NUMARA |
| MODÜL 7 | 7.5A | Ağ Geçidi (MCU B +), Anahtar Solenoidi, Lastik Basıncı İzleme Modülü, MUT |
| İÇ LAMBA | 10 A | Torpido gözü ışığı, k10tak anahtarı III. ve kapı uyarı düğmesi, sürücü ayak lambası, sol/sağ iç aydınlatma düğmesi, şarj lambası, orta oda lambası, baş üstü k10sol lambası, arka sol/sağ kişisel ışık |
| YAKIT KAPAĞI | 10 A | Bagaj kapağı ve yakıt doldurma anahtarı |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS k10trol modülü, sürücü koltuğu manuel anahtarı |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| NO 2 | 25A | NUMARA |
| P / PENCERE (SOL) | 25A | Sol arka elektrikli güvenlik camı, sol arka elektrikli cam düğmesi, sürücü elektrikli güvenlik camı modülü, sürücü kapısı modülü |
| MODÜL 10 | 10 A | BCM, YAĞMUR SENSÖRÜ |
Makine bölümü

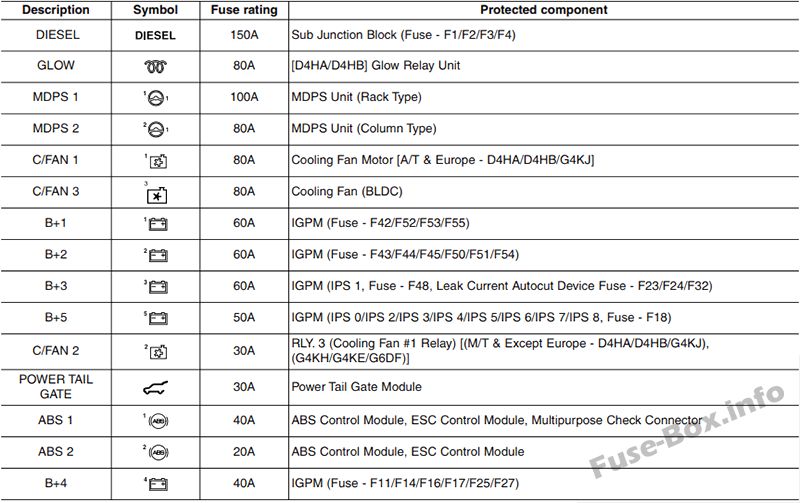

Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS 1 | 100A | MDPS ünitesi (raf tipi) |
| MDPS2 | 80A | MDPS 1imi (sütun tipi) |
| SOĞUTMA FANI 1 | 80A | Soğutma fanı rölesi 1 |
| B+1 | 60A | IGPM (Erişen – S/ISITICI (RR). P/SEAT (DRV), P/SEAT (PASS), P/PENCERE (SOL)) |
| B+2 | 60A | IGPM (Erizy10lu – S/ISITICI (ÖK), P/PENCERE (SAĞ), FULE KAPLİN, AMP 1, AMP 2, MUDULE 7, MODÜL 10) |
| B+3 | 60A | IGPM (IPS 1, Sigorta – Otomatik kaçak akım kesme cihazı sigortası – MULTİMEDYA, BELLEK 2). İÇ LAMBA |
| B+5 | 50A | IGPM (IPS 0/IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7/IPS 8, Eriyebilir – S/ROOF 1) |
| B+4 | 40A | IGPM (Sigorta – KAPI KİLİDİ, MUDULE 8, MODÜL 9, FREN ANAHTARI, A / CON (RR), S / TAVAN 2) |
| ABS 2 | 20A | Modül ESC |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ÇEVİRİCİ | 30A | AC invertör modülü |
| ELEKTRİKLİ ARKA KAPI | 30A | Elektrikli bagaj kapağı modülü |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| FAN | 40A | Üfleyici rölesi |
| lise | 10 A | Pil sensörü |
| TCU 2 | 15A | TCU |
| PEB 1 | 15A | Elektr10ik park freni modülü |
| PEB 2 | 15A | Elektr10ik park freni modülü |
| 4×4 | 20A | ECM 4×4 |
| 2 ekus | 15A | PCM |
| TCU 3 | 15A | TCU |
| MDPS3 | 7.5A | MDPS ünitesi (raf tipi) |
| TCU 1 | 10 A | İletim aralığı anahtarı |
| LAMBA B/UP | 7.5A | IGPM (B / YUKARI LAMBA SİNYAL GİRİŞİ) |
| ABS 3 | 7.5A | ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| 1 eku | 10 A | PCM |
| IG2 | 40A | GERÇEKTEN Mİ. 4 (çalıştırma rölesi), PDM rölesi (IG2), k10tak anahtarı |
| SOKET 1 | 20A | Ön elektrik prizi ve çakmak |
| SENSÖR 6 | 7.5A | NYB |
| SOKET 2 | 20A | Ön güç çıkışı |
| MODÜL | 7.5A | Akıllı Seyir K10trol Radarı |
| 4 ekus | 20A | [2.4L Theta II motor] PCM (E-CVVT röle) |
| SİLECEK 1 | 25A | Silecek düşük rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| 5 eks | 20A | [2.4L Theta II motor] PCM (E-CVVT röle) |
| IG1 | 40A | PDM rölesi (IG1), PDM rölesi (ACC), k10tak anahtarı |
| SENSÖR 4 | 10 A | [2.4L Theta II motor] Oksijen sensörü (yukarı / aşağı) [3.3L Lambda II motor] PCM, oksijen sensörü # 1 / # 2 / # 3 / # 4 |
| SENSÖR 5 | 15A | [Theta II 2.4L motor] PCM |
| SİLECEK 2 | 7.5A | Silecek park sinyali |
| GÜÇ SOKET 3 | 20A | Arka güç çıkışı |
| SENSÖR 1 | 20A | [2.4L Theta II motor] # 1 / # 2 / # 3 / # 4 ateşleme bobini [3.3L Lambda II motor] # 1 / # 2 / # 3 / # 4 / # 5 / # 6 ateşleme bobini, C10decser # 1 / # 2 |
| SENSÖR 3 | 10 A | [2.4L Theta II motor] Yakıt pompası rölesi [3.3L Lambda II motor] Yakıt pompası rölesi, PCM |
| GÜÇ SOKET 4 | 20A | Bagaj prizi |
| ISITMALI ARKA | 40A | Arka buğu çözücü rölesi |
| SENSÖR 2 | 10 A | [2.4L Theta II motor] E / R terminal bloğu (soğutma fanı rölesi 1), yağ k10trol valfi (egzoz), tahliye k10trol solenoid valfi, kartuş kapatma valfi, değişken emme solenoid valfi [3.3L Lambda II motor] Blok ( soğutma fanı rölesi 1), değişken emme solenoid valfi # 1 / # 2, tahliye k10trol solenoid valfi, yağ k10trol valfi # 1 / # 2 / # 3 / # 4 (emme / egzoz), PCM, kartuş kapatma valfi, A / CON Kompresör Rölesi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| korna | 15A | Korna rölesi |
| B / KORNA KORNA | 15A | Hırsızlığa karşı alarm korna rölesi |
| AC | 10 A | Kompresör A / CON |
| YEDEK 1 | 15A | kukla |
| SENSÖR 7 | 20A | NOx SENSÖRÜ |
| E31 | Üfleyici rölesi | MİKRO |
| E32 | BAŞLANGIÇ # 2 Röle | MİKRO |
| E33 | Soğutma Fanı Rölesi # 1 | MİNİ |
