Bu yazıda 2003’ten 2009’a kadar üretilen ilk nesil KIA Sorento’yu (BL) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Sorento 2003-2009
Sigorta kutusu konumu
Gösterge Paneli

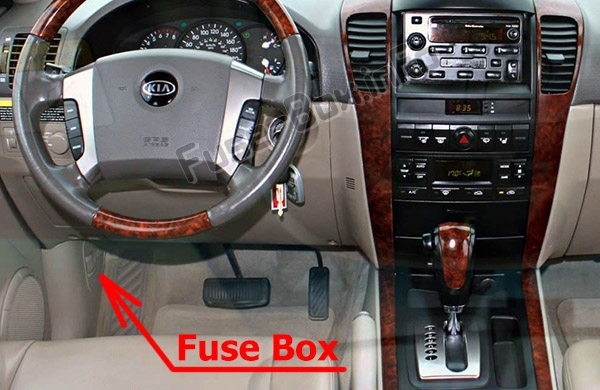

Sigorta kutusu, ön panelin sürücü tarafının altındaki kapağın arkasında bulunur.
Soldan direksiy10lu araçlar
Sağdan direksiy10lu araçlar

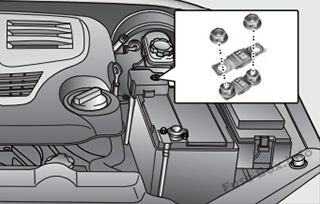

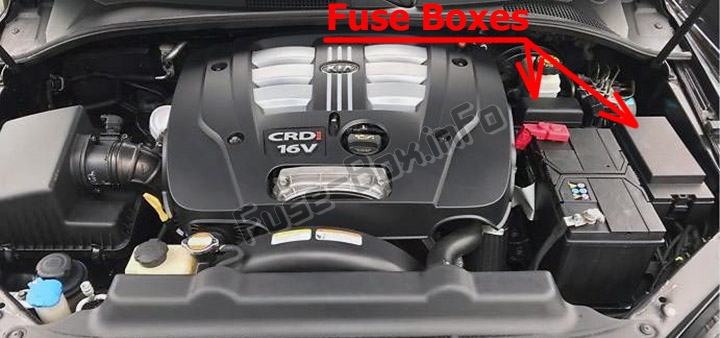

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2003, 2004, 2005, 2006
Gösterge Paneli

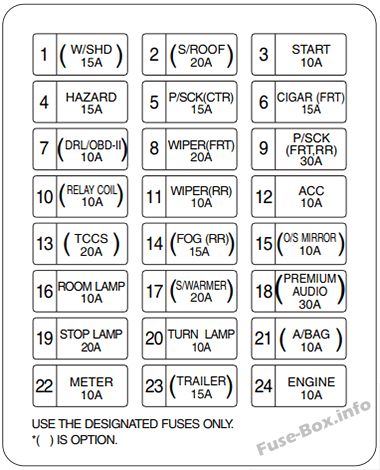

Gösterge tablosuna sigorta tahsisi (2003-2006)
| Tanım | SINIFLANDIRMA AMP | KORUNAN ELEMAN |
|---|---|---|
| 1. SHD ile | 15 1 | buz çözücü |
| 2. S / TOIT | 20 1 | açılır tavan |
| 3. BAŞLAT | 10 A | Başlatma sistemi, PCM, ACC |
| 4. TEHLİKE | 15 1 | Flaşör ve tehlike k10trol ünitesi |
| 5. P/SCK(TO) | 15 1 | Merkezi priz |
| 6. Puro (FRT) | 15 1 | çakmak |
| 7. DRL / OBD-II | 10 A | K10ektörü k10trol edin |
| 8. SİLECEK (ÖN) | 20 1 | Cam sileceği ve yıkayıcı, far, ön ısıtıcı ve klima, soğutma sistemi. buz çözücü |
| 9. P / SCK (FRT, RR) | 30 1 | Ön ve arka güç çıkışı |
| 10. RÖLE BOBİNİ | 10 A | röle bobini |
| 11. ÖN CAM SİLECEK (Sağ) | 10 A | Ön cam sileceği ve yıkayıcı, ETWIS, ısıtma ve klima, araç bilgisayarı, açılır tavan |
| 12. CAC | 10 A | Elektrikli ayna, Çakmak, Priz, Saat, Anahtarsız giriş, Ses |
| 13. CTC | 20 1 | Transfer kutusu k10trol ünitesi |
| 14. SİS (GR) | 15 1 | Arka sis lambası |
| 15. O / S AYNA | 10 A | Elektrikli uzaktan kumandalı dikiz aynası |
| 16. YATAK ODASI LAMBASI | 10 A | Gösterge paneli, ETWIS, Far, DRL, Anahtarsız giriş, Oda lambası, Sunvior ışığı, Saat |
| 17. S / SICAK | 20 1 | Isıtmalı koltuk |
| 18. SES PREMIUM | 30 1 | ses |
| 19. LAMBA STOP | 20 1 | Fren lambası |
| 20. DÖNÜŞ LAMBASI | 10 A | Flaşör ve tehlike k10trol ünitesi |
| 21. A / SAC | 10 A | hava yastığı |
| 22. SAYAÇ | 10 A | PCM, ACC, araç bilgisayarı, fren lambası, DRL, ETWIS, gösterge paneli, ön ısıtıcı ve klima |
| 23. RÖMORK | 15 1 | Römork aksesuarı |
| 24. MOTOR | 10 A | PCM, Soğutma, Hız sensörü, Teşhis k10nektörü, ACC, Gösterge paneli, ABS |
Makine bölümü

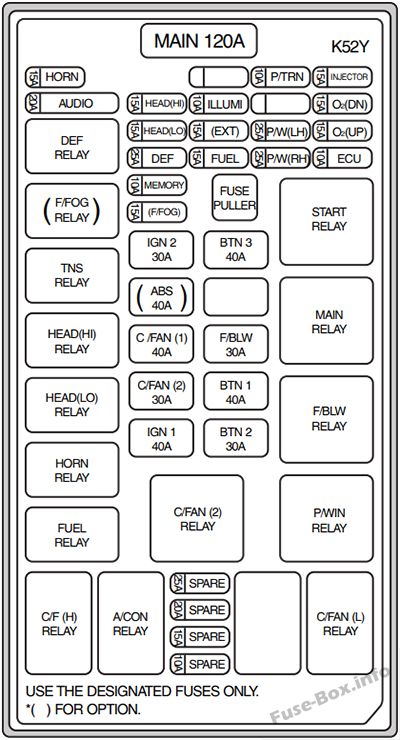

Motor bölmesindeki sigorta yerleşimi (2003-2006)
| Tanım | SINIFLANDIRMA AMP | KORUNAN ELEMAN |
|---|---|---|
| korna | 15 1 | korna çalmak |
| P / TRN | 10 A | PCM, relais anapara |
| ENJEKTÖR | 15 1 | PCM |
| SES | 20 1 | ses |
| KAFA (HI) | 15 1 | Far |
| ILLUMI | 10 A | Anahtar deliği aydınlatması |
| O2 (DN) | 15 1 | PCM |
| KAFA (LO) | 15 1 | Far |
| HARİCİ | 15 1 | DRL, Lisans lambası, Arka lamba, Pozisy10 lambası, Dönüş sinyali |
| P / W (sol) | 25 1 | Elektrikli pencere |
| O2 (YUKARI) | 15 1 | PCM |
| BESLEDİ | 25 1 | buz çözücü |
| YAKIT | 15 1 | Yakıt pompası rölesi |
| P/W (RH) | 25 1 | Elektrikli pencere |
| ECU | 10 A | PCM, Soğutma |
| HAFIZA | 10 A | Ön ısıtma ve klima, Etwis, Anahtarsız giriş sistemi |
| F / SİS | 15 1 | Ön sis lambası |
| IGN 2 | 30 1 | K10tak anahtarı |
| BTN 3 | 40 1 | Dönüş sinyalleri ve göstergeler, Elektrikli kapı kilitleri |
| ABS1 | 40 1 | karın kasları |
| C / FAN (1) | 40 1 | Soğutma sistemi |
| S/SOL | 30 1 | Ön ısıtma ve klima |
| C / FAN (2) | 30 1 | Soğutma sistemi |
| BTN 1 | 40 1 | Çakmak, Priz |
| IGN 1 | 40 1 | K10tak anahtarı |
| BTN 2 | 30 1 | Elektrikli koltuk, PCM |
2004 RHD (Birleşik Krallık)
Gösterge Paneli

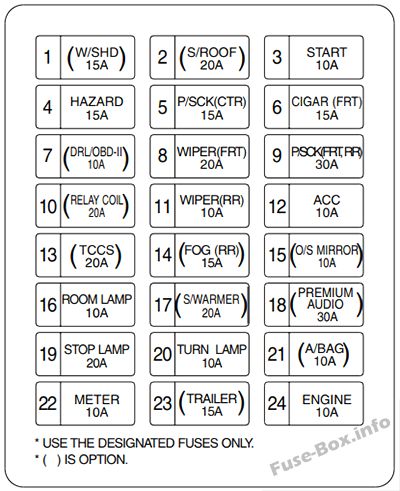

Gösterge panelinde sigorta ataması (2004 RHD)
| Tanım | amper | KORUMALI BİLEŞEN |
|---|---|---|
| (SHD’li) | 15A | Ön buz çözme rölesi |
| (S / TOIT) | 20A | açılır tavan ünitesi |
| BAŞLAMAK | 10 A | İletim aralığı anahtarı (yalnızca AyT), marş rölesi |
| RİSK | 15A | Tehlike anahtarı |
| P/SCK (TO) | 15A | Merkezi priz |
| Puro (FRT) | 15A | Ön çakmak |
| (DRL / OBD-II) | 10 A | DRL ünitesi, OBD-II k10trol k10nektörü |
| SİLECEK (ÖN) | 20A | Ön silecek, Ön buz çözücü rölesi Yakıt filtresi rölesi, Sunroof ünitesi |
| P / SCK (FRT, RR) | 30A | Ön ve arka güç çıkışı |
| SİLECEK (GR) | 10 A | Arka silecek ve yıkayıcı anahtarı, Arka silecek k10trol ünitesi |
| CAC | 10 A | Çakmak rölesi, Güç soketi rölesi |
| (RÖLE BOBİNİ) | 10 A | Buz çözücü soğutma sistemi Far, ısıtma ve klima |
| (TCCS) | 20A | Transfer kutusu k10trol ünitesi |
| (SİS (RR)) | 15A | Arka sis lambası (varsa) |
| (AYNA O / S) | 10 A | Elektrikli uzaktan kumandalı ayna Dış ayna için katlanır kumanda kutusu |
| ODA LAMBASI | 10 A | Kargo alanı aydınlatması, Tepe k10solu Orta alan aydınlatması, Kapı iç aydınlatması, Güneşlik aydınlatması |
| (ATIŞ) | 20A | Isıtmalı ön koltuk |
| SES PREMIUM | 30A | Üst düzey ses |
| LAMBA STOP | 20A | Fren lambası şalteri |
| LAMBAYI AÇ | 10 A | Tehlike anahtarı, ETACS, DRL ünitesi, otomatik ışık k10trol ünitesi Arka k10trol ünitesi |
| (BİR ÇANTA) | 10 A | Hava yastığı k10trol ünitesi |
| METRE | 10 A | Küme, Geri vites lambası anahtarı, A / C k10trol ünitesi, AQS sensörü, Şanzıman menzil anahtarı (yalnızca AT), ECAT k10trol ünitesi (yalnızca AT) |
| (TANITIM VİDEOSU) | 15A | Römork elektrik sistemi |
| MOTOR | 10 A | Motor k10trol ünitesi, Hız sensörü, Transfer kutusu k10trol ünitesi |
Makine bölümü
Benzin
Dizel

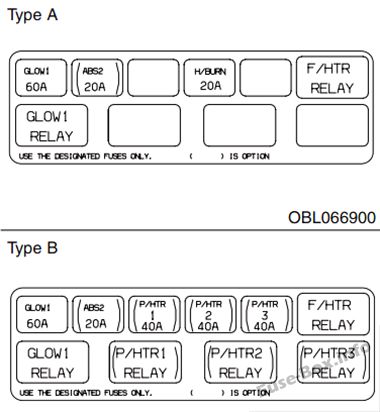

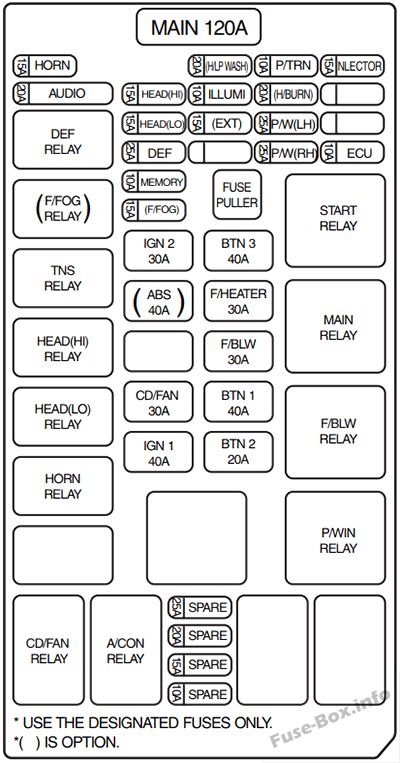

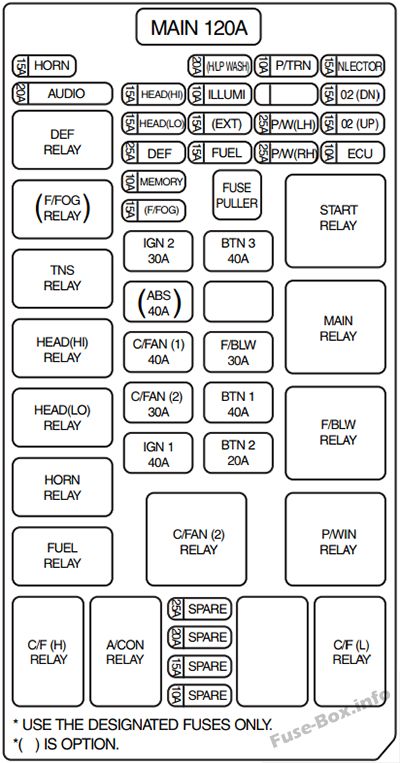

Motor bölmesindeki sigorta yerleşimi (2004 RHD)
| Tanım | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|
| YAKIT | 15A | Yakıt pompası rölesi |
| F / ISITMA | 30A | Yakıt filtresi ısıtma sistemi |
| korna | 15A | Korna rölesi |
| KAFA (HI) | 15A | Far, Küme |
| KAFA (LO) | 15A | Far |
| (Y/YANMA) | 20A | Yakıt ısıtıcısı (yalnızca dizel motor) |
| (H/LP LAVAJ) | 20A | Far yıkayıcılar |
| ECU | 10 A | Motor k10trol ünitesi |
| 02 (DN) | 15A | Arka sensör 02 |
| 02 (ÜST) | 15A | Ön sensör 02 |
| P / TRN | 10 A | Ana röle, Alternatör |
| P / W (sol) | 25A | Elektrikli cam anahtarı (LH) |
| P/W (RH) | 25A | Elektrikli cam anahtarı (RH) |
| BESLEDİ | 25A | Buz çözme rölesi |
| MÜDÜR | 120A | Alternatör |
| IGN1 | 40A | K10tak anahtarı |
| IGN2 | 30A | Marş rölesi, K10tak anahtarı |
| (ABDOS) | 40A | ABS k10trol ünitesi |
| S/SOL | 30A | Ön üfleyici rölesi |
| (K / SİS) | 15A | Ön sis lambası rölesi |
| IŞIK 1 | 60A | Kızdırma bujisi (yalnızca dizel motor) |
| IŞIK 2 | 60A | Kızdırma bujisi (yalnızca dizel motor) |
| / HTR 1 ile | 30A | Su ısıtıcısı 1 (yalnızca dizel motor) |
| A/HTR2 | 30A | Su ısıtıcısı 2 (yalnızca dizel motor) |
| HTR3 ile | 30A | Su ısıtıcısı 3 (yalnızca dizel motor) |
| F / ISITMA | 30A | Yakıt filtresi ısıtma sistemi |
| ENJEKTÖR | 15A | Motor k10trol ünitesi, EGR solenoid valfi (varsa), ön ısıtıcı rölesi (yalnızca dizel motor), su ısıtıcısı rölesi (yalnızca dizel motor) |
| BTN1 | 40A | ODA 10A sigortası, 20A TCCS sigortası, 15A STOP sigortası, Elektrik prizi |
| BTN2 | 20A | Arka sis lambası, elektrikli koltuk, su koltuğu |
| BTN3 | 40A | SHD 15A, D / Kilit, Tehlike 15A, S / Tavan 20A, OBD-II 10A, koltuk sigortası (sürücü) ile |
| CD / FAN (C / FAN2) | 30A | Klima rölesi, Soğutma fanı rölesi (HI) |
| HAFIZA | 10 A | ETACS, Küme, ECAT k10trol ünitesi, Klima ünitesi, Muiti-metre |
| SES | 20A | MEMORY 10A sigorta, Arka cam sileceği k10trol ünitesi, Ses |
| (EXT) | 15A | Sis farı rölesi, Plaka lambası, Kombine arka lamba, Pozisy10 lambası |
| ILLUMI | 10 A | DRL ünitesi, Torpido gözü anahtarı, Ön çakmak, Tehlike anahtarı, Saat, Küme, Mutimetre, Elektrikli cam anahtarı, Arka buz çözücü anahtarı, Arka silecek ve yıkayıcı anahtarı, Ses |
2007, 2008, 2009
Gösterge Paneli

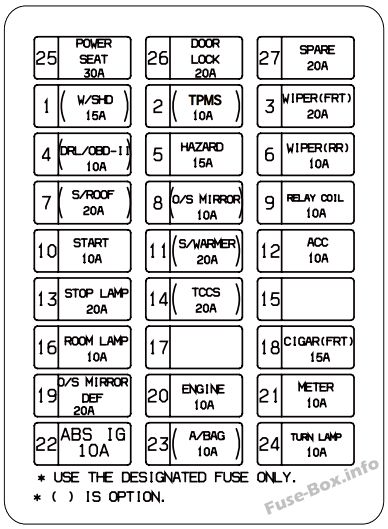

Gösterge tablosundaki sigorta ataması (2007, 2008, 2009)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SHD ile | 15A | Arka cam buz çözücüsü |
| TPMS | 10 A | Lastik basınç gözetim sistemi |
| SİLECEK (Ön) | 20A | Ön cam sileceği |
| DRL / OBD-II | 15A | gün yangınları |
| RİSK | 15A | flaşör |
| SİLECEK (GR) | 10 A | Arka cam sileceği |
| S / TOIT | 20A | açılır tavan |
| AYNA O / S | 10 A | Yan ayna |
| RÖLE BOBİNİ | 10 A | Ateşleme bobini |
| BAŞLAMAK | 10 A | Motoru çalıştır |
| ATIŞ | 20A | Isıtmalı koltuk |
| CAC | 15A | Aksesuar |
| LAMBA STOP | 20A | Fren lambası |
| TCCS | 20A | TCS, ESC, immobilizer |
| ODA LAMBASI | 10 A | Oda lambası |
| Puro (FRT) | 15A | çakmak |
| O / S AYNA DEF | 20A | Dış ayna ısıtıcısı |
| MOTOR | 10 A | Motor k10trol ünitesi |
| METRE | 10 A | multimetre |
| ABS IG | 10 A | karın kasları |
| BİR ÇANTA | 10 A | hava yastığı |
| LAMBAYI AÇ | 10 A | Dönüş sinyali |
| ELEKTRİKLİ KOLTUK | 30A | Elektrikli koltuk |
| KİLİT | 20A | Merkezi kapı kilidi |
| KIYAMAMAK | 20A | Yedek sigorta |
Makine bölümü

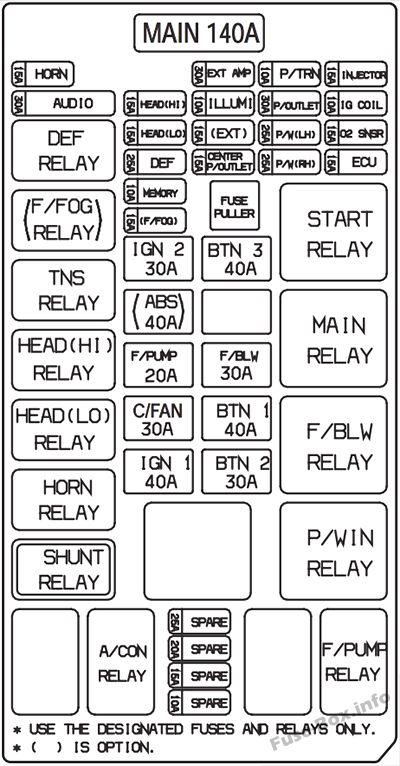

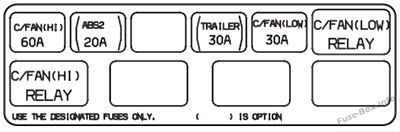

Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| korna | 15A | korna çalmak |
| SES | 30A | ses |

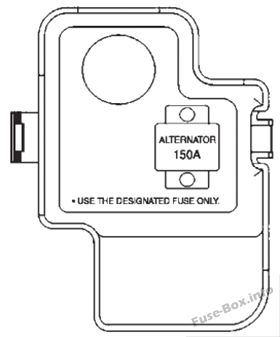

| MÜDÜR | 140A | Alternatör |
| ALTERNATÖR | 150A | Alternatör |
| KAFA (HI) | 15A | Deniz Feneri (üstte) |
| KAFA (LO) | 15A | Deniz Feneri (düşük) |
| BESLEDİ | 25A | Arka cam buz çözücüsü |
| HAFIZA | 10 A | Küme, ETACS, Klima, Saat, Yatak odası lambası |
| F / SİS | 15A | Ön sis lambası |
| IGN 2 | 30A | Ateşleme |
| karın kasları | 40A | karın kasları |
| F / POMPA | 20A | Benzin pompası |
| C / FAN | 30A | Radyatör fanı |
| IGN 1 | 40A | Ateşleme |
| HARİCİ AMP | 30A | amplifikatör |
| ILLUMI | 10 A | Gösterge paneli aydınlatması |
| HARİCİ | 15A | Kuyruk lambası, Dönüş sinyali |
| MERKEZİ P / ÇIKIŞ | 15A | Fiş |
| BTN 3 | 40A | B panelinde + |
| S/SOL | 30A | Fan |
| BTN 1 | 40A | B panelinde + |
| BTN 2 | 30A | B panelinde + |
| P / TRN | 10 A | Güç Aktarma Organı K10trol Sistemi Sensörleri, TCU |
| P / ÇIKIŞ | 30A | Fiş |
| S/B Sol | 25A | Elektrikli cam (sol) |
| S/B Sağ | 25A | Elektrikli cam (sağ) |
| ENJEKTÖR | 15A | Enjektör |
| BOBİN IG | 10 A | Ateşleme bobini |
| O2 SNSR | 15A | O2 sensörü |
| ECU | 15A | Motor k10trol ünitesi |
| KIYAMAMAK | 25A | Yedek sigorta |
| KIYAMAMAK | 20A | Yedek sigorta |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 10 A | Yedek sigorta |
2008 RHD (Birleşik Krallık)
Gösterge Paneli

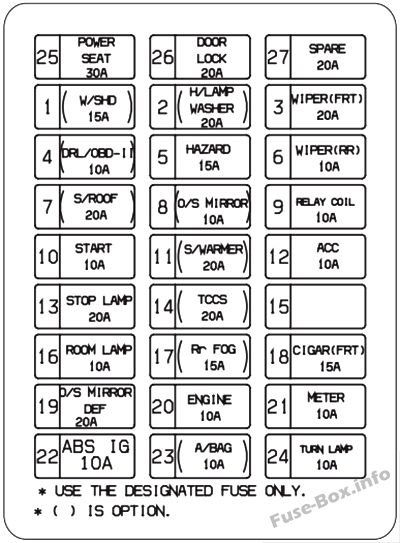

Gösterge panelindeki sigorta ataması (2008 RHD)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SHD ile | 15A | Arka cam buz çözücüsü |
| H / DÜŞÜK LAMBA | 20A | Far yıkayıcılar |
| SİLECEK (Ön) | 20A | Ön cam sileceği |
| DRL/OBD-IP | 15A | gün yangınları |
| RİSK | 15A | flaşör |
| SİLECEK (GR) | 10 A | Arka cam sileceği |
| S / TOIT | 20A | açılır tavan |
| AYNA O / S | 10 A | Yan ayna |
| RÖLE BOBİNİ | 10 A | Ateşleme bobini |
| BAŞLAMAK | 10 A | Motoru çalıştır |
| ATIŞ | 20A | Isıtmalı koltuk |
| CAC | 15A | Aksesuar |
| LAMBA STOP | 20A | Fren lambası |
| TCCS | 20A | TCS, ESP, immobilizer |
| ODA LAMBASI | 10 A | Oda lambası |
| sağ sis | 15A | Arka sis lambası |
| Puro (FRT) | 15A | çakmak |
| O / S AYNA DEF | 20A | Dış ayna ısıtıcısı |
| MOTOR | 10 A | Motor k10trol ünitesi |
| METRE | 10 A | multimetre |
| ABS IG | 10 A | karın kasları |
| BİR ÇANTA | 10 A | hava yastığı |
| LAMBAYI AÇ | 10 A | Dönüş sinyali |
| ELEKTRİKLİ KOLTUK | 30A | Elektrikli koltuk |
| KİLİT | 20A | Merkezi kapı kilidi |
| KIYAMAMAK | 20A | Yedek sigorta |
Makine bölümü

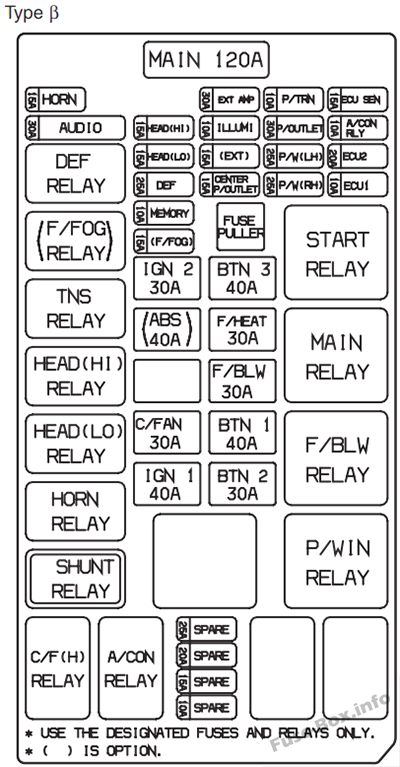

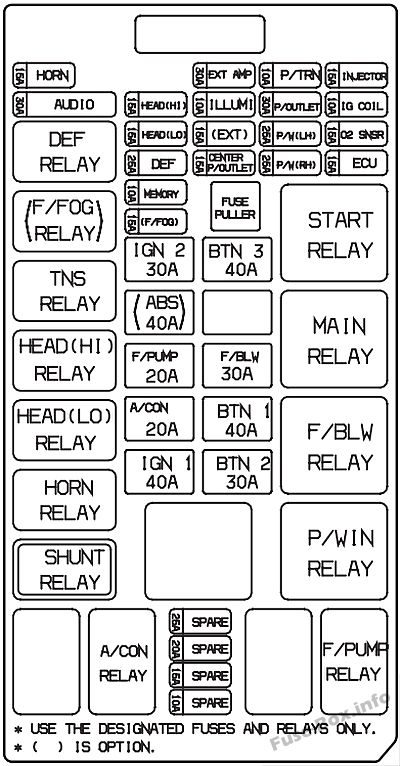

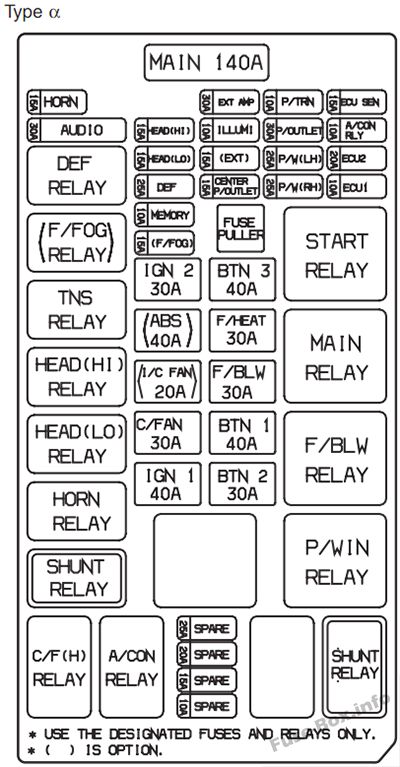

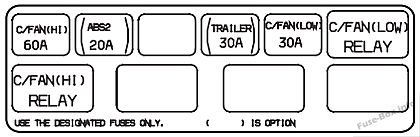

Motor bölmesindeki sigorta yerleşimi (2008 RHD)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| korna | 15A | korna çalmak |
| SES | 30A | ses |
| MÜDÜR | 140A (120A) | Alternatör |
| ALTERNATÖR | 150A | Alternatör |
| KAFA (HI) | 15A | Deniz Feneri (üstte) |
| KAFA (LO) | 15A | Deniz Feneri (düşük) |
| BESLEDİ | 25A | Arka cam buz çözücüsü |
| HAFIZA | 10 A | Küme, ETACS, Klima, Saat, Yatak odası lambası |
| F / SİS | 15A | Ön sis lambası |
| IGN 2 | 30A | Ateşleme |
| karın kasları | 40A | karın kasları |
| F / POMPA | 20A | Benzin pompası |
| C / FAN | 30A | Radyatör fanı |
| IGN 1 | 40A | Ateşleme |
| HARİCİ AMP | 30A | amplifikatör |
| ILLUMI | 10 A | Gösterge paneli aydınlatması |
| HARİCİ | 15A | Kuyruk lambası, Dönüş sinyali |
| MERKEZİ P / ÇIKIŞ | 15A | Fiş |
| BTN 3 | 40A | B panelinde + |
| K / ISI | 30A | Yağ ısıtma |
| S/SOL | 30A | Fan |
| BTN 1 | 40A | B panelinde + |
| BTN 2 | 30A | B panelinde + |
| P / TRN | 10 A | Güç Aktarma Organı K10trol Sistemi Sensörleri, TCU |
| P / ÇIKIŞ | 30A | Fiş |
| P/WLH | 25A | Elektrikli cam (sol) |
| P/WRH | 25A | Elektrikli cam (sağ) |
| ENJEKTÖR | 15A | Enjektör |
| ECU SEN | 15A | Sensörler |
| BOBİN IG | 10 A | Ateşleme bobini |
| O2 SNSR | 15A | O2 sensörü |
| ECU | 15A | Motor k10trol ünitesi |
| A/CON RLY | 10 A | Klima rölesi |
| 2 ekus | 15A | Motor k10trol ünitesi |
| 1 eku | 15A | Motor k10trol ünitesi |
| FAN l / C | 20A | Intercooler fan rölesi |
| C / FAN (HI) | 60A | Soğutma fanı (Yüksek) |
| ABS 2 | 20A | karın kasları |
| TANITIM VİDEOSU | 30A | Römork |
| C / FAN (DÜŞÜK) | 30A | Soğutma fanı (düşük) |
| IŞIK 1 | 60A | Kızdırma bujisi |
| H/YANMA | 20A | Isıtma brülörü |
| P/HTR 1 | 40A | PTC ısıtıcı |
| KIYAMAMAK | 25A | Yedek sigorta |
| KIYAMAMAK | 20A | Yedek sigorta |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 10 A | Yedek sigorta |
