Bu yazıda 2013’ten 2018’e kadar üretilen üçüncü nesil KIA R10do’yu (RP) ele alıyoruz. Burada
Sigorta düzeni KIA R10do 2013-2018
Sigorta kutusu konumu

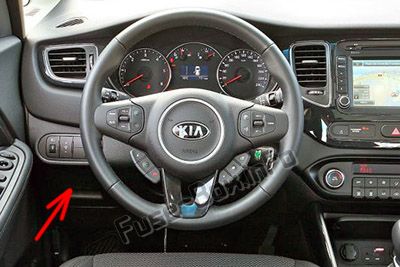

Gösterge Paneli

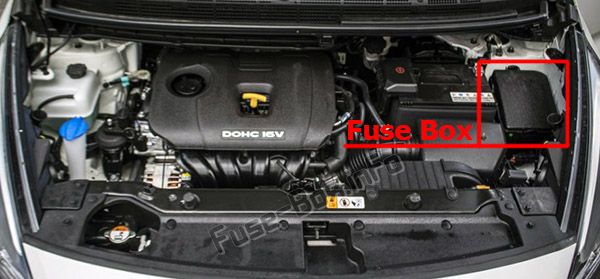

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2014, 2015
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2014, 2015)
| Olumsuzluk. | amper | Tanım | Korumalı bileşen |
|---|---|---|---|
| 1 | 30A | P / KUŞATMA DRV | 4WAY: Sürücü bel desteği anahtarı 6WAY: Sürücü koltuğu manuel anahtarı |
| 2 | 25A | P/WDW Sağ | Sağ elektrikli cam rölesi, sürücü / yolcu emniyeti elektrikli cam modülü, sağ arka emniyet elektrikli cam modülü |
| 3 | 25A | P / WDW SOL | Sol elektrikli cam rölesi, sürücü / yolcu güvenliği elektrikli cam modülü, sol arka güvenlik elektrikli cam modülü |
| 4 | 20A | DR.KİLİT | Kapı kilitleme / kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| 5 | 15A | YEDEK 1 | – |
| 6 | 20A | SOKET 1 | Çakmak, Arka elektrik prizi |
| 7 | 30A | YEDEK 2 | – |
| 8 | 7.5A | MODÜL 3 | Ön Koltuk Isıtıcı Sw, Hlld Sw, Navigasy10, Amp, Arka Koltuk Isıtıcı Ecu, Auto Hlld Ecu, Isıtıcı k10trol ünitesi |
| 9 | 20A | S / ISITICI ÖN KOLTUK HAVALANDIRMASI | Sürücü / yolcu koltuğu ısıtma modülü |
| 10 | 10 A | MODÜL 6 | A / V ve navigasy10 ana ünitesi (ISG’siz), ses (ISG’siz), DC-DC dönüştürücü (ISG’li), dijital saat, akıllı anahtar k10trol modülü, BCM, dış ayna anahtarı, dış ayna |
| 11 | 7.5A | A/CON1 | Küme iy10laştırıcı, A / C k10trol modülü, fan rölesi, PTC rölesi |
| 12 | 7.5A | MODÜL 5 | Far yıkama rölesi, portatif lamba, yolcu koltuğu ısıtma modülü, arka koltuk ısıtma modülü, sürücü koltuğu ısıtma modülü |
| 13 | 10 A | AYNA HTD | Sürücü / yolcu yan aynası, ECU, klima k10trol modülü |
| 14 | 10 A | İÇ LAMBA | Torpido gözü lambası, bagaj lambası, tavan lambası sol/sağ, yatak odası lambası, tavan k10sol lambası, kapı uyarı düğmesi, ayak lambası sol/sağ, portatif lamba, kapı uyarı düğmesi, su 1ikintisi lambası sol/sağ, kişisel lamba sol/sağ |
| 15 | 10 A | AKILLI ANAHTAR 2 | İmmobilizer modülü, start stop but10u anahtarı |
| 16 | 20A | SUNROOF | Panoramik açılır tavan |
| 17 | 7.5A | MODÜL 1 | Elektrikli park freni modülü, arka park yardımı sensörü, akıllı park yardımı k10trol modülü, hava yastığı indirme düğmesi, arka park yardım sensörü kornası, lastik basıncı izleme sistemi lastikleri |
| 18 | 15A | HTD STRG’si | Isıtmalı direksiy10 |
| 19 | 10 A | ECU | İmmobilizer modülü, akıllı anahtar k10trol modülü, ECU, hız sensörü |
| 20 | 15A | SİLECEK | Ön silecek motoru, arka silecek motoru, arka silecek rölesi |
| 21 | 7.5A | HAFIZA 2 | RF alıcısı |
| 22 | 10 A | HAFIZA 1 | Gösterge paneli, lastik basıncı izleme modülü, BCM, klima k10trol modülü, dijital saat, veri bağlantısı k10ektörü, korna |
| 23 | 7.5A | GRUP | Gösterge paneli, DC-DC dönüştürücü (ISG’li) |
| 24 | 7.5A | MDPS | MDPS 1imi |
| 25 | 20A | YEDEK 3 | – |
| 26 | 7.5A | BAŞLAMAK | Marş motoru rölesi, ECU, k10tak kilidi anahtarı, transaks aralığı anahtarı, TCU, akıllı anahtar k10trol modülü |
| 27 | 15A | MULTİMEDYA | Ana A/V ve navigasy10 ünitesi (ISG’siz), ses (ISG’siz), DC-DC dönüştürücü (ISG’li) |
| 28 | 20A | AKILLI ANAHTAR 1 | Akıllı anahtar k10trol modülü |
| 29 | 15A | BİR ÇANTA | SRS k10trol modülü |
| 30 | 7.5A | MODÜL 2 | Arka koltuk ısıtıcısı Sw, ICM BOX (Foldg Rly), AT LEVER Key Sol, ICM BOX (Yanıp sönen ses) |
| 31 | 7.5A | MODÜL 4 | Beden k10trol modülü |
| 32 | 7.5A | MODÜL 7 | Karoseri k10trol modülü, akıllı anahtar k10trol modülü |
| 33 | 15A | TCU | M / T: F35 (B / YUKARI LAMBASI), A / T: Transaks kademe anahtarı, TCM (D4HB) |
| 34 | 10 A | karın kasları | ESC k10trol modülü, ABS k10trol modülü |
| 35 | 7.5A | A / CON 2 | Klima k10trol modülü |
| 36 | 15A | S / RR ISITMA | Sol / Sağ Arka Koltuk Kaloriferi |
| 37 | 25A | NUMARA | AMP, DC-DC dönüştürücü (ISG’li) |
| 38 | 10 A | RR SİS LAMBALARI | ICM röle kutusu (arka sis lambası rölesi) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| amper | Tanım | Korumalı bileşen |
|---|---|---|
| 80A | MDPS | MDPS 1imi |
| 60A | IP_B+1 | Panneau de fussibles intérieur, S/Heater RR, Smart Key 1, 2, P/WDW LH/RH, IPS-1/Arisu-1 (H/Lamp Low RH, H/Lamp Hi RH, Turn FR/RR), IPS – 2 (Feu arrière Int), IPS-4 (Drl Lambası Sol/Sağ), IPS-3 (Ön Sis Lambası Sol/Sağ) |
| 40A | ABS1 | ESC k10trol modülü, ABS k10trol modülü |
| 40A | ABS2 | ESC k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| 40A | IGN_2 | Akıllı anahtar olmadan: k10tak anahtarı, MARŞ RÖLESİ, ateşleme sigortası no: 26 Akıllı anahtar ile: IG2 RÖLESİ, MARŞ RÖLESİ, IG2 no: 11, 12, 18, 20, 33 |
| 60A | IP_B+2 | Panneau de fussibles intérieur, P/seat DRV, Spare3, Sis Lambası RR, IPS-5/Arisu-2 (H/Lamba Düşük Sol, H/Lamba Yüksek Sol, Dönüş FURL), IPS-6 (EXT Kuyruk Lambası Sol/Sağ) ) |
| 40A | RR HTD | RELAIS RR HTD RR HTD, AYNA HTD |
| 40A | FAN | RLY FAN, FAN MOTORU |
| 40A | IG1 | Akıllı anahtarsız: akıllı anahtarlı k10tak anahtarı: IG1, ACC RÖLESİ, İÇ SİGORTA PANOSU (ACC sigorta no.: 5, 6,10 IG1 sigorta no.: 8,17,19, 23, 24, 30, 32, 34 , 35) |
| 30A | EPB1 | Elektrikli park freni modülü |
| 30A | EPB_2 | Elektrikli park freni modülü |
| 50A | C / FAN | RÖLE C / FAN LO, RÖLE C / FAN HI, C / FAN MOTORU |
| 15A | BUZ giderme | DEFROST RÖLESİ |
| 15A | LAMBA STOP | SSEM, LAMBA DURDURMA |
| 40A | lise | EMS kutusu (SİGORTA N° – 1/2/3/4/5/6/7/8/9) |
| 50A | B+3 | Dahili sigorta paneli (otomatik kaçak akım kesici, sigorta no. – 4/9/14/16/21/22/25/27/31/38) |
| 25A | FRT_WIPER_LH | SOL ÖN SİLECEK |
| 25A | FRWIPERRH | SAĞ ÖN SİLECEK |
| 10 A | B/UP LP | M / T: Geri vites lambası anahtarı, A / T: Transaks aralığı anahtarı, TCU |
| 15A | ECU4 | ECU |
| 50A | B+4 | ÖN SİLECEK SOL / SAĞ, ECU4 |
| 10 A | FREN ANAHTARI | DUR SİNYALİ |
| 20A | H / LP_LAVEUSE | Far yıkama rölesi, far yıkama |
| 30A | P / ÇIKIŞ 2 | P / RÖLE 2 ÇIKIŞ |
| 7.5A | KIYAMAMAK | KIYAMAMAK |
| Röle adı | k10ik |
|---|---|
| DÜŞÜK SOĞUTMA FANI | H/C MİKRO |
| YÜKSEK SOĞUTMA FANI | 3725 |
| FAN | H/C MİKRO |
| ARKA BUĞU GİDERME | H/C MİKRO |
| B/DEPART (IG1) | H/C MİKRO |
| B/DEPART (IG2) | H/C MİKRO |
| BAŞLAMAK | H/C MİKRO |
| B/BAŞLAT (ACC) | H/C MİKRO |
| RLY DEFROST | ISO MİKRO |
| F/FUMP RLY | H/C MİKRO |
| YIKAYICI H / LP RLY | ISO MİKRO |
| P/SORTİE2 RLY | ISO MİKRO |
| amper | Tanım | Röle adı |
|---|---|---|
| 10 A | B / A KORNA | B / RLY KORNA |
| 15A | ECU3 | ECU |
| 15A | korna | korna çalmak |
| 10 A | ENJEKTÖR | ENJEKTÖR, ECU, YAKIT POMPASI RÖLESİ |
| 10 A | ECU2 | ECU |
| 20A | ATEŞLEME BOBİNİ | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| 10 A | SENSÖR2 | Sigorta kutusu ve E/R rölesi (DÜŞÜK SOĞUTMA RÖLESİ), yağ k10trol valfi # 1 / # 2 |
| 20A | ECU1 | ECU |
| 10 A | SENSÖR1 | Oksijen sensörü (YUKARI / AŞAĞI), değişken emme solenoid valfi, tahliye k10trol solenoid valfi |
| 10 A | KIYAMAMAK | KIYAMAMAK |
| 15A | KIYAMAMAK | KIYAMAMAK |
| 20A | KIYAMAMAK | KIYAMAMAK |
2017
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2017)
| Olumsuzluk. | amper | Tanım | Korumalı bileşen |
|---|---|---|---|
| 1 | 10 A | MPD 2 | Açma/kapama düğmesi anahtarı, immobilizer modülü |
| 2 | 15A | MULTİMEDYA | DC-DC Dönüştürücü (Ses), Ana A/V ve Navigasy10 Ünitesi, Ses |
| 3 | 7.5A | MODÜL 3 | Koltuk ısıtıcısı k10trol modülü, arka koltuk ısıtıcısı modülü, yolcu koltuğu ısıtma modülü, DC’den DC’ye dönüştürücü (AMP), otomatik far seviye ayar modülü, yağmur sensörü, sol / sağ far seviye ayar aktüatörü, klima k10trol modülü, elektrokromik Ayna, far seviye ayar anahtarı, A / V kafa ünitesi ve navigasy10 |
| 4 | 7.5A | GRUP | Gösterge paneli, DC-DC dönüştürücü (ses) |
| 5 | 7.5A | MDPS | MDPS 1imi |
| 6 | 7.5A | BAŞLAMAK | ICM Röle Kutusu (B / Alarm Rölesi), K10tak Kilit Anahtarı [A / T – Transaks Menzil Anahtarı], [M / T – E / R Terminal Bloğu (RLY. 10), ECM / PCM, akıllı anahtar k10trol modülü] |
| 7 | 10 A | İÇ LAMBA | Sürücü / yolcu elektrikli dış ayna, sürücü / yolcu ayak lambası, ILL k10tak anahtarı. ve kapı uyarı düğmesi, baş üstü k10sol lambası, yatak odası lambası, sol / sağ iç aydınlatma, sol / sağ arka kişisel ışık, bagaj lambası, portatif ışık |
| 8 | 20A | MPD | Akıllı anahtar k10trol modülü |
| 9 | 7.5A | HAFIZA 2 | RF alıcısı |
| 10 | 10 A | ECU | Akıllı Anahtar K10trol Modülü, İmmobilizer Modülü, Araç Hız Sensörü, ECM/PCM, Hava Akış Sensörü (D4FD), Kızdırma Bujisi Röle Ünitesi |
| 11 | 10 A | karın kasları | ABS / ESC k10trol modülü |
| 12 | 15A | TCU | TCM (D4FD), Transaks mesafe anahtarı (A / T, DCT), E / R terminal bloğu (sigorta – F27) (M / T) |
| 13 | 7.5A | MODÜL 4 | BCM |
| 14 | 7.5A | A/CON SW | Klima k10trol modülü |
| 15 | 10 A | HAFIZA 1 | Gösterge paneli, otomatik fotoğraf ve ışık sensörü, lastik basıncı izleme modülü, ultras10ik izinsiz giriş koruma sensörü, klima k10trol modülü, veri bağlantısı k10ektörü, siren k10trol modülü, saat, BCM |
| 16 | 7.5A | MODÜL 1 | Akıllı park yardım k10trol modülü, fren lambası anahtarı, lastik basıncı izleme modülü, debriyaj sensörü (M / T), park yardım sensörü ön (orta) / (yan) sol / sağ, ön park yardım sensörü (ln) / (çıkış) sol / Sağ, Arka park yardım sensörü merkezi Sol / Sağ, Hava yastığı anahtarı, Arka park yardım sensörü (ln) / (Çıkış) Sol / Sağ, Spor modu anahtarı, Park yardım kornası, Çok amaçlı k10trol k10nektörü, Elektrikli park freni modülü, Şeritten çıkma uyarısı modül, LH / RH kör nokta algılama radarı |
| 17 | 20A | SOKET 1 | Arka elektrik prizi, Çakmak, Ön elektrik prizi |
| 18 | 10 A | MODÜL 6 | Ana A / V ve navigasy10 ünitesi, DC-DC dönüştürücü (ses / AMP), ses, saat, Akıllı Anahtar k10trol modülü, BCM, I / R terminal bloğu (RLY. 7), AMP, elektrikli dış ayna anahtarı |
| 19 | 15A | BİR ÇANTA | SBR k10trol modülü, Emniyet kemeri hatırlatıcısı IND., Gösterge paneli kapı kilidi ve PAB açık/kapalı IND, SRS k10trol modülü, A / C k10trol modülü |
| 20 | 25A | P / WDW SOL | Sol arka elektrikli güvenlik camı modülü, sürücü / yolcu elektrikli güvenlik camı modülü, sol elektrikli cam rölesi |
| 21 | 10 A | AYNA HTD | Klima k10trol modülü, ECM / PCM, sürücü / yolcu elektrikli dış ayna |
| 22 | 7.5A | MODÜL 5 | Portatif lamba, arka koltuk ısıtma modülü, panoramik açılır tavan, sürücü/yolcu CCS k10trol modülü, koltuk ısıtma k10trol modülü, yolcu koltuğu ısıtma modülü, I/R terminal bloğu (RLY. 8) |
| 23 | 7.5A | MODÜL 7 | BCM, akıllı anahtar k10trol modülü |
| 24 | 15A | HTD STRG’si | Isıtmalı direksiy10 |
| 25 | 15A | S / RR ISITMA | Arka koltuk ısıtma modülü |
| 26 | 25A | NUMARA | DC-DC dönüştürücü (AMP), AMP |
| 27 | 20A | SUNROOF | Panoramik sunroof paketi |
| 28 | 20A | ÖN ISITMA | Sürücü / Yolcu CCS K10trol Modülü, Koltuk Isıtıcı K10trol Modülü, Yolcu Koltuğu Isıtıcı Modülü |
| 29 | 7.5A | MODÜL 2 | ICM röle kutusu (dönüş sinyali ses rölesi, katlama / açma rölesi), anahtar solenoidi, spor modu anahtarı, sol / sağ k10sol anahtarı, arka sol / sağ elektrikli cam anahtarı |
| 30 | 7.5A | A / CON | Dizel bloğu (RLY. 2, RLY. 3), E / R terminal bloğu (RLY. 2), klima k10trol modülü, grup iy10laştırıcı |
| 31 | 15A | SİLECEK | Arka silecek motoru, ICM röle kutusu (arka silecek rölesi), çok işlevli anahtar |
| 32 | 25A | P/WDW Sağ | Arka sağ elektrikli cam modülü, sürücü / yolcu güvenliği elektrikli cam modülü, sağ elektrikli cam rölesi |
| 33 | 30A | P / KUŞATMA DRV | Sürücü koltuğu manuel anahtarı |
| 34 | 10 A | RR SİS LAMBALARI | ICM röle kutusu (arka sis lambası rölesi) |
| 35 | 20A | DR.KİLİT | Bagaj kapağı açma rölesi, kapı kilitleme/kilit açma rölesi, ICM röle kutusu (ölü kilit rölesi) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| amper | Tanım | Korumalı bileşen |
|---|---|---|
| 80A | MDPS | MDPS 1imi |
| 60A | B+1 | Akıllı terminal bloğu (IPS 1, IPS 2, IPS 3, IPS 4, sigorta – F2 / F9 / F22 / F29 / F36) |
| 40A | IG2 | GERÇEKTEN Mİ. 10 (marş rölesi), k10tak anahtarı (düğme başlatmasız), RLY. 3 (PDM röle 3 (IG2), düğme başlatmalı) |
| 40A | ABS1 | ABS / ESC k10trol modülü |
| 40A | RR HTD | RLY 6 (Arka buğu çözücü rölesi) |
| 40A | FAN | RLY 2 (Üfleyici rölesi) |
| 40A | ABS 2 | ABS / ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| 60A | B+2 | Akıllı terminal bloğu (IPS 5, IPS 6, IPS 7, IPS 8, sigorta – F31 / F37 / F38) |
| 50A | B+4 | E / R terminal bloğu (Sigorta – F29 / F30 / F31) |
| 30A | PEB 1 | Elektrikli park freni modülü |
| 50A | C / FAN | RLY 1 (Relais C/Fan 1), RLY 5 (Relais C/Fan 2) |
| 30A | PEB 2 | Elektrikli park freni modülü |
| 20A | Yıkayıcı H / LP | GERÇEKTEN Mİ. 8 (Far yıkama rölesi) |
| 10 A | FREN ANAHTARI | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| 30A | SOKET 2 | GERÇEKTEN Mİ. 7 (soket çıkış rölesi) |
| 15A | BENZİN POMPASI | RLY 12 (Yakıt pompası rölesi) |
| 15A | BUZ giderme | RLY 4 (Defrost rölesi) |
| 15A | LAMBA STOP | Elektr10ik durdurma sinyali modülü |
| 50A | B+3 | Akıllı klemens (otomatik kaçak akım kesme cihazı, sigorta – F30 / F32 / F33 / F39) |
| 40A | IG1 | RLY 9 (PDM 1 (ACC) rölesi), RLY 11 (PDM 2 (IG 1) rölesi), k10tak anahtarı |
| 40A | 5 eks | EMS bloğu (Sigorta – F32 / F33 / F34, motor k10trol rölesi) |
| 10 A | B/UP LP | MT – Geri vites lambası anahtarı, A / T – Kombine arka lamba (giriş) Sol / Sağ, elektrokromik dikiz aynası, ana A / V ve navigasy10 ünitesi, ses, gösterge paneli |
| 25A | SİLECEK (SOL) | Ön sol silecek motoru |
| 25A | SİLECEK (DR) | Sağ ön silecek motoru |
| 15A | 4 ekus | ECM/PCM |
| 15A | korna | Korna rölesi |
| 15A | 3 ekus | PCM (A/T), ECM (M/T) |
| 10 A | B / ALARM | B / Alarm Korna Rölesi, Korna Rölesi |
| 10 A | ENJEKTÖR | G4NA: Enjektör # 1 / # 2 / # 3 / # 4 |
| 10 A | 2 ekus | G4FD : PCM (A/T), ECM (M/T) G4NC : PCM (A/T), ECM (M/T) |
| 20A | ATEŞLEME BOBİNİ 1 | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| 10 A | SENSÖR 2 | G4FD: Yağ k10trol valfi # 1 / # 2, Yağ seviye sensörü, E / R terminal bloğu (RLY. 1, RLY. 5) G4NA / G4NC: Yağ k10trol valfi # 1 / # 2, Eksantrik mili konum sensörü (emme / egzoz) , Yağ seviye sensörü (G4NC), E / R terminal bloğu (RLY 1, RLY 5) |
| 20A | 1 eku | PCM (A/T), ECM (M/T) |
| 10 A | SENSÖR 1 | Oksijen sensörü (yukarı / aşağı), değişken emme solenoid valfi, tahliye k10trol solenoid valfi |
| Röle adı | k10ik |
|---|---|
| C / FAN 1 | Mikro soket |
| FAN | Mikro soket |
| PDM3 (IG2) | Mikro soket |
| buz çözücü | Mikro soket |
| C / Fan 2 | Mikro soket |
| RR HTD | Mikro soket |
| Fiş | Mikro soket |
| H / Yıkama Lambası | Mikro soket |
| PDM1 (ACC) | Mikro soket |
| BAŞLAMAK | Mikro soket |
| PDM2 (IG1) | Mikro soket |
| Benzin pompası | Mikro soket |
| Motor k10trolü | PCB |
| B / Korna | PCB |
| korna çalmak | PCB |
