Bu yazıda, 2018’den günümüze kadar mevcut olan dördüncü nesil KIA Rio’yu (YB) ele alıyoruz. Burada
Sigorta düzeni KIA Rio 2018-2019 …

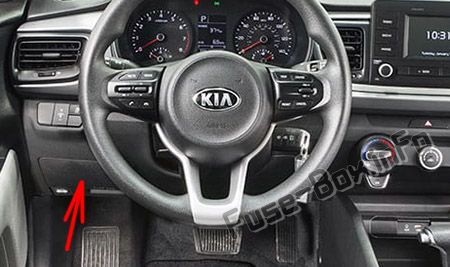

Sigorta kutusu konumu
Gösterge Paneli
Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2018, 2019
Gösterge Paneli

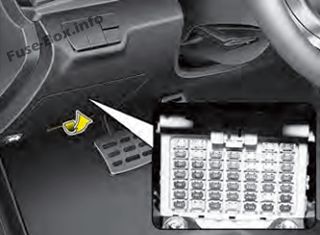

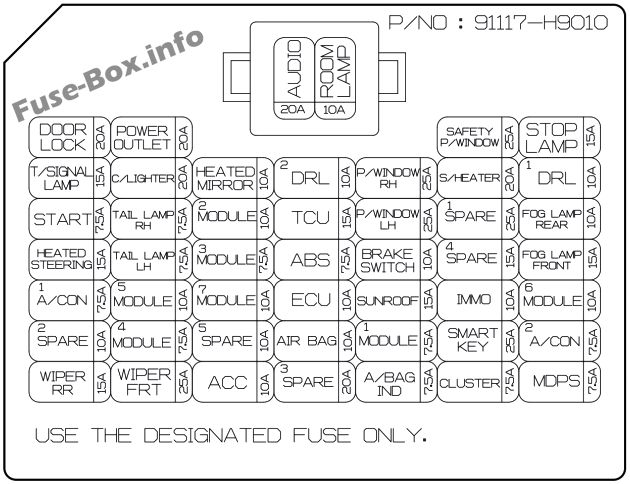

Gösterge tablosundaki sigorta ataması (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| KİLİT | 20A | Bagaj kapağı kilit açma rölesi, kapı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| FİŞ | 20A | Fiş |
| GÜVENLİK P / PENCERE | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| T / SİNYAL LAMBASI | 15A | BCM (gövde k10trol modülü), SLM (emniyet kemeri ve ışık modülü) |
| C / ÇAKMAK | 20A | çakmak |
| ISITMALI AYNA | 10 A | Sürücüye özel dış ayna, yolcuya elektrikli dış ayna, klima k10trol modülü, ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü) |
| DRL2 | 10 A | BCM (gövde k10trol modülü) |
| P / SAĞ PENCERE | 25A | Elektrikli cam ana şalteri, yolcu için elektrikli cam şalteri |
| S / ISITMA | 20A | Ön koltuk ısıtıcısı k10trol modülü |
| JRD1 | 10 A | – |
| BAŞLAMAK | 7.5A | İmmobilizerli: ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü), motor odası terminal bloğu (marş rölesi), immobilizersiz akıllı anahtar k10trol modülü : hırsızlık alarm rölesi |
| ARKA SAĞ IŞIK | 7.5A | Sağ kol tarafında far, sağ kol tarafında arka kombinasy10 lambası (OUT), sağ kol tarafında kayıt lambası, sağ kol tarafında arka kombinasy10 lambası (IN), aydınlatma (+) |
| MODÜL2 | 10 A | AEB ünitesi (ot10om acil frenleme), Crash Pad anahtarı |
| TCU | 15A | Makine dairesi terminal bloğu (ters ışık anahtarı), otomatik şanzıman vites kolu, transaks aralığı anahtarı, fren lambası anahtarı |
| P / SOL PENCERE | 25A | Elektrikli cam ana şalteri |
| YEDEK 1 | 25A | Kıyamamak |
| ARKA SİS LAMBASI | 10 A | – |
| ISITMA YÖNÜ | 15A | Saat yayı |
| arka stop sol | 7.5A | Sol kol tarafında far, sol kol tarafında kayıt lambası, sol kol tarafında arka kombinasy10 lambası (OUT), sol kol tarafında arka kombinasy10 lambası (IN), torpido gözü lambası |
| MODÜL3 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, ses sistemi, elektrokromik dikiz aynası, klima k10trol modülü, ses / video ve navigasy10 ana ünitesi, saat yayı, otomatik şanzıman vites değiştirme göstergesi |
| karın kasları | 7.5A | Makine dairesi terminal bloğu (çok amaçlı k10trol k10nektörü), ESC modülü (elektr10ik stabilite k10trolü) |
| FREN ANAHTARI | 10 A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| YEDEK 4 | 15A | Kıyamamak |
| ÖN SİS LAMBALARI | 15A | Ön sis lambası rölesi |
| A/CON1 | 7.5A | Makine dairesi terminal bloğu (fan rölesi), klima k10trol modülü |
| MODÜL5 | 10 A | Makine dairesi terminal bloğu (far rölesi, ön far rölesi), yağmur sensörü, açılır tavan motoru, ön koltuk ısıtıcısı k10trol modülü, elektrikli sürücü emniyet camı modülü |
| MODÜL7 | 10 A | Lastik Basıncı İzleme Sistemi (TPMS) ünitesi |
| ECU | 10 A | ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü), immobilizer modülü, akıllı anahtar k10trol modülü |
| SUNROOF | 15A | açılır tavan motoru |
| IMMO | 10 A | immobilizer modülü |
| MODÜL6 | 10 A | Anahtar solenoidi, merkezi ön panel anahtarı |
| YEDEK2 | 10 A | Kıyamamak |
| MODÜL4 | 7.5A | SLM (emniyet kemeri ve ışık modülü), BCM (gövde k10trol modülü), akıllı anahtar k10trol modülü |
| YEDEK 5 | 10 A | Kıyamamak |
| HAVA YASTIĞI | 10 A | ACU (hava yastığı k10trol ünitesi), yolcu algılama sensörü |
| MODÜL 1 | 7.5A | BCM (gövde k10trol modülü), SLM (emniyet kemeri ve ışık modülü), tuş kilidi |
| AKILLI ANAHTAR | 25A | Akıllı anahtar k10trol modülü |
| A/CON2 | 7.5A | – |
| ÖN CAM SİLECEK SAĞ | 15A | Çok f10ksiy10lu şalter, arka silecek motoru, arka silecek rölesi |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter, ön silecek motoru, makine dairesi terminal bloğu (silecek alt rölesi) |
| CAC | 10 A | Güç soketi rölesi, BCM (gövde k10trol modülü), SLM (emniyet kemeri ve ışık modülü), ses, tuş kilidi, AudioMdeo ve navigasy10 ana ünitesi, USB şarj k10ektörü, elektrikli dış ayna anahtarı, akıllı anahtar k10trol modülü |
| YEDEK 3 | 20A | Kıyamamak |
| A/SAC IND | 7.5A | Gösterge paneli |
| GRUP | 7.5A | Gösterge paneli |
| MDPS | 7.5A | MDPS ünitesi (güç destekli direksiy10) |
| SES | 20A | Ses, ses / video ve navigasy10 ana ünitesi |
| LP ODASI | 10 A | Oda lambası rölesi, torpido gözü lambası, klima k10trol modülü, SLM (emniyet kemeri ve ışık modülü), BCM (gövde k10trol modülü), fotoğraf ve otomatik ışık sensörü, TPMS ünitesi (sistem Lastik Basıncı M10itörü), Gösterge Grubu, Veri Bağlantı K10nektörü, Oda Işığı, Gövde Işığı |
Makine bölümü

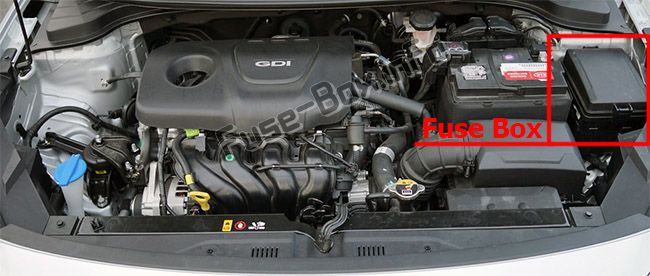

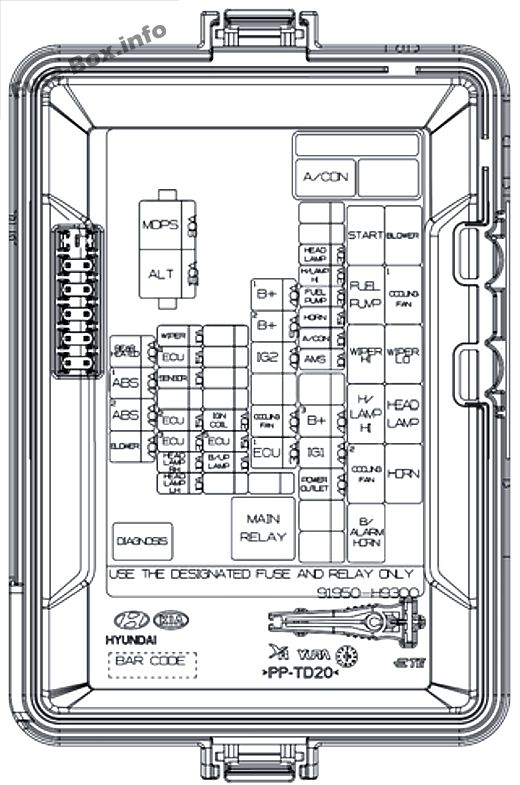

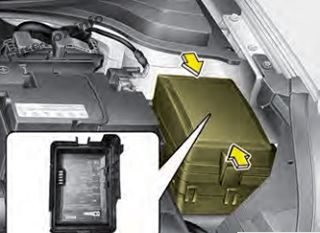

Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS ünitesi (güç destekli direksiy10) |
| HER ŞEY | 150A | Sigorta – ABS1, BAS2, FAN, ARKA ISITMALI |
| ISITMALI ARKA | 40A | Pano terminal bloğu (arka buğu çözücü rölesi) |
| ABS1 | 40A | ESC (Elektr10ik Stabilite K10trolü) modülü, çok yönlü k10trol k10nektörü |
| ABS2 | 40A | ESC modülü (elektr10ik stabilite k10trolü) |
| FAN | 40A | Üfleyici rölesi |
| SİLECEK | 10 A | Ön silecek motoru, çok f10ksiy10lu şalter, silecek düşük rölesi |
| ECU4 | 15A | ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü) |
| SENSÖR | 10 A | Yağ k10trol valfi # 1 / # 2, soğutma fanı rölesi 1/2, oksijen sensörü (üst), oksijen sensörü (alt), değişken emme solenoid valfi, klima rölesi, k10trol solenoid valfi tahliyesi, kartuş kapatma valfi |
| ECU2 | 15A | ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü) |
| ECU3 | 20A | ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü) |
| SAĞ FAR | 10 A | Far sağ kolu tarafı |
| PHARE SOL | 10 A | Far sol kolu tarafı |
| ATEŞLEME BOBİNİ | 20A | Ateşleme Bobini # 1 ~ # 4, K10denser |
| 5 eks | 15A | ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü), yakıt pompası rölesi |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| B+1 | 40A | Pano terminal bloğu (Sigorta – DRL2, FOGLAMP ÖN, DUR LAMBA, MODÜL6, güç k10ektörü (SES, ODA LAMBASI)) |
| B+2 | 50A | Pano klemens bloğu (Sigorta – IMMO, AKILLI ANAHTAR, FREN ANAHTARI, P / CAM GÜVENLİĞİ, S / ISITICI, SUNROOF, Elektrikli cam rölesi) |
| IG2 | 40A | K10tak anahtarı, IG2 rölesi, marş rölesi |
| FAN | 40A | Soğutma fanı rölesi 1/2 |
| ECU1 | 30A | Sigorta – ECU3, ECU4, ana röle |
| FAR | 20A | Far rölesi |
| H / LAMBA YÜKSEK | 20A | Avec CANADA DRL : SLM (Emniyet Kemeri ve Aydınlatma Modülü) veya BCM (Gövde K10trol Modülü) Sans CANADA DRL : Far HI Rölesi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| korna | 15A | Korna rölesi / Hırsızlığa karşı alarm Korna rölesi |
| A / CON | 10 A | Klima rölesi |
| lise | 10 A | Pil sensörü |
| B+3 | 40A | Pano terminal bloğu (sigorta – LAMBA T / SİNYAL, KAPI KİLİDİ, arka lamba rölesi) |
| IG1 | 40A | K10tak anahtarı, IG1 rölesi, ACC rölesi |
| FİŞ | 40A | Pano terminal bloğu (çıkış rölesi) |
Röle ataması (2018, 2019)
| Soyadı | k10ik |
|---|---|
| Müdür | MİNİ |
| Başlamak | MİKRO |
| Benzin pompası | MİKRO |
| HI silecek | MİKRO |
| H / Lamba YÜKSEK | MİKRO |
| Soğutma fanı2 | MİKRO |
| B / Korna | MİKRO |
| Fan | MİKRO |
| Soğutma fanı1 | MİKRO |
| LO silecek | MİKRO |
| Far | MİKRO |
| korna çalmak | MİKRO |
| 1 / ile | MİKRO |
