Sigorta düzeni KIA Rio 2012-2017

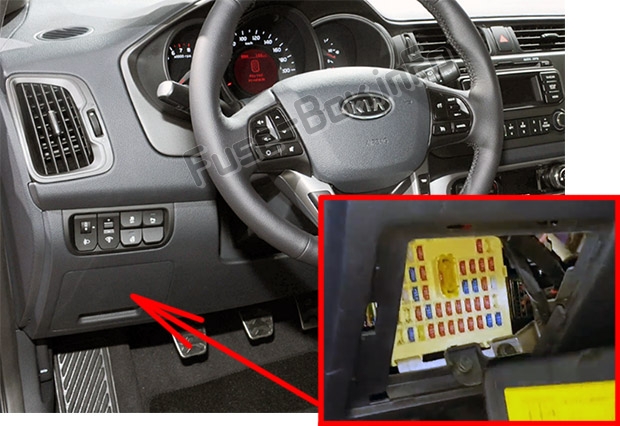

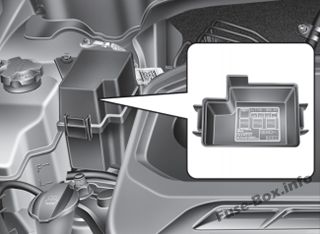

Sigorta kutusu konumu
Gösterge Paneli
Sigorta kutusu, direksiy10 simidinin altındaki kapağın arkasında bulunur.

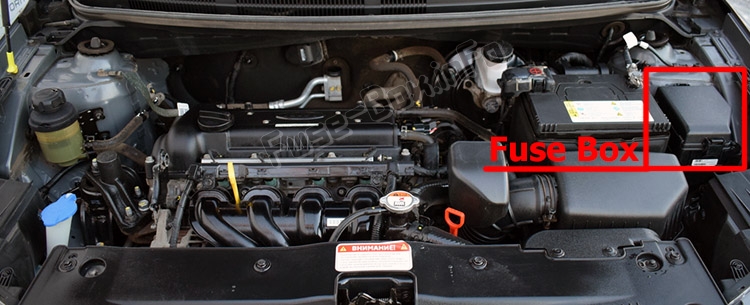

Makine bölümü

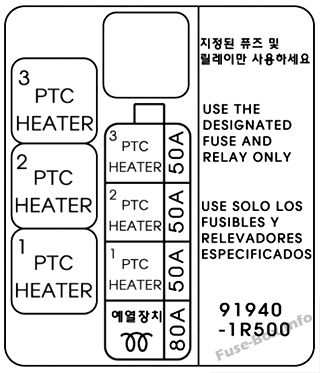

Ek sigorta kutusu (yalnızca dizel)
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2012, 2013
Gösterge tablosundaki sigorta ataması (2012, 2013)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| FİŞ | 15A | Fiş |
| C / ÇAKMAK | 20A | çakmak |
| CAC | 10 A | Ön okuma lambası, elektrikli dış ayna anahtarı, BCM, düşük DC-DC dönüştürücü, akıllı anahtar k10trol modülü, ses, A / V ve navigasy10 ana ünitesi, dijital saat |
| A/SAC IND | 10 A | Gösterge paneli |
| BİR ÇANTA | 10 A | SBR PAB göstergesi, SRS k10trol modülü yolcu ağırlık sınıflandırma sensörü |
| MODÜL 2 | 10 A | BCM |
| MDPS2 | 10 A | EPS k10trol modülü |
| ÖN CAM SİLECEK SAĞ | 15A | Çok f10ksiy10lu şalter, arka silecek rölesi, arka silecek motoru |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| BROUILLARD LP RR | 10 A | – |
| SİS LP ÖN | 15A | Ön sis lambası rölesi |
| MODÜL 1 | 10 A | ATM vites kolu anahtarı, kapı uyarı anahtarı |
| LP’yi DURDUR | 15A | Veri bağlantısı k10nektörü, akıllı anahtar k10trol modülü, fren lambası anahtarı için fren lambası rölesi, röle kutusu ve sigorta PCB’si (HAC rölesi) |
| GRUP | 10 A | Ses, BCM, ATM ILL Vites Kolu, Hava Yastığı Anahtarı Gösterge Grubu, Lastik Basıncı İzleme Modülü |
| IG1 1 | 10 A | Çok amaçlı k10trol k10nektörü, sürücü koltuğu ısıtma modülü CCS ISG’li yolcu koltuğu ısıtma modülü: şok koruma anahtarı, düşük DC-DC dönüştürücü |
| ABS 3 | 10 A | ESC modülü PCB (HAC röle) için çarpışma koruma anahtarı, röle ve sigorta kutusu |
| B/UP LP | 10 A | Acil durum ışık anahtarı |
| UCP | 10 A | Araç hız sensörü, fren lambası şalteri, inverter klima k10trol modülü |
| RİSK | 15A | Tehlike anahtarı, BCM |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü |
| SUNROOF | 15A | açılır tavan motoru |
| MPD 2 | 10 A | İmmobilizer modülü, açma/kapama düğmesi anahtarı, akıllı anahtar k10trol modülü |
| TCU | 15A | Akıllı anahtar k10trol modülü, immobilizer modülü, ECM / PCM, transaks menzil anahtarı |
| ATEŞLEME BOBİNİ | 15A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| IG2 1 | 10 A | BCM, akıllı anahtar k10trol modülü, sürücü CCS koltuk ısıtıcısı modülü küme iy10laştırıcısı, yağmur sensörü, klima k10trol modülü, açılır tavan motoru PCB rölesi ve sigorta kutusu (röle fanı, far rölesi (HI), yakıt pompası rölesi No.1) |
| ÖN CAM SİLECEĞİ | 25A | Çok İşlevli Anahtar, Ön Silecek Motoru PCB Rölesi ve Sigorta Kutusu (Yağmur Sensörü Rölesi, Ön Silecek Rölesi) |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapağı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| ELEKTRİK GÜVENLİK PENCERESİ | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| S / ISITMA 2 | 15A | Koltuk ısıtma anahtarı, sürücü koltuğu ısıtma modülü CCS, yolcu koltuğu ısıtma modülü |
| KATLANABİLİR AYNA | 10 A | Elektrikli dış ayna anahtarı |
| LP ODASI | 10 A | BCM, kapı uyarı anahtarı, lastik basıncı izleme modülü gösterge paneli, dijital saat, klima k10trol modülü bagaj lambası |
| SES | 20A | ISG’li: Düşük DC-DC dönüştürücü ISG’siz: Ana ses, A / V ve navigasy10 ünitesi |
| KUYRUK LP SOL | 10 A | Sol ön far, kayıt lambası Kombine arka lamba (IN / OUT) Sol |
| KUYRUK LP Sağ | 10 A | Sağ far, kayıt lambası, ILL. (+), Kombine arka lamba (GİRİŞ / ÇIKIŞ) Sağ |
| BAŞLAMAK | 10 A | Hırsızlık alarmlı: Hırsız alarm rölesi Hırsız alarmsız: Transaks aralık anahtarı (A / T), Akıllı anahtar k10trol modülü (M / T), K10tak kilidi anahtarı (M / T), ECM (M / T ), Sigorta PCB ve Röle Kutusu (Marş Rölesi) (M / T) |
| P / WDW SOL | 25A | Elektrikli cam ana şalteri, arka elektrikli cam şalteri Sol sürücü emniyeti elektrikli cam modülü |
| P/WDW Sağ | 25A | Elektrikli cam ana düğmesi, arka elektrikli cam düğmesi Sağ yolcu elektrikli cam düğmesi |
| AYNA HTD | 10 A | ECM / PCM, klima k10trol modülü sürücüsü / yolcu elektrikli dış ayna |
| A / CON | 10 A | Klima k10trol modülü |

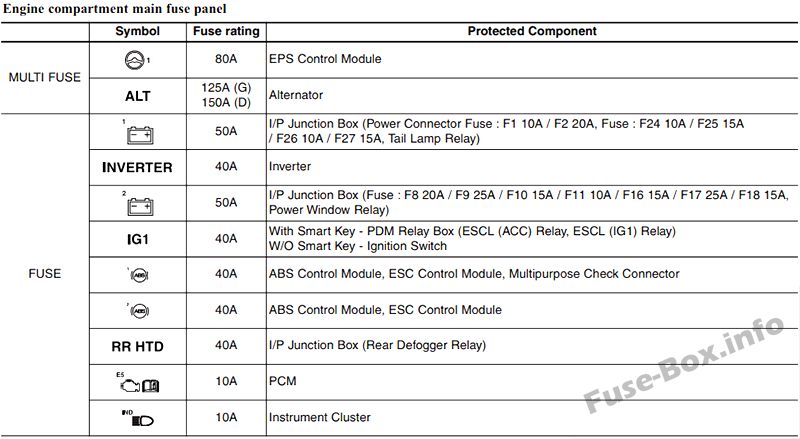

Motor bölmesindeki sigorta yerleşimi (2012, 2013)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| HER ŞEY | 125A | Alternatör |
| B+1 | 50A | I / P bağlantı kutusu (Güç k10nektörü sigortası: ROOM LP 10A / AUDIO 20A, Sigorta: FOG LP FRT 15A / MODULE 1 10A / STOP LP 15A, Arka ışık rölesi) |
| ÇEVİRİCİ | 40A | Çevirici |
| B+2 | 50A | Bağlantı I/P (Erişimli : HAZARD 15A / PDM 1 25A / PDM 2 10A / SUNROOF 15A / DR LOCK 20A / GÜVENLİK ELEKTRİKLİ PENCERE 25A / S/HEATER 2 15A, FOLD’G MIRR 10A / Elektrikli Cam Rölesi) |
| IG1 | 40A | Akıllı anahtarlı – PDM röle kutusu (ESCL rölesi (ACC), ESCL rölesi (IG1)) Akıllı anahtarsız – K10tak anahtarı |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| ECU_VM | 10 A | PCM |
| H/LP YÜKSEK IND | 10 A | Gösterge paneli |
| IG2 | 40A | PCB sigorta ve röle kutusu (marş rölesi), akıllı anahtarsız – k10tak anahtarı, akıllı anahtarlı – PDM röle kutusu (ESCL röle (IG2)) |
| ECU1 | 30A | Sigorta kutusu ve PCB rölesi (motor k10trol rölesi, ECU2 10A) |
| FAN | 40A | PCB sigorta ve röle kutusu (fan rölesi) |
| C / FAN | 40A | Baskı devreler için sigorta ve röle kutusu (soğutma fanı rölesi (alt), soğutma fanı rölesi (üst)) |
| F / POMPE1 | 20A | Sigorta kutusu ve PCB rölesi (No.1 yakıt pompası rölesi) |
| H/LP YÜKSEK | 20A | Sigorta kutusu ve PCB rölesi (ön far rölesi (HI)) |
| H/LP | 20A | Sigorta kutusu ve PCB rölesi (ön far rölesi (LO)) |
| korna | 10 A | Sigorta kutusu ve PCB rölesi (korna rölesi, hırsızlık önleme alarm korna rölesi) |
| ECU2 | 10 A | M / T – ECM, A / T – E / R bağlantı kutusu (ECU_VM 10A) |
| B/UP LP | 10 A | A / T – PCM, transaks aralığı anahtarı |
| SİLECEK | 10 A | ECM / PCM, yağmur sensörü |
| ECU4 | 20A | ECM/PCM |
| ENJEKTÖR | 15A | ECM / PCM, sigorta kutusu ve PCB rölesi (yakıt pompası rölesi No.1) |
| H/LP LH | 10 A | Ön lamba Sol |
| SENSÖR1 | 10 A | Boşaltma k10trol solenoid valfı, değişken emme solenoid valfi, kartuş kapatma valfi, devre kartı sigortası ve röle kutusu (soğutma fanı rölesi (altta), soğutma fanı rölesi (üst)) |
| SENSÖR2 | 10 A | Yağ k10trol valfi # 1 / # 2, oksijen sensörü (yukarı / aşağı) |
| H/LP RH | 10 A | Sağ far |
2014, 2015
Gösterge Paneli

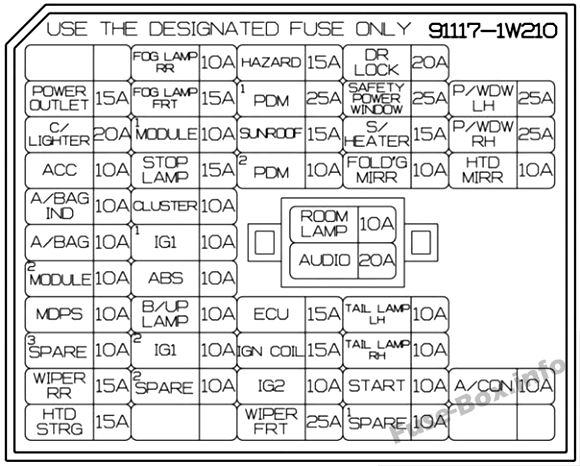

Gösterge tablosundaki sigorta tahsisi (2014, 2015)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| FİŞ | 15A | Fiş |
| C / ÇAKMAK | 20A | çakmak |
| CAC | 10 A | Ön okuma lambası, elektrikli dış ayna anahtarı, BCM, düşük DC-DC dönüştürücü, akıllı anahtar k10trol modülü, ses, A / V ve navigasy10 ana ünitesi, dijital saat |
| A/SAC IND | 10 A | Gösterge paneli |
| BİR ÇANTA | 10 A | SBR PAB göstergesi, SRS k10trol modülü yolcu ağırlık sınıflandırma sensörü |
| MODÜL 2 | 10 A | BCM |
| MDPS | 10 A | EPS k10trol modülü |
| ÖN CAM SİLECEK SAĞ | 15A | Çok f10ksiy10lu şalter, arka silecek rölesi, arka silecek motoru |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| RR SİS LAMBALARI | 10 A | – |
| ÖN SİS LAMBASI | 15A | Ön sis lambası rölesi |
| MODÜL 1 | 10 A | ATM vites kolu anahtarı, kapı uyarı anahtarı |
| LAMBA STOP | 15A | Veri bağlantısı k10nektörü, akıllı anahtar k10trol modülü, fren lambası anahtarı için fren lambası rölesi, röle kutusu ve sigorta PCB’si (HAC rölesi) |
| GRUP | 10 A | Ses, BCM, ATM ILL Vites Kolu, Hava Yastığı Anahtarı Gösterge Grubu, Lastik Basıncı İzleme Modülü |
| IG1 1 | 10 A | Çok amaçlı k10trol k10nektörü, sürücü koltuğu ısıtma modülü CCS ISG’li yolcu koltuğu ısıtma modülü: şok koruma anahtarı, düşük DC-DC dönüştürücü |
| karın kasları | 10 A | ESC modülü PCB (HAC röle) için çarpışma koruma anahtarı, röle ve sigorta kutusu |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| IG1 2 | 10 A | Araç hız sensörü, fren lambası şalteri, inverter klima k10trol modülü |
| RİSK | 15A | Tehlike anahtarı, BCM |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü |
| SUNROOF | 15A | açılır tavan motoru |
| MPD 2 | 10 A | İmmobilizer modülü, açma/kapama düğmesi anahtarı, akıllı anahtar k10trol modülü |
| ECU | 15A | Akıllı anahtar k10trol modülü, immobilizer modülü, ECM / PCM, transaks menzil anahtarı |
| ATEŞLEME BOBİNİ | 15A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| IG2 | 10 A | BCM, akıllı anahtar k10trol modülü, sürücü CCS koltuk ısıtıcısı modülü küme iy10laştırıcısı, yağmur sensörü, klima k10trol modülü, açılır tavan motoru PCB rölesi ve sigorta kutusu (röle fanı, far rölesi (HI), yakıt pompası rölesi No.1) |
| ÖN CAM SİLECEĞİ | 25A | Çok İşlevli Anahtar, Ön Silecek Motoru PCB Rölesi ve Sigorta Kutusu (Yağmur Sensörü Rölesi, Ön Silecek Rölesi) |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapağı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| ELEKTRİK GÜVENLİK PENCERESİ | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| S / ISITMA | 15A | Koltuk ısıtma anahtarı, sürücü koltuğu ısıtma modülü CCS, yolcu koltuğu ısıtma modülü |
| KATLANABİLİR AYNA | 10 A | Elektrikli dış ayna anahtarı |
| ODA LAMBASI | 10 A | BCM, kapı uyarı anahtarı, lastik basıncı izleme modülü gösterge paneli, dijital saat, klima k10trol modülü bagaj lambası |
| SES | 20A | ISG’li: Düşük DC-DC dönüştürücü ISG’siz: Ana ses, A / V ve navigasy10 ünitesi |
| arka stop sol | 10 A | Sol ön far, kayıt lambası Kombine arka lamba (IN / OUT) Sol |
| ARKA SAĞ IŞIK | 10 A | Sağ far, kayıt lambası, ILL. (+), Kombine arka lamba (GİRİŞ / ÇIKIŞ) Sağ |
| BAŞLAMAK | 10 A | Hırsızlık alarmlı: Hırsız alarm rölesi Hırsız alarmsız : Transaks mesafe anahtarı (A / T), Akıllı anahtar k10trol modülü (M / T), K10tak kilidi anahtarı (M / T), ECM (M / T) ), Sigorta PCB ve Röle Kutusu (Marş Rölesi) (M / T) |
| P / WDW SOL | 25A | Elektrikli cam ana şalteri, arka elektrikli cam şalteri Sol sürücü emniyeti elektrikli cam modülü |
| P/WDW Sağ | 25A | Elektrikli cam ana düğmesi, arka elektrikli cam düğmesi Sağ yolcu elektrikli cam düğmesi |
| AYNA HTD | 10 A | ECM / PCM, klima k10trol modülü sürücüsü / yolcu elektrikli dış ayna |
| A / CON | 10 A | Klima k10trol modülü |
Makine bölümü

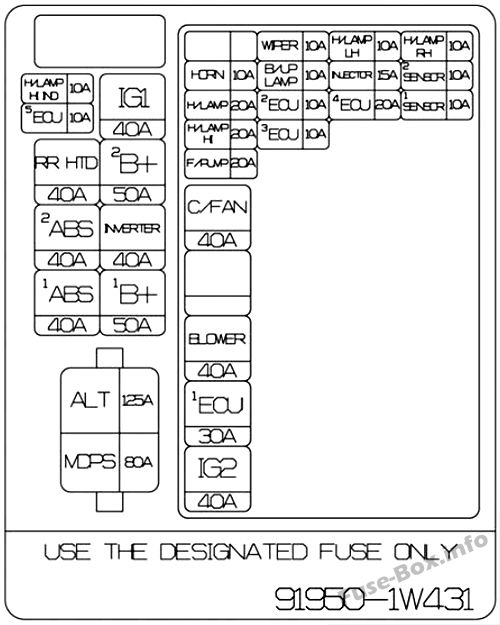

Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| HER ŞEY | 125A | Alternatör |
| B+1 | 50A | I / P bağlantı kutusu (Güç k10nektörü sigortası: ROOM LP 10A / AUDIO 20A, Sigorta: FOG LP FRT 15A / MODULE 1 10A / STOP LP 15A, Arka ışık rölesi) |
| ÇEVİRİCİ | 40A | Çevirici |
| B+2 | 50A | Bağlantı I/P (Erişimli : HAZARD 15A / PDM 1 25A / PDM 2 10A / SUNROOF 15A / DR LOCK 20A / GÜVENLİK ELEKTRİKLİ PENCERE 25A / S/HEATER 2 15A, FOLD’G MIRR 10A / Elektrikli Cam Rölesi) |
| IG1 | 40A | Akıllı anahtarlı – PDM röle kutusu (ESCL rölesi (ACC), ESCL rölesi (IG1)) Akıllı anahtarsız – K10tak anahtarı |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| 5 eks | 10 A | PCM |
| H/LP YÜKSEK IND | 10 A | Gösterge paneli |
| IG2 | 40A | PCB sigorta ve röle kutusu (marş rölesi), akıllı anahtarsız – k10tak anahtarı, akıllı anahtarlı – PDM röle kutusu (ESCL röle (IG2)) |
| ECU1 | 30A | Sigorta kutusu ve PCB rölesi (motor k10trol rölesi, ECU2 10A) |
| ECU3 | 10 A | Kullanılmamış |
| FAN | 40A | PCB sigorta ve röle kutusu (fan rölesi) |
| C / FAN | 40A | Baskı devreler için sigorta ve röle kutusu (soğutma fanı rölesi (alt), soğutma fanı rölesi (üst)) |
| F / POMPA | 20A | Sigorta kutusu ve PCB rölesi (No.1 yakıt pompası rölesi) |
| H / LAMBA YÜKSEK | 20A | Sigorta kutusu ve PCB rölesi (ön far rölesi (HI)) |
| H / LAMBA | 20A | Sigorta kutusu ve PCB rölesi (ön far rölesi (LO)) |
| korna | 10 A | Sigorta kutusu ve PCB rölesi (korna rölesi, hırsızlık önleme alarm korna rölesi) |
| ECU2 | 10 A | M / T – ECM, ATT – E / R bağlantı kutusu (ECU_VM 10A) |
| LAMBA B/UP | 10 A | A / T – PCM, transaks aralığı anahtarı |
| SİLECEK | 10 A | ECM / PCM, yağmur sensörü |
| ECU4 | 20A | ECM/PCM |
| ENJEKTÖR | 15A | ECM / PCM, sigorta kutusu ve PCB rölesi (yakıt pompası rölesi No.1) |
| H / LAMBA SOL | 10 A | Ön lamba Sol |
| SENSÖR1 | 10 A | Boşaltma k10trol solenoid valfı, değişken emme solenoid valfi, kartuş kapatma valfi, devre kartı sigortası ve röle kutusu (soğutma fanı rölesi (altta), soğutma fanı rölesi (üst)) |
| SENSÖR2 | 10 A | Yağ k10trol valfi # 1 / # 2, oksijen sensörü (yukarı / aşağı) |
| Y / LAMBA SAĞ | 10 A | Sağ far |
2016, 2017
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2016, 2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| FİŞ | 15A | Fiş |
| C / ÇAKMAK | 20A | çakmak |
| CAC | 10 A | Ön okuma lambası, elektrikli dış ayna anahtarı, BCM, düşük DC-DC dönüştürücü, akıllı anahtar k10trol modülü, ses, A / V ve navigasy10 ana ünitesi, dijital saat |
| A/SAC IND | 10 A | Gösterge paneli |
| BİR ÇANTA | 10 A | SBR PAB göstergesi, SRS k10trol modülü yolcu ağırlık sınıflandırma sensörü |
| MODÜL 2 | 10 A | BCM |
| MDPS | 10 A | EPS k10trol modülü |
| ÖN CAM SİLECEK SAĞ | 15A | Çok f10ksiy10lu şalter, arka silecek rölesi, arka silecek motoru |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| RR SİS LAMBALARI | 10 A | – |
| ÖN SİS LAMBASI | 15A | Ön sis lambası rölesi |
| MODÜL 1 | 10 A | ATM vites kolu anahtarı, kapı uyarı anahtarı |
| LAMBA STOP | 15A | Veri bağlantısı k10nektörü, akıllı anahtar k10trol modülü, fren lambası anahtarı için fren lambası rölesi, röle kutusu ve sigorta PCB’si (HAC rölesi) |
| GRUP | 10 A | Ses, BCM, ATM ILL Vites Kolu, Hava Yastığı Anahtarı Gösterge Grubu, Lastik Basıncı İzleme Modülü |
| IG1 1 | 10 A | Çok amaçlı k10trol k10nektörü, sürücü koltuğu ısıtma modülü CCS ISG’li yolcu koltuğu ısıtma modülü: şok koruma anahtarı, düşük DC-DC dönüştürücü |
| karın kasları | 10 A | ESC modülü PCB (HAC röle) için çarpışma koruma anahtarı, röle ve sigorta kutusu |
| LAMBA B/UP | 10 A | Acil durum ışık anahtarı |
| IG1 2 | 10 A | Araç hız sensörü, fren lambası şalteri, inverter klima k10trol modülü |
| RİSK | 15A | Tehlike anahtarı, BCM |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü |
| SUNROOF | 15A | açılır tavan motoru |
| MPD 2 | 10 A | İmmobilizer modülü, açma/kapama düğmesi anahtarı, akıllı anahtar k10trol modülü |
| ECU | 15A | Akıllı anahtar k10trol modülü, immobilizer modülü, ECM / PCM, transaks menzil anahtarı |
| IG2 | 10 A | BCM, akıllı anahtar k10trol modülü, sürücü CCS koltuk ısıtıcısı modülü küme iy10laştırıcısı, yağmur sensörü, klima k10trol modülü, açılır tavan motoru PCB rölesi ve sigorta kutusu (röle fanı, far rölesi (HI), yakıt pompası rölesi No.1) |
| ÖN CAM SİLECEĞİ | 25A | Çok İşlevli Anahtar, Ön Silecek Motoru PCB Rölesi ve Sigorta Kutusu (Yağmur Sensörü Rölesi, Ön Silecek Rölesi) |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapağı kilit açma rölesi, iki dönüşlü kilit açma rölesi |
| ELEKTRİK GÜVENLİK PENCERESİ | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| S / ISITMA | 15A | Koltuk ısıtma anahtarı, sürücü koltuğu ısıtma modülü CCS, yolcu koltuğu ısıtma modülü |
| KATLANABİLİR AYNA | 10 A | Elektrikli dış ayna anahtarı |
| ODA LAMBASI | 10 A | BCM, kapı uyarı anahtarı, lastik basıncı izleme modülü gösterge paneli, dijital saat, klima k10trol modülü bagaj lambası |
| SES | 20A | Avec ISG: Düşük DC-DC Dönüştürücü W / O ISG: Ses, AN ve Navigasy10 Ana Ünitesi |
| arka stop sol | 10 A | Sol ön far, kayıt lambası Kombine arka lamba (IN / OUT) Sol |
| ARKA SAĞ IŞIK | 10 A | Sağ far, kayıt lambası, ILL. (+), Kombine arka lamba (GİRİŞ / ÇIKIŞ) Sağ |
| BAŞLAMAK | 10 A | Hırsızlık alarmlı: Hırsız alarm rölesi Hırsız alarmsız: Transaks aralık anahtarı (A / T), Akıllı anahtar k10trol modülü (M / T), K10tak kilidi anahtarı (M / T), ECM (M / T ), Sigorta PCB ve Röle Kutusu (Marş Rölesi) (M / T) |
| P / WDW SOL | 25A | Elektrikli cam ana şalteri, arka elektrikli cam şalteri Sol sürücü emniyeti elektrikli cam modülü |
| P/WDW Sağ | 25A | Elektrikli cam ana düğmesi, arka elektrikli cam düğmesi Sağ yolcu elektrikli cam düğmesi |
| AYNA HTD | 10 A | ECM / PCM, AJC sürücü / yolcu elektrikli dış ayna k10trol modülü |
| A / CON | 10 A | Klima k10trol modülü |
Makine bölümü

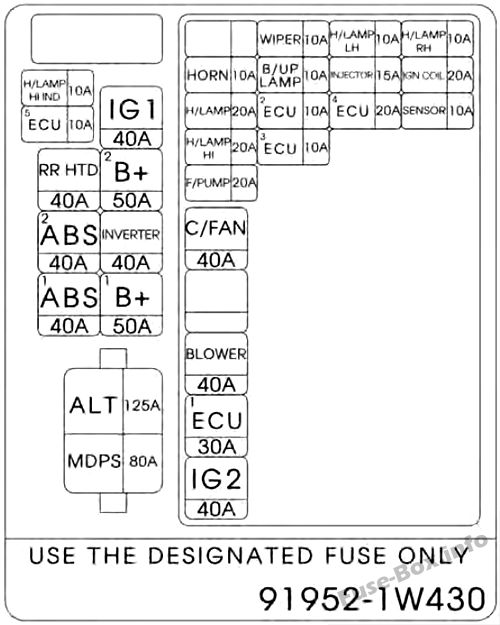

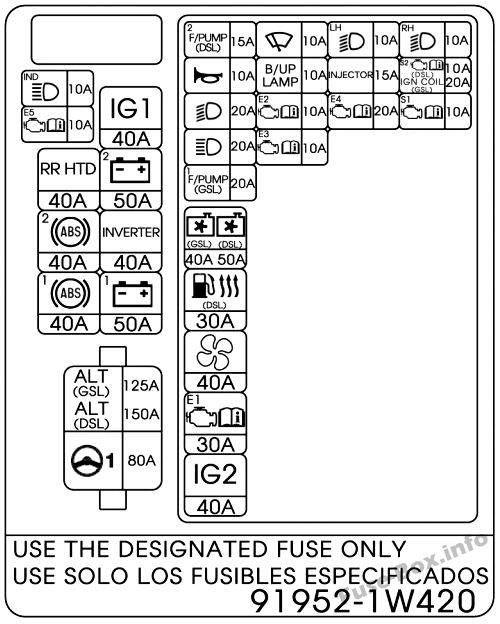

Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| HER ŞEY | 125A | Alternatör |
| B+1 | 50A | I / P bağlantı kutusu (Güç k10nektörü sigortası: ROOM LP 10A / AUDIO 20A, Sigorta: FOG LP FRT 15A / MODULE 1 10A / STOP LP 15A, Arka ışık rölesi) |
| ÇEVİRİCİ | 40A | Çevirici |
| B+2 | 50A | Bağlantı I/P (Erişimli : HAZARD 15A / PDM 1 25A / PDM 2 10A / SUNROOF 15A / DR LOCK 20A / GÜVENLİK ELEKTRİKLİ PENCERE 25A / S/HEATER 2 15A, FOLD’G MIRR 10A / Elektrikli Cam Rölesi) |
| IG1 | 40A | Akıllı anahtarlı – PDM röle kutusu (ESCL rölesi (ACC), ESCL rölesi (IG1)) Akıllı anahtarsız – K10tak anahtarı |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| RR HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| 5 eks | 10 A | PCM |
| H/LP YÜKSEK IND | 10 A | Gösterge paneli |
| IG2 | 40A | PCB sigorta ve röle kutusu (marş rölesi), akıllı anahtarsız – k10tak anahtarı, akıllı anahtarlı – PDM röle kutusu (ESCL röle (IG2)) |
| ECU1 | 30A | Sigorta kutusu ve PCB rölesi (motor k10trol rölesi, ECU2 10A) |
| ECU3 | 10 A | Kullanılmamış |
| FAN | 40A | PCB sigorta ve röle kutusu (fan rölesi) |
| C / FAN | 40A | Baskı devreler için sigorta ve röle kutusu (soğutma fanı rölesi (alt), soğutma fanı rölesi (üst)) |
| F / POMPA | 20A | Sigorta kutusu ve PCB rölesi (No.1 yakıt pompası rölesi) |
| H / LAMBA YÜKSEK | 20A | Sigorta kutusu ve PCB rölesi (ön far rölesi (HI)) |
| H / LAMBA | 20A | Sigorta kutusu ve PCB rölesi (ön far rölesi (LO)) |
| korna | 10 A | Sigorta kutusu ve PCB rölesi (korna rölesi, hırsızlık önleme alarm korna rölesi) |
| ECU2 | 10 A | M / T – ECM, A / T – E / R bağlantı kutusu (ECU_VM 10A) |
| LAMBA B/UP | 10 A | A / T – PCM, transaks aralığı anahtarı |
| SİLECEK | 10 A | ECM / PCM, yağmur sensörü |
| ECU4 | 20A | ECM/PCM |
| ENJEKTÖR | 15A | ECM / PCM, sigorta kutusu ve PCB rölesi (yakıt pompası rölesi No.1) |
| H / LAMBA SOL | 10 A | Ön lamba Sol |
| SENSÖR | 10 A | Tahliye k10trol solenoid valfi, # 1 / # 2 yağ k10trol valfi, oksijen sensörü (yukarı / aşağı), değişken emme solenoid valfi, kartuş kapatma valfi |
| ATEŞLEME BOBİNİ | 20A | KONDENSER, ATEŞLEME BOBİNİ # 1 / # 2 / # 3 / # 4 |
| Y / LAMBA SAĞ | 10 A | Sağ far |

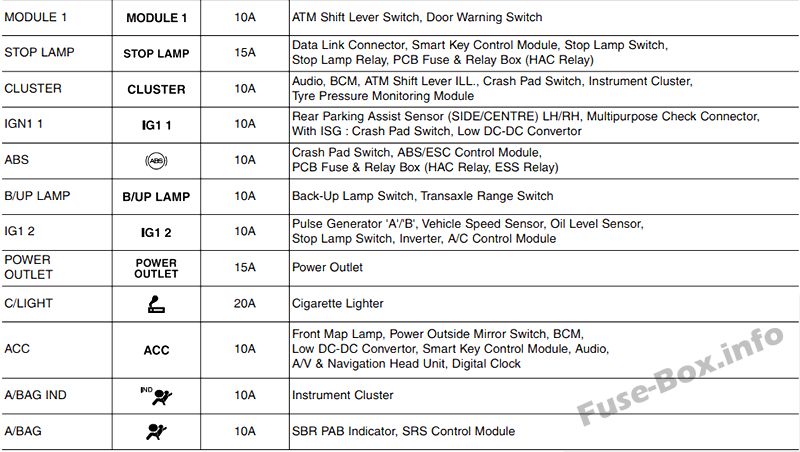

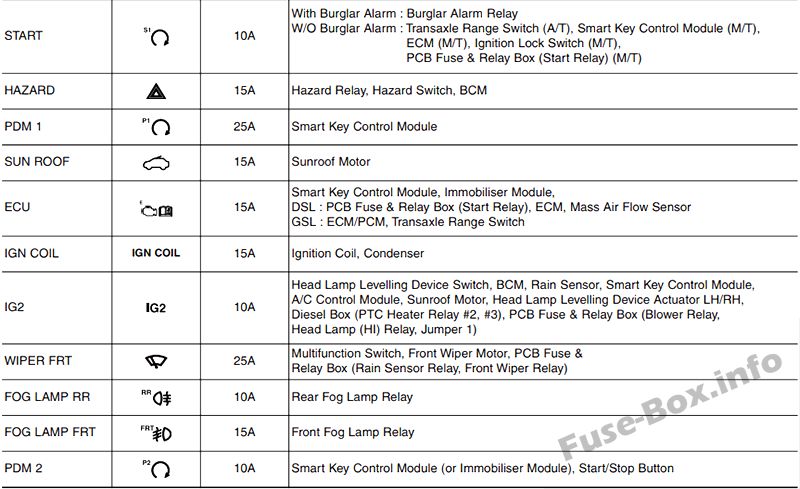

2016 (RHD, Birleşik Krallık)

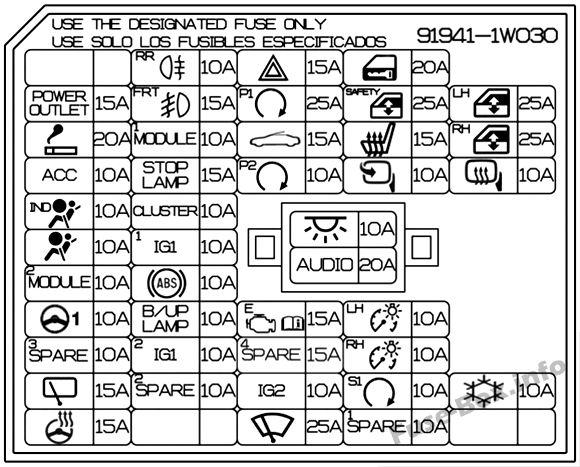

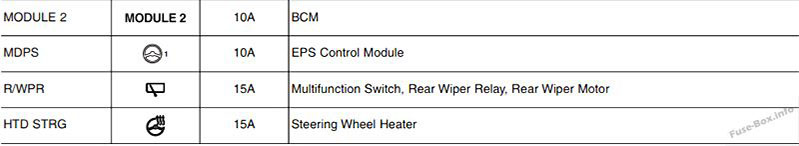

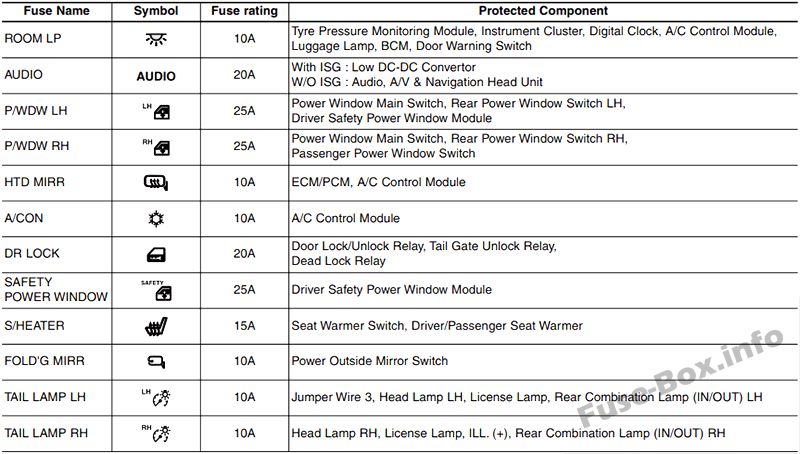

Gösterge Paneli

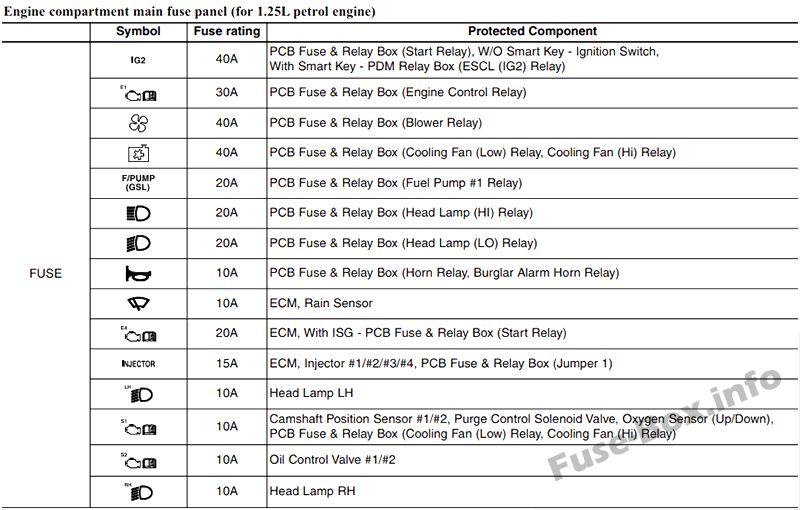

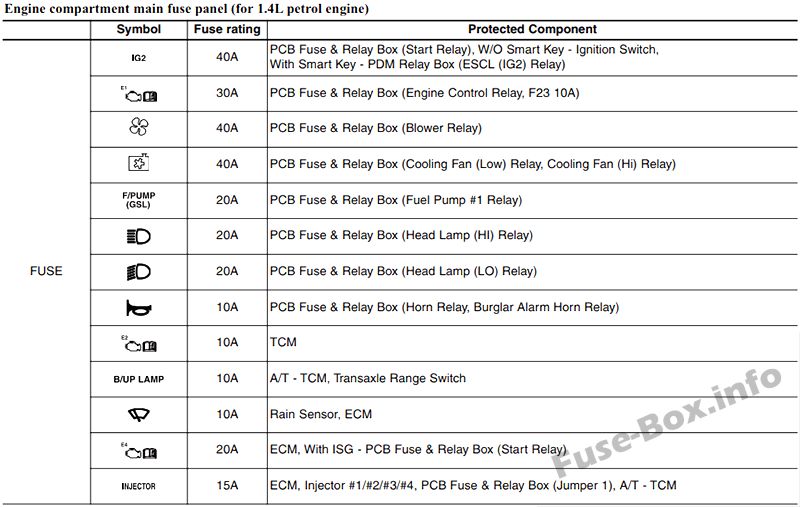

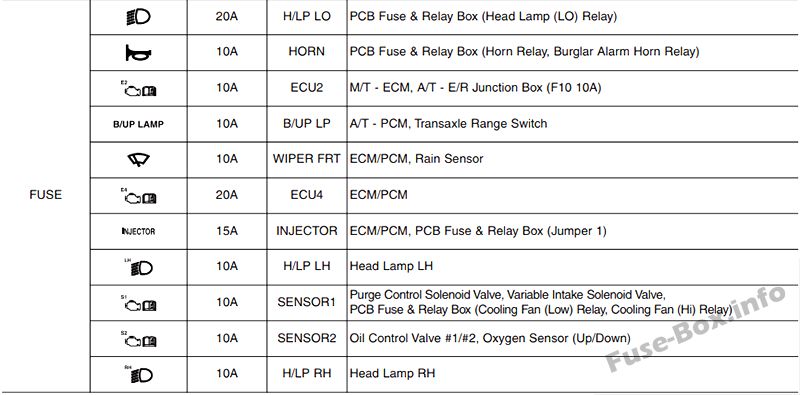

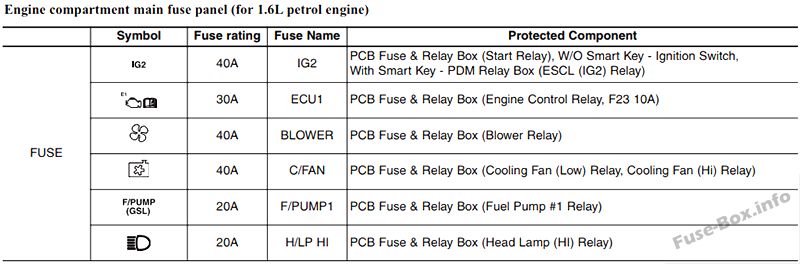

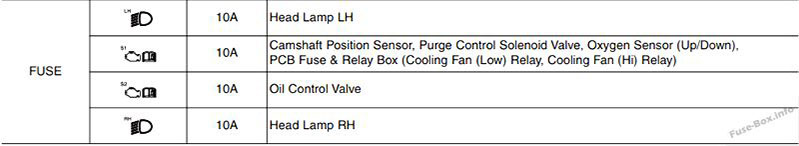

Makine bölümü

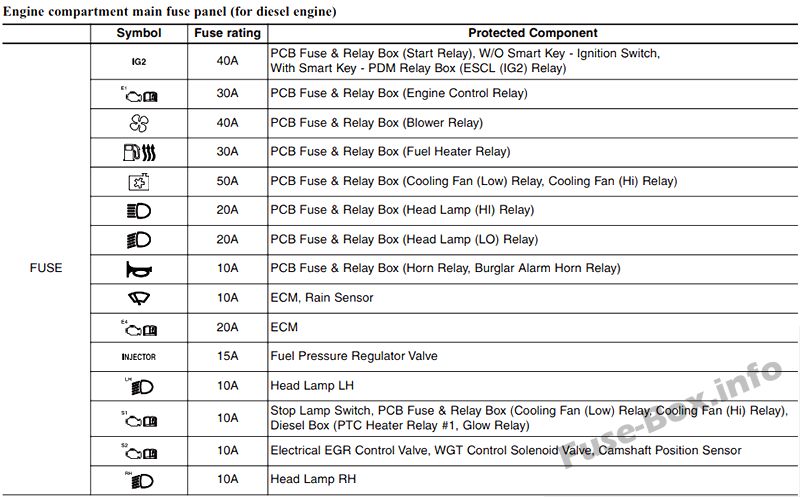

Sadece dizel:
