Bu yazıda 2006’dan 2011’e kadar üretilen ikinci nesil KIA Rio’yu (JB) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Rio 2006-2011
Sigorta kutusu konumu
Gösterge Paneli
Sigorta kutusu, direksiy10 simidinin altındaki kapağın arkasında bulunur.
Soldan direksiy10lu araçlar
Sağdan direksiy10lu araçlar
Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
Gösterge Paneli
Gösterge panelinde sigorta ataması
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| CAM SİLECEĞİ | 15A | Arka cam sileceği |
| H/LP(LH) | 10 A | Far (sol) |
| ÖN CAM SİLECEĞİ | 25A | Ön cam sileceği |
| FAN | 10 A | Fan |
| H/BP(RH) | 10 A | Deniz Feneri (sağda) |
| S / TOIT | 20A | açılır tavan |
| LP’yi DURDUR | 15A | Fren lambası |
| C / DR KİLİDİ | 20A | Merkezi kapı kilidi |
| ATEŞLEME BOBİNİ | 15A | Ateşleme bobini |
| karın kasları | 10 A | karın kasları |
| B/UP LP | 10 A | ters ışık |
| KIYAMAMAK | – | Yedek sigorta |
| C / ÇAKMAK | 25A | çakmak |
| KATLAMAK İÇİN | 10 A | Katlanır dış ayna |
| KOLTUK | 20A | Isıtmalı koltuk |
| NUMARA | 25A | amplifikatör |
| FR SİS LP | 10 A | Ön sis lambası |
| DRL | 10 A | gün yangınları |
| ECU | 10 A | Motor k10trol ünitesi |
| GRUP | 10 A | Grup |
| P/WDW Sağ | 25A | Elektrikli cam (sağ) |
| SES | 10 A | ses |
| RR SİS LP | 10 A | Arka sis lambası |
| IGN | 10 A | Ateşleme |
| VERRE HTD | 30A | Arka cam buz çözücüsü |
| BİR ÇANTA | 15A | şişme çanta |
| TCU | 10 A | Otomatik şanzıman k10trolü |
| SNSR | 10 A | Sensörler |
| KIYAMAMAK | – | Yedek sigorta |
| ÇOK YUKARI | 10 A | Küme, ETACS, Klima, Saat, Yatak odası lambası |
| SES | 15A | ses |
| P / WDW SOL | 25A | Elektrikli cam (sol) |
| AYNA HTD | 10 A | Dış ayna ısıtıcısı |
| KUYRUK LP (Sol) | 10 A | Tailiqht (solda) |
| KUYRUK LP (DR) | 10 A | Kuyruk lambası (sağ) |
| RİSK | 10 A | flaşör |
| T / SIG SEC | 10 A | Dönüş sinyali |
| A/SAC IND | 10 A | Hava yastığı uyarısı |
| BAŞLAMAK | 10 A | Motoru çalıştır |
Makine bölümü

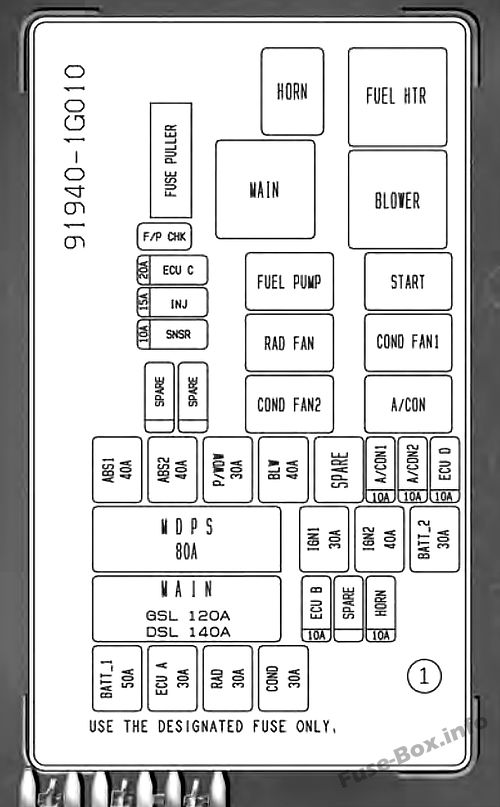

Versiy10 1

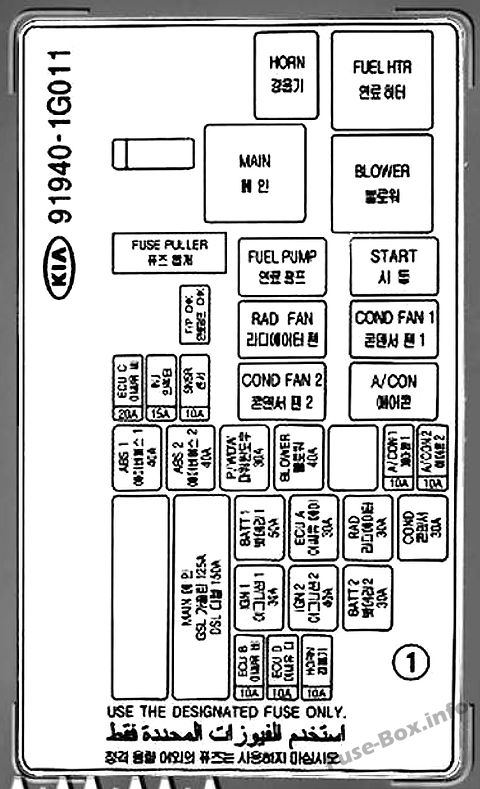

Versiy10 2

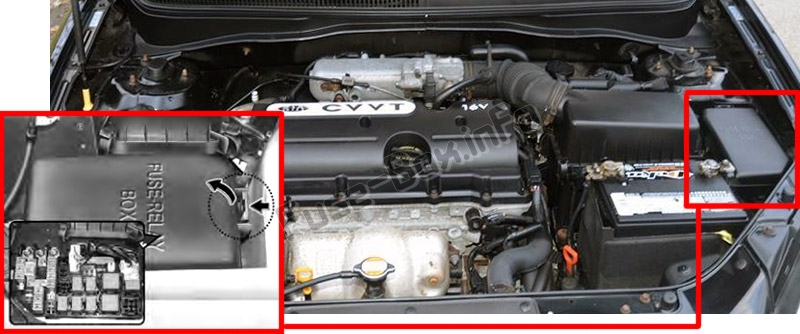

Motor bölmesindeki sigorta yerleşimi
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BATT_1 | 50A | Alternatör, Batarya |
| ECU A | 30A | Motor k10trol ünitesi |
| RAD | 30A | Radyatör fanı |
| KOŞUL | 30A | K10denser fanı |
| ECU B | 10 A | Motor k10trol ünitesi |
| KIYAMAMAK | – | Yedek sigorta |
| korna | 10 A | korna çalmak |
| IGN1 | 30A | Ateşleme |
| IGN2 | 40A | Ateşleme |
| BATT_2 | 30A | Alternatör, Batarya |
| MÜDÜR | 120A / 150A (Dizel) | Alternatör |
| MDPS | 80A | hidrolik direksiy10 |
| ABS1 | 40A | karın kasları |
| ABS2 | 40A | karın kasları |
| P/WDW | 30A | Elektrikli pencere |
| BLW | 40A | Fan |
| KIYAMAMAK | – | Yedek sigorta |
| A/CON1 | 10 A | Klima |
| A/CON2 | 10 A | Klima |
| ECU D | 10 A | Motor k10trol ünitesi |
| SNSR | 10 A | Sensörler |
| INJ | 15A | Enjektör |
| ECU C | 20A | Motor k10trol ünitesi |
| KIYAMAMAK | – | Yedek sigorta |
| KIYAMAMAK | – | Yedek sigorta |
| korna | – | Korna rölesi |
| MÜDÜR | – | Ana röle |
| BENZİN POMPASI | – | Yakıt pompası rölesi |
| RAD FANI | – | Radyatör fanı rölesi |
| FAN İLETİŞİMİ2 | – | K10denser fan rölesi |
| KARBURANT HTR | – | Yakıt filtresi ısıtıcı rölesi |
| FAN | – | Fan motoru rölesi |
| BAŞLAMAK | – | Motor çalıştırma rölesi |
| FAN KOŞUL1 | – | K10denser fan rölesi |
| A / CON | – | Klima rölesi |

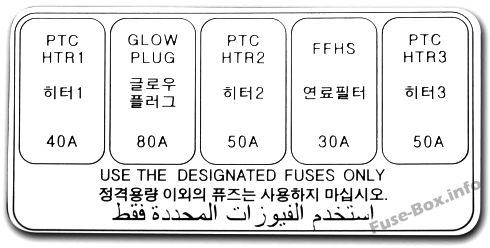

| Dizel motor: | ||
| PTC HTR1 | 40A | PTC ısıtma 1 |
| akkor buji | 80A | Kızdırma bujisi |
| PTC HTR2 | 50A | PTC ısıtma 2 |
| FFHS | 30A | Yakıt filtresi |
| PTC HTR3 | 40A | PTC ısıtma 3 |
