Bu yazıda, 2013’ten 2018’e kadar üretilen ilk nesil KIA Quoris / K9’u (KH) ele alıyoruz. Burada KIA Quoris 2013, 2014, 2015, 2016, 2017 ve 2018 şemalarını bulacaksınız , konum hakkında 1az bilgi edinin. arabanın içindeki sigorta panellerini inceleyin ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğrenin.
Sigorta düzeni KIA Quoris 2013-2018

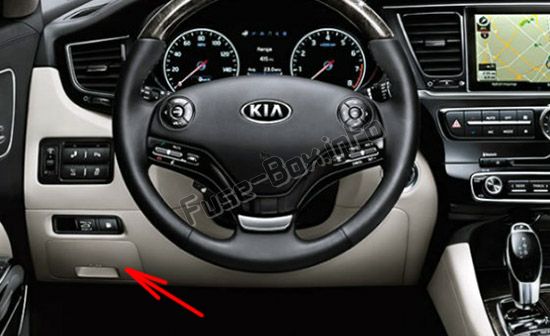

KIA Quoris’in çakmak (soket) sigortaları, gösterge panelindeki sigorta kutusunda bulunur (bkz. “FR GÜÇ ÇIKIŞI”, “RR GÜÇ ÇIKIŞI” sigortaları).

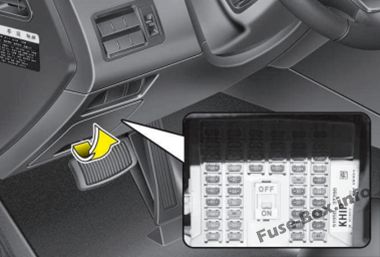

Gösterge Paneli

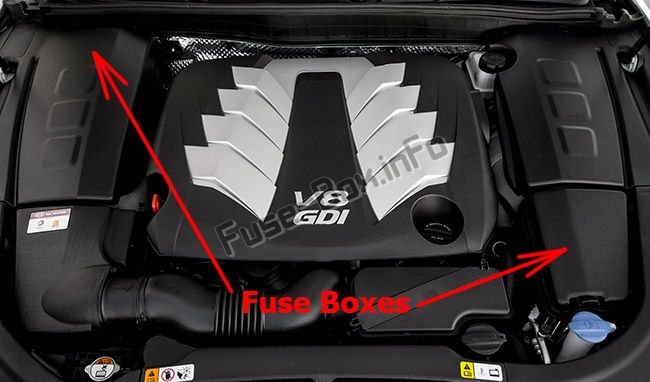

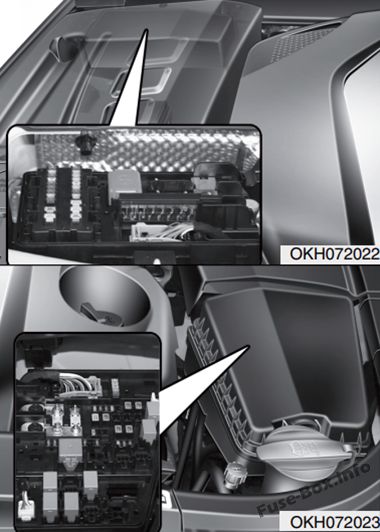

Makine bölümü

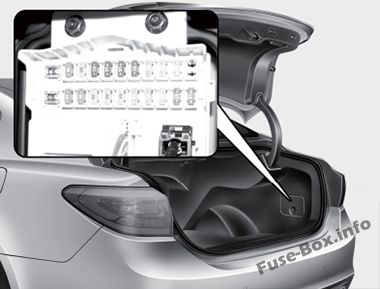

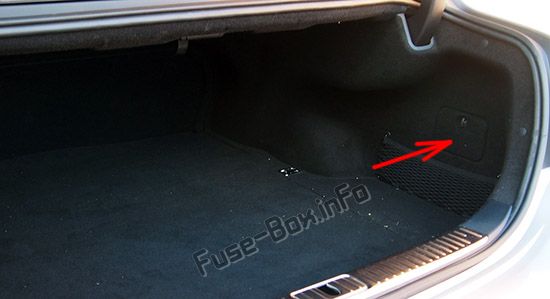

Gövde sigorta kutusu
2013

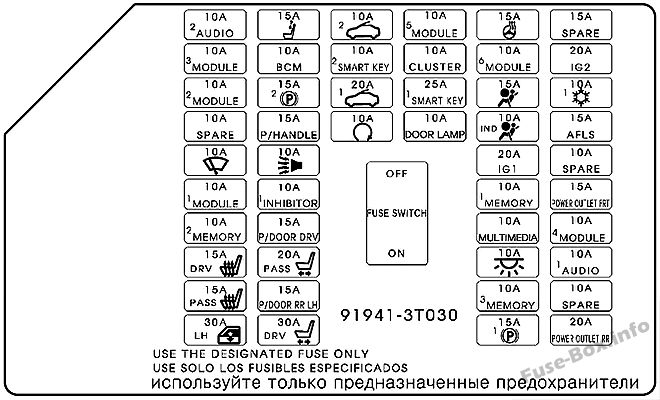

Gösterge Paneli

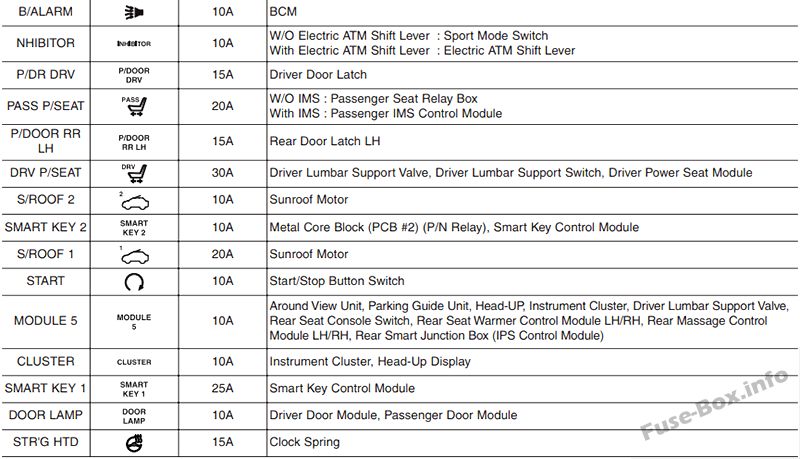

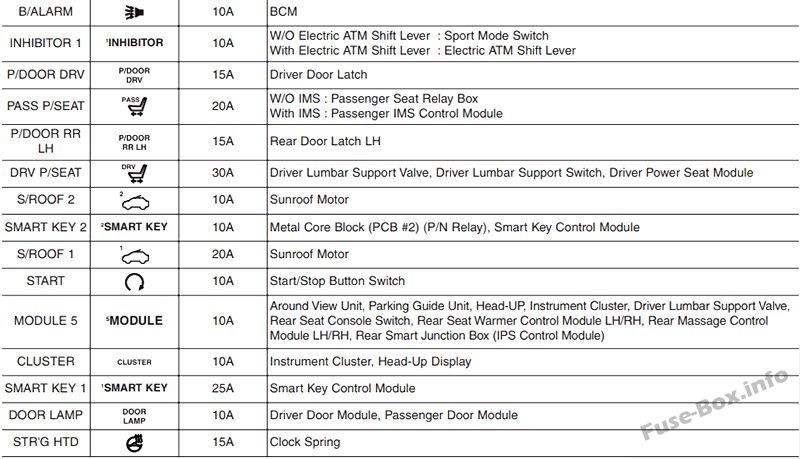

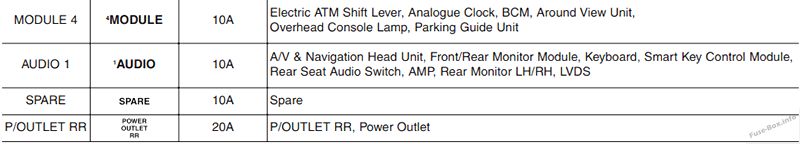

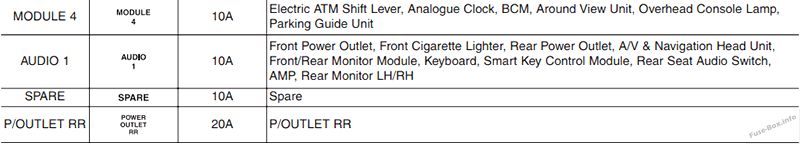

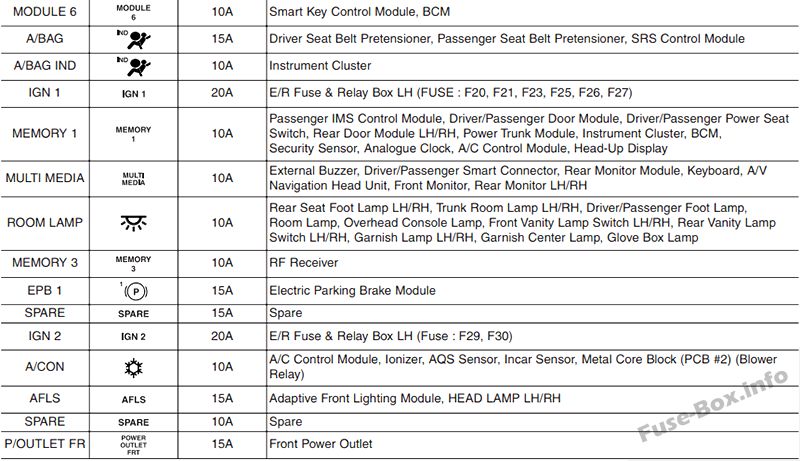

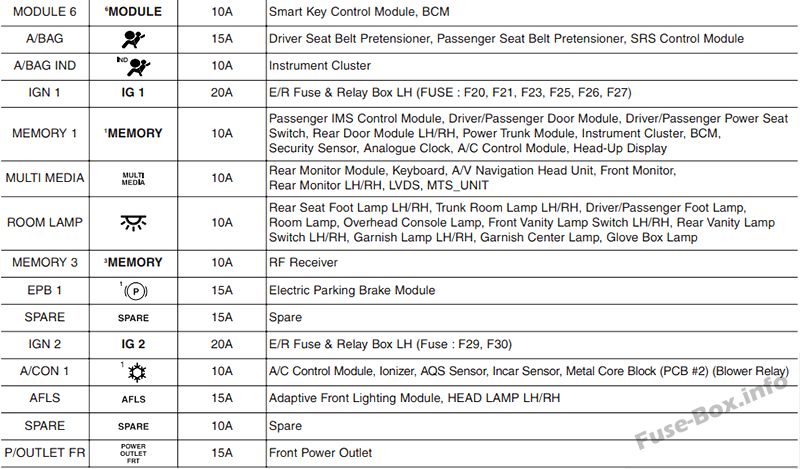

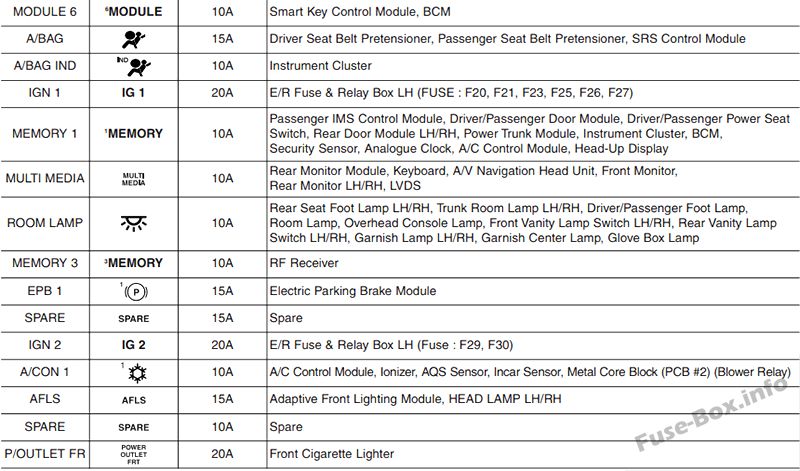

Gösterge panelindeki sigorta ataması (2013)

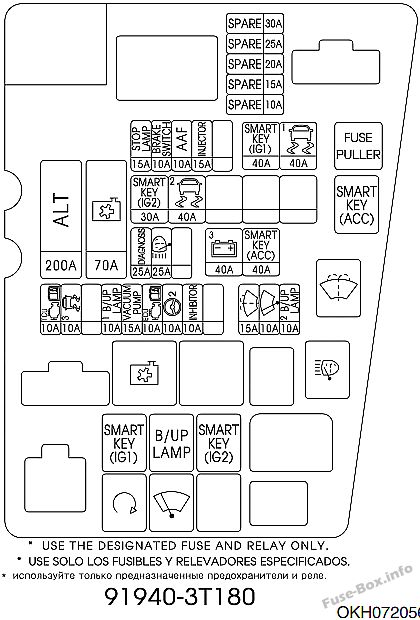

Motor bölmesi (sürücü tarafı)

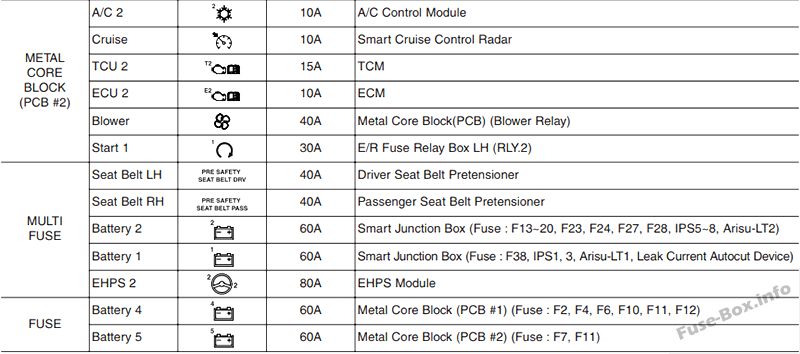

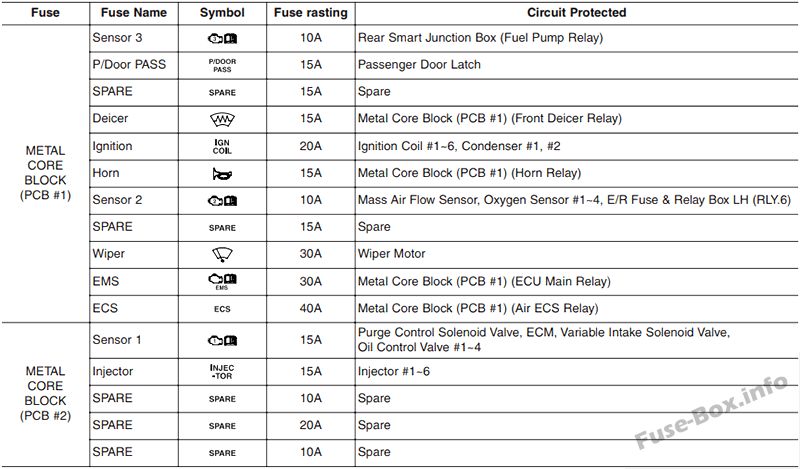

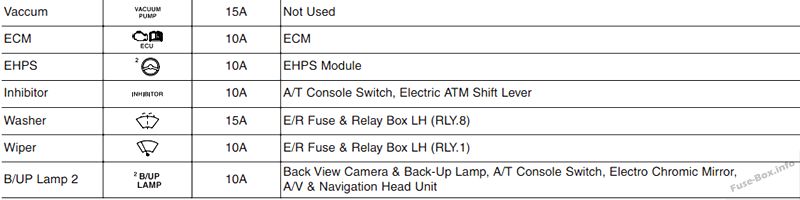

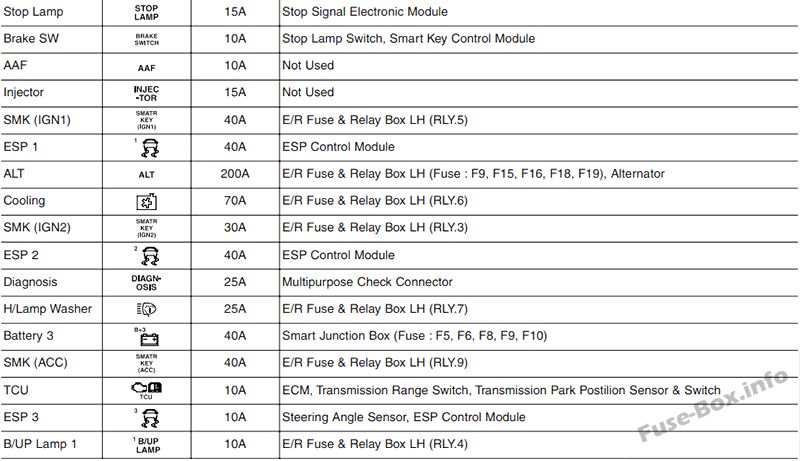

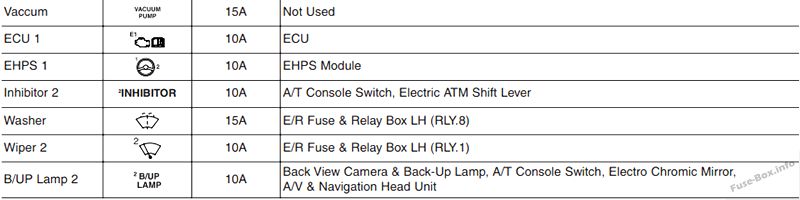

Sürücü tarafı motor bölmesindeki sigorta yerleşimi (2013)
Motor bölmesi (yolcu tarafı)

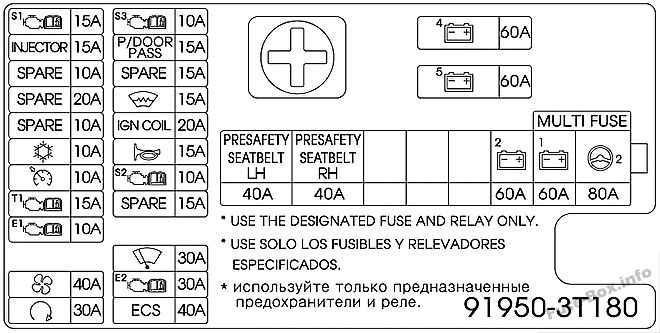

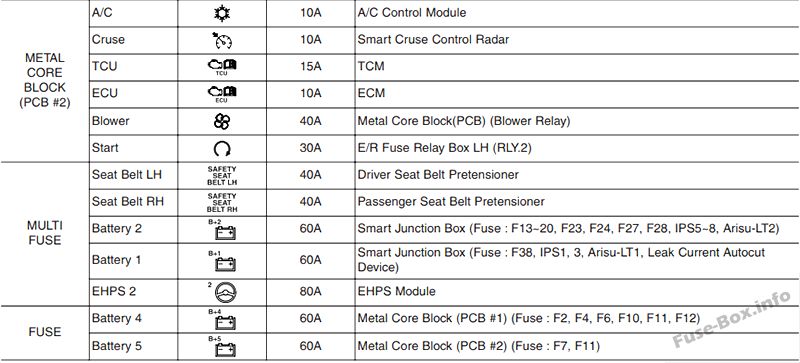

Yolcu tarafındaki motor bölmesindeki sigorta yerleşimi (2013)
Gövde

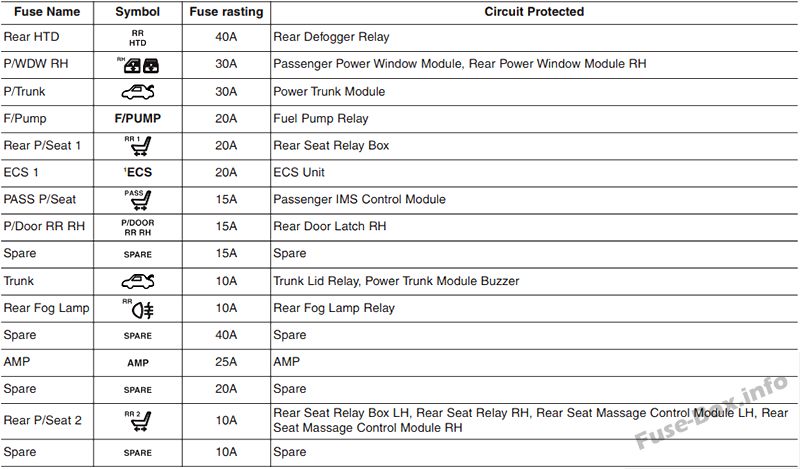

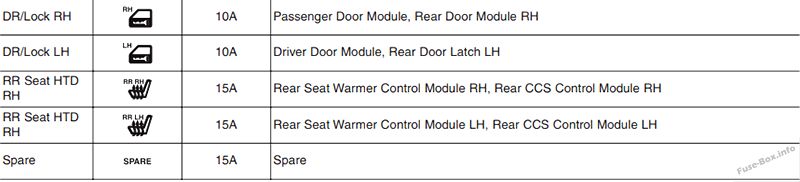

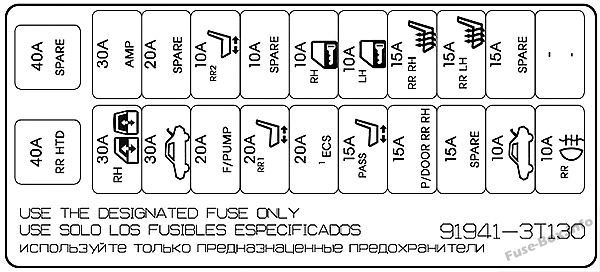

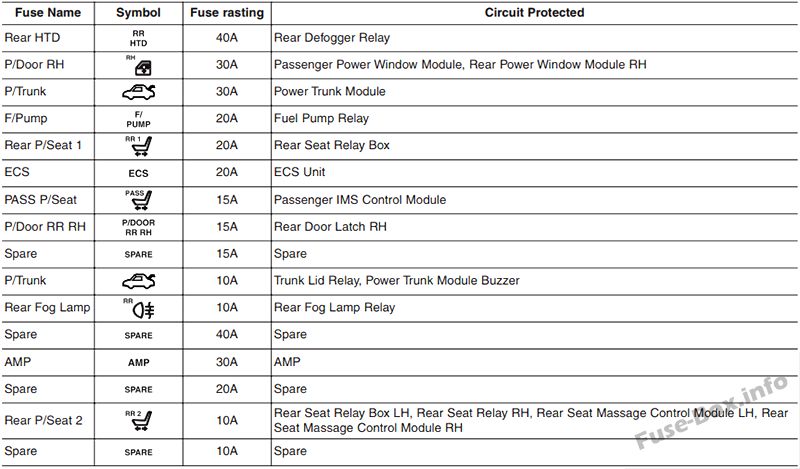

Bagajdaki sigorta yerleşimi (2013)

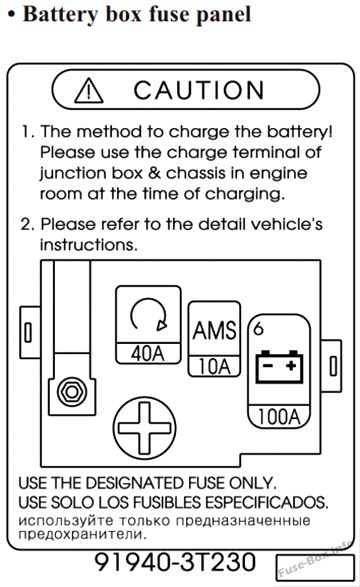

Pil kutusu sigorta paneli

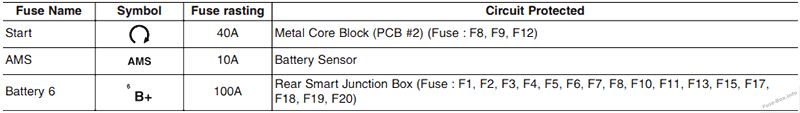

Akü kutusu sigorta panelindeki sigorta yerleşimi (2013)
2014
Gösterge Paneli

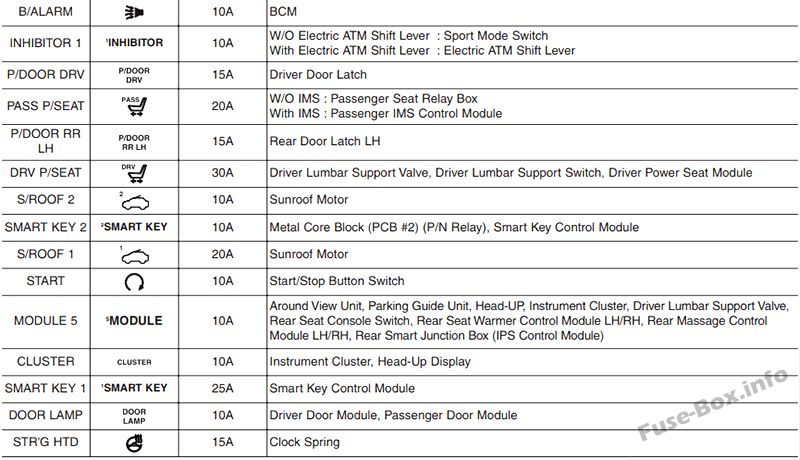

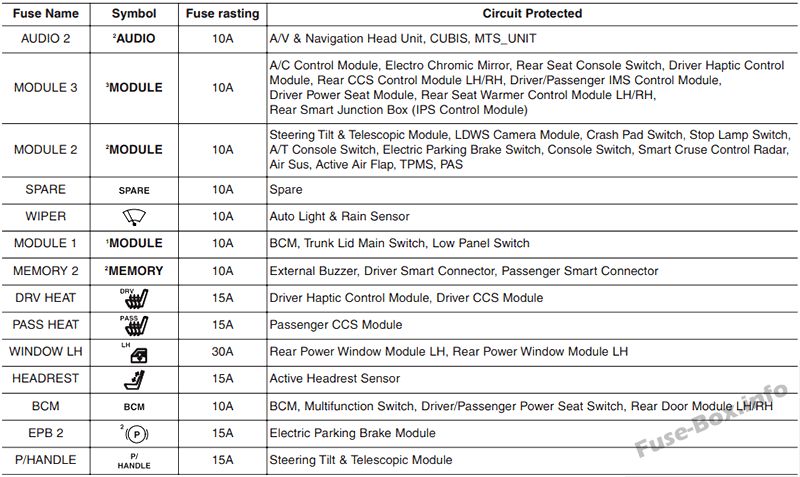

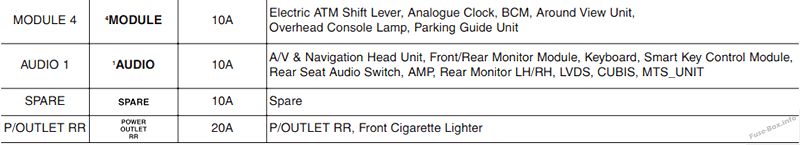

Gösterge tablosundaki sigorta ataması (2014)
Motor bölmesi (sürücü tarafı)

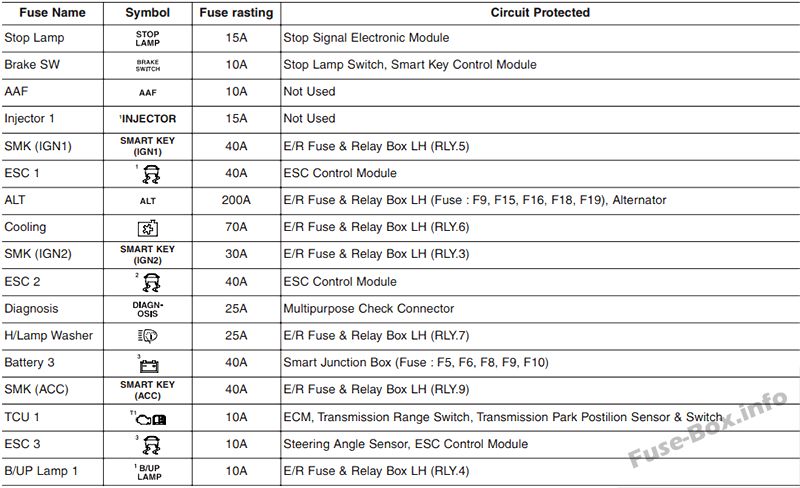

Sürücü tarafı motor bölmesindeki sigorta yerleşimi (2014)
Motor bölmesi (yolcu tarafı)
Yolcu tarafındaki motor bölmesindeki sigorta yerleşimi (2014)
Gövde

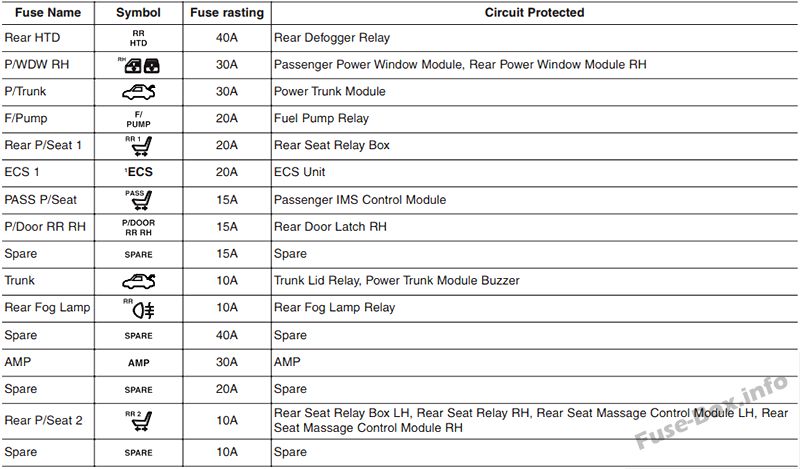

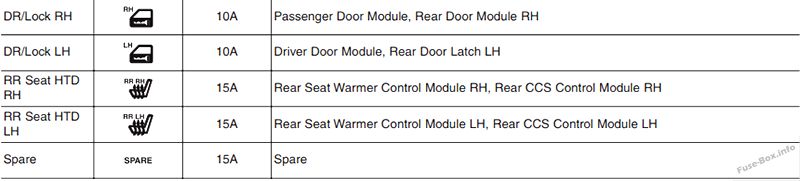

Bagajda sigorta tahsisi (2014)
Pil kutusu sigorta paneli

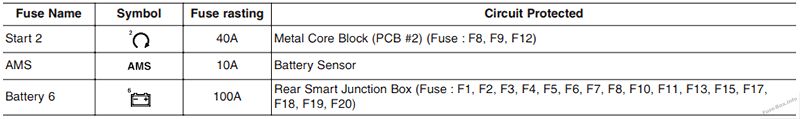

Akü kutusu sigorta panelindeki sigorta yerleşimi (2014)
2015, 2016
Gösterge Paneli

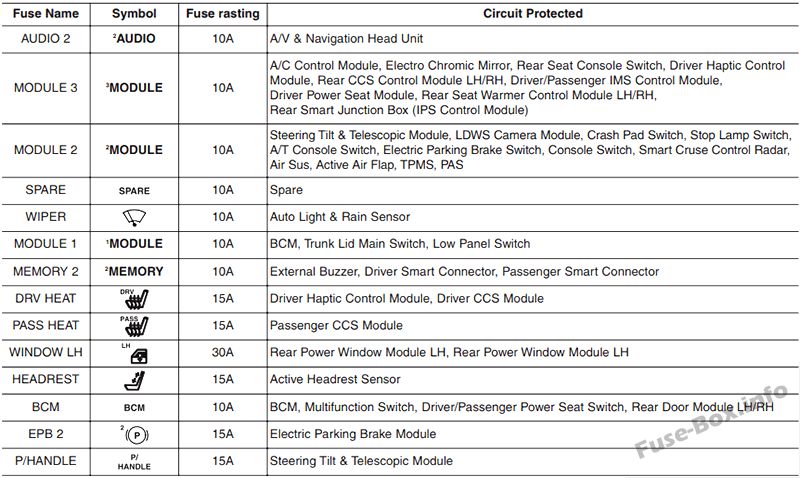

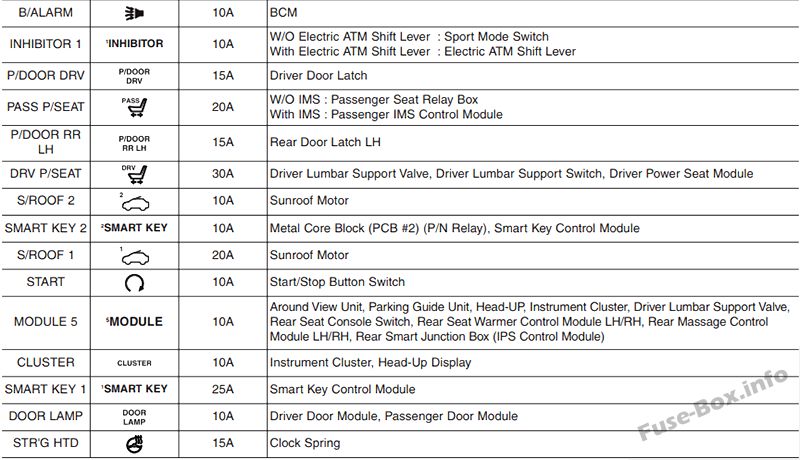

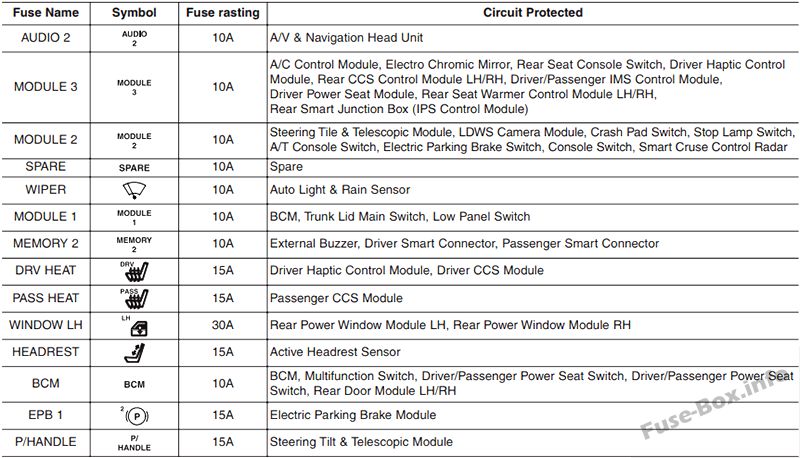

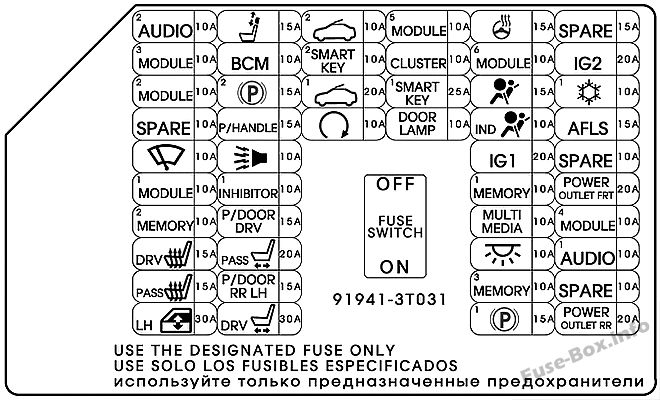

Gösterge tablosundaki sigorta tahsisi (2015, 2016)
Motor bölmesi (sürücü tarafı)

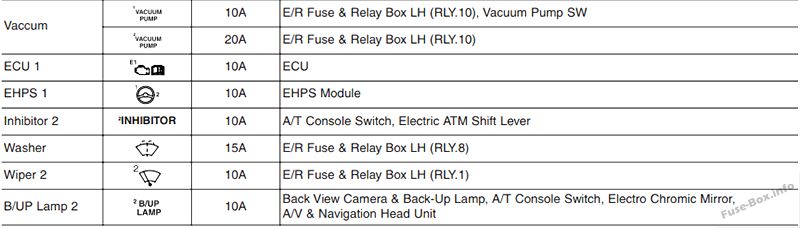

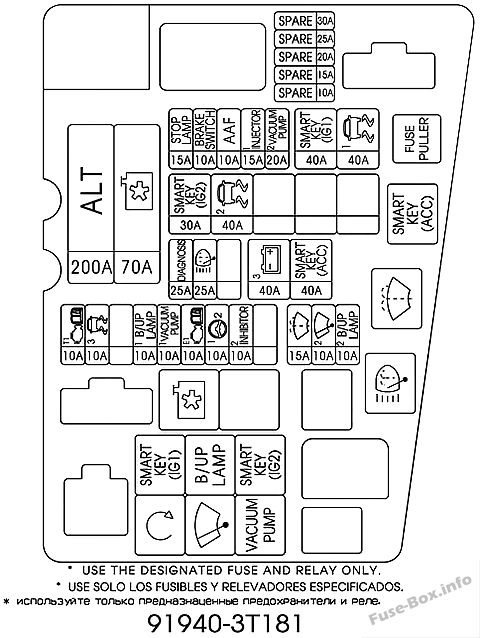

Sürücü tarafı motor bölmesindeki sigorta ataması (2015, 2016)
Motor bölmesi (yolcu tarafı)

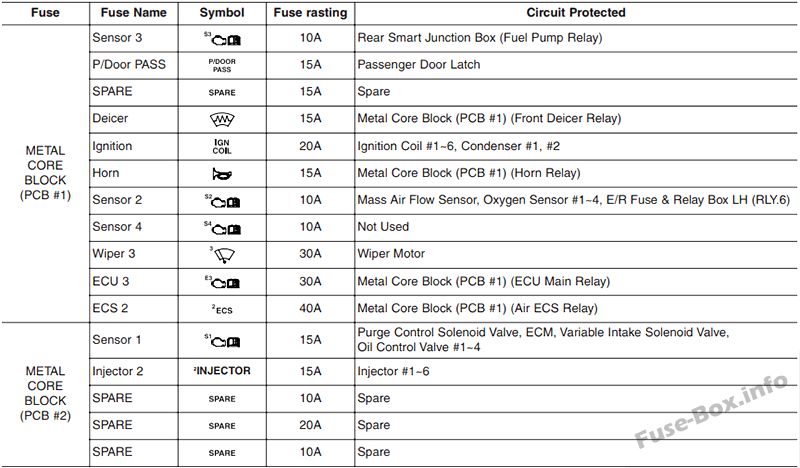

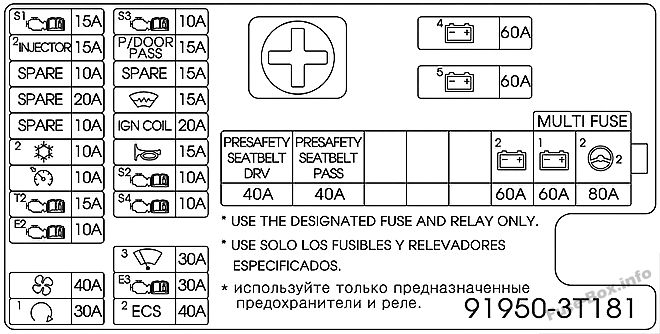

Yolcu tarafındaki motor bölmesindeki sigorta yerleşimi (2015, 2016)

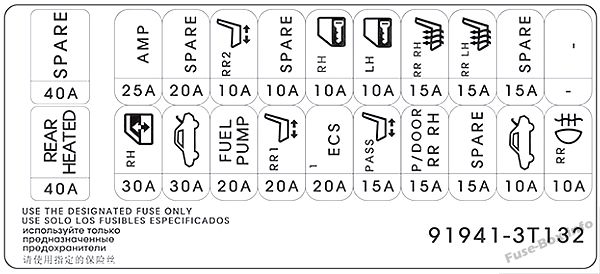

Gövde

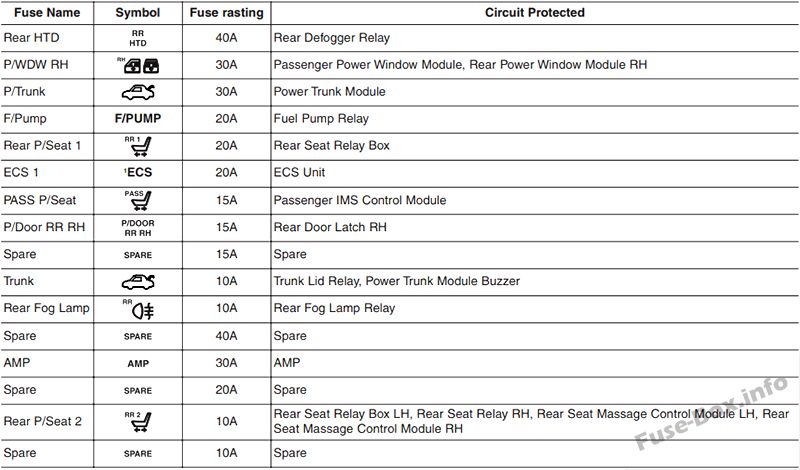

Bagajda sigorta tahsisi (2015, 2016)

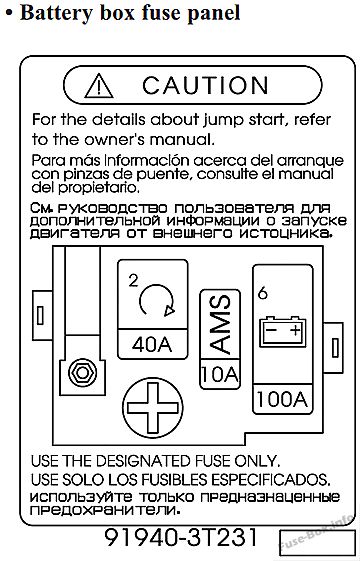

Pil kutusu sigorta paneli

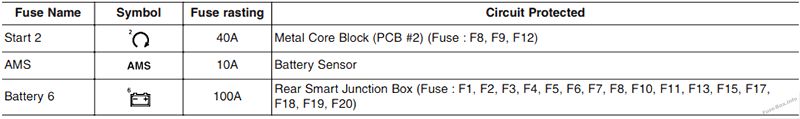

Akü kutusu sigorta panelindeki sigorta yerleşimi (2015, 2016)
2017, 2018
Gösterge Paneli

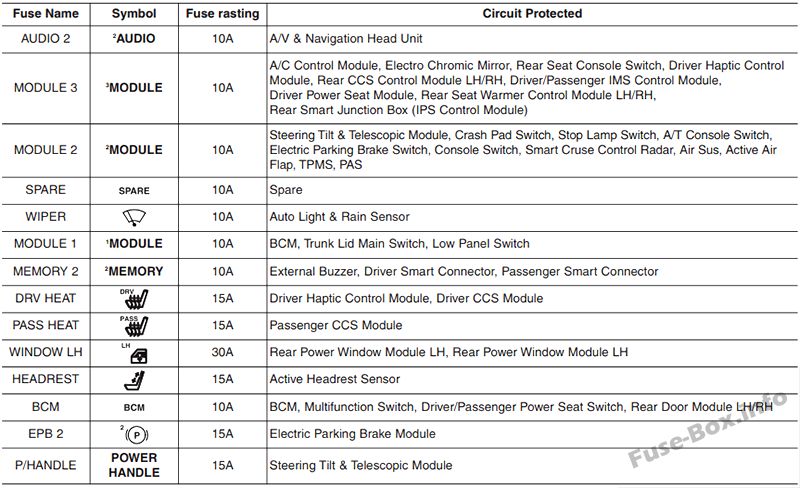

Gösterge tablosundaki sigorta ataması (2017, 2018)
Motor bölmesi (sürücü tarafı)

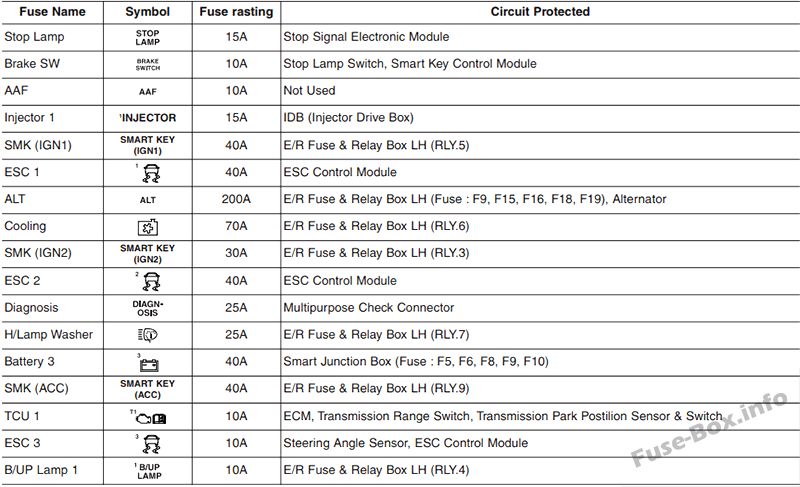

Sürücü tarafı motor bölmesindeki sigorta yerleşimi (2017, 2018)
Motor bölmesi (yolcu tarafı)

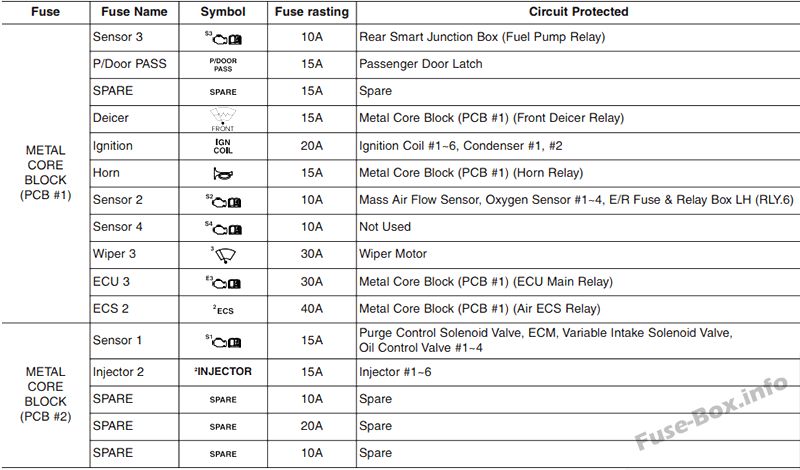

Yolcu tarafındaki motor bölmesindeki sigorta yerleşimi (2017, 2018)
Gövde

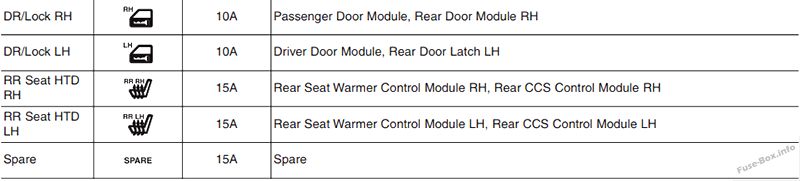

Bagajda sigorta tahsisi (2017, 2018)

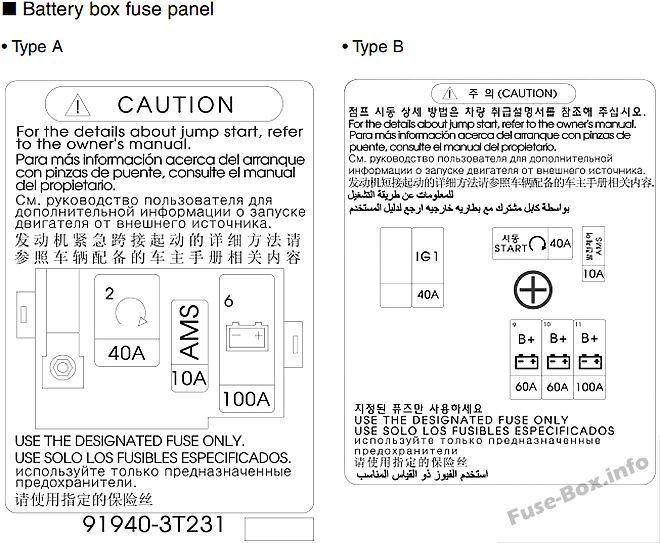

Pil kutusu sigorta paneli
Akü kutusu sigorta panosundaki sigorta yerleşimi (2017, 2018)
