KIA Picanto (TA; 2012-2017) Sigorta Kutusu Şeması

Bu yazıda 2012’den 2017’ye kadar üretilen ikinci nesil KIA Picanto’yu (TA) ele alıyoruz. Burada KIA Picanto 2012, 2013, 2014, 2015, 2016 ve 2017 sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler

Sigorta düzeni KIA Picanto 2012-2017
Gösterge Paneli
Makine bölümü
2012
2014, 2015
2016, 2017

İçerik gizle

1 Sigorta düzeni KIA Picanto 2012-2017

1.1 Gösterge Paneli

1.2 Makine bölümü

1.3 2012

1.3.1 Gösterge panelindeki sigorta ataması (2012)

1.3.2 Motor bölmesindeki sigorta yerleşimi (2012)

1.4 2014, 2015

1.4.1 Gösterge tablosundaki sigorta tahsisi (2014, 2015)

1.4.2 Motor bölmesindeki sigorta yerleşimi (2014, 2015)

1.5 2016, 2017

1.5.1 Gösterge Paneli

1.5.2 Makine bölümü

1.5.3 Pil terminal kapağı

Sigorta düzeni KIA Picanto 2012-2017

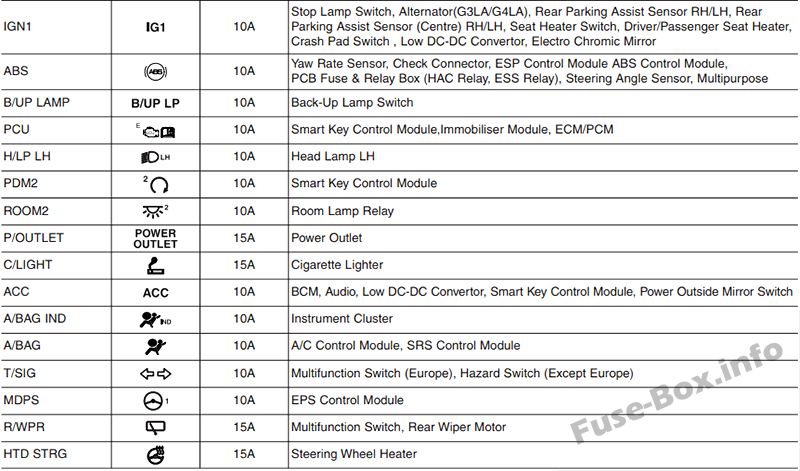

Çakmak (elektrik prizi) sigortaları KIA Picanto gösterge tablosunun sigorta kutusundadır (bkz. “P / OUTLET” sigortaları ( soket) ve “C / LIGHT” (yanan – puro)

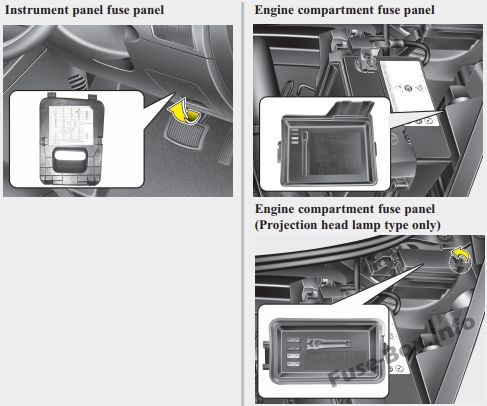

Sigorta kutusu konumu

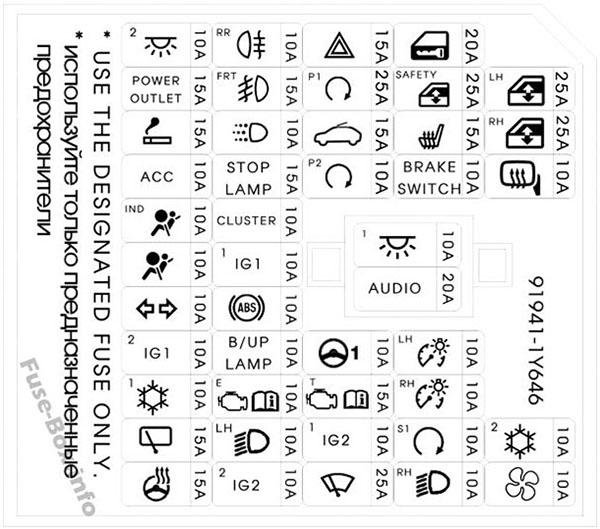

Gösterge Paneli

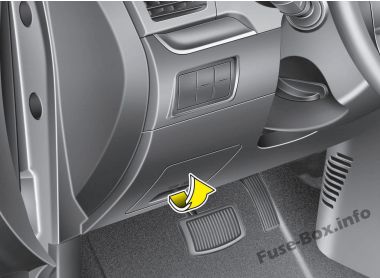

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

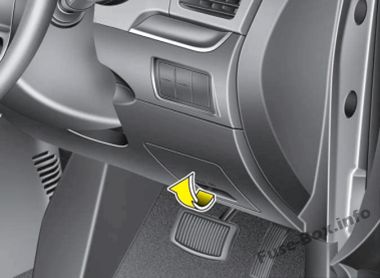

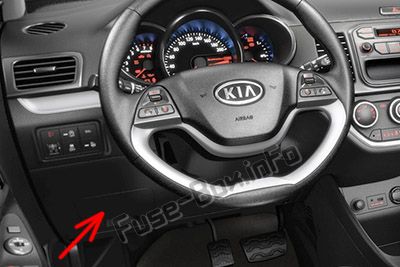

Soldan direksiy10lu araçlar
Sigortaların yolcu bölmesindeki yeri (LHD): KIA Picanto (2012-2017)

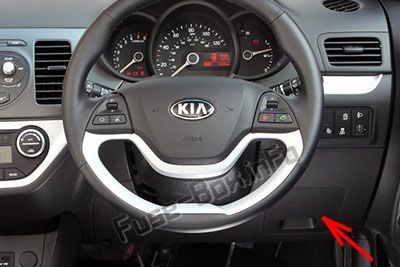

Sağdan direksiy10lu araçlar
Sigortaların yolcu bölmesindeki yeri (RHD): KIA Picanto (2012-2017)

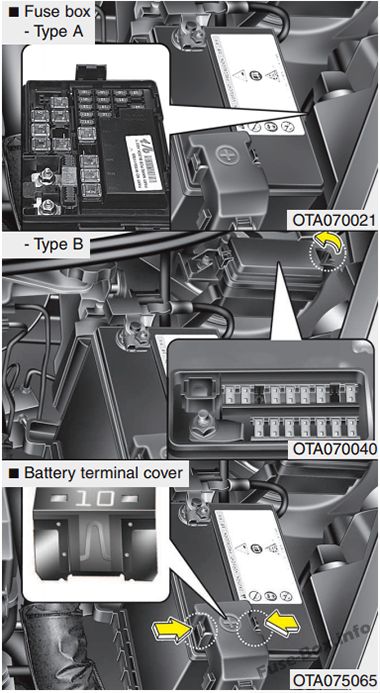

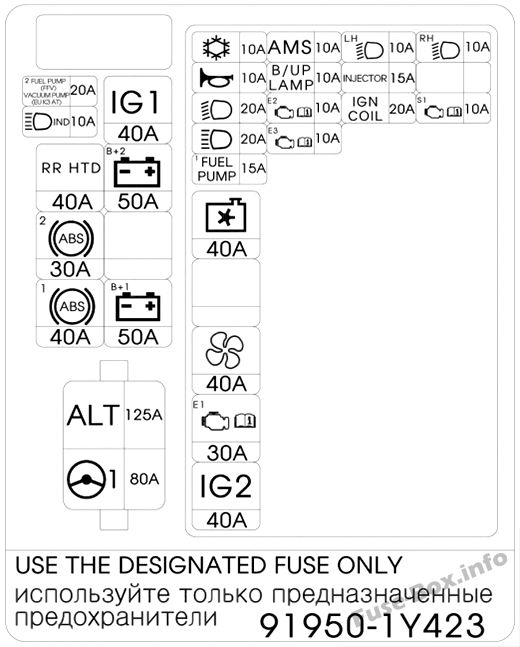

Makine bölümü

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
