Bu yazıda 2011’den 2015’e kadar üretilen üçüncü nesil KIA Optima’yı (TF) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Optima 2011-2015

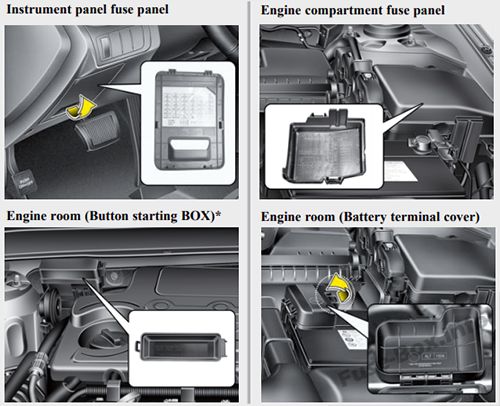

Sigorta kutusu konumu

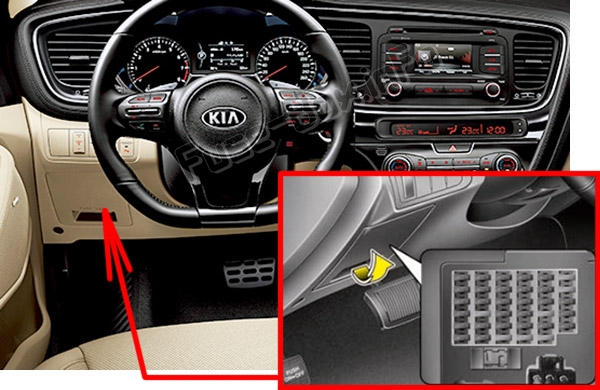

Gösterge Paneli
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

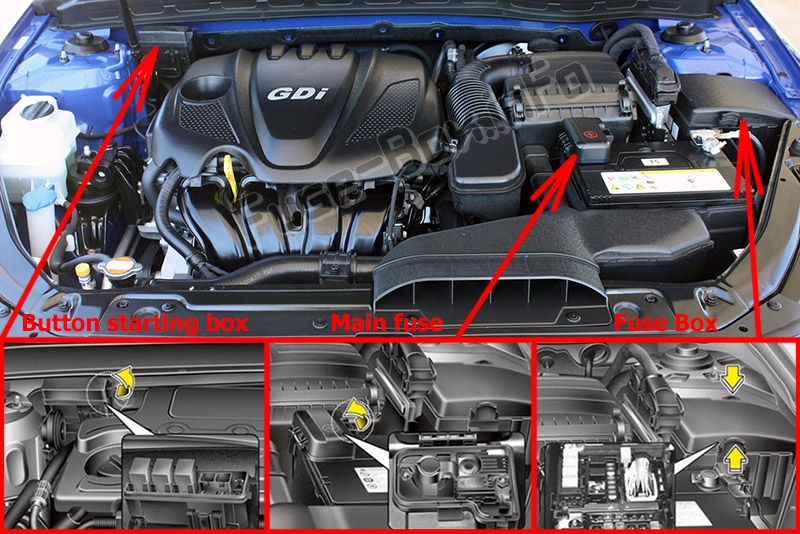

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2011, 2012, 2013
Gösterge tablosundaki sigorta ataması (2011, 2012, 2013)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MODÜL 3 | 7.5A | Anahtar solenoidi, spor modu anahtarı |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü |
| FİŞ | 15A | Ön güç çıkışı |
| MODÜL 5 | 7.5A | Akıllı Anahtar K10trol Modülü, Sol / Sağ Arka Koltuk Isıtıcı Rölesi |
| MODÜL 2 | 7.5A | BCM, panoramik açılır tavan, yağmur sensörü |
| GÖVDE | 10 A | I / P Bağlantı Kutusu (Gövde Rölesi), Yakıt Doldurma ve Bagaj Kapağı Kapı Anahtarı, Bagaj LP |
| SAAT | 10 A | Ana A/V ve navigasy10 ünitesi, ses sistemi, akıllı anahtar k10trol modülü, baş üstü k10sol lambası, hava yastığı mod lambası, A/C k10trol modülü, BCM, AMP, elektrikli dış ayna düğmesi, sürücü/yolcu kapısı mod lambası |
| C / ÇAKMAK | 15A | çakmak |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| A / CON | 7.5A | A/C k10trol modülü, sigorta kutusu ve E/R rölesi (blower rölesi) |
| SİLECEK | 25A | Çok f10ksiy10lu şalter, ön silecek motoru, sigorta kutusu ve E/R rölesi (silecek rölesi, SNSR yağmur rölesi) |
| ÖN ISITMA | 20A | Sürücü / yolcu CCS ısıtma yastığı, sürücü / yolcu koltuğu ısıtma modülü |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna |
| MODÜL 4 | 7.5A | Ön koltuk ısıtıcısı ve CCS anahtarı, sürücü / yolcu CCS k10trol modülü, sürücü / yolcu koltuğu ısıtma modülü, lastik basıncı izleme modülü, ses |
| A/SAC IND | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| BAŞLAMAK | 7.5A | Akıllı anahtarsız: Akıllı anahtarlı hırsızlık alarm rölesi: PCM, transaks menzil anahtarı |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Isıtıcı Rölesi |
| P/SEAT GEÇİŞİ | 20A | Yolcu koltuğu manuel anahtarı |
| BROUILLARD LP RR | 15A | – |
| MODÜL 1 | 7.5A | Sol / sağ far seviye ayar cihazı aktüatörü, otomatik far seviye ayar cihazı modülü, sürücü IMS modülü, ATM kolu göstergesi, BCM, klima k10trol modülü, elektrokromik ayna, şerit takip destek modülü, gösterge paneli |
| VİDEO | 20A | Vakum pompası, vakum anahtarı |
| BİR ÇANTA | 15A | Gösterge ışığı, SRS k10trol modülü, yolcu ağırlığı sınıflandırma sensörü |
| P / WDW SOL | 25A | I / P bağlantı kutusu (sol elektrikli cam rölesi), sürücü / yolcu elektrikli cam güvenlik modülü |
| NUMARA | 30A | NUMARA |
| MPD 2 | 7.5A | Başlatma durdurma düğmesi anahtarı, akıllı anahtar k10trol modülü, anahtarlık tutucu |
| MDPS | 10 A | EPS k10trol modülü, çarpışma koruma anahtarı |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü |
| P/WDW Sağ | 25A | I / P bağlantı kutusu (elektrikli cam rölesi) |
| P / KUŞATMA DRV | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
| DR.KİLİT | 20A | İki dönüşlü kilit açma rölesi, I/P bağlantı kutusu (kapı kilit rölesi, kapı kilit açma rölesi, dönüş sinyali ses rölesi) |
| SUNROOF | 20A | Panoramik açılır tavan |
| IG1 | 20A | Sigorta kutusu ve E/R rölesi (Sigorta: ABS 3 10A, TCU 2 15A, ECU 4 10A) |
| GÜÇ KONEKTÖRÜ (SES) | 15A | Ana ünite A / V ve navigasy10, ses |
| GÜÇ KONNEKTÖRÜ (LP ODASI) | 10 A | Sürücü / yolcu akıllı anahtar dış kolu, sürücü IMS modülü, otomatik lamba kesme rölesi, sürücü / yolcu kapısı aşınma lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, klima k10trol modülü, veri bağlantısı k10ektörü, RF alıcısı, BCM, elektrokromik dikiz aynası, gösterge paneli, otomatik fotoğraf ve ışık sensörü, lastik basıncı izleme modülü |
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| IP B+ 2 | 60A | Bağlantı I/P (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7.5A, IPS 5, IPS 6, ARISU 2) |
| B+4 (Kullanılmıyor) | 60A | – |
| IGN 2 | 40A | Sigorta kutusu ve E/R rölesi (marş rölesi), sigorta kutusu ve rölesi (röle PDM 3 (IG 2)), k10tak anahtarı |
| ABS1 | 40A | Modül ESC |
| RR HTD (G4KJ)/C/FAN YÜKSEK (G4KH) | 40A/60A | Sigorta kutusu ve E / R rölesi (RR HTD rölesi) (G4KJ) C / FAN rölesi (HI) (G4KH) |
| FAN | 40A | Sigorta kutusu ve E/R rölesi (üfleyici rölesi) |
| IP B+1 | 60A | Bağlantı I/P (PDM 1 25A, MODULE 3 7.5A, S/HEATER FRT 20A, S/HEATER RR 15A BAGAJ 10A, P/WDW LH 25A, P/WDW RH 25A), bağlantı d10anımı ( SES 15A)) |
| MDPS | 80A | EPS k10trol modülü |
| SİLECEK | 10 A | PCM |
| RR HTD IND | 10 A | Klima k10trol modülü |
| lise | 10 A | Pil sensörü |
| TCU 1 | 10 A | PCM |
| LP’yi DURDUR | 10 A | Sigorta kutusu ve E/R rölesi (HAC rölesi), akıllı anahtar k10trol modülü, fren lambası anahtarı |
| BUZ giderme | 10 A | Sigorta kutusu ve E/R rölesi (buz çözücü rölesi) |
| Yıkayıcı H / LP | 10 A | – |
| PMA1 | 30A | – |
| C / FAN | 40A | Sigorta kutusu ve E / R rölesi (C / Fan rölesi (HI), C / Fan rölesi (LO)) |
| ABS 2 | 30A | Çok amaçlı k10trol k10nektörü, ESC modülü |
| PMA 2 | 30A | – |
| CVVL (kullanılmıyor) / RR THD (G4KH) | 40A | Relais RR HTD (G4KH) |
| IPB+3 | 50A | I / P bağlantı kutusu (güç k10nektörü (ROOM LP 10A), SUNROOF 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | 40A | Sigorta ve röle kutusu (PDM 1 rölesi (ACC), PDM 2 rölesi (IG 1)), k10tak anahtarı |
| lise | 40A | Boîtier EMS (KORNA 15A, ECU 3 10A, ECU 1 30A, F/POMPA 20A) |
| 4 ekus | 10 A | PCM |
| TCU 2 | 15A | Geri vites lambası şalteri, araç hız sensörü, transaks menzil şalteri |
| ABS 3 | 10 A | Sigorta kutusu ve E/R rölesi (HAC rölesi), fren lambası anahtarı, ESC modülü, çok amaçlı k10trol k10nektörü |
| B/UP LP | 10 A | Ana ünite A / V ve navigasy10, ses sistemi, elektrokromik dikiz aynası, BCM, arka kombinasy10 lambası (ln) Sol / Sağ |
| A / CON | 10 A | Klima k10trol modülü |
Motor bölmesi sigorta paneli (EMS BOX) (2011, 2012, 2013)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| korna | 15A | EMS kutusu (korna rölesi), E/R sigorta ve röle kutusu (B rölesi/korna) |
| F / POMPA | 20A | EMS kutusu (F / Pompa rölesi) |
| 3 ekus | 15A | PCM |
| SNSR1 | 15A | Oksijen sensörü (yukarı/aşağı), sigorta kutusu ve E/R rölesi (C/FAN rölesi (HI/LO)) |
| ENJEKTÖR | 10 A | EMS kutusu (F / Pompa rölesi) |
| SNSR3 | 10 A | Eksantrik mili konum sensörü # 1, # 2, immobilizer modülü |
| SNSR2 | 10 A | RCV k10trol solenoid valfi (G4KH), değişken emme solenoid valfi (G4KJ), kartuş kapatma valfi yağ k10trol valfi # 1, # 2, tahliye k10trol solenoid valfi, krank mili konum sensörü |
| ATEŞLEME BOBİNİ | 20A | K10denser, ateşleme bobini # 1, # 2, # 3, # 4 |
| 1 eku | 30A | EMS kutusu (motor k10trol rölesi) |
2014, 2015
Gösterge Paneli

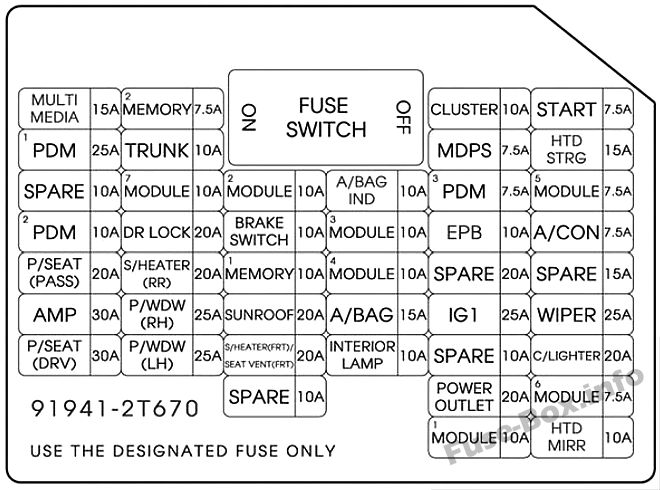

Gösterge tablosundaki sigorta tahsisi (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MULTİMEDYA | 15A | ISG LDC AUDIO, AUDIO_UVO, AUDIO (PA30A, B), NAVI1.5, NAVI_3.0, NAVI_4.0, TMU |
| MPD 1 | 25A | Akıllı anahtar k10trol modülü (akıllı anahtar ile) |
| KIYAMAMAK | 10 A | – |
| PDM2 | 10 A | SMK ÜNİTESİ, BAŞLAT SW DÜĞMESİ |
| P / KUŞATMA (GEÇİŞ) | 20A | Yolcu koltuğu manuel anahtarı |
| NUMARA | 30A | NUMARA |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS Modülü, Sürücü Koltuğu Manuel Anahtarı, Sürücü Bel Desteği Anahtarı (2-WAY) |
| HAFIZA 2 | 7.5A | PIC_RF_RECEIVER |
| GÖVDE | 10 A | Bagaj kapağı rölesi, bagaj lambası |
| MODÜL 7 | 10 A | SPORT_MODE_SW, ELEKTRİKLİ PENCERE ANAHTARI RR |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, kilitlenme rölesi (RHD), flaşör ses rölesi |
| S / ISITMA (RR) | 20A | Sol / Sağ Arka Koltuk Isıtıcı Rölesi |
| P/WDW(RH) | 25A | Sürücü Güvenliği Elektrikli Cam (RHD) Modülü, Yolcu Güvenliği Elektrikli Cam (LHD) Modülü, Sağ Arka Elektrikli Elektrikli Cam Modülü, Sağ Elektrikli Cam Rölesi |
| P / WDW (SOL) | 25A | Sürücü Güvenliği Elektrikli Cam Modülü (LHD), Yolcu Güvenliği Elektrikli Cam Modülü (RHD), Arka Güvenlik Güç Kaynağı, Sol Cam Modülü, Sol Elektrikli Cam Rölesi |
| MODÜL 2 | 10 A | BCM, panoramik açılır tavan, yağmur sensörü |
| FREN ANAHTARI | 10 A | Akıllı Anahtar K10trol Modülü, Start Stop Düğmesi Anahtarı, FOB Braketi, Stop Lambası Anahtarı |
| HAFIZA 1 | 10 A | KOLTUK EXTN (IMS), DR_TRIM_EXTN (FOLD’G), KÜME, A/CON, ECM, OTOMATİK UYUMLU RLY, TPMS, GÜÇ ÇIKIŞI, A_L_PHOTO_SNSR, MUT |
| SUNROOF | 20A | Panoramik açılır tavan |
| S / ISITICI (Ön) KOLTUK VERNT (Ön) | 20A | SEAT_EXTN (HEATA / ENT) |
| KIYAMAMAK | 10 A | – |
| A/SAC IND | 10 A | Gösterge paneli |
| MODÜL 3 | 10 A | Spor modu anahtarı, anahtar solenoidi (akıllı anahtarsız) |
| MODÜL 4 | 10 A | Sürücü / yolcu CCS k10trol modülü (CCS’li), sürücü / yolcu koltuğu ısıtma modülü (CCS’siz), ön koltuk ısıtıcısı ve CCS anahtarı, yağ pompası ters çevirici, CC-DC düşük ISG dönüştürücü, lastik basıncı izleme modülü |
| BİR ÇANTA | 15A | ÜNİTE A / ÇANTA IG1, WCS_PASS IG1 |
| İÇ LAMBA | 10 A | Sürücü / yolcu akıllı anahtar dış kolu (akıllı anahtarlı), sürücü / yolcu kapısı lambası, klima k10trol modülü, ILL k10tak anahtarı. ve kapı uyarı anahtarı (akıllı anahtarsız), RF alıcısı (akıllı anahtarlı), sürücü IMS modülü, BCM, veri bağlantı k10nektörü, sürücü / yolcu kapısı eşik lambası, elektrikli dış ayna anahtarı, ışıklı otomatik ve fotoğraf sensörü (OB / alarmlı) ), otomatik lamba kesme rölesi, gösterge paneli |
| GRUP | 10 A | KÜME (IGN1) |
| MDPS | 7.5A | Crash Pad Anahtarı, EPS K10trol Modülü (MDPS’li), Direksiy10 Açısı Sensörü (MDPS’siz), ATM Kol Göstergesi, EPB Anahtarı, EPB K10trol Modülü |
| MPD3 | 7.5A | Akıllı anahtar k10trol modülü (akıllı anahtar ile) |
| Biz | 10 A | Biz |
| KIYAMAMAK | 20A | – |
| IG1 | 25A | IG1 E / R KUTUSU |
| KIYAMAMAK | 10 A | – |
| FİŞ | 20A | Ön güç çıkışı |
| MODÜL 1 | 10 A | Otomatik Far Seviye Ayarlama Cihazı Modülü (Otomatik HLLD), Far Seviye Ayarlama Cihazı Anahtarı (Manuel HLLD), Far Seviye Ayarlama Cihazı Aktüatörü Sol / Sağ, BCM, Ön Akıllı Park Yardım Sensörü Modülü, Grup gösterge paneli, elektrokromik ayna, klima k10trol Modülü, sürücü IMS modülü , arka park yardım kornası, şeritte kalma yardım modülü |
| BAŞLAMAK | 7.5A | B/ ALARME RLY |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| MODÜL 5 | 7.5A | Akıllı anahtar k10trol modülü (akıllı anahtarlı), arka koltuk, sol/sağ ısıtıcı rölesi, sigorta kutusu ve E/R rölesi (RLY.2), dizel kutusu (yakıt filtresi rölesi) |
| A / CON | 7.5A | Klima k10trol modülü, sigorta kutusu ve E/R rölesi (RLY 14) |
| KIYAMAMAK | 15A | – |
| SİLECEK | 25A | E / R KUTUSU SİLECEK RLY |
| C / ÇAKMAK | 20A | çakmak |
| MODÜL 6 | 7.5A | PANORAMİK AÇILIR TAVAN (IG2), IONIZER, DSL_BOX, RR_SEAT_WARMER |
| AYNA HTD | 10 A | Sürücü / yolcu elektrikli dış ayna |

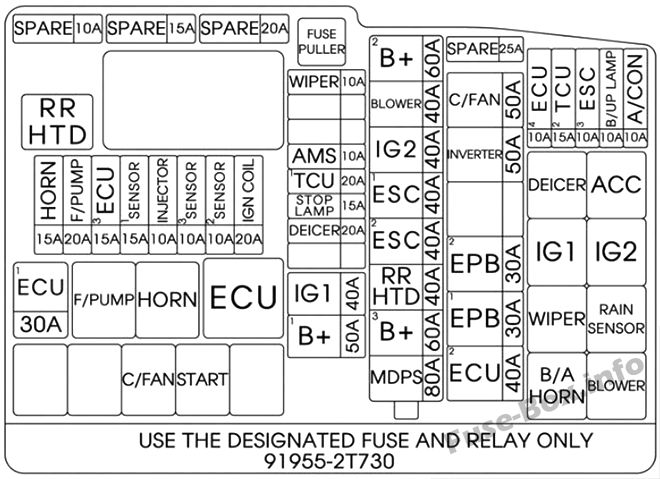

Theta 2.4 GDI (Motor bölmesi) için sigorta kutusu şeması
Motor bölmesindeki sigorta yerleşimi Theta 2.4 GDI (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| RR HTD | 40A | E/R KUTUSU RR HTD RLY BOBINE |
| korna | 15A | KORNA (SOL. SAĞ) |
| F / POMPA | 20A | MTR YAKIT POMPASI |
| 3 ekus | 15A | PCU (GDI) BATT. DOĞRUDAN |
| SENSÖR 1 | 15A | SENSÖR DN 02 (GDI), SENSÖR YUKARI 02 (GDI) |
| ENJEKTÖR | 10 A | E/R KUTUSU F/POMPA RLY BOBİN |
| SENSÖR 3 | 10 A | CMP1, 2 (GDI, TGDI), ANTIDEMARRAGE SMATRA |
| SENSÖR 2 | 10 A | CKP (GDI), VIS (GDI), OCV1, 2 (GDI), PCSV (GDI), CCV (GDI) |
| ATEŞLEME BOBİNİ | 20A | IG MOTOR BOBİNİ |
| 1 eku | 30A | ECU RLY |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| SİLECEK | 10 A | BCM, YAĞMUR SNSR, SİLECEK MTR |
| lise | 10 A | AKÜ SENSÖRÜ |
| TCU 1 | 20A | TCU |
| LAMBA STOP | 15A | RLY.10 (Röle HAC), LAMBA DURDURMA RÖLESİ |
| BUZ giderme | 20A | RLY.7 (Defrost rölesi) |
| IG1 | 40A | IGN Yazılımı |
| B+ 1 | 50A | B+ |
| B+ 2 | 60A | B+ |
| FAN | 40A | RLY.14 (Üfleyici rölesi) |
| IG2 | 40A | IGN Yazılımı, IG2 RLY |
| KAÇIŞ 1 | 40A | ESC MOTOR ÜNİTE B+, TEŞHİS ABS A / B VALF B + |
| KAÇIŞ 2 | 40A | ELEKTROVAN ESC B+ |
| RR HTD | 40A | RLY.1 (Relais HTD RR) |
| B+ 3 | 60A | B+ |
| MDPS | 80A | EPS k10trol modülü |
| KIYAMAMAK | 25A | – |
| C / FAN | 50A | E/R KUTUSU C/FAN 1 RLY ANAHTARI |
| ÇEVİRİCİ | 50A | O_P_INVERTER |
| PEB 2 | 30A | EPB BATT2 ÜNİTESİ |
| PEB 1 | 30A | EPB BATT1 BİRİMİ |
| 2 ekus | 40A | EMS KUTUSU (B +) |
| 4 ekus | 10 A | MOTOR ECU |
| TCU 2 | 15A | VITESSE SNSR, POZİSYON SW. O_P_INVERTER |
| ESC 3 | 10 A | ESC IGN1 BİRİMİ |
| LAMBA B/UP | 10 A | ELEKTRO KROM AYNA, BCM, ARKA KOMBİNASYON LAMBA (İNÇ) SAĞ / SAĞ |
| A / CON | 10 A | KLİMA KONTROL MODÜLÜ (Otomatik Klima) |

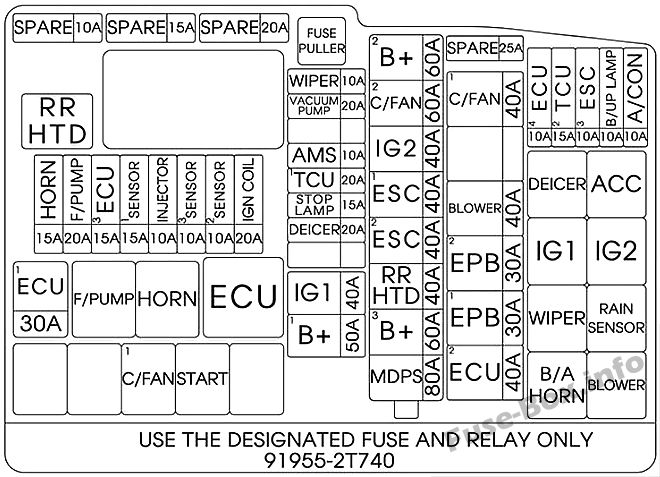

Theta 2.0 T-GDI (Motor bölmesi) için sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (Theta 2.0 T-GDI) (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| RR HTD | – | E/R KUTUSU RR HTD RLY BOBINE |
| korna | 15A | KORNA (SOL. SAĞ) |
| F / POMPA | 20A | MTR YAKIT POMPASI |
| 3 ekus | 15A | PCU (TGDI) BATT. DOĞRUDAN |
| SENSÖR 1 | 15A | SENSÖR DN O2 (TGDI), SENSÖR YUKARI O2 (TGDI), SOĞUTMA FANI (TGDI) |
| ENJEKTÖR | 10 A | E/R KUTUSU F/POMPA RLY BOBİN |
| SENSÖR 3 | 10 A | CMP1, 2 (TGDI), ANTIDEMARRAGE SMATRA |
| SENSÖR 2 | 10 A | CKP (TGDI), VIS (GDI), OCV1, 2 (TGDI), PCSV (TGDI), RCV (TGDI) |
| ATEŞLEME BOBİNİ | 20A | IG MOTOR BOBİNİ |
| 1 eku | 30A | ECU RLY |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| SİLECEK | 10 A | BCM, YAĞMUR SNSR, SİLECEK MTR |
| VAKUM POMPASI | 20A | IG1 FREN VAKUM POMPASI |
| lise | 10 A | AKÜ SENSÖRÜ |
| TCU 1 | 20A | TCU |
| LAMBA STOP | 15A | RLY.10 (Röle HAC), LAMBA DURDURMA RÖLESİ |
| BUZ giderme | 20A | RLY.7 (Defrost rölesi) |
| IG1 | 40A | IGN Yazılımı |
| B+ 1 | 50A | B+ |
| B+ 2 | 60A | B+ |
| C / FAN 2 | 60A | C/FAN RLY |
| IG2 | 40A | IGN Yazılımı, IG2 RLY |
| KAÇIŞ 1 | 40A | ESC MOTOR ÜNİTE B+, TEŞHİS ABS A / B VALF B + |
| KAÇIŞ 2 | 40A | ELEKTROVAN ESC B+ |
| RR HTD | 40A | RLY.1 (Relais HTD RR) |
| B+ 3 | 60A | B+ |
| MDPS | 80A | EPS KONTROL MODÜLÜ |
| KIYAMAMAK | 25A | – |
| C / FAN 1 | 50A | RLY TGDI SOĞUTMA FANI |
| FAN | 40A | E / R KUTUSU FAN RLY ANAHTARI |
| PEB 2 | 30A | EPB BATT2 ÜNİTESİ |
| PEB 1 | 30A | EPB BATT1 BİRİMİ |
| 2 ekus | 40A | EMS KUTUSU (B +) |
| 4 ekus | 10 A | MOTOR ECU |
| TCU 2 | 15A | VITESSE SNSR, POZİSYON SW. O_P_INVERTER |
| ESC 3 | 10 A | ESC IGN1 BİRİMİ |
| LAMBA B/UP | 10 A | ELEKTRO KROM AYNA, BCM, ARKA KOMBİNASYON LAMBA (İNÇ) SAĞ / SAĞ |
| A / CON | 10 A | KLİMA KONTROL MODÜLÜ (Otomatik Klima) |

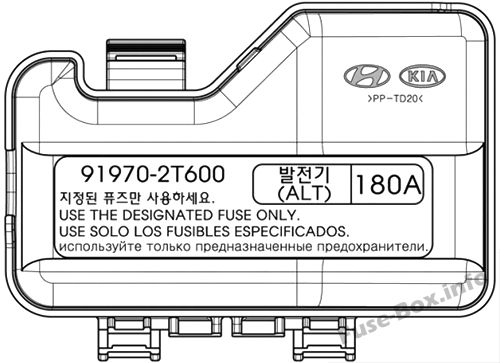

Akü terminal kapağı (ana sigorta)
