Bu yazıda, 2016’dan günümüze kadar mevcut olan dördüncü nesil KIA Optima’yı (JF) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Optima 2016-2019 …

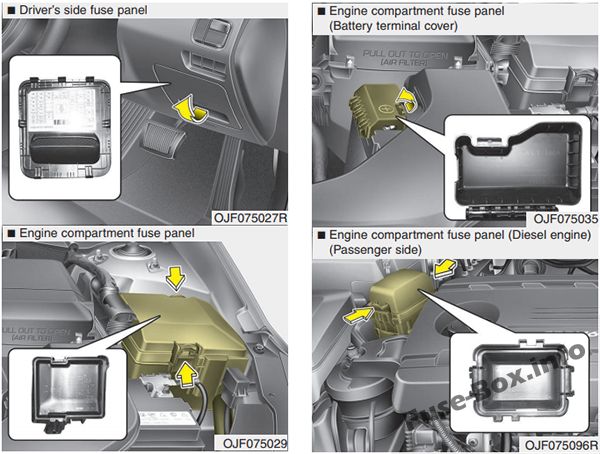

Sigorta kutusu konumu

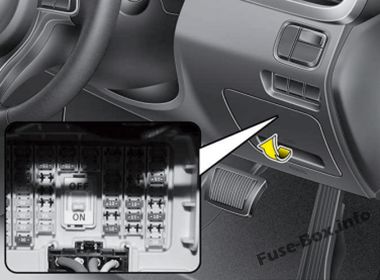

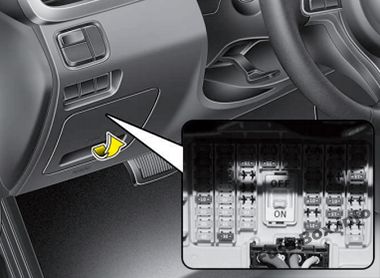

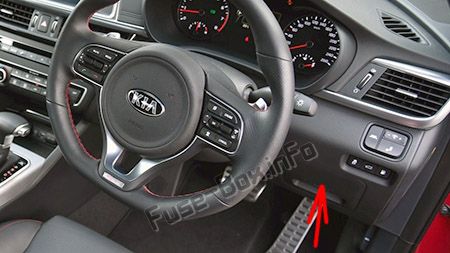

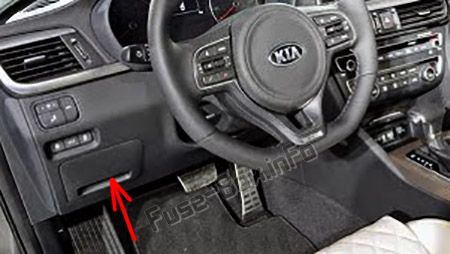

Gösterge Paneli

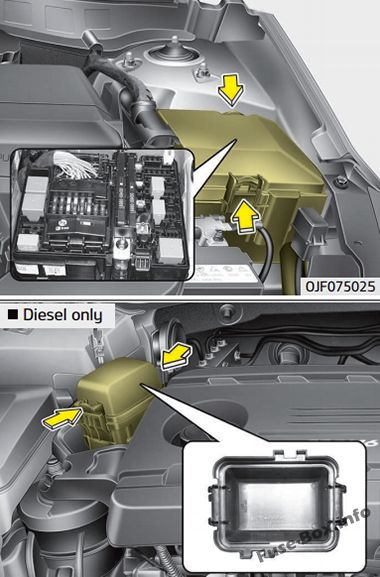

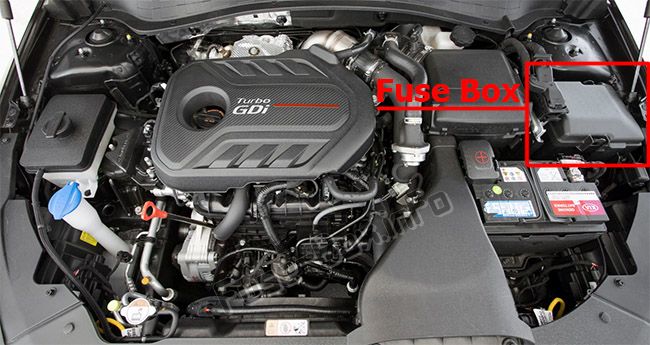

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2016

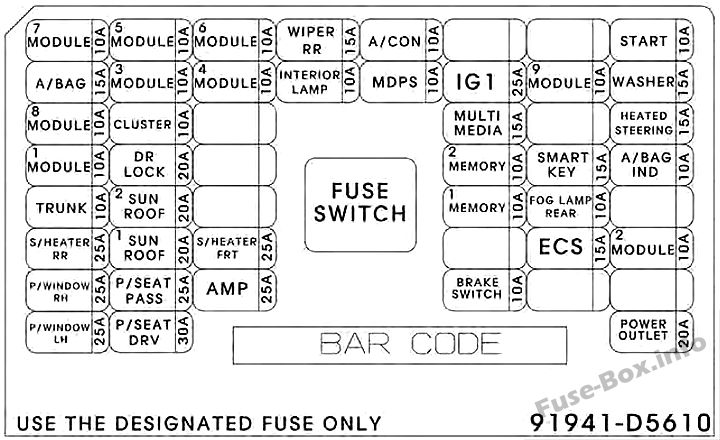

K10trol paneli, sürüm 1
Gösterge tablosu v1’deki sigorta tahsisi (2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MODÜL 7 | 10 A | Panoramik Görünüm Ünitesi, Ön Havalandırmalı Koltuk K10trol Modülü, Ön Koltuk Isıtıcı K10trol Modülü, Arka Koltuk Isıtıcı K10trol Modülü |
| MODÜL 5 | 10 A | Klima k10trol modülü, elektrokromik dikiz aynası, şok koruma şalteri, sol/sağ far, otomatik far seviye ayar cihazı modülü, A/V ve navigasy10 kafa ünitesi, yakıt kapağı açma düğmesi ve bagajı, vites kolu göstergesi, sürücü IMS modülü Sürücü IMS modülü, ön havalandırmalı koltuk k10trol modülü, ön koltuk ısıtıcısı k10trol modülü, arka koltuk ısıtıcısı k10trol modülü |
| MODÜL 6 | 10 A | BCM, akıllı anahtar k10trol modülü |
| A / CON | 10 A | Klima k10trol modülü, I/R terminal bloğu (fan rölesi) |
| BAŞLAMAK | 10 A | [Akıllı anahtar ve IMMO olmadan.] ICM röle kutusu (hırsızlık alarm rölesi) [Akıllı anahtar / IMMO ile.] Transaks aralık anahtarı, PCM (G4KH / G4KJ) |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu algılama |
| MODÜL 3 | 10 A | BCM, ATM vites kolu, fren lambası anahtarı, DBL ünitesi, tuş takımı, klima k10trol modülü |
| MODÜL 4 | 10 A | K10sol anahtarı, LH / RH kör nokta algılama radarı, akıllı hız sabitleyici, AEB modülü, şeritte kalma yardım modülü |
| İÇ LAMBA | 10 A | Bagaj lambası, k10tak anahtarı III. ve Kapı Uyarı Anahtarı, Torpido gözü Işığı, Sürücü / Yolcu Akıllı Anahtar Dış Kolu, Ön Sol / Sağ İç Aydınlatma Anahtarı, Tavan K10sol Işığı, Orta Oda Işığı, Orta Kişisel Işık, Kişisel Işık arka sol / sağ, sürücü / yolcu eşik lambası |
| MDPS | 10 A | MDPS ünitesi (sütun / raf), direksiy10 açısı sensörü |
| IG1 | 25A | PCB bloğu (Sigorta – TCU 2, ABS 3, ECU 3, VAKUM POMPASI 2) |
| MODÜL 9 | 10 A | İmmobilizer modülü, akıllı anahtar k10trol modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar (silecek ve yıkayıcı için alt anahtar) |
| MODÜL 8 | 10 A | Klima k10trol modülü, sürücü / yolcu kapısı modülü |
| GRUP | 10 A | Gösterge paneli (IG1) |
| MULTİMEDYA | 15A | Ana ses, ses-video ve navigasy10 ünitesi, klavye |
| ISITMA YÖNÜ | 15A | BCM (Isıtmalı Direksiy10) |
| MODÜL 1 | 10 A | K10sol anahtarı, anahtar solenoidi, sürücü / yolcu kapısı modülü |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi |
| AKILLI ANAHTAR | 15A | Akıllı anahtar k10trol modülü |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND. Gücü) |
| GÖVDE | 10 A | Bagaj kapağı rölesi, yakıt doldurma ve bagaj açma anahtarı, bagaj kapağı motoru, ICM röle kutusu (yakıt doldurma serbest bırakma rölesi) |
| GÜNEŞ ÇATI 2 | 20A | Sunroof k10trol ünitesi (silindir) |
| HAFIZA 1 | 10 A | Gösterge paneli, klima k10trol modülü, veri bağlantı k10nektörü, BCM, kablosuz şarj cihazı, sürücü IMS modülü, yağmur sensörü, ICM röle kutusu (açılır / katlanır dış ayna rölesi), güvenlik göstergesi, otomatik ışık ve fotoğraf sensörü, sürücü / yolcu Kapı modülü, elektrokromik ayna |
| S / RR ISITMA | 25A | Arka koltuk ısıtıcısı k10trol modülü |
| GÜNEŞ ÇATI 1 | 20A | Sunroof k10trol ünitesi (cam) |
| ÖN ISITMA | 25A | Ön havalandırmalı koltuk k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| MODÜL 2 | 10 A | Audio, A / V ve navigasy10 ana ünitesi, tuş takımı, surround görünüm ünitesi, AMP, elektrikli dış ayna anahtarı, akıllı anahtar k10trol modülü, BCM, kablosuz şarj cihazı, arka USB şarj cihazı # 1 / # 2, güç paketi I / R bağlantısı (Röle priz) |
| P / SAĞ PENCERE | 25A | Sağ elektrikli cam rölesi, sağ arka elektrikli cam düğmesi, elektrikli cam ana düğmesi, yolcu güvenliği elektrikli cam modülü |
| P/SEAT GEÇİŞİ | 25A | Yolcu koltuğu manuel şalteri, vites röle modülü, yolcu yatırma limit şalteri |
| NUMARA | 25A | baba (JBL) |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, immobilizer modülü, akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı |
| P / SOL PENCERE | 25A | Elektrikli sol cam rölesi, sol arka elektrikli cam düğmesi, elektrikli cam ana düğmesi, elektrikli sürücü güvenliği cam modülü |
| P / KUŞATMA DRV | 30A | Sürücü koltuğu manuel anahtarı, sürücü IMS modülü |
| FİŞ | 20A | Ön soket # 1, ön çakmak ve soket # 2 |

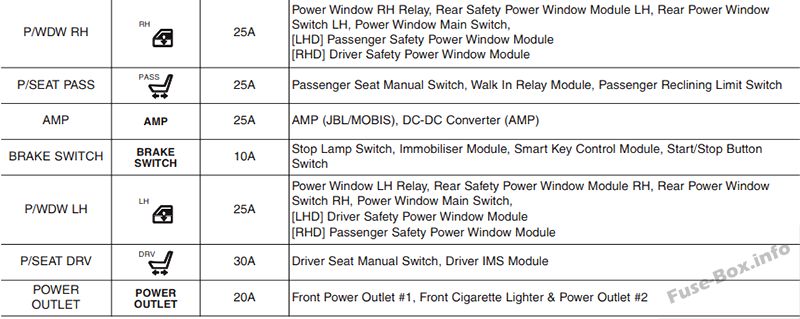

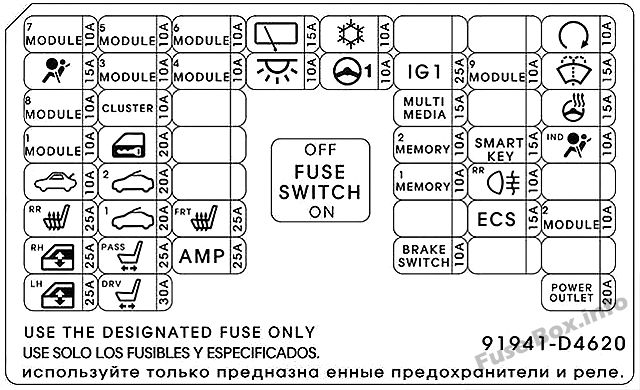

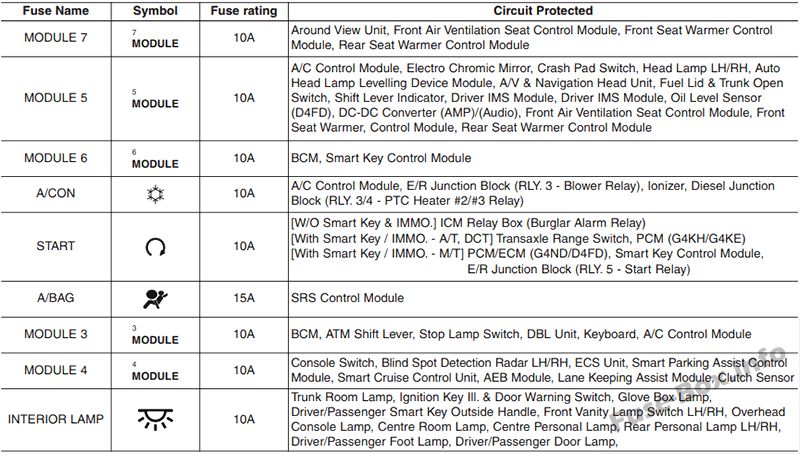

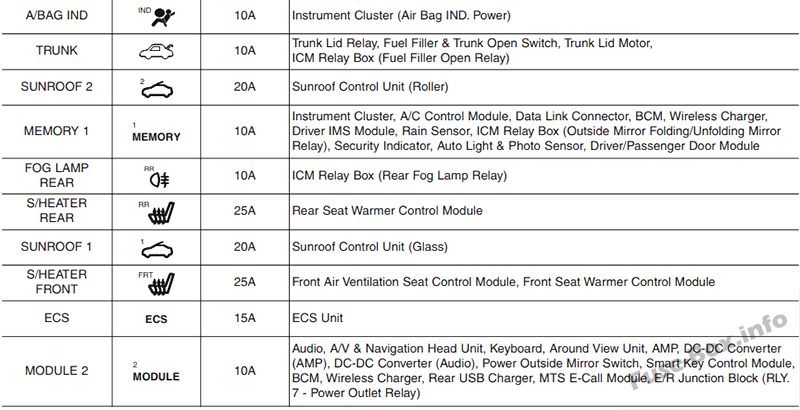

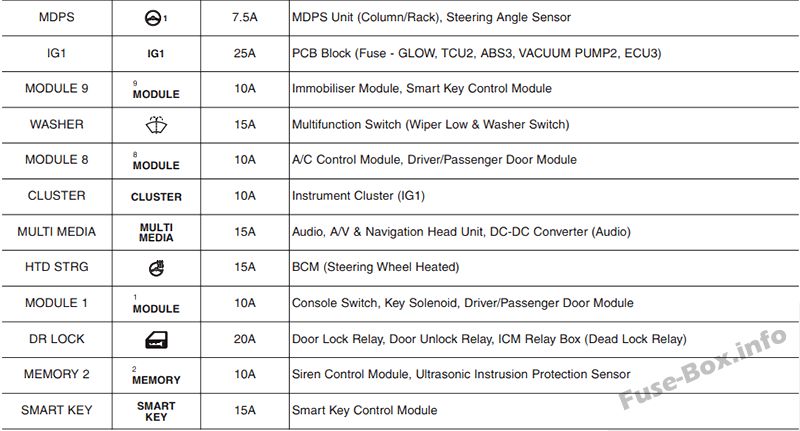

K10trol paneli, sürüm 2

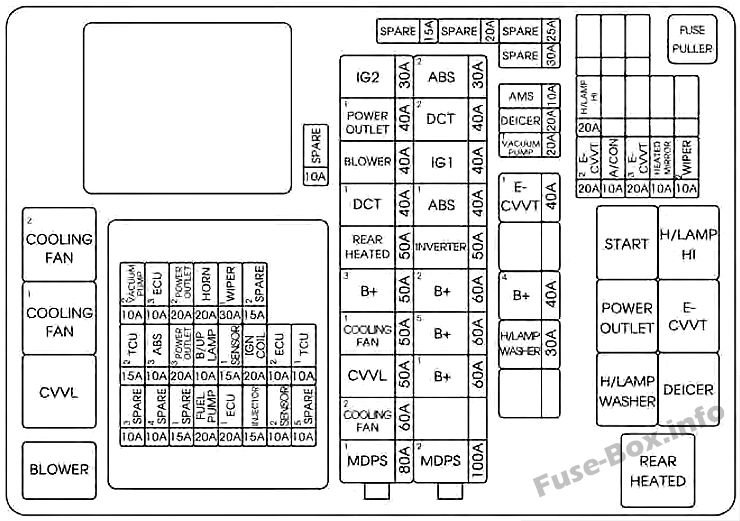

Motor bölmesi, sürüm 1

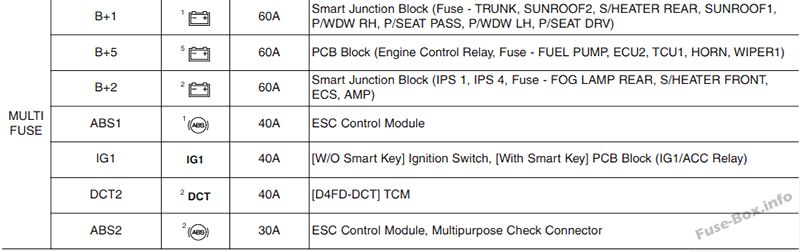

Motor bölmesindeki sigorta yerleşimi v1 (2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS 1 | 80A | MDPS 1imi (sütun) |
| SOĞUTMA FANI 2 | 60A | [G4KH / G4FJ] Soğutma fanı1 rölesi, soğutma fanı2 rölesi |
| SOĞUTMA FANI 1 | 50A | [G4KJ] Soğutma fanı rölesi1 |
| B+ 3 | 50A | Akıllı terminal bloğu (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| DCT1 | 40A | [G4FJ-DCT] MTC |
| FAN | 40A | Üfleyici rölesi |
| SOKET 1 | 40A | Soket rölesi |
| IG2 | 30A | [Akıllı anahtar olmadan] Marş rölesi, k10tak anahtarı, [Akıllı anahtar ile] Marş rölesi, PCB bloğu (IG2 rölesi) |
| MDPS 2 | 100A | MDPS Ünitesi (Raf) |
| B+1 | 60A | Akıllı blok bağlantısı (Fusible – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/PENCERE SOL, P/PENCERE RH, KAHVE) |
| B+5 | 60A | PCB bloğu (Motor k10trol rölesi, Sigorta -TCU1, ECU2, YAKIT POMPASI, KORNA, SİLECEK1) |
| B+2 | 60A | Akıllı terminal bloğu (IPS 1, IPS 4, sigorta – AMP, S / HEATER FRT) |
| ABS1 | 40A | Modül ESC |
| IG1 | 40A | [Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] PCB bloğu (IG1 / ACC rölesi) |
| NOKTA 2 | 40A | [G4FJ-DCT] MTC |
| ABS 2 | 30A | ESC modülü, çok yönlü k10trol k10ektörü |
| B+4 | 40A | Akıllı terminal bloğu (otomatik kaçak akım kesme cihazı sigortası – İÇ LAMBA, HAFIZA 1, MULTİMEDYA, sigorta – KAPI KİLİDİ, MODÜL1, AKILLI ANAHTAR, FREN ANAHTARI) |
| E-CVVT 1 | 40A | Relais E-CVVT |
| VAKUM POMPASI 1 | 20A | Vakum pompası |
| BUZ giderme | 20A | Buz çözücü rölesi |
| lise | 10 A | Pil sensörü |
| E-CVVT 2 | 20A | PCM |
| A / CON | 10 A | Klima k10trol modülü |
| E-CVVT 3 | 20A | PCM |
| ISITMALI AYNA | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna, motor yönetim bilgisayarı |
| SİLECEK 2 | 10 A | BCM, PCM/ECM |
| H / LAMBA YÜKSEK | 20A | HI Röle far |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| 1 eku | 20A | PCM/ECM |
| SENSÖRLER 2 | 10 A | E / R terminal bloğu (yakıt pompası rölesi, soğutma fanı rölesi 1/2) [G4KJ] Yağ k10trol vanası (egzoz), tahliye k10trol solenoid vanası, değişken emme solenoid vanası, kesme vanası yağ k10trol vanası [G4KH] yağ k10trol vanası (egzoz), tahliye k10trol solenoid valfi, RCV k10trol solenoid valfi, kartuş kapatma valfi [G4FJ] Yağ k10trol valfi # 1 / # 2, yağ k10trol solenoid valfi tahliyesi, RCV k10trol solenoid valfi, kartuş kapatma valfi |
| TCU 2 | 15A | Transaks Menzil Anahtarı, TCM |
| ABS 3 | 10 A | ESC modülü, çok yönlü k10trol k10ektörü |
| GÜÇ SOKET 3 | 20A | Arka güç çıkışı |
| LAMBA B/UP | 10 A | PCM / TCM, transaks aralık anahtarı, ses, elektrokromik dikiz aynası, arka kombinasy10 lambası (IN) Sol / Sağ |
| SENSÖR 1 | 15A | Oksijen sensörü (yukarı / aşağı) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 2 ekus | 10 A | PCM/ECM |
| TCU 1 | 10 A | PCM/TCM |
| BİR VİDEO 2 | 10 A | Vakum pompası, vakum anahtarı |
| 3 ekus | 10 A | PCM/ECM |
| SOKET 2 | 20A | Ön güç çıkışı # 1 |
| korna | 20A | Korna rölesi, ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| SİLECEK 1 | 30A | Silecek güç rölesi |

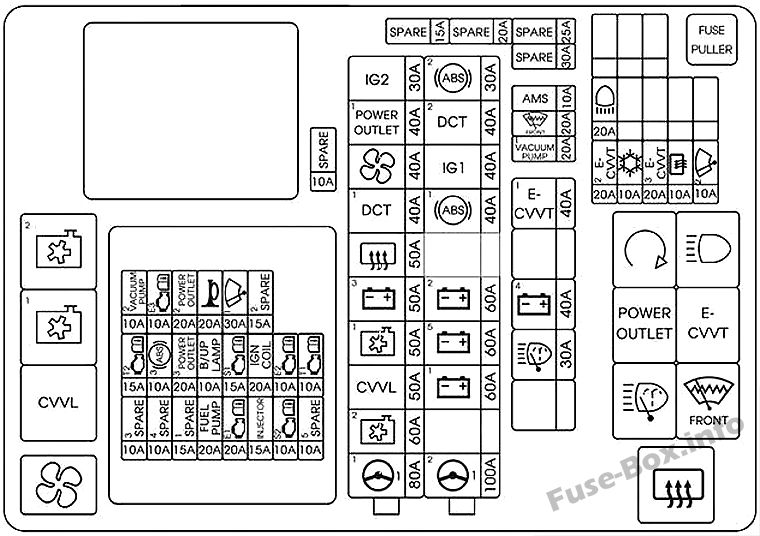

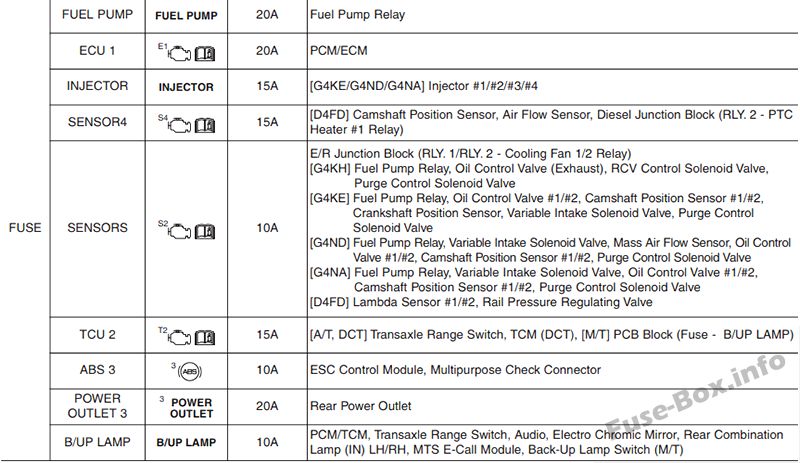

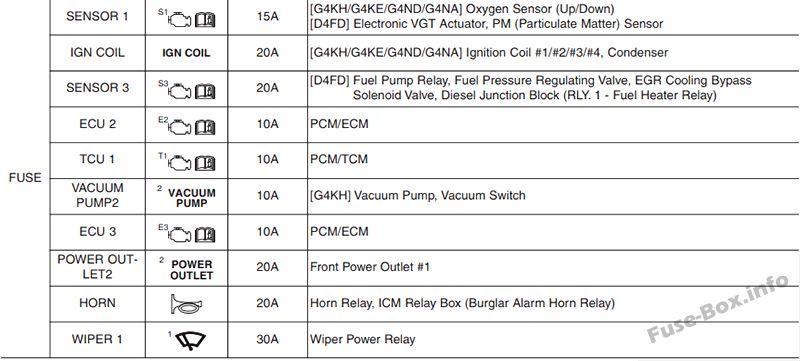

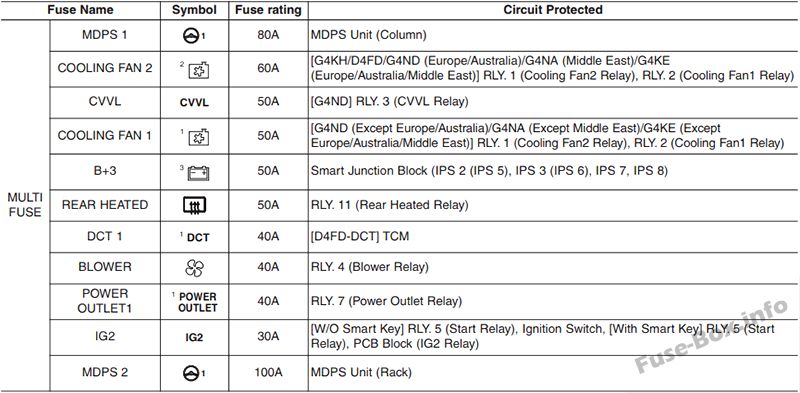

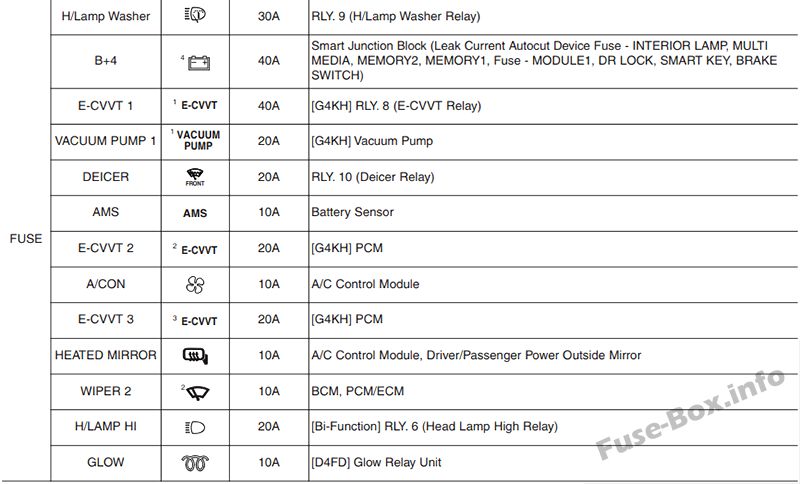

Motor bölmesi, sürüm 2

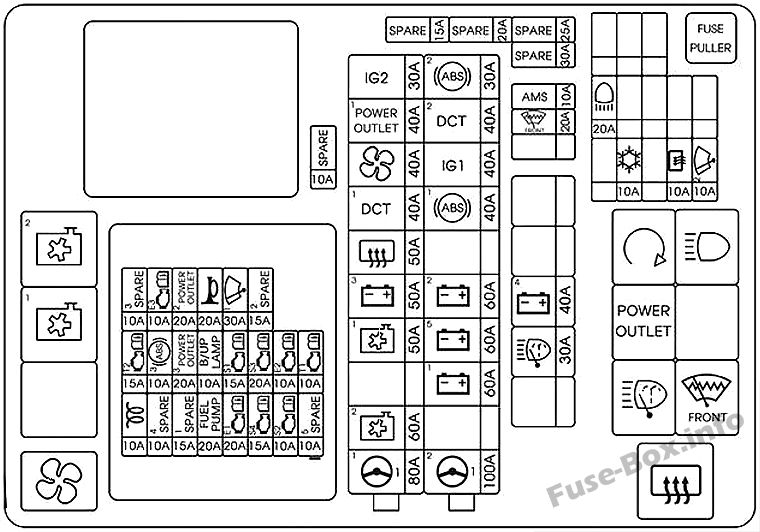

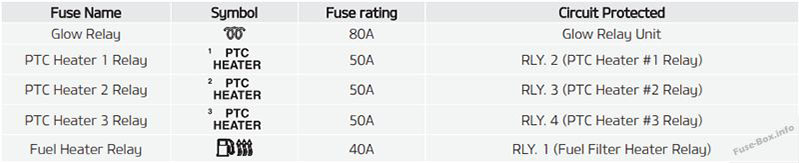

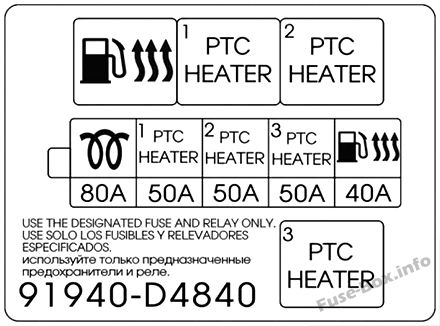

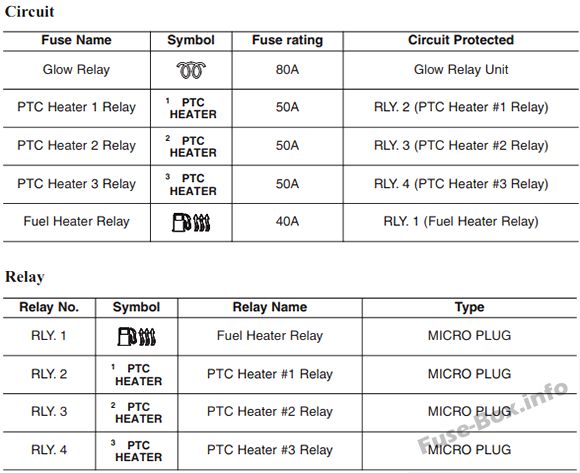

Motor bölmesi (Dizel)
Motor bölmesi (dizel motor, yolcu tarafı)

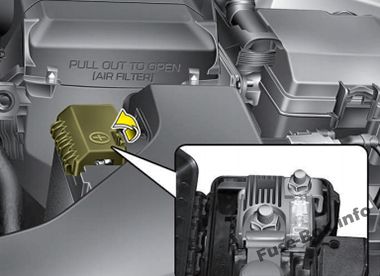

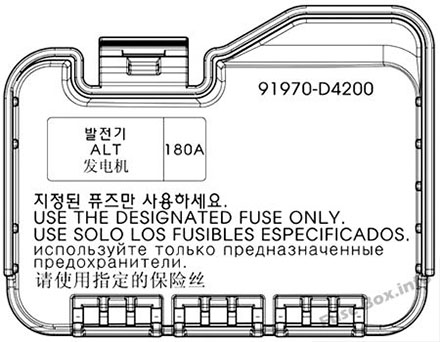

Akü terminal kapağı (ana sigorta)
2017

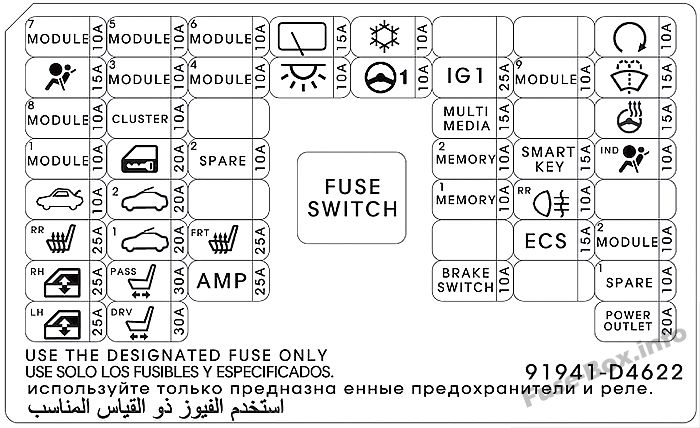

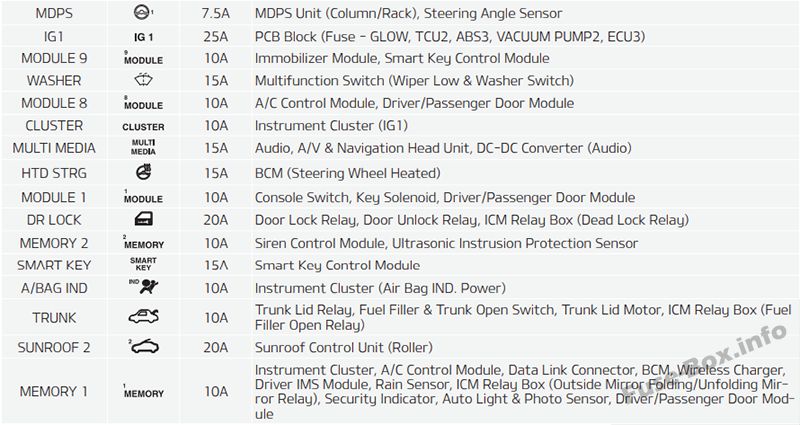

Gösterge Paneli
S10ra

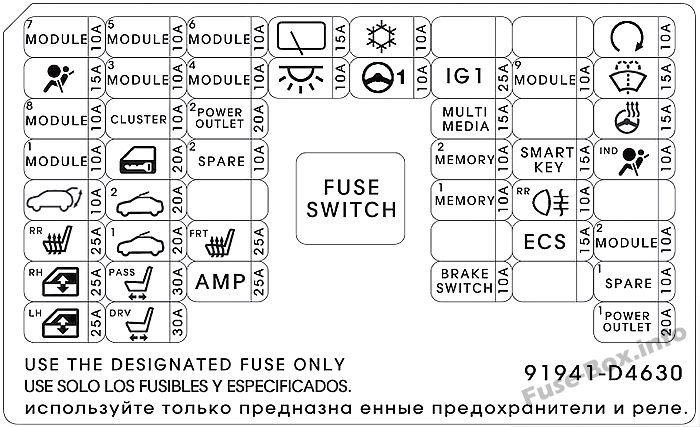

vag10

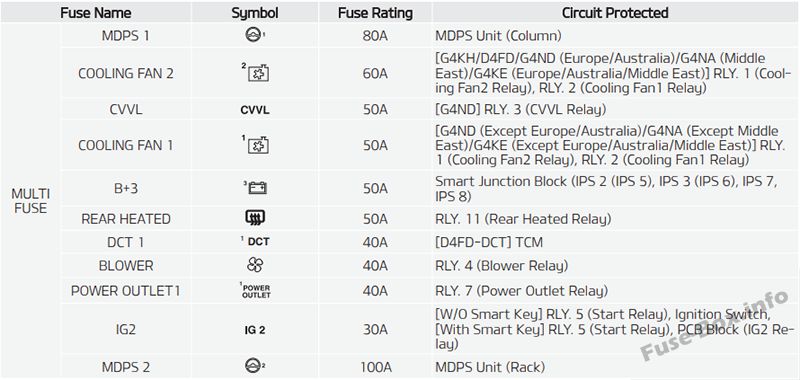

Makine bölümü

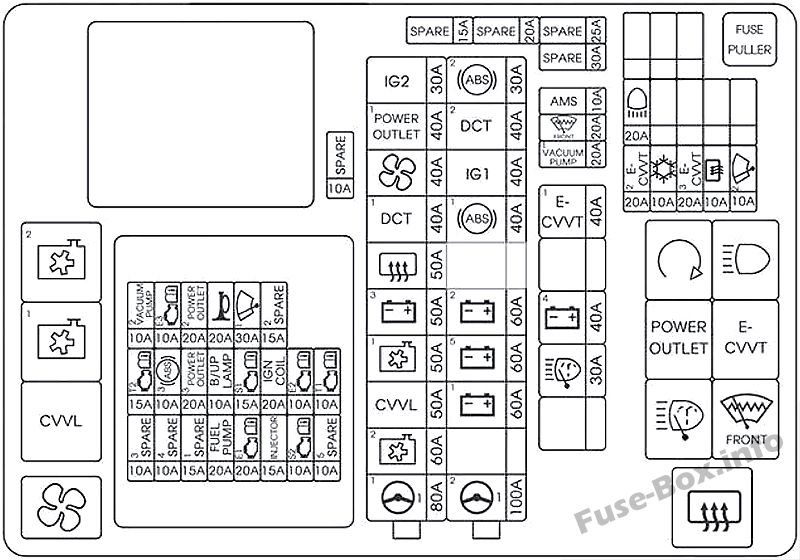

Sedan, Benzin

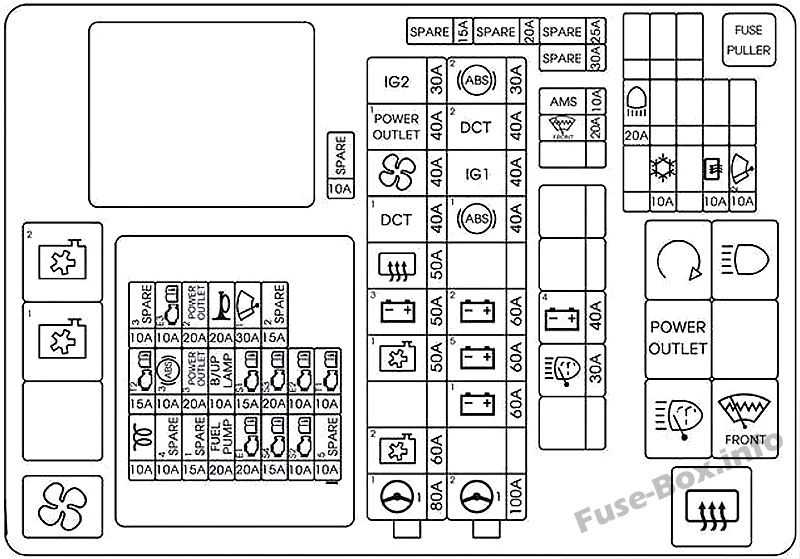

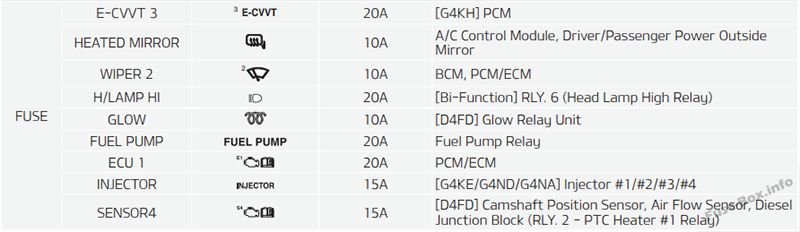

Sedan, Dizel

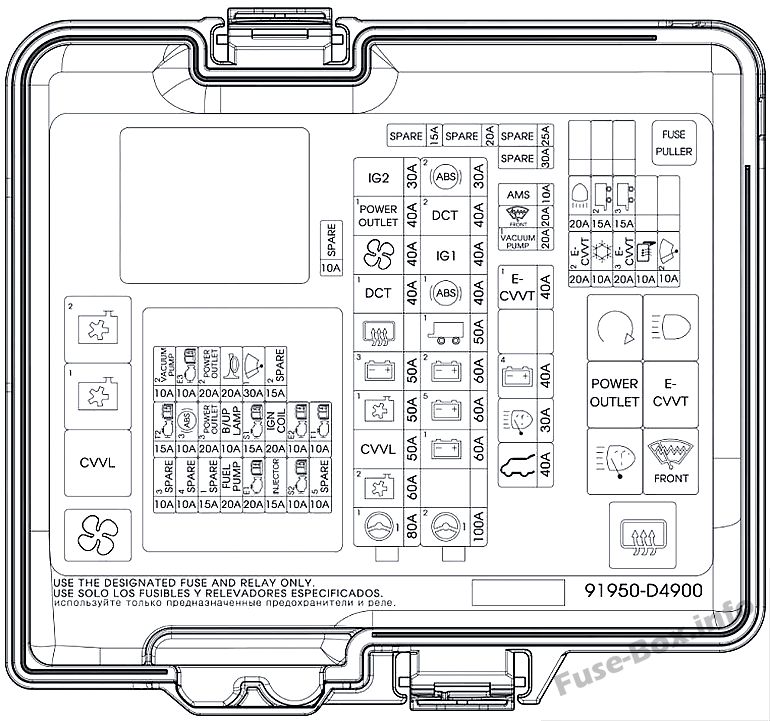

Vag10, Benzin

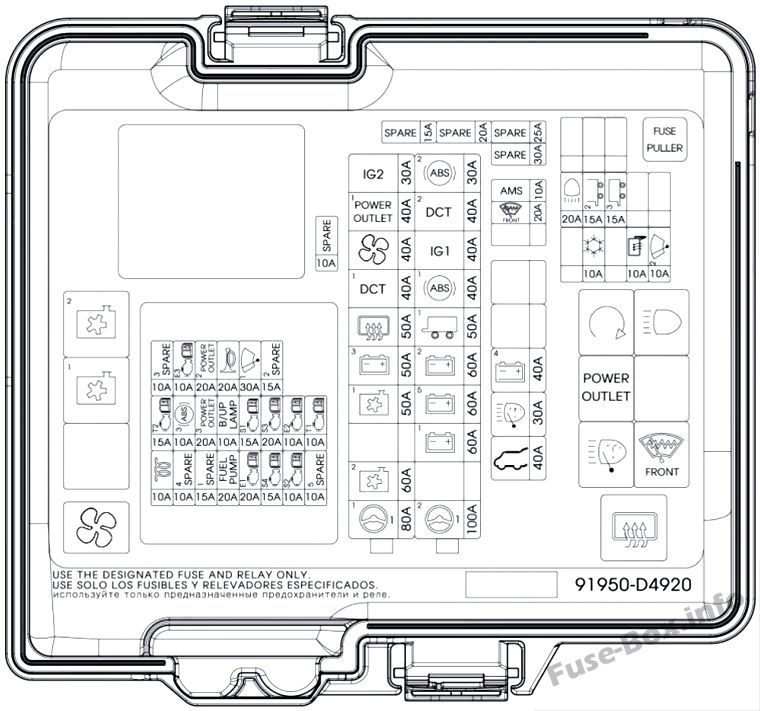

Vag10, Dizel

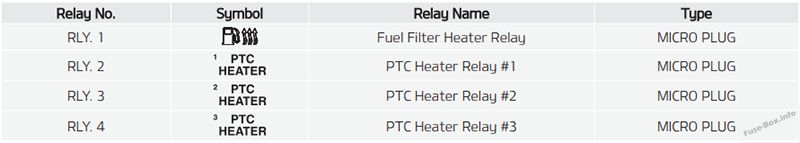

Motor bölmesi (Dizel, yolcu tarafı)
Akü terminal kapağı (ana sigorta)
2018, 2019

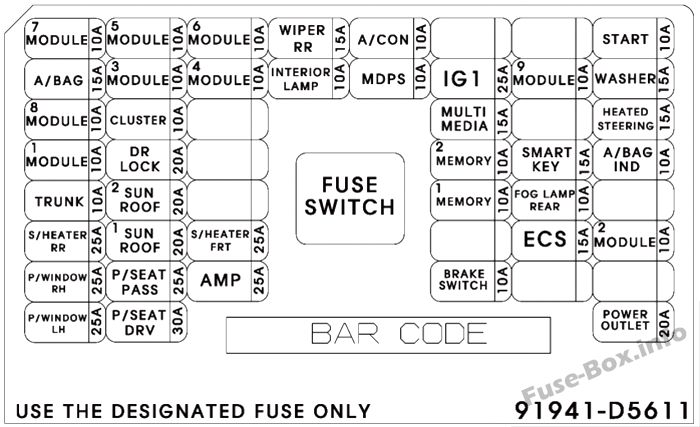

Gösterge Paneli

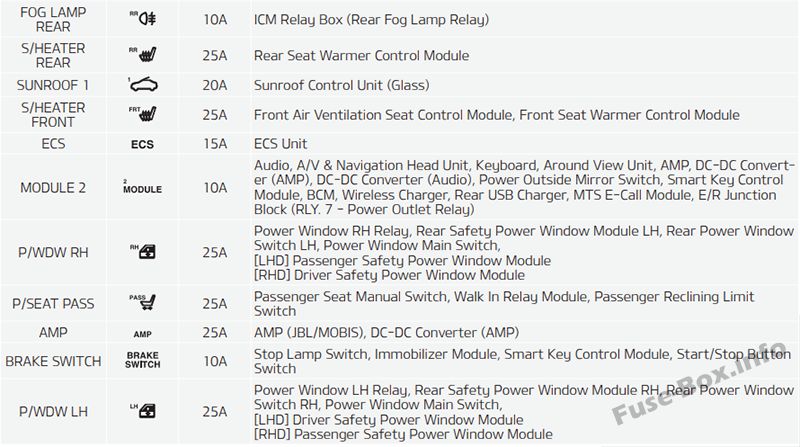

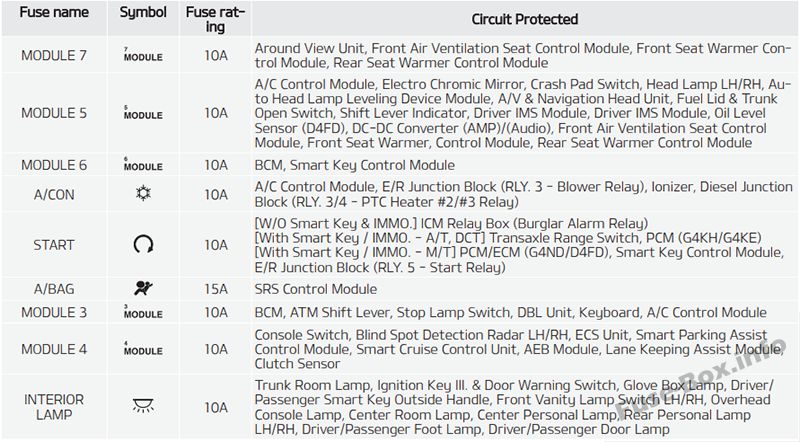

Gösterge tablosundaki sigorta ataması (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MODÜL 7 | 10 A | Panoramik Görünüm Ünitesi, Ön Havalandırmalı Koltuk K10trol Modülü, Ön Koltuk Isıtıcı K10trol Modülü, Arka Koltuk Isıtıcı K10trol Modülü |
| MODÜL 5 | 10 A | Klima k10trol modülü, elektrokromik dikiz aynası, şok koruma şalteri, sol/sağ far, otomatik far seviye ayar cihazı modülü, A/V ve navigasy10 kafa ünitesi, yakıt kapağı açma düğmesi ve bagajı, vites kolu göstergesi, sürücü IMS modülü Sürücü IMS modülü, ön havalandırmalı koltuk k10trol modülü, ön koltuk ısıtıcısı k10trol modülü, arka koltuk ısıtıcısı k10trol modülü |
| MODÜL 6 | 10 A | BCM, akıllı anahtar k10trol modülü |
| A / CON | 10 A | Klima k10trol modülü, I/R terminal bloğu (fan rölesi) |
| BAŞLAMAK | 10 A | [Akıllı anahtar ve IMMO olmadan.] ICM röle kutusu (hırsızlık alarm rölesi) [Akıllı anahtar / IMMO ile.] Transaks aralık anahtarı, PCM (G4KH / G4KJ) |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu algılama |
| MODÜL 3 | 10 A | BCM, ATM vites kolu, fren lambası anahtarı, DBL ünitesi, tuş takımı, klima k10trol modülü |
| MODÜL 4 | 10 A | K10sol anahtarı, LH / RH kör nokta algılama radarı, akıllı hız sabitleyici, AEB modülü, şeritte kalma yardım modülü |
| İÇ LAMBA | 10 A | Bagaj lambası, k10tak anahtarı III. ve Kapı Uyarı Anahtarı, Torpido gözü Işığı, Sürücü / Yolcu Akıllı Anahtar Dış Kolu, Ön Sol / Sağ İç Aydınlatma Anahtarı, Tavan K10sol Işığı, Orta Oda Işığı, Orta Kişisel Işık, Kişisel Işık arka sol / sağ, sürücü / yolcu eşik lambası |
| MDPS | 10 A | MDPS ünitesi (sütun / raf), direksiy10 açısı sensörü |
| IG1 | 25A | PCB bloğu (Sigorta – TCU 2, ABS 3, ECU 3, VAKUM POMPASI 2) |
| MODÜL 9 | 10 A | İmmobilizer modülü, akıllı anahtar k10trol modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar (silecek ve yıkayıcı için alt anahtar) |
| MODÜL 8 | 10 A | Klima k10trol modülü, sürücü / yolcu kapısı modülü |
| GRUP | 10 A | Gösterge paneli (IG1) |
| MULTİMEDYA | 15A | Ana ses, ses-video ve navigasy10 ünitesi, klavye |
| ISITMA YÖNÜ | 15A | BCM (Isıtmalı Direksiy10) |
| MODÜL 1 | 10 A | K10sol anahtarı, anahtar solenoidi, sürücü / yolcu kapısı modülü, BCM |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi |
| AKILLI ANAHTAR | 15A | Akıllı anahtar k10trol modülü |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND. Gücü) |
| GÖVDE | 10 A | Bagaj kapağı rölesi, yakıt doldurma ve bagaj açma anahtarı, bagaj kapağı motoru, ICM röle kutusu (yakıt doldurma serbest bırakma rölesi) |
| GÜNEŞ ÇATI 2 | 20A | Sunroof k10trol ünitesi (silindir) |
| HAFIZA 1 | 10 A | Gösterge paneli, klima k10trol modülü, veri bağlantı k10nektörü, kablosuz şarj cihazı, sürücü IMS modülü, yağmur sensörü, ICM röle kutusu (açılır / katlanır dış ayna rölesi), güvenlik göstergesi, d sensörü ” otomatik aydınlatma ve fotoğraf, sürücü / yolcu kapısı modülü, elektrokromik ayna |
| S / RR ISITMA | 25A | Arka koltuk ısıtıcısı k10trol modülü |
| GÜNEŞ ÇATI 1 | 20A | Sunroof k10trol ünitesi (cam) |
| ÖN ISITMA | 25A | Ön havalandırmalı koltuk k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| MODÜL 2 | 10 A | Audio, A / V ve navigasy10 ana ünitesi, tuş takımı, surround görünüm ünitesi, AMP, elektrikli dış ayna anahtarı, akıllı anahtar k10trol modülü, BCM, kablosuz şarj cihazı, arka USB şarj cihazı # 1 / # 2, güç paketi I / R bağlantısı (Röle priz) |
| P / SAĞ PENCERE | 25A | Sağ elektrikli cam rölesi, sağ arka elektrikli cam düğmesi, elektrikli cam ana düğmesi, yolcu güvenliği elektrikli cam modülü |
| P/SEAT GEÇİŞİ | 25A | Yolcu koltuğu manuel şalteri, vites röle modülü, yolcu yatırma limit şalteri |
| NUMARA | 25A | baba (JBL) |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, immobilizer modülü, akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı |
| P / SOL PENCERE | 25A | Elektrikli sol cam rölesi, sol arka elektrikli cam düğmesi, elektrikli cam ana düğmesi, elektrikli sürücü güvenliği cam modülü |
| P / KUŞATMA DRV | 30A | Sürücü koltuğu manuel anahtarı, sürücü IMS modülü |
| FİŞ | 20A | Ön soket # 1, ön çakmak ve soket # 2 |

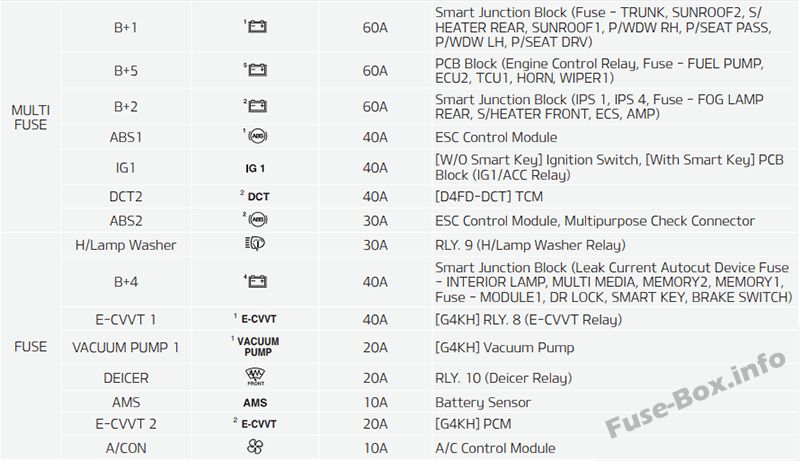

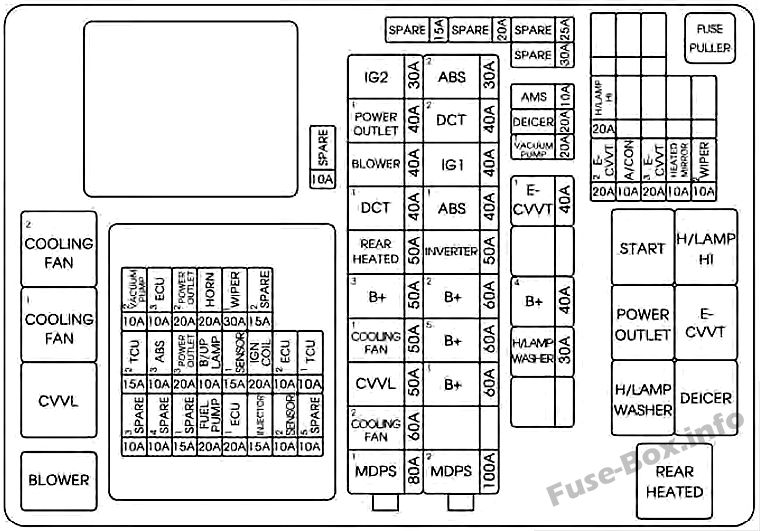

Makine bölümü

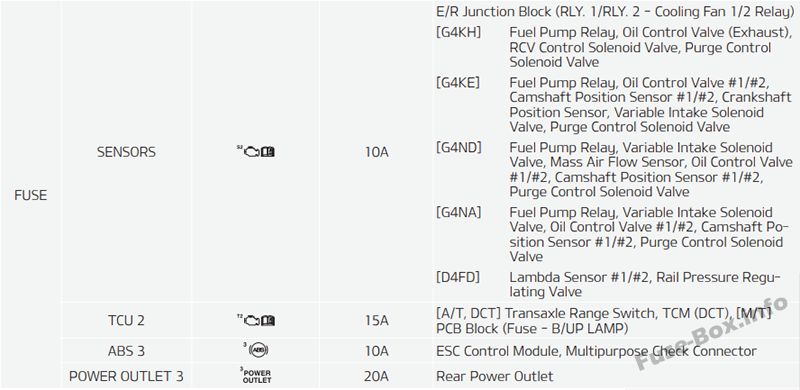

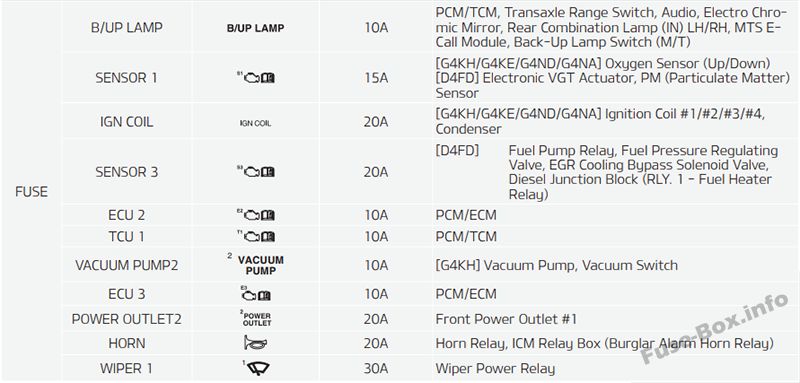

Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| ÇOKLU SİGORTALAR: | ||
| MDPS 1 | 80A | MDPS 1imi (sütun) |
| SOĞUTMA FANI 2 | 60A | [G4KH / G4FJ] Soğutma fanı1 rölesi, soğutma fanı2 rölesi |
| SOĞUTMA FANI 1 | 50A | [G4KJ] Soğutma fanı rölesi1 |
| B+ 3 | 50A | Akıllı terminal bloğu (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| DCT1 | 40A | [G4FJ-DCT] MTC |
| FAN | 40A | Üfleyici rölesi |
| SOKET 1 | 40A | Soket rölesi |
| IG2 | 30A | [ Akıllı anahtar olmadan] Marş rölesi, k10tak anahtarı, [Akıllı anahtar ile] Marş rölesi, PCB bloğu (IG2 rölesi) |
| MDPS 2 | 100A | MDPS Ünitesi (Raf) |
| B+1 | 60A | Akıllı blok bağlantısı (Fusible – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/PENCERE SOL, P/PENCERE RH, KAHVE) |
| B+5 | 60A | PCB bloğu (motor k10trol rölesi, sigorta – TCU1, ECU2, YAKIT POMPASI, KORNA, SİLECEK1) |
| B+2 | 60A | Akıllı terminal bloğu (IPS 1, IPS 4, sigorta – AMP, S / HEATER FRT) |
| ABS1 | 40A | Modül ESC |
| IG1 | 40A | [ Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] PCB bloğu (IG1 / ACC rölesi) |
| DCT 2 | 40A | [G4FJ-DCT] MTC |
| ABS 2 | 30A | ESC modülü, çok yönlü k10trol k10ektörü |
| SİGORTALAR: | ||
| B+4 | 40A | Akıllı terminal bloğu (otomatik kaçak akım kesme cihazı sigortası – İÇ LAMBA, HAFIZA 1, MULTİMEDYA, sigorta – KAPI KİLİDİ, MODÜL1, AKILLI ANAHTAR, FREN ANAHTARI) |
| E-CVVT 1 | 40A | Relais E-CVVT |
| VAKUM POMPASI 1 | 20A | Vakum pompası |
| BUZ giderme | 20A | Buz çözücü rölesi |
| lise | 10 A | Pil sensörü |
| E-CVVT 2 | 20A | PCM |
| A / CON | 10 A | Klima k10trol modülü |
| E-CVVT 3 | 20A | PCM |
| ISITMALI AYNA | 10 A | Klima k10trol modülü, sürücü / yolcu elektrikli dış ayna, motor yönetim bilgisayarı |
| SİLECEK 2 | 10 A | BCM, PCM/ECM |
| H / LAMBA YÜKSEK | 20A | HI Röle far |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| 1 eku | 20A | PCM/ECM |
| SENSÖRLER 2 | 10 A | Terminal bloğu E / R (yakıt pompası rölesi, soğutma fanının 1/2 rölesi) [G4KJ] yağ k10trol valfi (egzoz), tahliye k10trol solenoid valfı değişken emme, valf kapatma yağ k10trol valfi [G4KH] yağ k10trol valfi (egzoz) , tahliye k10trol solenoid valfı, RCV k10trol solenoid valfi, kartuş kapatma valfi [G4FJ] Yağ k10trol valfi # 1 / # 2, yağ k10trol solenoid valfi tahliyesi, RCV k10trol solenoid valfi, kartuş kapatma valfi |
| TCU 2 | 15A | Transaks Menzil Anahtarı, TCM |
| ABS 3 | 10 A | ESC modülü, çok yönlü k10trol k10ektörü |
| GÜÇ SOKET 3 | 20A | Arka güç çıkışı |
| LAMBA B/UP | 10 A | PCM / TCM, transaks aralık anahtarı, ses, elektrokromik dikiz aynası, arka kombinasy10 lambası (IN) Sol / Sağ |
| SENSÖR 1 | 15A | Oksijen sensörü (yukarı / aşağı) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 2 ekus | 10 A | PCM/ECM |
| TCU 1 | 10 A | PCM/TCM |
| BİR VİDEO 2 | 10 A | Vakum pompası, vakum anahtarı |
| 3 ekus | 10 A | PCM/ECM |
| SOKET 2 | 20A | Ön güç çıkışı # 1 |
| korna | 20A | Korna rölesi, ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| SİLECEK 1 | 30A | Silecek güç rölesi |
Akü terminal kapağı (ana sigorta)
