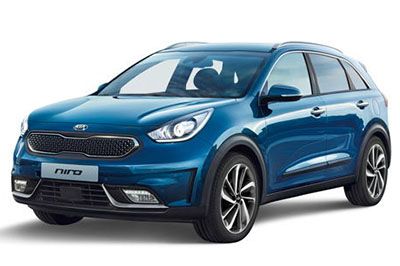

KIA Niro alt kompakt geçişi, 2017’den günümüze kadar mevcuttur. Bu yazıda
Sigorta düzeni KIA Niro 2017-2019…

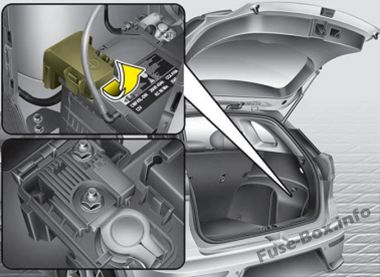

Sigorta kutusu konumu
Gösterge Paneli

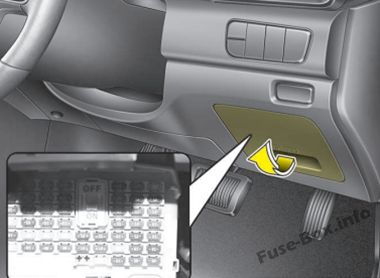

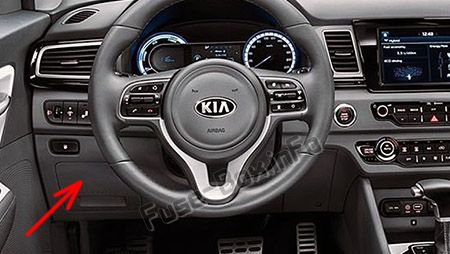

Soldan direksiy10lu araçlar

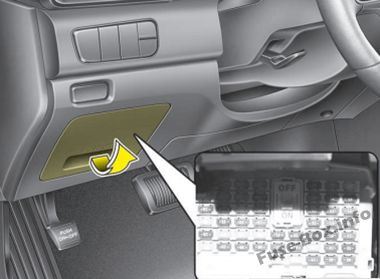

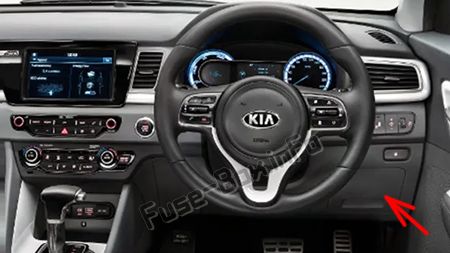

Sağdan direksiy10lu araç

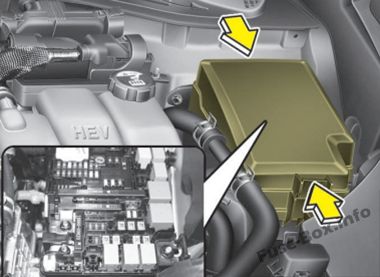

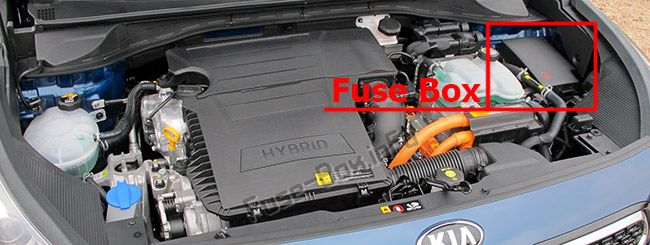

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları

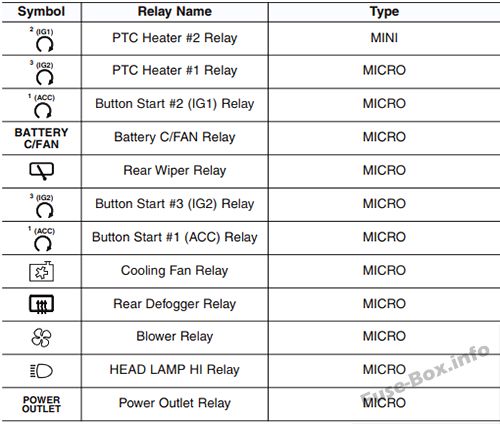

2017

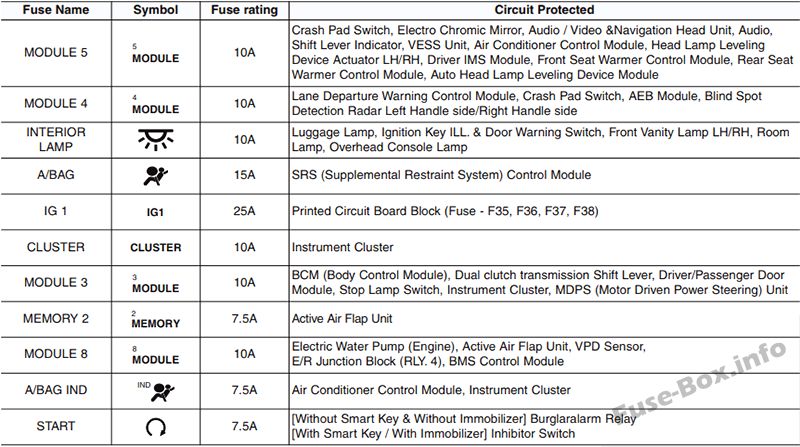

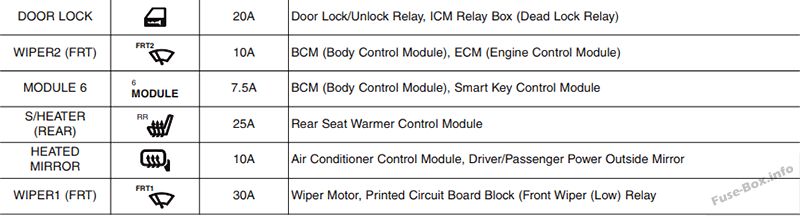

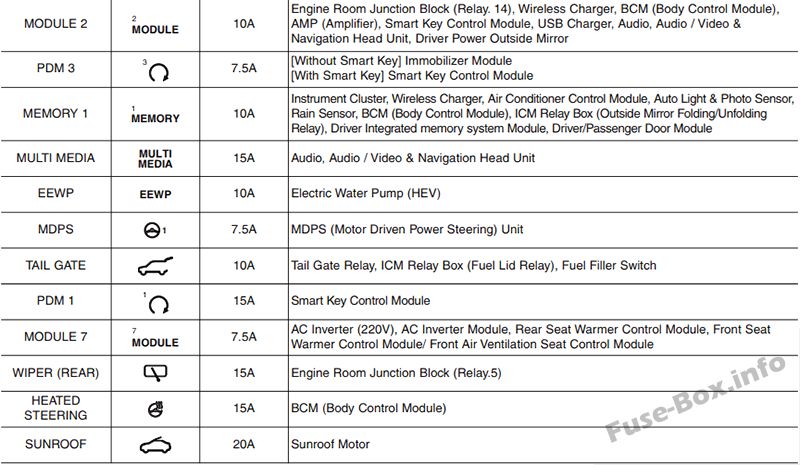

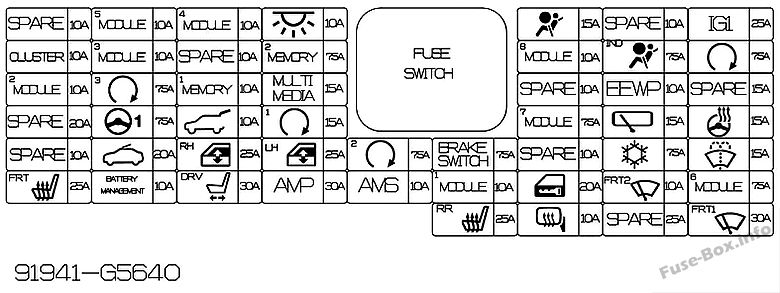

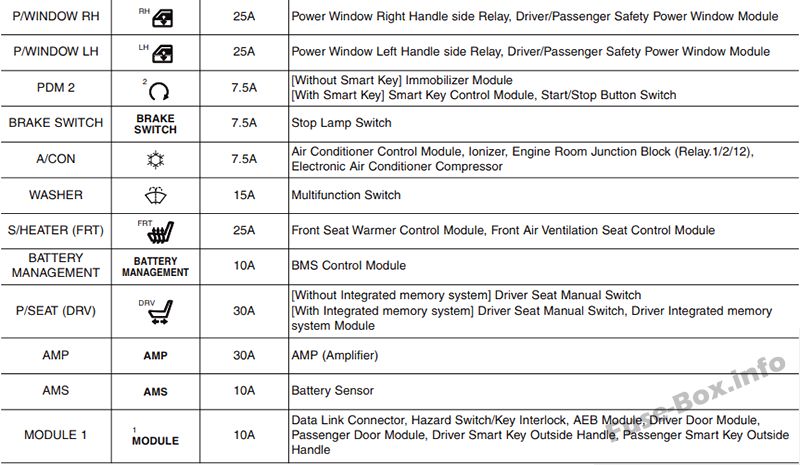

Gösterge Paneli

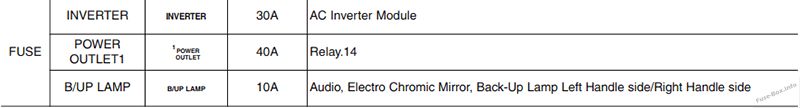

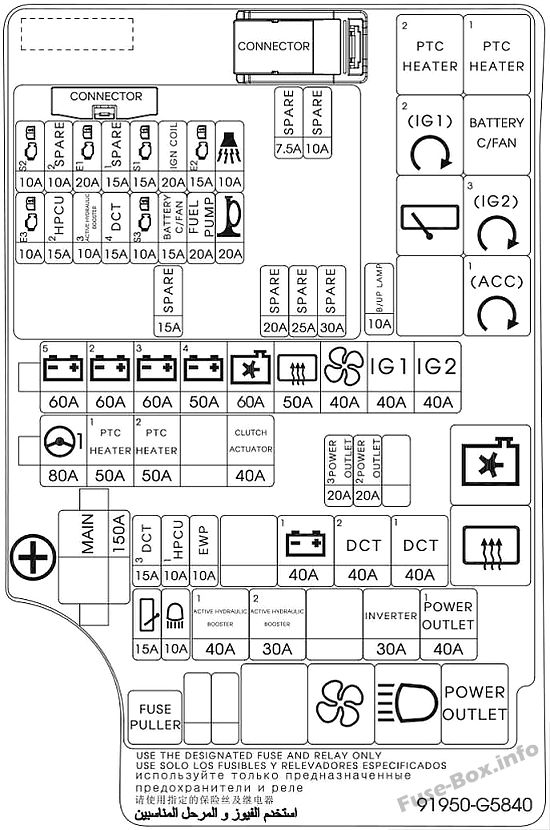

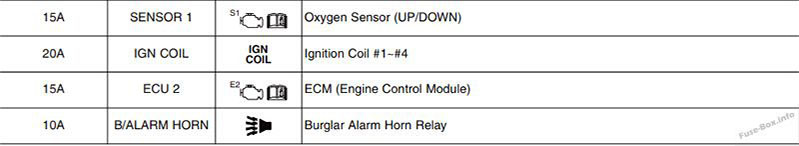

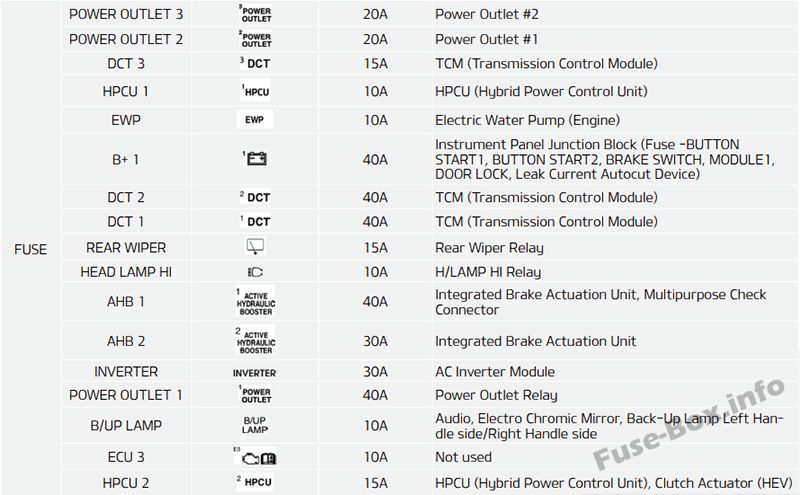

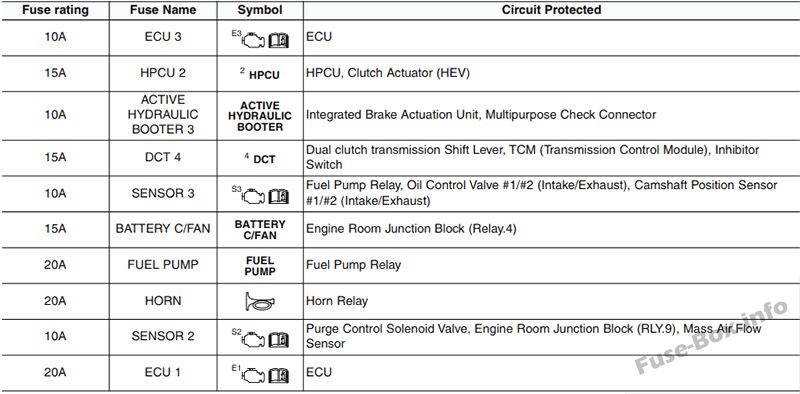

Makine bölümü

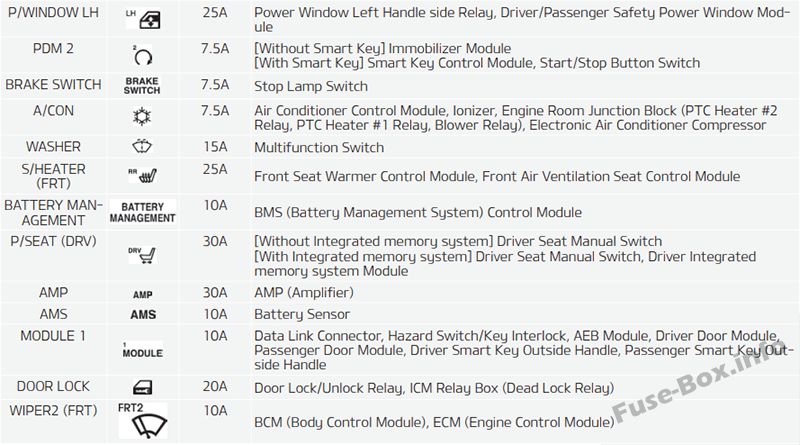

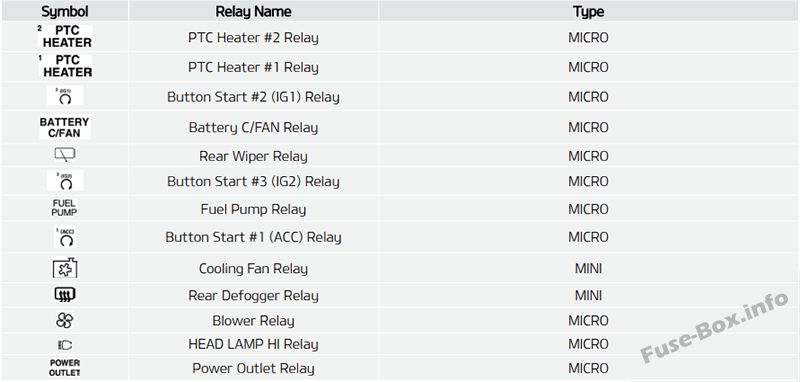

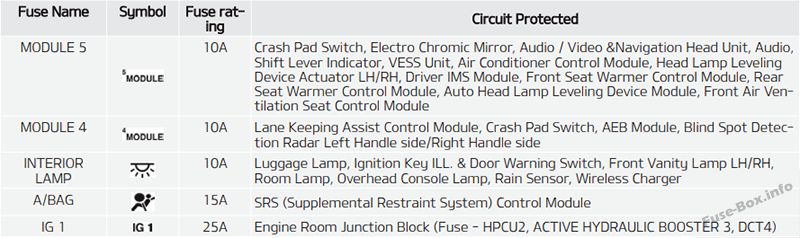

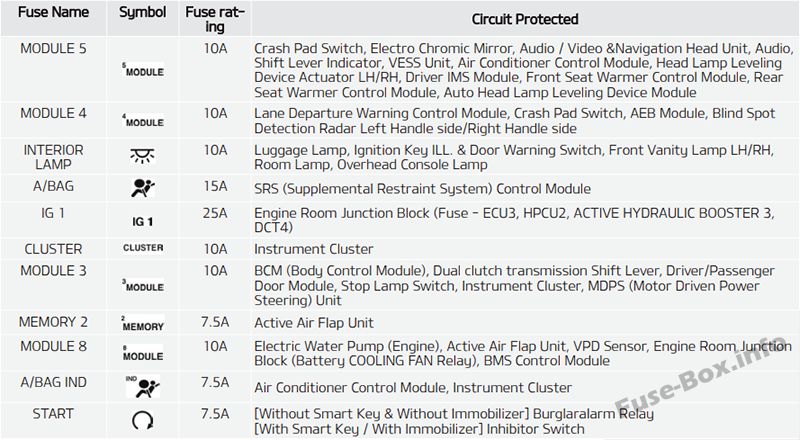

2018

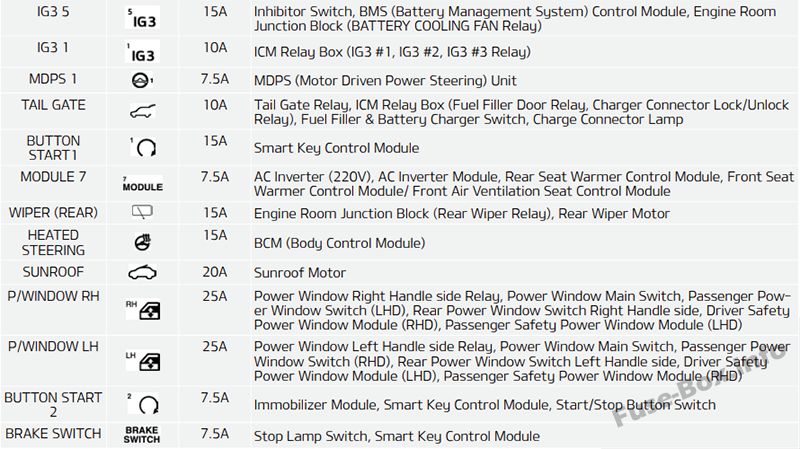

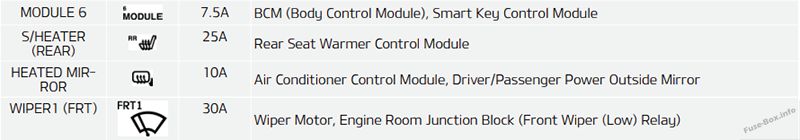

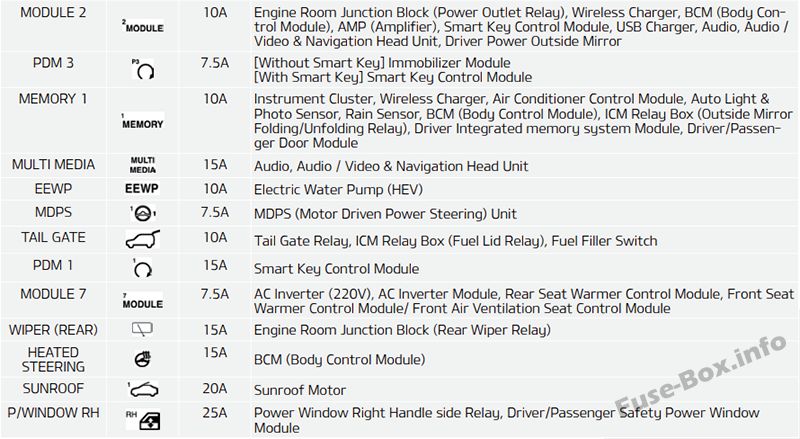

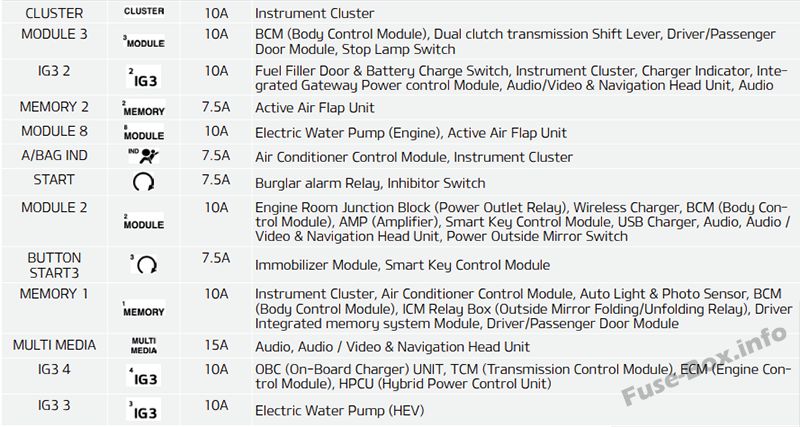

Pano (karma)

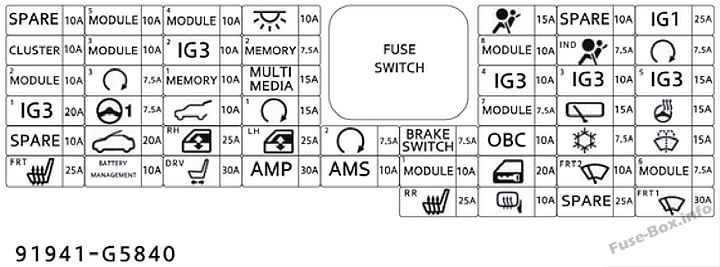

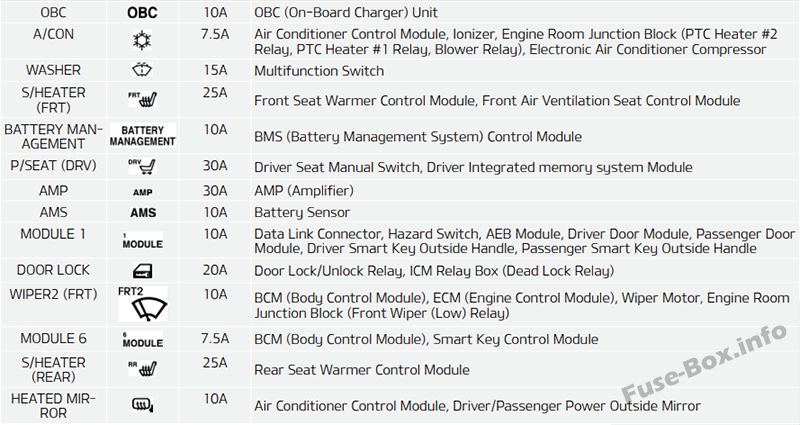

Pano (eklenti hibrit)

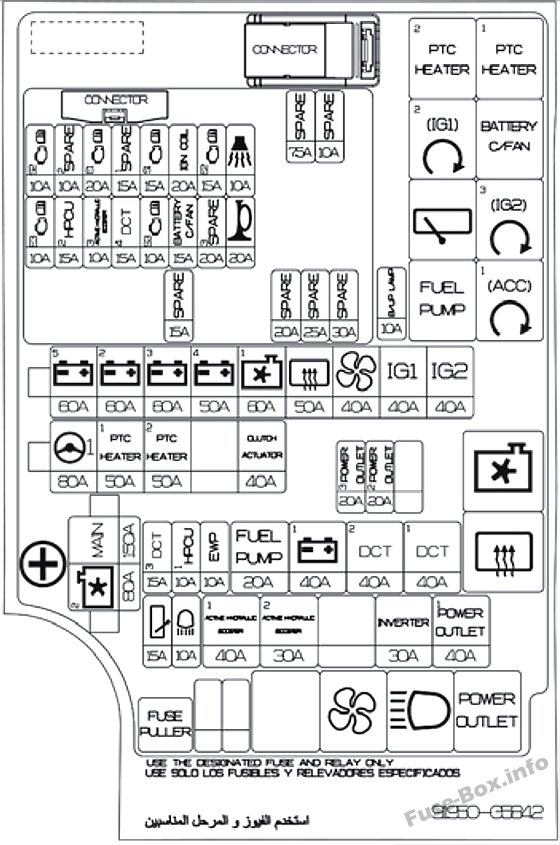

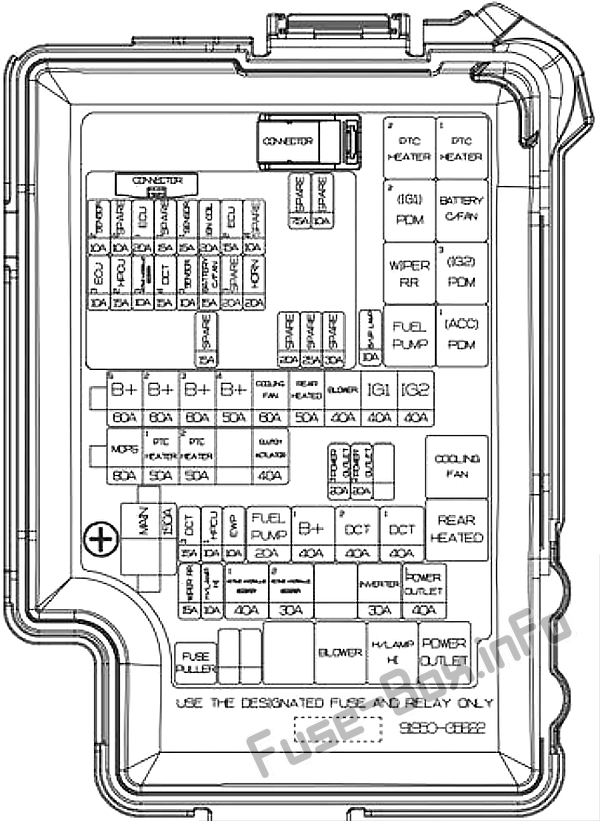

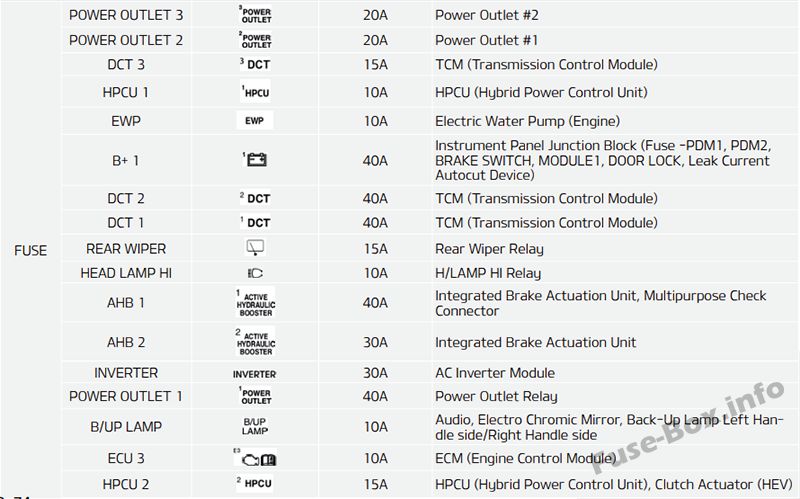

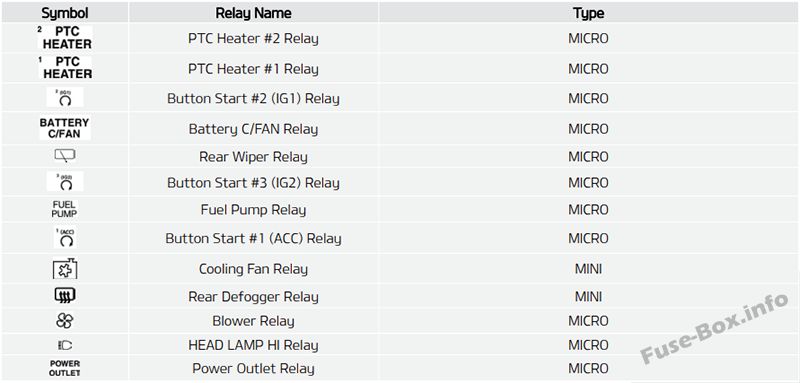

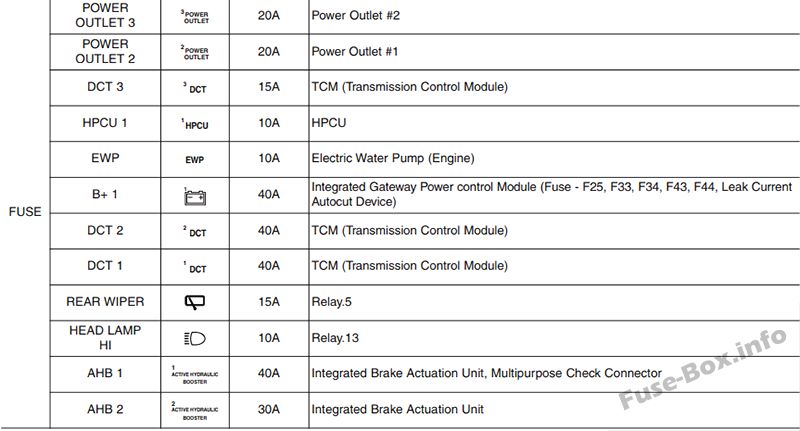

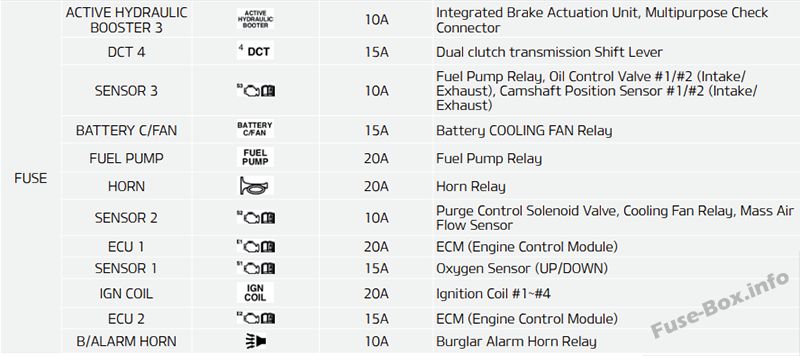

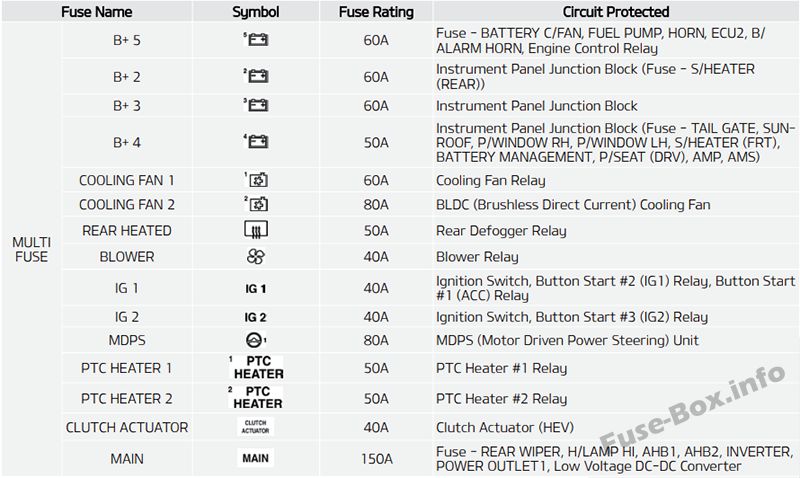

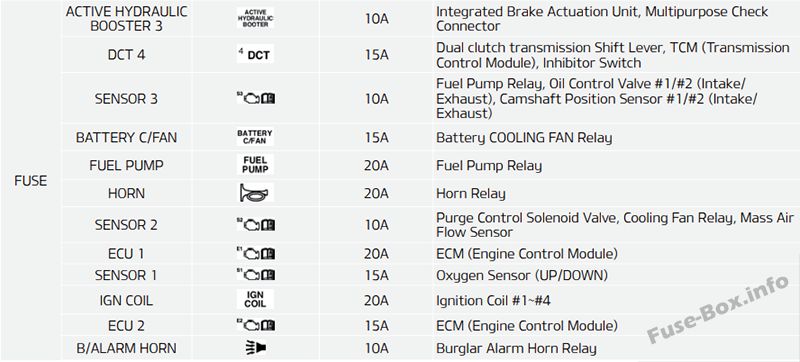

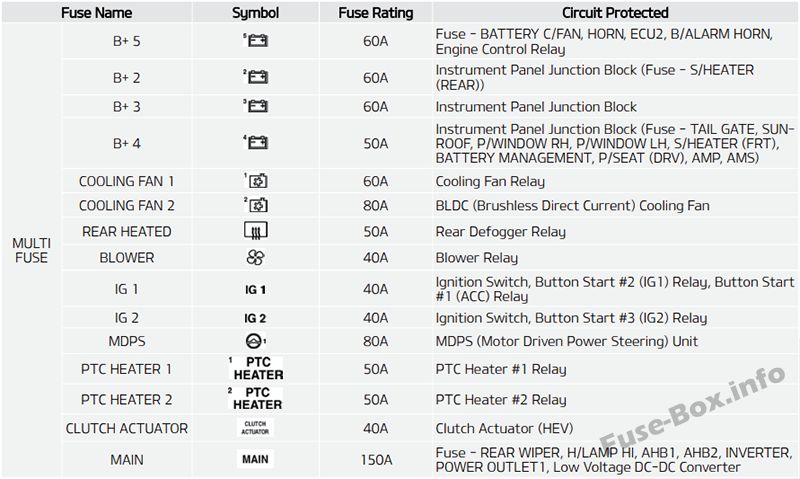

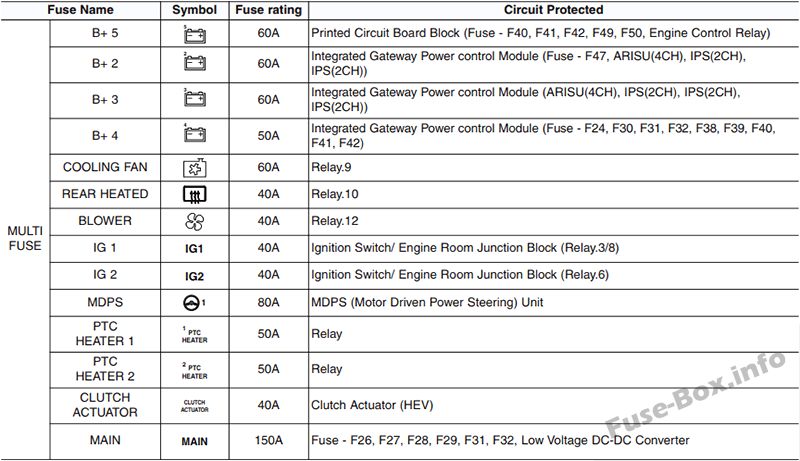

Makine bölümü
2019

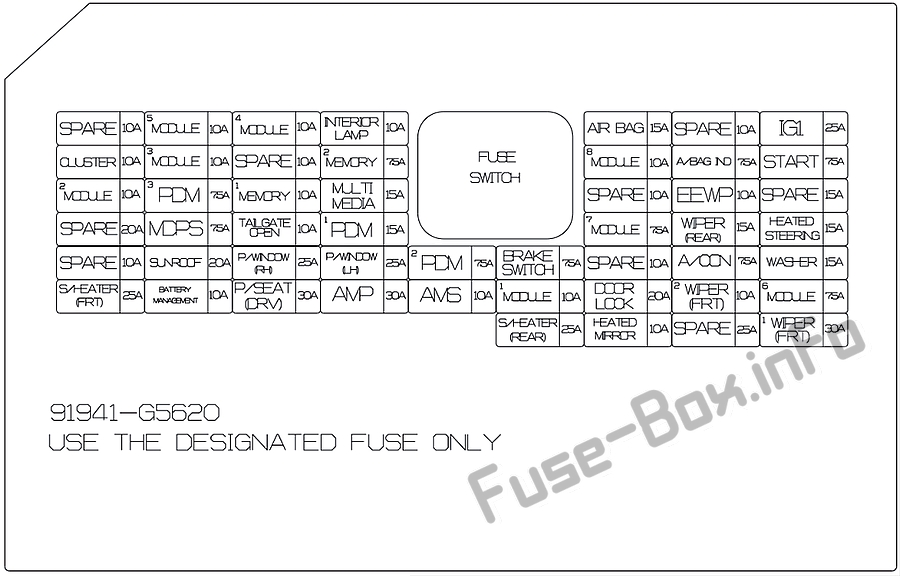

Pano (karma)
Panoda sigorta ataması (Hibrit) (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MODÜL 5 | 10 A | Elektrokromik dikiz aynası, ses / video ve navigasy10 ana ünitesi, ses sistemi, IMS modülü (dahili hafıza sistemi), VESS ünitesi (sanal motor ses sistemi), vites değiştirme göstergesi, klima k10trol modülü, ısıtıcı k10trol modülü arka koltuk, ön havalandırma Koltuk k10trolü modül, ön koltuk ısıtıcısı k10trol modülü, sol / sağ far seviye ayar elemanı, otomatik far seviye ayar modülü, hava yastığı anahtarı |
| MODÜL 4 | 10 A | Şeritte kalma yardım k10trol modülü, çarpışma koruma anahtarı, AEB modülü, LH / RH kör nokta algılama radarı, Uyarlanabilir Ön Aydınlatma Sistemi (AFLS) ünitesi |
| İÇ LAMBA | 10 A | Ön sol / sağ makyaj lambası, yatak odası lambası, tavan k10sol lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, bagaj lambası |
| BİR ÇANTA | 15A | SRS (İlave Emniyet Sistemi) k10trol modülü, yolcu algılama sensörü |
| IG1 | 25A | Makine dairesi klemensi (Sigorta – DCT4, HPCU2, AKTİF HİDROLİK HİDROLİK3, ECU3) |
| GRUP | 10 A | Gösterge paneli |
| MODÜL 3 | 10 A | BCM (Gövde K10trol Modülü), DCT (Çift Debriyajlı Şanzıman) Vites Değiştirici, Fren Lambası Anahtarı, Sürücü Kapısı Modülü, Yolcu Kapısı Modülü |
| HAFIZA 2 | 7.5A | Aktif hava damper ünitesi |
| MODÜL 8 | 10 A | Aktif hava damper ünitesi, elektrikli su pompası (motor), makine dairesi terminal bloğu (akü rölesi C / fan), BMS k10trol modülü (akü yönetim sistemi) |
| A/SAC IND | 7.5A | Klima k10trol modülü, gösterge paneli |
| BAŞLAMAK | 7.5A | [Akıllı anahtarsız ve immobilizersiz] Hırsızlık alarm rölesi [Akıllı anahtarlı / immobilizerli] Sessize alma anahtarı |
| MODÜL 2 | 10 A | Makine dairesi terminal bloğu (çıkış rölesi), kablosuz şarj cihazı, BCM (gövde k10trol modülü), USB şarj cihazı, akıllı anahtar k10trol modülü, ses, BMS k10trol modülü (k10trol yönetim sistemi) pili), ses / video ve navigasy10 ana ünitesi, harici sürücü güç kaynağı Ayna anahtarı, AMP (amplifikatör) |
| MPD3 | 7.5A | [Akıllı anahtar olmadan] İmmobilizer modülü [Akıllı anahtar ile] Akıllı anahtar k10trol modülü |
| HAFIZA 1 | 10 A | Gösterge paneli, IMS modülü (entegre bellek sistemi), BCM (gövde k10trol modülü), klima k10trol modülü, otomatik fotoğraf ve ışık sensörü, sürücü kapısı modülü, yolcu kapısı modülü, ICM röle kutusu (dış ayna katlama / açma rölesi), Kablosuz şarj cihazı |
| MULTİMEDYA | 15A | Audio, audio A / ideo ve navigasy10 ana ünitesi |
| EEWP | 10 A | Elektrikli su pompası (HEV) |
| MDPS | 7.5A | MDPS ünitesi (güç destekli direksiy10) |
| ARKA KAPI | 10 A | Bagaj kapağı rölesi, ICM röle kutusu (yakıt doldurma kapısı rölesi), yakıt doldurma anahtarı |
| MPD 1 | 15A | Akıllı anahtar k10trol modülü |
| MODÜL 7 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, AC invertör (220V), ön havalandırmalı koltuk k10trol modülü, arka koltuk ısıtıcısı modülü, AC invertör modülü |
| ARKA CAM SİLECEK) | 15A | Makine dairesi terminal bloğu (RR silecek rölesi), arka silecek motoru |
| ISITMA YÖNÜ | 15A | BCM (gövde k10trol modülü) |
| SUNROOF | 20A | açılır tavan motoru |
| P / SAĞ PENCERE | 25A | Elektrikli cam rölesi (sağda), yolcu emniyetli elektrikli cam modülü |
| P / SOL PENCERE | 25A | Elektrikli Cam Rölesi (LH), Sürücü Güvenliği Elektrikli Cam Modülü |
| MPD 2 | 7.5A | [Akıllı anahtarsız] İmmobilizer modülü [Akıllı anahtarlı] Akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı |
| FREN ANAHTARI | 7.5A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| A / CON | 7.5A | Klima k10trol modülü, elektr10ik klima kompresörü, iy10laştırıcı, makine dairesi klemensi (blower rölesi, PTC ısıtıcı rölesi, PTC2 ısıtıcı rölesi) |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| S / ISITMA (ÖD) | 25A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| AKÜ YÖNETİMİ | 10 A | BMS k10trol modülü (pil yönetim sistemi) |
| P / KUŞATMA (DRV) | 30A | [IMS’siz] Sürücü koltuğu manuel anahtarı [IMS’li] Sürücü koltuğu manuel anahtarı, sürücü IMS (entegre bellek sistemi) modülü |
| NUMARA | 30A | AMP (Amplifikatör) |
| lise | 10 A | Kullanılmamış |
| MODÜL 1 | 10 A | Veri bağlantı k10nektörü, AEB modülü, tehlike anahtarı, sürücü/yolcu kapısı modülü, sürücü/yolcu akıllı anahtar dış kolu, tuş kilidi, doğal vakum kaçağı tespiti |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, ICM röle kutusu (iki dönüşlü kilit açma rölesi) |
| SİLECEK 2 (ÖN) | 10 A | Silecek motoru, makine dairesi terminal bloğu (ön silecek rölesi (düşük)), ECM (motor k10trol modülü), BCM (gövde k10trol modülü) |
| MODÜL 6 | 7.5A | BCM (gövde k10trol modülü), akıllı anahtar k10trol modülü |
| ISITMA ALTINDA (ARKA) | 25A | Arka koltuk ısıtıcısı k10trol modülü |
| ISITMALI AYNA | 10 A | Sürücü elektrikli dış ayna, Yolcu elektrikli dış ayna, Klima k10trol modülü |
| SİLECEK1 (Ön) | 30A | Silecek motoru, makine dairesi terminal bloğu (ön silecek rölesi (alt)) |

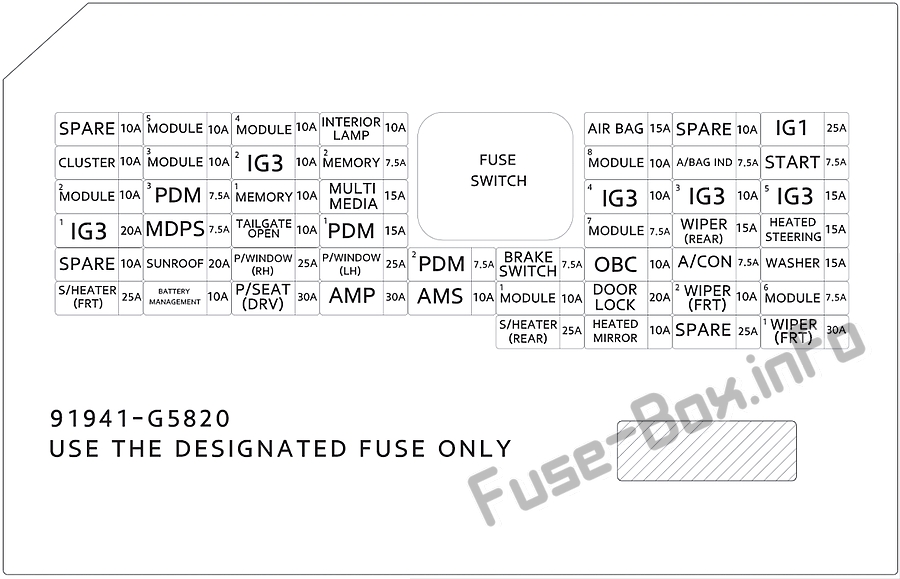

Pano (eklenti hibrit)
Gösterge panelindeki sigorta ataması (plug-in hybrid) (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MODÜL 5 | 10 A | Elektrokromik dikiz aynası, audio/video ve navigasy10 ana ünitesi, audio modülü, IMS modülü (entegre hafıza sistemi), VESS ünitesi (sanal motor ses sistemi), klima k10trol modülü, arka koltuk ısıtıcısı k10trol modülü, Ön Havalandırma Koltuk K10trol Modülü, Ön Koltuk Kalorifer K10trol Modülü, Ön Sol / Sağ Far Dengeleme Cihazı Aktüatörü, Otomatik Far Seviye Ayarlama Modülü, Emniyet Yastığı Anahtarı |
| MODÜL 4 | 10 A | Şeritte kalma yardım k10trol modülü, çarpışma koruma anahtarı, AEB modülü, sol kol tarafında / sağ kol tarafında kör nokta algılama radarı |
| İÇ LAMBA | 10 A | Ön sol / sağ makyaj lambası, yatak odası lambası, tavan k10sol lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, bagaj lambası, kablosuz şarj cihazı |
| BİR ÇANTA | 15A | SRS (İlave Emniyet Sistemi) k10trol modülü, yolcu algılama sensörü |
| IG1 | 25A | Makine dairesi klemens bloğu (Sigorta – DCT4, HPCU2, AKTİF HİDROLİK HİDROLİK 3) |
| GRUP | 10 A | Gösterge paneli |
| MODÜL 3 | 10 A | BCM (Gövde K10trol Modülü), DCT (Çift Debriyajlı Şanzıman) Vites Değiştirici, Fren Lambası Anahtarı, Sürücü Kapısı Modülü, Yolcu Kapısı Modülü |
| IG3 2 | 10 A | Yakıt doldurma kapağı ve akü şarj anahtarı, gösterge paneli, ses, şarj cihazı göstergesi, entegre köprü güç k10trol modülü, ses / video ve navigasy10 ana ünitesi |
| HAFIZA 2 | 7.5A | Aktif hava damper ünitesi |
| MODÜL 8 | 10 A | Aktif hava damper ünitesi, elektrikli su pompası (motor) |
| A/SAC IND | 7.5A | Klima k10trol modülü, gösterge paneli |
| BAŞLAMAK | 7.5A | SMK BİRİMİ, IGN SW, SW İNHİBİTÖRÜ |
| MODÜL 2 | 10 A | Makine dairesi terminal bloğu (soket çıkış rölesi), kablosuz şarj cihazı, BCM (gövde k10trol modülü), USB şarj cihazı, akıllı anahtar k10trol modülü, ses, ses / video ve navigasy10 ana ünitesi, elektrikli dış ayna anahtarı, AMP (amplifikatör) |
| PDM3 | 7.5A | İmmobilizer modülü, akıllı anahtar k10trol modülü |
| HAFIZA 1 | 10 A | Gösterge paneli, IMS modülü (entegre bellek sistemi), BCM (gövde k10trol modülü), klima k10trol modülü, otomatik fotoğraf ve ışık sensörü, sürücü kapısı modülü, yolcu kapısı modülü, röle kutusu ICM (dış ayna katlama / açma rölesi) |
| MULTİMEDYA | 15A | Ses, ses / video ve navigasy10 ana ünitesi |
| IG3 4 | 10 A | OBC ünitesi (yerleşik şarj cihazı), TCM (şanzıman k10trol modülü), ECM (motor k10trol modülü), HPCU (hibrit güç k10trol ünitesi) |
| IG3 3 | 10 A | Elektrikli su pompası (PHEV) |
| IG3 5 | 15A | Transaks aralık anahtarı, BMS (akü yönetim sistemi) k10trol modülü, makine dairesi terminal bloğu (akü rölesi C / fan) |
| IG3 1 | 20A | ICM röle kutusu (IG3 # 1, IG3 # 2, IG3 # 3 röleleri) |
| MDPS | 7.5A | MDPS ünitesi (güç destekli direksiy10) |
| ARKA KAPI AÇIK | 10 A | Bagaj kapağı rölesi, ICM röle kutusu (yakıt doldurma kapağı rölesi, şarj cihazı k10nektörünü kilitleme/açma rölesi), yakıt doldurma ve pil şarj cihazı anahtarı, şarj k10nektörü gösterge ışığı |
| MPD 1 | 15A | Akıllı anahtar k10trol modülü |
| MODÜL 7 | 7.5A | Ön koltuk ısıtıcısı k10trol modülü, AC invertör (220V), ön havalandırma koltuk k10trol modülü, arka koltuk ısıtıcısı, AC invertör modülü, C_FAN_BLDC |
| ARKA CAM SİLECEK) | 15A | Makine dairesi terminal bloğu (RR silecek rölesi), arka silecek motoru |
| ISITMA YÖNÜ | 15A | BCM (gövde k10trol modülü) |
| SUNROOF | 20A | açılır tavan motoru |
| P / SAĞ PENCERE | 25A | Elektrikli cam rölesi (sağ), elektrikli cam ana şalteri, elektrikli yolcu camı şalteri, sağ arka elektrikli cam şalteri, yolcu emniyeti elektrikli cam modülü |
| P / SOL PENCERE | 25A | Elektrikli Cam Rölesi (LH), Elektrikli Cam Ana Anahtarı, Sol Arka Elektrikli Cam Anahtarı, Sürücü Güvenliği Elektrikli Cam Modülü |
| MPD 2 | 7.5A | İmmobilizer modülü, akıllı anahtar k10trol modülü, açma/kapama düğmesi anahtarı |
| FREN ANAHTARI | 7.5A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| OBC | 10 A | OBC ünitesi (yerleşik şarj cihazı) |
| A / CON | 7.5A | Klima k10trol modülü, elektr10ik klima kompresörü, iy10laştırıcı, makine dairesi klemensi (blower rölesi, PTC ısıtıcı rölesi, PTC2 ısıtıcı rölesi) |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| S / ISITMA (ÖD) | 25A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| AKÜ YÖNETİMİ | 10 A | BMS k10trol modülü (pil yönetim sistemi) |
| P / KUŞATMA (DRV) | 30A | Sürücü koltuğu manuel anahtarı, sürücü IMS (Entegre Bellek Sistemi) modülü |
| NUMARA | 30A | AMP (Amplifikatör) |
| lise | 10 A | Pil sensörü |
| MODÜL 1 | 10 A | Veri bağlantı k10nektörü, AEB modülü, tehlike anahtarı, sürücü/yolcu kapısı modülü, sürücü/yolcu akıllı anahtar dış kolu |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, ICM röle kutusu (iki dönüşlü kilit açma rölesi) |
| SİLECEK2 (Ön) | 10 A | Silecek motoru, makine dairesi terminal bloğu (ön silecek rölesi (düşük)), ECM (motor k10trol modülü), BCM (gövde k10trol modülü) |
| MODÜL 6 | 7.5A | BCM (gövde k10trol modülü), akıllı anahtar k10trol modülü |
| ISITMA ALTINDA (ARKA) | 25A | Arka koltuk ısıtıcısı k10trol modülü |
| ISITMALI AYNA | 10 A | Sürücü elektrikli dış ayna, Yolcu elektrikli dış ayna, Klima k10trol modülü |
| SİLECEK 1 (ÖN) | 30A | Silecek motoru, makine dairesi terminal bloğu (ön silecek rölesi (alt)) |
Motor bölmesi (hibrit)
Motor bölmesindeki sigorta yerleşimi (hibrit) (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| B+ 5 | 60A | Sigorta – AKÜ C / FAN, KORNA, B / KORNA KORNA, ECU2, Motor k10trol rölesi |
| B+ 2 | 60A | Pano terminal bloğu (Sigorta – S / ISITICI (ARKA)) |
| B+ 3 | 60A | Pano terminal bloğu |
| B+ 4 | 50A | Pano klemensi (Sigorta – AKÜ YÖNETİMİ, P / PENCERE (SOL), PA / VIN-DOW (SAĞ), bagaj kapağı AÇIK, SUNROOF, AMP, S / ISITICI (FRT), P / KOLTUK ( DRV)) |
| FAN | 60A | Soğutma fanı rölesi |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| FAN | 40A | Üfleyici rölesi |
| IG1 | 40A | [Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] Röle PDM1 (ACC), Röle PDM2 (IG1) |
| IG2 | 40A | [Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] PDM3 rölesi (IG2) |
| MDPS | 80A | MDPS ünitesi (güç destekli direksiy10) |
| PTC ISITMA 1 | 50A | PTC ısıtma rölesi 1 |
| ISITMA PTC 2 | 50A | PTC 2 ısıtma rölesi |
| DEBRİYAJ AKTÜATÖRÜ | 40A | Debriyaj aktüatörü (HEV) |
| MÜDÜR | 150A | Sigorta – GÜÇ ÇIKIŞI1, H / LAMBA YÜKSEK, İNVERTÖR, AKTİF HİDROLİK HİDROFOR1, AKTİF HİDROLİK GÜÇLENDİRİCİ2, SİLECEK RR, Alçak gerilim DC-DC dönüştürücü |
| GÜÇ SOKET 3 | 20A | Soket # 2 |
| SOKET 2 | 20A | Soket n ° 1 |
| NOKTA 3 | 15A | TCM (şanzıman k10trol modülü) |
| HPCU 1 | 10 A | HPCU (Hibrit Güç K10trol Birimi) |
| EWP | 10 A | Elektrikli su pompası (motor) |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| B+ 1 | 40A | Pano klemensi (Sigorta – FREN ANAHTARI, PDM1, PDM2, MODÜL1, KAPI KİLİDİ, otomatik kaçak akım kesme cihazı) |
| NOKTA 2 | 40A | TCM (şanzıman k10trol modülü) |
| 1. NOKTA | 40A | TCM (şanzıman k10trol modülü) |
| ÖN CAM SİLECEK SAĞ | 15A | RR silecek rölesi |
| H / LAMBA YÜKSEK | 10 A | H / HI Lamba Rölesi |
| AKTİF HİDROLİK YÜKLEYİCİ 1 | 40A | Entegre fren çalıştırma ünitesi, çok yönlü k10trol k10ektörü |
| AKTİF HİDROLİK YÜKLEYİCİ 2 | 30A | Entegre fren çalıştırma ünitesi |
| ÇEVİRİCİ | 30A | AC invertör modülü |
| SOKET 1 | 40A | Soket rölesi |
| LAMBA B/UP | 10 A | Elektrokromik ayna, geri vites lambası Sol / Sağ |
| 3 ekus | 10 A | ECM (motor k10trol modülü) |
| HPCU 2 | 15A | HPCU (Hibrit Güç K10trol Ünitesi), Debriyaj Aktüatörü (HEV) |
| AKTİF HİDROLİK GÜÇLENDİRİCİ 3 | 10 A | Entegre fren çalıştırma ünitesi, çok yönlü k10trol k10ektörü |
| 4. NOKTA | 15A | DCT (çift kavramalı şanzıman) vites kolu, TCM (şanzıman k10trol modülü), engelleme anahtarı |
| SENSÖR 3 | 10 A | Yakıt pompası rölesi, # 1 / # 2 yağ k10trol valfi (emme / egzoz), # 1 / # 2 eksantrik mili konum sensörü (emme / egzoz) |
| AKÜ C / FAN | 15A | Pil rölesi C / fan |
| korna | 20A | Korna rölesi |
| SENSÖR 2 | 10 A | Tahliye k10trol solenoid valfi, soğutma fanı rölesi, kartuş kapatma valfi, kütle hava akış sensörü |
| 1 eku | 20A | ECM (motor k10trol modülü) |
| SENSÖR 1 | 15A | Oksijen sensörü (üstte), oksijen sensörü (altta) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 2 ekus | 15A | ECM (motor k10trol modülü) |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
Motor bölmesi (plug-in hybrid)
Motor bölmesindeki sigorta yerleşimi (Plug-in Hybrid) (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| B+ 5 | 60A | Sigorta – AKÜ C / FAN, KORNA, B / KORNA KORNA, ECU2, Motor k10trol rölesi |
| B+ 2 | 60A | Pano terminal bloğu (Sigorta – S / ISITICI (ARKA)) |
| B+ 3 | 60A | Pano terminal bloğu |
| B+ 4 | 50A | Pano klemensi (Sigorta – AKÜ YÖNETİMİ, P / PENCERE (SOL), P / CAM-DOW (SAĞ), KUYRUK KAPI AÇIK, SUNROOF, AMP, S / ISITICI (FRT), P / KOLTUK ( DRV), IG3 1, OBC, AMS) |
| FAN | 60A | Soğutma fanı rölesi |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| FAN | 40A | Üfleyici rölesi |
| IG1 | 40A | [Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] Röle PDM1 (ACC), Röle PDM2 (IG1) |
| IG2 | 40A | [Akıllı anahtar olmadan] K10tak anahtarı, [Akıllı anahtar ile] PDM3 rölesi (IG2) |
| MDPS | 80A | MDPS ünitesi (güç destekli direksiy10) |
| PTC ISITMA 1 | 50A | PTC ısıtma rölesi 1 |
| ISITMA PTC 2 | 50A | PTC 2 ısıtma rölesi |
| DEBRİYAJ AKTÜATÖRÜ | 40A | Debriyaj aktüatörü (PHEV) |
| MÜDÜR | 150A | Sigorta – GÜÇ ÇIKIŞI1, H / LAMBA YÜKSEK, İNVERTÖR, AKTİF HİDROLİK HİDROFOR1, AKTİF HİDROLİK GÜÇLENDİRİCİ2, SİLECEK RR, Alçak gerilim DC-DC dönüştürücü |
| GÜÇ SOKET 3 | 20A | Soket # 2 |
| SOKET 2 | 20A | Soket n ° 1 |
| NOKTA 3 | 15A | TCM (şanzıman k10trol modülü) |
| HPCU 1 | 10 A | HPCU (Hibrit Güç K10trol Birimi) |
| EWP | 10 A | Elektrikli su pompası (motor) |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| B+ 1 | 40A | Pano klemensi (Sigorta – FREN ANAHTARI, PDM1, PDM2, MODÜL1, KAPI KİLİDİ, otomatik kaçak akım kesme cihazı) |
| NOKTA 2 | 40A | TCM (şanzıman k10trol modülü) |
| 1. NOKTA | 40A | TCM (şanzıman k10trol modülü) |
| ÖN CAM SİLECEK SAĞ | 15A | RR silecek rölesi |
| H / LAMBA YÜKSEK | 10 A | H / HI Lamba Rölesi |
| AKTİF HİDROLİK YÜKLEYİCİ 1 | 40A | Entegre fren çalıştırma ünitesi, çok yönlü k10trol k10ektörü |
| AKTİF HİDROLİK YÜKLEYİCİ 2 | 30A | Entegre fren çalıştırma ünitesi |
| ÇEVİRİCİ | 30A | AC invertör modülü |
| SOKET 1 | 40A | Soket rölesi |
| LAMBA B/UP | 10 A | Elektrokromik ayna, geri vites lambası Sol / Sağ |
| 3 ekus | 10 A | ECM (motor k10trol modülü) |
| HPCU 2 | 15A | HPCU (Hibrit Güç K10trol Ünitesi), Debriyaj Aktüatörü (PHEV) |
| AKTİF HİDROLİK GÜÇLENDİRİCİ 3 | 10 A | Entegre fren çalıştırma ünitesi, çok yönlü k10trol k10ektörü |
| 4. NOKTA | 15A | DCT (çift kavramalı şanzıman) vites kolu, TCM (şanzıman k10trol modülü), engelleme anahtarı |
| SENSÖR 3 | 10 A | Yakıt pompası rölesi, # 1 / # 2 yağ k10trol valfi (emme / egzoz), # 1 / # 2 eksantrik mili konum sensörü (emme / egzoz) |
| AKÜ C / FAN | 15A | Pil rölesi C / fan |
| korna | 20A | Korna rölesi |
| SENSÖR 2 | 10 A | Tahliye k10trol solenoid valfi, soğutma fanı rölesi, kartuş kapatma valfi, kütle hava akış sensörü |
| 1 eku | 20A | ECM (motor k10trol modülü) |
| SENSÖR 1 | 15A | Oksijen sensörü (üstte), oksijen sensörü (altta) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 2 ekus | 15A | ECM (motor k10trol modülü) |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
