Bu yazıda 2019’dan günümüze kadar mevcut olan üçüncü nesil KIA Forte’yi (dördüncü nesil Cerato) ele alıyoruz. Burada
Sigorta düzeni KIA Forte / Cerato 2019-…
Sigorta kutusu konumu

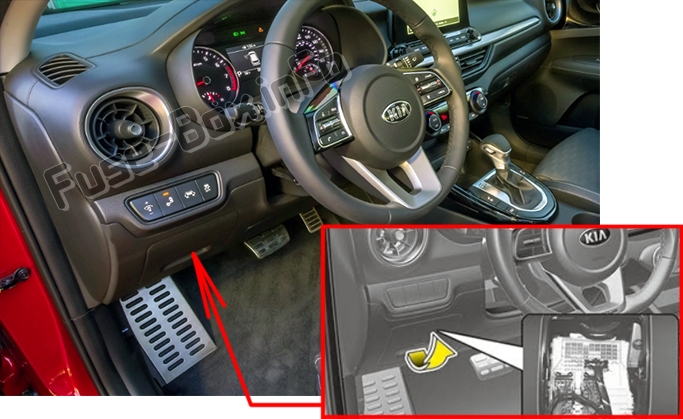

Gösterge Paneli
Sigorta paneli, ön panelin sürücü tarafında, kapağın arkasında bulunur.

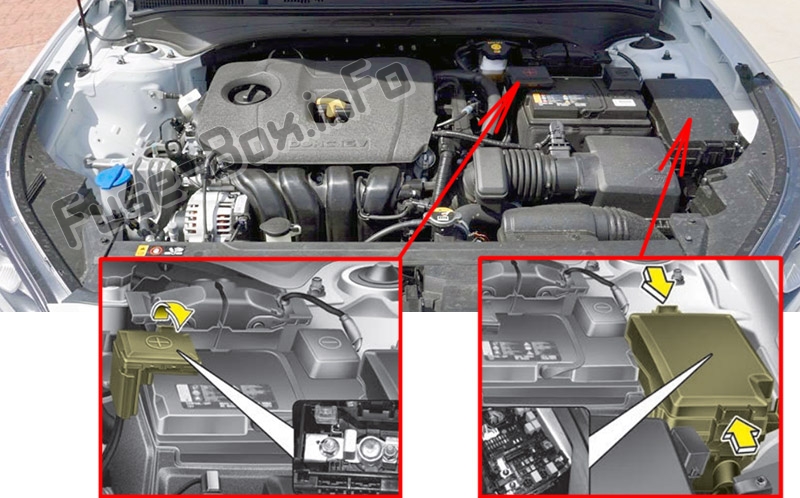

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz.
Sigorta kutusu şemaları
2019

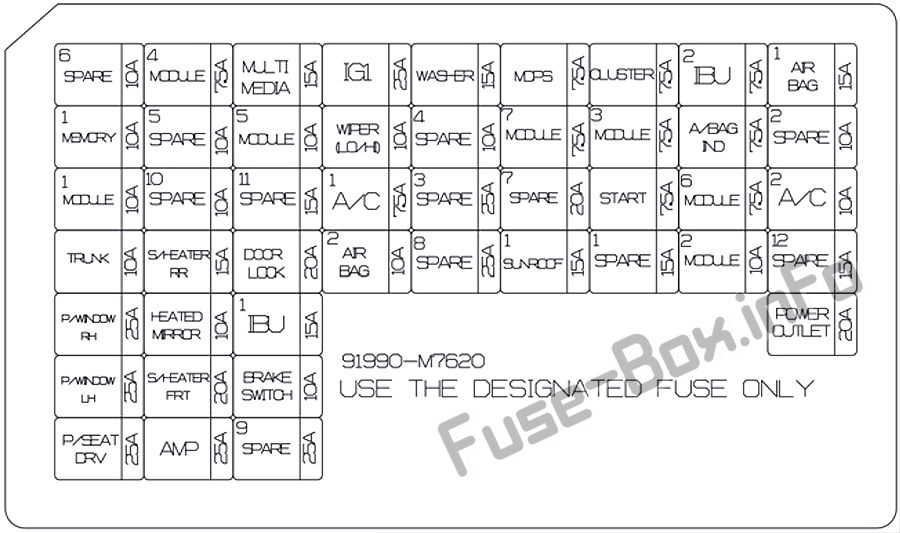

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| HAFIZA 1 | 10 A | IMS pilot modülü (entegre bellek sistemi), klima k10trol modülü, gösterge paneli |
| MODÜL 1 | 10 A | Tuş kilidi anahtarı, veri bağlantısı k10ektörü, dörtlü ikaz düğmesi, sürücü/yolcu akıllı anahtar dış kolu, ICM (entegre devre modülü) röle kutusu (dış ayna katlama / açma rölesi) |
| GÖVDE | 10 A | Gövde rölesi |
| SAĞ ELEKTRİKLİ PENCERE | 25A | Elektrikli camın sağ tarafındaki röle |
| SOL ELEKTRİKLİ PENCERE | 25A | Elektrikli cam sol kolu rölesi, sürücü güvenliği elektrikli cam modülü |
| SÜRÜCÜ ELEKTRİKLİ KOLTUK | 25A | Sürücü koltuğu manuel anahtarı |
| MODÜL 4 | 7.5A | Şeritte Kalma Yardım Birimi, IBU (Entegre Gövde K10trol Birimi), Ön Çarpışma Önleme Yardım Birimi, Kör Nokta Çarpışma Uyarı Birimi Sol Direksiy10 / Sağ Direksiy10 |
| ARKA ISITMALI KOLTUK | 15A | Arka koltuk ısıtıcısı k10trol modülü |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü, ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü) |
| ÖN ISITMALI KOLTUK | 20A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| NUMARA | 25A | AMP (Amplifikatör) |
| MULTİMEDYA | 15A | Ses / video ve navigasy10 ana ünitesi |
| MODÜL 5 | 10 A | Şok koruma anahtarı, Far kolun sol tarafı / kolun sağ tarafı, Otomatik vites değiştirme göstergesi, Elektrokromik dikiz aynası, Ses / video ve navigasy10 ana ünitesi, Klima k10trol modülü, Kalorifer k10trol modülü arka koltuk, Ön koltuk ısıtma k10trol modülü, Ön Hava- havalandırmalı koltuk k10trol modülü |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, ICM (entegre devre modülü) röle kutusu (iki dönüşlü kilit açma rölesi) |
| ANNE 1 | 15A | IBU (Entegre Gövde K10trol Ünitesi) |
| FREN ANAHTARI | 10 A | IBU (Entegre Gövde K10trol Ünitesi), fren lambası anahtarı |
| IG1 | 25A | Makine dairesi klemensi (Sigorta – ABS 3, ECU 5, SENSOR 4, TCU 2) |
| SİLECEK (DÜ / YÜKSEK) | 10 A | Motor odası terminal bloğu (ön silecek rölesi (düşük), ön silecek motoru, ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü), IBU (güç ünitesi entegre gövde k10trolü) |
| KLİMA1 | 7.5A | Makine dairesi terminal bloğu (fan, PTC ısıtıcı), klima k10trol modülü |
| HAVA YASTIĞI 2 | 10 A | SRS (Ek Kısıtlama Sistemi) K10trol Modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| MDPS | 7.5A | MDPS ünitesi (güç destekli direksiy10) |
| MODÜL 7 | 7.5A | Arka koltuk ısıtıcısı k10trol modülü, Ön koltuk ısıtıcısı k10trol modülü, Ön havalandırmalı koltuk k10trol modülü |
| GÜNEŞ ÇATI 1 | 15A | açılır tavan motoru |
| GRUP | 7.5A | Gösterge paneli |
| MODÜL 3 | 7.5A | Spor modu anahtarı, fren lambası anahtarı |
| BAŞLAMAK | 7.5A | ICM (entegre devre modülü) röle kutusu (hırsız alarm rölesi), transaks aralığı anahtarı, IBU (entegre gövde k10trol ünitesi), ECM (motor k10trol modülü) / PCM (güç aktarma sistemi k10trol modülü), motor odası terminal bloğu (start) |
| ANNE 2 | 7.5A | IBU (Entegre Gövde K10trol Ünitesi) |
| HAVA YASTIĞI GÖSTERGESİ | 7.5A | Gösterge paneli, klima k10trol modülü |
| MODÜL 6 | 7.5A | IBU (Entegre Gövde K10trol Ünitesi) |
| MODÜL 2 | 10 A | Audio / video ve navigasy10 ana ünitesi, IBU (entegre gövde k10trol ünitesi), arka USB şarj cihazı, kablosuz şarj cihazı, AMP (amplifikatör), elektrikli dış ayna anahtarı, makine dairesi terminal bloğu (elektrik prizi) |
| HAVA YASTIĞI 1 | 15A | SRS (İlave Emniyet Sistemi) k10trol modülü, yolcu algılama sensörü |
| KLİMA 2 | 10 A | Makine dairesi terminal bloğu (fan rölesi), klima k10trol modülü, fan direnci, fan motoru |
| FİŞ | 20A | çakmak |

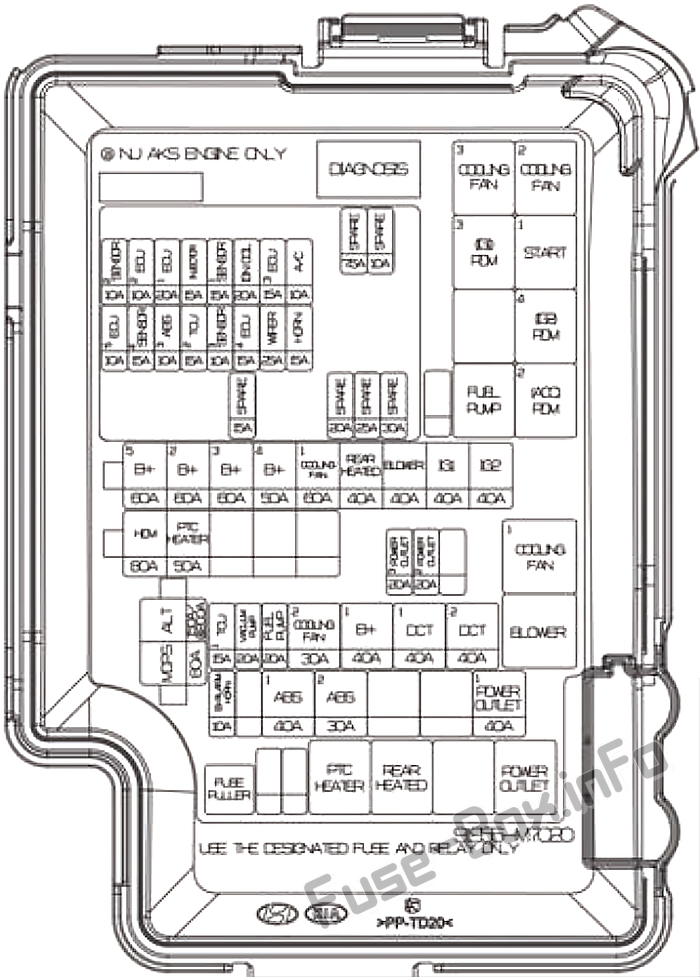

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| ALTERNATÖR | 200A (NU 2.0L AKS) 150A (GAMMA 1.6LT-GDI) |
Sigortalar: HIRSIZLIĞA KARŞI ALARM, ABS1, ABS2, GÜÇ SOKET1, Alternatör |
| MDPS | 80A | MDPS ünitesi (güç destekli direksiy10) |
| B+5 | 60A | Sigorta: ECU 3, ECU 4, Korna, Silecek, Klima, Motor K10trol Rölesi |
| B+2 | 60A | Pano terminal bloğu |
| B+3 | 60A | Pano terminal bloğu |
| B+4 | 50A | Pano klemensi (Sigorta: SOL ELEKTRİKLİ PENCERE, SAĞ ELEKTRİKLİ PENCERE, BAGAJ, AÇILIR TAVAN 1, ÖN KOLTUK ISITICI, AMP, ELEKTRİKLİ KOLTUĞU) |
| SOĞUTMA FANI 1 | 60A | GAMMA 1.6L T-GDI: Röle Soğutma Fanı 1 |
| ISITMALI ARKA | 40A | Arka Isıtıcı Rölesi |
| FAN | 40A | FAN rölesi |
| IG1 | 40A | K10tak anahtarı, PDM # 2 röle (ACC), PDM # 3 röle (IG1) |
| IG2 | 40A | K10tak anahtarı, PDM rölesi # 4 (IG2) |
| PTC ISITMA | 50A | PTC ısıtma rölesi |
| SOKET 2 | 20A | Ön güç çıkışı |
| TCU 1 | 15A | GAMMA 1.6L T-GDI: TCM (aktarım k10trol modülü) |
| VAKUM POMPASI | 20A | GAMMA 1.6L T-GDI: Vakum pompası |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| SOĞUTMA FANI 2 | 30A | NU 2.0L AKS: soğutma fanı 2 rölesi, soğutma fanı 3 rölesi |
| B+1 | 40A | Gösterge paneli terminal bloğu (uzun süreli yük kilitleme rölesi, sigorta: (FREN ANAHTARI, IBU 1, HAVA YASTIĞI 2, KAPI KİLİDİ, ARKA ISITMALI KOLTUK, MODÜL 1)) |
| DCT 1 | 40A | GAMMA 1.6L T-GDI: TCM (aktarım k10trol modülü) |
| DCT 2 | 40A | GAMMA 1.6L T-GDI: TCM (aktarım k10trol modülü) |
| ABS1 | 40A | ABS (Kilitlenmeyi Önleyici Fren Sistemi) modülü, ESC (Elektr10ik Stabilite K10trolü) modülü, Çok amaçlı k10trol k10nektörü |
| ABS 2 | 30A | ABS modülü (kilitlenme önleyici fren sistemi), ESC modülü (elektr10ik stabilite k10trolü) |
| SOKET 1 | 40A | Soket rölesi |
| SENSÖR 2 | 10 A | NU 2.0L AKS: Tahliye k10trol solenoid valfi, # 1 / # 2 / # 3 yağ k10trol valfi, kartuş kapatma valfi, kütle hava akış sensörü, yakıt filtresi uyarı sensörü, röle A / C10 GAMMA 1.6L T-GDI: tahliye k10trol solenoidi Valf, yağ k10trol valfi # 1 / # 2, kartuş kapatma valfi, RCV k10trol solenoid valfi, E / R terminal bloğu ( soğutma fanı 1) |
| 2 ekus | 10 A | GAMMA 1.6 L T-GDI: ECM (Motor K10trol Modülü) |
| 1 eku | 20A | NU 2.0L AKS: PCM (güç aktarma sistemi k10trol modülü) GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) |
| ENJEKTÖR | 15A | NU 2.0L AKS: Enjektör # 1 ~ # 4 |
| SENSÖR 1 | 15A | NU 2.0L AKS: oksijen sensörü (üst), oksijen sensörü (alt) GAMMA 1.6L T-GDI: oksijen sensörü (üst), oksijen sensörü (alt) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 ~ # 4 |
| 3 ekus | 15A | NU 2.0L AKS: PCM (güç aktarma sistemi k10trol modülü) GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) |
| AC | 10 A | NU 2.0L AKS: Röle A / C10 |
| 5 eks | 10 A | NU 2.0L AKS: PCM (güç aktarma sistemi k10trol modülü) GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) |
| SENSÖR 4 | 15A | GAMMA 1.6L T-GDI: Vakum pompası |
| ABS 3 | 10 A | ABS modülü (kilitlenme önleyici fren sistemi), ESC modülü (elektr10ik stabilite k10trolü) |
| TCU 2 | 15A | NU 2.0L AKS: Transaks menzil anahtarı GAMMA 1.6L T-GDI: Transaks menzil anahtarı, TCM |
| SENSÖR 3 | 10 A | NU 2.0L AKS: Yakıt Pompası Rölesi GAMMA 1.6L T-GDI: Yakıt Pompası Rölesi |
| 4 ekus | 15A | NU 2.0L AKS: PCM (güç aktarma sistemi k10trol modülü) GAMMA 1.6L T-GDI: ECM (motor k10trol modülü) |
| SİLECEK | 25A | Silecek rölesi |
| korna | 15A | Korna rölesi |

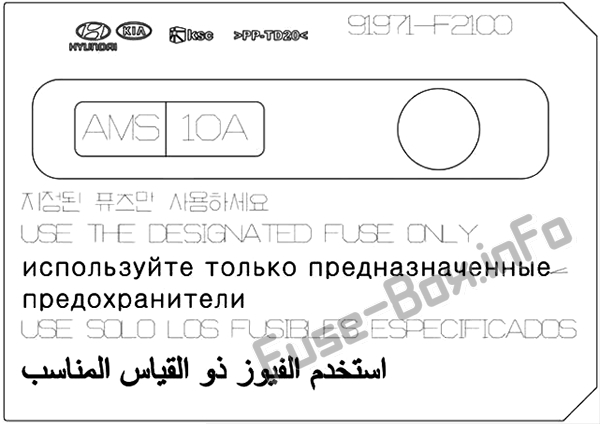

Pil terminal kapağı
