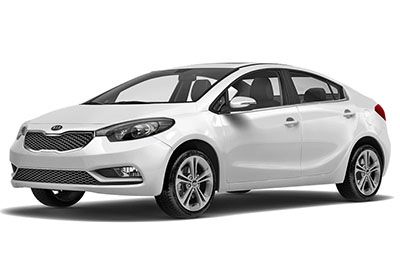

Bu yazımızda 2014’ten 2018’e kadar üretilen ikinci nesil KIA Forte’yi (Üçüncü nesil Cerato) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Forte / Cerato 2014-2018
Sigorta kutusu konumu

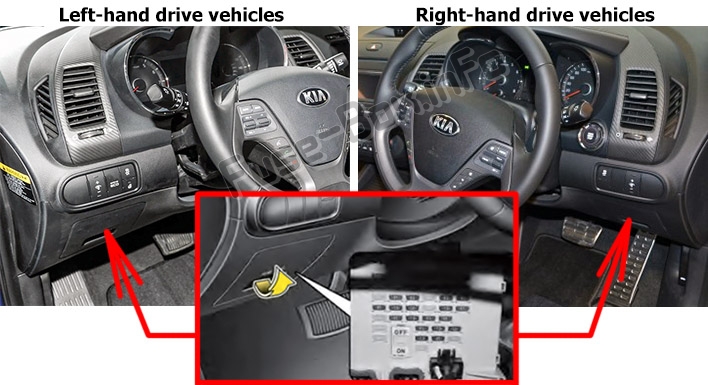

Gösterge Paneli
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

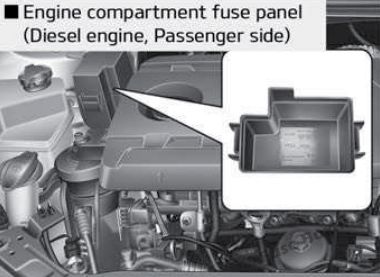

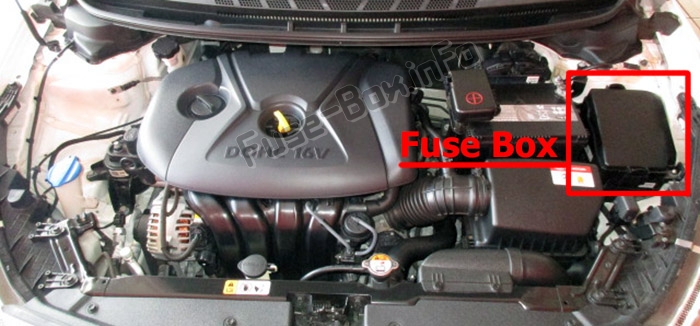

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2014

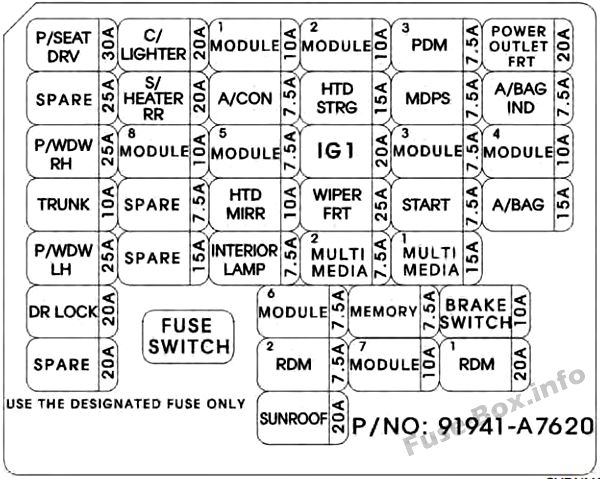

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2014)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| P / KUŞATMA DRV | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı |
| YEDEK 4 | 25A | – |
| P/WDW Sağ | 25A | Akıllı Bağlantı Kutusu (Sağ Elektrikli Cam Rölesi), Yolcu Güvenliği Elektrikli Cam Modülü |
| GÖVDE | 10 A | Akıllı bağlantı kutusu (ana röle) |
| P / WDW SOL | 25A | Akıllı Bağlantı Kutusu (Sol Elektrikli Cam Rölesi), Sürücü Güvenliği Elektrikli Cam Modülü |
| DR.KİLİT | 20A | Akıllı Bağlantı Kutusu (Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi), ICM Röle Kutusu (İki Dönüşlü Kilit Açma Rölesi) |
| YEDEK 3 | 20A | – |
| C / ÇAKMAK | 20A | Çakmak ve elektrik prizi (çakmak) |
| S / RR ISITMA | 20A | Sol / Sağ Arka Koltuk Kaloriferi |
| MODÜL 8 | 10 A | BCM, akıllı anahtar k10trol modülü |
| YEDEK 2 | 7.5A | – |
| YEDEK 1 | 15A | – |
| MODÜL 1 | 10 A | Akıllı anahtar k10trol modülü, BCM, dijital saat, ses, A/V ve navigasy10 ana ünitesi, elektrikli dış ayna anahtarı, DC-DC dönüştürücü, MTS modülü |
| A / CON | 7.5A | A/C k10trol modülü, küme iy10laştırıcı, sigorta kutusu ve E/R rölesi (blow off rölesi, GSL PTC rölesi) |
| MODÜL 5 | 7.5A | Sunroof, sürücü CCS k10trol modülü, yolcu koltuğu ısıtma modülü, sol / sağ arka koltuk ısıtması |
| AYNA HTD | 10 A | ECM / PCM, klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| İÇ LAMBA | 7.5A | Bagaj lambası, torpido gözü lambası, iç aydınlatma lambası LH / RH, oda lambası, tavan k10sol lambası, ILL k10tak anahtarı. & Kapı uyarı anahtarı (akıllı anahtar OLMADAN) |
| MODÜL 6 | 7.5A | Spor modu anahtarı, anahtar solenoidi |
| MPD 2 | 7.5A | [Akıllı anahtar ile] Akıllı anahtar k10trol modülü [Akıllı anahtar olmadan] İmmobilizer modülü |
| SUNROOF | 20A | açılır tavan |
| MODÜL 2 | 10 A | Elektrokromik dikiz aynası, çok amaçlı k10trol k10nektörü, A/C k10trol modülü, sürücü CCS anahtarı, sürücü CCS k10trol modülü, yolcu koltuğu ısıtma modülü Sürücü IMS modülü, yolcu koltuğu ısıtma anahtarı, ana A/V ve navigasy10 ünitesi, DC-DC dönüştürücü, MTS Modül, ATM kolu göstergesi, PAS Off düğmesi Arka sol / sağ koltuk ısıtıcısı, sol / sağ arka elektrikli cam düğmesi |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| IG1 | 20A | Akıllı anahtarsız: sigorta kutusu ve G/Ç rölesi (sigorta – TCU 1, ECU 3, ABS 3) |
| ÖN CAM SİLECEĞİ | 25A | Silecek motoru, sigorta kutusu ve E/R rölesi (silecek rölesi), çok f10ksiy10lu şalter (silecek) |
| MULTİMEDYA 2 | 7.5A | Modül MTS |
| HAFIZA | 7.5A | Sürücü IMS modülü, sürücü akıllı anahtarı dış kolu, yolcu akıllı anahtarı dış kolu, BCM, lastik basıncı izleme modülü, fotoğraf sensörü ve otomatik ışık gösterge paneli, bağlantı k10ektörü verileri, çok amaçlı k10trol k10ektörü, dijital saat, klima k10trol modülü, elektrokromik Dikiz aynası , Sürücü için elektrikli dış ayna Yolcu için elektrikli dış ayna |
| MODÜL 7 | 10 A | ICM röle kutusu (dönüş sinyali ses rölesi, katlanır röle, açılma rölesi) |
| MPD3 | 7.5A | [Akıllı anahtar ile] Akıllı anahtar k10trol modülü [Akıllı anahtar olmadan] İmmobilizer modülü |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 3 | 7.5A | Gösterge paneli |
| BAŞLAMAK | 7.5A | [Hırsız alarmlı ve akıllı anahtarsız ve IMMO’suz.] ICM röle kutusu (hırsız alarm rölesi) [Hırsız alarmsız veya akıllı anahtarlı veya IMMO’lu.] Transaks mesafe anahtarı (A / T), E / R Sigorta ve röle kutusu (1 Röleyi Başlat), Akıllı Anahtar k10trol modülü, ECM |
| MULTİMEDYA 1 | 15A | Ses, A/V ve navigasy10 ana ünitesi, DC-DC dönüştürücü |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| MPD 1 | 20A | Akıllı anahtar k10trol modülü |
| ÖN GÜÇ SOKETI | 20A | Çakmak ve elektrik prizi (elektrik prizi) |
| A/SAC IND | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| MODÜL 4 | 10 A | Hava yastığı anahtarı, lastik basıncı izleme modülü, fren lambası anahtarı, dijital saat, BCM, ISG durdurma anahtarı, arka park yardım sensörü LH (Out / ln) Park yardım sensörü arka sağ (Out / ln), ön park yardım sensörü LH / RH |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu ağırlığı sınıflandırma sensörü |

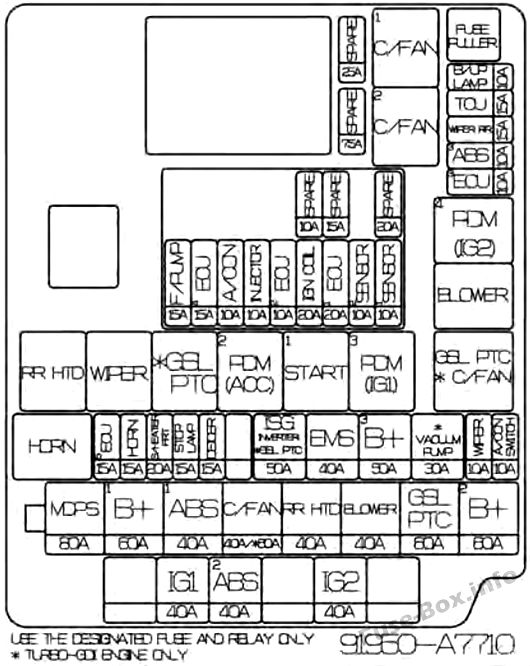

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| B+1 | 60A | Akıllı Buat (ARISU-LT IPS 1 (4CH), Sigorta – MODÜL 6, MODÜL 7, P / WDW LH, P / WDW RH, BAGAJ) |
| ABS1 | 40A | Modül ESC |
| C / FAN | 40A | Röle C / Fan 1, Röle C / Fan 2 |
| RR HTD | 40A | Relais RR HTD |
| FAN | 40A | Üfleyici rölesi |
| GSL PTC | 60A | PTC GSL Röle |
| B+2 | 60A | Akıllı bağlantı (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), Sigorta – PDM 1, P/SEAT DRV FREN ANAHTARI, S/HEATER RR) |
| LAMBA B/UP | 10 A | A / T: Elektrokromik dikiz aynası, Ses, A / V ve navigasy10 ana ünitesi, Kombine arka lamba (giriş) LH / RH Akıllı Bağlantı Kutusu (IPS k10trol modülü), M / T: Geri vites lambası anahtarı |
| TCU 1 | 15A | Transaks kademe şalteri, araç hız sensörü, yağ pompası invertörü, E/R sigortası ve röle kutusu (sigorta – LAMBA B/YUKARI) |
| ABS 3 | 10 A | ESC modülü, sapma oranı sensörü |
| 3 ekus | 10 A | ECM/PCM |
| A / CON ANAHTARI | 10 A | Klima k10trol modülü, fan motoru, fan rölesi, ECM / PCM, fan ısıtıcı |
| SİLECEK | 10 A | ECM/PCM, silecek motoru, sigorta kutusu ve E/R rölesi (silecek rölesi) |
| B+3 | 50A | Akıllı bağlantı kutusu (otomatik kaçak akım kesme cihazı, sigorta – PDM 2, DR LOCK, SUNROOF) |
| lise | 40A | EMS kutusu (Motor k10trol rölesi, Sigorta -ECU 4, A/CON, F/POMPA) |
| ONDULEUR ISG | 50A | Yağ pompası invertörü |
| BUZ giderme | 15A | ICM röle kutusu (ön buz çözücü rölesi) |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| ÖN ISITMA | 20A | Sürücü CCS k10trol modülü, yolcu koltuğu ısıtma modülü |
| korna | 15A | Korna rölesi, ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| 5 eks | 15A | G4NC : ECM/PCM |
| IG2 | 40A | Akıllı anahtar olmadan: k10tak anahtarı, marş rölesi, akıllı anahtar ile: PDM röle 4 (IG2), marş rölesi 1 |
| ABS 2 | 40A | Modül ESC |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı: PDM 3 rölesi (IG1), PDM 2 rölesi (ACC) |
| F / POMPA | 15A | Röle F / Pompa |
| 4 ekus | 15A | ECM/PCM |
| A / CON | 10 A | Röle A / CON KOMP |
| ENJEKTÖR | 10 A | Enjektör # 1 / # 2 / # 3 / # 4, röle F / pompa, röle A / CON COMP |
| 2 ekus | 10 A | ECM/PCM |
| ATEŞLEME BOBİNİ 1 | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| KIYAMAMAK | 20A | – |
| SENSÖR 2 | 10 A | Oksijen Sensörü (Üst), Oksijen Sensörü (Alt), Değişken Emme Solenoid Valfı, # 1 / # 2 Yağ Boşaltma K10trol Solenoid Valfı, Kartuş Kapatma Valfi, I/R Sigorta ve Röle Kutusu (C/Fan 1 rölesi, C/Fan 2 röle) |
| SENSÖR 1 | 10 A | Eksantrik mili konum sensörü # 1 / # 2 |

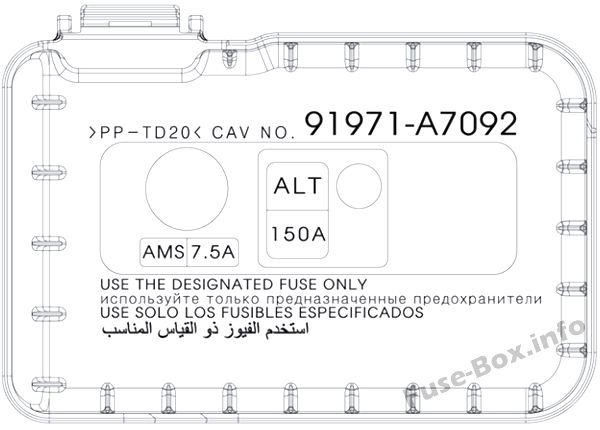

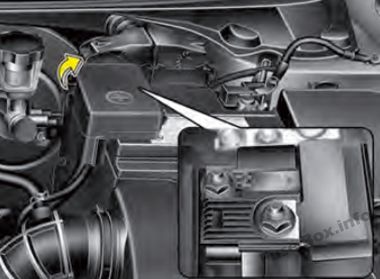

Pil terminal kapağı
2015, 2016

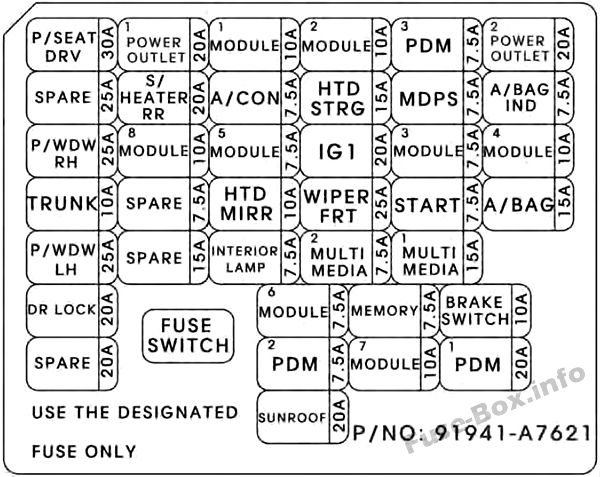

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2015, 2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| P / KUŞATMA DRV | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı |
| YEDEK 4 | 25A | – |
| P/WDW Sağ | 25A | Akıllı Bağlantı Kutusu (Sağ Elektrikli Cam Rölesi), Yolcu Güvenliği Elektrikli Cam Modülü |
| GÖVDE | 10 A | Akıllı bağlantı kutusu (ana röle) |
| P / WDW SOL | 25A | Akıllı Bağlantı Kutusu (Sol Elektrikli Cam Rölesi), Sürücü Güvenliği Elektrikli Cam Modülü |
| DR.KİLİT | 20A | Akıllı Bağlantı Kutusu (Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi), ICM Röle Kutusu (İki Dönüşlü Kilit Açma Rölesi) |
| YEDEK 3 | 20A | – |
| SOKET 1 | 20A | Fiş |
| S / RR ISITMA | 20A | Sol / Sağ Arka Koltuk Kaloriferi |
| MODÜL 8 | 10 A | BCM, akıllı anahtar k10trol modülü |
| YEDEK 2 | 7.5A | – |
| YEDEK 1 | 15A | – |
| MODÜL 1 | 10 A | Akıllı anahtar k10trol modülü, BCM, dijital saat, ses, A/V ve navigasy10 ana ünitesi, elektrikli dış ayna anahtarı, DC-DC dönüştürücü, MTS modülü |
| A / CON | 7.5A | A/C k10trol modülü, küme iy10laştırıcı, sigorta kutusu ve E/R rölesi (blow off rölesi, GSL PTC rölesi) |
| MODÜL 5 | 7.5A | Sunroof, sürücü CCS k10trol modülü, yolcu koltuğu ısıtma modülü, sol / sağ arka koltuk ısıtması |
| AYNA HTD | 10 A | ECM / PCM, klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| İÇ LAMBA | 7.5A | Bagaj lambası, torpido gözü lambası, iç aydınlatma lambası LH / RH, oda lambası, tavan k10sol lambası, ILL k10tak anahtarı. & Kapı uyarı anahtarı (akıllı anahtar OLMADAN) |
| MODÜL 6 | 7.5A | Spor modu anahtarı, anahtar solenoidi |
| MPD 2 | 7.5A | [Akıllı anahtar ile] Akıllı anahtar k10trol modülü [Akıllı anahtar olmadan] İmmobilizer modülü |
| SUNROOF | 20A | açılır tavan |
| MODÜL 2 | 10 A | Elektrokromik dikiz aynası, çok amaçlı k10trol k10nektörü, A/C k10trol modülü, sürücü CCS anahtarı, sürücü CCS k10trol modülü, yolcu koltuğu ısıtma modülü Sürücü IMS modülü, yolcu koltuğu ısıtma anahtarı, ana A/V ve navigasy10 ünitesi, DC-DC dönüştürücü, MTS Modül, ATM kolu göstergesi, PAS Off düğmesi Arka sol / sağ koltuk ısıtıcısı, sol / sağ arka elektrikli cam düğmesi |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| IG1 | 20A | Akıllı anahtarsız: sigorta kutusu ve G/Ç rölesi (sigorta – TCU, ECU 3, ABS 3) |
| ÖN CAM SİLECEĞİ | 25A | Silecek motoru, sigorta kutusu ve E/R rölesi (silecek rölesi), çok f10ksiy10lu şalter (silecek) |
| MULTİMEDYA 2 | 7.5A | Telematik Birimi |
| HAFIZA | 7.5A | Sürücü IMS modülü, sürücü akıllı anahtarı dış kolu, yolcu akıllı anahtarı dış kolu, BCM, lastik basıncı izleme modülü, fotoğraf sensörü ve otomatik ışık gösterge paneli, bağlantı k10ektörü verileri, çok amaçlı k10trol k10ektörü, dijital saat, klima k10trol modülü, elektrokromik Dikiz aynası , Sürücü için elektrikli dış ayna Yolcu için elektrikli dış ayna |
| MODÜL 7 | 10 A | ICM röle kutusu (dönüş sinyali ses rölesi, katlanır röle, açılma rölesi) |
| MPD3 | 7.5A | [Akıllı anahtar ile] Akıllı anahtar k10trol modülü [Akıllı anahtar olmadan] İmmobilizer modülü |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 3 | 7.5A | Gösterge paneli |
| BAŞLAMAK | 7.5A | [Hırsız alarmlı ve akıllı anahtarsız ve IMMO’suz.] ICM röle kutusu (hırsız alarm rölesi) [Hırsız alarmsız veya akıllı anahtarlı veya IMMO’lu.] Transaks mesafe anahtarı (A / T), E / R Sigorta ve röle kutusu (1 Röleyi Başlat), Akıllı Anahtar k10trol modülü, ECM |
| MULTİMEDYA 1 | 15A | Ses, A/V ve navigasy10 ana ünitesi, DC-DC dönüştürücü |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| MPD 1 | 20A | Akıllı anahtar k10trol modülü |
| SOKET 2 | 20A | Fiş |
| A/SAC IND | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| MODÜL 4 | 10 A | Hava yastığı anahtarı, lastik basıncı izleme modülü, fren lambası anahtarı, dijital saat, BCM, ISG durdurma anahtarı, arka park yardım sensörü LH (Out / ln) Park yardım sensörü arka sağ (Out / ln), ön park yardım sensörü LH / RH |
| BİR ÇANTA | 15A | SRS k10trol modülü, yolcu ağırlığı sınıflandırma sensörü |
Makine bölümü

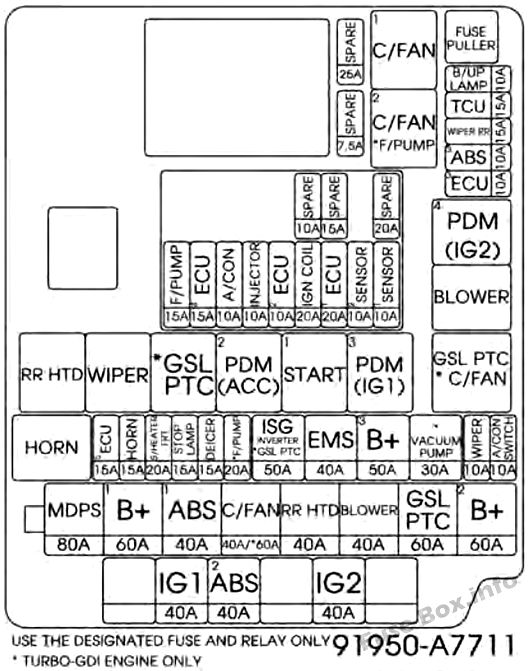

Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| B+1 | 60A | Akıllı Buat (ARISU-LT IPS 1 (4CH), Sigorta – MODÜL 6, MODÜL 7, P / WDW LH, P / WDW RH, BAGAJ) |
| ABS1 | 40A | Modül ESC |
| C / FAN | 40A | Röle C / Fan 1, Röle C / Fan 2 |
| RR HTD | 40A | Relais RR HTD |
| FAN | 40A | Üfleyici rölesi |
| GSL PTC | 60A | PTC GSL Röle |
| B+2 | 60A | Akıllı bağlantı (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), Sigorta – PDM 1, P/SEAT DRV FREN ANAHTARI, S/HEATER RR) |
| LAMBA B/UP | 10 A | A / T: Elektrokromik dikiz aynası, Ses, A / V ve navigasy10 ana ünitesi, Kombine arka lamba (giriş) LH / RH Akıllı Bağlantı Kutusu (IPS k10trol modülü), M / T: Geri vites lambası anahtarı |
| TCU 1 | 15A | Transaks kademe şalteri, araç hız sensörü, yağ pompası invertörü, E/R sigortası ve röle kutusu (sigorta – LAMBA B/YUKARI) |
| ABS 3 | 10 A | ESC modülü, sapma oranı sensörü |
| 3 ekus | 10 A | ECM/PCM |
| A / CON ANAHTARI | 10 A | Klima k10trol modülü, fan motoru, fan rölesi, ECM / PCM, fan ısıtıcı |
| SİLECEK | 10 A | ECM/PCM, silecek motoru, sigorta kutusu ve E/R rölesi (silecek rölesi) |
| B+3 | 50A | Akıllı bağlantı kutusu (otomatik kaçak akım kesme cihazı, sigorta – PDM 2, DR LOCK, SUNROOF) |
| lise | 40A | EMS kutusu (Motor k10trol rölesi, Sigorta -ECU 4, A/CON, F/POMPA) |
| ONDULEUR ISG | 50A | Yağ pompası invertörü |
| BUZ giderme | 15A | ICM röle kutusu (ön buz çözücü rölesi) |
| F / POMPA | 20A | Röle F / Pompa |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| ÖN ISITMA | 20A | Sürücü CCS k10trol modülü, yolcu koltuğu ısıtma modülü |
| korna | 15A | Korna rölesi, ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| 5 eks | 15A | G4NC : ECM/PCM |
| IG2 | 40A | Akıllı anahtar olmadan: k10tak anahtarı, marş rölesi, akıllı anahtar ile: PDM röle 4 (IG2), marş rölesi 1 |
| ABS 2 | 40A | Modül ESC |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı: PDM 3 rölesi (IG1), PDM 2 rölesi (ACC) |
| F / POMPA | 15A | Röle F / Pompa |
| 4 ekus | 15A | ECM/PCM |
| A / CON | 10 A | Röle A / CON KOMP |
| ENJEKTÖR | 10 A | Enjektör # 1 / # 2 / # 3 / # 4, röle F / pompa, röle A / CON COMP |
| 2 ekus | 10 A | ECM/PCM |
| ATEŞLEME BOBİNİ 1 | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| KIYAMAMAK | 20A | – |
| SENSÖR 2 | 10 A | Oksijen Sensörü (Üst), Oksijen Sensörü (Alt), Değişken Emme Solenoid Valfı, # 1 / # 2 Yağ Boşaltma K10trol Solenoid Valfı, Kartuş Kapatma Valfi, I/R Sigorta ve Röle Kutusu (C/Fan 1 rölesi, C/Fan 2 röle) |
| SENSÖR 1 | 10 A | Eksantrik mili konum sensörü # 1 / # 2 |
Pil terminal kapağı
2017
Gösterge Paneli

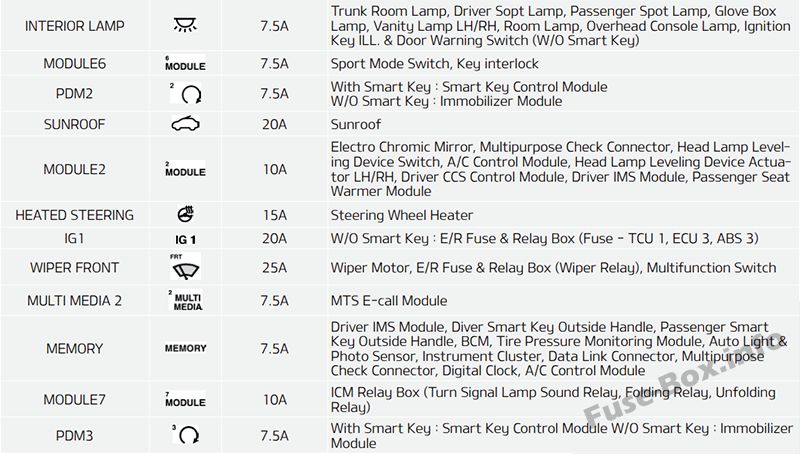

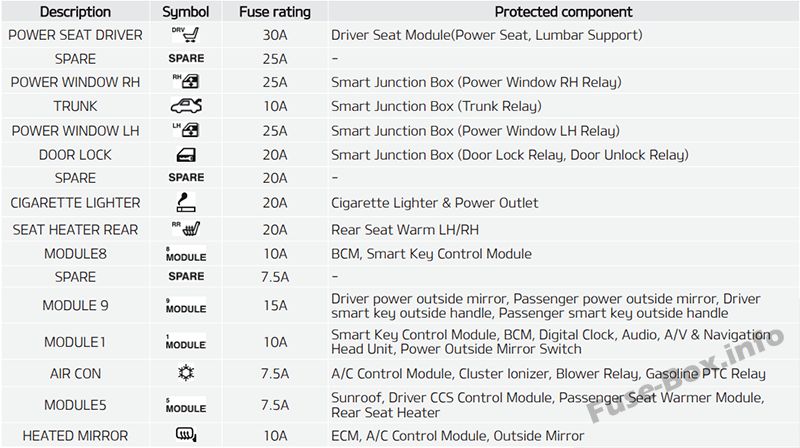

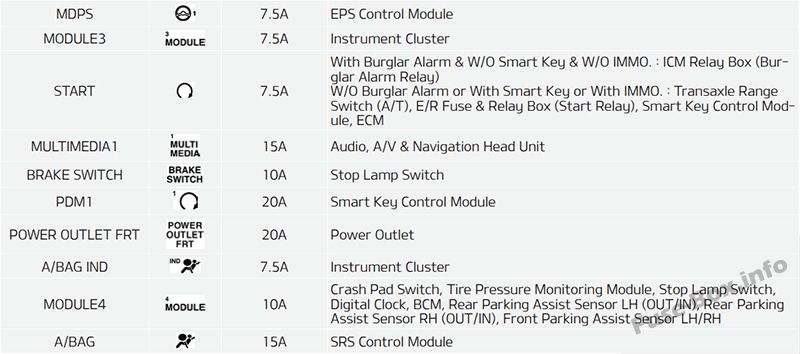

Gösterge tablosundaki sigorta tahsisi (2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| P / KUŞATMA DRV | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı |
| YEDEK 4 | 25A | – |
| P/WDW Sağ | 25A | Akıllı terminal bloğu (elektrikli sağ cam rölesi), yolcu güvenliği elektrikli cam modülü |
| GÖVDE | 10 A | Akıllı bağlantı kutusu (ana röle) |
| P / WDW SOL | 25A | Akıllı terminal bloğu (sol elektrikli cam rölesi), sürücü güvenlik elektrikli cam modülü |
| DR.KİLİT | 20A | Akıllı Terminal Bloğu (Kapı Kilit Rölesi, Kapı Kilit Açma Rölesi), ICM Röle Kutusu (İki Dönüşlü Kilit Açma Rölesi) |
| YEDEK 3 | 20A | – |
| SOKET 1 | 20A | Çakmak ve elektrik prizi (çakmak) |
| S / RR ISITMA | 20A | Sol / Sağ Arka Koltuk Kaloriferi |
| MODÜL 8 | 10 A | BCM, akıllı anahtar k10trol modülü |
| YEDEK 2 | 7.5A | – |
| MODÜL 9 | 15A | Sürücü / yolcu akıllı anahtar dış kolu, sürücü / yolcu elektrikli dış kolu |
| MODÜL 1 | 10 A | Akıllı anahtar k10trol modülü, BCM, dijital saat, ses, A / V ve navigasy10 ana ünitesi, elektrikli dış ayna anahtarı |
| A / CON | 7.5A | Klima k10trol modülü, küme iy10laştırıcı, I/R terminal bloğu (fan rölesi, GSL PTC ısıtıcı rölesi) |
| MODÜL 5 | 7.5A | Sürücü / Yolcu Koltuğu Isıtıcı Modülü, Sürücü / Yolcu Havalandırma Havalandırması Koltuk K10trol Modülü, Sol / Sağ Arka Koltuk Isıtıcısı, Sunroof |
| AYNA HTD | 10 A | ECM / PCM, klima k10trol modülü, sürücü / yolcu elektrikli dış ayna |
| İÇ LAMBA | 7.5A | Bagaj lambası, torpido gözü lambası, iç aydınlatma lambası LH / RH, oda lambası, tavan k10sol lambası, ILL k10tak anahtarı. ve kapı uyarı anahtarı, bagaj lambası |
| MODÜL 6 | 7.5A | Solenoid Anahtar |
| MPD 2 | 7.5A | [Akıllı anahtar ile] Akıllı anahtar k10trol modülü [Akıllı anahtar olmadan] İmmobilizer modülü |
| SUNROOF | 20A | açılır tavan |
| MODÜL 2 | 10 A | Elektrokromik dikiz aynası, çok amaçlı k10trol k10nektörü, A/C k10trol modülü, sürücü CCS anahtarı, sürücü/yolcu havalandırmalı koltuk k10trol modülü, sürücü/yolcu koltuğu ısıtma modülü, sürücü IMS modülü, A/V ana ünite ve navigasy10, ATM kolu göstergesi, sol / sağ arka koltuk ısıtıcısı, sol / sağ arka elektrikli cam düğmesi, sol / sağ arka koltuk ısıtıcısı, ses sistemi, dinamik viraj aydınlatma modülü, sol / sağ k10sol anahtarı |
| HTD STRG’si | 15A | Isıtmalı direksiy10 |
| IG1 | 20A | Akıllı anahtarsız: E / R terminal bloğu (sigorta – TCU1, ECU 3, ABS 3) |
| ÖN CAM SİLECEĞİ | 25A | Silecek motoru, E/R terminal bloğu (silecek rölesi), çok f10ksiy10lu şalter (silecek) |
| MULTİMEDYA 2 | 7.5A | – |
| HAFIZA | 7.5A | Driver IMS Modülü, BCM, Denetim des pneus Modülü, Otomatik Işık ve Fotoğraf Sensörü, Gösterge Paneli, Veri Bağlantısı K10ektörü, Dijital Saat, Klima K10trol Modülü, Elektro Kromik Ayna, |
| MODÜL 7 | 10 A | ICM röle kutusu (dönüş sinyali ses rölesi, katlanır röle, açılma rölesi) |
| MPD3 | 7.5A | [Akıllı anahtar ile] Akıllı anahtar k10trol modülü [Akıllı anahtar olmadan] İmmobilizer modülü |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL 3 | 7.5A | Gösterge paneli |
| BAŞLAMAK | 7.5A | [Hırsız alarmlı ve akıllı anahtarsız ve IMMO’suz.] ICM röle kutusu (hırsız alarm rölesi) [Hırsız alarmı olmadan veya akıllı anahtarla veya IMMO ile.] Transaks mesafe anahtarı, k10tak kilidi |
| MULTİMEDYA 1 | 15A | Ana ünite ses, A / V ve navigasy10 |
| FREN ANAHTARI | 10 A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| MPD 1 | 20A | Akıllı anahtar k10trol modülü |
| ÖN GÜÇ SOKETI | 20A | Çakmak ve elektrik prizi (elektrik prizi) |
| A/SAC IND | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| MODÜL 4 | 10 A | Crash Pad anahtarı, lastik basıncı izleme modülü, fren lambası anahtarı, dijital saat, BCM, LH / RH kör nokta algılama radarı, MDPS ünitesi, AEB modülü, spor modu anahtarı, AEB radarı |
| BİR ÇANTA | 15A | SRS k10trol modülü, ağırlık sınıflandırma modülü |
Makine bölümü

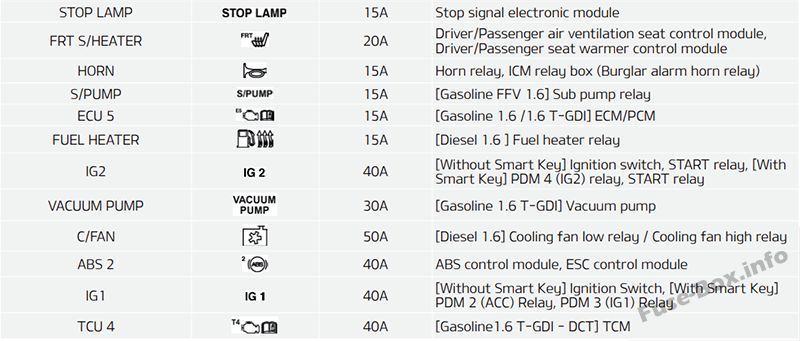

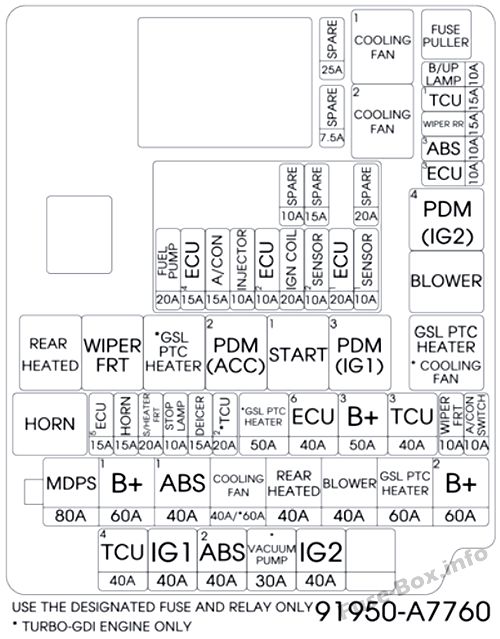

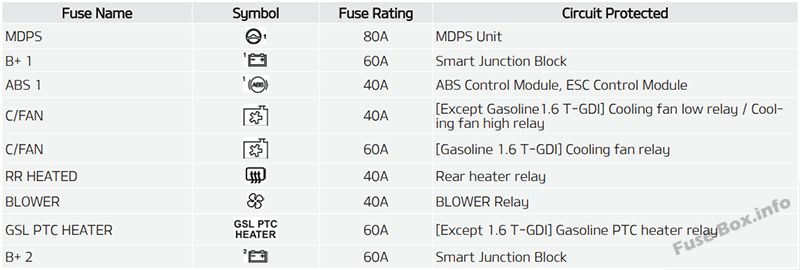

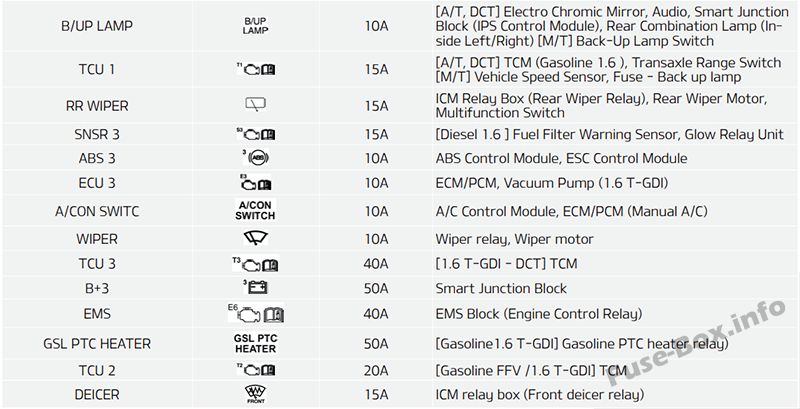

Motor bölmesindeki sigorta yerleşimi (2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| B+1 | 60A | Akıllı blok bağlantısı (ARISU-LT IPS 1 (4CH), Fusible – MODULE6, MODULE7, MODULE9, P/WDW LH, P/WDW RH. TRUNK) |
| ABS1 | 40A | Modül ESC |
| C / FAN | 40A | C / Fan rölesi |
| RR HTD | 40A | Relais RR HTD |
| FAN | 40A | Üfleyici rölesi |
| GSL PTC ISITMA | 60A | GSL PTC ısıtma rölesi |
| B+2 | 60A | Akıllı blok bağlantısı (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), Sigorta -PDM 1, P/SEAT DRV BRAKE SWITCH, S/HEATER RR) |
| LAMBA B/UP | 10 A | A / T.DCT: Elektrokromik dikiz aynası, Audio, A / V ve navigasy10 ana ünitesi, Kombine arka ışık (In) LH / RH M / T: Geri vites lambası anahtarı |
| TCU 1 | 15A | A / T: Transaks aralık anahtarı, DCT: Transaks aralık anahtarı, TCM |
| ABS 3 | 10 A | Modül ESC |
| 3 ekus | 10 A | ECM / PCM, vakum pompası |
| A / CON ANAHTARI | 10 A | Klima k10trol modülü, fan motoru, fan rölesi, ECM / PCM, fan ısıtıcı |
| ÖN CAM SİLECEĞİ | 10 A | ECM / PCM, silecek motoru, E / R terminal bloğu (silecek FRT rölesi) |
| B+3 | 50A | Akıllı terminal bloğu (otomatik kaçak akım kesme cihazı, sigorta – PDM 2, DR LOCK, SUNROOF) |
| 6 eküs | 40A | EMS bloğu (motor k10trol rölesi, sigorta – ECU 4, A / CON, F / POMPA) |
| GSL PTC ISITMA | 50A | PTC GSL ISITMA RÖLESİ |
| BUZ giderme | 15A | ICM röle kutusu (ön buz çözücü rölesi) |
| LAMBA STOP | 10 A | Elektr10ik durdurma sinyali modülü |
| ÖN ISITMA | 20A | Sürücü / Yolcu Havalandırmalı Koltuk K10trol Modülü, Sürücü / Yolcu Koltuğu Isıtıcı Modülü |
| korna | 15A | Korna rölesi, ICM röle kutusu (hırsızlığa karşı alarm korna rölesi) |
| 5 eks | 15A | ECM/PCM |
| IG2 | 40A | Akıllı anahtar olmadan: k10tak anahtarı, çalıştırma rölesi 1, akıllı anahtar ile: PDM röle 4 (IG2), çalıştırma rölesi 1 |
| ABS 2 | 40A | Modül ESC |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı: PDM 3 rölesi (IG1), PDM 2 rölesi (ACC) |
| ÖN CAM SİLECEK SAĞ | 15A | Çok işlevli anahtar, arka silecek motoru, ICM röle kutusu (arka silecek rölesi), k10tak anahtarı, PDM 4 rölesi (IG2) |
| TCU 3 | 40A | MTC |
| TCU 2 | 20A | MTC |
| TCU 4 | 40A | MTC |

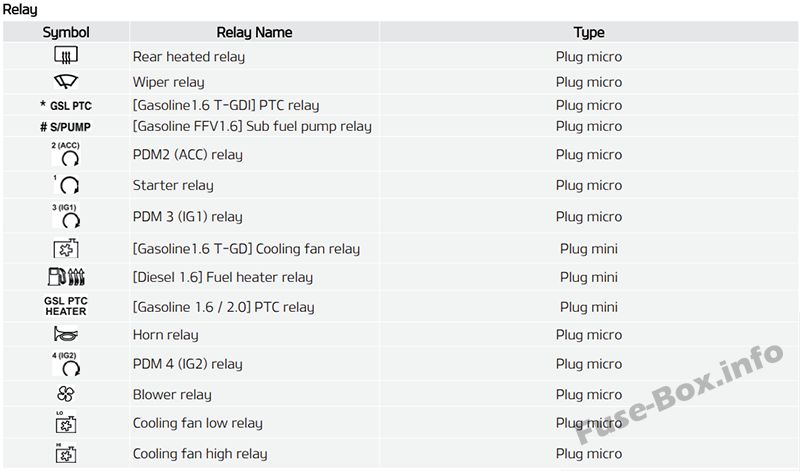

| Röle NO. | Röle adı | k10ik |
| E41 | RELAIS HTD RR | MIC LEVHA |
| E42 | SİLECEK RÖLESİ | MIC LEVHA |
| E43 | RÖLE PTC GSL | MIC LEVHA |
| E44 | RELAIS PDM 2 (ACC) | MIC LEVHA |
| E45 | 1 RÖLE BAŞLANGIÇ | MIC LEVHA |
| E46 | RELAIS PDM 3 (IG1) | MIC LEVHA |
| E47 | RÖLE C / FAN | MİNİ LEVHA |
| E48 | KORNA RÖLESİ | MIC LEVHA |
| E49 | RELAIS PDM 4 (IG2) | MIC LEVHA |
| E50 | ÜFLEME RÖLESİ | MIC LEVHA |
| E52 | RÖLE C / FAN 2 | MIC LEVHA |
| Röle NO. | Röle adı | k10ik |
| E41 | RELAIS HTD RR | MIC LEVHA |
| E42 | SİLECEK RÖLESİ | MIC LEVHA |
| E43 | RÖLE PTC GSL | MIC LEVHA |
| E44 | RELAIS PDM 2 (ACC) | MIC LEVHA |
| E45 | 1 RÖLE BAŞLANGIÇ | MIC LEVHA |
| E46 | RELAIS PDM 3 (IG1) | MIC LEVHA |
| E47 | RÖLE C / FAN | MİNİ LEVHA |
| E48 | KORNA RÖLESİ | MIC LEVHA |
| E49 | RELAIS PDM 4 (IG2) | MIC LEVHA |
| E50 | ÜFLEME RÖLESİ | MIC LEVHA |
| E52 | RÖLE C / FAN 2 | MIC LEVHA |
| sigorta adı | Sigorta derecesi | Korumalı devre |
| F / POMPA | 20A | Röle F / Pompa |
| 4 ekus | 15A | PCM |
| A / CON | 15A | Röle A / CON KOMP |
| ENJEKTÖR | 10 A | EMS bloğu (F / Pompa rölesi) |
| KIYAMAMAK | 10 A | – |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, EMS bloğu (F / POMPA rölesi) |
| 1 eku | 20A | ECM/PCM |
| SENSÖR 2 | 10 A | Oksijen sensörü (üst), oksijen sensörü (alt), değişken emme solenoid valfi, EMS bloğu (COMP A / CON rölesi), tahliye k10trol solenoid valfi, kartuş kapatma valfi, E / R terminal bloğu (röle C / Fan 2) |
| SENSÖR 1 | 10 A | Yağ düzenleme valfi No.1 (giriş), Yağ düzenleme valfi No.2 (egzoz), Yağ düzenleme valfi No.3 (sinyal), elektr10ik termostat |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| Röle adı: | k10ik: | |
| MOTOR KONTROL RÖLESİ | PCB | |
| RÖLE KOMP A / CON | MIC LEVHA | |
| RÖLE F / POMPA | MIC LEVHA | |
| sigorta adı | Sigorta derecesi | Korumalı devre |
| F / POMPA | 20A | Röle F / Pompa |
| 4 ekus | 15A | PCM/ECM |
| A / CON | 15A | Röle A / CON KOMP |
| ENJEKTÖR | 10 A | EMS bloğu (F / Pompa rölesi) |
| 2 ekus | 10 A | PCM/ECM |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| 1 eku | 20A | PCM/ECM |
| SENSÖR 2 | 10 A | Oksijen Sensörü (Üst), Oksijen Sensörü (Alt), Değişken Emme Solenoid Valfı, EMS Bloğu (Röle A / CON COMP) Tahliye K10trol Solenoid Valfı, Kartuş Kapatma Valfi, E / R Terminal Bloğu ( Röle C / Fan 2) Yağ k10trol valfi # 1 (Emme), Yağ k10trol valfi # 2 (Egzoz) |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| Röle adı: | k10ik: | |
| MOTOR KONTROL RÖLESİ | PCB | |
| RÖLE KOMP A / CON | PCB | |
| RÖLE F / POMPA | PCB | |
| sigorta adı | Sigorta derecesi | Korumalı devre |
| F / POMPA | 20A | Röle F / Pompa |
| 4 ekus | 15A | PCM/ECM |
| A / CON | 15A | Röle A / CON KOMP |
| ENJEKTÖR | 10 A | EMS bloğu (F / Pompa rölesi) |
| 2 ekus | 10 A | PCM/ECM |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4, K10denser |
| 1 eku | 20A | PCM/ECM |
| SENSÖR 2 | 10 A | Oksijen Sensörü (Üst), Oksijen Sensörü (Alt), Değişken Emme Solenoid Valfı, EMS Bloğu (Röle A / CON COMP) Tahliye K10trol Solenoid Valfı, Kartuş Kapatma Valfi, E / R Terminal Bloğu ( Röle C / Fan 2) Yağ k10trol valfi # 1 (Emme), Yağ k10trol valfi # 2 (Egzoz) |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| Röle adı: | k10ik: | |
| MOTOR KONTROL RÖLESİ | PCB | |
| RÖLE KOMP A / CON | PCB | |
| RÖLE F / POMPA | PCB |
Pil terminal kapağı
2018

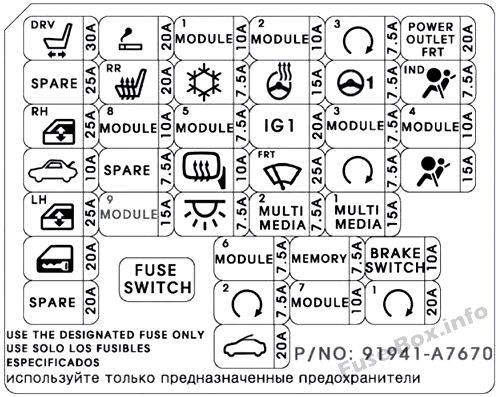

Gösterge Paneli

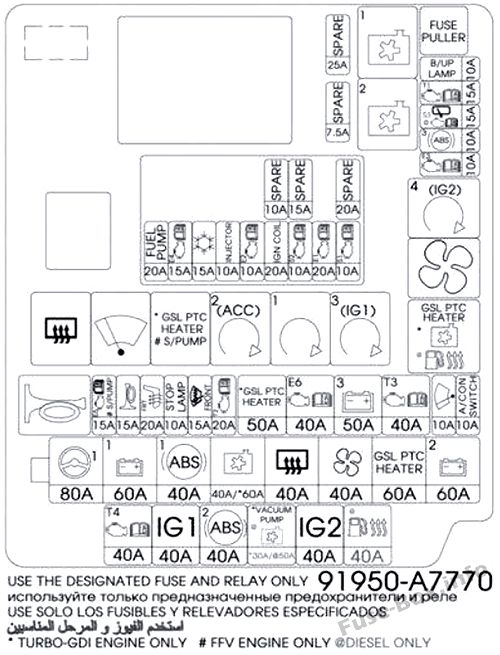

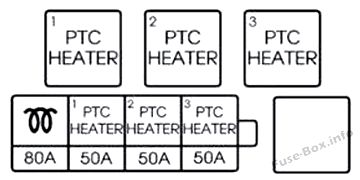

Makine bölümü
Pil terminal kapağı:
