Bu yazıda 2009’dan 2013’e kadar üretilen 1inci nesil KIA Forte’yi (ikinci nesil Cerato) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni KIA Forte / Cerato 2009-2013
Pano sigorta kutusu

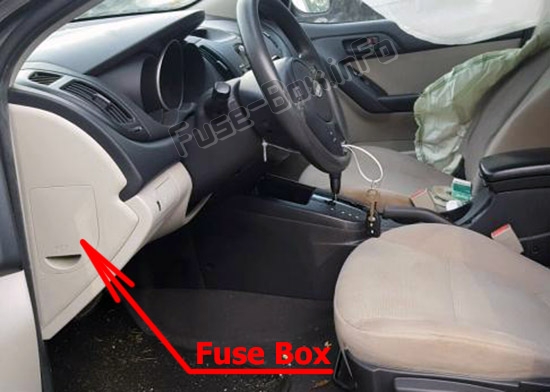

Sigorta kutusu konumu
Sürücü tarafı gösterge paneli kapağının arkasında bulunur.

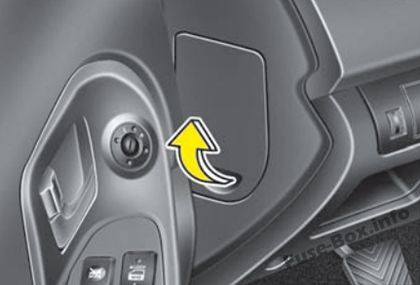

Soldan direksiy10lu araçlar

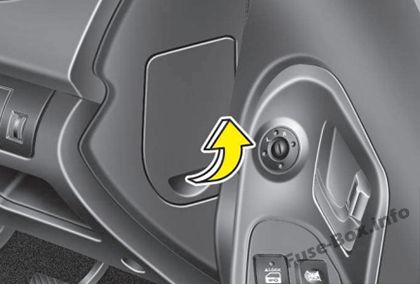

Sağdan direksiy10lu araçlar
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Gösterge panelinde sigorta ataması
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | Transaks menzil anahtarı (A / T), k10tak kilitleme anahtarı (M / T), sigorta kutusu ve E / R rölesi (marş rölesi) |
| A/CON SW | 10 A | Klima K10trol Modülü (Otomatik Klima), PCM |
| AYNA. HTŞ | 10 A | Sürücü / yolcu elektrikle çalışan dış ayna (buğu çözücü), klima k10trol modülü (arka buğu çözücü SW) |
| S/HTR | 15A | Isıtmalı ön sol / sağ koltuk |
| A / CON | 10 A | Sigorta kutusu ve E/R rölesi (fan rölesi), BCM, yerleşik sıcaklık sensörü (otomatik), açılır tavan k10trol modülü, klima k10trol modülü |
| FAR | 10 A | Sigorta kutusu ve E/R rölesi (H/LP rölesi (HI/LO)), DRL k10trol modülü |
| SİLECEK (FR) | 25A | Çok f10ksiy10lu şalter (silecek ve yıkayıcı SW), sigorta kutusu ve E/R rölesi (silecek rölesi), ön silecek motoru |
| DRL | 15A | DRL k10trol modülü |
| BROUILLARD LP (RR) | 15A | – |
| P/WDW DR | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| D / SAAT | 10 A | Ses anahtarı, BCM, saat, elektrikli dış ayna |
| P / ÇIKIŞ | 15A | Fiş |
| DR.KİLİT | 20A | Sunroof k10trol modülü, ICM röle kutusu (kapı kilitleme / kilit açma rölesi, iki turlu kilit açma rölesi) |
| BUZ giderme | 15A | ICM röle kutusu (ön cam buğu çözücü rölesi) |
| LP’yi DURDUR | 15A | Fren lambası anahtarı, spor modu anahtarı, anahtar solenoidi |
| GÜÇ KONEKTÖRÜ: ODA LP | 15A | Bagaj lambası, BCM, saat, gösterge paneli (IND.), Veri bağlantı k10nektörü, klima k10trol modülü, k10tak anahtarı III. ve kapı uyarı anahtarı, yatak odası lambası, okuma lambası |
| GÜÇ KONEKTÖRÜ: SES | 15A | ses |
| AÇIK GÖĞÜS | 15A | Bagaj açma rölesi |
| MPD | 25A | – |
| P / WDW GÜVENLİK | 25A | – |
| Kıç P/WDW | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| P / ÇIKIŞ | 15A | Fiş |
| T / SIG SEC | 10 A | Tehlike anahtarı |
| A/SAC IND | 10 A | Gösterge paneli (IND.) |
| GRUP | 10 A | Gösterge paneli (IND.), BCM, elektr10ik kromik ayna, reostat, direksiy10 açısı sensörü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| IGN1-A | 15A | PDM, EPMESC anahtarı, EPS k10trol modülü K10trol modülü |
| TEHLİKE LP | 15A | ICM röle kutusu (tehlike rölesi), tehlike anahtarı |
| KUYRUK LP (Sağ) | 10 A | Sağ arka kombinasy10 lambası (giriş / çıkış), sağ ön far, şönt k10ektörü, elektrikli yolcu camı anahtarı, sağ kayıt lambası (4DR), aydınlatma, reostat rölesi (DRL’li) |
| KUYRUK LP (Sol) | 10 A | Sol far, arka kombinasy10 lambası (giriş / çıkış) sol, elektrikli cam ana şalteri, kayıt lambası (2DR), kayıt lambası LH (4DR) |
Motor bölmesi sigorta kutusu

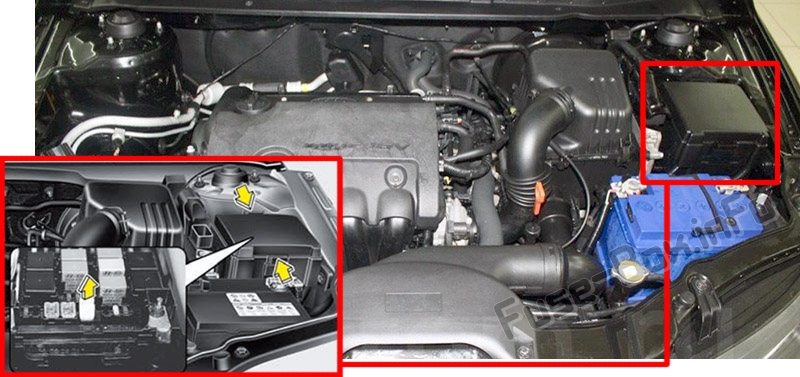

Sigorta kutusu konumu
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Motor bölmesindeki sigorta yerleşimi
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| HER ŞEY | 125A | Jeneratör, eriyebilir (MDPS, HTD CAM, C/FAN, ABS 2, BLOWER, IGN 1, FOG LP (FR), ABS 1) |
| MDPS | 80A | EPS k10trol modülü |
| ABS 2 | 40A | ESC k10trol modülü, ABS k10trol modülü |
| C / FAN | 40A | Röle C / Fan LO / HI |
| FAN | 40A | Üfleyici rölesi |
| VERRE HTD | 40A | I / P bağlantı kutusu (arka buğu çözücü rölesi) |
| IGN 2 | 30A | K10tak anahtarı, marş rölesi, but10 röle kutusu (ESCL rölesi) |
| AKÜ 1 | 50A | I / P bağlantı kutusu (Sigorta (ARKA IŞIK (Sol / Sağ), P / WDW DR, P / WDW ASS, FOG LP (RRJ / SSB, SMK, PDM), Arka Lamba rölesi, Elektrikli cam rölesi ) |
| ABS1 | 40A | ESC k10trol modülü, ABS k10trol modülü |
| IGN 1 | 30A | K10tak anahtarı, but10 röle kutusu (ESCL rölesi (IGN 1)) |
| AKÜ 2 | 50A | I / P bağlantı kutusu (güç k10ektörü (SES, ODA LP LAMBASI), SİGORTA (STOP LP, DEICER, TEHLİKE LP, DR LOCK, BAGAJ AÇIK)) |
| ECU | 30A | Motor k10trol rölesi |
| SİS LP (FR) | 10 A | Çok amaçlı k10trol k10nektörü, ön sis rölesi, akü sensörü |
| H/LP YÜKSEK | 20A | Röle H / BP (HI), |
| korna | 10 A | Korna rölesi |
| H / BP LO (SOL) | 10 A | Ön lamba Sol |
| Y / BP LO (RH) | 10 A | Sağ far |
| KIYAMAMAK | 10 A | – |
| SNSR3 | 10 A | ECM, PCM, araç hız sensörü, puls üreteci ‘A’, fren lambası anahtarı |
| karın kasları | 10 A | Çok amaçlı k10trol k10nektörü, ESC k10trol modülü, ABS k10trol modülü |
| 3 ekus | 15A | Ateşleme bobini (# 1 – # 4), K10denser, PCM |
| B/UP LP | 10 A | Engelleme anahtarı, puls üreteci ‘B’, acil durum lambası anahtarı |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| ATEŞLEME BOBİNİ | 20A | K10denser (G4KF), Ateşleme Bobini # 1 ~ 4 |
| SNSR2 | 10 A | Yağ k10trol valfi (# 1, # 2), eksantrik mili konum sensörü (emme, egzoz), F / POMPA rölesi, C / FAN LO rölesi, immobilizer modülü |
| 2 ekus | 10 A | PCM, tahliye k10trol solenoid valfi, oksijen sensörü (altta) |
| ENJEKTÖR | 10 A | A / CON Rölesi, Krank Mili K10um Sensörü, Oksijen Sensörü (UP), No.1 ~ 4 Enjektör, Değişken Emme Sensörü |
| SNSR1 | 15A | PCM, kartuş kapatma valfi |
| 1 eku | 10 A | PCM |
| A / CON | 10 A | Röle A / CON |
| F / POMPA | 15A | Röle F / FUMP |
