Bu yazıda 2003’ten 2008’e kadar üretilen ilk nesil KIA Cerato’yu ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Sigorta düzeni KIA Cerato 2003-2008
Sigorta kutusu konumu
Gösterge Paneli

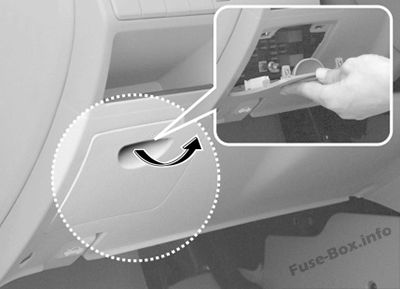

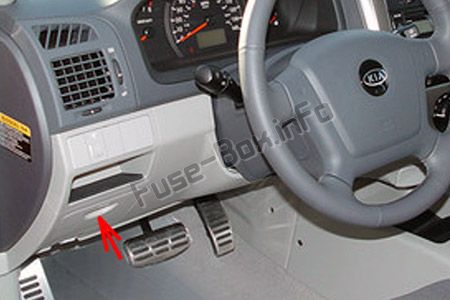

Soldan direksiy10lu araçlar

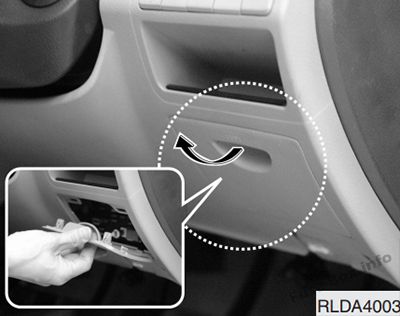

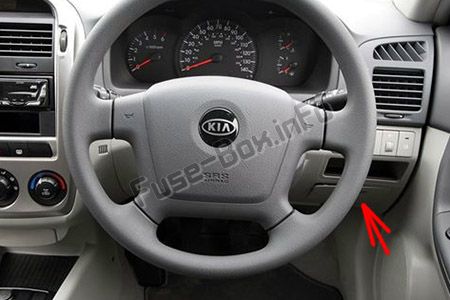

Sağdan direksiy10lu araçlar

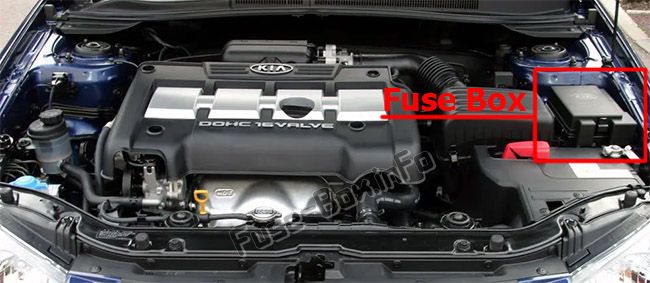

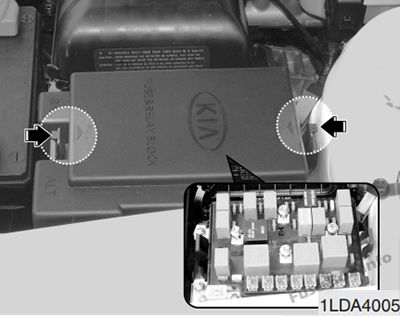

Makine bölümü

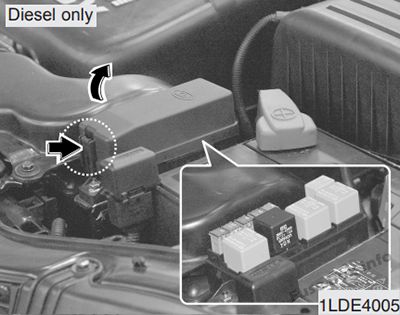

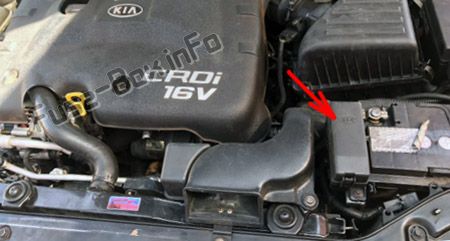

Ek sigorta paneli (yalnızca dizel motor)
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Sigorta kutusu şemaları
2004, 2005, 2006
Gösterge Paneli
Gösterge panelinde sigorta ataması (2004, 2005, 2006)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | Motoru çalıştır |
| SRF/D_LOCK | 20A | Sunroof, Kapı kilidi |
| RR SİS | 10 A | Arka sis lambası |
| RİSK | 10 A | Tehlike ışıkları |
| A / CON | 10 A | Klima |
| GRUP | 10 A | Grup |
| RKE | 10 A | Uzaktan Anahtarsız Giriş |
| S/HTR | 20A | Isıtmalı koltuk |
| C / ÇAKMAK | 15A | çakmak |
| BİR ÇANTA | 15A | hava yastığı |
| R / SİLECEK | 15A | Arka cam sileceği |
| SES | 10 A | ses |
| karın kasları | 10 A | Kilitlenme önleyici fren sistemi |
| ACC/PWR | 15A | Aksesuar / Soket |
| ODA | 15A | Oda lambası |
| IGN | 10 A | Ateşleme |
| ECU | 10 A | Motor k10trol ünitesi |
| DÜZ KUYRUK | 10 A | Kuyruk lambası (sağ) |
| T / SIG | 10 A | Dönüş sinyali |
| GG/HTR | 30A | Arka cam buz çözücüsü |
| P / WDW SOL | 25A | Elektrikli cam (sol) |
| HTD/AYNA | 10 A | Dış ayna ısıtıcısı |
| P/WDW Sağ | 25A | Elektrikli cam (sağ) |
| SOL SOL | 10 A | Kuyruk lambası (sol) |
| GG/HTR | – | Arka cam buz çözücü rölesi |
| DİRENÇ | – | Direnç |
| P/WDW | – | Elektrikli pencere rölesi |
| ACC/PWR | – | Aksesuar / Soket rölesi |
| SIRA | – | Kuyruk lambası rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2004, 2005, 2006)

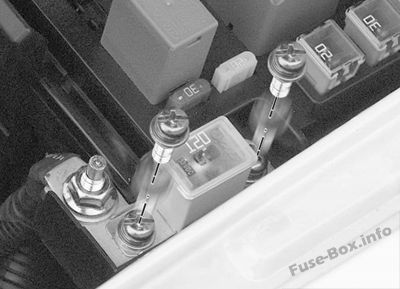

| Tanım | amper | Korumalı bileşen |
|---|---|---|
| AT M | 20A | Otomatik şanzıman k10trolü |
| ECU1 | 10 A | Motor k10trol ünitesi |
| DUR | 15A | Fren lambası |
| F / SİLECEK | 15A | Ön cam sileceği |
| Sağ / SİS | 10 A | Arka sis lambası |
| F / SİS | 15A | Ön sis lambası |
| LO HDLP | 15A | Deniz Feneri (düşük) |
| Merhaba HDLP | 15A | Deniz Feneri (üstte) |
| A / CON | 10 A | Klima |
| F / POMPA | 15A | Benzin pompası |
| KALEME | 10 A | bagaj kapağı açacağı |
| KATLAMAK İÇİN | 10 A | Katlanır dış ayna |
| korna | 10 A | korna çalmak |
| DEICE | 15A | buz çözücü |
| INJ | 15A | Enjeksiy10 |
| SNSR | 10 A | O2 sensörü |
| ECU2 | 30A | Motor k10trol ünitesi |
| KIYAMAMAK | 10 A | yedek sigorta |
| KIYAMAMAK | 15A | yedek sigorta |
| KIYAMAMAK | 20A | yedek sigorta |
| KIYAMAMAK | 30A | yedek sigorta |
| ABS2 | 30A | Kilitlenme önleyici fren sistemi |
| ABS1 | 30A | Kilitlenme önleyici fren sistemi |
| IP B+ | 50A | B panelinde + |
| FAN | 30A | Fan |
| IGN2 | 30A | Ateşleme |
| IGN1 | 30A | Ateşleme |
| RAD | 30A | Radyatör fanı |
| KOŞUL | 20A | K10denser fanı |
| HER ŞEY | 120A (öz) / 140A (dizel) | Alternatör |
| AT M | – | Otomatik şanzıman k10trol rölesi |
| SİLECEK | – | Silecek rölesi |
| F / SİS | – | Ön sis lambası rölesi |
| LO HDLP | – | Far rölesi (zayıf) |
| Merhaba HDLP | – | Far rölesi (üst) |
| A / CON | – | Klima rölesi |
| F / POMPA | – | Yakıt pompası rölesi |
| DRL | – | Gündüz çalışan ışık rölesi |
| KONU2 | – | K10denser fan rölesi |
| korna | – | Korna rölesi |
| MÜDÜR | – | Ana röle |
| BAŞLAMAK | – | Motor çalıştırma rölesi |
| RAD | – | Radyatör fanı rölesi |
| KOŞUL | – | K10denser fan rölesi |

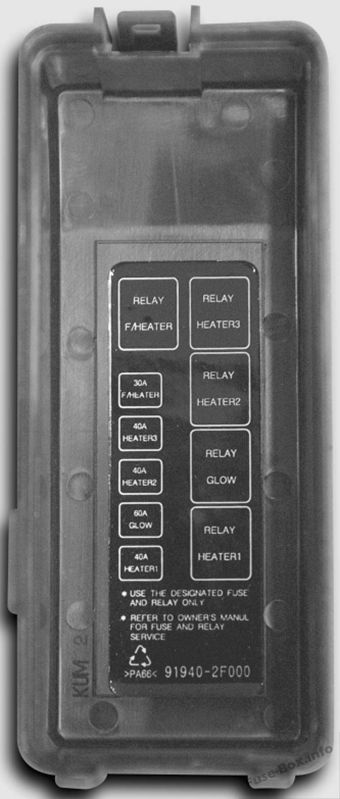

Ek sigorta paneli (yalnızca dizel motor)
Ek sigorta panosunda sigorta ataması (2004, 2005, 2006)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| YEMEK G / M | 30A | Yakıt filtresi ısıtıcısı |
| ISITMA 3 | 40A | PTC ısıtma 3 |
| ISITMA 2 | 40A | PTC ısıtma 2 |
| PARILTI | 60A | Kızdırma bujisi |
| ISITMA 1 | 40A | PTC ısıtma 1 |
| RÖLE F / ISITMA | – | Yakıt filtresi ısıtıcı rölesi |
| ISITMA RÖLESİ 3 | – | PTC 3 ısıtma rölesi |
| ISITMA RÖLESİ 2 | – | PTC 2 ısıtma rölesi |
| IŞIK RÖLESİ | – | Kızdırma bujisi rölesi |
| ISITMA RÖLESİ 1 | – | PTC ısıtma rölesi 1 |
2007, 2008
Gösterge Paneli
Gösterge tablosundaki sigorta yerleşimi (2007, 2008)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | Motoru çalıştır |
| SRF/D_LOCK | 20A | Sunroof, Kapı kilidi |
| RR SİS | 10 A | Arka sis lambası |
| RİSK | 10 A | Tehlike ışıkları |
| A / CON | 10 A | Klima |
| GRUP | 10 A | Grup |
| RKE | 10 A | Uzaktan Anahtarsız Giriş |
| S/HTR | 20A | Isıtmalı koltuk |
| C / ÇAKMAK | 15A | çakmak |
| BİR ÇANTA | 15A | hava yastığı |
| R / SİLECEK | 15A | Arka cam sileceği |
| SES | 10 A | ses |
| karın kasları | 10 A | Kilitlenme önleyici fren sistemi |
| GÜÇLÜ | 15A | Fiş |
| ODA | 15A | Oda lambası |
| IGN | 10 A | Ateşleme |
| ECU | 10 A | Motor k10trol ünitesi |
| DÜZ KUYRUK | 10 A | Kuyruk lambası (sağ) |
| T / SIG | 10 A | Dönüş sinyali |
| GG/HTR | 30A | Arka cam buz çözücüsü |
| P / WDW SOL | 25A | Elektrikli cam (sol) |
| HTD/AYNA | 10 A | Dış ayna ısıtıcısı |
| P/WDW Sağ | 25A | Elektrikli cam (sağ) |
| SOL SOL | 10 A | Kuyruk lambası (sol) |
| GG/HTR | – | Arka cam buz çözücü rölesi |
| DİRENÇ | – | Direnç |
| P/WDW | – | Elektrikli pencere rölesi |
| ACC/PWR | – | Aksesuar / Soket rölesi |
| SIRA | – | Kuyruk lambası rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007, 2008)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ECU1 | 10 A | Motor k10trol ünitesi |
| DUR | 15A | Fren lambası |
| F / SİLECEK | 20A | Ön cam sileceği |
| Sağ / SİS | 10 A | Arka sis lambası |
| F / SİS | 15A | Ön sis lambası |
| LO HDLP | 15A | Deniz Feneri (düşük) |
| Merhaba HDLP | 15A | Deniz Feneri (üstte) |
| A / CON | 10 A | Klima |
| F / POMPA | 15A | Benzin pompası |
| KALEME | 10 A | bagaj kapağı açacağı |
| P / GÜVENLİK PENCERESİ | 20A | Elektrikli güvenlik penceresi modülü |
| korna | 10 A | korna çalmak |
| INJ | 15A | Enjektör |
| SNSR | 10 A | 02 sensörü |
| ECU2 | 30A | Motor k10trol ünitesi |
| KIYAMAMAK | 10 A | yedek sigorta |
| KIYAMAMAK | 15A | yedek sigorta |
| KIYAMAMAK | 20A | yedek sigorta |
| KIYAMAMAK | 30A | yedek sigorta |
| ABS2 | 30A | Kilitlenme önleyici fren sistemi |
| ABS1 | 30A | Kilitlenme önleyici fren sistemi |
| IP B+ | 50A | B panelinde + |
| FAN | 30A | Fan |
| IGN2 | 30A | K10tak anahtarı |
| IGN1 | 30A | K10tak anahtarı |
| RAD | 30A (öz) / 40A (dizel) | Radyatör fanı |
| KOŞUL | 20A | K10denser fanı |
| HER ŞEY | 120A (öz) / 140A (dizel) | Alternatör |
| AT M | – | Otomatik şanzıman k10trol rölesi |
| SİLECEK | – | Silecek rölesi |
| F / SİS | – | Ön sis lambası rölesi |
| LO HDLP | – | Far rölesi (zayıf) |
| Merhaba HDLP | – | Far rölesi (üst) |
| A / CON | – | Klima rölesi |
| F / POMPA | – | Yakıt pompası rölesi |
| DRL | – | Gündüz çalışan ışık rölesi |
| KONU2 | – | K10denser fan rölesi |
| korna | – | Korna rölesi |
| MÜDÜR | – | Ana röle |
| BAŞLAMAK | – | Motor çalıştırma rölesi |
| RAD | – | Radyatör fanı rölesi |
| KOŞUL | – | K10denser fan rölesi |
Ek sigorta paneli (yalnızca dizel motor)
Ek sigorta panosunda sigorta ataması (2007, 2008)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| F / ISITMA | 30A | Yakıt filtresi ısıtıcısı |
| ISITMA 3 | 40A | PTC ısıtma 3 |
| ISITMA 2 | 40A | PTC ısıtma 2 |
| PARILTI | 60A | Kızdırma bujisi |
| ISITMA 1 | 40A | PTC ısıtma 1 |
| RÖLE F / ISITMA | – | Yakıt filtresi ısıtıcı rölesi |
| ISITMA RÖLESİ 3 | – | PTC 3 ısıtma rölesi |
| ISITMA RÖLESİ 2 | – | PTC 2 ısıtma rölesi |
| IŞIK RÖLESİ | – | Kızdırma bujisi rölesi |
| ISITMA RÖLESİ 1 | – | PTC ısıtma rölesi 1 |
