Bu yazıda 2013’ten 2018’e kadar üretilen ikinci nesil KIA Cee’d / Ceed’i (JD) ele alıyoruz. Burada KIA Ceed 2013, 2014, 2015, 2016, 2017 ve 2018’in sigorta kutularının şemalarını bulacaksınız. , araç içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigorta (sigorta düzeni) ve rölenin atamasını öğrenin.
Sigorta düzeni KIA Cee’d 2013-2018
Çakmak sigortaları (elektrik prizi) ön panel sigorta kutusunda bulunur (bkz. “GÜÇ ÇIKIŞI 2” (çakmak, arka elektrik prizi), “ÇIKIŞ”. GÜÇ KAYNAĞI 1 ”(Ön elektrik prizi)).
Gösterge Paneli

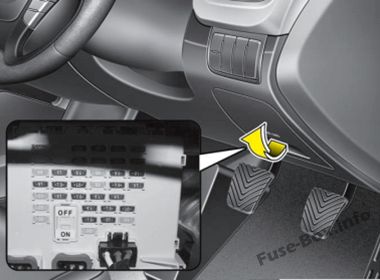

Soldan direksiy10lu araçlar

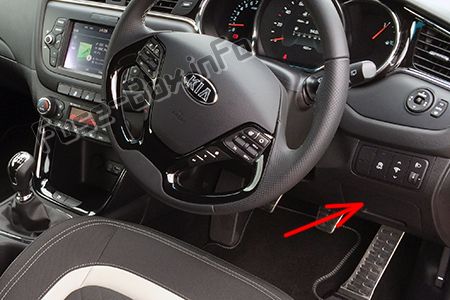

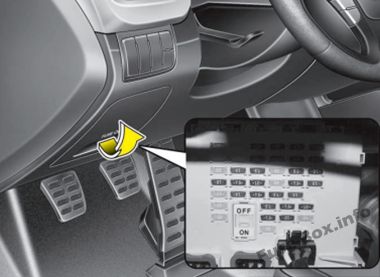

Sağdan direksiy10lu araçlar

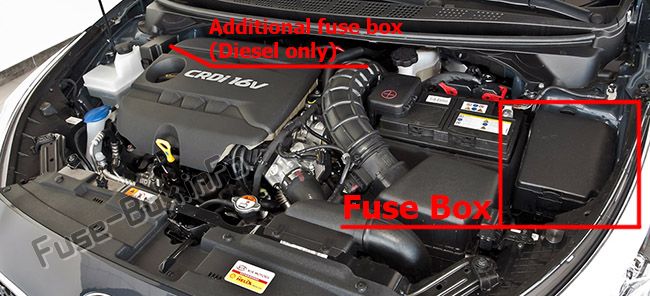

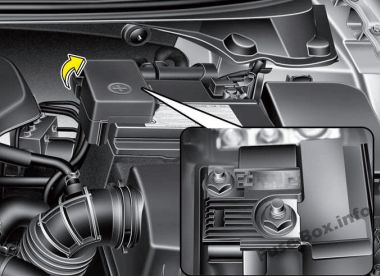

Makine bölümü
Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
2013, 2014, 2015
Gösterge Paneli

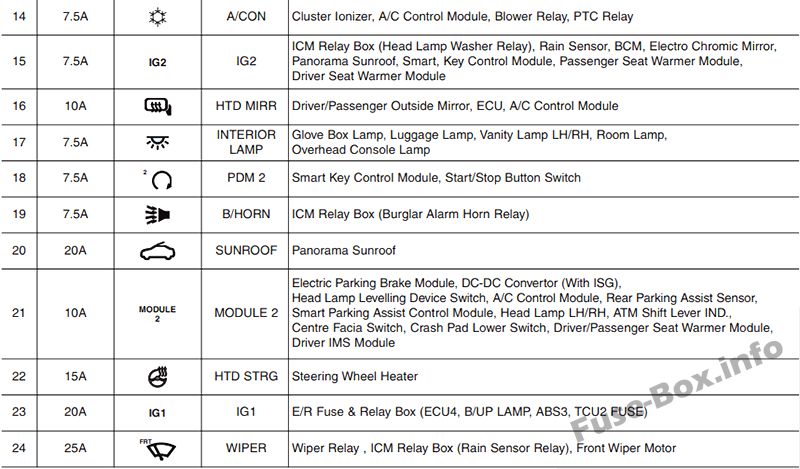

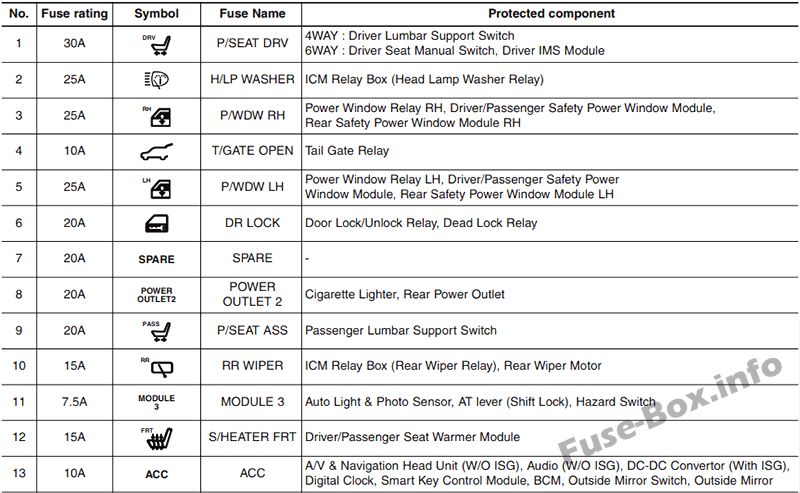

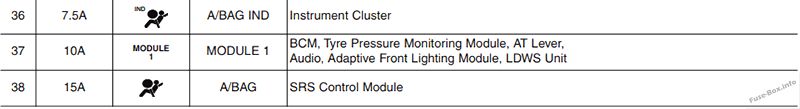

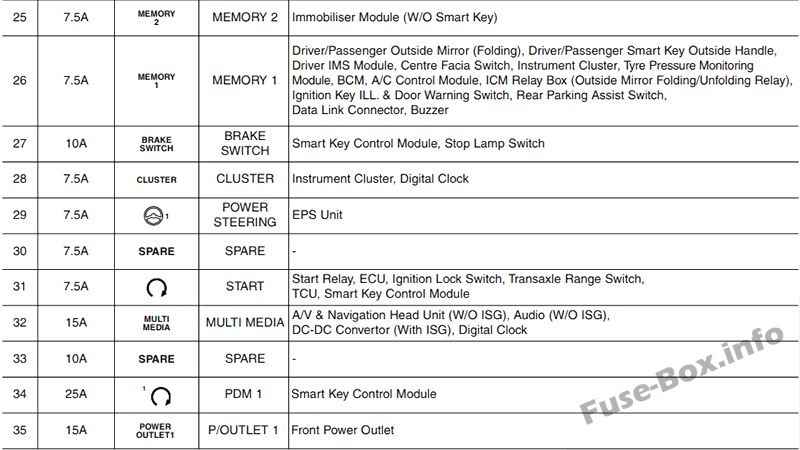

Gösterge tablosuna sigorta tahsisi (2013-2017)
Motor bölmesi (benzinli MPI, GDI)

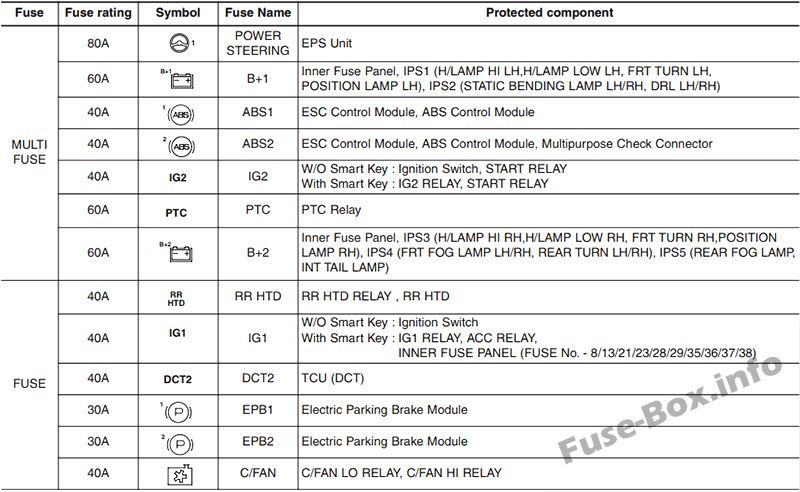

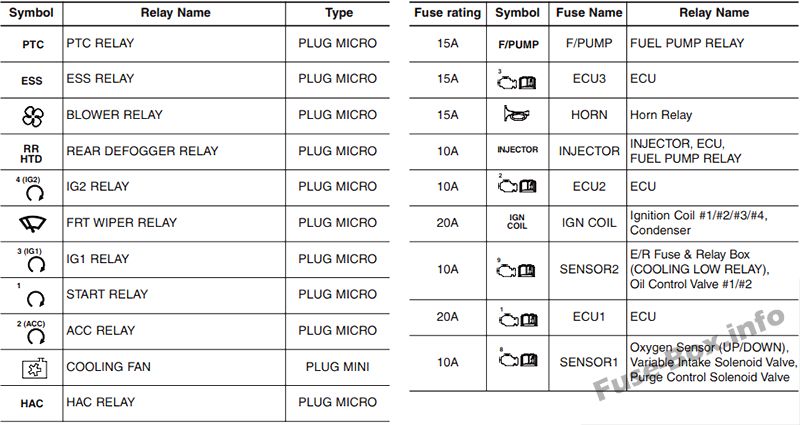

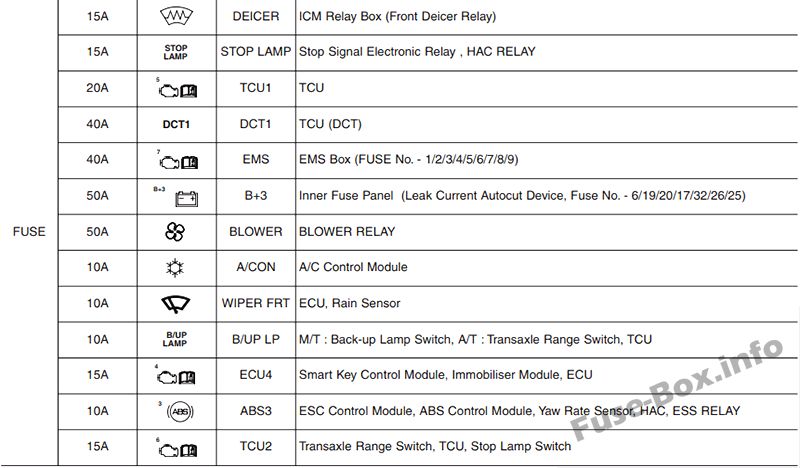

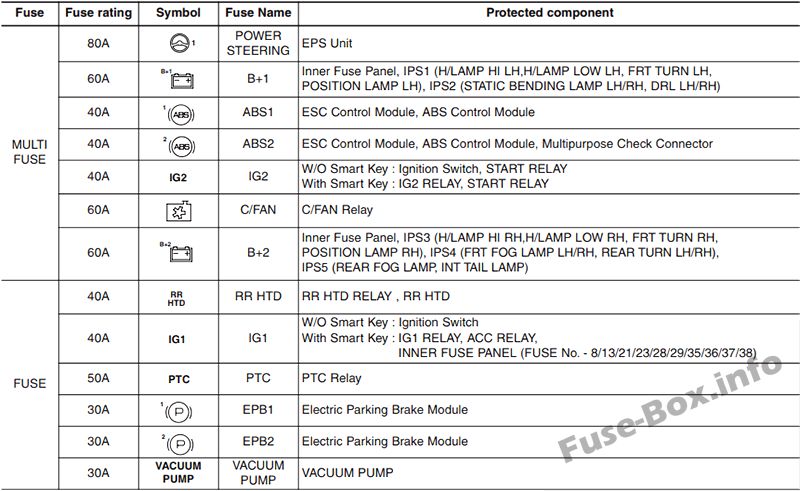

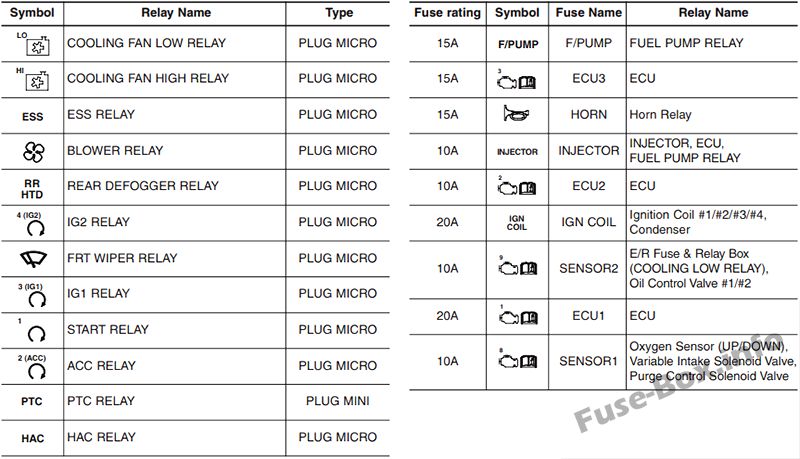

Motor bölmesindeki sigorta ataması (benzin MPI, GDI) (2013, 2014, 2015)

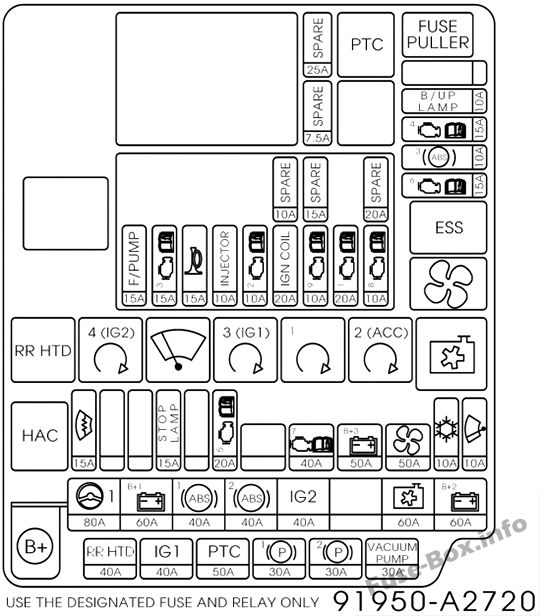

Motor bölmesi (benzinli T-GDI)
Motor bölmesindeki sigorta yerleşimi (benzinli T-GDI) (2013, 2014, 2015)

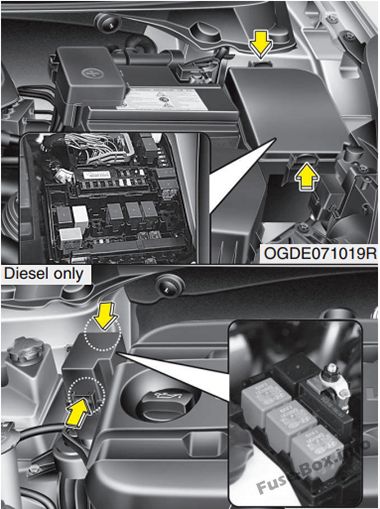

Motor bölmesi (dizel)

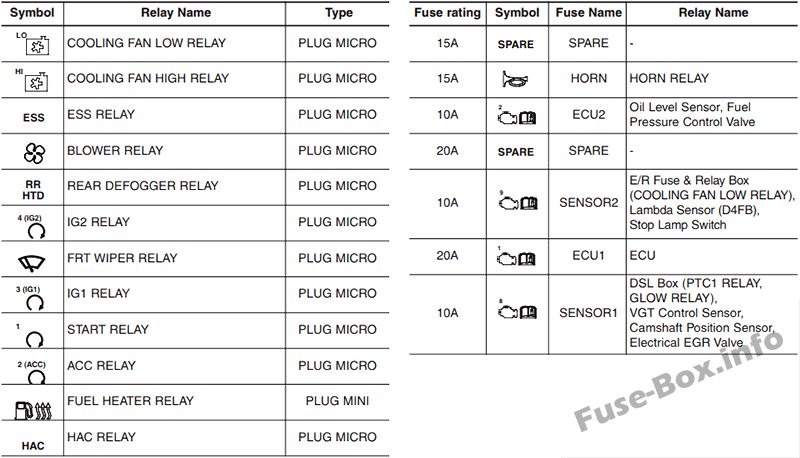

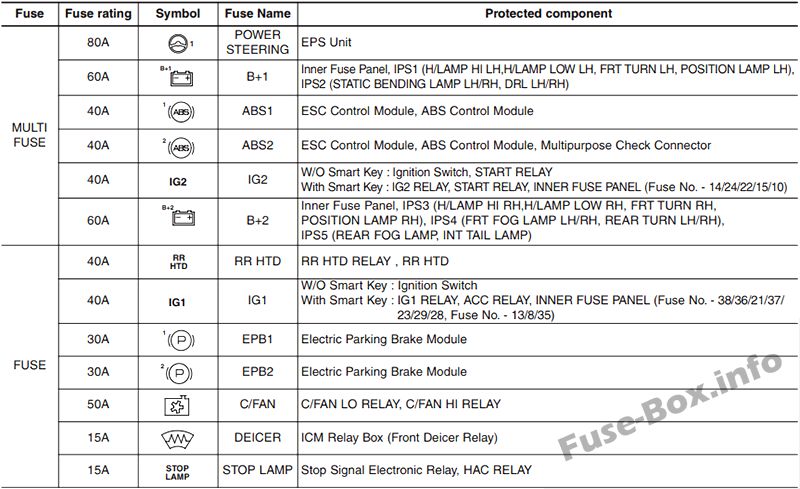

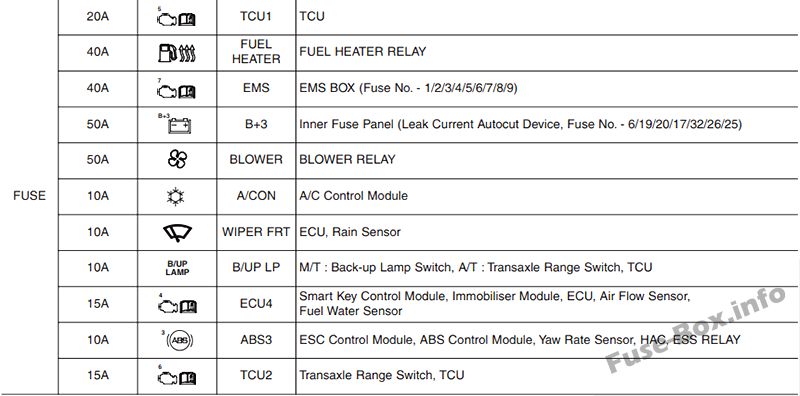

Motor bölmesindeki sigorta yerleşimi (dizel) (2013, 2014, 2015)

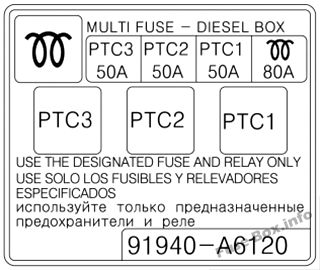

Ek sigorta paneli (yalnızca dizel motor)

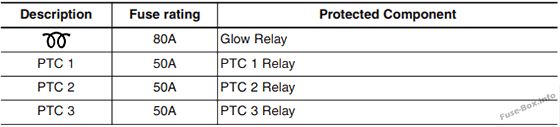

Ek sigorta panosunda sigorta ataması (2013, 2014, 2015)
2016, 2017
Gösterge Paneli
Gösterge tablosuna sigorta tahsisi (2013-2017)

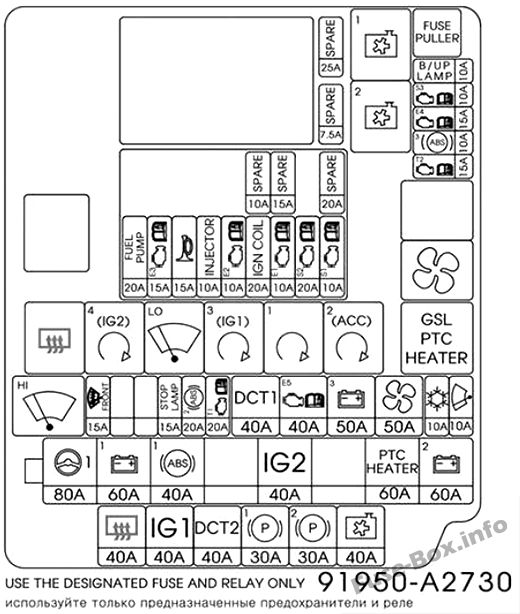

Motor bölmesi (benzinli MPI, GDI)

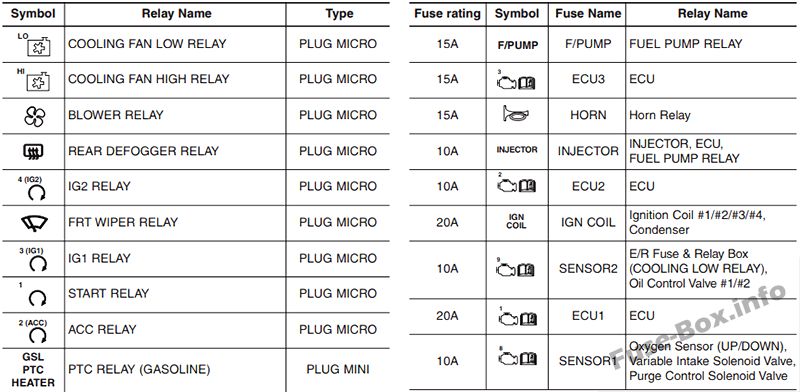

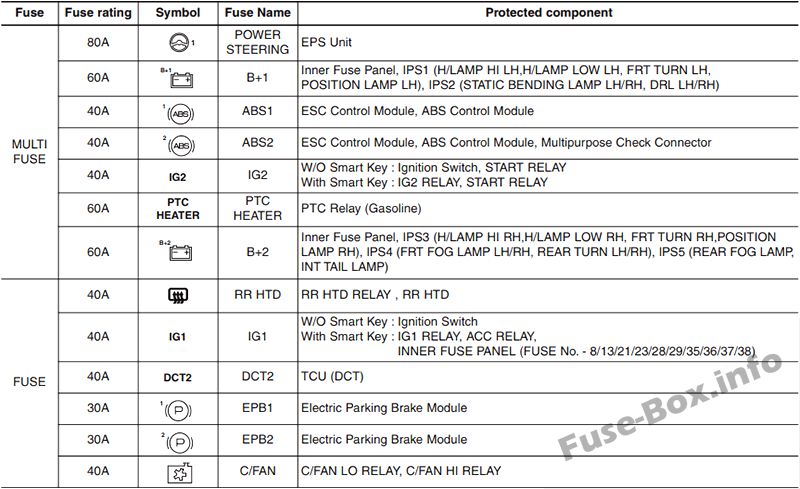

Motor bölmesindeki sigorta ataması (benzin MPI, GDI) (2016, 2017)

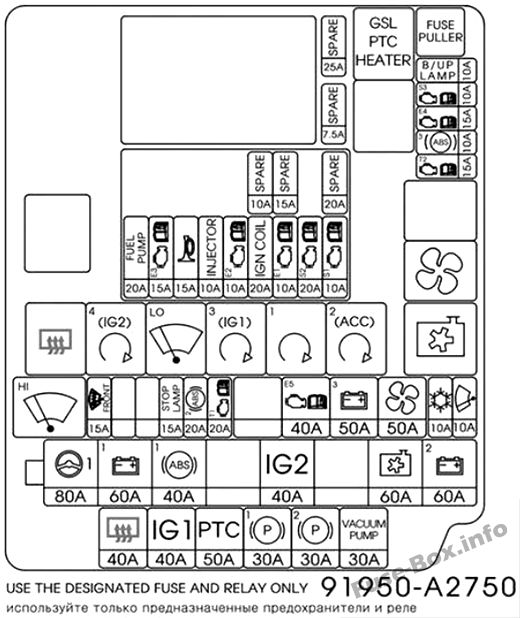

Motor bölmesi (benzinli T-GDI)

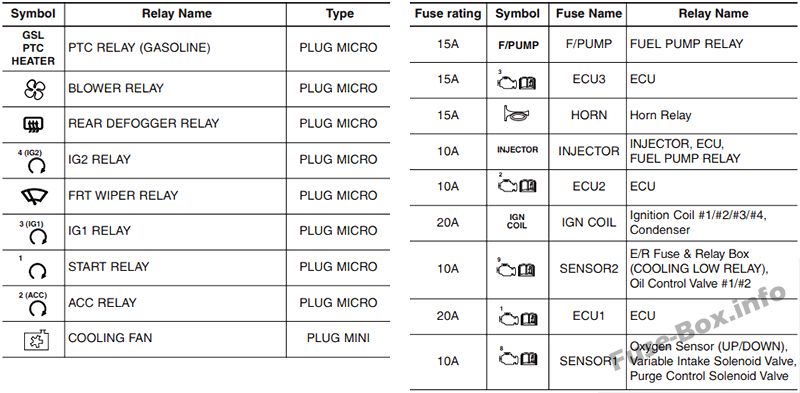

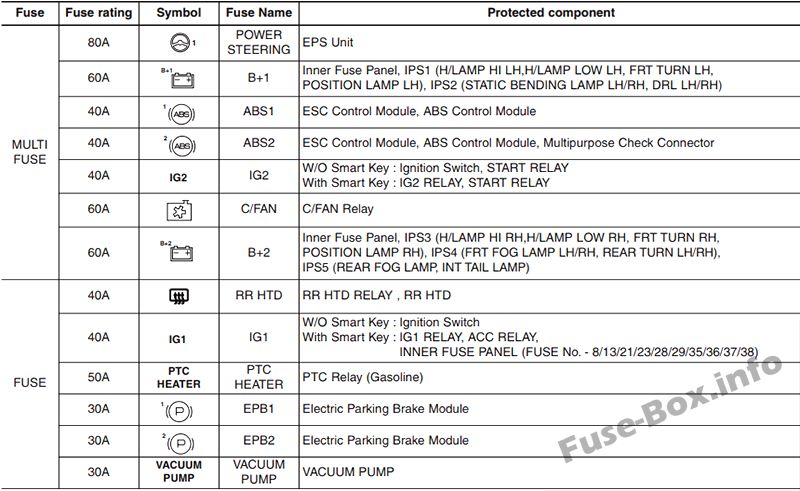

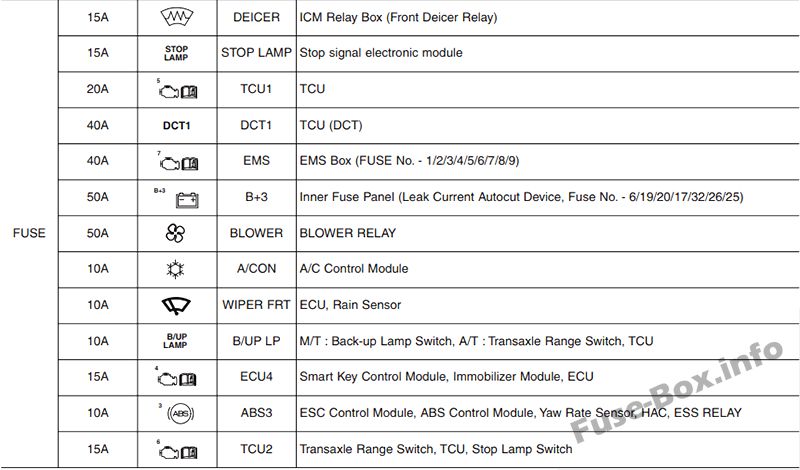

Motor bölmesindeki sigorta ataması (benzinli T-GDI) (2016, 2017)

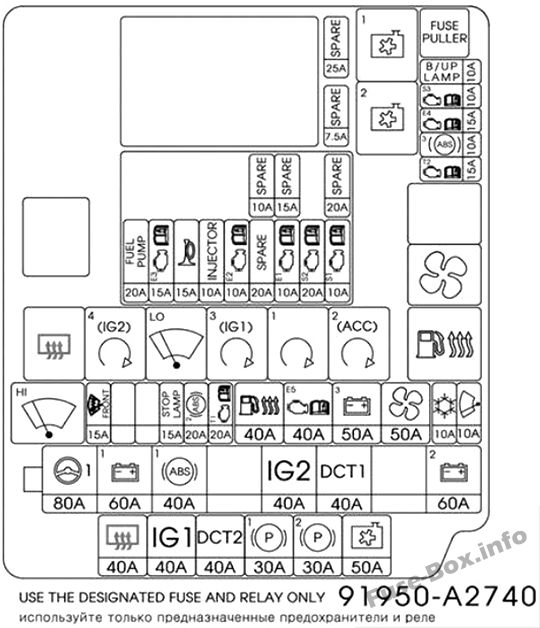

Motor bölmesi (dizel)

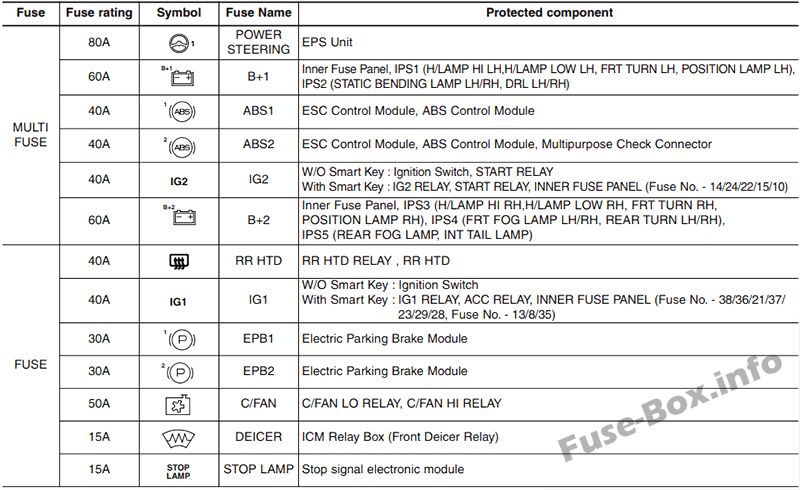

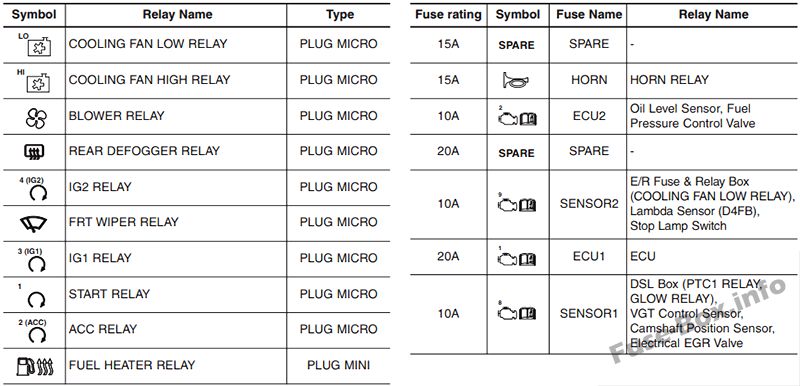

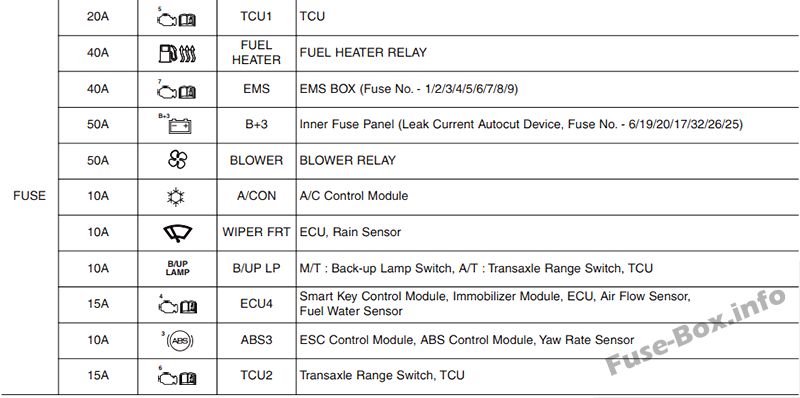

Motor bölmesindeki sigorta yerleşimi (dizel) (2016, 2017)

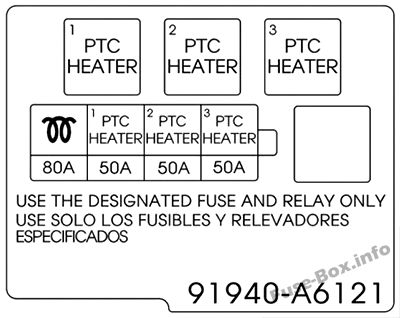

Ek sigorta paneli (yalnızca dizel motor)

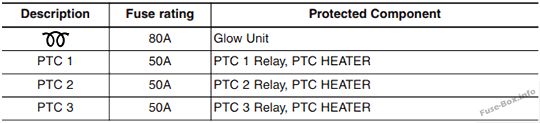

Ek sigorta panosunda sigorta ataması (2016, 2017)
