Bu yazıda, 2014’ten günümüze kadar mevcut olan üçüncü nesil KIA Carens’i (RP) ele alıyoruz. Burada KIA Carens 2014, 2015, 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (yerleşim sigortaları) ve rölelerin ataması hakkında bilgileri bulacaksınız .
Sigortaların düzenlenmesi KIA Carens 2014-2019 …
Çakmak sigortaları (elektrik prizi) ön panel sigorta kutusunda (bkz. priz)).

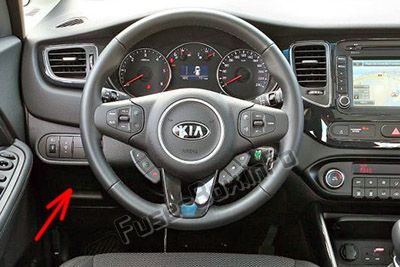

Gösterge Paneli

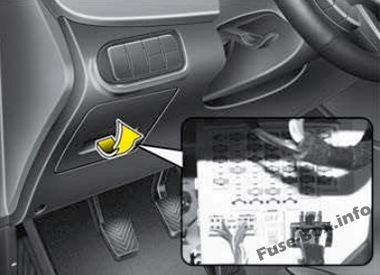

Soldan direksiy10lu araçlar

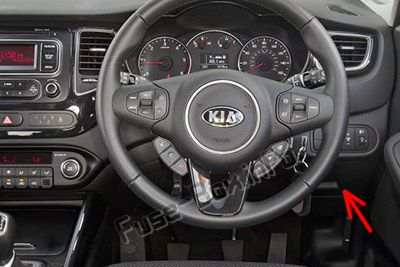

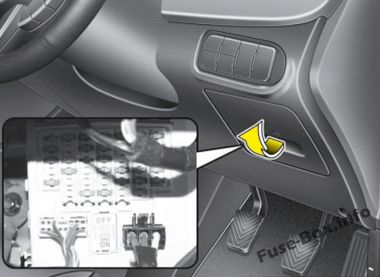

Sağdan direksiy10lu araçlar

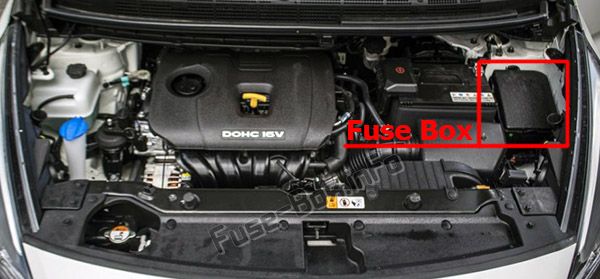

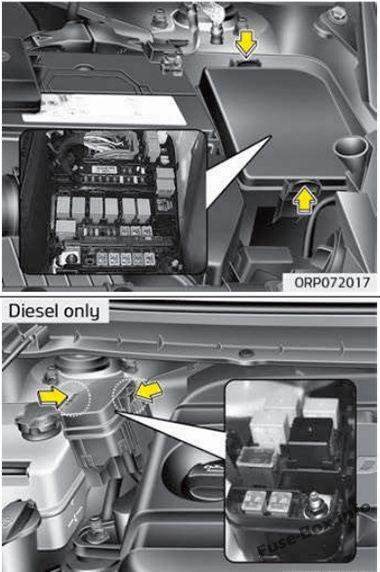

Makine bölümü

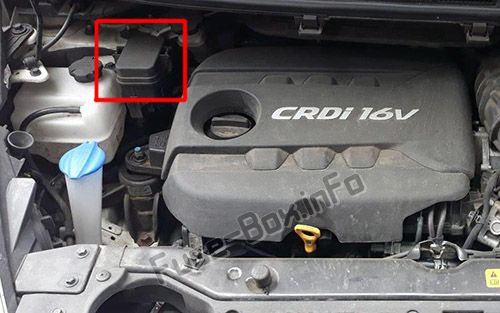

Alt panel (Dizel)
Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
2014, 2015
Gösterge Paneli

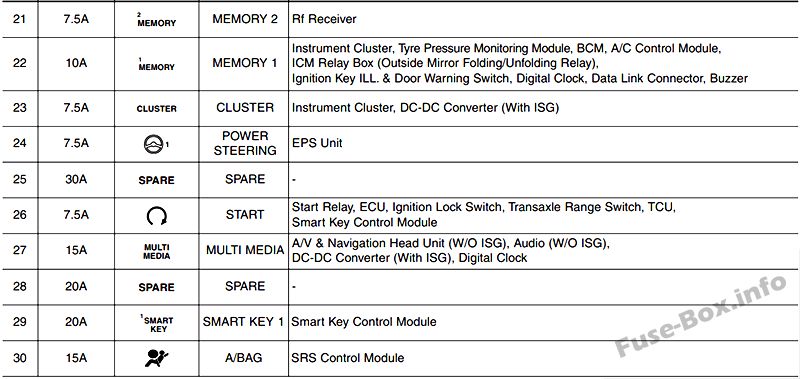

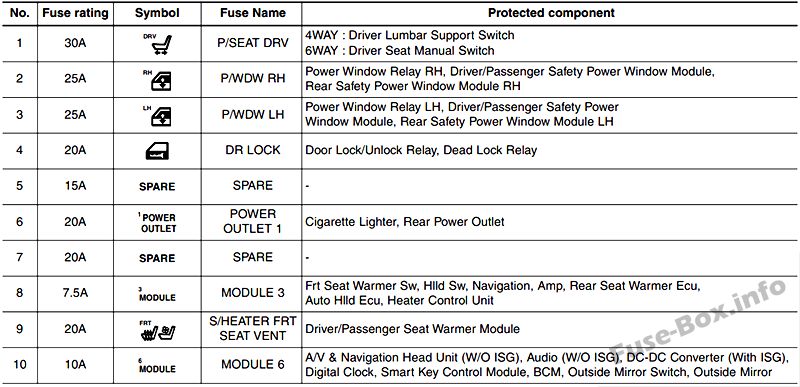

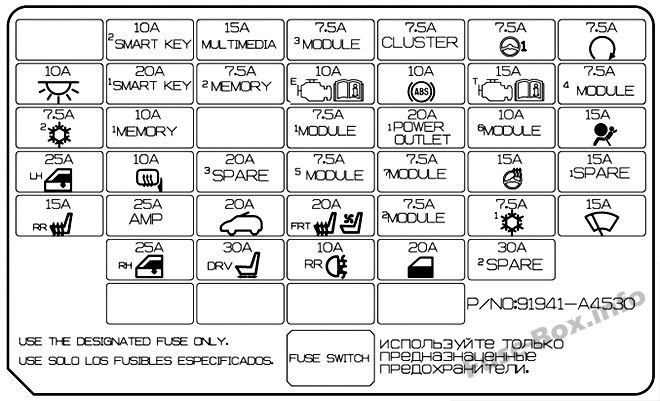

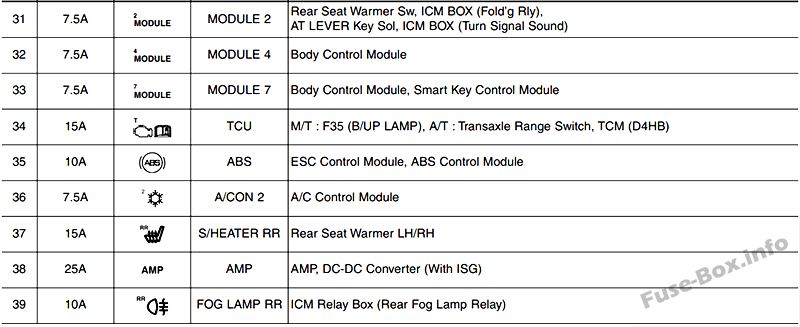

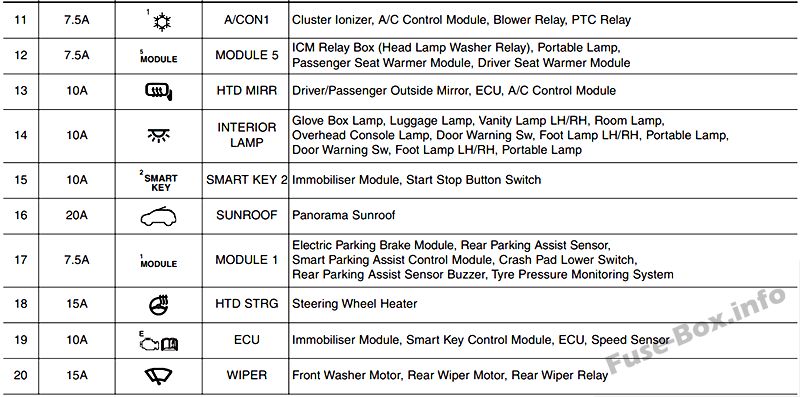

Gösterge tablosundaki sigorta tahsisi (2014, 2015)
Motor bölmesi (benzin)

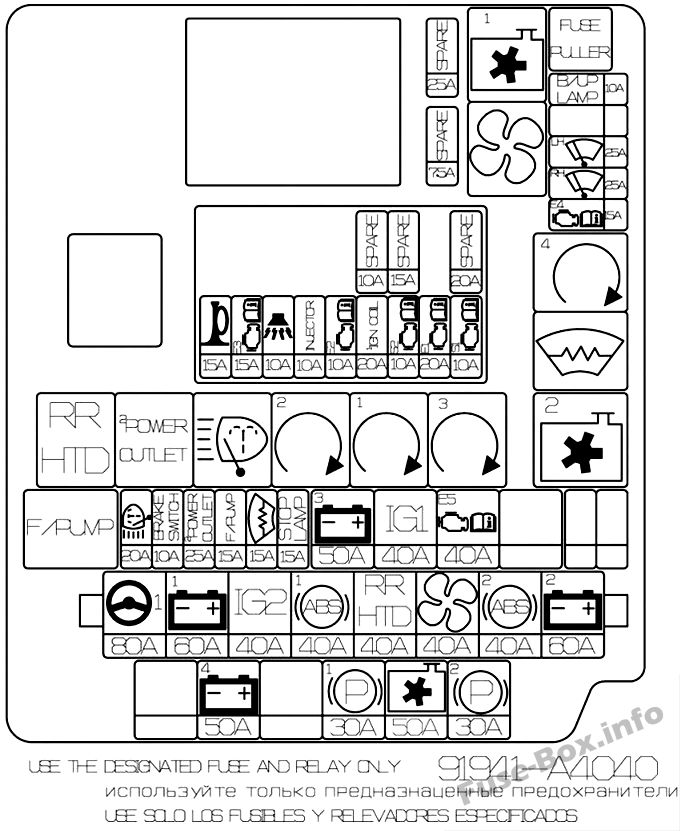

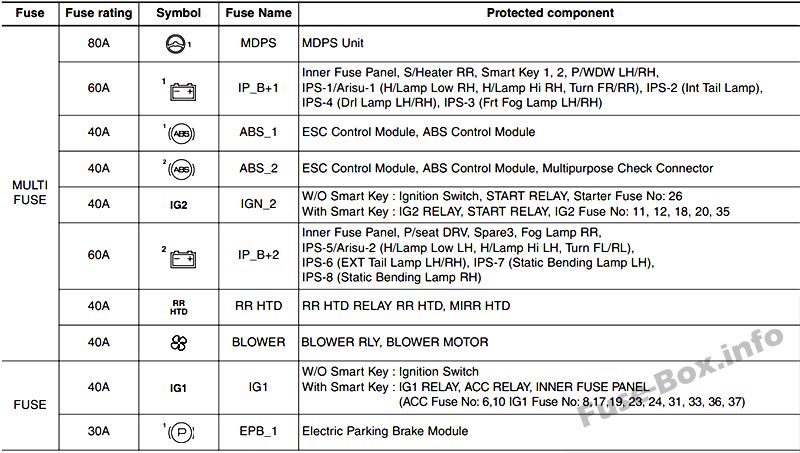

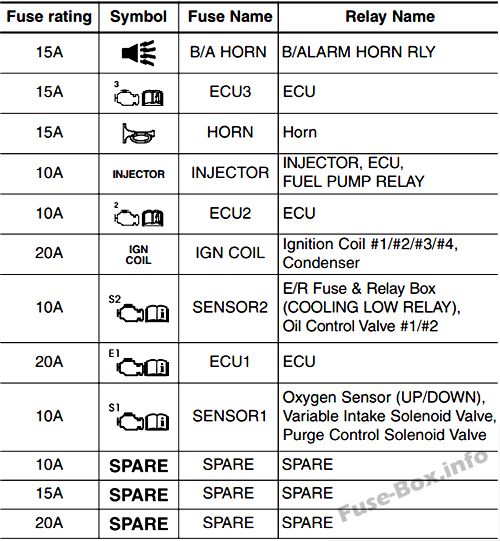

Motor bölmesindeki sigorta yerleşimi (benzin) (2014, 2015)
Motor bölmesi (dizel)

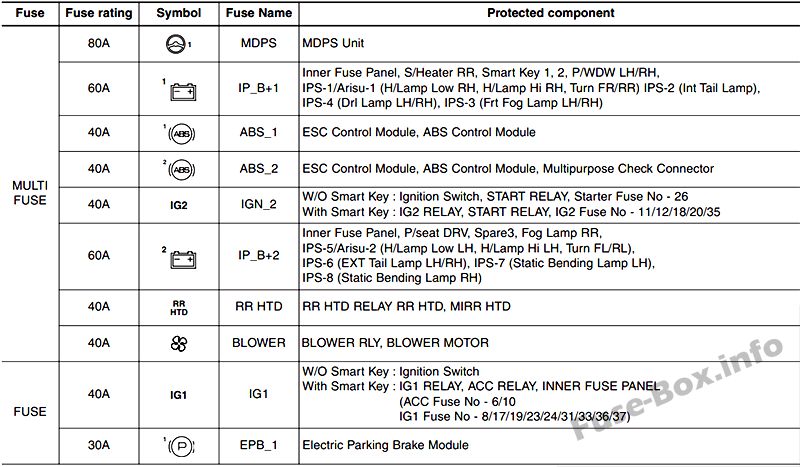

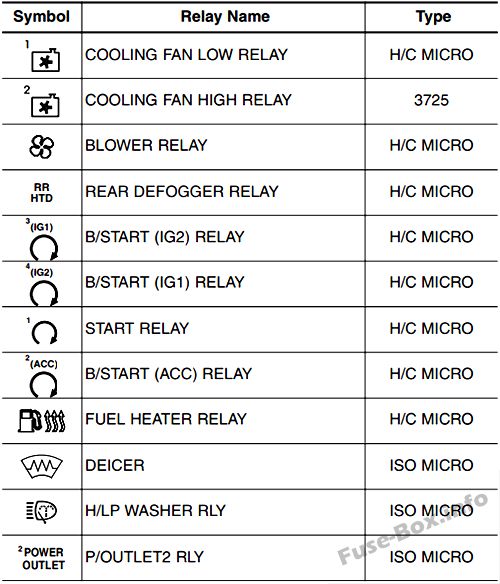

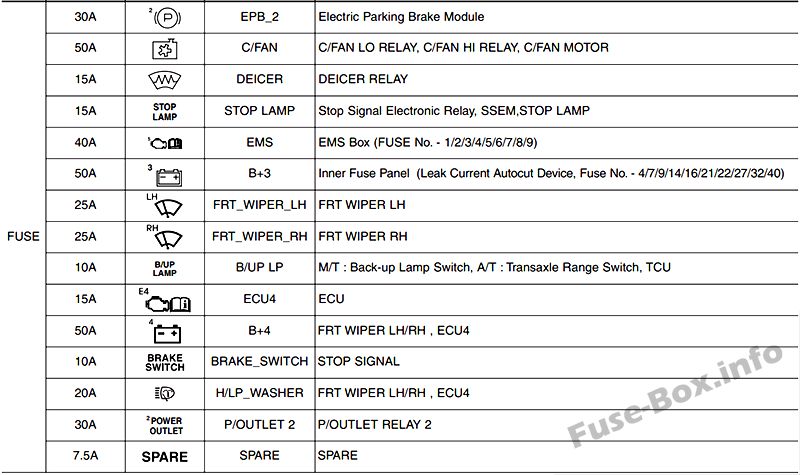

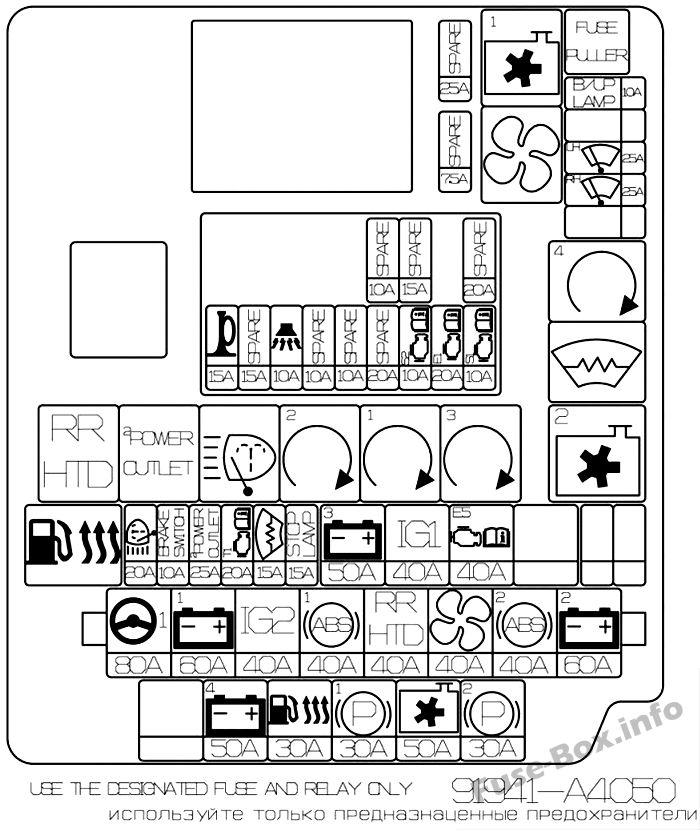

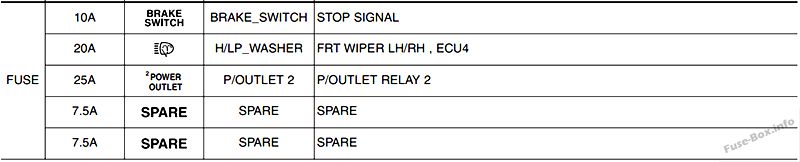

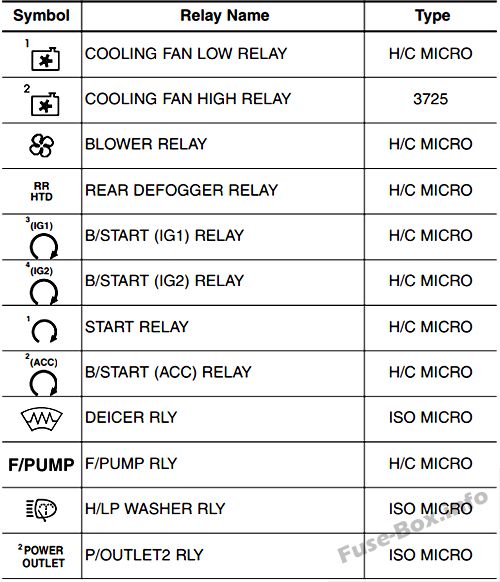

Motor bölmesindeki sigorta yerleşimi (dizel) (2014, 2015)

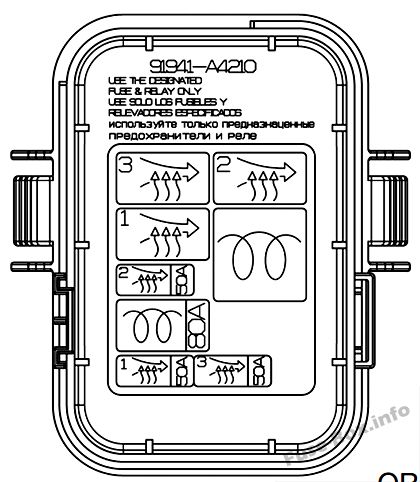

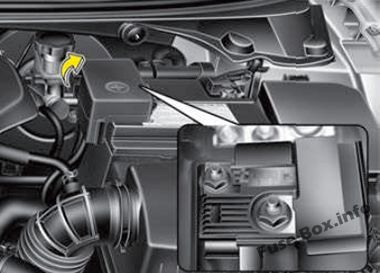

Ek sigorta paneli (yalnızca dizel motor)

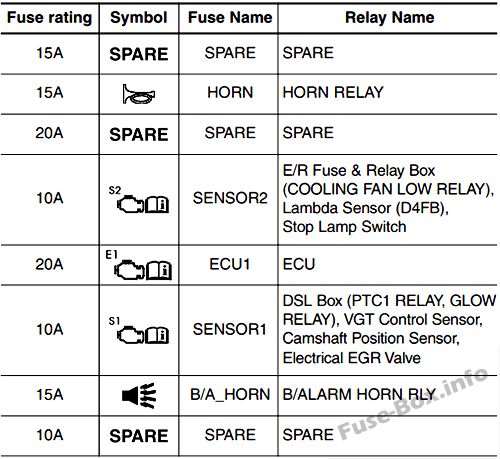

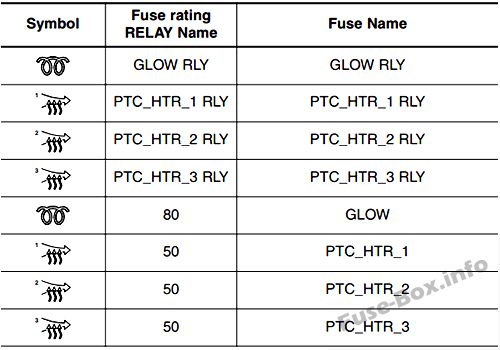

Ek sigorta panosunda sigorta ataması (2014, 2015)
2016
Gösterge Paneli

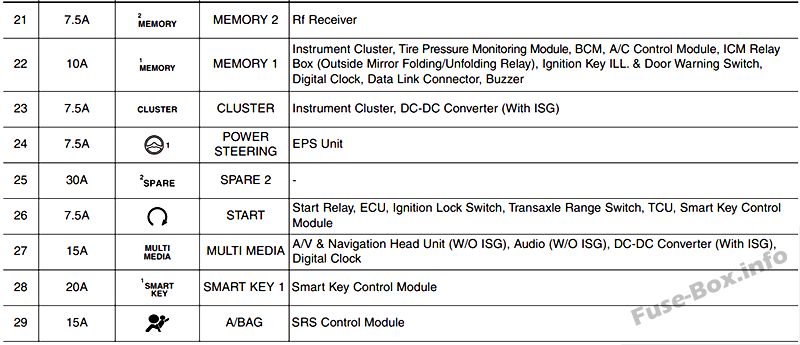

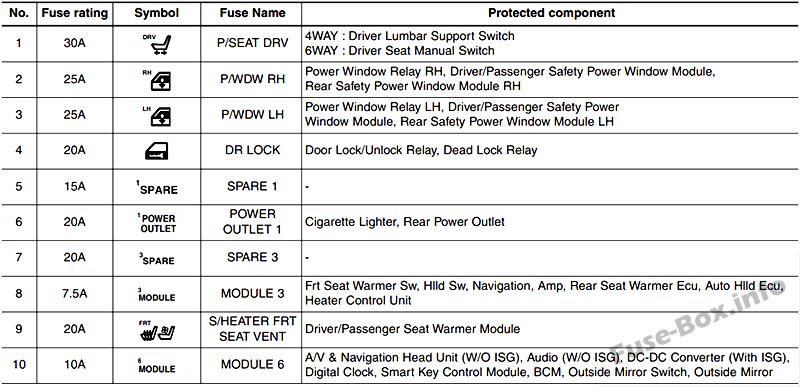

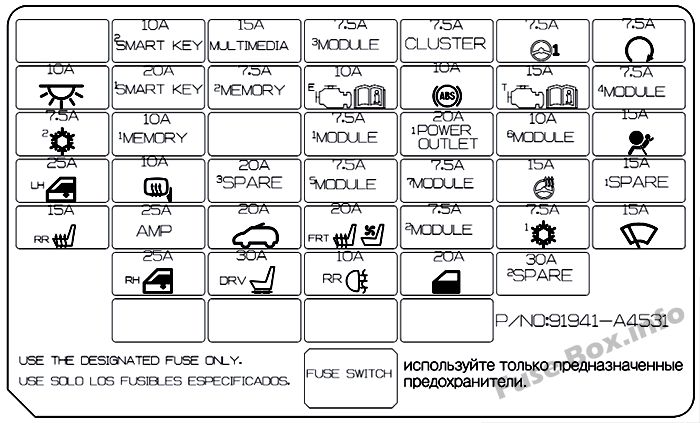

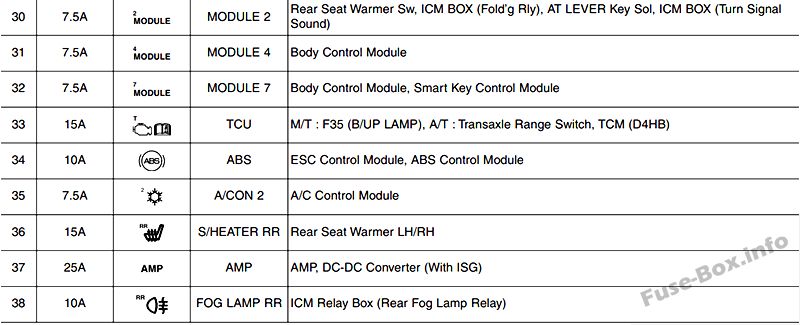

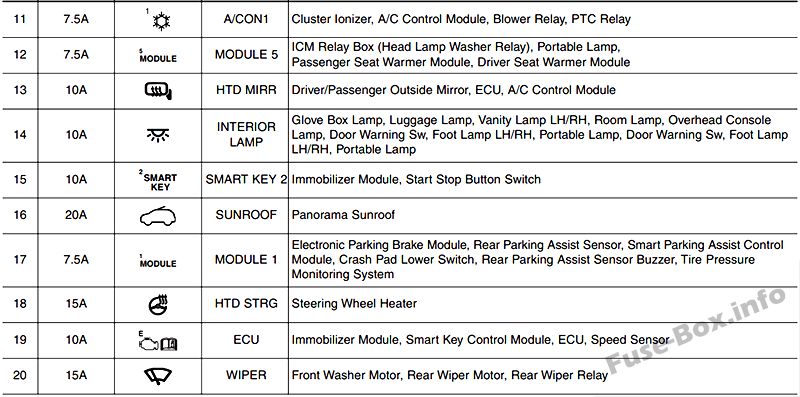

Gösterge tablosundaki sigorta tahsisi (2016)
Motor bölmesi (benzin)

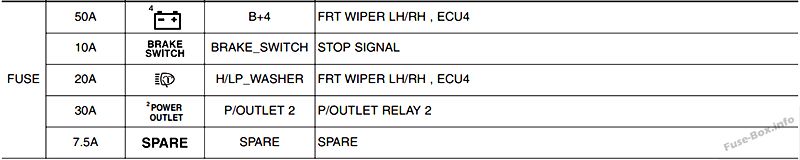

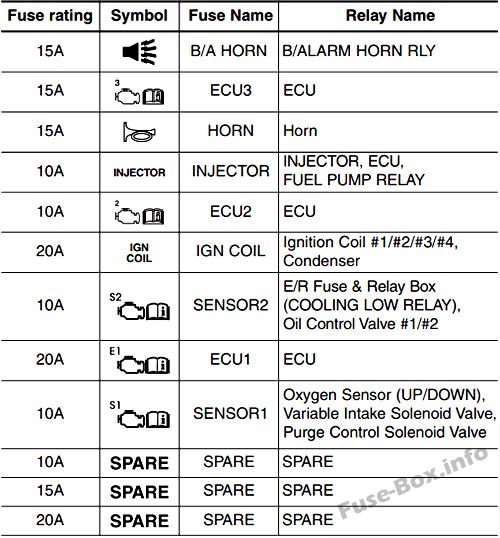

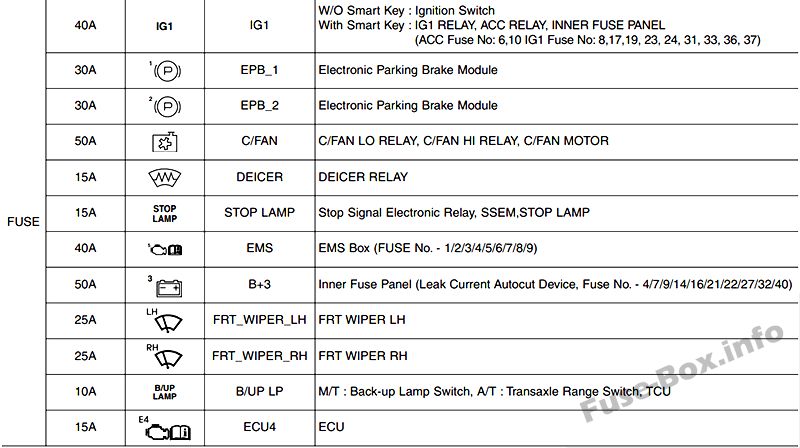

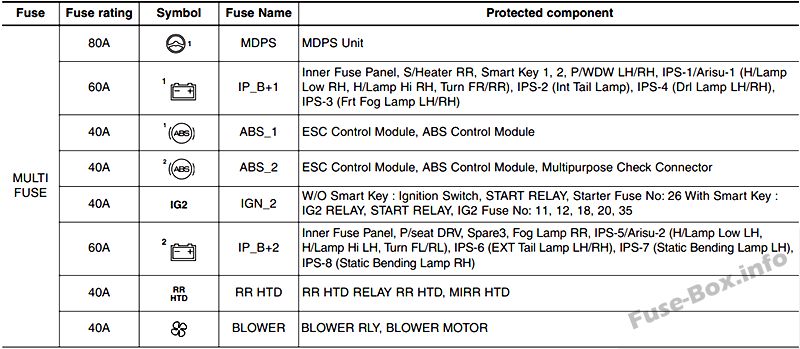

Motor bölmesindeki sigorta yerleşimi (benzin) (2016)
Motor bölmesi (dizel)
Tip A

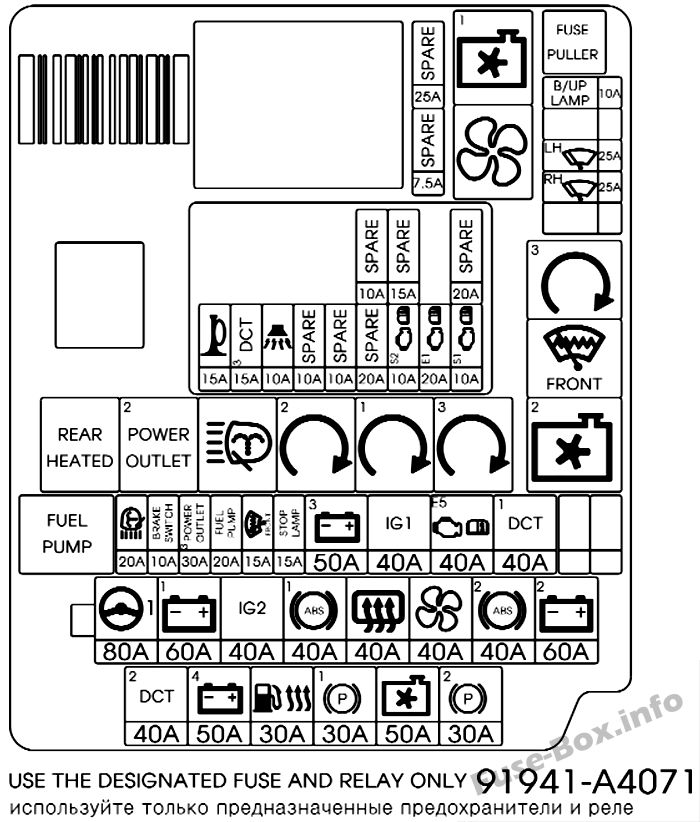

B Tipi

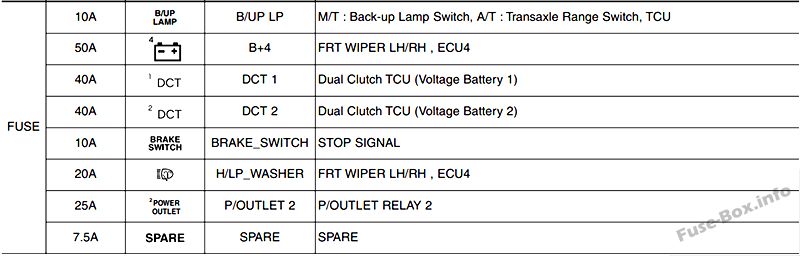

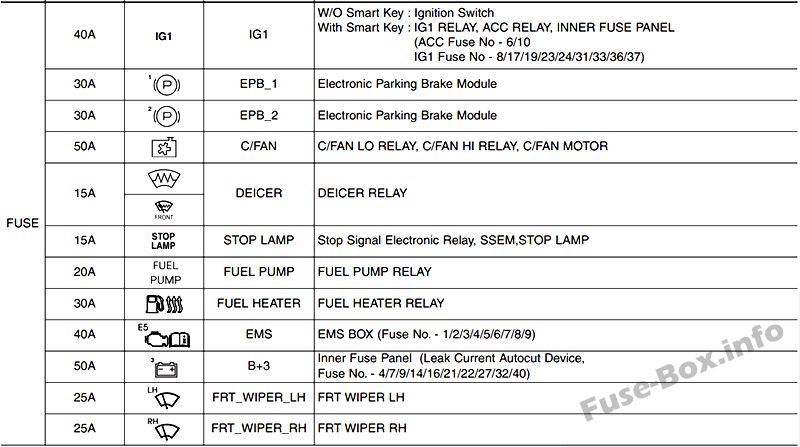

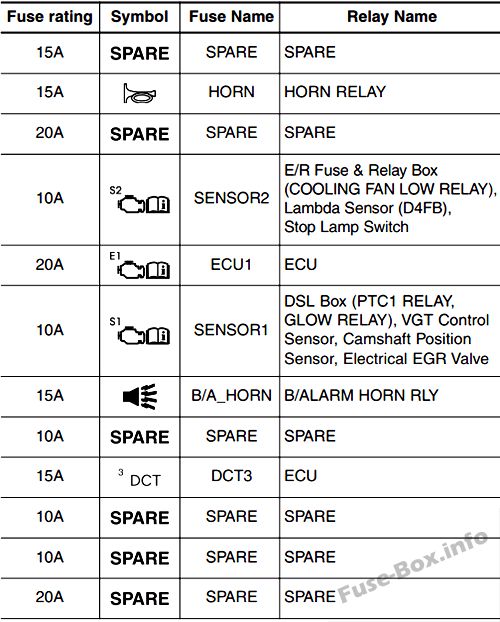

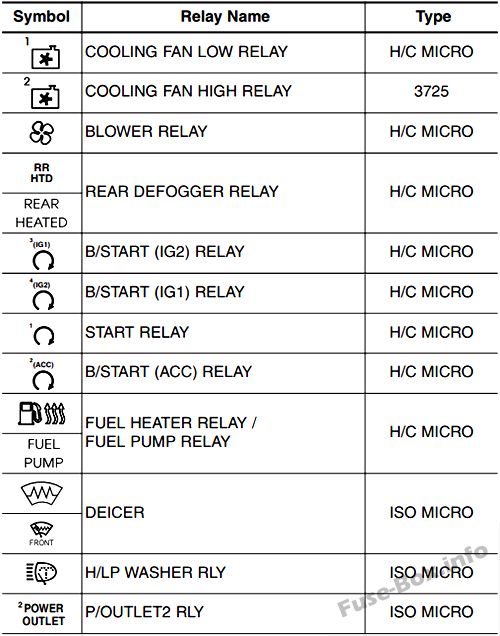

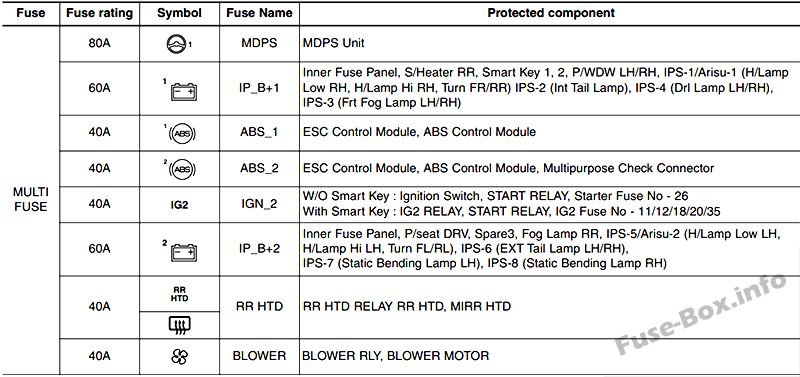

Motor bölmesindeki sigorta yerleşimi (dizel) (2016)

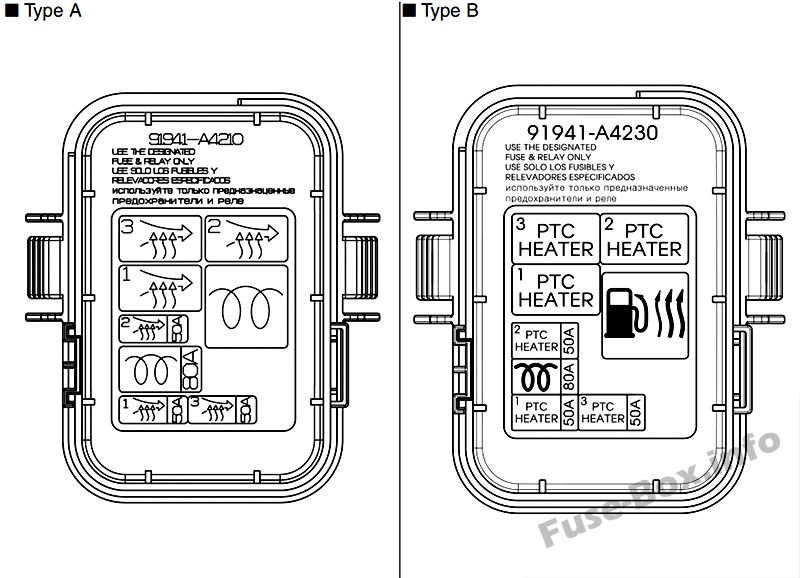

Ek sigorta paneli (yalnızca dizel motor)

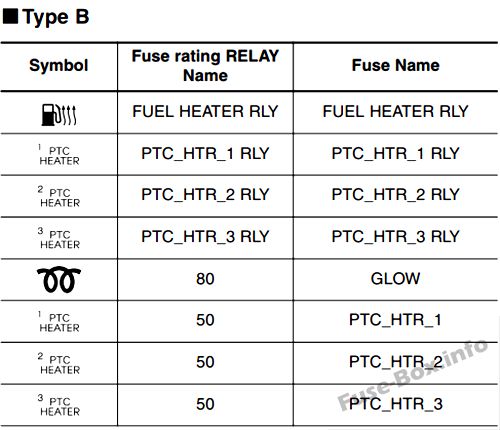

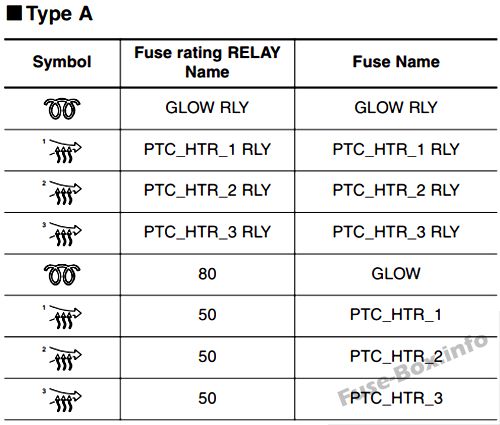

Ek sigorta panelindeki sigorta ataması (2016)
2017, 2018

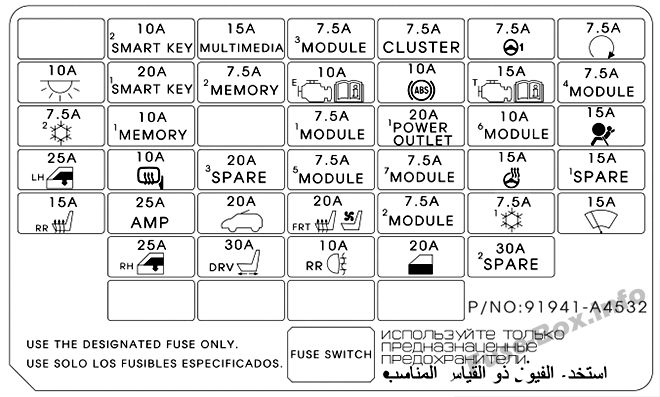

Gösterge Paneli

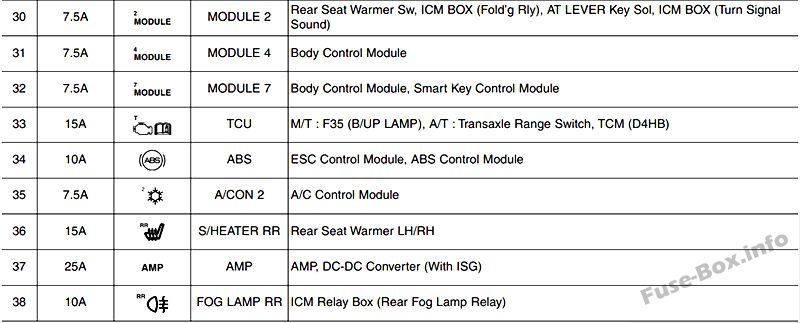

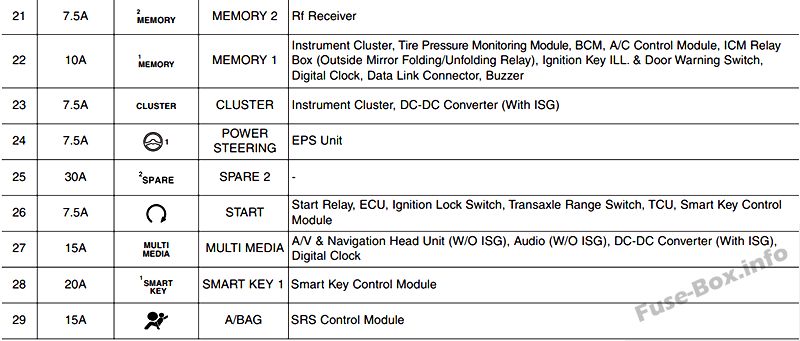

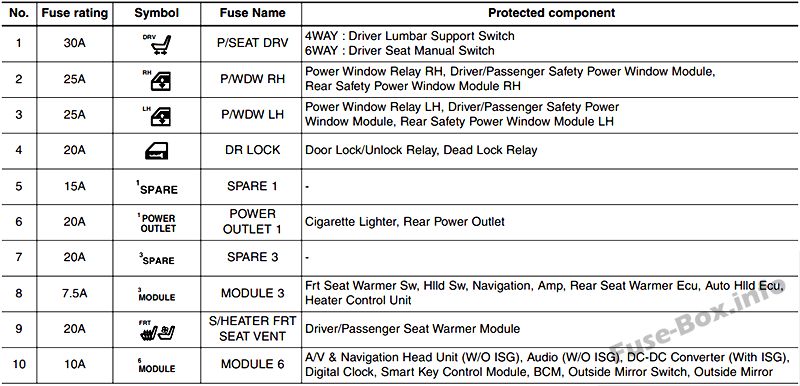

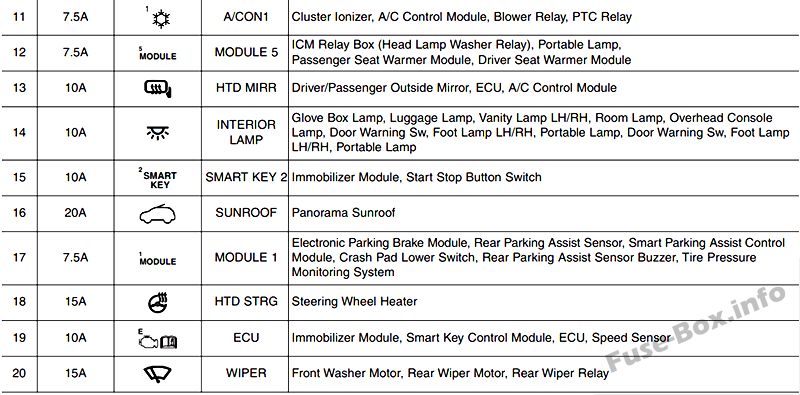

Gösterge tablosundaki sigorta ataması (2017, 2018)

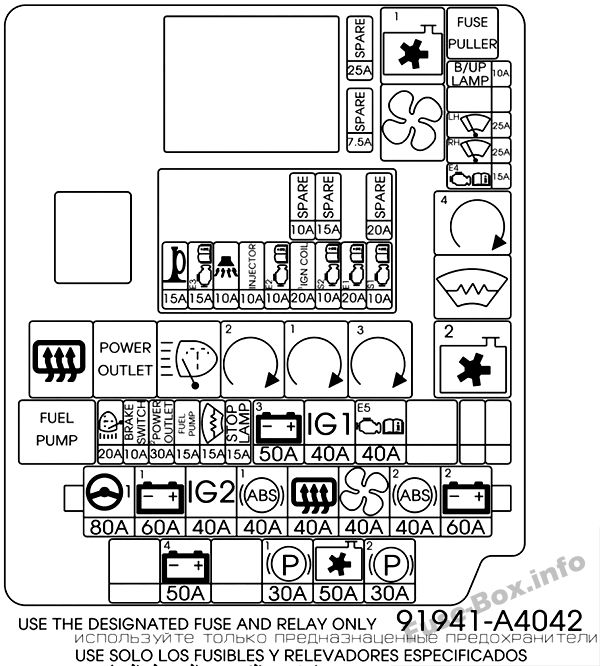

Motor bölmesi (benzin)

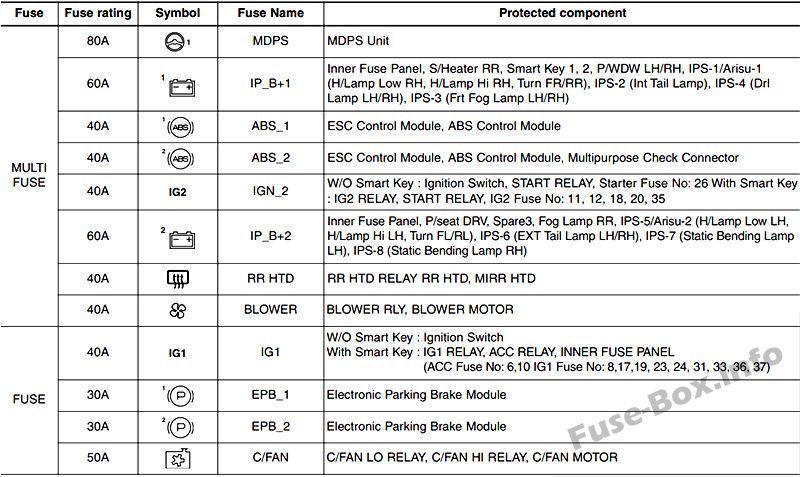

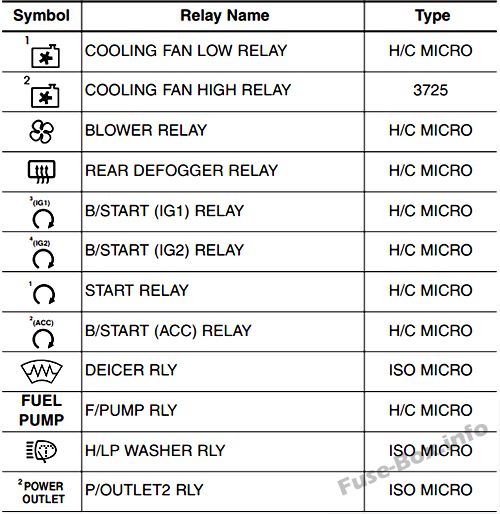

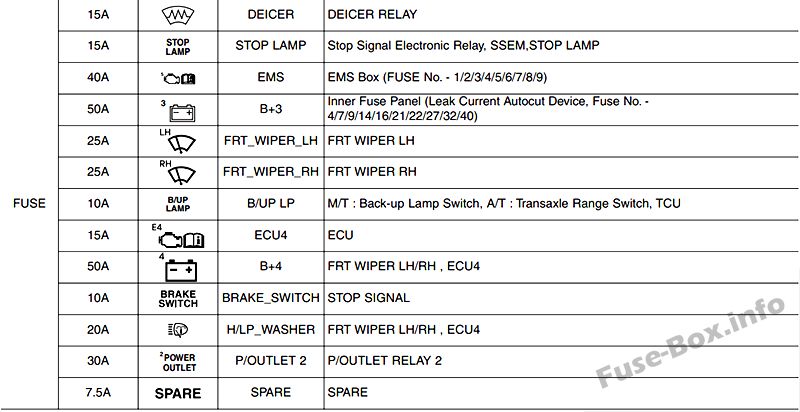

Motor bölmesindeki sigorta yerleşimi (benzin) (2017, 2018)
Motor bölmesi (dizel)

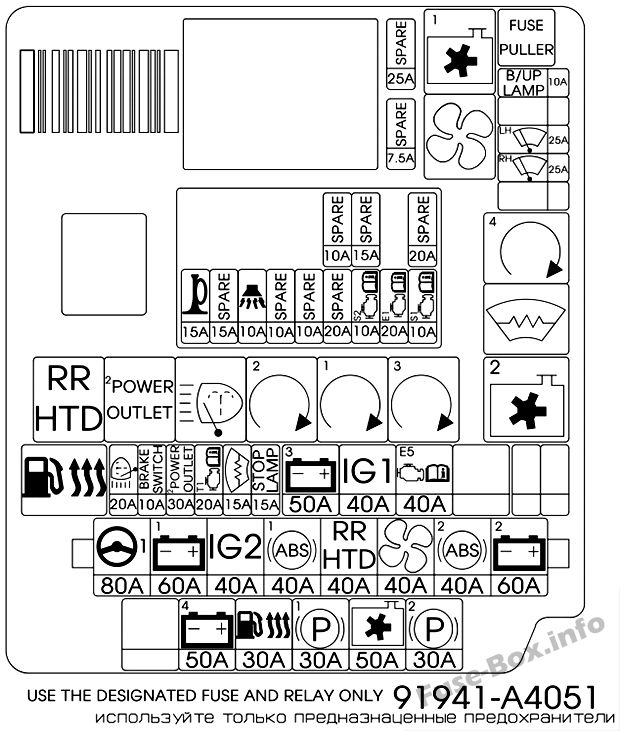

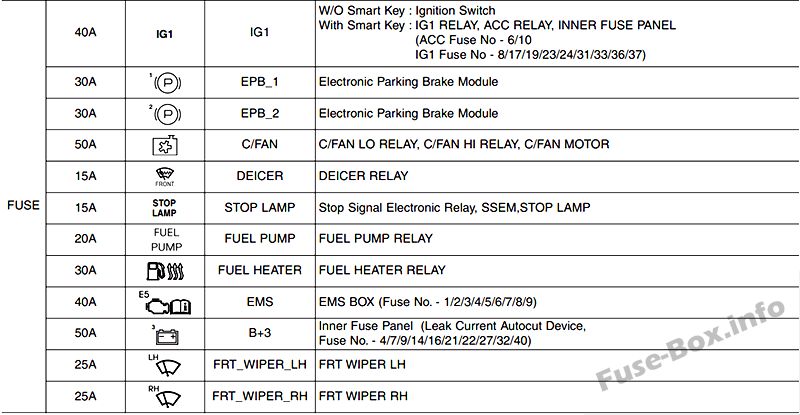

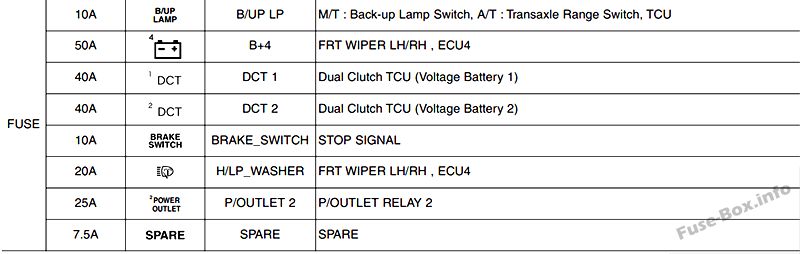

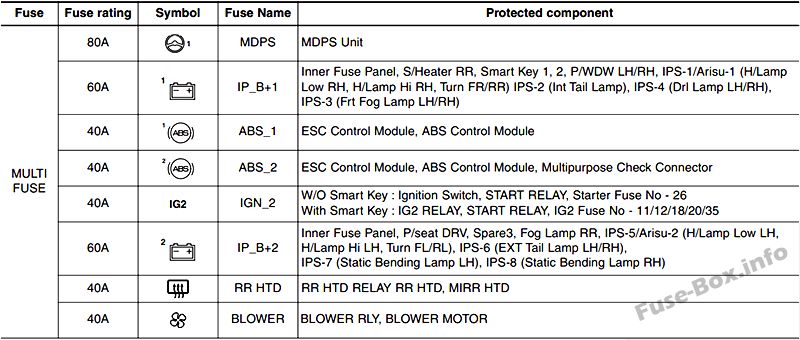

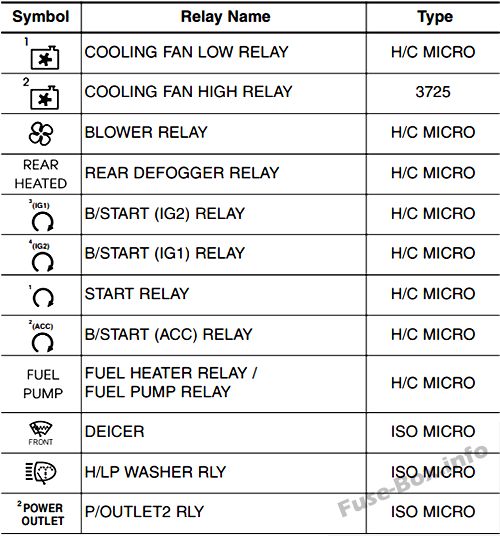

Motor bölmesindeki sigorta yerleşimi (dizel) (2017, 2018)

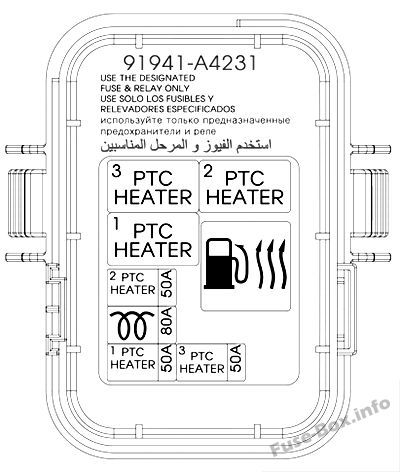

Ek sigorta paneli (yalnızca dizel motor)

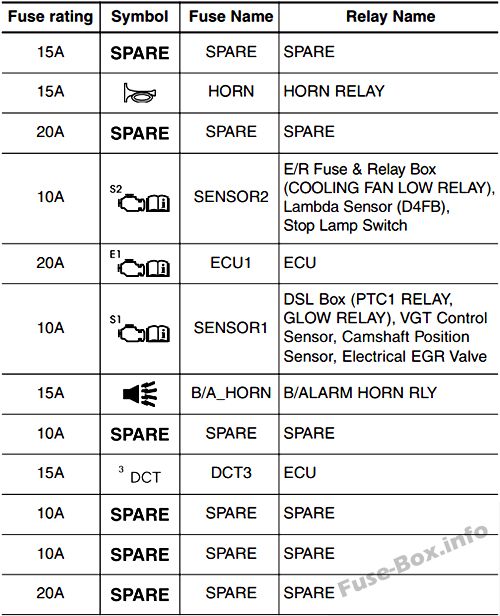

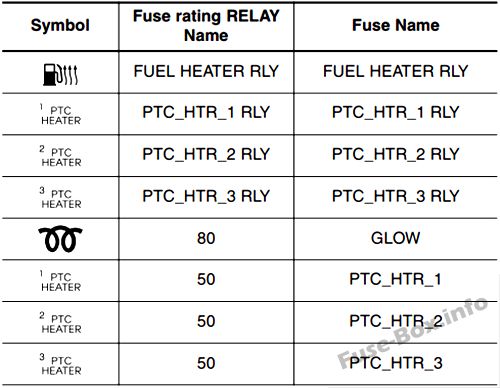

Ek sigorta panosunda sigorta ataması (2017, 2018)
