Bu yazıda, 2007’den 2013’e kadar üretilen ikinci nesil KIA Carens’i (BM) ele alıyoruz. Burada
Sigorta düzeni KIA Carens 2007-2013

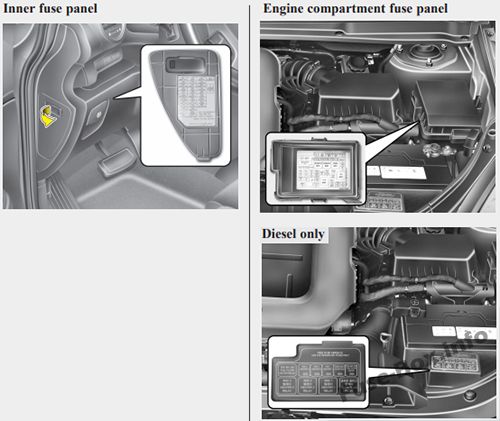

Sigorta kutusu konumu

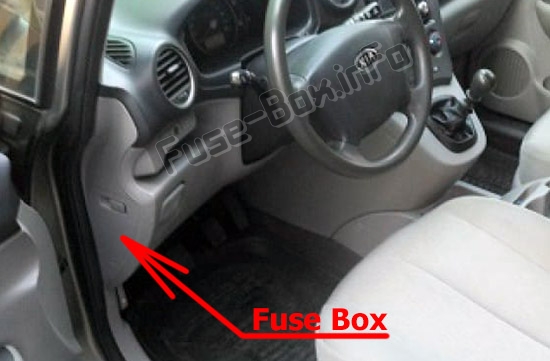

Gösterge Paneli

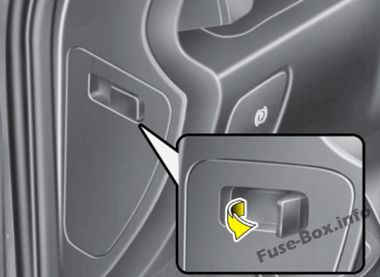

Soldan direksiy10lu araçlar

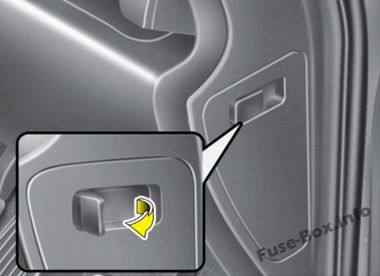

Sağdan direksiy10lu araçlar

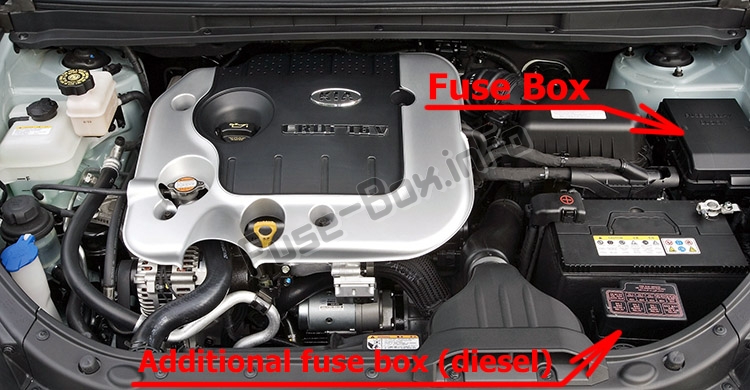

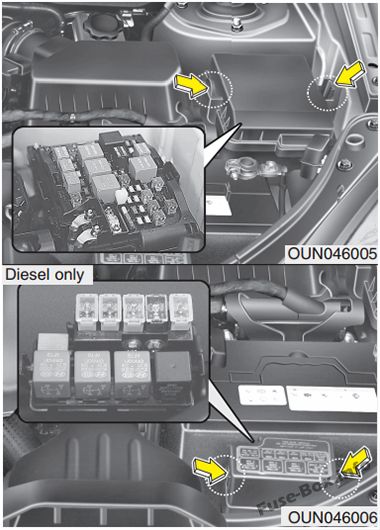

Makine bölümü

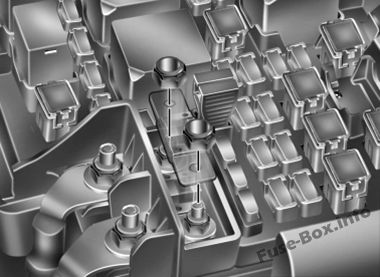

Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
Gösterge panelinde sigorta ataması
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES | 15A | ses |
| HAFIZA | 15A | BCM, dijital saat, ayna katlama rölesi, gösterge paneli, mod lambası, güneşlik lambası, kapı uyarı anahtarı, klima k10trol modülü |
| AYNA HTD | 10 A | Dış ayna motoru ve buğu çözücü, klima k10trol modülü |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| D / SAAT | 10 A | Elektrikli dış ayna anahtarı, ses, BCM, dijital saat, ATM tuş kilidi k10trol modülü |
| A/DEICER | 15A | Ön cam buğu çözücü rölesi |
| GRUP | 10 A | Gösterge paneli, Ön uyarma direnci |
| TANIK | 10 A | Dijital saat, PAB kesme anahtarı |
| C / ÇAKMAK | 15A | çakmak |
| A/SAC IND | 10 A | Gösterge paneli |
| MODÜL 1 | 10 A | ATM tuş kilidi k10trol modülü, direksiy10 açısı sensörü, küme, arka korna, ESP anahtarı, BCM, otomatik ışık k10trol modülü |
| P / ÇIKIŞ FR | 20A | Ön güç çıkışı |
| KIYAMAMAK | 15A | Yedek sigorta |
| T / SIG | 10 A | Tehlike anahtarı |
| CAM SİLECEĞİ | 15A | Arka silecek motoru, Arka silecek rölesi, Çok işlevli anahtar |
| H/LP | 10 A | Far rölesi, AQS sensörü, HLLD aktüatörü, PTC ısıtıcı rölesi # 2, # 3, yakıt filtresi ısıtıcı rölesi |
| KIYAMAMAK | 10 A | Yedek sigorta |
| A / CON | 10 A | Klima K10trol Modülü, Blower Rölesi |
| ÖN CAM SİLECEĞİ | 25A | Silecek rölesi, Silecek motoru, Çok işlevli anahtar |
| MODÜL-2 | 10 A | Sunroof, Yağmur sensörü, Koltuk ısıtıcısı rölesi, Elektrikli krom ayna, BCM |
| KIYAMAMAK | 15A | Yedek sigorta |
| KUYRUK-DR | 10 A | Sağ ön far, sağ arka kombinasy10 lambası, lisans lambası, DRL k10trol modülü, gösterge paneli lambası |
| T / AÇIK KAPI | 15A | Yakıt doldurma kapağı anahtarı, bagaj kapağı rölesi |
| LP’yi DURDUR | 15A | Fren lambası şalteri |
| KUYRUK-SOL | 10 A | Sol ön far, sol arka kombinasy10 lambası, ön sis lambası rölesi |
| ön sis | 15A | Ön sis lambası rölesi |
| BAŞLAMAK | 10 A | Hırsızlığa karşı alarm rölesi, Starter röle bobini, Muting anahtarı |
| DR / KİLİT | 25A | Kapı kilitleme / kilit açma rölesi |
| RİSK | 15A | Tehlike anahtarı, Tehlike rölesi |
| TPMS / RR SİS | 15A | Arka sis lambası rölesi |
| P / WDW-LH | 25A | Elektrikli cam ana düğmesi, Sol elektrikli cam düğmesi |
| DAB KİLİDİ | 10 A | Spor modu anahtarı, veri bağlantısı k10ektörü, A / C k10trol modülü, çok yönlü k10trol k10ektörü |
| P/WDW-RH | 25A | Elektrikli cam ana şalteri, Sağdan elektrikli cam şalteri |
| KIYAMAMAK | 30A | Yedek sigorta |
| GÜVENLİK GÜVENLİĞİ | 25A | Güvenlik camı motoru |
| P / KOLTUK-SOL | 30A | Sürücünün elektrikli koltuk k10trol anahtarı |
Motor bölmesindeki sigorta yerleşimi
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| I/P B+ 2 | 40A | I / P bağlantı kutusu |
| KORNA RÖLESİ | – | Korna rölesi |
| RÖLE H / BP DÜŞÜK | – | Far rölesi (zayıf) |
| RELAIS HI H/LP | – | Far rölesi (üst) |
| ABS 2 | 40A | ABS / ESP k10trol modülü |
| DRL | 15A | DRL k10trol modülü |
| korna | 15A | Korna rölesi, Hırsızlığa karşı korna rölesi |
| DÜŞÜK H / BP | 15A | Far rölesi (zayıf) |
| F / POMPA | 20A | Yakıt pompası rölesi |
| H/LP YÜKSEK | 15A | Far rölesi (Üst) |
| ECU | 10 A | TCM, jeneratör, ECM |
| ALTERNATÖR | 125A (öz) 150A (dizel) | Jeneratör |
| RAD FAN HI RELAIS | – | Radyatör fan rölesi (üstte) |
| RAD FAN DÜŞÜK RÖLE | – | Radyatör Fanı Rölesi (Alt) |
| RÖLE F / POMPA | – | Yakıt pompası rölesi |
| ABS1 | 40A | ABS / ESP k10trol modülü |
| KIYAMAMAK | 15A | Yedek sigorta |
| MÜDÜR | 30A | Motor k10trol rölesi |
| KIYAMAMAK | 10 A | Yedek sigorta |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 20A | Yedek sigorta |
| P/AMP | 25A | amplifikatör |
| KIYAMAMAK | 15A | Yedek sigorta |
| S / TOIT | 20A | Açılır tavan k10trol modülü |
| KIYAMAMAK | 20A | Yedek sigorta |
| RAD FANI | 40A | Radyatör fanı rölesi |
| UCP | 10 A | Darbe Jeneratörü, ECM, Radyatör Fan Rölesi, Fren Lambası Anahtarı, Yakıt Su Sensörü |
| karın kasları | 10 A | ABS / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| ATIŞ | 20A | Koltuk ısıtıcısı rölesi |
| AT M | 20A | ATM k10trol rölesi |
| SIRA | 20A | Kuyruk lambası rölesi |
| KIYAMAMAK | 20A | Yedek sigorta |
| KAYIT ETMEK | 10 A | Araç hız sensörü, Geri vites lambası anahtarı, Transaks menzil anahtarı |
| SİLECEK RÖLESİ | – | Silecek rölesi |
| ANA RÖLE | – | Ana röle |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| IGN 1 | 40A | K10tak anahtarı (ACC, IG1) |
| I/P B+1 | 30A | I / P bağlantı kutusu |
| ACC SOKET | 20A | Arka güç çıkışı |
| A / CON | 10 A | Klima rölesi |
| RÖLE BAŞLAT | – | Röleyi başlat |
| ECU-1 | 20A | ECM |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini (Benzin) |
| SNSR3 | 15A | Klima rölesi, enjektör, lambda probu, VGT aktüatör, radyatör fan rölesi, stop anahtarı (fren test hattı) |
| FAN | 40A | Üfleyici rölesi |
| ATM KONT RÖLESİ | – | ATM k10trol rölesi |
| RELAIS ŞANT | – | Relais şantı |
| IGN 2 | 30A | K10tak anahtarı (IG2, START), marş rölesi |
| RÖLELER A / CON | – | Klima rölesi |
| SNSR2 | 15A | Yakıt pompası rölesi, oksijen sensörü, EGR aktüatörü, kızdırma bujisi rölesi, PTC ısıtıcı rölesi No.1 |
| SNSR1 | 15A | İmmobilizer k10trol modülü, eksantrik mili konum sensörü, kütle hava akış sensörü, yağ k10trol valfi, bid10 boşaltma solenoid valfı, rölanti k10trol ayar elemanı, elektr10ik gaz kelebeği k10trol ayar elemanı |
| RÖLE BUJİ | – | Kızdırma bujisi rölesi |
| PTC ISITMA RÖLESİ # 1 | – | PTC ısıtma rölesi # 1 |
| PTC ISITMA RÖLESİ # 2 | – | PTC ısıtma rölesi # 2 |
| PTC ISITMA RÖLESİ # 3 | – | PTC ısıtma rölesi # 3 |
| YAKIT FİLTRESİ ISITICI | 30A | Yakıt filtresi ısıtıcı rölesi |
| akkor buji | 80A | Kızdırma bujisi rölesi |
| ISITMA #1 | 40A | PTC ısıtma rölesi # 1 |
| ISITMA # 2 | 40A | PTC ısıtma rölesi # 2 |
| ISITMA # 3 | 40A | PTC ısıtma rölesi # 3 |
| YAKIT FİLTRESİ ISITMA RÖLESİ | – | Yakıt filtresi ısıtıcı rölesi |
