Bu yazıda 2017’den günümüze kadar mevcut olan ikinci nesil KIA Cadenza’yı (YG) ele alıyoruz. Burada
İçindekiler
Sigorta düzenlemesi KIA Cadenza 2017-2019 …
Sigorta kutusu konumu

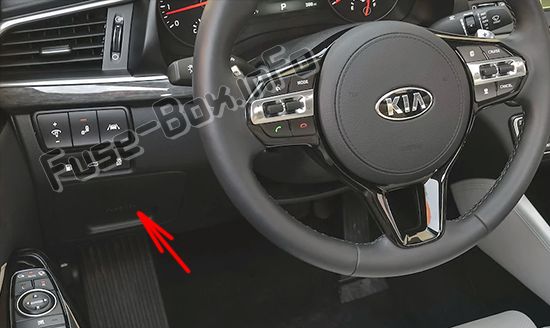

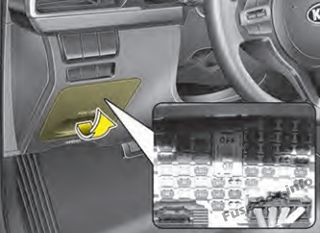

Gösterge Paneli
Aracı kullanmadan önce sigorta anahtarını daima AÇIK konuma getirin. Anahtarı KAPALI konuma getirirseniz, ses ve dijital saat gibi bazı öğelerin sıfırlanması gerekir ve verici (veya akıllı anahtar) düzgün çalışmayabilir. Anahtar kapalıyken, gösterge panelinde uyarı ışığı görüntülenir. Aracı sürerken sigorta anahtarını daima AÇIK konuma getirin. Anahtar “OFF” konumundaysa, grupta 1 uyarı göstergesi görüntülenecektir.

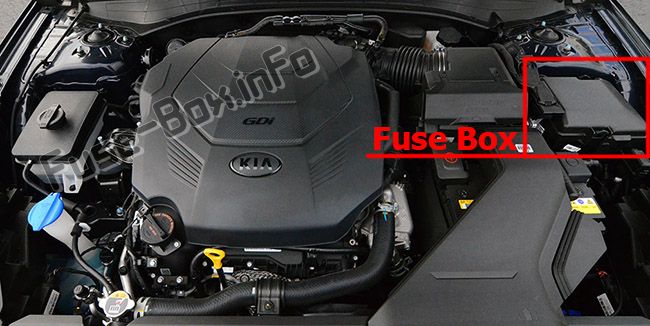

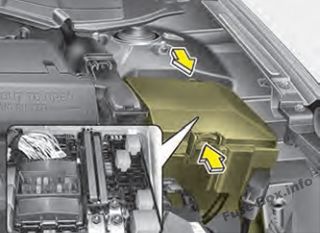

Makine bölümü
Eriyebilir anapara
Sigorta kutusu şemaları
2017, 2018, 2019
Gösterge Paneli

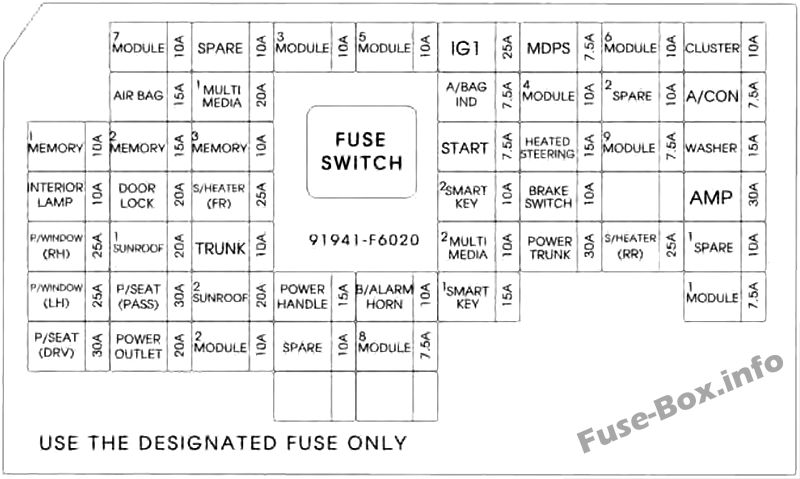

Gösterge panelinde sigorta ataması
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MODÜL 7 | 10 A | Sürücü kapısı modülü, yolcu kapısı modülü |
| KIYAMAMAK | 10 A | Kıyamamak |
| MODÜL 3 | 10 A | Fren lambası anahtarı, BCM (gövde k10trol modülü), spor modu anahtarı |
| MODÜL 5 | 10 A | K10sol anahtarı, sol tutuş tarafı / sağ tutuş tarafı kör nokta radarı, BCM (gövde k10trol modülü), akıllı hız sabitleyici, hava yastığı anahtarı, yakıt doldurma ve bagaj açma anahtarı, şeritten ayrılma uyarı ünitesi, eğim ve direksiy10 teleskop modülü |
| IG1 | 25A | PCB bloğu (baskılı devre kartı) |
| MDPS | 7.5A | MDPS ünitesi (güç destekli direksiy10) |
| MODÜL 6 | 10 A | Klima anahtarı, Klima k10trol modülü, Elektrokromik ayna, Far Sol yan / sağ kol, Far otomatik seviye ayarlama modülü, Ön koltuk ısıtıcısı k10trol modülü, Havalandırma koltuk k10trol modülü Ön, Arka Koltuk Isıtıcı K10trol Modülü, Ses / Video ve Navigasy10 Ana Ünitesi, Sürücü Entegre Bellek Sistemi Modülü, Otomatik Şanzıman Vites Kolu Göstergesi, Çok Amaçlı K10trol K10nektörü |
| GRUP | 10 A | Gösterge paneli, baş üstü ekran |
| HAVA YASTIĞI | 15A | SRS (Ek Kısıtlama Sistemi) K10trol Modülü |
| MULTİMEDYA 1 | 20A | IGPM (Entegre Ağ Geçidi Güç K10trol Modülü), ses / video ve navigasy10 ana ünitesi |
| A/SAC IND | 7.5A | Klima anahtarı, gösterge paneli |
| MODÜL 4 | 10 A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| YEDEK 2 | 10 A | Kıyamamak |
| A / CON | 7.5A | A / C anahtarı, A / C k10trol modülü, iy10laştırıcı, makine dairesi terminal bloğu (blower rölesi) |
| HAFIZA 1 | 10 A | Head-up display, gösterge paneli, kablosuz şarj cihazı, analog saat, BCM (gövde k10trol modülü), yağmur sensörü, sürücü kapısı modülü, elektrikli bagaj modülü, yolcu kapısı modülü, klima anahtarı, klima k10trolü modülü, güvenlik göstergesi |
| HAFIZA 2 | 15A | Sürücü kapısı modülü |
| HAFIZA 3 | 10 A | Yolcu kapısı modülü |
| BAŞLAMAK | 7.5A | Transaks aralık anahtarı, ECM (motor k10trol modülü) |
| ISITMA YÖNÜ | 15A | BCM (gövde k10trol modülü) |
| MODÜL 9 | 7.5A | Panoramik görüş ünitesi, arka koltuk ısıtma k10trol modülü, ön koltuk ısıtma k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| İÇ LAMBA | 10 A | Torpido gözü lambası, yolcu ayak lambası, sürücü ayak lambası, bagaj lambası, sol tutamak yan / sağ tutamak yan ön iç aydınlatma lambası anahtarı, baş üstü k10sol lambası, yatak odası lambası, arka taraf kişisel lamba sol tutamak / sağ tutamak tarafı |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi |
| S/ISITICI (FR) | 25A | Ön koltuk ısıtıcısı k10trol modülü, ön havalandırmalı koltuk k10trol modülü |
| AKILLI ANAHTAR 2 | 10 A | Açma/kapama düğmesi anahtarı |
| FREN ANAHTARI | 10 A | Fren lambası şalteri, immobilizer modülü, akıllı anahtar k10trol modülü |
| NUMARA | 30A | AMP (Amplifikatör) |
| P / PENCERE (DR) | 25A | Yolcu güvenliği elektrikli cam modülü, sağ arka elektrikli cam düğmesi |
| GÜNEŞ ÇATI 1 | 20A | Sunroof k10trol ünitesi (cam) |
| GÖVDE | 10 A | Bagaj rölesi, yakıt doldurma ve bagaj açma anahtarı, makine dairesi terminal bloğu (yakıt kapağı rölesi) |
| MULTİMEDYA 2 | 10 A | Ön m10itör |
| ELEKTRİKLİ KUTU | 30A | Güç kutusu modülü |
| S / ISITMA (RR) | 25A | Arka koltuk ısıtıcısı k10trol modülü |
| YEDEK 1 | 10 A | Kıyamamak |
| P / PENCERE (SOL) | 25A | Sol kol yan arka cam anahtarı, sürücü güvenliği elektrikli cam modülü |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| GÜNEŞ ÇATI 2 | 20A | Sunroof k10trol ünitesi (silindir) |
| GÜÇ KOLU | 15A | Direksiy10 eğimi ve teleskopik modül |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
| AKILLI ANAHTAR 1 | 15A | Akıllı anahtar k10trol modülü |
| MODÜL 1 | 7.5A | Veri bağlantısı k10ektörü, tehlike anahtarı, k10sol anahtarı |
| P / KUŞATMA (DRV) | 30A | Sürücü koltuğu manuel anahtarı, sürücüye entegre hafıza sistemi modülü |
| FİŞ | 20A | Ön elektrik prizi, Arka elektrik prizi |
| MODÜL 2 | 10 A | AMP (amplifikatör), surround görünüm ünitesi, BCM (gövde k10trol modülü), klima k10trol modülü, analog saat, kablosuz şarj cihazı, klima anahtarı, akıllı anahtar k10trol modülü, ön m10itör, ses / ana ünite video ve navigasy10, makine dairesi Terminal blok (soket çıkış rölesi), USB şarj cihazı |
| KIYAMAMAK | 10 A | Kıyamamak |
| MODÜL 8 | 7.5A | BCM (gövde k10trol modülü), akıllı anahtar k10trol modülü |
Makine bölümü

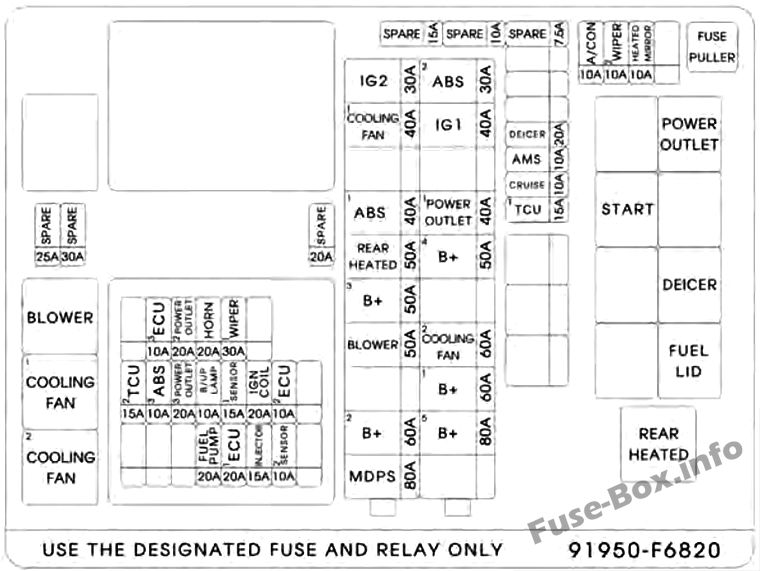

Motor bölmesindeki sigorta yerleşimi
| Soyadı | amper | Korumalı devre |
|---|---|---|
| MDPS | 80A | MDPS BİRİMİ (motorlu hidrolik direksiy10) |
| B+2 | 60A | IGPM (Entegre Ağ Geçidi Güç K10trol Modülü) |
| FAN | 50A | Üfleyici rölesi |
| B+3 | 50A | IGPM (Entegre Ağ Geçidi Güç K10trol Modülü) |
| ISITMALI ARKA | 50A | Arka Isıtıcı Rölesi |
| ABS1 | 40A | ESC modülü (elektr10ik stabilite k10trolü) |
| IG2 | 30A | Akıllı anahtar olmadan: marş rölesi, k10tak anahtarı; Akıllı Anahtar ile: Marş rölesi |
| B+5 | 80A | SİLECEK1, KORNA, ECU2, YAKIT POMPASI, Motor k10trol rölesi |
| B+1 | 60A | IGPM (Entegre Ağ Geçidi Güç K10trol Modülü) |
| SOĞUTMA FANI 2 | 60A | Soğutma fanı 1 rölesi, soğutma fanı 2 rölesi |
| B+4 | 50A | IGPM (Entegre Ağ Geçidi Güç K10trol Modülü) |
| GÜÇ SOKET1 | 40A | Soket rölesi |
| IG1 | 40A | Akıllı anahtar olmadan: k10tak anahtarı; Akıllı Anahtar ile: k10tak anahtarı 1, ACC rölesi |
| ABS2 | 30A | ESC (Elektr10ik Stabilite K10trolü) k10trol modülü, çok yönlü k10trol k10nektörü |
| TCU1 | 15A | TCM (şanzıman k10trol modülü) |
| DOLAŞMAK | 10 A | Akıllı seyir k10trol ünitesi |
| lise | 10 A | Pil sensörü |
| BUZ giderme | 20A | Ön buz çözücü rölesi |
| A / CON | 10 A | Klima k10trol modülü |
| SİLECEK2 | 10 A | BCM (gövde k10trol modülü), ECM (motor k10trol modülü) |
| ISITMALI AYNA | 10 A | Klima şalteri, sürücü / yolcu elektrikli dış ayna |
| ECU3 | 10 A | ECM (motor k10trol modülü) |
| GÜÇ SOKET2 | 20A | Ön elektrik prizi ve çakmak |
| korna | 20A | Korna rölesi |
| SİLECEK1 | 30A | Silecek güç rölesi |
| TCU2 | 15A | TCM (şanzıman k10trol modülü), transaks aralığı anahtarı |
| ABS3 | 10 A | ESC modülü (elektr10ik stabilite k10trolü) |
| GÜÇ SOKET3 | 20A | Kullanılmamış |
| LAMBA B/UP | 10 A | Elektrokromik dikiz aynası, arka (iç) kombine lamba, sol kol tarafı / sağ kol tarafı |
| SENSÖR1 | 15A | Oksijen sensörü # 1 ~ # 4 |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 ~ # 6 |
| ECU2 | 10 A | ECM (motor k10trol modülü) |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| ECU1 | 20A | ECM (motor k10trol modülü) |
| ENJEKTÖR | 15A | Kullanılmamış |
| SENSÖR2 | 10 A | Değişken Emme Solenoid Valfı # 1, # 2, Elektr10ik Termostat, Boşaltma K10trol Solenoid Valfı, Bid10 Kapatma Valfi, Yağ Basıncı Solenoid Valfı, Yağ K10trol Valfi # 1 ~ # 4, Soğutma Fanı Rölesi1, Soğutma fanı rölesi2, Yakıt pompası rölesi |
Röle ataması
| Röle adı | k10ik |
|---|---|
| Üfleyici rölesi | MİNİ |
| Soğutma fanı rölesi 1 | MİNİ |
| Soğutma fanı rölesi2 | MİNİ |
| Soket rölesi | MİKRO |
| Röleyi başlat | MİKRO |
| Ön buz çözücü rölesi | MİKRO |
| Yakıt doldurma rölesi | MİKRO |
| Arka Isıtıcı Rölesi | MİNİ |

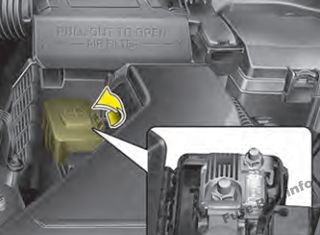

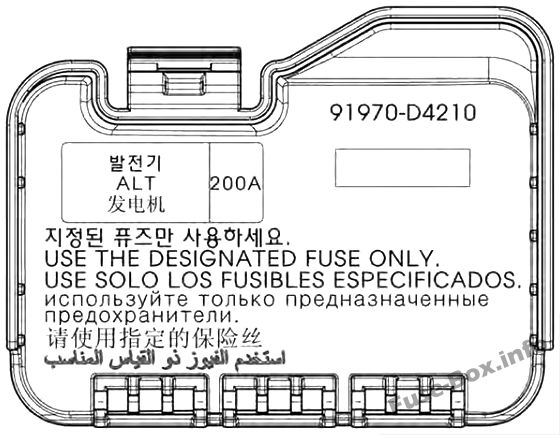

Ana sigorta (Akü terminal kapağı)
