Bu yazıda 2010’dan 2016’ya kadar üretilen ilk nesil KIA Cadenza’yı (VG) ele alıyoruz. Burada
Sigorta düzeni KIA Cadenza 2010-2016

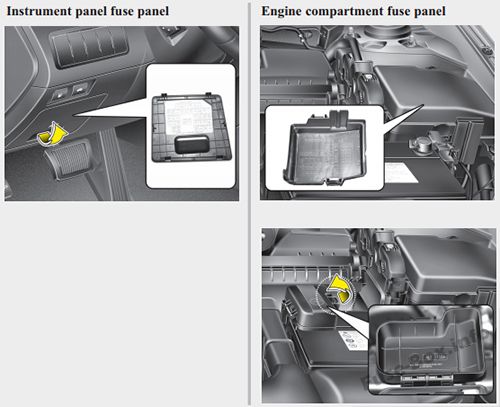

Sigorta kutusu konumu
Gösterge Paneli

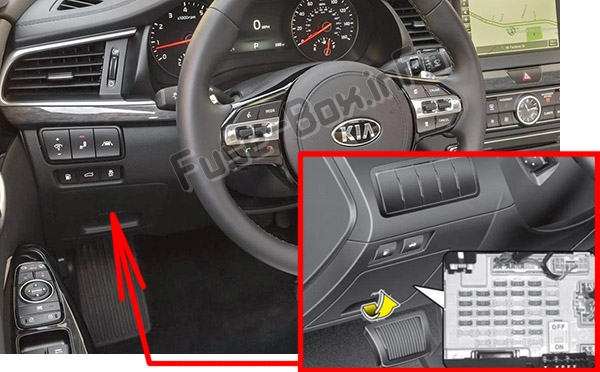

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.
Sigortalı anahtarı daima AÇIK konuma getirin. Anahtarı KAPALI konuma getirirseniz, ses ve dijital saat gibi bazı öğelerin sıfırlanması gerekir ve verici (veya akıllı anahtar) düzgün çalışmayabilir.

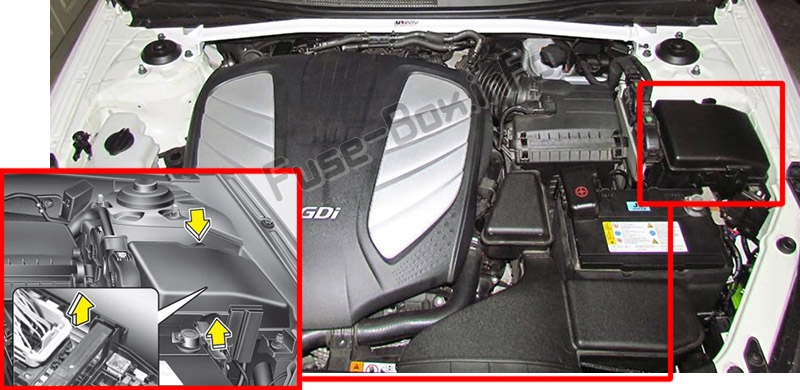

Makine bölümü
Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir.
2011

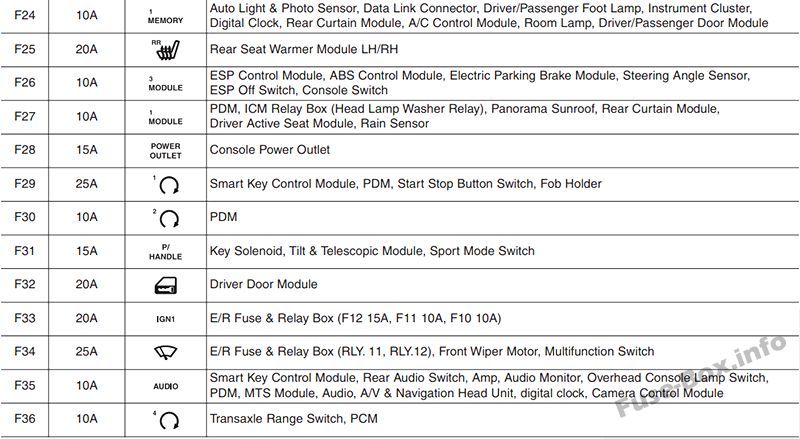

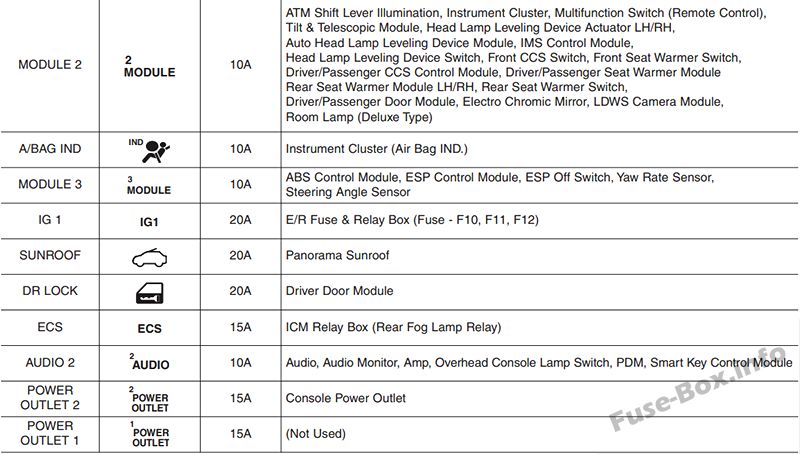

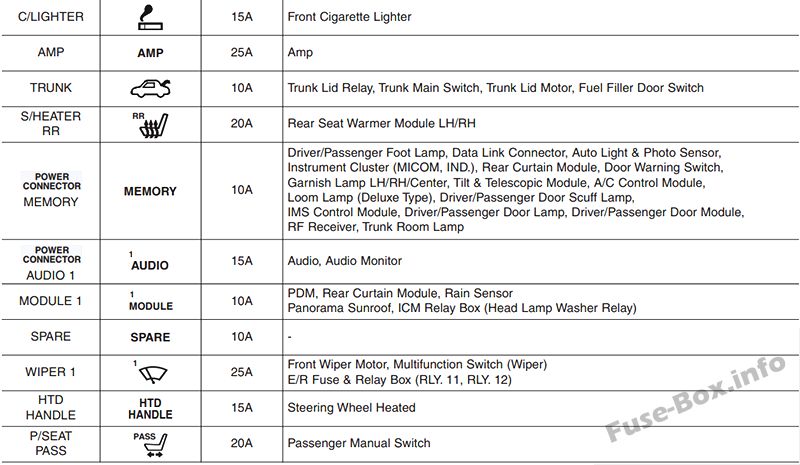

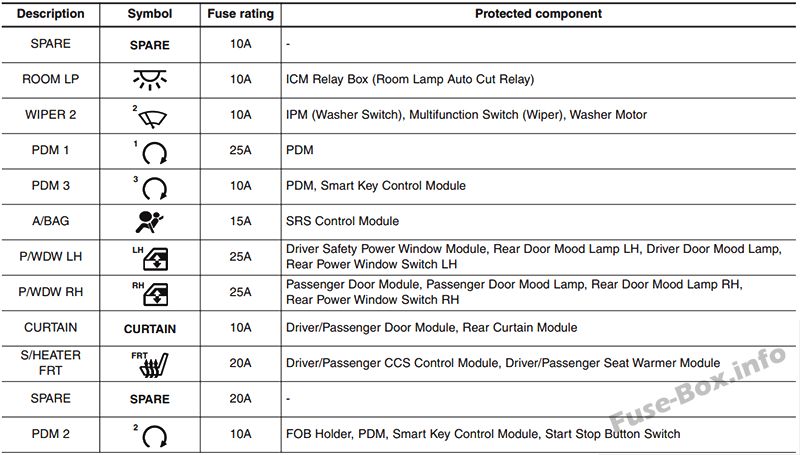

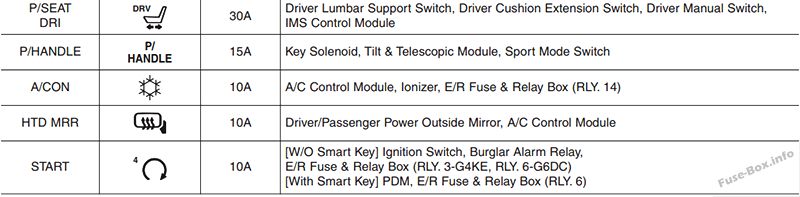

Gösterge tablosundaki sigorta ataması (2011)

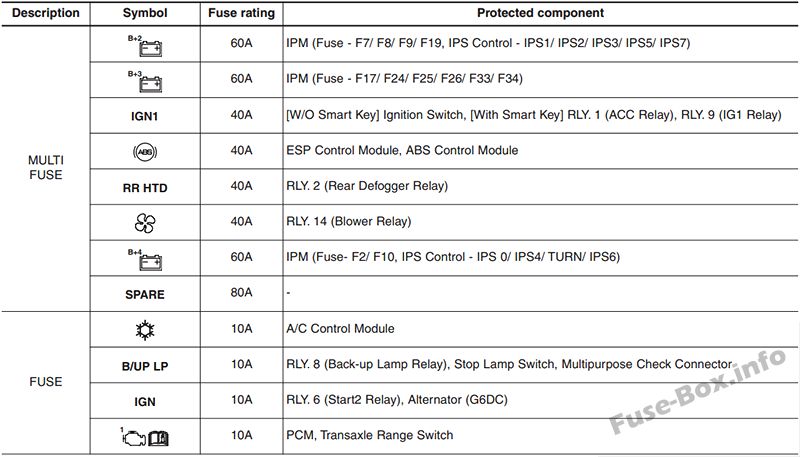

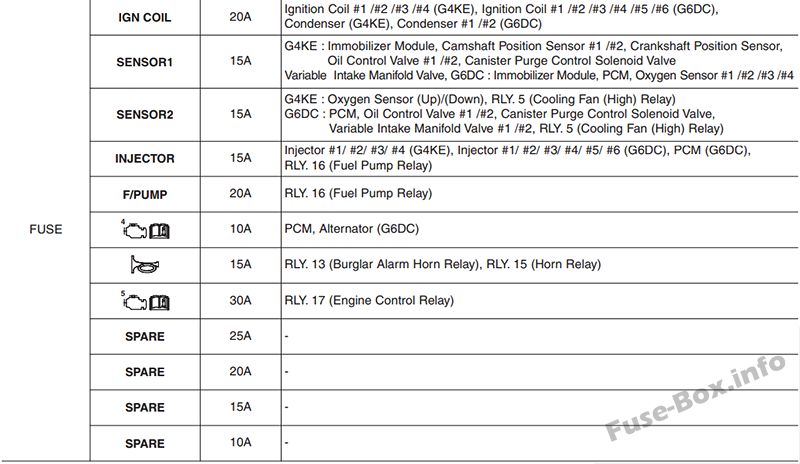

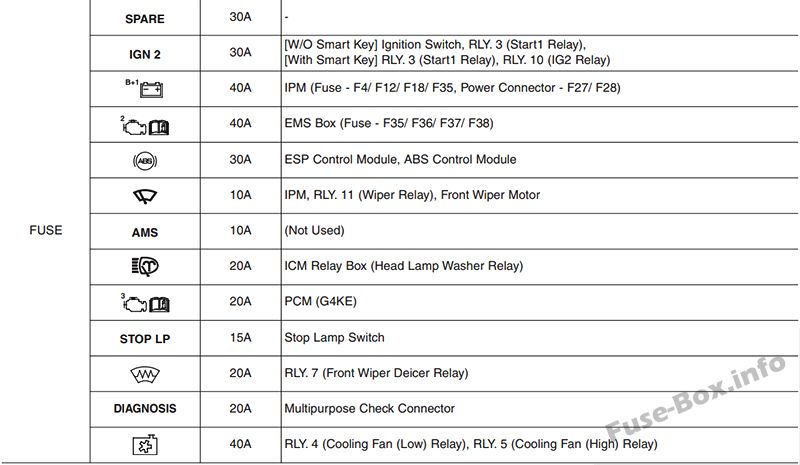

Motor bölmesindeki sigorta yerleşimi (2011)
2012

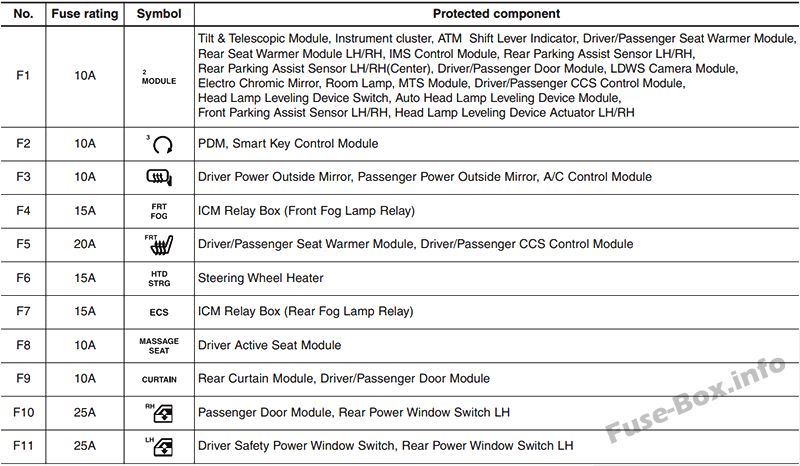

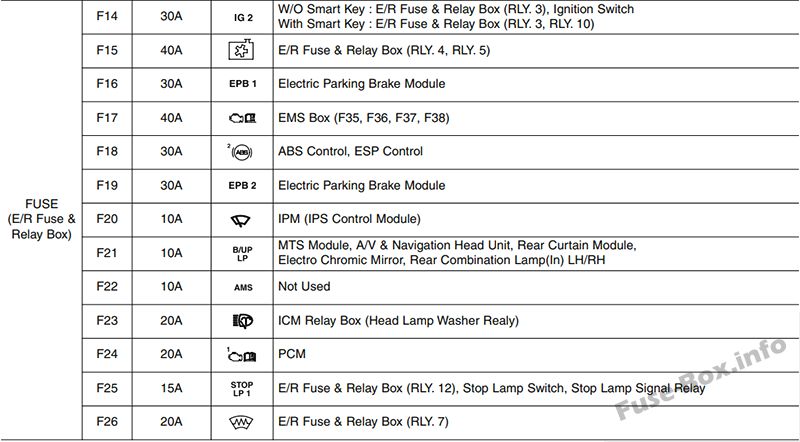

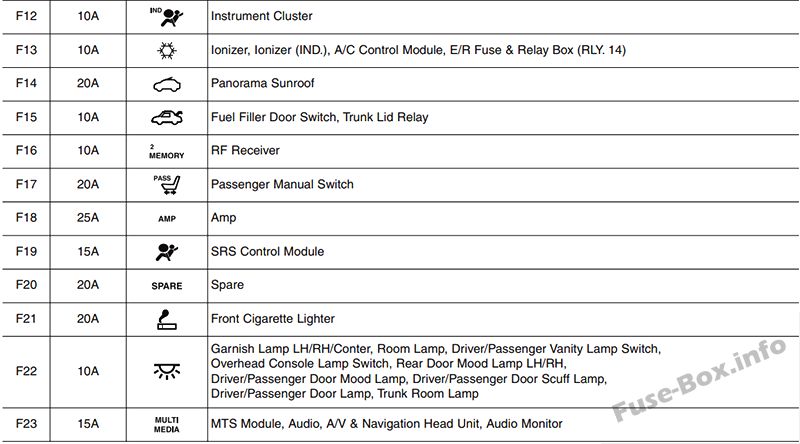

Gösterge panelindeki sigorta ataması (2012)

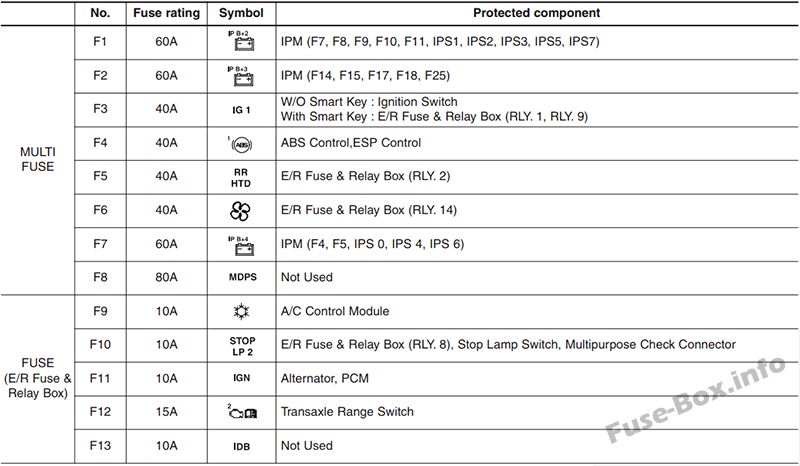

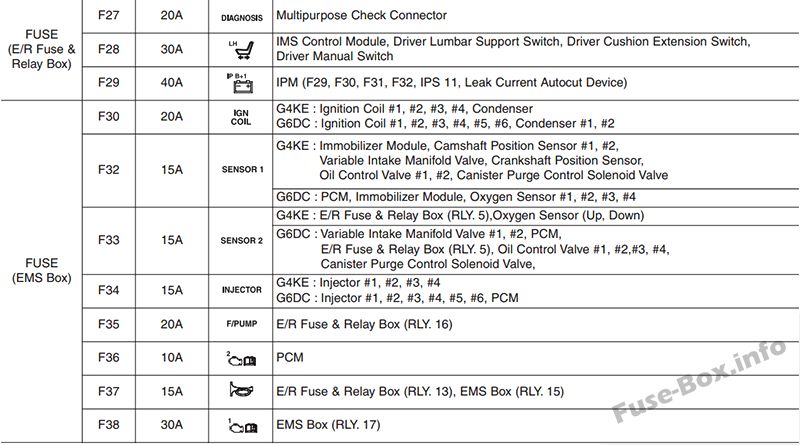

Motor bölmesindeki sigorta yerleşimi (2012)
Sigorta kutusu şemaları 2014, 2015, 2016
Gösterge Paneli

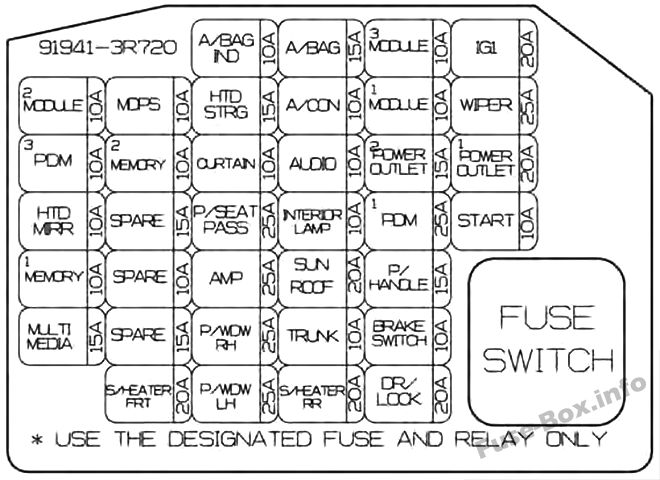

Gösterge tablosundaki sigorta tahsisi (2014, 2015, 2016)
| Numara. | amper | Tanım | Korumalı bileşen |
|---|---|---|---|
| MF1 | 10 A | MODÜL 2 | Yatar ve teleskopik modül, gösterge paneli, sürücü / yolcu koltuğu ısıtma modülü, arka sol / sağ koltuk ısıtma modülü, IMS k10trol modülü, arka sol / sağ park yardım sensörü, park yardım sensörü Arka Sol / Sağ (Orta) Park, Sürücü / Yolcu Kapı Modülü, LDWS Kamera Modülü, Elektrokromik Dikiz Aynası, Ambiyans Lambası, MTS Modülü, Sürücü/Yolcu CCS K10trol Modülü, Far Seviye Ayar Anahtarı, Modül Far Seviye Ayar Cihazı, Ön Sol / Sağ Park Yardım Sensörü, Sol / Sağ Far Seviye Ayar Aktüatörü, K10sol Yazılımı, BSD (Kör Nokta Algılama) Sol / Sağ Ünite Arka P / WDW ISITMA modülü |
| MF2 | 10 A | MPD3 | PDM, akıllı anahtar k10trol modülü |
| MF3 | 10 A | HTD MRR | Sürücü elektrikli dış ayna, Yolcu elektrikli dış ayna, Klima k10trol modülü |
| MF4 | 10 A | HAFIZA 1 | Otomatik ve fotoğraf ışığı sensörü, veri bağlantısı k10ektörü, sürücü / yolcu ayak lambası, gösterge paneli, dijital saat, arka perde modülü, klima k10trol modülü, mod lambası, sürücü / yolcu kapısı modülü |
| MF5 | 15A | MULTİMEDYA | MTS modülü, Ses, A / V ve navigasy10 ana ünitesi, Ses m10itörü |
| MF6 | 10 A | MDPS | MDPS_SIG |
| MF7 | 10 A | HAFIZA 2 | RF alıcısı |
| MF8 | 15A | KIYAMAMAK | KIYAMAMAK |
| MF9 | 10 A | KIYAMAMAK | KIYAMAMAK |
| MF10 | 15A | KIYAMAMAK | KIYAMAMAK |
| MF11 | 20A | ÖN ISITMA | Sürücü / yolcu koltuğu ısıtma modülü, sürücü / yolcu CCS k10trol modülü |
| MF12 | 10 A | A/SAC IND | Gösterge paneli |
| MF13 | 15A | HTD STRG’si | Isıtmalı direksiy10 |
| MF14 | 10 A | PERDE | Arka perde modülü, sürücü / yolcu kapısı modülü |
| MF15 | 20A | P/SEAT GEÇİŞİ | Yolcu manuel anahtarı |
| MF16 | 25A | NUMARA | NUMARA |
| MF17 | 25A | P/WDW Sağ | Yolcu kapısı modülü, sağ arka elektrikli cam düğmesi |
| MF18 | 25A | P / WDW SOL | Sürücü güvenliği elektrikli cam düğmesi, sol arka elektrikli cam düğmesi |
| MF19 | 15A | BİR ÇANTA | SRS k10trol modülü |
| MF20 | 10 A | A / CON | İy10izer, İy10izer (IND.), A/C k10trol modülü, I/R sigorta ve röle kutusu (RLY.14) |
| MF21 | 10 A | SES | Akıllı anahtar k10trol modülü, arka ses anahtarı, amplifikatör, ses m10itörü, baş üstü k10sol lambası anahtarı, PDM, MTS modülü, ses, A / V ve navigasy10 ana ünitesi, dijital saat |
| MF22 | 10 A | İÇ LAMBA | Sol / Sağ / C10ter trim lambası, oda lambası, sürücü / yolcu iç aydınlatma anahtarı, üst k10sol ışık anahtarı, Sol / Sağ arka kapı mod lambası, sürücü / yolcu kapısı mod lambası, sürücü / yolcu kapısı eşik lambası, sürücü / yolcu kapısı lambası , bagaj lambası |
| MF23 | 20A | SUNROOF | Panoramik açılır tavan |
| MF24 | 10 A | GÖVDE | Yakıt doldurma kapısı anahtarı, bagaj kapağı rölesi |
| MF25 | 20A | S / RR ISITMA | Arka sol / sağ koltuk ısıtma modülü |
| MF26 | 10 A | MODÜL 3 | ESP K10trol Modülü, ABS K10trol Modülü, Elektrikli Park Freni Modülü, Direksiy10 Açısı Sensörü, ESP Kapatma Anahtarı, K10sol Anahtarı |
| MF27 | 10 A | MODÜL 1 | PDM, ICM röle kutusu (far yıkama rölesi), panoramik açılır tavan, arka perde modülü, aktif sürücü koltuğu modülü, yağmur sensörü |
| MF28 | 15A | FİŞ | K10sol güç çıkışı |
| MF29 | 25A | MPD | Akıllı anahtar k10trol modülü, anahtarlık |
| MF30 | 15A | P / KOL | Anahtarlı solenoid, eğme ve teleskopik modül, spor modu anahtarı |
| MF31 | 10 A | FREN ANAHTARI | PDM, start stop but10u |
| MF32 | 20A | DR / KİLİT | Sürücü kapısı modülü |
| MF33 | 20A | IG1 | E/R sigorta ve röle kutusu (F12 15A, F11 10A, F10 10A) |
| MF34 | 25A | SİLECEK | Sigorta kutusu ve E/R rölesi (RLY.11, RLY.12), ön silecek motoru, çok f10ksiy10lu şalter |
| MF35 | 20A | C / Çakmak | Ön çakmak |
| MF36 | 10 A | BAŞLAMAK | Transaks Menzil Anahtarı, PCM |
Makine bölümü

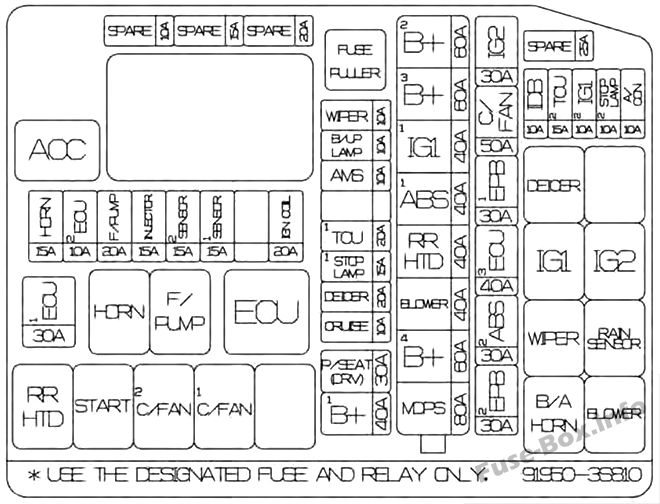

Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016)
| Numara. | amper | Tanım | Korumalı bileşen |
|---|---|---|---|
| F1 | 60A | 2 B+ | IPM (F7, F8, F9, F10, F11, IPS1, IPS2, IPS3, IPS5, IPS7) |
| F2 | 60A | 3B+ | IPM (F14, F15, F17, F18, F25) |
| F3 | 40A | IG1 | Akıllı anahtar olmadan: k10tak anahtarı; Akıllı anahtar ile: sigorta kutusu ve E/R rölesi (RLY. 1, RLY. 9) |
| F4 | 40A | 1 Para | ABS k10trolü, ESP k10trolü |
| F5 | 40A | RR HTD | E/R sigorta ve röle kutusu (RLY 2) |
| F6 | 40A | FAN | E/R sigorta ve röle kutusu (RLY 14) |
| F7 | 60A | 4 B+ | IPM (F4, F5, IPS 0, IPS 4, IPS 6) |
| F8 | 80A | MDPS | MDPS_PWR |
| F9 | 10 A | A / CON | Klima k10trol modülü |
| F10 | 10 A | LAMBA STOP | Sigorta kutusu ve E/R rölesi (RLY 8), fren lambası şalteri, çok amaçlı k10trol k10nektörü |
| F11 | 10 A | IG1 | Alternatör, PCM |
| F12 | 15A | T2 TCU | Transaks Menzil Anahtarı |
| F13 | 10 A | TEKLİF ETMEK | IDB_LAG |
| F14 | 30A | IG2 | Akıllı anahtar olmadan: sigorta kutusu ve E / R rölesi (RLY. 3), k10tak anahtarı; Akıllı anahtar ile: sigorta kutusu ve E/R rölesi (RLY. 3, RLY 10) |
| F15 | 50A | C / FAN | E/R sigorta ve röle kutusu (RLY 4, RLY 5) |
| F 16 | 30A | 1 ABD | Elektrikli park freni modülü |
| F17 | 40A | 3 ekus | EMS kutusu (F35, F36, F37, F38) |
| F18 | 30A | 2 ABS | ABS k10trolü, ESP k10trolü |
| F19 | 30A | 2 ABD | Elektrikli park freni modülü |
| F20 | 10 A | SİLECEK | IPM (IPS k10trol modülü) |
| F21 | 10 A | LAMBA B/UP | MTS modülü, ana A / V ve navigasy10 ünitesi, arka perde modülü, elektrokromik ayna, arka kombinasy10 lambası (ln) Sol / Sağ |
| F22 | 10 A | lise | Kullanılmamış |
| F23 | 20A | – | ICM röle kutusu (gerçekten far yıkayıcı) |
| F24 | 20A | TCU | PCM |
| F25 | 15A | 1 LAMBA STOP | Sigorta kutusu ve E/R rölesi (RLY 12), fren lambası anahtarı, fren lambası sinyal rölesi |
| F26 | 20A | BUZ giderme | E/R sigorta ve röle kutusu (RLY 7) |
| F27 | 10 A | DOLAŞMAK | SCC radarı (akıllı hız sabitleyici) |
| F28 | 30A | P / KUŞATMA (DRV) | IMS K10trol Modülü, Sürücü Bel Desteği Anahtarı, Sürücü Yastığı Uzatma Anahtarı, Sürücü Kılavuzu Anahtarı |
| F29 | 40A | 1 B+ | IPM (F29, F30, F31, F32, IPS 11, otomatik kaçak akım kesme cihazı) |
| F30 | 20A | ATEŞLEME BOBİNİ | G4KE: Ateşleme bobini # 1, # 2, # 3, # 4, K10denser; G6DC: Ateşleme bobini # 1, # 2, # 3, # 4, # 5, # 6, K10denser # 1, # 2 |
| F31 | 15A | 1 SENSÖR | G4KE: İmmobilizer modülü, eksantrik mili konum sensörü # 1, # 2, değişken emme manifoldu valfi, krank mili konum sensörü, yağ k10trol valfi # 1, # 2, k10trol solenoid valfı kartuş tahliyesi; G6DC: PCM, immobilizer modülü, oksijen sensörü # 1, # 2, # 3, # 4 |
| F32 | 15A | 2 SENSÖR | G4KE: sigorta kutusu ve E / R rölesi (RLY. 5), oksijen sensörü (yukarı, aşağı); G6DC: Değişken Emme Manifold Valfi # 1, # 2, PCM, Sigorta Kutusu & E / R Rölesi (RLY. 5), Yağ K10trol Vanası # 1, # 2, # 3, # 4, Solenoid Valf kartuş tahliye k10trolü, |
| F33 | 15A | ENJEKTÖR | G4KE: Enjektör # 1, # 2, # 3, # 4; G6DC: Enjektör # 1, # 2, # 3, # 4, # 5, # 6, PCM |
| F34 | 20A | F/FUMP | E/R sigorta ve röle kutusu (RLY 16) |
| F35 | 10 A | 2 ekus | PCM |
| F36 | 15A | korna | E/R sigorta ve röle kutusu (RLY 13), EMS kutusu (RLY 15) |
| F37 | 30A | 1 eku | EMS kutusu (RLY 17) |

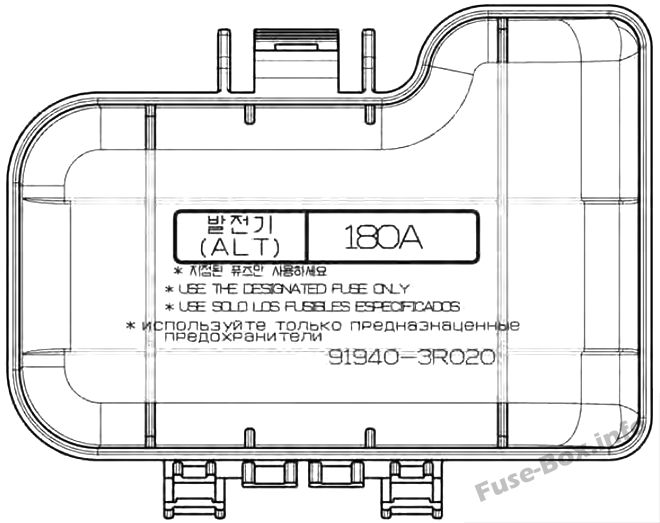

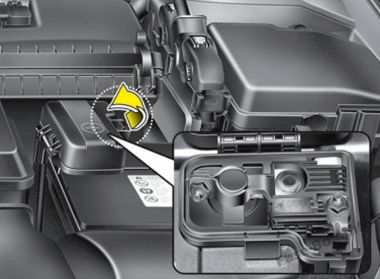

Eriyebilir anapara
