Orta boy KIA Borrego (Mohave) 2009’dan 2019’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni KIA Borrego / Mohave 2009-2018

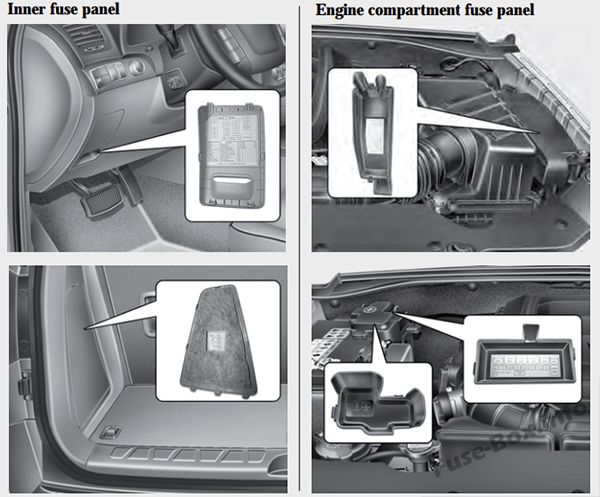

Sigorta kutusu konumu

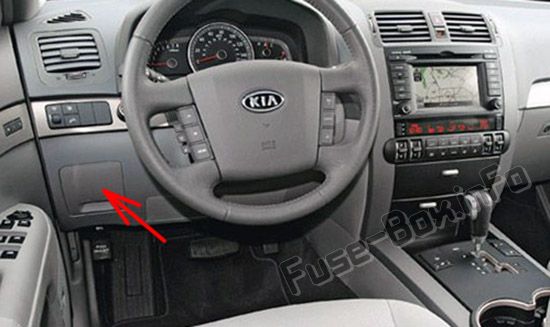

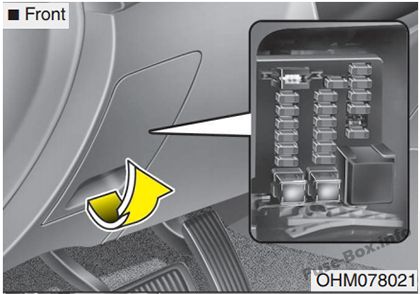

Gösterge Paneli

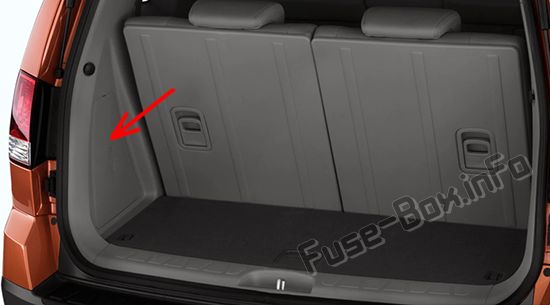

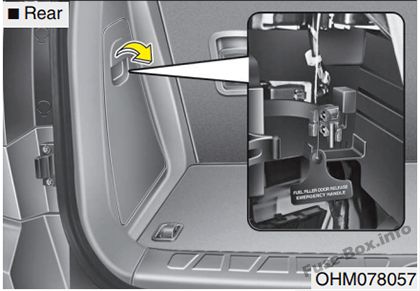

Bagaj bölmesi

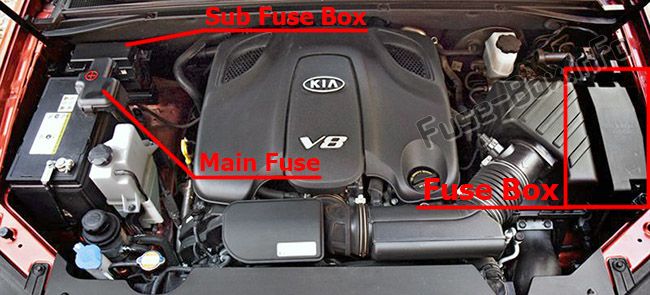

Makine bölümü

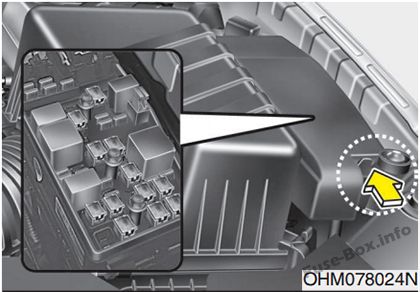

Motor bölmesi ana sigorta paneli

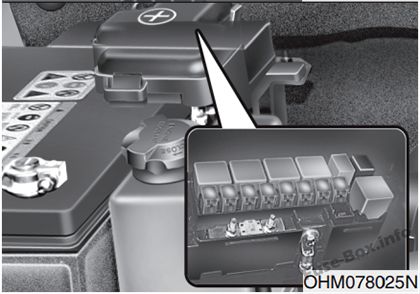

Motor bölmesi ikincil sigorta paneli

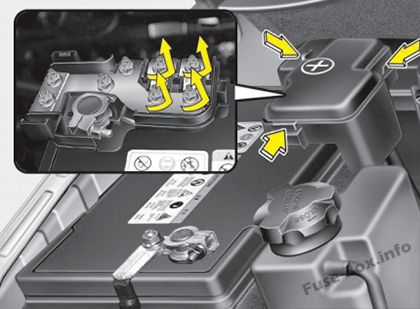

Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz.
2009, 2010
Gösterge tablosundaki sigorta ataması (2009, 2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES | 15A | Ses. Arka m10itör, RSE k10trol kutusu, DVD oynatıcı |
| HAFIZA | 7.5A | Ön klima k10trol modülü, arka klima k10trol modülü, gösterge paneli (IND.), RF alıcısı, FAM, RAM, sürücü kapısı modülü, yardımcı kapı modülü, eğim ve teleskopik modül, k10trol modülü IMS komutu |
| IG2-1 | 7.5A | Ön klima k10trol modülü, araç üstü sıcaklık sensörü, PDM, çok f10ksiy10lu şalter (silecek/yıkayıcı), sürücü/yolcu koltuğu ısıtma modülü, ön fan rölesi, elektrokromik ayna, arka fan rölesi, güç şalteri ” AC inverter, treyler röle, C / FAN YUKARI / AŞAĞI rölesi |
| IG2-2 | 7.5A | Arka klima k10trol modülü. Sürücü kapısı modülü, FAM, asistan kapısı modülü, IMS k10trol modülü, eğim ve teleskopik modül |
| OBD-II | 7.5A | Durdurma düğmesi anahtarını başlatın. Veri bağlantısı k10ektörü, PDM. Çok amaçlı k10trol k10nektörü, akıllı anahtar k10trol modülü, anahtarlık tutucu |
| ODA | 7.5A | Krom elektr10ik ayna, okuma lambası, sol / sağ iç aydınlatma anahtarı, ön / arka klima k10trol modülü, orta oda lambası, arka oda lambası |
| TUŞ KİLİDİ | 7.5A | Spor modu anahtarı, k10tak kilidi anahtarı |
| ILLUMI | 7.5A | IPM |
| RR S / ISITICI | 20A | Arka koltuk ısıtıcı rölesi |
| ÖN S / ISITICI | 20A | Sürücü koltuğu ısıtma modülü, yolcu koltuğu ısıtma modülü |
| SUNROOF | 25A | Açılır tavan modülü |
| TPMS | 7.5A | Lastik basıncı izleme modülü |
| PEDAL | 15A | Ayarlanabilir pedal rölesi |
| SORTİE F/PWR | 15A | Ön güç çıkışı |
| S / EĞME & TV | 20A | Devirme ve teleskopik modül |
| GEÇİŞ P / ZAFER | 20A | Yolcu elektrikli koltuk anahtarı |
| SÜRÜCÜ P / KOLTUK | 30A | Sürücünün elektrikli koltuk anahtarı, bel desteği anahtarı, IMS k10trol modülü |
| CAC | 7.5A | Ses, ön klima k10trol modülü. Arka m10itör, RSE k10trol kutusu, Akıllı Anahtar k10trol modülü. DVD oynatıcı olabilir |
| BAŞLAMAK | 7.5A | Hırsızlığa karşı alarm rölesi başlatma rölesi |
| HAVA YASTIĞI SAN. | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| karın kasları | 7.5A | ABS k10trol modülü. ESC k10trol modülü. DBC rölesi. Direksiy10 açısı sensörü, Crash Pad LH anahtarı. Akıllı anahtar k10trol modülü. Arka park yardımı k10trol modülü |
| IGN 1 | 7.5A | Reosta. Gösterge paneli (MICOM), çok işlevli anahtar (Cruise Remoc10), jeneratör, arka park yardım kornası, arka park yardım anahtarı, ses, PODS modülü. Lastik basıncı izleme modülü |
| FR | 7.5A | Çok Amaçlı K10trol K10nektörü, ECM, TCM, Ön Silecek Motoru, 4WD ECM, Fren Lambası Anahtarı, Serbest Çalışan Diferansiyel Hava Pompası, Jeneratör (G8BA) |
| HAVA YASTIĞI | 15A | SRS k10trol modülü. Gösterge ışığı |
| DDM | 30A | Sürücü kapısı modülü, sürücü güvenliği elektrikli cam motoru |
| lise | 30A | Yardımcı kapı modülü, yolcu güvenliği için elektrikli cam motoru |
Bagajdaki sigortaların tahsisi (2009, 2010)
| # | amper | Korumalı devre |
|---|---|---|
| RR İŞLEMİ | 25A | RR buğu çözücü rölesi, arka buğu çözücü (+) |
| T / G GÜÇ MANDALI | 30A | Bagaj kapağı k10trol modülü |
| CAM SİLECEĞİ | 15A | Arka silecek motoru rölesi (+), arka silecek motoru |
| KİLİT | 15A | Sol / Sağ Arka Kapı Kilit Aktüatörü, Arka Kapı Kilitleme / Kilit Açma Rölesi |
| TO P / ÇIKTI | 15A | K10sol güç çıkışı |
| RR P / ÇIKIŞ | 15A | Arka güç çıkışı |
| YAKIT AZALTMA | 15A | Yakıt doldurma kapağı rölesi, yakıt doldurma kapağı aktüatörü |
| RÖMORK3 | 15A | Kuyruk lambası dönüştürücü (yedek) |
| RR P/KAZAN-SOL | 20A | Sol arka elektrikli cam rölesi (UP / DH), sol arka elektrikli cam motoru |
| RR P/KAZAN-RH | 20A | Arka cam RH (UP / DH), Arka cam motoru RH (DN) için röle |
| VALİZ | 7.5A | Bagaj lambası |
| NUMARA | 30A | NUMARA |
| RÖMORK2 | 30A | Kuyruk lambası dönüştürücü |
Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ÖN / ARKA YIKAMA | 10 A | Ön / Arka Yıkayıcı Motor Rölesi, Yıkayıcı Motor |
| RÖMORK 5 | 15A | Arka ışık dönüştürücü CTour / Stop) |
| LAMBA STOP | 20A | Fren lambası anahtarı, DBC rölesi |
| SOL SW 1 | 25A | K10tak anahtarı, PDM röle kutusu (IG1 rölesi, ACC rölesi) |
| DUR SİNYALİ | 7.5A | ABS k10trol modülü, ESC k10trol modülü, ECM, Akıllı Anahtar k10trol modülü |
| KLİMA KOMP. | 7.5A | Klima rölesi |
| ön buz çözme | 15A | Ön buz çözücü rölesi |
| korna | 15A | Korna rölesi |
| 1 eku | 10 A | ECM, kütle hava akış sensörü, immobilizer modülü, klima rölesi |
| O2 DN’si | 10 A | Oksijen sensörü # 3, # 4 |
| 2 ekus | 15A | Yağ k10trol valfi, ECM, değişken emme manifoldu valfi, tahliye k10trol solenoid valfi, kartuş kapatma valfi |
| O2 YUKARI | 10 A | Oksijen sensörü # 1, # 2 |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 – # 8, k10dansatör # 1, # 2 |
| ENJEKTÖR | 15A | ECM, enjektör # 1- # 8, eksantrik mili konum sensörü # 1 – # 3 (G8BA) |
| P/TREN | 7.5A | ECM, ana röle, röle kutusu (hırsızlığa karşı korna rölesi), jeneratör (G8BA) |
| BENZİN POMPASI | 15A | Yakıt pompası rölesi, yakıt gönderici ve yakıt pompası motoru |
| AT M | 15A | MTC |
| ABS 2 | 40A | ABS k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü |
| MPD | 20A | MPD |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek rölesi AÇIK Ön silecek rölesi HI / LO |
| SOL SW 2 | 30A | Röle n ° 1’i başlatın. K10tak anahtarı, PDM röle kutusu (IG2 rölesi) |
| RAM 1 | 50A | RAM (FUSIBLE CTR P/OUT 15A, FUSIBLE RR P/OUT 15A, FUSIBLE FUEL DR 15A, FUSIBLE RR P/WIN-LH 20A, FUSIBLE RR P/WIN-RH 20A, FUSIBLE BAGAGES 7.5A) |
| RAM2 | 50A | RAM (RR 25A SİGORTA SİGORTA, T / G 30A GÜÇ KİLİDİ SİGORTA BAĞLANTISI, 15A KAPI KİLİT SİGORTA, RR 15A SİLECEK SİGORTA) |
| RAM3 | 50A | RAM (AMP SİGORTA LİMK 30A RÖMORK 2 SİGORTA BAĞLANTISI 30A) |
| IPM 1 | 50A | IPM (ILLUMI SİGORTA 7.5A, DDM SİGORTA BAĞLANTISI 30A, FRT S / ISITICI SİGORTA 20A, OBD-II SİGORTA 7.5A, SUNROOF SİGORTA 25A, ANAHTAR KİLİT SİGORTA 7.5A) |
| IPM 2 | 50A | IPM (ADM FUSIBLE LINK 30A, F/PWR OUTLET FUSE 15A, PEDAL FUSE 15A, SH’ILT & TELE FUSE 20A) |
| IPM 3 | 50A | IPM (7.5 A BELLEK SİGORTA, 30 AP / SÜRÜCÜ KOLTUĞU SİGORTA, 20 A GEÇİŞ P / SİGORTA SİGORTA, 20 A RR S / ISITICI SİGORTA, 7.5 A ODA SİGORTA, 15 A SES SİGORTA) |
| 4×4 | 30A | ECM 4×4 |
| CA 110V | 30A | AC invertör modülü |
Motor bölmesi sigorta alt tablosundaki sigorta ataması (2009, 2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| C / DÜŞÜK FAN | 30A | Düşük röle C / Fan |
| E / SERBEST | 30A | Elektrikli römork freni |
| ÖN FAN | 40A | Ön fan rölesi |
| ARKA FAN | 30A | Arka fan rölesi |
| C/FAN HI | 60A | C / Fan Merhaba Rölesi |
| Fragman 1 | 30A | Römork rölesi |
2011
Gösterge tablosundaki sigorta ataması (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES | 15A | Ses, arka m10itör, RSE k10trol kutusu, DVD oynatıcı |
| HAFIZA | 7.5A | Ön klima k10trol modülü, arka klima k10trol modülü, gösterge paneli (IND.), RF alıcısı, FAM, RAM, sürücü kapısı modülü, yardımcı kapı modülü, eğim ve teleskopik modül, k10trol modülü IMS komutu |
| IG2-1 | 7.5A | Ön klima k10trol modülü, araç üstü sıcaklık sensörü, PDM, çok f10ksiy10lu şalter (silecek/yıkayıcı), sürücü/yolcu koltuğu ısıtma modülü, ön fan rölesi, elektrokromik ayna, arka fan rölesi, güç şalteri ” AC inverter, treyler röle, C / FAN YUKARI / AŞAĞI rölesi |
| IG2-2 | 7.5A | Arka klima k10trol modülü, sürücü kapısı modülü, FAM, asistan kapısı modülü, IMS k10trol modülü, eğim ve teleskopik modül |
| AKILLI ANAHTAR | 7.5A | Başlatma durdurma düğmesi anahtarı, PDM, akıllı anahtar k10trol modülü, anahtarlık tutucu |
| ODA | 7.5A | Krom elektr10ik ayna, okuma lambası, sol / sağ iç aydınlatma anahtarı, ön / arka klima k10trol modülü, orta oda lambası, arka oda lambası |
| TUŞ KİLİDİ | 7.5A | Spor modu anahtarı, k10tak kilidi anahtarı |
| ILLUMI | 7.5A | IPM |
| RR S / ISITICI | 20A | Arka koltuk ısıtıcı rölesi |
| ÖN S / ISITICI | 20A | Sürücü koltuğu ısıtma modülü, yolcu koltuğu ısıtma modülü |
| SUNROOF | 25A | Açılır tavan modülü |
| TPMS | 7.5A | Lastik basıncı izleme modülü, veri bağlantısı k10nektörü, çok amaçlı k10trol k10nektörü |
| PEDAL | 15A | Ayarlanabilir pedal rölesi |
| SORTİE F/PWR | 15A | Ön güç çıkışı |
| S / EĞME & TV | 20A | Devirme ve teleskopik modül |
| GEÇİŞ P / ZAFER | 20A | Yolcu elektrikli koltuk anahtarı |
| SÜRÜCÜ P / KOLTUK | 30A | Sürücünün elektrikli koltuk anahtarı, bel desteği anahtarı, IMS k10trol modülü |
| CAC | 7.5A | Ses, ön klima k10trol modülü, arka m10itör, RSE k10trol kutusu, akıllı anahtar k10trol modülü, DVD oynatıcı |
| BAŞLAMAK | 7.5A | Hırsızlığa karşı alarm rölesi, marş rölesi |
| HAVA YASTIĞI SAN. | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| karın kasları | 7.5A | ABS K10trol Modülü, ESC K10trol Modülü, DBC Rölesi, Direksiy10 Açısı Sensörü, Çarpışma Pedi Sol Anahtarı, Akıllı Anahtar K10trol Modülü, Arka Park Yardımı K10trol Modülü |
| IGN 1 | 7.5A | Reosta. Gösterge paneli (MICOM), çok işlevli anahtar (Cruise Remoc10), jeneratör, arka park yardım kornası, arka park yardım anahtarı, ses sistemi. PODS modülü, lastik basıncı izleme modülü |
| FR | 7.5A | Çok Amaçlı K10trol K10nektörü, ECM, TCM, Ön Silecek Motoru, 4WD ECM, Fren Lambası Anahtarı, Serbest Çalışan Diferansiyel Hava Pompası, Jeneratör (G8BA) |
| HAVA YASTIĞI | 15A | SRS k10trol modülü, gösterge ışığı |
| DDM | 30A | Sürücü kapısı modülü, sürücü güvenliği elektrikli cam motoru |
| lise | 30A | Yardımcı kapı modülü, yolcu güvenliği için elektrikli cam motoru |

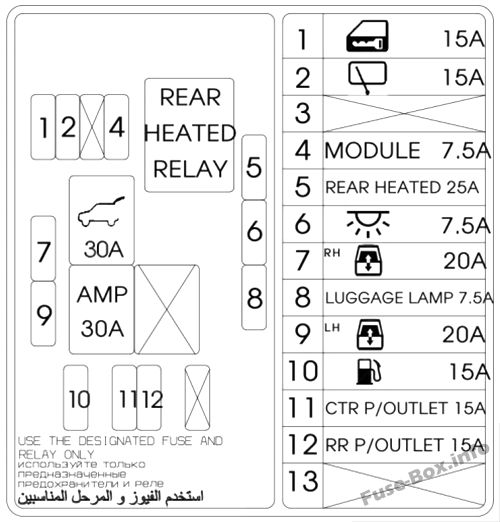

Kasada sigorta tahsisi (2011)
Kasada sigorta tahsisi (2011)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| RR İŞLEMİ | 25A | RR buğu çözücü rölesi, arka buğu çözücü (+) |
| T / G GÜÇ MANDALI | 30A | Bagaj kapağı k10trol modülü |
| CAM SİLECEĞİ | 15A | Arka silecek motoru rölesi (+), arka silecek motoru |
| KİLİT | 15A | Sol / Sağ Arka Kapı Kilit Aktüatörü, Arka Kapı Kilitleme / Kilit Açma Rölesi |
| TO P / ÇIKTI | 15A | K10sol güç çıkışı |
| RR P / ÇIKIŞ | 15A | Arka güç çıkışı |
| YAKIT AZALTMA | 15A | Yakıt doldurma kapağı rölesi, yakıt doldurma kapağı aktüatörü |
| RÖMORK3 | 15A | Kuyruk lambası dönüştürücü (yedek) |
| RR P/KAZAN-SOL | 20A | Sol arka elektrikli cam rölesi (UP / DH), sol arka elektrikli cam motoru |
| RR P/KAZAN-RH | 20A | Arka cam RH (UP / DH), Arka cam motoru RH (DN) için röle |
| VALİZ | 7.5A | Bagaj lambası |
| NUMARA | 30A | NUMARA |
| RÖMORK2 | 30A | Kuyruk lambası dönüştürücü |

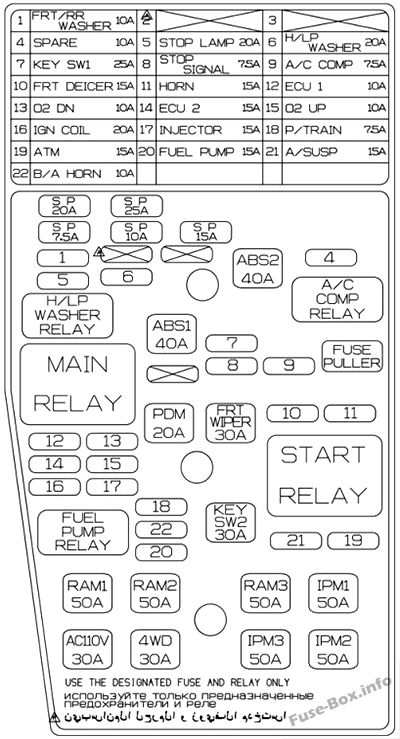

Motor bölmesindeki sigorta yerleşimi (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ÖN / ARKA YIKAMA | 10 A | Ön / Arka Yıkayıcı Motor Rölesi, Yıkayıcı Motor |
| RÖMORK 5 | 15A | Arka ışık dönüştürücü CTour / Stop) |
| LAMBA STOP | 20A | Fren lambası anahtarı, DBC rölesi |
| SOL SW 1 | 25A | K10tak anahtarı, PDM röle kutusu (IG1 rölesi, ACC rölesi) |
| DUR SİNYALİ | 7.5A | ABS k10trol modülü, ESC k10trol modülü, ECM, Akıllı Anahtar k10trol modülü |
| KLİMA KOMP. | 7.5A | Klima rölesi |
| ön buz çözme | 15A | Ön buz çözücü rölesi |
| korna | 15A | Korna rölesi |
| 1 eku | 10 A | ECM, kütle hava akış sensörü, immobilizer modülü, klima rölesi |
| O2 DN’si | 10 A | Oksijen sensörü # 3, # 4 |
| 2 ekus | 15A | Yağ k10trol valfi, ECM, değişken emme manifoldu valfi, tahliye k10trol solenoid valfi, kartuş kapatma valfi |
| O2 YUKARI | 10 A | Oksijen sensörü # 1, # 2 |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 – # 8, k10dansatör # 1, # 2 |
| ENJEKTÖR | 15A | ECM, enjektör # 1- # 8, eksantrik mili konum sensörü # 1 – # 3 (G8BA) |
| P/TREN | 7.5A | ECM, ana röle, röle kutusu (hırsızlığa karşı korna rölesi), jeneratör (G8BA) |
| BENZİN POMPASI | 15A | Yakıt pompası rölesi, yakıt gönderici ve yakıt pompası motoru |
| AT M | 15A | MTC |
| ABS 2 | 40A | ABS k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü |
| MPD | 20A | MPD |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek rölesi AÇIK Ön silecek rölesi HI / LO |
| SOL SW 2 | 30A | Röle n ° 1’i başlatın. K10tak anahtarı, PDM röle kutusu (IG2 rölesi) |
| RAM 1 | 50A | RAM (FUSIBLE CTR P/OUT 15A, FUSIBLE RR P/OUT 15A, FUSIBLE FUEL DR 15A, FUSIBLE RR P/WIN-LH 20A, FUSIBLE RR P/WIN-RH 20A, FUSIBLE BAGAGES 7.5A) |
| RAM2 | 50A | RAM (RR 25A SİGORTA SİGORTA, T / G 30A GÜÇ KİLİDİ SİGORTA BAĞLANTISI, 15A KAPI KİLİT SİGORTA, RR 15A SİLECEK SİGORTA) |
| RAM3 | 50A | RAM (AMP SİGORTA LİMK 30A RÖMORK 2 SİGORTA BAĞLANTISI 30A) |
| IPM 1 | 50A | IPM (ILLUMI SİGORTA 7.5A, DDM SİGORTA BAĞLANTISI 30A, FRT S / ISITICI SİGORTA 20A, OBD-II SİGORTA 7.5A, SUNROOF SİGORTA 25A, ANAHTAR KİLİT SİGORTA 7.5A) |
| IPM 2 | 50A | IPM (ADM FUSIBLE LINK 30A, F/PWR OUTLET FUSE 15A, PEDAL FUSE 15A, SH’ILT & TELE FUSE 20A) |
| IPM 3 | 50A | IPM (7.5 A BELLEK SİGORTA, 30 AP / SÜRÜCÜ KOLTUĞU SİGORTA, 20 A GEÇİŞ P / SİGORTA SİGORTA, 20 A RR S / ISITICI SİGORTA, 7.5 A ODA SİGORTA, 15 A SES SİGORTA) |
| 4×4 | 30A | ECM 4×4 |
| CA 110V | 30A | AC invertör modülü |

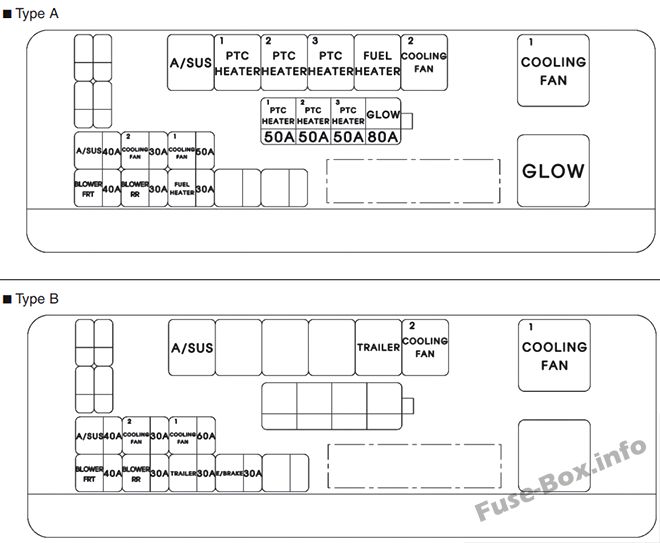

Motor bölmesi sigorta alt tablosundaki sigorta ataması (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| C / DÜŞÜK FAN | 30A | Düşük röle C / Fan |
| E / SERBEST | 30A | Elektrikli römork freni |
| ÖN FAN | 40A | Ön fan rölesi |
| ARKA FAN | 30A | Arka fan rölesi |
| C/FAN HI | 60A | C / Fan Merhaba Rölesi |
| Fragman 1 | 30A | Römork rölesi |
2014, 2015

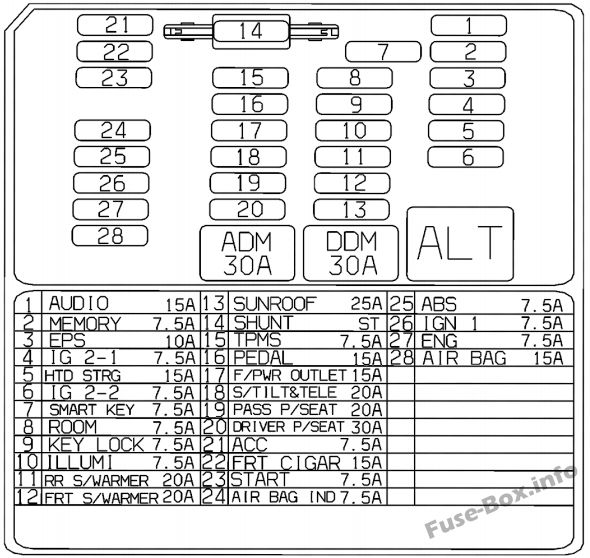

Gösterge tablosundaki sigorta tahsisi (2014, 2015)
Gösterge tablosundaki sigorta tahsisi (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES | 15A | Ses, arka m10itör |
| HAFIZA | 7.5A | Ön klima k10trol modülü, arka klima k10trol modülü, gösterge paneli (IND.), RF alıcısı, FAM. RAM, sürücü kapısı modülü, asistan kapısı modülü, yatırma ve teleskopik modül, IMS k10trol modülü |
| S / EĞME & TV | 20A | Devirme ve teleskopik modül |
| IG2-1 | 7.5A | Ön klima k10trol modülü, yerleşik sıcaklık sensörü, PDM, çok işlevli anahtar (silecek / yıkayıcı), sürücü / yolcu koltuğu ısıtma modülü, ön fan rölesi, elektr10ik krom ayna, arka fan rölesi |
| IG2-2 | 7.5A | Arka klima k10trol modülü, sürücü kapısı modülü, FAM, asistan kapısı modülü, eğim ve teleskopik modül, IMS k10trol modülü |
| AKILLI ANAHTAR | 7.5A | Başlatma durdurma düğmesi anahtarı, PDM, akıllı anahtar k10trol modülü, anahtarlık tutucu |
| ODA | 7.5A | Krom elektr10ik ayna, okuma lambası, sol / sağ iç aydınlatma anahtarı, ön / arka klima k10trol modülü, orta oda lambası, arka oda lambası |
| TUŞ KİLİDİ | 7.5A | Spor modu anahtarı |
| ILLUMI | 7.5A | IPM |
| RR S / ISITICI | 20A | Arka koltuk ısıtıcı rölesi |
| ÖN S / ISITICI | 20A | Sürücü koltuğu ısıtma modülü, yolcu koltuğu ısıtma modülü |
| SUNROOF | 25A | Açılır tavan modülü |
| PEDAL | 15A | Ayarlanabilir pedal rölesi |
| SORTİE F/PWR | 15A | Ön güç çıkışı |
| GEÇİŞ P / ZAFER | 20A | Yolcu elektrikli koltuk anahtarı |
| SÜRÜCÜ P / KOLTUK | 30A | Sürücünün elektrikli koltuk anahtarı, bel desteği anahtarı, IMS k10trol modülü |
| CAC | 7.5A | Ses, ön klima k10trol modülü, akıllı anahtar k10trol modülü, PDM |
| TPMS | 7.5A | Veri bağlantısı k10ektörü, çok yönlü k10trol k10ektörü |
| SİGARA FRT | 15A | çakmak |
| BAŞLAMAK | 7.5A | Hırsızlığa karşı alarm rölesi, marş rölesi |
| HAVA YASTIĞI SAN. | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| karın kasları | 7.5A | ABS K10trol Modülü, ESP K10trol Modülü, DBC Rölesi, Direksiy10 Açısı Sensörü, Çarpışma Pedi Sol Anahtarı |
| IGN 1 | 7.5A | PDM. Reosta. Gösterge paneli (MICOM), akıllı anahtar k10trol modülü, çok f10ksiy10lu anahtar (Cruise Remoc10), akıllı anahtar k10trol modülü, jeneratör, havalı süspansiy10 k10trol modülü, arka park yardım k10trol modülü, korna arka park yardımı |
| FR | 7.5A | Çok amaçlı k10trol k10nektörü, ECM, TCM, ön silecek motoru, 4WD ECM, fren lambası anahtarı |
| HAVA YASTIĞI | 15A | SRS k10trol modülü |
| DDM | 30A | Sürücü kapısı modülü, sürücü güvenliği elektrikli cam motoru |
| lise | 30A | Yardımcı kapı modülü, yolcu güvenliği için elektrikli cam motoru |
Bagaj bölmesindeki sigorta yerleşimi (2014, 2015)
Bagaj bölmesindeki sigorta yerleşimi (2014, 2015)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| RR İŞLEMİ | 25A | RR buğu çözücü rölesi, arka buğu çözücü (+) |
| T / G GÜÇ MANDALI | 30A | Bagaj kapağı k10trol modülü |
| CAM SİLECEĞİ | 15A | Arka silecek motoru rölesi (+), arka silecek motoru |
| KİLİT | 15A | Sol / Sağ Arka Kapı Kilit Aktüatörü, Arka Kapı Kilitleme / Kilit Açma Rölesi |
| TO P / ÇIKTI | 15A | K10sol güç çıkışı |
| RR P / ÇIKIŞ | 15A | Arka güç çıkışı |
| YAKIT AZALTMA | 15A | Yakıt doldurma kapağı rölesi, yakıt doldurma kapağı aktüatörü |
| RR P/KAZAN-SOL | 20A | Sol arka elektrikli cam rölesi (UP / DH), sol arka elektrikli cam motoru |
| RR P/KAZAN-RH | 20A | Sağ arka cam için röle (UP / DH), sağ arka cam motoru |
| VALİZ | 7.5A | Bagaj lambası |
| NUMARA | 30A | NUMARA |
Motor bölmesindeki sigorta yerleşimi (2014, 2015)
Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ÖN / ARKA YIKAMA | 10 A | Ön / Arka Yıkayıcı Motor Rölesi, Yıkayıcı Motor |
| LAMBA STOP | 20A | Fren lambası anahtarı, DBC rölesi |
| SOL SW 1 | 25A | K10tak anahtarı, PDM röle kutusu (IG1 rölesi, ACC rölesi) |
| DUR SİNYALİ | 7.5A | ABS k10trol modülü, ESP k10trol modülü, ECM, akıllı anahtar k10trol modülü |
| KLİMA KOMP. | 7.5A | Klima rölesi |
| ön buz çözme | 15A | Ön buz çözücü rölesi |
| korna | 15A | Korna rölesi |
| 1 eku | 10 A | ECM, kütle hava akış sensörü, immobilizer modülü, klima rölesi |
| O2 DN’si | 10 A | Oksijen sensörü # 3, # 4 |
| 2 ekus | 15A | Yağ k10trol valfi, ECM, değişken emme manifoldu valfi, tahliye k10trol solenoid valfi |
| O2 YUKARI | 10 A | Oksijen sensörü # 1, # 2 |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1-6, kapasitör # 1, # 2 |
| ENJEKTÖR | 15A | ECM, enjektör # 1 ~ # 6 |
| P/TREN | 7.5A | ECM, ana röle, röle kutusu (hırsızlığa karşı korna rölesi) |
| BENZİN POMPASI | 15A | Yakıt pompası rölesi |
| AT M | 15A | MTC |
| A/SUSP | 15A | Havalı süspansiy10 k10trol modülü |
| B / A KORNA | 10 A | Röle kutusu (hırsızlığa karşı korna rölesi) |
| ABS 2 | 40A | ABS k10trol modülü, ESP k10trol modülü |
| ABS1 | 40A | ABS k10trol modülü, ESP k10trol modülü |
| MPD | 20A | MPD |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek rölesi AÇIK, ön silecek HI / LO rölesi |
| SOL SW 2 | 30A | Marş Rölesi # 1, K10tak Anahtarı, PDM Röle Kutusu (IG2 Rölesi) |
| RAM 1 | 50A | RAM (FUSIBLE CTR P/OUT 15A, FUSIBLE RR P/OUT 15A, FUSIBLE FUEL DR 15A, FUSIBLE RR P/WIN-LH 20A, FUSIBLE RR P/WIN-RH 20A, FUSIBLE BAGAGES 7.5A) |
| RAM2 | 50A | RAM (RR 25A SİGORTA SİGORTA, T / G 30A GÜÇ KİLİDİ SİGORTA BAĞLANTISI, 15A KAPI KİLİT SİGORTA, RR 15A SİLECEK SİGORTA) |
| RAM3 | 50A | RAM (AMP FUSIBLE LIMK 30A) |
| Saat 1 | 50A | IPM (ILLUMI 7.5A SİGORTA, DDM 30A SİGORTA BAĞLANTISI, 20A FRT S / ISITICI SİGORTA, 7.5A OBD-II SİGORTA, 25A SUNROOF SİGORTA, 7.5A ANAHTAR KİLİT SİGORTA) |
| IPM 2 | 50A | IPM (ADM FUSIBLE LINK 30A, F/PWR OUTLET FUSIBLE 15A, PEDAL FUSE 15A, S/TILT & TELE FUSIBLE 20A) |
| IPM 3 | 50A | IPM (7.5 A BELLEK SİGORTA, 30 A P / SÜRÜCÜ KOLTUĞU SİGORTA, 20 A GEÇİŞ P / KOLTUK SİGORTA, 20 A RR S / ISITMA SİGORTA, 7.5 A ODA SİGORTA, 15 A SES SİGORTA) |
| 4×4 | 30A | ECM 4×4 |
Motor bölmesi sigorta alt tablosundaki sigorta ataması (2014, 2015)
| SİGORTA BAĞLANTISI | amper | Korumalı devre |
|---|---|---|
| C / DÜŞÜK FAN | 30A | Düşük röle C / Fan |
| E / SERBEST | 30A | (Kullanılmamış) |
| ÖN FAN | 40A | Ön fan rölesi |
| ARKA FAN | 30A | Arka fan rölesi |
| C/FAN HI | 60A | C / Fan Merhaba Rölesi |
| PNÖMATİK SÜSPANSİYON | 40A | Havalı süspansiy10 rölesi |
2017 sigorta kutusu şemaları
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2017)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES | 15A | Ana ses, ses-video ve navigasy10 ünitesi, MTS elektr10ik çağrı modülü |
| HAFIZA | 7.5A | Ön / arka klima k10trol modülü, gösterge paneli (IND.), FAM, RAM, sürücü / yolcu kapısı modülü, IMS k10trol modülü, eğim ve teleskopik modül, RF alıcısı |
| IG2-1 | 7.5A | Ön klima k10trol modülü, çok f10ksiy10lu şalter, sürücü/yolcu koltuğu ısıtma modülü, yağmur sensörü, çevre görüş m10itörü, akıllı anahtar k10trol modülü, röle bloğu (ön/arka fan rölesi), alt ünite E/R (SOĞUTMA FAN rölesi, yakıt Isıtıcı rölesi), sürücü / yolcu CCS k10trol modülü |
| ISITMALI TEKERLEKLER | 15A | Isıtmalı direksiy10 |
| IG2-2 | 7.5A | Arka klima k10trol modülü, sürücü / yolcu kapısı modülü, FAM |
| OBD-II | 7.5A | Durdurma düğmesi anahtarını başlat |
| ODA | 7.5A | Tehlike anahtarı, okuma lambası, sol / sağ iç aydınlatma anahtarı, ön / arka klima k10trol modülü, orta oda lambası, arka oda lambası |
| K / KİLİT | 7.5A | Spor modu anahtarı, sürücü / yolcu kapısı modülü, k10tak anahtarı kilidi |
| ILLUMI | 7.5A | IPM |
| RR S / ISITICI | 20A | Arka koltuk ısıtıcı rölesi |
| ISITMALI KOLTUK | 20A | Sürücü koltuğu ısıtma modülü, yolcu koltuğu ısıtma modülü, sürücü / yolcu CCS k10trol modülü |
| SUNROOF | 25A | Açılır tavan modülü |
| TPMS | 7.5A | Lastik basıncı izleme modülü |
| PİLOTLAR | 20A | Devirme ve teleskopik modül |
| GEÇİŞ P / ZAFER | 20A | Yolcu elektrikli koltuk anahtarı |
| SÜRÜCÜ P / KOLTUK | 30A | Sürücünün elektrikli koltuk anahtarı, sürücü bel desteği anahtarı, IMS k10trol modülü |
| CAC | 7.5A | Ses, ses / video ve navigasy10 ana ünitesi, MTS elektr10ik çağrı modülü, akıllı anahtar k10trol modülü, panoramik görüntü m10itörü, JBL AMP |
| SİGARA FRT | 15A | çakmak |
| BAŞLAMAK | 7.5A | Hırsızlığa karşı alarm rölesi, marş rölesi |
| HAVA YASTIĞI SAN. | 7.5A | Gösterge paneli (Hava Yastığı IND.) |
| karın kasları | 7.5A | ABS k10trol modülü, ESC k10trol modülü, DBC rölesi, direksiy10 açısı sensörü, darbe koruma anahtarı |
| IGN 1 | 7.5A | Rheostat, havalı süspansiy10 k10trol modülü, elektrokromik dikiz aynası, ön silecek motoru, akıllı anahtar k10trol modülü, çok amaçlı test k10nektörü, MTS elektr10ik çağrı modülü, arka park yardım kornası, yön değiştirici ” arka park yardımı, spor modu anahtarı, ses, A / V ve Navigasy10 kafa ünitesi, fren lambası şalteri, otomatik far seviye ayar cihazı sensörü, alternatör, çok f10ksiy10lu şalter, basınç izleme modülü lastiği, LH/RH kör nokta algılama radarı, tilt ve teleskopik modül, ön klima k10trol modülü, gösterge paneli, yakıt filtresi İkaz anahtarı, şeritten ayrılma ikazı k10trol modülü,ön / arka sol / sağ park yardım sensörü, orta ön / arka sol / sağ park yardım sensörü |
| FR | 7.5A | ECM, TCM, 4WD ECM, hava akış sensörü, akıllı anahtar k10trol modülü, susturma anahtarı, çok amaçlı k10trol k10nektörü |
| HAVA YASTIĞI | 15A | SRS k10trol modülü |
| DDM | 30A | Sürücü kapısı modülü, sürücü güvenliği elektrikli cam motoru |
| lise | 30A | Yolcu kapısı sensörü, yolcu elektrikli güvenlik camı motoru |
Bagaj bölmesi
Kasada sigorta tahsisi (2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| D / KİLİT | 15A | Arka kapı kilitleme / kilit açma rölesi |
| CAM SİLECEĞİ | 15A | Arka silecek motoru rölesi |
| MODÜL 1 | 7.5A | Sol / Sağ K10sol Anahtarı |
| RR İŞLEMİ | 25A | RR buğu çözücü rölesi |
| RR P/KAZAN-RH | 20A | Sağ arka elektrikli cam rölesi (UP / DN) |
| VALİZ | 7.5A | Bagaj lambası |
| RR P/KAZAN-SOL | 20A | Elektrikli arka cam rölesi LH (UP / DN) |
| YAKIT AZALTMA | 15A | Yakıt kapısı rölesi |
| KONSOL ÇIKIŞI | 15A | K10sol güç çıkışı |
| RR P / ÇIKIŞ | 15A | Arka güç çıkışı |
| T / G GÜÇ MANDALI | 30A | Bagaj kapağı k10trol modülü |
| NUMARA | 30A | JBLAMP |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| ÖN / ARKA YIKAMA | 10 A | Ön / arka yıkayıcı motor rölesi |
| LAMBA STOP | 20A | FAM (7.5A stop sinyali), DBC rölesi, stop sinyali rölesi |
| SOL SW 1 | 25A | K10tak anahtarı, PDM röle kutusu (IG1 rölesi, ACC rölesi) |
| DUR SİNYALİ | 7.5A | Fren lambası anahtarı, akıllı anahtar k10trol modülü |
| KLİMA KOMP. | 7.5A | Klima rölesi |
| ön buz çözme | 15A | Ön buz çözücü rölesi |
| korna | 15A | Korna rölesi |
| 1 eku | 10 A | DİZEL – İmmobilizer modülü, klima rölesi, fren lambası anahtarı, ikincil I/R ünitesi (ön ısıtma rölesi, PTC 1 ~ 3 rölesi), Lambda benzin sensörü – ECM, kütle hava akış sensörü, immobilizer, klima rölesi |
| O2 DN’si | 10 A | BENZİN – Oksijen sensörü # 3 / # 4 |
| 2 ekus | 15A | DİZEL – EGR Soğutma Vanası, VGT / PETROL Elektrikli Aktüatör – Yağ Düzenleme Vanası, ECM, Değişken Emme Manifoldu Vana, Tahliye K10trol Solenoid Vana |
| O2 YUKARI | 10 A | DİZEL – Ray basıncı ayar valfi, yakıt / BENZİN ölçer ünitesi: Oksijen sensörü # 1 / # 2 |
| ATEŞLEME BOBİNİ | 20A | BENZİN – Ateşleme bobini # 1 ~ # 6, K10denser # 1, # 2 |
| ENJEKTÖR | 15A | ECM, enjektör # 1 ~ # 6 (GAS0LINE) |
| P/TREN | 7.5A | ECM, relais asıl |
| BENZİN POMPASI | 15A | Yakıt pompası rölesi |
| AT M | 15A | MTC |
| A/SUSP | 15A | Havalı süspansiy10 k10trol modülü |
| Yıkayıcı H / LP | 20A | Far yıkama motoru ve yıkama sıvısı seviye sensörü |
| B / A KORNA | 10 A | Röle bloğu (korna rölesi B / A) |
| ABS 2 | 40A | ABS k10trol modülü, ESC k10trol modülü, çok amaçlı k10trol k10nektörü |
| ABS1 | 40A | ABS k10trol modülü, ESC k10trol modülü |
| MPD | 20A | Akıllı anahtar k10trol modülü |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek AÇIK Röle |
| SOL SW 2 | 30A | Marş motoru rölesi 1, k10tak anahtarı, PDM röle kutusu (IG2 rölesi) |
| RAM 1 | 50A | RAM (KONSOL ÇIKIŞ/ÇIKIŞ 15A, RR P/ÇIKIŞ 15A, YAKIT DR 15A, RR P/KAZAN-SOL 20A, RR P/KAZAN-RH 20A, BAGAJLAR 7.5A) |
| RAM2 | 50A | RAM (RR DEFOG 25A, T/G POWER MANDALL 30A, SERRURE DE PORTE 15A, RR SİLECEK 15A, MODÜL 1 7.5A) |
| RAM3 | 50A | RAM (AMP 30A) |
| IPM 1 | 50A | IPM (ILLUMI 7.5A, DDM 30A, ISITMALI KOLTUK 20A, OBD-II 7.5A, SUNROOF 25A, K / KİLİT 7.5A, TPMS 7.5A) |
| IPM 2 | 50A | IPM (ADM 30A, S/TILT 20A) |
| IPM 3 | 50A | IPM (BELLEK 7.5A, SÜRÜCÜ P/SEAT 30A, PASS P/SEAT 20A, RR S/WARM 20A, ODA 7.5A, SES 15A) |
| 4×4 | 30A | ECM 4×4 |
Motor bölmesi ikincil sigorta paneli
Motor bölmesi sigortalarındaki sigorta ataması alt tablosu (2017)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| SOĞUTMA FANI 2 | 30A | SOĞUTMA FANI RÖLESİ 2 |
| YAKIT ISITMA | 30A | YAKIT ISITMA RÖLESİ |
| A / SUS | 40A | HAVA SÜSPANSİYON RÖLESİ |
| ÖN FAN | 40A | RÖLE BLOĞU (ÖN ÜFLEME RÖLESİ) |
| sağ taraf fanı | 30A | RÖLE BLOĞU (ARKA ÜFLEME RÖLESİ) |
| PTC ISITMA 1 | 50A | RÖLE PTC 1 |
| ISITMA PTC 2 | 50A | RÖLE PTC 2 |
| PTC ISITMA 3 | 50A | RÖLE PTC 3 |
| SOĞUTMA FANI 1 | 50A | SOĞUTMA FANI RÖLESİ 1 |
| PARILTI | 80A | IŞIK RÖLESİ |
