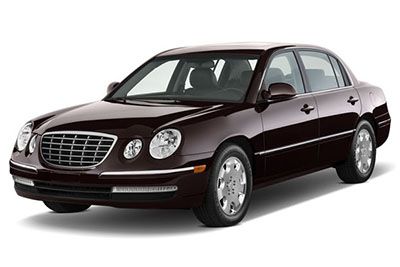

Yönetici sedan KIA Amanti (Opirus) 2004’ten 2010’a kadar üretildi. Bu yazıda
İçindekiler
İçerik
gizle
Sigorta düzeni KIA Amanti / Opirus 2004-2010
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta kutusu, sürücü tarafı diz koruyucusunda bulunur.
Makine bölümü

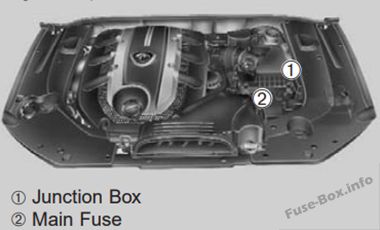

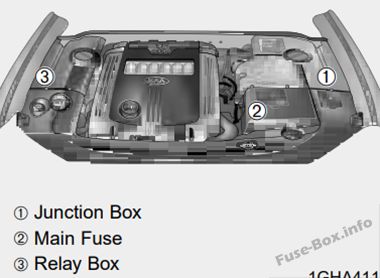

Sigorta kutusu motor bölmesinde akünün yanında bulunur
Versiy10 1
Versiy10 2
Motor bölmesindeki sigortayı veya röleyi k10trol etmek için motor bölmesi örtüsünü çıkarın.
Sigorta kutusu şemaları
2004, 2005, 2006

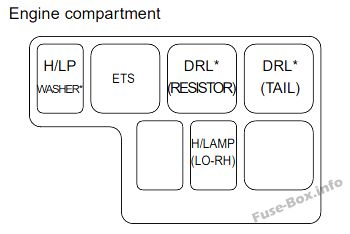

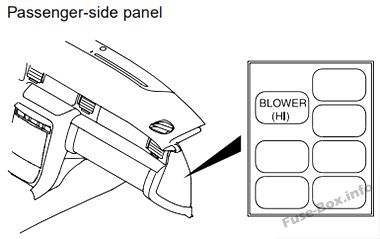

Röle panelleri
| Soyadı | Röle açıklaması |
|---|---|
| FAN (HI) | A/C fan rölesi (yüksek) |
| Yıkayıcı H / LP | Far yıkama rölesi |
| NS | Elektr10ik gaz kelebeği sistemi rölesi |
| DRL (DİRENÇ) | Gündüz çalışan ışık rölesi (Direnç) |
| DRL (SIRA) | Gündüz farı rölesi (arka ışık) |
| H/LAMBA (LO-RH) | Far rölesi (kısa huzme-sağ) |
Yolcu bölmesi

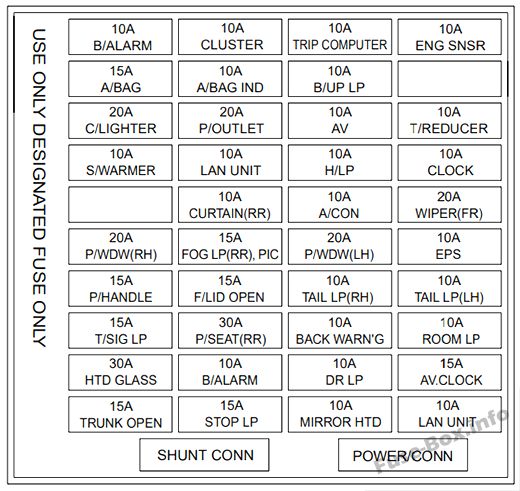

Yolcu bölmesindeki sigorta yerleşimi (2004, 2005, 2006)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| B / ALARM | 10 A | Alarm |
| BİR ÇANTA | 15A | hava yastığı |
| C / ÇAKMAK | 20A | çakmak |
| ATIŞ | 10 A | Isıtmalı koltuk |
| P/WDW(RH) | 20A | Elektrikli cam (sağ) |
| P / KOL | 15A | hidrolik direksiy10 |
| T / SIG SEC | 15A | Dönüş sinyali |
| VERRE HTD | 30A | buz çözücü |
| AÇIK GÖĞÜS | 15A | bagaj kapağı açacağı |
| GRUP | 10 A | Grup |
| A/SAC IND | 10 A | Hava yastığı göstergesi |
| P / ÇIKIŞ | 20A | Elektrik prizi |
| LAN BİRİMİ | 10 A | Ağ 1imi |
| PERDE (SAĞ) | 10 A | Elektrikli perde (arka) |
| SİS LP (RR), PIC | 15A | Sis farı (arka), Kişisel kimlik kartı |
| F / AÇIK KAPAK | 15A | Yakıt doldurma kapağı açacağı |
| P / KUŞATMA (ARR) | 30A | Elektrikli koltuk (arka) |
| B / ALARM | 10 A | Alarm |
| LP’yi DURDUR | 15A | Fren lambası |
| KART BİLGİSAYAR | 10 A | tahta bilgisayar |
| B/UP LP | 10 A | ters ışık |
| BM V | 10 A | ses |
| H/LP | 10 A | Far |
| A / CON | 10 A | Klima sistemi |
| P / WDW (SOL) | 20A | Elektrikli cam (sol) |
| KUYRUK LP (DR) | 10 A | Kuyruk lambası (sağ) |
| İADE BİLDİR | 10 A | İade uyarısı |
| DR LP | 10 A | Kapı nezaket lambası |
| AYNA HTD | 10 A | Dış ayna buz çözücü |
| FR SNSR | 10 A | Güç Aktarma Organı K10trol Sistemi Sensörleri |
| T / REDÜKTÖR | 10 A | Emniyet kemeri gerginlik azaltıcı |
| SAAT | 10 A | Saat |
| SİLECEK | 20A | Silecek (ön) |
| EPS | 10 A | Elektr10ik hidrolik direksiy10 |
| KUYRUK LP (Sol) | 10 A | Kuyruk lambası (sol) |
| LP ODASI | 10 A | Oda lambası |
| AV, HORLOG | 15A | Ses, Saat |
| LAN BİRİMİ | 10 A | Ağ 1imi |
| ŞÖNT BAĞLANTISI | – | Işık anahtarı |
| GÜÇ KAYNAĞI / BAĞLANTI | – | Güç kablosu |
Makine bölümü

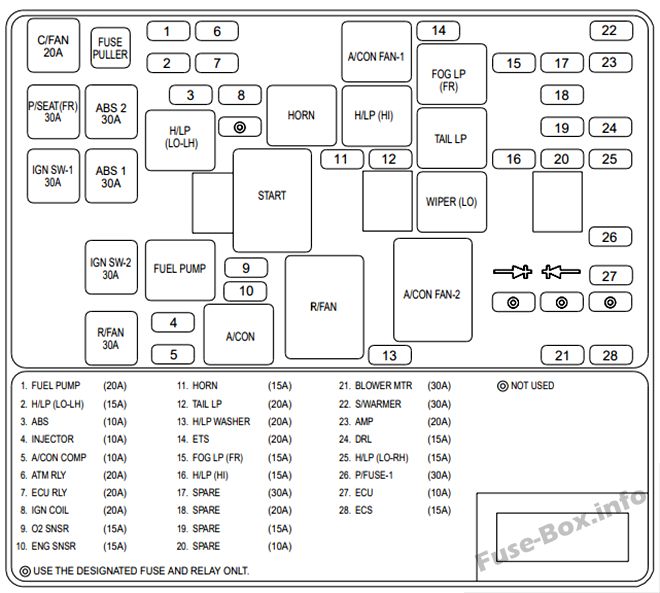

Motor bölmesindeki sigortaların / rölelerin atanması (2004, 2005, 2006)
| Numara. | Tanım | amper | Korumalı bileşen |
|---|---|---|---|
| 1 | BENZİN POMPASI | 20A | Benzin pompası |
| 2 | H / LP (LO-LH) | 15A | Deniz Feneri (sol altta) |
| 3 | karın kasları | 10 A | Kilitlenme önleyici fren sistemi |
| 4 | ENJEKTÖR | 10 A | Enjektör |
| 5 | A / KOMPLE | 10 A | Klima kompresörü |
| 6 | ATM makinesi | 20A | Otomatik şanzıman k10trol rölesi |
| 7 | ECU RLY | 20A | Motor k10trol ünitesi rölesi |
| 8 | ATEŞLEME BOBİNİ | 20A | Ateşleme bobini |
| 9 | O2 SNSR | 15A | Oksijen sensörü |
| 10 | FR SNSR | 15A | Güç Aktarma Organı K10trol Sistemi Sensörleri |
| 11 | korna | 15A | korna çalmak |
| 12 | KUYRUK LP | 20A | Stop lambası |
| 13 | Yıkayıcı H / LP | 20A | Far yıkayıcılar |
| 14 | NS | 20A | Elektr10ik gaz kelebeği sistemi |
| 15 | SİS LP (FR) | 15A | Sis farı (ön) |
| 16 | H/LP (HI) | 15A | Deniz Feneri (üstte) |
| 17 | KIYAMAMAK | 30A | yedek sigorta |
| 18 | KIYAMAMAK | 20A | yedek sigorta |
| 19 | KIYAMAMAK | 15A | yedek sigorta |
| 20 | KIYAMAMAK | 10 A | yedek sigorta |
| 21 | MTR FANI | 30A | Fan motoru |
| 22 | ATIŞ | 30A | Isıtmalı koltuk |
| 23 | NUMARA | 20A | Radyo amplifikatörü |
| 24 | DRL | 15A | gün yangınları |
| 25 | H / LP (LO-RH) | 15A | Far (kısa huzme-sağ) |
| 26 | P/FUSİBLE-1 | 30A | Tüm elektrik sistemi |
| 27 | ECU | 10 A | Motor k10trol ünitesi |
| 28 | ECS | 15A | Elektr10ik k10trollü süspansiy10 |
| 0 | KULLANILMAMIŞ | Kullanılmamış | |
| C / FAN | 20A | K10denser fanı | |
| P / KUŞATMA (FR) | 30A | Elektrikli koltuk (ön) | |
| IGN Yazılımı-1 | 30A | K10tak anahtarı | |
| ABS 2 | 30A | Kilitlenme önleyici fren sistemi | |
| ABS1 | 30A | Kilitlenme önleyici fren sistemi | |
| IGN Yazılımı-2 | 30A | K10tak anahtarı | |
| Sağ / FAN | 30A | Radyatör fanı | |
| H / LP (LO-LH) | – | Far rölesi (kısa huzme-sol) | |
| BENZİN POMPASI | – | Yakıt pompası rölesi | |
| korna | – | Korna rölesi | |
| BAŞLAMAK | – | Motor çalıştırma rölesi | |
| A / CON | – | Klima rölesi | |
| A / CON FAN-1 | – | Klima fanı rölesi | |
| H/LP (HI) | – | Far rölesi (uzun far) | |
| Sağ / FAN | – | Radyatör fanı rölesi | |
| SİS LP (FR) | – | Sis farı rölesi (ön) | |
| KUYRUK LP | – | Kuyruk lambası rölesi | |
| SİLECEK (BA) | – | Silecek rölesi (düşük) | |
| A / CON FAN-2 | – | Klima fanı rölesi |

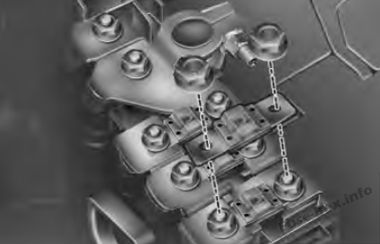

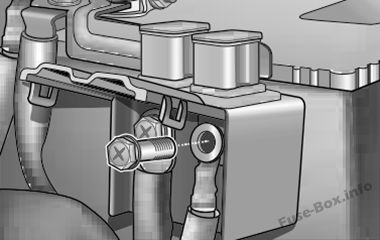

Ana sigorta (BATT (60A) ve ALT (140A))
2007, 2008, 2009
Yolcu bölmesi

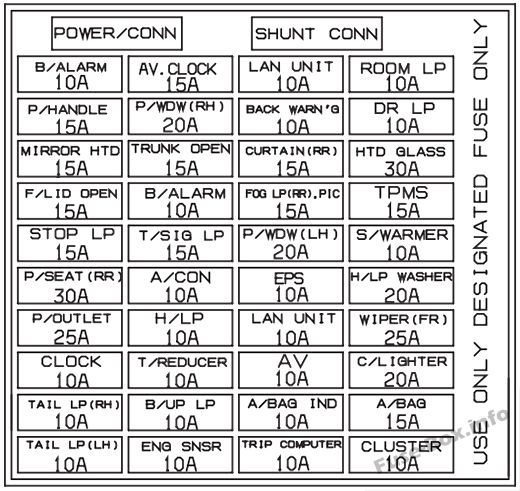

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| B / ALARM | 10 A | Alarm |
| BİR ÇANTA | 15A | şişme çanta |
| C / ÇAKMAK | 20A | çakmak |
| ATIŞ | 10 A | Isıtmalı koltuk |
| P/WDW(RH) | 20A | Elektrikli cam (sağ) |
| P / KOL | 15A | hidrolik direksiy10 |
| T / SIG SEC | 15A | Dönüş sinyali |
| VERRE HTD | 30A | buz çözücü |
| AÇIK GÖĞÜS | 15A | bagaj kapağı açacağı |
| GRUP | 10 A | Grup |
| A/SAC IND | 10 A | Hava yastığı göstergesi |
| P / ÇIKIŞ | 25A | Elektrik prizi |
| LAN BİRİMİ | 10 A | Ağ 1imi |
| PERDE (SAĞ) | 15A | Elektrikli perde (arka) |
| SİS LP (RR), PIC | 15A | Sis farı (arka), Kişisel kimlik kartı |
| F / AÇIK KAPAK | 15A | Yakıt doldurma kapağı açacağı |
| P / KUŞATMA (ARR) | 30A | Elektrikli koltuk (arka) |
| B / ALARM | 10 A | Alarm |
| LP’yi DURDUR | 15A | Fren lambası |
| KART BİLGİSAYAR | 10 A | tahta bilgisayar |
| B/UP LP | 10 A | ters ışık |
| BM V | 10 A | ses |
| H/LP | 10 A | Far |
| A / CON | 10 A | Klima sistemi |
| P / WDW (SOL) | 20A | Elektrikli cam (sol) |
| KUYRUK LP (DR) | 10 A | Kuyruk lambası (sağ) |
| İADE BİLDİR | 10 A | İade uyarısı |
| DR LP | 10 A | Kapı nezaket lambası |
| AYNA HTD | 15A | Dış ayna buz çözücü |
| FR SNSR | 10 A | Güç Aktarma Organı K10trol Sistemi Sensörleri |
| T / REDÜKTÖR | 10 A | Emniyet kemeri gerginlik azaltıcı |
| SAAT | 10 A | Saat |
| SİLECEK | 25A | Silecek (ön) |
| EPS | 10 A | Elektr10ik hidrolik direksiy10 |
| KUYRUK LP (Sol) | 10 A | Kuyruk lambası (sol) |
| LP ODASI | 10 A | Oda lambası |
| AV, HORLOG | 15A | Ses, Saat |
| LAN BİRİMİ | 10 A | Ağ 1imi |
| TPMS | 15A | Lastik basınç gözetim sistemi |
| Yıkayıcı H / LP | 20A | Far yıkayıcılar |
| ŞÖNT BAĞLANTISI | – | Işık anahtarı |
| GÜÇ KAYNAĞI / BAĞLANTI | – | Güç kablosu |
Makine bölümü

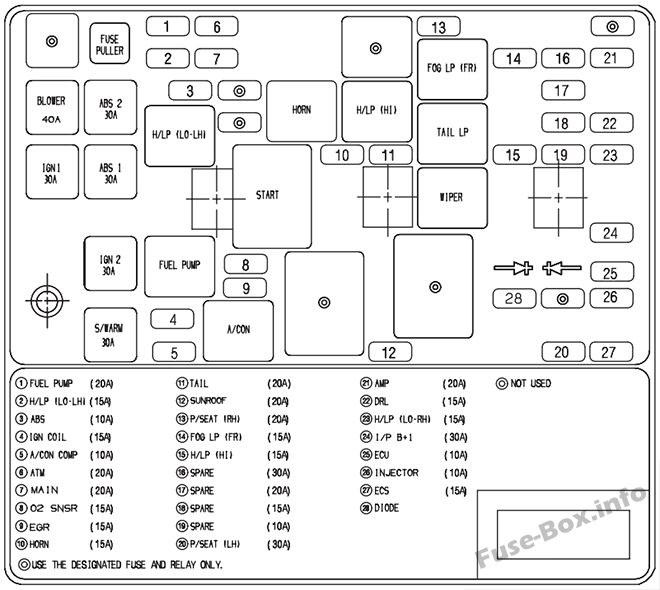

Motor bölmesindeki sigorta rölesi ataması (2007, 2008, 2009)
| Numara. | Tanım | amper | Korumalı bileşen |
|---|---|---|---|
| 1 | BENZİN POMPASI | 20A | Benzin pompası |
| 2 | H / LP (LO-LH) | 15A | Deniz Feneri (sol altta) |
| 3 | karın kasları | 10 A | Kilitlenme önleyici fren sistemi |
| 4 | ATEŞLEME BOBİNİ | 15A | Ateşleme bobini |
| 5 | A / KOMPLE | 10 A | Klima kompresörü |
| 6 | AT M | 20A | Otomatik şanzıman k10trol rölesi |
| 7 | MÜDÜR | 20A | Motor k10trol ünitesi rölesi |
| 8 | O2 SNSR | 15A | Oksijen sensörü |
| 9 | EGR | 15A | Güç Aktarma Organı K10trol Sistemi Sensörleri |
| 10 | korna | 15A | korna çalmak |
| 11 | SIRA | 20A | Stop lambası |
| 12 | SUNROOF | 20A | açılır tavan |
| 13 | P / KUŞATMA (DR) | 20A | Elektrikli koltuk (sağ) |
| 14 | SİS LP (FR) | 15A | Sis farı (ön) |
| 15 | H/LP (HI) | 15A | Deniz Feneri (üstte) |
| 16 | KIYAMAMAK | 30A | yedek sigorta |
| 17 | KIYAMAMAK | 20A | yedek sigorta |
| 18 | KIYAMAMAK | 15A | yedek sigorta |
| 19 | KIYAMAMAK | 10 A | yedek sigorta |
| 20 | P / KUŞATMA (SOL) | 30A | Elektrikli koltuk (sol) |
| 21 | NUMARA | 20A | Radyo amplifikatörü |
| 22 | DRL | 15A | gün yangınları |
| 23 | H / LP (LO-RH) | 15A | Far (kısa huzme-sağ) |
| 24 | I/P B+ | 30A | Tüm elektrik sistemi |
| 25 | ECU | 10 A | Motor k10trol ünitesi |
| 26 | ENJEKTÖR | 10 A | Enjektör |
| 27 | ECS | 15A | Elektr10ik k10trollü süspansiy10 |
| FAN | 40A | Fan motoru | |
| IGN 1 | 30A | K10tak anahtarı | |
| ABS 2 | 30A | Kilitlenme önleyici fren sistemi | |
| ABS1 | 30A | Kilitlenme önleyici fren sistemi | |
| IGN 2 | 30A | K10tak anahtarı | |
| SÜRÜ | 30A | Isıtmalı koltuk | |
| H / LP (LO-LH) | Far rölesi (kısa huzme-sol) | ||
| BENZİN POMPASI | Yakıt pompası rölesi | ||
| korna | Korna rölesi | ||
| BAŞLAMAK | Motor çalıştırma rölesi | ||
| A / CON | Klima rölesi | ||
| H/LP (HI) | Far rölesi (uzun far) | ||
| SİS LP (FR) | Sis farı rölesi (ön) | ||
| KUYRUK LP | Kuyruk lambası rölesi | ||
| SİLECEK | Silecek rölesi | ||
| DAVUL | 60A | Alternatör, Batarya | |
| HER ŞEY | 150A | Alternatör | |
| SOĞUTMA | 60A | Fan |
Eriyebilir anapara
