Bu yazıda 1987’den 2005’e kadar üretilen 1inci nesil Jeep Wrangler’ı (YJ) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Jeep Wrangler 1987-1995
İç sigorta kutusu

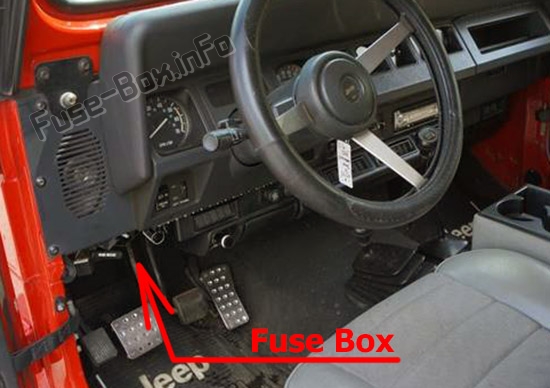

Sigorta kutusu konumu
Gösterge panelinin altında bulunur.

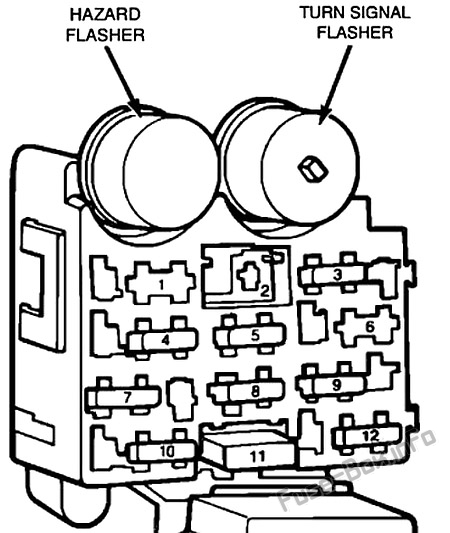

Sigorta kutusunun şeması
Gösterge panelinin altındaki sigorta tahsisi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20 | Arka cam sileceği |
| 2 | – | – |
| 3 | 15 | Fren lambası, tehlike göstergesi, kaputun altındaki lamba için fren lambası anahtarı, hız sabitleyici |
| 4 | 15 | Yanıp sönen, Geri vites lambaları |
| 5 | 10 veya 20 | 1987-1992: tavan lambaları, kubbe lambası gösterge tertibatı, radyo (20A);
1992-1995: otomatik kapanma rölesi, yakıt pompası rölesi, PCM (10A) |
| 6 | 25 | Arka cam buğu çözücü rölesi |
| 7 | 20 | Çakmak, Radyo, Hız sabitleyici, Aydınlatma lambaları |
| 8 | 20 | Far anahtarı, anahtar uyarı anahtarı, panel lambası dimmer, park/geri farlar, park/ileri pozisy10 lambaları, radyo, dönüş sinyali anahtarı |
| 9 | 15 | Korna modülü, buğu çözücü anahtarı, gösterge tertibatı, takometre, emisy10 bakım zamanlayıcısı, uyarı lambaları, göstergeler, ısıtmalı arka cam rölesi, geri vites lambaları, A / C kompresör debriyaj rölesi, vites rölesi buğu giderme |
| 10 | 5 | Gösterge paneli, aydınlatma lambaları |
| 11 | 1987-1989: silecek anahtarı, silecek motoru;
1990-1995: Silecek anahtarı, silecek motoru |
|
| 12 | 25 | Fan motoru, klima kompresörü debriyajı |
Motor bölmesi sigorta kutusu

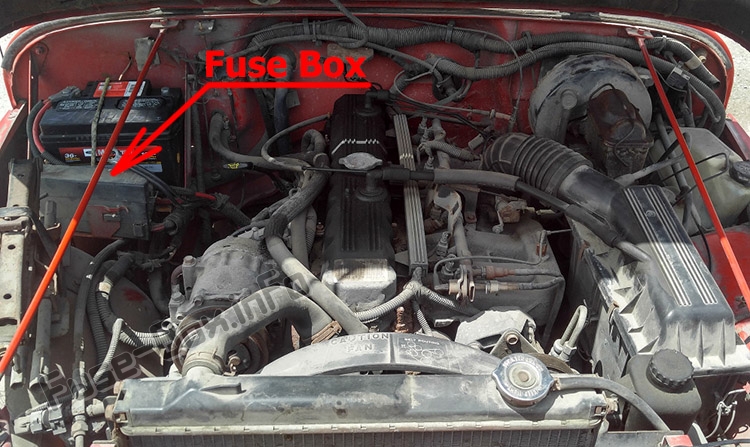

Sigorta kutusu konumu

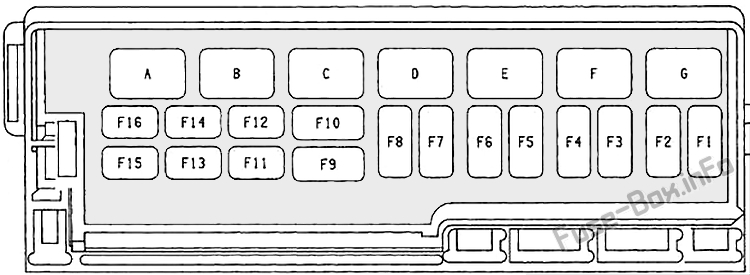

Sigorta kutusunun şeması (1992-1995)
Motor bölmesindeki sigorta yerleşimi (1992-1995)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30 | Yakıt pompası, otomatik kapanma |
| 2 | 50 | Doluyor |
| 3 | 50 | ACC pil |
| 4 | 40 | Ateşleme ve marş |
| 5 | 20 | yanıp sönen tehlike |
| 6 | 50 | Doluyor |
| 7 | 30 | Far |
| 8 | 20 | IOD, Klaks10 |
| 9 | 40 | ABS pompaları |
| 10 | 30 | Güç ABS’si |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | 2 | ABS k10trol modülü |
| 14 | – | Kullanılmamış |
| 15 | 10 | korna çalmak |
| 16 | 10 | İYOT |
| A | korna çalmak | |
| B | Benzin pompası | |
| C | ABS pompaları | |
| NS | Klima kompresörü debriyajı | |
| VE | Otomatik kapanma | |
| F | Giriş | |
| G | karın kasları |
