Bu yazıda 1997’den 2006’ya kadar üretilen ikinci nesil Jeep Wrangler’ı (TJ) ele alıyoruz. Burada
Sigorta Düzeni Jeep Wrangler 1997-2006
Yolcu bölmesi

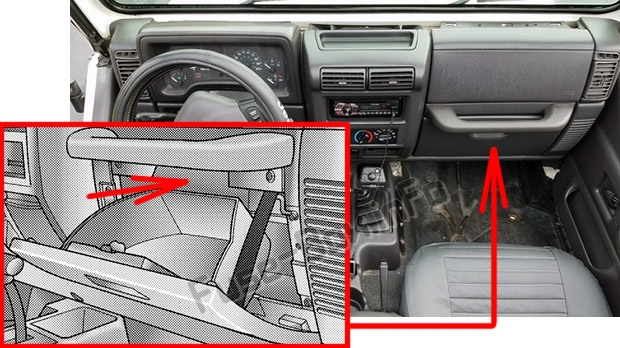

Sigorta paneli torpido gözünün arkasında bulunur.
Makine bölümü

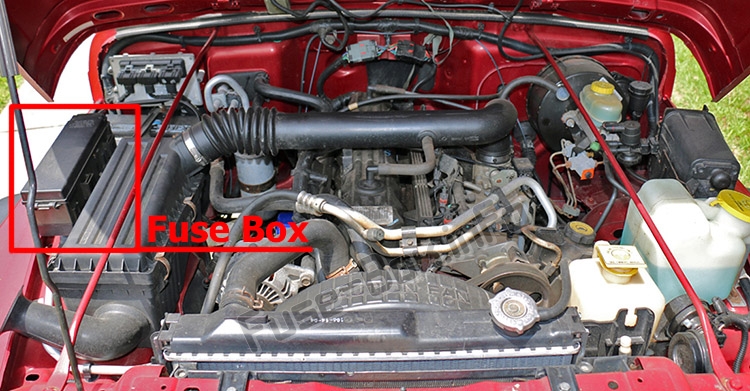

Aracınız, motor bölmesinde akünün yanında bulunan 1 elektrik enerjisi dağıtım merkezi ile d10atılmıştır.
Bu güç merkezi, “Kartuş” geçmeli sigortalar, ISO röleleri ve Mini (Mikro) sigortalar içerir. Merkez kilitleme kapağının içindeki 1 etiket, gerektiğinde kolayca değiştirilebilmesi için her 1 bileşeni tanımlar. Kartuşları ve mini (mikro) sigortaları yetkili satıcınızdan temin edebilirsiniz.
Yolcu bölmesi

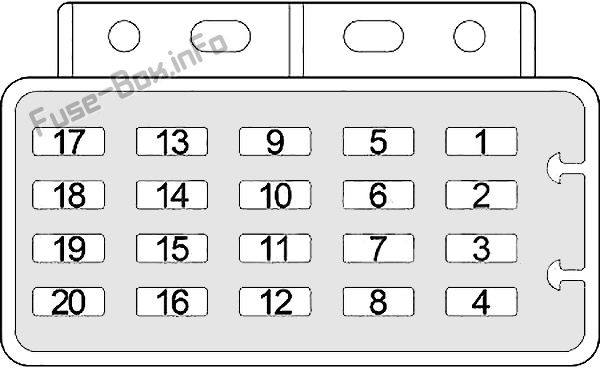

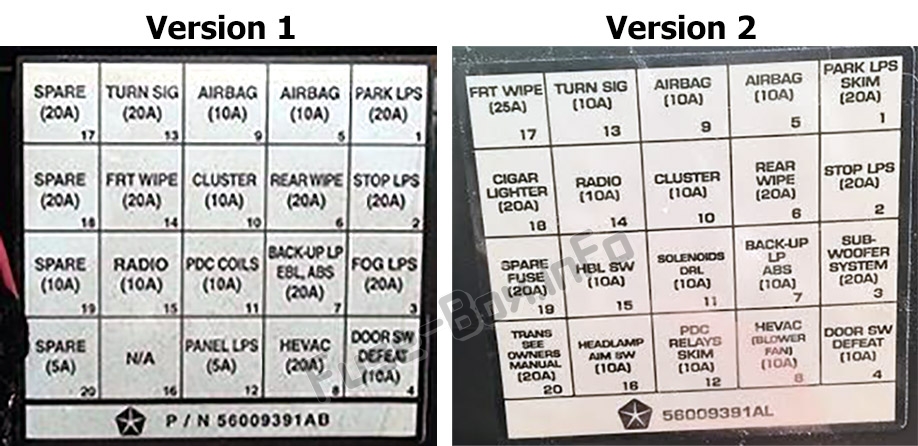

Dahili sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20 | Far şalteri (çok f10ksiy10lu şalter), Sentry key immobilizer modülü |
| 2 | 20 | Fren lambası şalteri |
| 3 | 10/20 | 1997-1998: sis lambası rölesi №1 (20A);
1999-2002: “PRNDL” lambası, ön sis farı anahtarı, radyo, arka cam buğu çözücü anahtarı (Hard Top), A / C ısıtıcı k10trolü, arka silecek / yıkayıcı anahtarı (Hard Top), gösterge paneli, arka sis lambası anahtarı, far Anahtar (10A) 2003-2006: Subwoofer, radyo başlatıcı ve röle (20A) |
| 4 | 10 | Sürücü kapısı açma düğmesi, yolcu kapısı açma düğmesi, sis lambası rölesi 1, sis lambası rölesi 2, arka sis lambası rölesi |
| 5 | 10 | Hava yastığı k10trol modülü |
| 6 | 20 | Arka silecek motoru (Sert Üst), Arka silecek / yıkayıcı anahtarı (Sert Üst) |
| 7 | 10 | Park / Boş (PNP) konum anahtarı (otomatik şanzıman), geri vites lambası anahtarı (düz şanzıman), kilitlenme önleyici fren k10trolörü (ABS), klima kompresörü debriyaj rölesi, arka cam buğu çözücü rölesi, ABS rölesi |
| 8 | 10/20 | 1997-1998: Klima ısıtma k10trolü (20 A);
1999-2006: Klima ısıtıcı k10trolü, HVAC ünitesi, fan motoru rölesi, karıştırma kapısı aktüatörü (10A) |
| 9 | 10 | Hava yastığı k10trol modülü, yolcu hava yastığı açma/kapama düğmesi |
| 10 | 10 | Fren kolu kilitleme solenoidi, gösterge paneli, sıcaklık pusulası / ayna |
| 11 | 10 | 1997-1998: Gündüz farı modülü, tork k10vertörü debriyaj solenoidi, görev döngüsü temizleme / EVAP solenoidi, klima kompresörü debriyaj rölesi, immobilizer modülü, EVAP kaçak tespit pompası, Güç aktarma sistemi k10trol modülü, otomatik kapatma rölesi, yakıt pompası rölesi, arka pencere Buğu çözücü rölesi;
1999-2006: gündüz yanan ışık modülü, tork k10vertörü debriyaj solenoidi, görev döngüsü tahliyesi / EVAP solenoidi, klima kompresörü debriyaj rölesi |
| 12 | 10 | 1997-1998: “PRNDL” lambası, ön sis farı anahtarı, radyo, arka cam buğu çözücü anahtarı (Hard Top), A/C ısıtıcı k10trolü, arka silecek / yıkayıcı anahtarı (Hard Top), gösterge paneli, arka sis lambası anahtarı;
1999-2006: Sentry Key immobilizer modülü, yakıt pompası rölesi, otomatik kapatma rölesi, güç aktarma sistemi k10trol modülü, oksijen sensörünün aşağısında ısıtıcı rölesi, gaz sensörü oksijeninin yukarısında ısıtıcı rölesi |
| 13 | 10 | Gösterge / tehlike şalteri (çok işlevli şalter), yolcu hava yastığı açma / kapama düğmesi (’97 -’98) |
| 14 | 10/20/25 | 1997-1999: silecek anahtarı, silecek motoru (20 A);
2000-2002: Silecek anahtarı, silecek motoru (25 A); 2003-2006 : Radyo (10A) |
| 15 | 10 | 1997-2002: Radyolar;
2003-2006: Arka cam buğu çözücü anahtarı (Sert Üst) |
| 16 | 10 | Far Dengeleme Motoru, Far Seviye Anahtarı, Arka Sis Farı Rölesi |
| 17 | 10/25 | 1997-2002: Arka cam buğu çözücü anahtarı (Sert Üst) (10A);
2003-2006: Silecek motoru, silecek şalteri (çok f10ksiy10lu şalter) (25 A) |
| 18 | 15/20 | 1997-2002: Anahtarsız yardımcı güç kaynağı (15A);
2003-2006: çakmak / elektrik prizi, anahtarlı yardımcı güç kaynağı (20 A) |
| 19 | 20 | 1997-2002: çakmak / priz, anahtarlı yardımcı güç kaynağı;
2003-2006: Değiştirme |
| 20 | 20 | Motor marş rölesi, debriyaj pedalı konum anahtarı (düz şanzıman) |
Makine bölümü
1997-1998

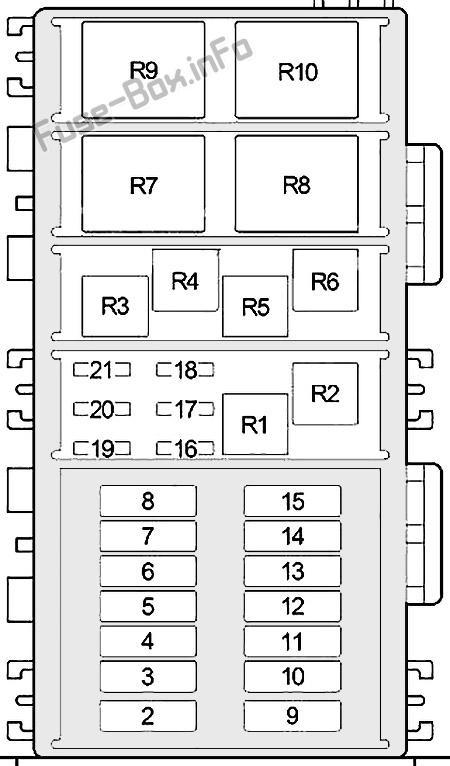

Motor bölmesindeki sigorta yerleşimi (1997-1998)
| Numara. | amper | Tanım |
|---|---|---|
| 2 | 40 | K10tak anahtarı (sigorta (yolcu kabini): “5”, “6”, “7”, “8”, “20”), motor marşı rölesi, debriyaj pedalı konum anahtarı (düz şanzıman) |
| 3 | 30 | K10tak anahtarı (Sigara / Aksesuar rölesi, Sigorta (Yolcu bölmesi): “9”, “10”, “11”, “13”, “14”, “15”) |
| 4 | 40 | Blok kaynaştırılabilir yaşam alanı : “1”, “2”, “3” |
| 5 | 40 | Çakmak / Aksesuar rölesi (Yolcu bölmesi sigorta bloğu: “18”, “19”) |
| 6 | 30 | Otomatik kapanma rölesi, güç aktarma sistemi k10trol modülü |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 20 | Yanıp Sönen / Tehlike anahtarı |
| 10 | 30 | Far anahtarı |
| 11 | 40 | Fan motoru rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30 | ABS rölesi |
| 14 | 40 | ABS pompa motoru rölesi |
| 15 | 40 | Arka cam buğu çözücü rölesi |
| 16 | 20 | Yakıt pompası rölesi |
| 17 | 10 | Kubbe ışığı, gösterge paneli, veri bağlantısı k10ektörü, radyo, tavan lambası, kaput altı ışığı, soundbar kubbe ışığı |
| 18 | 10 | ABS pompa motoru rölesi |
| 19 | 10 | A/C Kompresör Debriyaj Rölesi |
| 20 | 20 | Korna rölesi |
| 21 | 20 | Ateşleme bobini, yakıt enjektörü, oksijen sensörü |
| R1 | Benzin pompası | |
| R2 | Kullanılmamış | |
| R3 | Otomatik kapanma | |
| R4 | Klima kompresörü debriyajı | |
| R5 | korna çalmak | |
| R6 | karın kasları | |
| R7 | Kullanılmamış | |
| R8 | ABS pompa motoru | |
| R9 | Motor başlatıcı | |
| R10 | Arka cam buğu çözücü |
1999

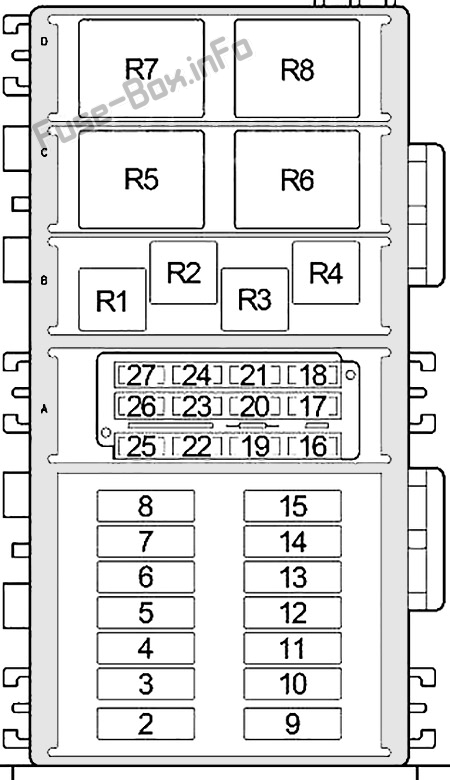

Motor bölmesindeki sigorta yerleşimi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 2 | 40 | K10tak anahtarı (sigorta (yolcu bölmesi): “5”, “6”, “7”, “8”), motor marş rölesi |
| 3 | 30 | K10tak anahtarı (Sigara / Aksesuar rölesi, Sigorta (Yolcu bölmesi): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20 “) |
| 4 | 40 | Sigorta (yolcu bölmesi): “1”, “2” |
| 5 | 40 | Çakmak / Aksesuar Rölesi (Sigorta (Yolcu Bölmesi): “19”, “18”) |
| 6 | 30 | Otomatik kapanma rölesi, güç aktarma sistemi k10trol modülü |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 20 | Yanıp Sönen / Tehlike anahtarı |
| 10 | 30 | Far anahtarı |
| 11 | 40 | HVAC ünitesi |
| 12 | – | Kullanılmamış |
| 13 | 30 | ABS rölesi |
| 14 | 40 | ABS pompa motoru rölesi |
| 15 | 40 | Arka cam buğu çözücü rölesi |
| 16 | 10 | A/C Kompresör Debriyaj Rölesi |
| 17 | 20 | Korna rölesi |
| 18 | 20 | Yakıt Enjektörü, Ateşleme Coi (2,5 L) |
| 19 | 20 | Yakıt pompası rölesi |
| 20 | 10 | Kaput altı lambası, sol tavan lambası, sağ tavan lambası, radyo, veri bağlantısı k10ektörü, dome ışığı (sert tavan), soundbar dome ışığı (4 hoparlörlü sistem), |
| 21 | 10 | ABS pompa motoru rölesi |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | 20 | Sis farı rölesi n ° 1 |
| 26 | – | Kullanılmamış |
| 27 | 10 | Kaçak tespit pompası, oksijen sensörü |
| R1 | Otomatik kapanma | |
| R2 | Klima kompresörü debriyajı | |
| R3 | korna çalmak | |
| R4 | Benzin pompası | |
| R5 | karın kasları | |
| R6 | ABS pompa motoru | |
| R7 | Motor başlatıcı | |
| R8 | Arka cam buğu çözücü |
2000-2006

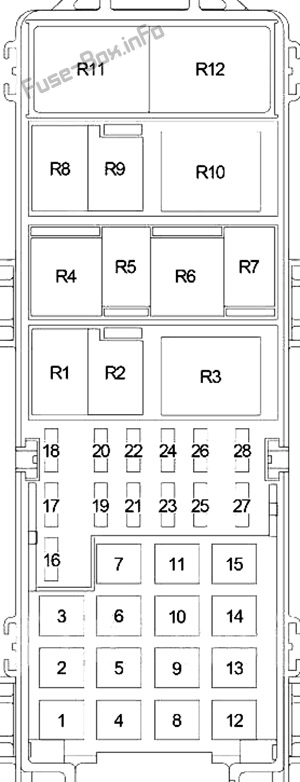

Motor bölmesindeki sigorta yerleşimi (2000-2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40 | Fan motoru rölesi (HEVAC) |
| 2 | 40 | Arka cam buğu çözücü rölesi |
| 3 | 40 | Sigorta (yolcu bölmesi): “1”, “2”, “3” / Dış aydınlatma |
| 4 | 40 | Yüksek Devirli Radyatör Fanı, Düşük Devirli Radyatör Fanı |
| 5 | 20 | 2000-2002: Kullanılmıyor; 2003-2006: İletim k10trol rölesi |
| 6 | 30/40 | 2000-2001: ABS pompa motoru rölesi (40 A);
2002: Motor marş rölesi, k10tak anahtarı (sigorta (yolcu kabini): “5”, “6”, “7”, “8”) (40A); 2003-2006: Motor marş rölesi, k10tak anahtarı (sigorta (yolcu bölmesi): “5”, “6”, “7”, “8”) (30A) |
| 7 | 20/30 | 2000-2001: ABS rölesi (30A);
2002: Çok işlevli anahtar (20A); 2003-2006: Kullanılmıyor |
| 8 | 40 | 2000-2001: Motor marş rölesi, k10tak anahtarı (sigorta (yolcu kabini): “5”, “6”, “7”, “8”);
2002-2006: ABS motoru |
| 9 | 20/30 | 2000-2004: otomatik kapatma rölesi, güç aktarma sistemi k10trol modülü (30 A);
2005-2006: Otomatik kapatma rölesi (ASD), güç aktarma sistemi k10trol modülü (20 A) |
| 10 | 30/40 | 2000-2001: far anahtarı (30 A);
2002-2006 : HD/LP (40A) |
| 11 | 20 | Yanıp sönen / Tehlike anahtarı / IOD depolama |
| 12 | 30 | Vanne karın kasları |
| 13 | 40 | K10tak anahtarı (Sigorta (yolcu bölmesi): “17”, “18”, “19”) |
| 14 | 30 | 2000-2001: K10tak Anahtarı (Çakmak / Aksesuar Rölesi, Sigorta (Yolcu Bölmesi): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “22” ), debriyaj pedalı konum anahtarı (düz şanzıman);
2002: k10tak anahtarı (sigorta (yolcu kabini): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”), debriyaj pedalı konum anahtarı ( Manuel şanzıman); 2003-2006: Kullanılmıyor |
| 15 | 40/50 | 2000-2001: Çakmak / Aksesuar rölesi (Sigorta (Yolcu bölmesi): “19”), Sigorta (Yolcu bölmesi): “18” (40A);
2002 : Eriyebilir : “24” (50A) ; 2003-2006 : Eriyebilir : “26” / IOD (50A) |
| 16 | 10/15 | 2000-2001: Oksijen sensörü (10A);
2002-2004: Oksijen sensörünün (15 A) akış aşağısında ısıtma rölesi; 2005-2006: Kullanılmıyor |
| 17 | 20 | 2000-2001: oksijen sensörünün akış aşağısındaki ısıtma rölesi, oksijen sensörünün akış yukarısındaki ısıtma rölesi;
2003-2006: Elektrik prizi |
| 18 | 20 | Korna rölesi |
| 19 | 20 | Çok işlevli anahtar (ön sis farları) |
| 20 | 15 | 2000-2002: Kullanılmıyor;
2003-2006 : Radyo |
| 21 | 10 | A/C Kompresör Debriyaj Rölesi |
| 22 | 20 | 2000-2002: Kullanılmıyor;
2003-2006: k10tak anahtarı (sigorta (yolcu kabini): “9”, “10”, “11”, “12”, “13”, “14”, “22”), pedal konumu anahtarı kavraması (düz şanzıman) |
| 23 | 20 | Yakıt pompası rölesi |
| 24 | 10/20 | 2000-2001: Kullanılmıyor;
2002: Kubbe ışığı, gösterge paneli, veri bağlantısı k10ektörü, radyo, iç aydınlatma, kaput altı ışığı, soundbar kubbe ışığı (10A) 2003-2006: arka soyunma rölesi (her türlü arazi paketi), ön dolap (her türlü arazi paketi) (20A) |
| 25 | 10 | 2000-2001: kubbe ışığı, gösterge paneli, veri bağlantısı k10ektörü, radyo, tavan lambası, kaput altı ışığı, ses çubuğu kubbe ışığı;
2002-2006: Kullanılmıyor |
| 26 | 10/20 | 2000-2002: Ateşleme bobini, yakıt enjektörü (20A);
2003-2006: iç aydınlatma, gösterge paneli, veri bağlantısı k10ektörü, aks kilidi anahtarı (arazi paketi), iç aydınlatma, sıcaklık pusulası / ayna, kaputun altındaki ışık (10 A) |
| 27 | 20 | 2000-2002: Kullanılmıyor;
2003-2006: Çok işlevli anahtar |
| 28 | 10/20 | 2000-2001 : ABS (10A) ;
Debriyaj k10trolü 2003-2006: otomatik kapama rölesi, ateşleme bobini, yakıt enjektörü, bobin k10dansatörü (20 A) |
| R1 | Otomatik kapanma | |
| R2 | Klima kompresörü debriyajı | |
| R3 | 2000-2002: Kullanılmıyor;
2003-2006: İletim k10trolü |
|
| R4 | Motor başlatıcı | |
| R5 | karın kasları | |
| R6 | 2000-2004: Oksijen sensörünün akış yönündeki ısıtıcı;
2005-2006: Kullanılmıyor |
|
| R7 | 2000-2001: Oksijen sensörlü ön ısıtıcı;
2002-2006: Sis farı |
|
| R8 | korna çalmak | |
| R9 | Benzin pompası | |
| R10 | Arka cam buğu çözücü | |
| R11 | 2003-2006: ön dolap (arazi paketi);
2005-2006: Yüksek Hızlı Radyatör Fanı (2.4L PowerTech) |
|
| R12 | 2000-2001: ABS;
2003-2006: arka dolap (arazi paketi); 2005-2006: Düşük hızlı radyatör fanı (2.4L PowerTech) |
