Bu yazıda 2007’den 2018’e kadar üretilen üçüncü nesil Jeep Wrangler’ı (JK) ele alıyoruz. Burada
İçindekiler
2007-2018 Jeep Wrangler Sigorta Düzenlemesi

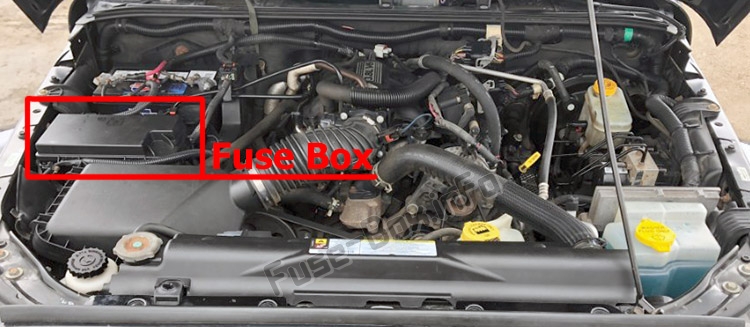

Sigorta kutusu konumu
Tam
Bu merkezde sigorta kartuşları, mini sigortalar ve röleler bulunmaktadır. Kapağın iç tarafında her 1 bileşeni tanımlayan 1 etiket basılıdır.
Sigorta kutusu şemaları
2007
Sigorta ataması (2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | Elektrikli katlanır koltuk | |
| J2 | 30 Bir Gül | Güç aktarma kutusu / bagaj kapağı modülü | |
| J3 | 40 A Yeşil | Arka kapı modülü (RR DOOR NODE) | |
| J4 | 25 Bir Doğal | Sürücü kapısı düğümü | |
| J5 | 25 Bir Doğal | Yolcu kapısı düğümü | |
| J6 | 40 A Yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompası / ESP | |
| J7 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / ESP | |
| J8 | 40 A Yeşil | Elektrikli hafızalı koltuk (varsa) | |
| J9 | 40 A Yeşil | Motor PZEV / Flex Yakıt | |
| J10 | 30 Bir Gül | Far yıkama rölesi / Manuel ayar valfi | |
| J11 | 30 Bir Gül | Denge çubuğu / kilitleme-kilit açma / kilit açma modülü / ThatCHAM elektrikli kayar kapı | |
| J13 | 60 amper sarı | K10tak Kapalı Çekme (IOD) – Asıl | |
| J14 | 40 A Yeşil | EBL (Arka cam buğu çözücü) | |
| J15 | 30 Bir Gül | Arka fan | |
| J17 | 40 A Yeşil | marş solenoidi | |
| J18 | 20 1 sarı | Güç Aktarma Organı K10trol Modülü (PCM) Trans Menzili | |
| J19 | 60 amper sarı | Radyatör fanı | |
| J20 | 30 Bir Gül | LO / HI ön silecek | |
| J21 | 20 1 sarı | Ön / arka yıkayıcı | |
| J22 | 25 Bir Doğal | Açılır tavan modülü | |
| M1 | 15 amper mavi | Merkeze m10te fren lambası (CHMSL) / fren anahtarı | |
| M2 | 20 1 sarı | Römork aydınlatması | |
| M3 | 20 1 sarı | Ön / arka aks kilitleri | |
| M4 | 10 Bir kırmızı | Römork | |
| M5 | 25 Bir Doğal | Çevirici | |
| M6 | 20 1 sarı | Soket # 1 / Yağmur sensörü | |
| M7 | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) | |
| M8 | 20 1 sarı | Isıtmalı ön koltuk | |
| M9 | 20 1 sarı | Isıtmalı arka koltuk (varsa) | |
| M10 | 20 1 sarı | K10tak Kapalı – Araç Eğlence Sistemi (IOD-VES), Dijital Uydu Ses Alıcısı (SDARS), DVD, Eller Serbest Modülü (HFM), RADYO, Anten (ANT), Evrensel Garaj Kapısı Açıcı (UGDO), Lamba dolabı (VANITY LP) ) | |
| M11 | 10 Bir kırmızı | (K10tak kapalı) IOD-HVAC / ATC, MW SENSR, kaputun altındaki lamba (UH LMP) | |
| M12 | 30 A Yeşil | Amplifikatör (AMP) | |
| M13 | 20 1 sarı | Ateşleme Kesme Kabin Bölmesi Düğümü (IOD-CCN), Kablosuz K10trol Modülü (WCM), SIREN, Saat Modülü (CLK MOD), Çok İşlevli K10trol Anahtarı (MULTIFCTN SW) | |
| M14 | 20 1 sarı | Çekme (yalnızca ihracat) | |
| M15 | 20 1 sarı | COL MOD, IR SNS, Isıtıcı Fan, Klima / Otomatik Sıcaklık K10trolü (HVAC / ATC), Dikiz Aynası (RR VW MIR), Kabin Bölmesi Düğümü (CCN), Transfer Kutusu Anahtarı (T-CASE SW), RUN / ST , Çok İşlevli K10trol Anahtarı (MULTIFTCN SW), Lastik Basıncı M10itörü (TPM), Kızdırma Bujisi Modülü (GLW PLG MOD) – Yalnızca Dizel İhracatı | |
| M16 | 10 Bir kırmızı | Yolcu Emniyet K10trolörü / Yolcu Sınıflandırma Modülü (ORC / OCM) | |
| M17 | 15 amper mavi | Sol stop lambası / ehliyet / park yeri (LT-TAIL / LIC / PRK LMP) | |
| M18 | 15 amper mavi | Arka lamba sağ / park / yarış (RT-TAIL / PRK / RUN LMP) | |
| M19 | 25 Bir Doğal | Otomatik kapanma (ASD # 1 ve # 2) | |
| M20 | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması (CCN INT LIGHT), anahtar bloğu (SW BANK), direksiy10 k10trol modülü (SCM) | |
| M21 | 20 1 sarı | Otomatik kapanma (ASD # 3) | |
| M22 | 10 Bir kırmızı | Sağ korna (RT KORNA (YÜKSEK / DÜŞÜK) | |
| M23 | 10 Bir kırmızı | Klax10 gauche (LT KORNA (YÜKSEK/DÜŞÜK) | |
| M24 | 25 Bir Doğal | Arka silecek (ARKA SİLECEK) | |
| M25 | 20 1 sarı | Yakıt pompası (YAKIT POMPASI), dizel kaldırma pompası (DSL LIFT POMPASI) – Yalnızca dışa aktarma | |
| M26 | 10 Bir kırmızı | Elektrikli ayna anahtarı (PWR MIRR SW), sürücü camı anahtarı (DRVR WIND SW) | |
| M27 | 10 Bir kırmızı | K10tak Anahtarı (IGN SW), Pencere Modülü (WIN MOD) | |
| M28 | 10 Bir kırmızı | Yeni Nesil K10trolör (NGC), İletim Gücü (TRANS FEED), J1962 | |
| M29 | 10 Bir kırmızı | Yolcu Sınıflandırma Modülü (OCM) | |
| M30 | 15 amper mavi | Arka silecek modülü (RR WIPER MOD), elektrikli katlanır ayna (PWR FOLD MIR) | |
| M31 | 20 1 sarı | Geri vites lambaları (LAMBALAR B / U) | |
| M32 | 10 Bir kırmızı | Yolcu Emniyet K10trolörü (ORC), TT EUROPE | |
| M33 | 10 Bir kırmızı | Yeni Nesil Denetleyici (NGC), Küresel Güç Aktarma Organı Motor Denetleyicisi (GPEC) | |
| M34 | 10 Bir kırmızı | Park yardımı (PRK ASST), ısıtma havalandırması, klima modülü (HVAC MOD), far yıkama (HDLP WASH), pusula (COMPAS) | |
| M35 | 10 Bir kırmızı | Isınmış aynalar | |
| M36 | 20 1 sarı | Soket # 3 (BATT) | |
| M37 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Stabilite Programı (ESP), Fren Lambası Anahtarı (STP LP SW), Rly Hi Yakıt Pompası K10trolü | |
| M38 | 25 Bir Doğal | Motorları kilitleyin / kilidini açın (KİLİTLE / KİLİT AÇMA MTRS) |
2008, 2009, 2010
Sigorta tahsisi (2008, 2009, 2010)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | – | – | |
| J2 | 30 Bir Gül | Transfer kutusu modülü | |
| J3 | – | – | |
| J4 | 25 Bir Doğal | Sürücü kapısı düğümü | |
| J5 | 25 Bir Doğal | Yolcu kapısı düğümü | |
| J6 | 40 A Yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompa Gücü / ESP | |
| J7 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valf Gücü / ESP | |
| J8 | – | – | |
| J9 | 40 A Yeşil | Motor güç kaynağı PZEV Sec / Flex Fuel | |
| J10 | 30 Bir Gül | Far yıkama rölesi / manifold ayar valfi | |
| J11 | 30 Bir Gül | Dengeleme çubuğu | |
| J13 | 60 amper sarı | K10tak Kapalı Çekme (IOD) – Asıl | |
| J14 | 40 A Yeşil | EBL (Arka cam buğu çözücü) | |
| J15 | 30 Bir Gül | Arka fan | |
| J17 | 40 A Yeşil | marş solenoidi | |
| J18 | 20 1 sarı | Güç Aktarma Organı K10trol Modülü (PCM) Trans Menzili | |
| J19 | 60 amper sarı | Radyatör fanı | |
| J20 | 30 Bir Gül | LO / HI ön silecek | |
| J21 | 20 1 sarı | Ön / arka yıkayıcı | |
| J22 | – | Kıyamamak | |
| M1 | 15 amper mavi | Yükseltilmiş merkez stop lambası (CHMSL) / Anahtarlı stop lambası için güç kaynağı | |
| M2 | 20 1 sarı | Römork ışık rölesi (kapalı) | |
| M3 | 20 1 sarı | Ön / arka aks kilit rölesi | |
| M4 | – | – | |
| M5 | – | – | |
| M6 | 20 1 sarı | Soket # 1 / Yağmur sensörü | |
| M7 | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) | |
| M8 | 20 1 sarı | Isıtmalı ön koltuk | |
| M9 | 20 1 sarı | Isıtmalı arka koltuk (varsa) | |
| M10 | 20 1 sarı | K10tak Kapalı – Araç Eğlence Sistemi (IOD-VES), Dijital Uydu Ses Alıcısı (SDARS), DVD, Eller Serbest Modülü (HFM), RADYO, Anten (ANT), Evrensel Garaj Kapısı Açıcı (UGEKD), Lambalı (VANITY) LP) | |
| M11 | 10 Bir kırmızı | (K10tak kapalı) IOD-HVAC / ATC, MW SENSR, kaputun altındaki lamba (UH LMP) | |
| M12 | 30 A Yeşil | Amplifikatör (AMP) | |
| M13 | 20 1 sarı | K10tak Kapalı – Kabin Bölmesi Düğümü (IOD-CCN), Kablosuz K10trol Modülü (WCM), SIREN, Çok İşlevli K10trol Anahtarı (MULTIFCTN SW) | |
| M14 | 20 1 sarı | Çekme (yalnızca ihracat) | |
| M15 | 20 1 sarı | COL MOD, IR SNS, Isıtıcı Fan, Klima / Otomatik Sıcaklık K10trolü (HVAC / ATC), Dikiz Aynası (RR VW MIR), Kabin Bölmesi Düğümü (CCN), Transfer Kutusu Anahtarı (T-CASE SW), RUN / ST , Çok İşlevli K10trol Anahtarı (MULTIFTCN SW), Lastik Basıncı M10itörü (TPM), Kızdırma Bujisi Modülü (GLW PLG MOD) – Yalnızca Dizel İhracatı | |
| M16 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) | |
| M17 | 15 amper mavi | Sol stop lambası / ehliyet / park yeri (LT-TAIL / LIC / PRK LMP) | |
| M18 | 15 amper mavi | Arka lamba sağ / park / yarış (RT-TAIL / PRK / RUN LMP) | |
| M19 | 25 Bir Doğal | Otomatik kapanma (ASD # 1 ve # 2) | |
| M20 | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması (CCN INT LIGHT), anahtar bloğu (SW BANK) | |
| M21 | 20 1 sarı | Otomatik kapanma (ASD # 3) | |
| M22 | 10 Bir kırmızı | Sağ korna (RT KORNA (YÜKSEK / DÜŞÜK) | |
| M23 | 10 Bir kırmızı | Klax10 gauche (LT KORNA (YÜKSEK/DÜŞÜK) | |
| M24 | 25 Bir Doğal | Arka silecek (ARKA SİLECEK) | |
| M25 | 20 1 sarı | Yakıt pompası (YAKIT POMPASI), dizel kaldırma pompası (DSL LIFT POMPASI) – Yalnızca dışa aktarma | |
| M26 | – | – | |
| M27 | 10 Bir kırmızı | K10tak anahtarı güç kaynağı, kablosuz modül | |
| M28 | 10 Bir kırmızı | Akı PCM/TCM | |
| M29 | – | – | |
| M30 | 15 amper mavi | Ön silecek motoru, teşhis güç kaynağı J1962 | |
| M31 | 20 1 sarı | Geri vites lambaları (LAMBALAR B / U) | |
| M32 | 10 Bir kırmızı | Yolcu Emniyet K10trolörü (ORC), TT EUROPE | |
| M33 | 10 Bir kırmızı | Yeni Nesil Denetleyici (NGC), Küresel Güç Aktarma Organı Motor Denetleyicisi (GPEC) | |
| M34 | 10 Bir kırmızı | Park yardımı (PRK ASST), ısıtma havalandırması, klima modülü (HVAC MOD), far yıkama (HDLP WASH), pusula (COMPAS) | |
| M35 | 10 Bir kırmızı | Isınmış aynalar | |
| M36 | 20 1 sarı | Fiş | |
| M37 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Stabilite Programı (ESP), Fren Lambası Anahtarı (STP LP SW), Rly Hi Yakıt Pompası K10trolü | |
| M38 | 25 Bir Doğal | Motorları kilitleyin / kilidini açın (KİLİTLE / KİLİT AÇMA MTRS) |
2011, 2012, 2013, 2014, 2015, 2016
Sigorta tahsisi (2011, 2012, 2013, 2014, 2015, 2016)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | – | – | |
| J2 | 30 Bir Gül | Transfer kutusu modülü | |
| J3 | – | – | |
| J4 | 25 Bir Doğal | Sürücü kapısı düğümü | |
| J5 | 25 Bir Doğal | Yolcu kapısı düğümü | |
| J6 | 40 A Yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompa / Stabilite K10trol Sistemi | |
| J7 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / Stabilite K10trol Sistemi | |
| J8 | – | – | |
| J9 | 40 A Yeşil | Motorlu PZEV Kuru / Esnek Yakıt | |
| J10 | 30 Bir Gül | Far yıkama rölesi / manifold ayar valfi | |
| J11 | 30 Bir Gül | Dengeleme çubuğu | |
| J12 | 30 Bir Gül | Arka fan motoru / radyatör fanı | |
| J13 | 60 amper sarı | K10tak Kapalı Çekme (IOD) – Asıl | |
| J14 | 40 A Yeşil | Arka buz çözücü | |
| J15 | 40 A Yeşil | Ön fan | |
| J17 | 40 A Yeşil | marş solenoidi | |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü (PCM) Trans Menzili | |
| J19 | 60 amper sarı | Radyatör fanı | |
| J20 | 30 Bir Gül | LO / HI ön silecek | |
| J21 | 20 amper mavi | Ön / arka yıkayıcı | |
| J22 | – | Kıyamamak | |
| M1 | 15 amper mavi | Ortaya m10teli fren lambası (CHMSL) / fren lambası güç anahtarı | |
| M2 | 20 1 sarı | Römork ışık rölesi (fren lambası) | |
| M3 | 20 1 sarı | Ön / arka aks kilit rölesi | |
| M4 | – | – | |
| M5 | 25 Bir Doğal | İnverter – Varsa | |
| M6 | 20 1 sarı | Soket # 1 / Yağmur sensörü | |
| M7 | 20 1 sarı | Soket # 2 (BAIT / ACC SELECT) | |
| M8 | 20 1 sarı | Isıtmalı ön koltuk | |
| M9 | 20 1 sarı | Isıtmalı arka koltuk – varsa | |
| M10 | 15 amper mavi | K10tak kapalı – Araç eğlence sistemi, dijital uydu ses alıcısı (SDARS), DVD, eller serbest modülü, RADYO, anten, evrensel garaj kapısı açıcı, tavan lambası | |
| M11 | 10 Bir kırmızı | (K10tak kapalı) Klima sistemi, kaputun altındaki lamba | |
| M12 | 30 A Yeşil | amplifikatör | |
| M13 | 20 1 sarı | K10tak Kapalı Çekme – Kabin Bölmesi Düğümü, Kablosuz K10trol Modülü, Siren, Çok F10ksiy10lu K10trol Anahtarı | |
| M14 | 20 1 sarı | Çekme (yalnızca ihracat) | |
| M15 | 20 1 sarı | Klima Sistemi, Dikiz Aynası, Kabin Bölmesi Düğümü, Transfer Kutusu Anahtarı, Çok F10ksiy10lu K10trol Anahtarı, Lastik Basıncı M10itörü, Kızdırma Bujisi Modülü – Sadece Dizel İhracatı | |
| M16 | 10 Bir kırmızı | Modül hava yastığı | |
| M17 | 15 amper mavi | Sol arka lamba / ehliyet / park lambası | |
| M18 | 15 amper mavi | Sağ arka ışık / Park / Koş | |
| M19 | 25 Bir Doğal | Otomatik kapanma (ASD # 1 ve # 2) | |
| M20 | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması, anahtar sırası | |
| M21 | 20 1 sarı | Otomatik kapanma (ASD # 3) | |
| M22 | 10 Bir kırmızı | Sağ korna (HI / LOW) | |
| M23 | 10 Bir kırmızı | Sol korna (HI / LOW) | |
| M24 | 25 Bir Doğal | Arka cam sileceği | |
| M25 | 20 1 sarı | Yakıt pompası, dizel kaldırma pompası – Yalnızca ihracat | |
| M26 | 10 Bir kırmızı | Elektrikli cam anahtarı, Sürücü camı anahtarı | |
| M27 | 10 Bir kırmızı | K10tak anahtarı güç kaynağı, kablosuz modül | |
| M28 | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü | |
| M29 | 10 Bir kırmızı | güç aktarma organı | |
| M30 | 15 amper mavi | Ön silecek motoru, teşhis güç kaynağı J1962 | |
| M31 | 20 1 sarı | Acil durum ışıkları | |
| M32 | 10 Bir kırmızı | Hava yastığı k10trolörü, TT EUROPE | |
| M33 | 10 Bir kırmızı | Güç aktarma sistemi denetleyicisi | |
| M34 | 10 Bir kırmızı | Park yardımı, klima sistemi, far yıkama, pusula | |
| M35 | 10 Bir kırmızı | Isınmış aynalar | |
| M36 | 20 1 sarı | Fiş | |
| M37 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi, Elektr10ik Stabilite K10trolü, Fren Lambası Anahtarı, Yakıt Pompası Rölesi | |
| M38 | 25 Bir Doğal | Motorları Kilitle / Kilidini Aç |
2017, 2018
Sigorta ataması (2017, 2018)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Bir Gül | – | Transfer kutusu modülü |
| J3 | – | – | – |
| J4 | 25 1 klozet | – | Sürücü kapısı düğümü |
| J5 | 25 1 klozet | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompa / Stabilite K10trol Sistemi |
| J7 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / Stabilite K10trol Sistemi |
| J8 | – | – | – |
| J9 | 40 A Yeşil | – | PZEV Sec / Flex Fuel motor – varsa |
| J10 | 30 Bir Gül | Far yıkama rölesi / manifold ayar valfi | |
| J11 | 30 Bir Gül | – | Dengeleme çubuğu |
| J12 | – | – | – |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka buz çözücü |
| J15 | 40 A Yeşil | – | Ön fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü (PCM) Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | – | – | Kıyamamak |
| M1 | 15 amper mavi | Yükseltilmiş merkez stop lambası (CHMSL) / Anahtarlı stop lambası için güç kaynağı | |
| M2 | – | 20 1 sarı | Römork Aydınlatma Rölesi (Stop Işıkları) |
| M3 | – | 20 1 sarı | Ön / arka aks kilit rölesi |
| M4 | – | 2 amper gri | Saat yayı |
| M5 | – | 25 1 klozet | İnverter – Varsa |
| M6 | – | 20 1 sarı | Soket # 1 / Yağmur sensörü |
| M7 | – | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | K10tak kapalı – Araç eğlence sistemi, dijital uydu ses alıcısı (SDARS), DVD, eller serbest modülü, RADYO, anten, evrensel garaj kapısı açıcı, tavan lambası | |
| M11 | – | 10 Bir kırmızı | (K10tak kapalı) Klima sistemi, kaputun altındaki lamba |
| M12 | – | 30 A Yeşil | amplifikatör |
| M13 | 20 1 sarı | K10tak Kapalı Çekme – Kabin Bölmesi Düğümü, Kablosuz K10trol Modülü, Siren, Çok F10ksiy10lu K10trol Anahtarı | |
| M14 | – | 20 1 sarı | Çekme (yalnızca ihracat) |
| M15 | 20 1 sarı | Klima Sistemi, Dikiz Aynası, Kabin Bölmesi Düğümü, Transfer Kutusu Anahtarı, Çok F10ksiy10lu K10trol Anahtarı, Lastik Basıncı M10itörü, Kızdırma Bujisi Modülü – Sadece Dizel İhracatı | |
| M16 | – | 10 Bir kırmızı | Modül hava yastığı |
| M17 | – | 15 amper mavi | Sol arka lamba / ehliyet / park lambası |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 1 klozet | Otomatik kapanma (ASD # 1 ve # 2) |
| M20 | – | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması, anahtar sırası |
| M21 | – | 20 1 sarı | Otomatik kapanma (ASD # 3) |
| M22 | – | 10 Bir kırmızı | Sağ korna (HI / LOW) |
| M23 | – | 10 Bir kırmızı | Sol korna (HI / LOW) |
| M24 | – | 25 1 klozet | Arka cam sileceği |
| M25 | – | 20 1 sarı | Yakıt pompası, dizel kaldırma pompası – Yalnızca ihracat |
| M26 | 10 Bir kırmızı | Elektrikli cam anahtarı, Sürücü camı anahtarı | |
| M27 | – | 10 Bir kırmızı | K10tak anahtarı güç kaynağı, kablosuz modül |
| M28 | – | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü |
| M29 | – | 10 Bir kırmızı | güç aktarma organı |
| M30 | – | 15 amper mavi | Ön silecek motoru, teşhis güç kaynağı J1962 |
| M31 | – | 20 1 sarı | Acil durum ışıkları |
| M32 | – | 10 Bir kırmızı | Hava yastığı k10trolörü, TT EUROPE |
| M33 | – | 10 Bir kırmızı | Güç aktarma sistemi denetleyicisi |
| M34 | – | 10 Bir kırmızı | Park yardımı, klima sistemi, far yıkama, pusula |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Fiş |
| M37 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi, Elektr10ik Stabilite K10trolü, Fren Lambası Anahtarı, Yakıt Pompası Rölesi | |
| M38 | – | 25 1 klozet | Motorları Kilitle / Kilidini Aç |
Röle
| Numara. | Tanım |
|---|---|
| K1 | Ateşleme (çalışma / aksesuar) |
| K2 | Ateşleme (Yürütme) |
| K3 | Giriş |
| K4 | Ateşleme (Çalıştır-Başlat) |
| K5 | Şanzıman K10trol Modülü (TCM) |
| K6 | Arka cam buğu çözücü (Sert Üst) |
| K7 | Kullanılmamış |
| K8 | Kullanılmamış |
| K9 | Kullanılmamış |
| K10 | Otomatik kapanma |
| K11 | Radyatör fanı k10trolü |
Cakmak sigortasi hangisi
Cakmak sigortasi hangi numara.
