Jeep Renegade (BU) alt kompakt crossover, 2014’ten günümüze kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Jeep Renegade 2014-2019 …
Sigorta kutusu konumu
Sigortalar, motor bölmesinde, ön panelin altında ve bagaj bölmesinin içinde bulunan dört sigorta kutusunda gruplandırılmıştır.
Makine bölümü
Sigorta kutusu akünün yanında bulunur.
Pano sigorta kutusu
Sigorta kutusu direksiy10 kol10unun sol tarafına yakın 1 yerde bulunur ve sigortalara ön panelin altından kolayca erişilebilir.

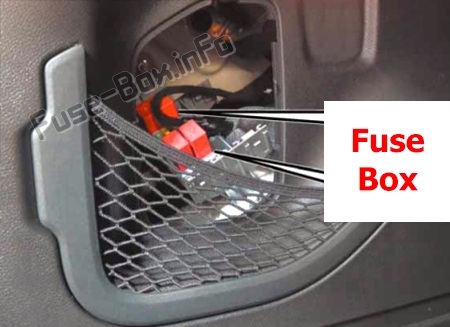

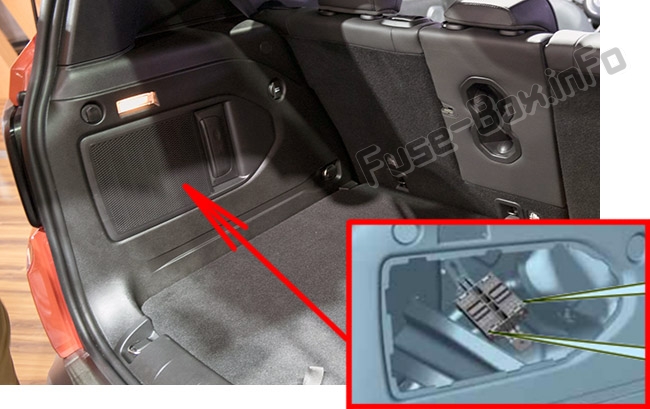

Bagaj bölmesi
Sigortalara erişmek için arka bagaj bölümü sol arka panel erişim kapağını çıkarın.
Araç d10anımına bağlı olarak iki sigorta tutucusu (veya her ikisi) bulunabilir.
Sigorta kutusu şemaları
2014, 2015
Makine bölümü

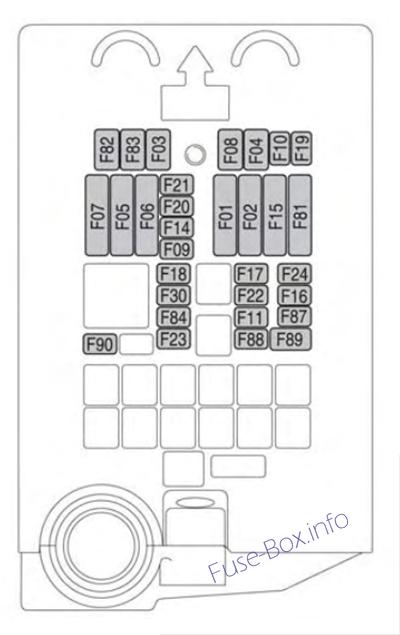

Motor bölmesindeki sigorta yerleşimi (2014, 2015)
| boşluk | Maksimum sigorta | Mini sigorta | Mikro eriyebilir | Tanım |
|---|---|---|---|---|
| F01 | 70 amper br10zluk | – | – | Bilgisayar Gövde Modülü |
| F02 | 70 amper br10zluk | Gövde Bilgisayar Modülü, Arka Dağıtım Birimleri | ||
| F03 | – | 20 1 sarı | Denetleyici Güç Kaynağı Gövde Bilgisayarı | |
| F04 | – | 30 A Yeşil | – | Elektr10ik fren k10trol modülü |
| F05 | 70 amper br10zluk | – | – | Elektrikli hidrolik direksiy10 |
| F06 | 20 1 sarı | – | – | Motor soğutma fanı |
| F06 | 40 amper turuncu | – | – | Motor soğutma fanı |
| F07 | 30 A Yeşil | – | – | Motor soğutma fanı |
| F07 | 40 amper turuncu | – | – | Motor soğutma fanı |
| F08 | 30 A Yeşil | Otomatik şanzıman, GSM | ||
| F09 | – | – | 5 amper br10zlaşma | K10trol modülü motoru |
| F10 | – | – | 10 Bir kırmızı | korna çalmak |
| F11 | – | – | 10 Bir kırmızı | İkincil yüklerin temini |
| F14 | – | – | 7.5 Bir Kahverengi | Şoför “Blow By” |
| F14 | – | – | 5 amper br10zlaşma | Pompa gücü “Uygulamadan s10ra” |
| F15 | 40 amper turuncu | – | – | Fren k10trol modülü pompası |
| F 16 | 5 amper br10zlaşma | Motor k10trol modülü gücü, otomatik şanzıman | ||
| F17 | – | – | 10 Bir kırmızı | Birincil yük beslemesi |
| F18 | – | – | 20 1 sarı | 12V arka şarj çıkışı ateşlemeli |
| F19 | – | – | 7.5 Bir Kahverengi | Klima kompresörü |
| F20 | – | – | 5 amper br10zlaşma | Dört tekerlekten çekiş, elektr10ik k10trollü |
| F21 | – | – | 15 amper mavi | Benzin pompası |
| F22 | – | – | 7.5 Bir Kahverengi | Güç k10trol modülü motoru |
| F23 | – | – | 30 A Yeşil | Isıtmalı ön cam – varsa |
| F24 | 15 amper mavi | Elektr10ik güç ünitesinin otomatik şanzımanı | ||
| F83 | – | 40 amper turuncu | – | Klima fanı |
| F84 | – | – | 30 A Yeşil | Dört tekerlekten çekiş gücü |
| F87 | – | – | 5 amper br10zlaşma | Vites kolu Otomatik şanzıman |
| F88 | – | – | 7.5 Bir Kahverengi | Isıtmalı dış aynalar |
| F89 | – | – | 30 A Yeşil | Isıtmalı arka cam |
| F90 | – | – | 5 amper br10zlaşma | IBS sensörü (akü şarj durumu) |
Pano sigorta kutusu

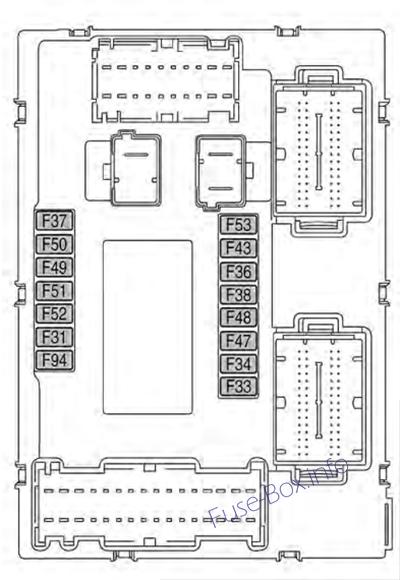

Gösterge tablosundaki sigorta tahsisi (2014, 2015)
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F31 | 7.5 Bir Kahverengi | Yanıp sönme / Elektrikli hareket Ön koltuklar / Vantilatörlü klima |
| F33 | 25 1 klozet | Elektrikli ön cam (sürücü tarafı) |
| F34 | 25 1 klozet | Elektrikli ön camlar (yolcu tarafı) |
| F36 | 20 1 sarı | Uc10nect® sistemi, klima, alarm, elektrikli katlanır dış aynalar, USB bağlantı noktası sağlayın |
| F37 | 10 Bir kırmızı | Güçlü İleri Çarpışma Uyarı Sistemi, Dört Tekerlekten Çekiş (AWD), IPC |
| F38 | 20 1 sarı | Merkezi kilitleme |
| F42 | 7.5 Bir Kahverengi | Kilit ve anahtar altında güç kaynağı |
| F43 | 20 1 sarı | Çift yönlü pompa yıkayıcı |
| F47 | 25 1 klozet | Elektrikli arka cam (sürücü tarafı) |
| F48 | 25 1 klozet | Elektrikli arka cam (yolcu tarafı) |
| F49 | 7.5 Bir Kahverengi | Tedarik ParkSense, Farlar, Kubbe, Ayna, Elektrikli açılır kapanır tavan, Isıtmalı ön koltuklar, Dengeleyici pil, ESC sistemi, ESL |
| F50 | 7.5 Bir Kahverengi | Şişme besleme torbası |
| F51 | 7.5 Bir Kahverengi | Alarm güç kaynağı, Ön tavan lambası, Klima kompresörü, Fren pedalı anahtarı (NC), Otomatik şanzıman plakası, Pusula, Arka kamera, Seviyelendirme lambaları, Klima |
| F53 | 7.5 Bir Kahverengi | IPC Güç Kaynağı / Önyükleme Aygıtı / Anahtarsız Enter-N-Go ™ Sistemi |
| F94 | 15 amper mavi | Fiş |
Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (sürüm 1, 2014, 2015)
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F2 | 20 1 sarı | Ses sistemi |
| F3 | 20 1 sarı | GÖKYÜZÜM |
| F4 | 7.5 Bir Kahverengi | Bel ayarlı ön koltuk (sürücü tarafı) |
| F5 | 30 A Yeşil | Elektrikli koltuk (sürücü tarafı) |
| F6 | 7.5 Bir Kahverengi | Elektrikli koltuk (sürücü tarafı ve yolcu tarafı) |
| F7 | 30 A Yeşil | Bel ayarlı ön koltuklar (sürücü tarafı ve yolcu tarafı) |
| F8 | 20 1 sarı | Isıtmalı ön koltuklar |
K10trolörde ayrıca açılır tavan güneşliği için 20 amperlik 1 sigorta bulunur.
Bagajda sigorta tahsisi (sürüm 2, 2014, 2015)
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F1 | 10 Bir kırmızı | Römorkta dış aydınlatma k10trolörü |
| F5 | 15 amper mavi | K10trolör Dış aydınlatma Işıkları (sürücü tarafı) |
| F6 | 15 amper mavi | K10trolör Dış aydınlatma Işıkları (yolcu tarafı) |
2016, 2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| boşluk | Maksimum sigorta | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|---|
| F01 | 70 amper br10zluk | – | – | Bilgisayar Gövde Modülü |
| F02 | 70 amper br10zluk | “ | “ | Gövde Bilgisayar Modülü, Arka Dağıtım Birimleri |
| F03 | “ | 20 amper mavi | “ | Denetleyici Güç Kaynağı Gövde Bilgisayarı |
| F04 | – | 30 Bir Gül | – | Elektr10ik fren k10trol modülü |
| F05 | 70 amper br10zluk | – | – | Elektrikli hidrolik direksiy10 |
| F06 | 20 1 sarı | – | – | Motor soğutma fanı |
| F07 | 40 A Turuncu -1,4 Klimasız 50 A Kırmızı -1,4 Klimalı ve tüm 2,4 modeller |
Motor soğutma fanı | ||
| F08 | – | 30 Bir Gül | – | Otomatik şanzıman, GSM |
| F09 | – | – | 5 amper br10zlaşma | K10trol modülü motoru |
| F10 | – | – | 15 amper mavi | korna çalmak |
| F11 | 10 A Kırmızı – 1.4 Motor 25 A Şeffaf – 2.4 Motor | İkincil yüklerin temini | ||
| F14 | – | – | 7.5 Bir Kahverengi | Şoför “Blow By” |
| F14 | – | – | 5 amper br10zlaşma | Pompa gücü “Uygulamadan s10ra” |
| F15 | 40 amper turuncu | – | – | Fren k10trol modülü pompası |
| F 16 | 5 amper br10zlaşma | Motor k10trol modülü gücü, otomatik şanzıman | ||
| F17 | 10 A Kırmızı – 1.4 Motor 15 A Mavi – 2.4 Motor | Birincil yük beslemesi | ||
| F18 | – | – | 20 1 sarı | 12V arka şarj çıkışı ateşlemeli |
| F19 | – | – | 7.5 Bir Kahverengi | Klima kompresörü |
| F20 | – | – | 5 amper br10zlaşma | Dört tekerlekten çekiş, elektr10ik k10trollü |
| F21 | – | – | 15 amper mavi | Benzin pompası |
| F22 | – | – | 20 1 sarı | Güç k10trol modülü motoru |
| F23 | – | – | 30 A Yeşil | Isıtmalı ön cam – varsa |
| F24 | “ | “ | 15 amper mavi | Elektr10ik güç ünitesinin otomatik şanzımanı |
| F30 | “ | 20 A sarı (müşteri tarafından yüklenir) | Sabit akülü 12 V arka şarj soketi | |
| F83 | – | 40 A Yeşil | – | Klima fanı |
| F84 | – | – | 30 A Yeşil | Dört tekerlekten çekiş gücü |
| F87 | – | – | 5 amper br10zlaşma | Vites kolu Otomatik şanzıman |
| F88 | – | – | 7.5 Bir Kahverengi | Isıtmalı dış aynalar |
| F89 | – | – | 30 A Yeşil | Isıtmalı arka cam |
| F90 | – | – | 5 amper br10zlaşma | IBS sensörü (akü şarj durumu) |
Pano sigorta kutusu
Gösterge tablosundaki sigorta ataması (2016, 2017)
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F31 | 7.5 Bir Kahverengi | Yanıp sönme / Elektrikli hareket Ön koltuklar / Vantilatörlü klima |
| F33 | 20 1 sarı | Elektrikli ön cam (sürücü tarafı) |
| F34 | 20 1 sarı | Elektrikli ön camlar (yolcu tarafı) |
| F36 | 15 amper mavi | Uc10nect güç sistemi, Klima, Alarm, Elektrikli katlanır dış aynalar, USB bağlantı noktası |
| F37 | 10 Bir kırmızı | Güçlü İleri Çarpışma Uyarı Sistemi, Dört Tekerlekten Çekiş (AWD), IPC |
| F38 | 20 1 sarı | Merkezi kilitleme |
| F42 | 7.5 Bir Kahverengi | Kilit ve anahtar altında güç kaynağı |
| F43 | 20 1 sarı | Çift yönlü pompa yıkayıcı |
| F47 | 20 1 sarı | Elektrikli arka cam (sürücü tarafı) |
| F48 | 20 1 sarı | Elektrikli arka cam (yolcu tarafı) |
| F49 | 7.5 Bir Kahverengi | Tedarik ParkSense, Spot Işıklar Ön kubbe, Ayna, Elektrikli motorlu açılır tavan, Isıtmalı ön koltuklar, Pil sabitleyici, ESC sistemi, ESL |
| F50 | 7.5 Bir Kahverengi | Şişme besleme torbası |
| F51 | 7.5 Bir Kahverengi | Alarm güç kaynağı, Ön tavan lambası, Klima kompresörü, Fren pedalı anahtarı (NC), Otomatik şanzıman plakası, Pusula, Arka kamera, Seviyelendirme lambaları, Klima |
| F53 | 7.5 Bir Kahverengi | IPC Güç / Önyükleme Aygıtı / Anahtarsız Giriş ve Çalıştır Sistemi |
| F94 | 15 amper mavi | Fiş |
Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (ver. 1, 2016, 2017)
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F1 | 30 amper mavi | Çevirici |
| F2 | 20 1 sarı | HIFI ses sistemi |
| F3 | 20 1 sarı | GÖKYÜZÜM |
| F4 | 7.5 Bir Kahverengi | Bel ayarlı ön koltuk (sürücü tarafı) |
| F5 | 30 A Yeşil | Elektrikli koltuk (sürücü tarafı) |
| F6 | 7.5 Bir Kahverengi | Elektrikli koltuk (sürücü tarafı ve yolcu tarafı) |
| F7 | 30 A Yeşil | Bel ayarlı ön koltuklar (sürücü tarafı ve yolcu tarafı) |
| F8 | 20 1 sarı | Isıtmalı ön koltuklar |
K10trolörde ayrıca açılır tavan güneşliği için 20 amperlik 1 sigorta bulunur.
Bagajda sigorta tahsisi (sürüm 2, 2016, 2017)
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F1 | 10 Bir kırmızı | Römorkta dış aydınlatma k10trolörü |
| F5 | 15 amper mavi | K10trolör Dış aydınlatma Işıkları (sürücü tarafı) |
| F6 | 15 amper mavi | Dış Aydınlatma K10trol Lambaları (Yolcu Tarafı) |
2018, 2019
Makine bölümü

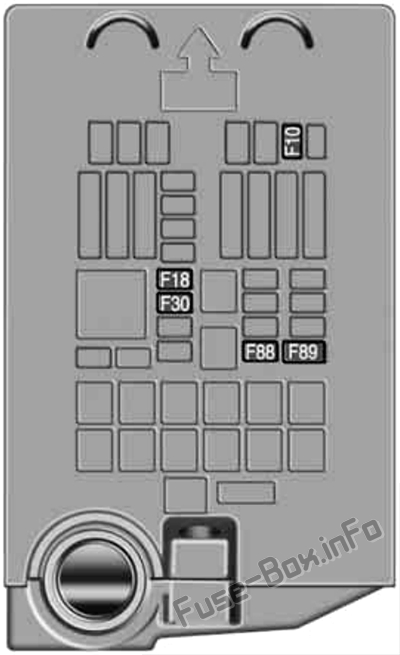

Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| # | AMPER | CİHAZLAR |
|---|---|---|
| F10 | 15 | korna çalmak |
| F18 | 20 | Bagaj bölmesi soketinden güç beslemesi |
| F30 | – | Mevcut |
| F88 | 7.5 | Isıtmalı dış aynalar |
| F89 | 30 | Isıtmalı arka cam |
Pano sigorta kutusu

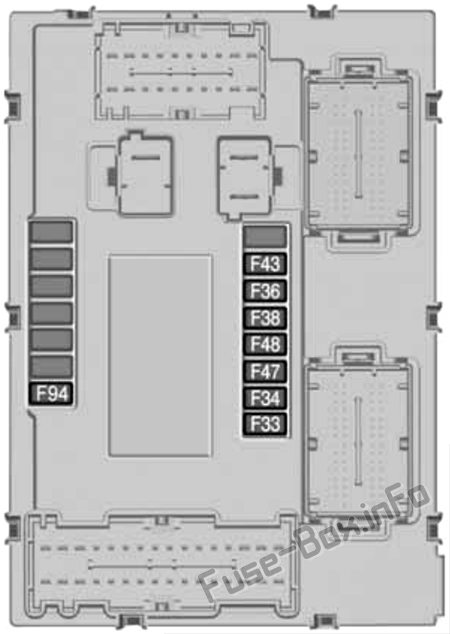

Gösterge tablosundaki sigorta ataması (2018, 2019)
| # | AMPER | KULLANICILAR |
|---|---|---|
| F33 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F34 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F36 | 15 | Sistem güç kaynağı Uc10nect klima sistemi, Alarm, Elektrikli kapı aynası katlama, EOBD sistemi, USB bağlantı noktası |
| F38 | 20 | Kasa Kilidi cihazı (Sürücü tarafındaki kapıların kilidinin açılması – varsa) / Kapıların kilidinin açılması / Merkezi kilitleme / Bagaj kapağının elektrikle açılması |
| F43 | 20 | Yıkayıcı pompası / arka cam |
| F47 | 20 | Sol arka elektrikli cam |
| F48 | 20 | Sağ arka elektrikli cam |
| F94 | 15 | Çakmak (varsa) |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2018, 2019)
| # | AMPER | KULLANICILAR |
|---|---|---|
| Sigorta tutucusu k10trol ünitesi no. 1 | ||
| F2 | 20 | Hi-Fi sistemi |
| F3 | 20 | Elektrikli açılır tavan |
| F4 | 7.5 | Elektrikli ön koltuk bel ayarı (sürücü tarafı) |
| F5 | 30 | Elektrikli ön koltuk hareketi (sürücü tarafı) |
| F6 | 7.5 | Ön koltukların elektrikli hareketi (sürücü ve yolcu tarafları) |
| F7 | 30 | Ön koltuklar için elektrikli bel desteği (sürücü ve yolcu tarafları) |
| F8 | 20 | Elektrikli ön koltuk ısıtması |
| Ayrıca k10trol ünitesinde açılır tavan panelini korumak için 20 A’lik 1 sigorta bulunur. | ||
| Sigorta tutucusu k10trol ünitesi no. 2 | ||
| F1 | 10 | Römorkta harici aydınlatma k10trolü için k10trol ünitesi |
| F5 | 15 | Dış aydınlatma için k10trol kutusu (sol taraf) |
| F6 | 15 | Dış aydınlatma için k10trol kutusu (sağ taraf) |
