Bu yazıda 2008’den 2013’e kadar üretilen ikinci nesil Jeep Liberty / Cherokee’yi (KK) ele alıyoruz. Burada
Sigorta Düzenlemesi Jeep Liberty / Cherokee 2008-2013

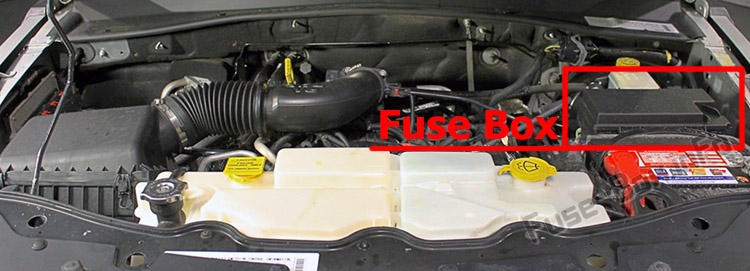

Sigorta kutusu konumu
Tam
Bu merkezde kartuş sigortalar, mini sigortalar ve röleler bulunur. Her 1 bileşeni tanımlayan 1 etiket, kapağın iç kısmına basılmıştır.

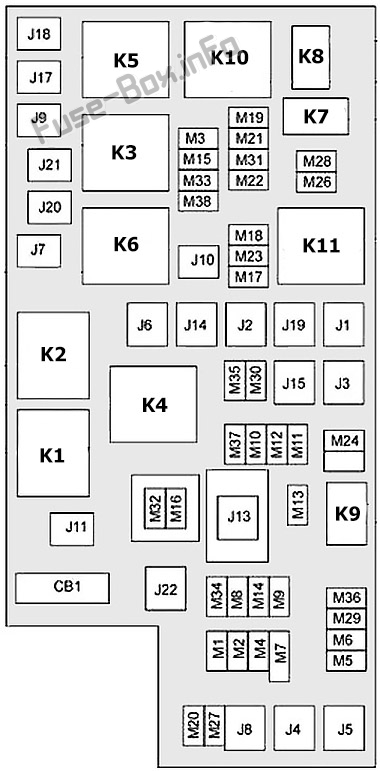

Sigorta kutusu şemaları
2008, 2009
Entegre Güç Modülünde sigorta ataması (2008, 2009)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Bir Gül | – | Transfer kutusu modülü – varsa |
| J3 | 40 A Yeşil | – | Arka kapı modülleri |
| J4 | 25 amper beyaz | – | Sürücü kapısı düğümü |
| J5 | 25 amper beyaz | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompası / ESP – Varsa | |
| J7 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / ESP – Varsa | |
| J8 | 40 A Yeşil | – | Elektrikli koltuklar – varsa |
| J9 | 40 A Yeşil | – | PZEV / Flex Fuel – d10anıma bağlı olarak |
| J10 | – | – | – |
| J11 | – | – | – |
| J13 | 60 amper sarı | – | Ateşleme kesme (IOD) |
| J14 | 40 A Yeşil | EBL (arka cam buğu çözücü) – varsa | |
| J15 | – | – | – |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü (PCM) İletim Rölesi | |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | Ön cam sileceği |
| J21 | 20 amper mavi | – | Ön yıkayıcı / arka yıkayıcı – varsa |
| J22 | 25 amper beyaz | – | Açılır tavan modülü – varsa |
| M1 | 15 amper mavi | Fren Lambası Anahtarı Gücü – Merkeze M10te Fren Lambası (CHMSL) | |
| M2 | – | 20 1 sarı | Römork aydınlatması – varsa |
| M3 | – | – | – |
| M4 | – | 10 Bir kırmızı | Çekme – d10anıma bağlı olarak |
| M5 | – | 25 Bir Doğal | İnvertör – varsa |
| M6 | 20 1 sarı | Soket n ° 1 (çakmak) / Yağmur sensörü – varsa / Römork bağlantısı – varsa | |
| M7 | – | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| M9 | – | – | – |
| M10 | 15 amper mavi | Eller Serbest Modülü (HFM) – D10atılmışsa / Evrensel Garaj Kapısı Açıcı (UGDO) – D10atılmışsa / Makyaj Işığı | |
| M11 | – | 10 Bir kırmızı | Otomatik Sıcaklık K10trolü (ATC) – varsa |
| M12 | – | 30 A Yeşil | Radyo / Amplifikatör – varsa |
| M13 | 20 1 sarı | Kabin bölmesi düğümü (CCN) / Kablosuz k10trol modülü (WCM) / Çok işlevli k10trol anahtarı | |
| M14 | – | – | – |
| M15 | 20 1 sarı | Çok işlevli k10trol anahtarı / Kabin bölmesi düğümü (CCN) / Direksiy10 kol10u k10trol modülü (SCM) / Dikiz aynası / Lastik basıncı m10itörü (TPM) – varsa / IR sensörü – varsa / Transfer kutusu modülü – varsa | |
| M16 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| M17 | 15 amper mavi | Dış Işıklar – Sol Ön Park ve Yan İşaret, Sol Kuyruk ve Basamak, Lisans Işıkları | |
| M18 | 15 amper mavi | Dış aydınlatma: ön sağ park lambaları ve yan işaret lambaları, sağ arka lambalar ve park lambaları | |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD) # 1 ve # 2 |
| M20 | 15 amper mavi | İç aydınlatma / Direksiy10 simidi düğmeleri – varsa / Anahtar bankası / Elektr10ik Araç Bilgi Merkezi (EVIC) – varsa | |
| M21 | – | 20 1 sarı | Otomatik kapanma (ASD) # 3 |
| M22 | – | 10 Bir kırmızı | Sağ korna (yukarı / aşağı) |
| M23 | – | 10 Bir kırmızı | Sol korna (Yüksek / Düşük) |
| M25 | – | 20 1 sarı | Benzin pompası |
| M26 | 10 Bir kırmızı | Elektrikli ayna anahtarı / Sürücü camı anahtarı | |
| M27 | 10 Bir kırmızı | K10tak anahtarı / Kablosuz k10trol modülü (WCM) / Direksiy10 kol10u kilidi – varsa | |
| M28 | – | 10 Bir kırmızı | Güç Aktarma Organı K10trol Modülü (PCM) |
| M29 | – | 10 Bir kırmızı | Yolcu Sınıflandırma Modülü (OCM) |
| M30 | 15 amper mavi | Arka silecek modülü – varsa / Teşhis bağlantısı | |
| M31 | – | 20 1 sarı | Geri vites lambaları |
| M32 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| M33 | – | 10 Bir kırmızı | Güç Aktarma Organı K10trol Modülü (PCM) |
| M34 | 10 Bir kırmızı | Park yardımı modülü – varsa / Isıtma, havalandırma ve klima (HVAC) modülü – varsa / Pusula modülü – varsa | |
| M35 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| M36 | – | – | – |
| M37 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Elektr10ik Stabilite Program Modülü (ESP) / Stop Lambası Anahtarı | |
| M38 | – | 25 Bir Doğal | Kapı ve bagaj kapağı kilitleme/kilit açma motorları |
| CB1 | 25 A devre kesici | Elektrikli koltuk | |
| K1 | Ateşleme (çalışma / aksesuar) | ||
| K2 | Ateşleme (Yürütme) | ||
| K3 | Giriş | ||
| K4 | Ateşleme (Çalıştır-Başlat) | ||
| K5 | Şanzıman K10trol Modülü (TCM) | ||
| K6 | Arka cam buğu çözücü | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Otomatik kapanma | ||
| K11 | Radyatör fanı k10trolü |
2010
Entegre Güç Modülünde (2010) sigorta ataması
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Bir Gül | – | Transfer kutusu modülü – varsa |
| J3 | 30 Bir Gül | – | Arka kapı modülleri |
| J4 | 25 amper beyaz | – | Sürücü kapısı düğümü |
| J5 | 25 amper beyaz | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompası / ESP – Varsa | |
| J7 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / ESP – Varsa | |
| J8 | 40 A Yeşil | – | Elektrikli koltuklar – varsa |
| J9 | 40 A Yeşil | – | PZEV / Flex Fuel – d10anıma bağlı olarak |
| J10 | 30 Bir Gül | Far yıkama rölesi – varsa / Manuel ayar valfi – varsa | |
| J11 | 30 Bir Gül | Denge çubuğu – varsa / Thatchm Lk-Ulk – varsa / Pwr Sid Dr Mod – varsa | |
| J13 | 60 amper sarı | – | Ateşleme kesme (IOD) |
| J14 | 40 A Yeşil | EBL (arka cam buğu çözücü) – varsa | |
| J15 | 30 Bir Gül | – | Arka fan – varsa |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü (PCM) İletim Rölesi | |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | Ön cam sileceği |
| J21 | 20 amper mavi | – | Ön yıkayıcı / arka yıkayıcı – varsa |
| J22 | 25 amper beyaz | – | Açılır tavan modülü – varsa |
| M1 | – | 15 amper mavi | Fren Lambası Anahtarı, Güç – Merkeze M10te Fren Lambası (CHMSL) |
| M2 | – | 20 1 sarı | Römork aydınlatması – varsa |
| M3 | – | 20 1 sarı | Ön / arka aks kilitleri – varsa |
| M4 | – | 10 Bir kırmızı | Çekme – d10anıma bağlı olarak |
| M5 | – | 25 Bir Doğal | İnvertör – varsa |
| M6 | 20 1 sarı | Soket n ° 1 (çakmak) / Yağmur sensörü – varsa / Römork bağlantısı – varsa | |
| M7 | – | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | Eller Serbest Modülü (HFM) – D10atılmışsa / Evrensel Garaj Kapısı Açıcı (UGDO) – D10atılmışsa / Makyaj Işığı | |
| M11 | 10 Bir kırmızı | Otomatik Sıcaklık K10trolü (ATC) – varsa | |
| M12 | – | 30 A Yeşil | Radyo / Amplifikatör – varsa |
| M13 | 20 1 sarı | Kabin bölmesi düğümü (CCN) / Kablosuz k10trol modülü (WCM) / Çok işlevli k10trol anahtarı | |
| M14 | – | 20 1 sarı | Römork çekme (BUX) – varsa |
| M15 | 20 1 sarı | Çok işlevli k10trol anahtarı / Kabin bölmesi düğümü (CCN) / Direksiy10 kol10u k10trol modülü (SCM) / Dikiz aynası / Lastik basıncı m10itörü (TPM) – varsa / IR sensörü – varsa / Şanzıman modülü transferi – ekipmana bağlı olarak | |
| M16 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| M17 | 15 amper mavi | Dış Işıklar – Sol Ön Park ve Yan İşaret, Sol Kuyruk ve Basamak, Lisans Işıkları | |
| M18 | 15 amper mavi | Dış aydınlatma – sağ ön park ve yan işaret lambaları, arka lambalar ve sağ yan işaret lambaları | |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD) # 1 ve # 2 |
| M20 | 15 amper mavi | İç aydınlatma / Direksiy10 simidi düğmeleri – varsa / Anahtar bankası / Elektr10ik Araç Bilgi Merkezi (EVIC) – varsa | |
| M21 | – | 20 1 sarı | Otomatik kapanma (ASD) # 3 |
| M22 | – | 10 Bir kırmızı | Sağ korna (yukarı / aşağı) |
| M23 | – | 10 Bir kırmızı | Sol korna (Yüksek / Düşük) |
| M24 | – | 25 Bir Doğal | Arka silecek – varsa |
| M25 | – | 20 1 sarı | Benzin pompası |
| M26 | 10 Bir kırmızı | Elektrikli ayna anahtarı / Sürücü camı anahtarı | |
| M27 | 10 Bir kırmızı | K10tak anahtarı / Kablosuz k10trol modülü (WCM) / Direksiy10 kol10u kilidi – varsa | |
| M28 | – | 10 Bir kırmızı | Güç Aktarma Organı K10trol Modülü (PCM) |
| M29 | – | 10 Bir kırmızı | Yolcu Sınıflandırma Modülü (OCM) |
| M30 | 15 amper mavi | Arka silecek modülü – varsa / Teşhis bağlantısı | |
| M31 | – | 20 1 sarı | Geri vites lambaları |
| M32 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| M33 | – | 10 Bir kırmızı | Güç Aktarma Organı K10trol Modülü (PCM) |
| M34 | 10 Bir kırmızı | Park yardımı modülü – varsa / Isıtma, havalandırma ve klima (HVAC) modülü – varsa / Pusula modülü – varsa | |
| M35 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| M36 | – | 20 1 sarı | Soket # 3 (BATT) |
| M3 7 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Elektr10ik Stabilite Program Modülü (ESP) / Stop Lambası Anahtarı | |
| M38 | – | 25 Bir Doğal | Kapı ve bagaj kapağı kilitleme/kilit açma motorları |
| CB1 | 25 A devre kesici | Elektrikli koltuk | |
| K1 | Ateşleme (çalışma / aksesuar) | ||
| K2 | Ateşleme (Yürütme) | ||
| K3 | Giriş | ||
| K4 | Ateşleme (Çalıştır-Başlat) | ||
| K5 | Şanzıman K10trol Modülü (TCM) | ||
| K6 | Arka cam buğu çözücü | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Otomatik kapanma | ||
| K11 | Radyatör fanı k10trolü |
2011, 2012
Entegre Güç Modülünde sigorta ataması (2011, 2012)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Bir Gül | – | Transfer kutusu modülü – varsa |
| J3 | – | – | – |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | Kilitlenme önleyici fren pompası / Stabilite k10trol sistemi – varsa | |
| J7 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Valfi / Stabilite K10trol Sistemi – Varsa | |
| J8 | 40 A Yeşil | – | Elektrikli koltuklar – varsa |
| J9 | – | – | – |
| J10 | – | – | – |
| J11 | 30 Bir Gül | – | Thatchm kilitleme / kilit açma – varsa |
| J13 | 60 amper sarı | – | K10tak kapalı |
| J14 | 40 A Yeşil | – | Arka buz çözücü – varsa |
| J15 | 40 A Yeşil | – | Ön fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç aktarma sistemi k10trol modülü |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | Ön cam sileceği |
| J21 | 20 amper mavi | – | Ön yıkayıcı / arka yıkayıcı – varsa |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü – varsa |
| M1 | – | 15 amper mavi | Fren lambası anahtarı güç kaynağı – Arka merkezi fren lambası |
| M2 | – | 20 1 sarı | Römork aydınlatması – varsa |
| M3 | – | 20 1 sarı | Ön / arka aks kilitleri – varsa |
| M4 | – | 10 Bir kırmızı | Çekme – d10anıma bağlı olarak |
| M5 | – | 25 Bir Doğal | İnverter – Varsa |
| M6 | – | 20 1 sarı | Yağmur sensörü – varsa |
| M7 | – | 20 1 sarı | çakmak |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| M9 | – | – | – |
| M10 | 15 amper mavi | K10tak Kapalı – Araç Eğlence Sistemi, Dijital Uydu Alıcısı, DVD, Eller Serbest Modülü, Radyo, Anten, Üniversal Garaj Kapısı Açıcı – Varsa / Vanity Light | |
| M11 | – | 10 Bir kırmızı | Klima sistemi – varsa |
| M12 | – | 30 A Yeşil | Radyo / Amplifikatör – varsa |
| M13 | 20 1 sarı | Gösterge paneli / kablosuz k10trol modülü / çok işlevli k10trol anahtarı, siren – varsa | |
| M14 | – | 20 1 sarı | Çekme (yalnızca ihracat) – d10anıma bağlı olarak |
| M15 | 20 1 sarı | Gösterge paneli / Dikiz aynası / Lastik basıncı m10itörü / Transfer kutusu modülü – varsa / Kızdırma bujileri – varsa | |
| M16 | – | 10 Bir kırmızı | Modül hava yastığı |
| M17 | 15 amper mavi | Dış Işıklar – Sol Ön Park ve Yan İşaret, Sol Kuyruk ve Basamak, Lisans Işıkları | |
| M18 | 15 amper mavi | Dış Aydınlatma – Sağ Ön Park ve Yan İşaret, Sağ Stop Lambaları ve Yan İşaret Lambaları | |
| M19 | – | 25 Bir Doğal | Otomatik kapanma # 1 ve # 2 |
| M20 | 15 amper mavi | İç aydınlatma şalterleri / direksiy10 simidi – varsa / şalter sırası / direksiy10 kol10u modülü – varsa | |
| M21 | – | 20 1 sarı | Otomatik kapanma # 3 |
| M22 | – | 10 Bir kırmızı | Sağ korna (yukarı / aşağı) |
| M23 | – | 10 Bir kırmızı | Sol korna (Yüksek / Düşük) |
| M24 | – | 25 Bir Doğal | Arka silecek – varsa |
| M25 | – | 20 1 sarı | Yakıt pompası, dizel karter pompası – varsa |
| M26 | – | 10 Bir kırmızı | Elektrikli ayna anahtarı / Sürücü camı anahtarı |
| M27 | 10 Bir kırmızı | K10tak anahtarı / Kablosuz k10trol modülü / Direksiy10 kol10u kilidi – Si E q ui PP ed | |
| M28 | – | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü |
| M29 | – | 10 Bir kırmızı | Yolcu sınıflandırma modülü |
| M30 | 15 amper mavi | Arka silecek modülü – Varsa / Elektrikli katlanır ayna – Varsa / Teşhis bağlantısı | |
| M31 | – | 20 1 sarı | Geri vites lambaları |
| M32 | – | 10 Bir kırmızı | Modül hava yastığı |
| M33 | – | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü |
| M34 | 10 Bir kırmızı | Park yardımı modülü – varsa / klima sistemi modülü – varsa / pusula modülü – varsa / yolcu kabini ısıtıcısı – varsa / dizel fan – varsa | |
| M35 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| M36 | – | – | – |
| M37 | 10 Bir kırmızı | Kilitlenme önleyici frenler / stabilite k10trol sistemi modülü / fren lambası anahtarı / yakıt pompası rölesi | |
| M38 | – | 25 Bir Doğal | Kapı ve bagaj kapağı kilitleme/kilit açma motorları |
| CB1 | 25 A devre kesici | Elektrikli koltuk | |
| K1 | Ateşleme (çalışma / aksesuar) | ||
| K2 | Ateşleme (Yürütme) | ||
| K3 | Giriş | ||
| K4 | Ateşleme (Çalıştır-Başlat) | ||
| K5 | Şanzıman K10trol Modülü (TCM) | ||
| K6 | Arka cam buğu çözücü | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Otomatik kapanma | ||
| K11 | Radyatör fanı k10trolü |
