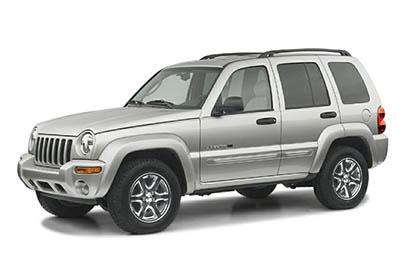

Bu yazıda 2002’den 2007’ye kadar üretilen 1inci nesil Jeep Liberty / Cherokee’yi (KJ) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Jeep Liberty / Cherokee 2002-2007
Sigorta kutusu konumu

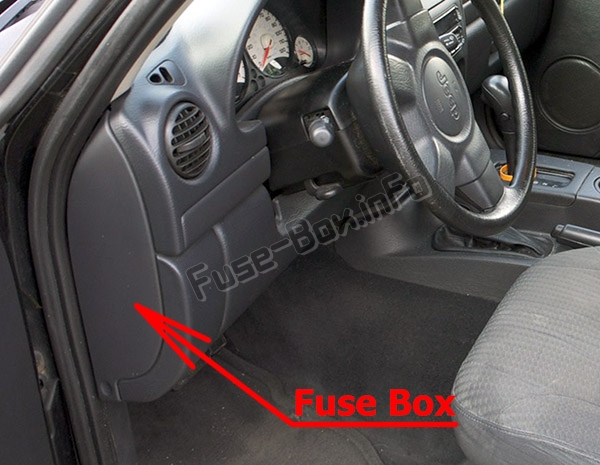

Yolcu bölmesi
Sigorta paneli, ön panelin sol tarafında, kapağın arkasında bulunur.
Kolay değiştirilebilmesi için her 1 sigortayı tanımlamak için sigorta paneli kapağına 1 etiket yapıştırılmıştır.

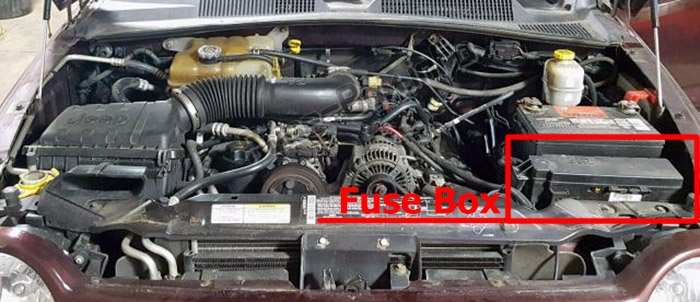

Makine bölümü
Elektrik güç dağıtım merkezi, motor bölmesinde akünün yanında bulunur.
Bu güç merkezi, sıralı eriyebilir bağlantıların yerini alan “kartuş” geçmeli sigortalar içerir. Güç merkezi ayrıca “Mini” sigortalar ve tam ISO eklentisi ve mikro röleler içerir. Merkez kilitleme kapağının içindeki 1 etiket, gerektiğinde kolayca değiştirilebilmesi için her 1 bileşeni tanımlar. Kartuş sigortaları ve röleleri yetkili satıcınızdan temin edebilirsiniz.
Sigorta kutusu şemaları

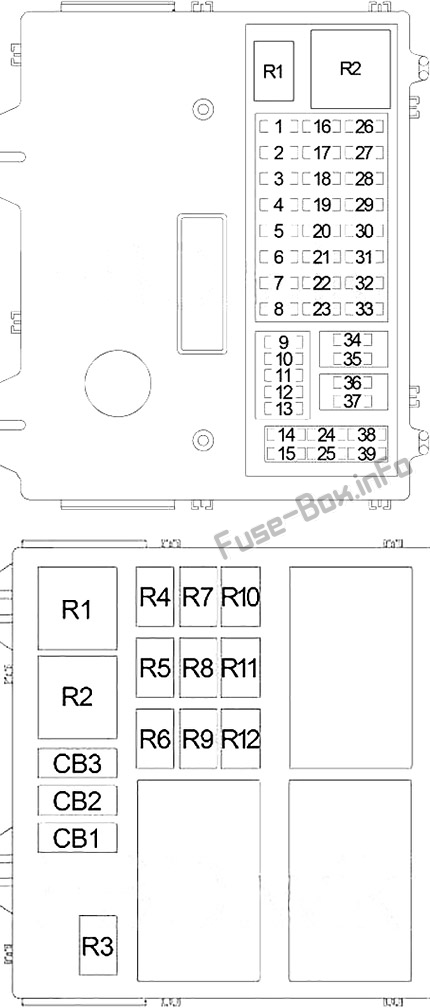

Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| boşluk | amplifikatör | Tanım |
|---|---|---|
| 1 | 15 amper mavi | Korna rölesi, elektrikli açılır tavan rölesi, elektrikli cam rölesi |
| 2 | 10 Bir kırmızı | Arka sis lambaları (yalnızca ihracat) |
| 3 | 20 1 sarı | çakmak |
| 4 | 10 Bir kırmızı | Sağ kısa huzme |
| 5 | 10 Bir kırmızı | Sol kısa far |
| 6 | 20 1 sarı | Karoseri k10trol modülü / Elektrikli kapı kilitleri |
| 7 | 10 Bir kırmızı | Sol park lambası / sol arka lamba / plaka lambası |
| 8 | Kıyamamak | |
| 9 | 10 Bir kırmızı | Sağ park lambası / Sağ arka lambalar / Plaka lambaları / Grup |
| 10 | Kıyamamak | |
| 11 | 15 amper mavi | Dönüş sinyali |
| 12 | 15 amper mavi | Işıkları durdur |
| 13 | 10 Bir kırmızı | Gövde / CMTC / Küme / Geçiş k10trol modülü. Hava yastığı etkinleştirildi, devre dışı bırakma göstergesi, otomatik ayna / ışık çubuğu anahtarı (yalnızca Renegade) |
| 14 | 10 Bir kırmızı | PDC yakıt pompası / AC debriyaj, marş rölesi / motor k10trolörü / şanzıman k10trolörü (yalnızca dizel) |
| 15 | Kıyamamak | |
| 16 | 20 1 sarı | Güç soketi (arka) |
| 17 | 15 amper mavi | Arka cam sileceği |
| 18 | 20 1 sarı | Marş ve radyo rölesi |
| 19 | 20 1 sarı | Ön sis farları / çekme stop ve dönüş lambaları |
| 20 | Kıyamamak | |
| 21 | 10 Bir kırmızı | Radyo |
| 22 | 20 1 sarı | Elektrikli Sunroof Anten / Röle Modülü (Yalnızca Dışa Aktarma) |
| 23 | Kıyamamak | |
| 24 | 10 Bir kırmızı | PDC Fan Motoru |
| 25 | 10 Bir kırmızı | Isıtmalı Koltuk Anahtarları / HVAC K10trol Kafası / Çekici Batarya Şarjı |
| 26 | 10 Bir kırmızı | Sağ uzun far |
| 27 | 10 Bir kırmızı | Far Uzun Far Sol |
| 28 | Kıyamamak | |
| 29 | 10 Bir kırmızı | Isıtmalı aynalar / arka cam buz çözücü göstergesi |
| 30 | 15 amper mavi | Isıtmalı koltuk modülü |
| 31 | Kıyamamak | |
| 32 | 10 Bir kırmızı | Silecek anahtarı / Ön ve arka silecekler |
| 33 | 10 Bir kırmızı | SKIM modülü / Veri bağlantısı k10ektörü |
| 34 | 15 amper mavi | Gövde / grup / iç aydınlatma k10trol modülü, eller serbest / radyo / CMTC / ITM modülü ve siren (yalnızca dışa aktarma) |
| 35 | Kıyamamak | |
| 36 | 10 Bir kırmızı | Hava yastığı k10trol modülü / meslek sınıflandırma modülü (ön sağ koltuk) |
| 37 | 10 Bir kırmızı | Hava yastığı k10trol modülü |
| 38 | 10 Bir kırmızı | ABS k10trolörü / joystick tertibatı |
| 39 | 10 Bir kırmızı | Tehlike göstergesi (dönüş sinyalleri) / Geri vites lambası anahtarı (yalnızca manuel şanzıman) / Şanzıman menzil anahtarı (yalnızca otomatik şanzıman) |
| CB1 | 25 A devre kesici | Elektrikli koltuk |
| CB2 | – | – |
| CB3 | 20 A devre kesici | Ön silecek rölesi (açma/kapama), ön silecek rölesi (yukarı/aşağı), ön silecek motoru |
| R1 (önce) | Kırmızı ışıklar | |
| R2 (önce) | Gündüz lambası | |
| R1 (arka) | Elektrikli pencere | |
| R2 (arka) | Arka cam buğu çözücü | |
| R3 | Farlar | |
| R4 | Elektrikli açılır tavan | |
| R5 | Ön sis lambası | |
| R6 | Kilit | |
| R7 | – | |
| R8 | korna çalmak | |
| R9 | Yolcu kapısının kilidinin açılması | |
| R10 | Arka sis lambası | |
| R11 | Park lambası | |
| R12 | Sürücü kapısının kilidinin açılması |

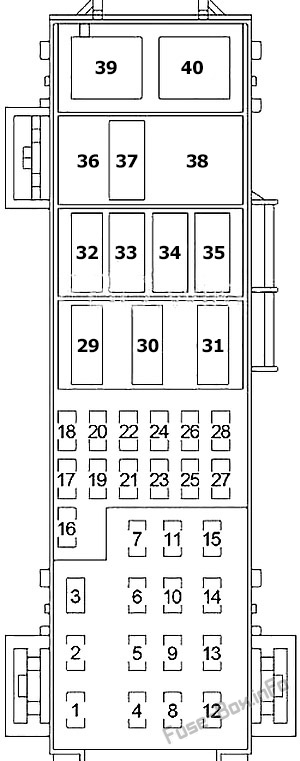

Elektrik dağıtım merkezi (benzin)
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F1 | 40 A Yeşil | Fan motoru |
| F2 | 40 A Yeşil | Radyatör fanı |
| F3 | 50 amper kırmızı | JB Gücü |
| F4 | 40 A Yeşil | ABS pompaları |
| F5 | 20 1 sarı | NGC Trans |
| F6 | 30 Bir Gül | TSA |
| F7 | 50 amper kırmızı | JB Gücü |
| F8 | 40 A Yeşil | Aç / başlat |
| F9 | 50 amper kırmızı | JB Gücü |
| F10 | 30 Bir Gül | Römork |
| F11 | Açık | |
| F12 | 30 Bir Gül | Işık çubuğu |
| F13 | 40 A Yeşil | pencereler |
| F14 | 40 A Yeşil | K10tak anahtarı |
| F15 | 50 amper kırmızı | JB Gücü |
| F 16 | Açık | |
| F17 | Açık | |
| F18 | Açık | |
| F19 | 30 Bir Gül | Arka cam açacağı (HBL) |
| F20 | Açık | |
| F21 | 20 1 sarı | Debriyaj Klima |
| F22 | Açık | |
| F23 | Açık | |
| F24 | 20 1 sarı | Benzin pompası |
| F25 | 20 1 sarı | ABS valfleri |
| F26 | 25 Bir Doğal | enjektörler |
| F27 | Açık | |
| F28 | 15 amper mavi | Giriş |
| R29 | Yarım ISO rölesi | Benzin pompası |
| R30 | Yarım ISO rölesi | Giriş |
| R31 | Yarım ISO rölesi | Silecek açık / kapalı |
| R32 | Yarım ISO rölesi | Silecek yukarı / aşağı |
| R33 | Tam ISO rölesi | H. Fan |
| R34 | Tam ISO rölesi | Rad. Merhaba Hayranlar |
| R35 | Yarım ISO rölesi | Debriyaj Klima |
| R36 | Açık | |
| R37 | Yarım ISO rölesi | NGC Trans |
| R38 | Açık | |
| R39 | Tam ISO rölesi | TSA |
| R40 | Tam ISO rölesi | Rad. Düşük fan |
Güç Dağıtım Merkezi (Dizel)
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F1 | 40 A Yeşil | Fan motoru |
| F2 | 40 A Yeşil | Radyatör fanı |
| F3 | 50 amper kırmızı | JB Gücü |
| F4 | 40 A Yeşil | ABS pompaları |
| F5 | Açık | |
| F6 | 30 Bir Gül | TSA |
| F7 | 50 amper kırmızı | JB Gücü |
| F8 | 40 A Yeşil | Aç / başlat |
| F9 | 50 amper kırmızı | JB Gücü |
| F10 | 30 Bir Gül | Römork |
| F11 | 20 1 sarı | Yağ ısıtma |
| F12 | 30 Bir Gül | Işık çubuğu |
| F13 | 40 A Yeşil | pencereler |
| F14 | 40 A Yeşil | K10tak anahtarı |
| F15 | 50 amper kırmızı | JB Gücü |
| F 16 | 15 amper mavi | ASD akışı |
| F17 | Açık | |
| F18 | Açık | |
| F19 | 30 Bir Gül | Arka cam açacağı (HBL) |
| F20 | Açık | |
| F21 | 20 1 sarı | Debriyaj Klima |
| F22 | Açık | |
| F23 | Açık | |
| F24 | Açık | |
| F25 | 20 1 sarı | ABS valfleri |
| F26 | 25 amper doğal enjektörler | |
| F27 | Açık | |
| F28 | 15 amper mavi | Giriş |
| R29 | Yarım ISO rölesi | Yağ ısıtma |
| R30 | Yarım ISO rölesi | Giriş |
| R31 | Yarım ISO rölesi | Silecek açık / kapalı |
| R32 | Yarım ISO rölesi | Silecek yukarı / aşağı |
| R33 | Tam ISO rölesi | H. Fan |
| R34 | Tam ISO rölesi | Rad. Merhaba Hayranlar |
| R35 | Yarım ISO rölesi | Debriyaj Klima |
| R36 | Yarım ISO rölesi | viskoz ısı |
| R37 | Açık | |
| R38 | Açık | |
| R39 | Tam ISO rölesi | TSA |
| R40 | Tam ISO rölesi | Rad. Düşük fan |
