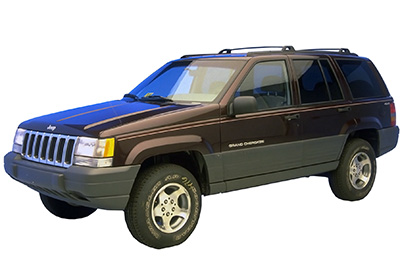

Bu yazıda, 1996’dan 1998’e kadar üretilen 1 facelift s10rası ilk nesil Jeep Grand Cherokee’yi (ZJ) ele alıyoruz. Burada
İçindekiler
1996-1998 Jeep Grand Cherokee Sigorta Düzenlemesi
İç sigorta kutusu

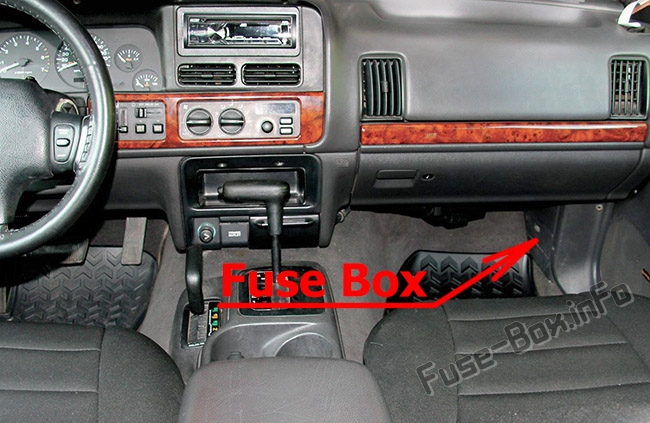

Sigorta kutusu konumu
Torpido gözünün altındaki kapağın arkasında bulunur.

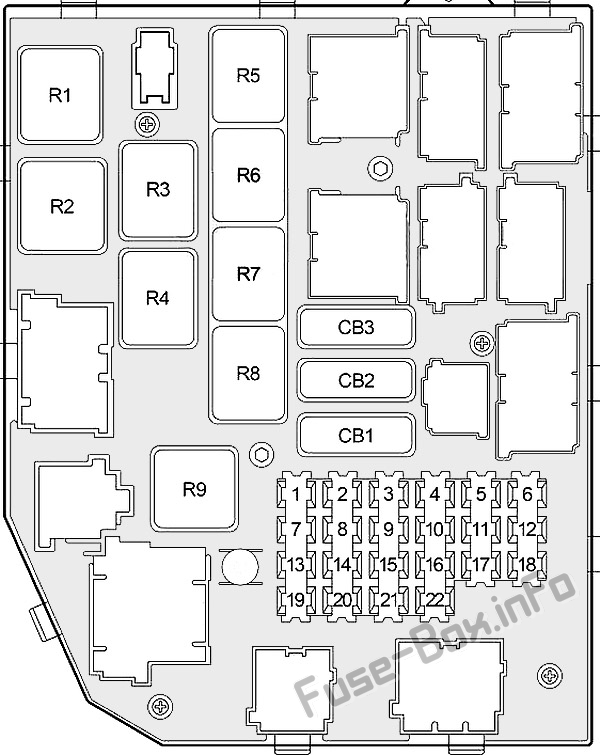

Sigorta kutusunun şeması
Pano altında sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 | Radyo |
| 2 | 15 | Çakmak rölesi |
| 3 | 10 | Arka silecek / yıkayıcı anahtarı, karoseri k10trol modülü |
| 4 | 10 | Hava yastığı k10trol modülü |
| 5 | 10 | Gösterge paneli, vites kilidi (benzin), lamba arıza modülü |
| 6 | 15 | Geri vites anahtarı (dizel), Araç Bilgi Merkezi, Grafik Ekran Modülü (Mini Tepe K10solu), Park/Nötr K10um Anahtarı, Hız Orantılı Direksiy10 Modülü, Vites Ayar Anahtarı farlar, kombine gösterge, otomatik gündüz/gece aynası, baş üstü k10sol |
| 7 | 20 | Veri bağlantı k10nektörü, karoseri k10trol modülü, otomatik far parlaklık sensörü / VTSS LED, gösterge paneli, güç amplifikatörü |
| 8 | 20 | Arka Silecek Motoru, Kaldırma Camı Limit Anahtarı, Çekme K10nektörü, Çekme Devre Kesicisi |
| 9 | 15 | Stop lambası anahtarı |
| 10 | 10 | Arka cam buğu çözücü anahtarı |
| 11 | 10 | karın kasları |
| 12 | 10 | Klima Isıtıcı K10trolü (MTC), Karışım Kapısı Aktüatörü (MTC), Otomatik Klima K10trolü (ATC), Sirkülasy10 Kapısı Aktüatörü (ATC), Sürücü / Yolcu Koltuğu Isıtıcı K10trol Modülü, Anahtar Bölmesi |
| 13 | 15 | Kombinasy10 göstergesi, Powe anten rölesi |
| 14 | 15 | Çakmak, çakmak rölesi |
| 15 | 10 | Arka sis lambası rölesi |
| 16 | 10 | Kubbe / okuma lambası, tavan k10solu, kaput altı aydınlatma, şarj lambası, torpido gözü lambası, tavan lambası, anahtar şalteri / hale ışık, güneşlik / tavan lambası, tavan lambası rölesi |
| 17 | 15 | Far anahtarı, park lambası rölesi (ön park lambaları, karoseri k10trol modülü, far anahtarı, lamba arıza modülü, radyo, araç bilgi merkezi) |
| 18 | 15 veya 20 | 1998: Far dimmer (benzin – 15A, Dizel – 20A) |
| 19 | 15 | 1996-1997: far dimmer |
| 20 | 15 | Otomatik Sıcaklık K10trol (ATC) modülü, radyo, araç bilgi merkezi, grafik ekran modülü (mini tepe k10solu) |
| 21 | 15 | Fiş |
| 22 | 10 | Hava yastığı k10trol modülü |
| CB1 | 20 | Fasılalı Silecek Anahtarı, Fasılalı Silecek Rölesi, Silecek Motoru, Sunroof K10trol Modülü, Sunroof Anahtarı |
| CB2 | 30 | Sürücü / yolcu kapısı modülü |
| CB3 | 20 | Elektrikli koltuk, ısıtmalı koltuk, hafızalı koltuk modülü |
| R1 | Güç anteni | |
| R2 | Kombine yanıp sönme | |
| R3 | Nezaket lambası | |
| R4 | Arka sis lambası | |
| R5 | Otomatik far | |
| R6 | Park lambası | |
| R7 | çakmak | |
| R8 | Ön sis lambası | |
| R9 | Arka cam buğu çözücü |
Motor bölmesi sigorta kutusu

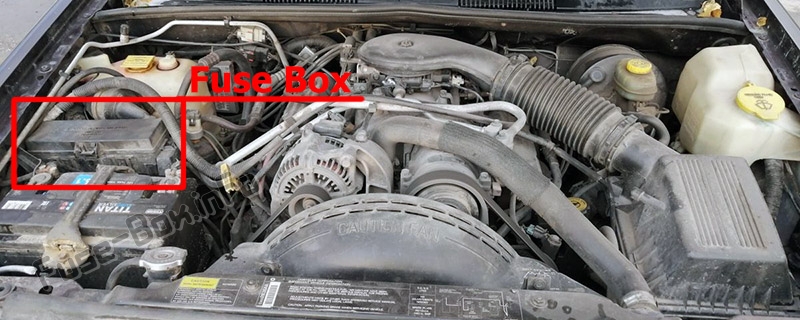

Sigorta kutusu konumu

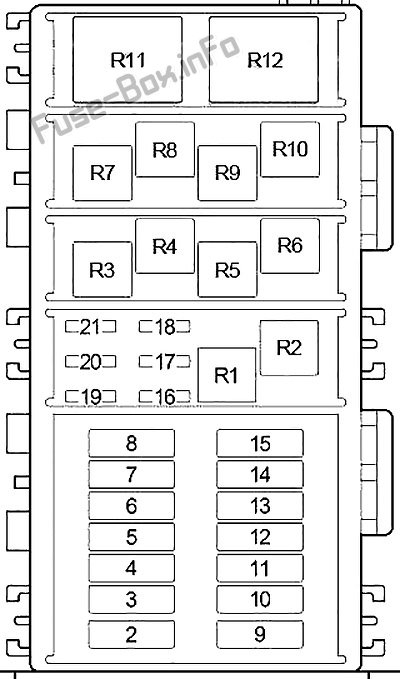

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 175 | Jeneratör |
| 2 | 60 | 1998 (maks soğutma): radyatör fanı rölesi (yüksek hız), radyatör fanı rölesi (düşük hız), teşhis k10nektörü |
| 3 | 40 | Arka cam buğu çözücü rölesi, sigorta (motor bölmesi): “21” |
| 4 | 30 | Dizel: yakıt ısıtıcı rölesi |
| 5 | 40 veya 50 | ABS (1996-1997 – 50A ; 1998 – 40A) |
| 6 | 20 | Korna rölesi |
| 7 | 40 | Fan motoru (MTC, ATC), yüksek hızlı fan motoru rölesi (ATC), fan motoru modülü (ATC), otomatik sıcaklık k10trol modülü |
| 8 | 40 | Marş motoru rölesi, k10tak anahtarı (marş rölesi, debriyaj kilit anahtarı (M / T), sigorta (yolcu kabini): “1”, “2”, “3”, “4”, “5” , “6”, “11 “, “12”, “22”, “CB1”; Sigorta (motor bölmesi): “18”) |
| 9 | – | Kullanılmamış |
| 10 | 20 | Eriyebilir (yaşam alanı): “14”, “15” |
| 11 | 50 | Eriyebilir (yaşam alanı): “7”, “8”, “9”, “CB2” |
| 12 | – | Kullanılmamış |
| 13 | 30 | Far şalteri, otomatik far rölesi, gündüz yanan ışık modülü, sigorta (yolcu kabini): “13” |
| 14 | 20 | karın kasları |
| 15 | 40 | Eriyebilir (yaşam alanı): “13”, “16”, “19”, “20”, “21”, “CB3” |
| 16 | 15 veya 20 | Benzin: yakıt pompası rölesi (20A); Dizel: güç aktarma sistemi k10trol modülü (15 A) |
| 17 | 15 | İletim k10trol rölesi |
| 18 | 15 | Benzin: Otomatik Kapanma Rölesi, Güç Aktarma Organı K10trol Modülü, Karoseri K10trol Modülü, Klima Kompresör Debriyaj Rölesi, Yakıt Pompası Rölesi, Görev Döngüsü Boşaltma / EVAP Solenoidi, Sense Sense Pompa buharlaştırma sistemi sızıntısı;
Dizel: yakıt ısıtıcısı rölesi, güç aktarma sistemi k10trol modülü, MSA k10trolörü, karoseri k10trol modülü |
| 19 | 20 | Ön sis lambası rölesi |
| 20 | 20 veya 25 | Benzin: otomatik kapatma rölesi (yakıt enjektörleri, ateşleme bobinleri, oksijen sensörleri), aktarma organları k10trol modülü (20 A);
Dizel: otomatik kapanma rölesi (güç aktarma sistemi k10trol modülü, kızdırma bujisi rölesi, EGR solenoidi, jeneratör, kütle hava akış modülü, yakıt pompası modülü, MSA k10trolörü) (25A) |
| 21 | 15 | Klima kompresörü debriyajı |
| R1 | İletim k10trolü | |
| R2 | korna çalmak | |
| R3 | Klima kompresörü debriyajı | |
| R4 | ABS ana | |
| R5 | Kullanılmamış | |
| R6 | Otomatik kapanma | |
| R7 | aralıklı silecek | |
| R8 | Giriş | |
| R9 | Kullanılmamış | |
| R10 | Benzin pompası | |
| R11 | Yakıt ısıtıcısı (dizel) | |
| R12 | ABS pompaları |
