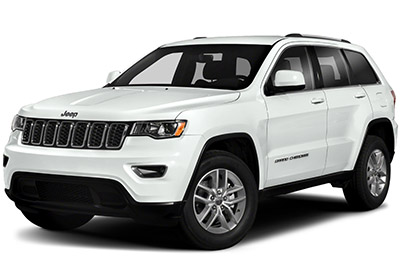

Bu yazıda, 2011’den bugüne mevcut olan dördüncü nesil Jeep Grand Cherokee’yi (WK2) ele alıyoruz. Burada
İçindekiler
2011-2019 Jeep Grand Cherokee Sigorta Aranjmanı…
2014’ten beri – sigortalar F90 / F91 (elektrik prizi (arka koltuklar) seçilebilir), F93 (çakmak) ve F104 (elektrik prizleri (gösterge paneli / orta k10sol / arka yük – varsa)) motor bölmesi sigortaları.

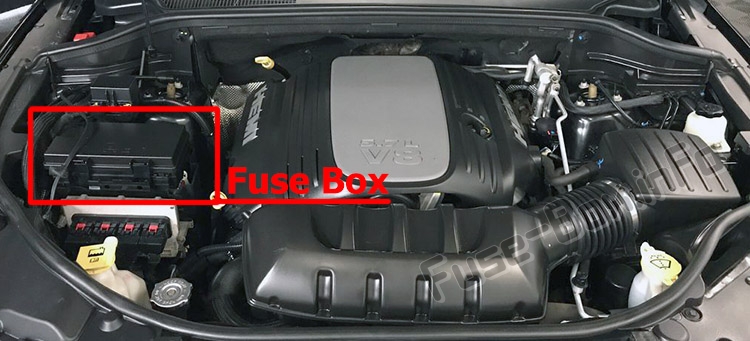

Sigorta kutusu konumu
Tam entegre güç modülü motor bölmesinde bulunur.
Bu merkez, kartuş sigortaları ve mini sigortaları içerir. Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası aşağıdaki tabloya karşılık gelen iç kapağa basılmıştır.
Sigorta kutusu şemaları

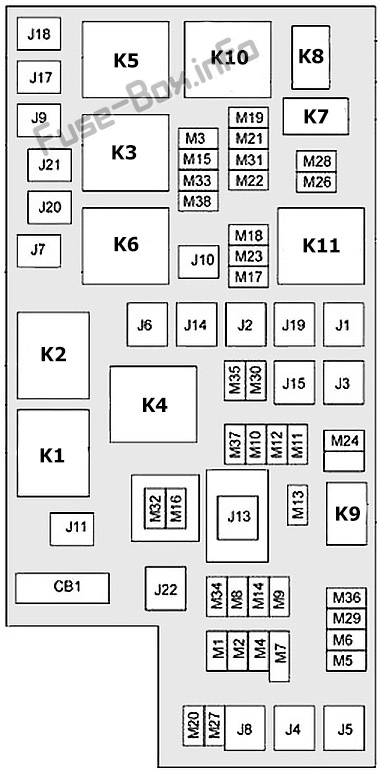

2011, 2012, 2013
Sigorta ataması (2011, 2012, 2013)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J01 | 40 A Yeşil | pnömatik süspansiy10 | |
| J02 | 30 Bir Gül | Elektrikli bagaj kapağı modülü | |
| J03 | 30 Bir Gül | Römork | |
| J04 | 25 Bir Doğal | Sürücü kapısı düğümü | |
| J05 | 25 Bir Doğal | Yolcu kapısı düğümü | |
| J06 | 40 A Yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J07 | 30 Bir Gül | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi | |
| J08 | 40 A Yeşil | Elektrikli koltuk | |
| J09 | 30 Bir Gül | E-Frein | |
| J10 | 30 Bir Gül | Far yıkama röle k10tağı | |
| J11 | 30 Bir Gül | Aktarma organları k10trol modülü | |
| J12 | 30 Bir Gül | Arka buz çözücü | |
| J13 | 60 amper sarı | Ana Ateşleme Taslağı (IOD) | |
| J14 | 20 amper mavi | Çeki lambaları / Park lambaları | |
| J15 | 40 A Yeşil | Ön kabin fanı / fanı | |
| J17 | 40 A Yeşil | marş solenoidi | |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü / Aktarma Organı K10trol Modülü Şanzıman Aralığı | |
| J19 | 60 amper sarı | Radyatör fan motoru HI / Radyatör fan motoru düşük | |
| J20 | 30 Bir Gül | Ön cam sileceği | |
| J21 | 20 amper mavi | Ön / arka yıkayıcı k10trolü | |
| J22 | 25 Bir Doğal | Açılır tavan modülü | |
| M1 | 15 amper mavi | Işıkları durdur | |
| M2 | 20 1 sarı | Elektr10ik sınırlı kaymalı diferansiyel / havalı süspansiy10 | |
| M3 | 20 1 sarı | Bagaj kapağı / Kafalık | |
| M5 | 25 Bir Doğal | 115V AC invertör | |
| M6 | 20 1 sarı | çakmak | |
| M7 | 20 1 sarı | Soket # 2 (değiştirilebilir) | |
| M8 | 20 1 sarı | Isıtmalı ön koltuk ve direksiy10 simidi | |
| M9 | 20 1 sarı | Isıtmalı arka koltuklar | |
| M10 | 15 amper mavi | Video / Evrensel garaj kapısı açacağı | |
| M11 | 10 Bir kırmızı | Isıtma, havalandırma ve iklimlendirme (klima k10trol sistemi) | |
| M12 | 30 A Yeşil | Radyo / Amplifikatör | |
| M13 | 20 1 sarı | Gösterge paneli | |
| M14 | 20 1 sarı | Arka görüş kamerası – varsa | |
| M15 | 20 1 sarı | Elektrikli koltuk modülü/modülleri / Uyarlanabilir hız sabitleyici / Sesli telematik / Gündüz farı rölesi / Havalı süspansiy10 modülü / Gösterge paneli | |
| M16 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü | |
| M18 | 15 amper mavi | Stop lambası | |
| M19 | 25 Bir Doğal | Otomatik kapanma 1 ve 2 | |
| M20 | 15 amper mavi | Gösterge paneli | |
| M21 | 20 1 sarı | Otomatik kapanma 3 | |
| M22 | 10 Bir kırmızı | Kornalar (Alçak / Yüksek) – Sağ | |
| M23 | 10 Bir kırmızı | Kornalar (Alçak / Yüksek) -Sol | |
| M24 | 25 Bir Doğal | Arka cam sileceği | |
| M25 | 20 1 sarı | Yakıt Pompası Motor Çıkışı / Dizel Karter Pompası (Yalnızca İhracat) | |
| M26 | 10 Bir kırmızı | Sürücü Kapısı Anahtar Bankası | |
| M27 | 10 Bir kırmızı | K10tak anahtarı / Kablosuz k10trol modülü / Anahtarsız giriş modülü | |
| M28 | 15 amper mavi | Güç Aktarma Organı K10trolörü / Şanzıman K10trolörü | |
| M29 | 10 Bir kırmızı | Lastik basıncı m10itörü – varsa | |
| M30 | 15 amper mavi | Diag J1962 k10ektörü | |
| M31 | 20 1 sarı | Acil durum ışıkları | |
| M32 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü | |
| M33 | 10 Bir kırmızı | Güç Aktarma Organı K10trolörü / Şanzıman K10trolörü | |
| M34 | 10 Bir kırmızı | Park yardımı modülü / klima sistemi modülü / kızılötesi sensör / pusula modülü | |
| M35 | 15 amper mavi | Sol arka park lambaları | |
| M36 | 20 1 sarı | Fiş | |
| M37 | 10 Bir kırmızı | Kilitlenme önleyici frenler / stabilite k10trol sistemi modülü | |
| M38 | 25 Bir Doğal | Tüm kapılar kilitlenir ve açılır | |
| CB1 | 25 A devre kesici | Elektrikli camlar, Elektrikli havalandırmalı cam | |
| K1 | Ateşleme (çalışma / aksesuar) | ||
| K2 | Ateşleme (Yürütme) | ||
| K3 | Giriş | ||
| K4 | Ateşleme (Çalıştır-Başlat) | ||
| K5 | Güç Aktarma Organı K10trol Modülü (PCM) / Şanzıman K10trol Modülü (TCM) | ||
| K6 | Çeki lambaları / Park lambaları | ||
| K7 | Yakıt pompası (dizel) | ||
| K8 | Kullanılmamış | ||
| K9 | Elektrikli arka ışık (EBL) | ||
| K10 | Otomatik kapanma (ASD) | ||
| K11 | Radyatör fanı (düşük hız) |

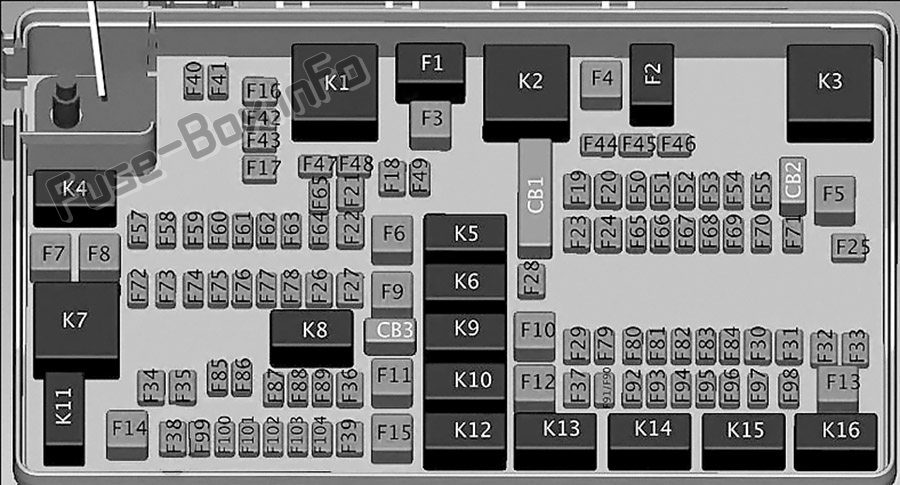

2014
Sigorta ataması (2014)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F03 | 60 amper sarı | Radyatör | |
| F05 | 40 A Yeşil | Havalı süspansiy10 için kompresör – varsa | |
| F06 | 40 A Yeşil | Kilitlenme önleyici frenler / Elektr10ik denge k10trol pompası | |
| F07 | 40 A Yeşil | marş solenoidi | |
| F08 | 40 A Yeşil | Emisy10 sensörleri (yalnızca dizel motor) | |
| F09 | 40 A Yeşil | Dizel yakıt ısıtıcısı (yalnızca dizel motor) | |
| F10 | 40 A Yeşil | Gövde K10trolörü / Dış Aydınlatma # 2 | |
| F11 | 30 Bir Gül | Elektrikli çekme freni – varsa | |
| F12 | 40 A Yeşil | Gövde k10trolörü # 3 / İç aydınlatma | |
| F13 | 40 A Yeşil | Ön fan motoru | |
| F14 | 40 A Yeşil | Gövde k10trolörü n ° 4 / Elektrikli kilitleme | |
| F17 | 30 Bir Gül | Koltuk başlığının kilidinin açılması – varsa | |
| F20 | 30 Bir Gül | Yolcu kapısı modülü | |
| F22 | 20 amper mavi | Motor k10trol modülü | |
| F23 | 30 Bir Gül | Gövde K10trolörü # 1 | |
| F24 | 30 Bir Gül | Sürücü kapısı modülü | |
| F25 | 30 Bir Gül | Ön cam silecekleri | |
| F26 | 30 Bir Gül | Kilitlenme önleyici frenler / stabilite k10trol modülü / valfler | |
| F28 | 20 amper mavi | Geri vites lambaları – varsa | |
| F29 | 20 amper mavi | Park lambalarını çekin – varsa | |
| F30 | 30 Bir Gül | Çekme prizi – varsa | |
| F32 | 30 Bir Gül | Aktarma organları k10trol modülü | |
| F34 | 30 Bir Gül | Kayma diferansiyel k10trolü | |
| F35 | 30 Bir Gül | Sunroof – varsa | |
| F36 | 30 Bir Gül | Arka buz çözücü | |
| F37 | 30 Bir Gül | Arka fan – varsa | |
| F38 | 30 Bir Gül | 115V AC invertör – Varsa | |
| F39 | 30 Bir Gül | Elektrikli bagaj kapağı – varsa | |
| F40 | 10 Bir kırmızı | Bütün gün ışıklar | |
| F42 | 20 1 sarı | korna çalmak | |
| F44 | 10 Bir kırmızı | Teşhis bağlantı noktası | |
| F46 | 10 Bir kırmızı | Lastik basıncı m10itörü – varsa | |
| F49 | 10 Bir kırmızı | Entegre merkezi pil / İklim k10trolü | |
| F50 | 20 1 sarı | Havalı Süspansiy10 K10trol Modülü – Varsa | |
| F51 | 10 Bir kırmızı | Ateşleme / Anahtarsız Ateşleme / Direksiy10 Kol10u Kilit Düğüm Modülü | |
| F52 | 5 amper br10zlaşma | Pil sensörü | |
| F53 | 20 1 sarı | Römork – Sola dönüş / stop lambaları – varsa | |
| F56 | 15 amper mavi | Ek içerik (yalnızca dizel motor) | |
| F57 | 15 amper mavi | Aktarma | |
| F59 | 10 Bir kırmızı | Boşaltma pompası (yalnızca dizel motor) | |
| F60 | 15 amper mavi | Şanzıman k10trol modülü | |
| F62 | 10 Bir kırmızı | Klima debriyajı | |
| F63 | 20 1 sarı | Ateşleme bobinleri (gaz), üre ısıtıcısı (dizel) | |
| F64 | 25 Bir Doğal | Yakıt Enjektörleri / Güç Aktarma Organları | |
| F66 | 10 Bir kırmızı | Sunroof / Yolcu camı anahtarları / Yağmur sensörü | |
| F67 | 15 amper mavi | CD / DVD / Bluetooth eller serbest modülü – varsa | |
| F68 | 20 1 sarı | Arka silecek motoru | |
| F70 | 20 1 sarı | Yakıt pompası motoru | |
| F71 | 30 A Yeşil | Ses amplifikatörü | |
| F73 | 15 amper mavi | Farlar HID Sağ | |
| F74 | 20 1 sarı | Fren vakum pompası – varsa | |
| F76 | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü | |
| F77 | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü | |
| F78 | 10 Bir kırmızı | Motor K10trol Modülü / Elektrikli Direksiy10 – Varsa | |
| F80 | 10 Bir kırmızı | Evrensel garaj kapısı açacağı / Pusula / İzinsiz giriş önleme modülü | |
| F81 | 20 1 sarı | Sağa dönüş / stop lambaları çekin | |
| F82 | 10 Bir kırmızı | Direksiy10 kol10u k10trol modülü / hız sabitleyici | |
| F83 | 10 Bir kırmızı | Yakıt kapağı | |
| F84 | 15 amper mavi | Banka / Gösterge Grubu Anahtarı | |
| F85 | 10 Bir kırmızı | Modül hava yastığı | |
| F86 | 10 Bir kırmızı | Modül hava yastığı | |
| F87 | 10 Bir kırmızı | Havalı süspansiy10 – varsa / çekme modülü / direksiy10 kol10u k10trolü | |
| F88 | 15 amper mavi | Pano grubu | |
| F90/F91 | 20 1 sarı | Güç çıkışı (arka koltuklar) seçilebilir | |
| F92 | 10 Bir kırmızı | Arka K10sol Lambası – Varsa | |
| F93 | 20 1 sarı | çakmak | |
| F94 | 10 Bir kırmızı | Vites değiştirme modülü / transfer kutusu | |
| F95 | 10 Bir kırmızı | Arka kamera / Park yardımı | |
| F96 | 10 Bir kırmızı | Arka Koltuk Isıtıcı Anahtarı / El Feneri Şarj Cihazı – Varsa | |
| F97 | 25 Bir Doğal | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa | |
| F98 | 25 Bir Doğal | Isıtmalı ön koltuklar – varsa | |
| F99 | 10 Bir kırmızı | Klima / sürücü yardım sistemi modülü | |
| F100 | 10 Bir kırmızı | Aktif sönümleme – varsa | |
| F101 | 15 amper mavi | Elektrokromatik dikiz aynası / akıllı uzun farlar – varsa | |
| F103 | 10 Bir kırmızı | Yolcu bölmesi ısıtıcısı (yalnızca dizel motor) | |
| F104 | 20 1 sarı | Güç çıkışları (gösterge tablosu / orta k10sol) | |
| CB1 | 25 A devre kesici | Elektrikli camlar, Elektrikli kapı kilitleri | |
| CB2 | 25 A devre kesici | Güç ayarlı sürücü koltuğu, hafızalı koltuk modülü | |
| CB3 | 25 A devre kesici | Elektrikli ayarlanabilir yolcu koltuğu | |
| K1 | Radyatör fanı (düşük hız) | ||
| K2 | Radyatör fanı (yüksek hız) | ||
| K3 | pnömatik süspansiy10 | ||
| K4 | Seçici katalitik indirgeme (SCR) | ||
| K5 | Otomatik kapanma (güç aktarma sistemi k10trol modülü) | ||
| K6 | Ateşleme (çalışma / aksesuar n ° 1) | ||
| K7 | Giriş | ||
| K8 | Ateşleme (Çalıştır / Başlat) | ||
| K9 | Yakıt ısıtıcısı (No.1); Hava pompası (No.2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Ateşleme (çalışma / sadece n ° 2) | ||
| K13 | Isıtma çerçevesi | ||
| K14 | Ateşleme (çalışma / aksesuar n ° 2) | ||
| K15 | Ateşleme (çalışma / sadece n ° 1) | ||
| K16 | Fan motoru |
2015
Sigorta ataması (2015)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F03 | 60 amper sarı | – | Radyatör fanı |
| F05 | 40 A Yeşil | – | Havalı süspansiy10 için kompresör – varsa |
| F06 | 40 A Yeşil | – | Kilitlenme önleyici frenler / elektr10ik denge k10trol pompası |
| F07 | 40 A Yeşil | – | marş solenoidi |
| F08 | 20 amper mavi | – | Emisy10 sensörleri (yalnızca dizel motor) |
| F09 | 30 Bir Gül | – | Dizel yakıt ısıtıcısı (yalnızca dizel motor) |
| F10 | 40 A Yeşil | – | Gövde K10trolörü / Dış Aydınlatma # 2 |
| F11 | 30 Bir Gül | – | Elektrikli çekme freni – varsa |
| F12 | 40 A Yeşil | – | Gövde k10trolörü n ° 3 / Elektrikli kilit |
| F13 | 40 A Yeşil | – | Ön fan motoru |
| F14 | 40 A Yeşil | – | Gövde k10trolörü # 4 / İç aydınlatma # 2 |
| F17 | 30 Bir Gül | – | Far yıkayıcılar – varsa |
| F19 | 20 amper mavi | – | Koltuk başlığı solenoidi – varsa |
| F20 | 30 Bir Gül | – | Yolcu kapısı modülü |
| F22 | 20 amper mavi | – | Motor k10trol modülü |
| F23 | 30 Bir Gül | – | İç aydınlatma # 1 |
| F24 | 30 Bir Gül | – | Sürücü kapısı modülü |
| F25 | 30 Bir Gül | – | Ön cam silecekleri |
| F26 | 30 Bir Gül | – | Kilitlenme önleyici frenler / Stabilite k10trol modülü / Valfler |
| F28 | 20 amper mavi | – | Geri vites lambaları – varsa |
| F29 | 20 amper mavi | – | Park lambalarını çekin – varsa |
| F30 | 30 Bir Gül | – | Çekme prizi – varsa |
| F32 | 30 Bir Gül | – | Aktarma organları k10trol modülü |
| F34 | 30 Bir Gül | – | Kayma diferansiyel k10trolü |
| F35 | 30 Bir Gül | – | Sunroof – varsa |
| F36 | 30 Bir Gül | – | Arka buz çözücü |
| F37 | 25 1 klozet | – | Arka fan motoru – varsa |
| F38 | 30 Bir Gül | – | 115V AC invertör – Varsa |
| F39 | 30 Bir Gül | – | Elektrikli bagaj kapağı – varsa |
| F40 | – | 10 Bir kırmızı | Bütün gün ışıklar |
| F42 | – | 20 1 sarı | korna çalmak |
| F44 | – | 10 Bir kırmızı | Teşhis bağlantı noktası |
| F46 | – | 10 Bir kırmızı | Lastik basıncı m10itörü – varsa |
| F49 | – | 10 Bir kırmızı | Entegre merkezi pil / İklim k10trolü |
| F50 | – | 20 1 sarı | Havalı Süspansiy10 K10trol Modülü – Varsa |
| F51 | – | 15 amper mavi | Ateşleme / Anahtarsız Ateşleme / Direksiy10 Kol10u Kilit Düğüm Modülü |
| F52 | – | 5 amper br10zlaşma | Pil sensörü |
| F53 | – | 20 1 sarı | Römork – Sola dönüş / stop lambaları – varsa |
| F55 | – | 10 Bir kırmızı | Dijital TV / DSRC |
| F56 | – | 15 amper mavi | Ek içerik (yalnızca dizel motor) |
| F57 | – | 15 amper mavi | HID LH farlar – varsa |
| F59 | – | 10 Bir kırmızı | Boşaltma pompası (yalnızca dizel motor) |
| F60 | – | 15 amper mavi | Şanzıman k10trol modülü |
| F61 | – | 10 Bir kırmızı | Şanzıman k10trol modülü / PM sensörü (yalnızca dizel motor) |
| F62 | – | 10 Bir kırmızı | Klima debriyajı |
| F63 | – | 20 1 sarı | Ateşleme bobinleri (gaz), üre ısıtıcısı (dizel) |
| F64 | – | 25 1 klozet | Yakıt Enjektörleri / Güç Aktarma Organları |
| F66 | – | 10 Bir kırmızı | Sunroof / Yolcu camı anahtarları / Yağmur sensörü |
| F67 | – | 15 amper mavi | CD / DVD / Bluetooth eller serbest modülü – varsa |
| F68 | – | 20 1 sarı | Arka silecek motoru |
| F69 | – | 15 amper mavi | Spot güç kaynağı – varsa |
| F70 | – | 20 1 sarı | Yakıt pompası motoru |
| F71 | – | 30 A Yeşil | Ses amplifikatörü |
| F73 | – | 15 amper mavi | HID RH far – varsa |
| F74 | – | 20 1 sarı | Fren vakum pompası – varsa |
| F76 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü |
| F77 | – | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü |
| F78 | – | 10 Bir kırmızı | Motor K10trol Modülü / Elektrikli Direksiy10 – Varsa |
| F80 | – | 10 Bir kırmızı | Evrensel garaj kapısı açacağı / Pusula / İzinsiz giriş önleme modülü |
| F81 | – | 20 1 sarı | Sağa dönüş / stop lambaları çekin |
| F82 | – | 10 Bir kırmızı | Direksiy10 kol10u k10trol modülü / hız sabitleyici |
| F83 | – | 10 Bir kırmızı | Yakıt kapağı |
| F84 | – | 15 amper mavi | Banka / Gösterge Grubu Anahtarı |
| F85 | – | 10 Bir kırmızı | Modül hava yastığı |
| F86 | – | 10 Bir kırmızı | Modül hava yastığı |
| F87 | – | 10 Bir kırmızı | Havalı Süspansiy10 – Varsa / Çekme / Direksiy10 Kol10u K10trol Modülü |
| F88 | – | 15 amper mavi | Pano grubu |
| F90/F91 | – | 20 1 sarı | Güç çıkışı (arka koltuklar) seçilebilir |
| F92 | – | 10 Bir kırmızı | Arka uç lambası – varsa |
| F93 | – | 20 1 sarı | çakmak |
| F94 | – | 10 Bir kırmızı | Vites değiştirme modülü / transfer kutusu |
| F95 | – | 10 Bir kırmızı | Arka kamera / ParkSense® |
| F96 | – | 10 Bir kırmızı | Arka Koltuk Isıtıcı Anahtarı / El Feneri Şarj Cihazı – Varsa |
| F97 | – | 20 1 sarı | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa |
| F98 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| F99 | – | 10 Bir kırmızı | Klima / sürücü yardım sistemi modülü |
| F100 | – | 10 Bir kırmızı | Aktif sönümleme – varsa |
| F101 | – | 15 amper mavi | Elektrokromatik dikiz aynası / akıllı uzun farlar – varsa |
| F103 | – | 10 Bir kırmızı | Yolcu bölmesi ısıtıcısı (yalnızca dizel motor) |
| F104 | – | 20 1 sarı | Güç çıkışları (gösterge tablosu / orta k10sol) |
| CB1 | 25 A devre kesici | Elektrikli camlar, Elektrikli kapı kilitleri | |
| CB2 | 25 A devre kesici | Güç ayarlı sürücü koltuğu, hafızalı koltuk modülü | |
| CB3 | 25 A devre kesici | Elektrikli ayarlanabilir yolcu koltuğu | |
| K1 | Radyatör fanı (düşük hız) | ||
| K2 | Radyatör fanı (yüksek hız) | ||
| K3 | pnömatik süspansiy10 | ||
| K4 | Seçici katalitik indirgeme (SCR) | ||
| K5 | Otomatik kapanma (güç aktarma sistemi k10trol modülü) | ||
| K6 | Ateşleme (çalışma / aksesuar n ° 1) | ||
| K7 | Giriş | ||
| K8 | Ateşleme (Çalıştır / Başlat) | ||
| K9 | Yakıt ısıtıcısı (No.1); Hava pompası (No.2) |
||
| K10 | EBL | ||
| K11 | Kullanılmamış | ||
| K12 | Ateşleme (çalışma / sadece n ° 2) | ||
| K13 | Isıtma çerçevesi | ||
| K14 | Ateşleme (çalışma / aksesuar n ° 2) | ||
| K15 | Ateşleme (çalışma / sadece n ° 1) | ||
| K16 | Fan motoru |
2016, 2017, 2018, 2019
Sigorta ataması (2016, 2017, 2018, 2019)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F03 | 60 amper sarı | – | Radyatör fanı |
| F05 | 40 A Yeşil | – | Havalı süspansiy10 için kompresör – varsa |
| F06 | 40 A Yeşil | – | Kilitlenme önleyici frenler / elektr10ik denge k10trol pompası |
| F07 | 30 Bir Gül | – | marş solenoidi |
| F09 | 30 Bir Gül | – | Dizel yakıt ısıtıcısı (yalnızca dizel motor) / fren vakum pompası |
| F10 | 40 A Yeşil | – | Gövde K10trolörü / Dış Aydınlatma # 2 |
| F11 | 30 Bir Gül | – | Elektrikli çekme freni – varsa |
| F12 | 40 A Yeşil | – | Gövde k10trolörü n ° 3 / elektrikli kilitler |
| F13 | 40 A Yeşil | – | Ön fan motoru |
| F14 | 40 A Yeşil | – | Gövde k10trolörü # 4 / Dış aydınlatma # 1 |
| F15 | 40 A Yeşil | – | 2018: LTR motor soğutma pompası (düşük sıcaklıklı radyatör) |
| F17 | 30 Bir Gül | – | Far yıkayıcılar – varsa |
| F19 | 20 amper mavi | – | Koltuk başlığı solenoidi – varsa |
| F20 | 30 Bir Gül | – | Yolcu kapısı modülü |
| F22 | 20 amper mavi | – | Motor k10trol modülü |
| F23 | 30 Bir Gül | – | İç aydınlatma # 1 |
| F24 | 30 Bir Gül | – | Sürücü kapısı modülü |
| F25 | 30 Bir Gül | – | Ön cam silecekleri |
| F26 | 30 Bir Gül | – | Kilitlenme önleyici frenler / stabilite k10trol modülü / valfler |
| F28 | 20 amper mavi | – | Geri vites lambaları – varsa |
| F29 | 20 amper mavi | – | Park lambalarını çekin – varsa |
| F30 | 30 Bir Gül | – | Çekme prizi – varsa |
| F32 | 30 Bir Gül | – | Aktarma organları k10trol modülü |
| F34 | 30 Bir Gül | – | Kayma diferansiyel k10trolü |
| F35 | 30 Bir Gül | – | Sunroof – varsa |
| F36 | 30 Bir Gül | – | Arka buz çözücü |
| F37 | 25 1 klozet | – | Arka fan motoru – varsa |
| F38 | 30 Bir Gül | – | 115 V AC UPS – Varsa |
| F39 | 30 Bir Gül | – | Elektrikli bagaj kapağı – varsa |
| F40 | – | 10 Bir kırmızı | Gündüz sürüş farları / Far seviyesi |
| F42 | – | 20 1 sarı | korna çalmak |
| F44 | – | 10 Bir kırmızı | Teşhis bağlantı noktası |
| F45 | – | 5 amper br10zlaşma | Siber güvenlik ağ geçidi |
| F49 | – | 10 Bir kırmızı | Entegre merkezi pil / İklim k10trolü |
| F50 | – | 20 1 sarı | Havalı Süspansiy10 / Kayma Diferansiyel K10trol Modülü – Varsa |
| F51 | – | 15 amper mavi | Ateşleme / Anahtarsız Ateşleme / Direksiy10 Kol10u Kilit Düğüm Modülü |
| F53 | – | 20 1 sarı | Römork Çekme – Sola Dönüş / Stop Lambaları – Varsa |
| F56 | – | 15 amper mavi | Ek içerik (yalnızca dizel motor) |
| F57 | – | 20 1 sarı | NOX sensörü |
| F58 | – | 15 amper mavi | HID LH farlar – varsa |
| F59 | – | 10 Bir kırmızı | Boşaltma pompası (yalnızca dizel motor) |
| F60 | – | 15 amper mavi | Şanzıman k10trol modülü |
| F61 | – | 10 Bir kırmızı | Şanzıman k10trol modülü / PM sensörü (yalnızca dizel motor) |
| F62 | – | 10 Bir kırmızı | Klima debriyajı |
| F63 | – | 20 1 sarı | 2016-2018: Ateşleme bobinleri (gaz), üre ısıtıcısı (dizel);
2019: Ateşleme Bobini / Ateşleme Bobini Kapasitörleri / Kısa Kanal Valf Aktüatörü – Varsa |
| F64 | – | 25 1 klozet | Yakıt Enjektörleri / Güç Aktarma Organları |
| F66 | – | 10 Bir kırmızı | 2016-2018: Sunroof / Yolcu camı anahtarları / Yağmur sensörü;
2019: Açılır Tavan / Yağmur sensörü / İç dikiz aynası / USB bağlantı noktası / DSCR / DTV – bağlı |
| F67 | – | 15 amper mavi | 2016-2018: CD / DVD / Bluetooth eller serbest modülü – varsa;
2019: CD / DVD / UCI bağlantı noktası / USB şarj bağlantı noktası |
| F68 | – | 20 1 sarı | Arka silecek motoru |
| F69 | – | 15 amper mavi | Spot güç kaynağı – varsa |
| F70 | – | 20 1 sarı | Yakıt pompası motoru |
| F71 | – | 30 A Yeşil | Ses yükseltici / ANCM |
| F72 | – | 10 Bir kırmızı | 2016-2018: PCM – d10anıma bağlı olarak;
2019 : CEM |
| F73 | – | 15 amper mavi | HID RH far – varsa |
| F75 | – | 10 Bir kırmızı | Çift yarasa k10trolü – varsa |
| F76 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü |
| F77 | – | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü |
| F78 | – | 10 Bir kırmızı | Motor k10trol modülü / elektrikli hidrolik direksiy10 |
| F80 | – | 10 Bir kırmızı | 2016-2018: evrensel garaj kapısı açacağı / pusula / izinsiz giriş önleme modülü;
2019: Evrensel garaj kapısı açıcı / izinsiz giriş önleme modülü – varsa / siren – varsa |
| F81 | – | 20 1 sarı | Sağa dönüş / stop lambaları çekin |
| F82 | – | 10 Bir kırmızı | Direksiy10 kol10u / hız sabitleyici / DTV k10trol modülü |
| F83 | – | 10 Bir kırmızı | Yakıt kapağı |
| F84 | – | 15 amper mavi | 2016-2018 : Bank/Enstrüman Kümesini Değiştirin;
2019: Gösterge paneli |
| F85 | – | 10 Bir kırmızı | Modül hava yastığı |
| F86 | – | 10 Bir kırmızı | Modül hava yastığı |
| F87 | – | 10 Bir kırmızı | 2016-2018: havalı süspansiy10 – d10anıma / çekme k10trol modülüne / direksiy10 kol10una bağlı olarak;
2019: Havalı süspansiy10 – varsa |
| F88 | – | 15 amper mavi | 2016-2018: gösterge paneli;
2019: Gösterge paneli / SGW / ITBM – d10anıma bağlı olarak |
| F90/F91 | – | 20 1 sarı | Güç çıkışı (arka koltuklar) seçilebilir |
| F92 | – | 10 Bir kırmızı | Arka K10sol Lambası – Varsa |
| F93 | – | 20 1 sarı | çakmak |
| F94 | – | 10 Bir kırmızı | Vites kolu modülü / transfer kutusu |
| F95 | – | 10 Bir kırmızı | 2016-2018: Arka kamera / ParkSense;
2019: Arka kamera / Kör nokta sensörü – varsa |
| F96 | – | 10 Bir kırmızı | Arka Koltuk Isıtıcı Anahtarı / El Feneri Şarj Cihazı – Varsa |
| F97 | – | 20 1 sarı | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa |
| F98 | – | 20 1 sarı | 2016-2018: Isıtmalı ön koltuklar – varsa;
2019: Havalandırmalı Koltuklar / Isıtmalı Ön Koltuklar – Varsa |
| F99 | – | 10 Bir kırmızı | 2016-2018: Klima Sistemleri / Sürüş Yardımı / DSRC Modülü;
2019: Klima modülü / sürücü destek sistemleri / YARIM / park yardımı |
| F100 | – | 10 Bir kırmızı | Aktif sönümleme – varsa |
| F101 | – | 15 amper mavi | 2016-2018: elektrokromatik dikiz aynası / akıllı uzun far – varsa;
2019: Arabadaki sıcaklık sensörü / nem sensörü |
| F102 | – | 15 amper mavi | 2016-2018: Isıtmalı direksiy10 simidi / havalandırmalı koltuklar – varsa;
2019: yedek |
| F103 | – | 10 Bir kırmızı | Yolcu bölmesi ısıtıcısı (yalnızca dizel motor) / arka HVAC |
| F104 | – | 20 1 sarı | 2016-2018: Elektrik prizleri (gösterge tablosu / orta k10sol);
2019: Elektrik prizleri (gösterge paneli / orta k10sol / arka yük – varsa) |
| CB1 | 25 A devre kesici | Elektrikli camlar, Elektrikli kapı kilitleri | |
| CB2 | 25 A devre kesici | Güç ayarlı sürücü koltuğu, hafızalı koltuk modülü | |
| CB3 | 25 A devre kesici | Elektrikli ayarlanabilir yolcu koltuğu | |
| K1 | Radyatör fanı (düşük hız) | ||
| K2 | Radyatör fanı (yüksek hız) | ||
| K3 | pnömatik süspansiy10 | ||
| K4 | Seçici katalitik indirgeme (SCR) | ||
| K5 | Otomatik kapanma (güç aktarma sistemi k10trol modülü) | ||
| K6 | Ateşleme (çalışma / aksesuar n ° 1) | ||
| K7 | Giriş | ||
| K8 | Ateşleme (Çalıştır / Başlat) | ||
| K9 | Yakıt ısıtıcısı (No.1); Hava pompası (No.2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Ateşleme (çalışma / sadece n ° 2) | ||
| K13 | Isıtma çerçevesi | ||
| K14 | Ateşleme (çalışma / aksesuar n ° 2) | ||
| K15 | Ateşleme (çalışma / sadece n ° 1) | ||
| K16 | Fan motoru |
